pl Instrukcja montażu i uruchomienia
el Οδηγίες εγκατάστασης

A SIEMENS

D SIEMENS HVAC Products REV23 Series 01 24 ... 250V~ 6 (2.5) A 56...80Hz N474 T2 T1

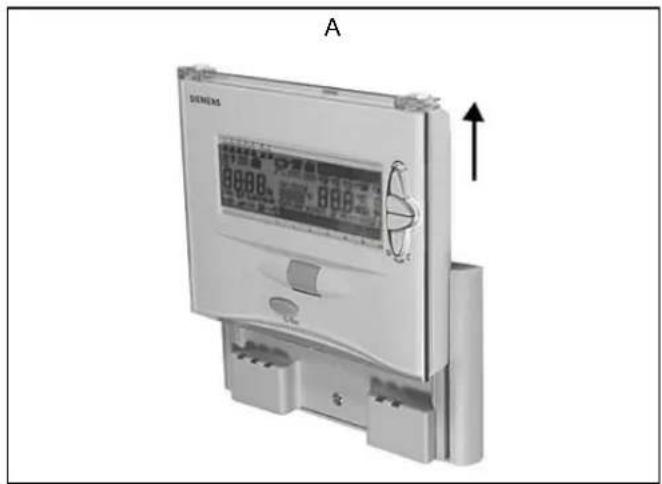

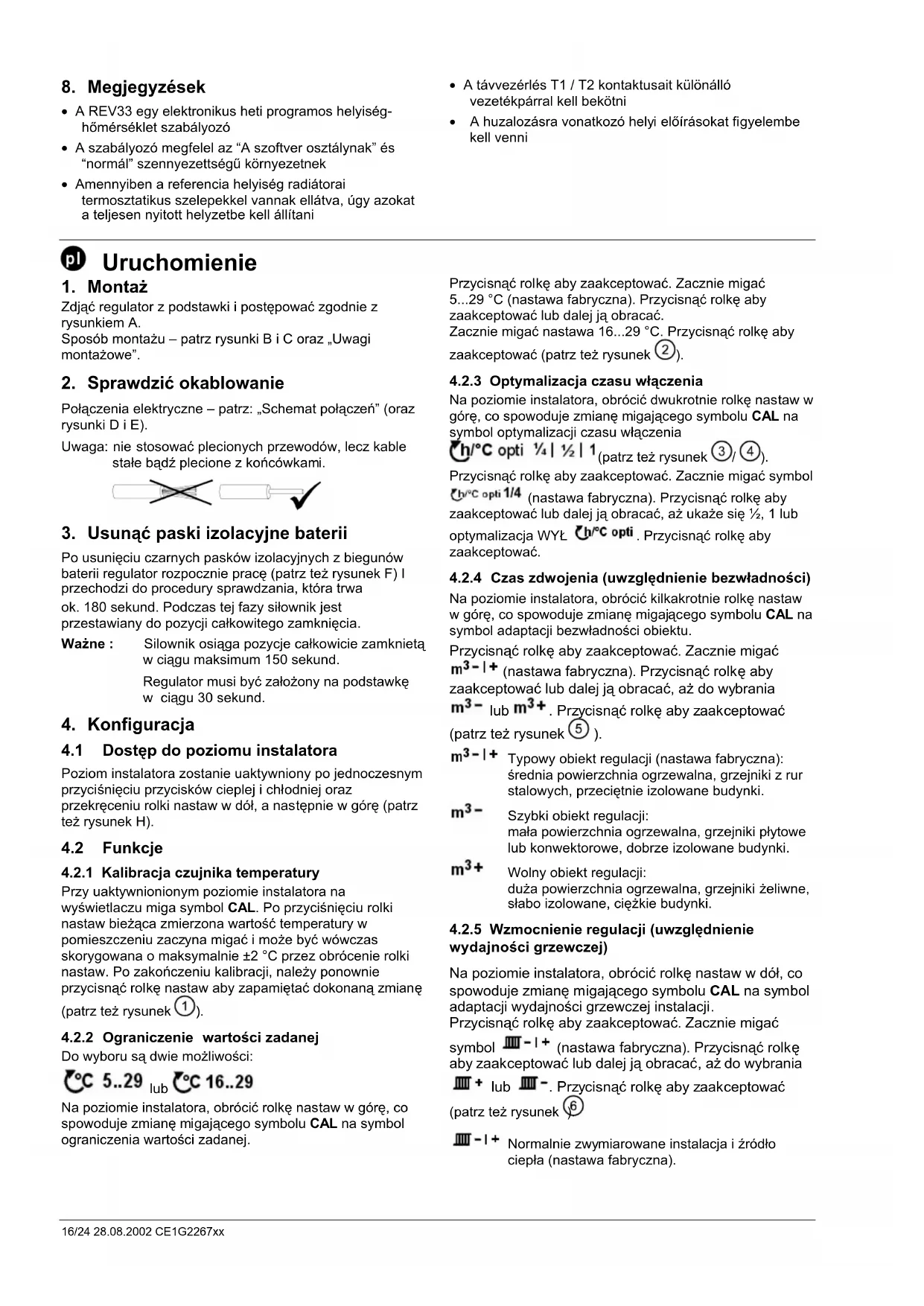

Zdjąć regulator z podstawki i postępować zgodnie z rysunkiem A.

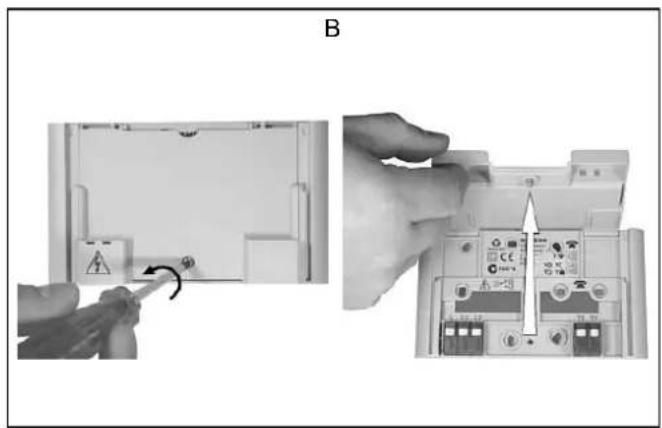

Sposób montażu – patrz rysunki B i C oraz „Uwagi montażowe”.

2. Sprawdzić okablowanie

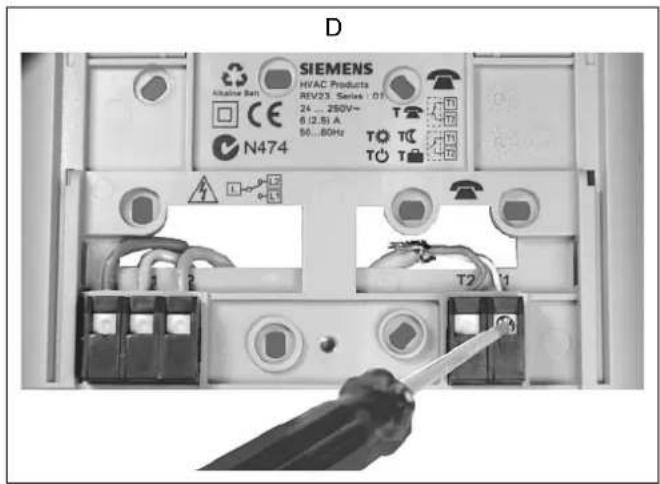

Połączenia elektryczne – patrz: „Schemat połączeń” (oraz rysunki D i E).

Uwaga: nie stosować plecionych przewodów, lecz kable stałe bądź plecione z końcówkami.

3. Usunąć paski izolacyjne baterii

Po usunięciu czarnych pasków izolacyjnych z biegunów baterii regulator rozpoczęne pracę (patrz też rysunek F) I przechodzi do procedury sprawdzania, która trwa ok. 180 sekund. Podczas tej fazy siłownik jest przestawiany do pozycji całkowitego zamknięcia.

Ważne : Silownik osiąga pozycje całkowicie zamknietą w ciągu maksimum 150 sekund.

Regulator musi być założony na podstawkę w ciągu 30 sekund.

4. Konfiguracja

4.1 Dostęp do poziomu instalatora

Poziom instalatora zostanie uaktywniony po jednoczesnym przyciśnięciu przycisków cieplej i chłodniej oraz przekręceniu rolki nastaw w dół, a następnie w górę (patrz też rysunek H).

4.2 Funkcje

4.2.1 Kalibracja czujnika temperatury

Przy uaktywnionionym poziomie instalatora na wyświetlaczu miga symbol CAL. Po przyciśnięciu rolki nastaw bieżąca zmierzona wartość temperatury w pomieszczeniu zaczyna migać i może być wówczas skorygowana o maksymalnie ±2 °C przez obrócenie rolki nastaw. Po zakończeniu kalibracji, należy ponownie przycisnąć rolkę nastaw aby zapamiętać dokonaną zmianę (patrz też rysunek 1).

4.2.2 Ograniczenie wartości zadanej

Do wyboru są dwie możliwości:

5..29 lub °C 16..29

Na poziomie instalatora, obrócić rolkę nastaw w górę, co spowoduje zmianę migającego symbolu CAL na symbol ograniczenia wartości zadanej.

Przycisnąć rolkę aby zaakceptować. Zacznie migać 5...29 °C (nastawa fabryczna). Przycisnąć rolkę aby zaakceptować lub dalej ją obracać. Zacznie migać nastawa 16...29 °C. Przycisnąć rolkę aby zaakceptować (patrz też rysunek ②).

4.2.3 Optymalizacja czasu włączenia

Na poziomie instalatora, obrócić dwukrotnie rolkę nastaw w góre, co spowoduje zmianę migającego symbolu CAL na symbol optymalizacji czasu włączenia

h/^ opti 1/4 | 1/2 | 1 (patrz też rysunek ③/ ④).

Przycisnąć rolkę aby zaakceptować. Zacznie migać symbol Ch^ opti 1/4 (nastawa fabryczna). Przycisnąć rolkę aby zaakceptować lub dalej ją obracać, aż ukaże się 12 , 1 lub optymalizacja WYŁ Ch^ opti . Przycisnąć rolkę aby zaakceptować.

4.2.4 Czas zdwojenia (uwzględnienie bezwładności)

Na poziomie instalatora, obrócić kilkakrotnie rolkę nastaw w górę, co spowoduje zmianę migającego symbolu CAL na symbol adaptacji bezwładności obiektu.

Przycisnąć rolkę aby zaakceptować. Zacznie migać

m^3-1+ (nastawa fabryczna). Przycisnąć rolkę aby zaakceptować lub dalej ją obracać, aż do wybrania

m^3- lub m^3+ . Przycisnąć rolkę aby zaakceptować (patrz też rysunek ⑤).

m^3-1+ Typowy obiekt regulacji (nastawa fabryczna): średnia powierzchnia ogrzewalna, grzejniki z rur stalowych, przeciętnie izolowane budynki.

m³- Szybki obiekt regulacji: mała powierzchnia ogrzewalna, grzejniki płytowe lub konwektorowe, dobrze izolowane budynki.

m³+ Wolny obiekt regulacji: duża powierzchnia ogrzewalna, grzejniki żeliwne, słabo izolowane, ciężkie budynki.

4.2.5 Wzmocnienie regulacji (uwzględnienie wydajności grzewczej)

Na poziomie instalatora, obrócić rolkę nastaw w dół, co spowoduje zmianę migającego symbolu CAL na symbol adaptacji wydajności grzewczej instalacji.

Przycisnąć rolkę aby zaakceptować. Zacznie migać

symbol Ⅲ-1+ (nastawa fabryczna). Przycisnąć rolkę aby zaakceptować lub dalej ją obracać, aż do wybrania

III + lub III-. Przycisnąć rolkę aby zaakceptować (patrz też rysunek) 6

III - I + Normalnie zwymiarowane instalacja i źródło ciepła (nastawa fabryczna).

III + Przewymiarowana instalacja i źródło ciepła : wysoka temperatura zasilania, za duże grzejniki, przepływ lub zawór regulacyjny.

- Niedowymiarowana instalacja grzewcza i źródło ciepła niska temperatura zasilania, za małe grzejniki, przepływ lub zawór regulacyjny.

4.2.6 Tryb zabezpieczenia przed zamarzaniem

Przyciskiem wyboru trybu pracy wybrać symbol

(patrz też rysunek ⑦). Jeżeli zachodzi potrzeba zmiany standardowej wartości 5 °C, wartość zadana temperatury zabezpieczenia przed zamarzaniem T musi być zmieniona poprzez menu temperatury T (patrz Instrukcja obsługi).

5. Zdejmowanie regulatora z podstawy

Postępować zgodnie z rysunkiem G.

6. Sprawdzenie poprawności działania

a) Sprawdzić wyświetlacz. Jeżeli nic nie jest wyświetlane, należy sprawdzić baterie oraz poprawność ich zamontowania
b) Tryb komfortu
c) Wybrać menu temperatury T i ustawić wartość zadaną temperatury T na 29 °C (patrz Instrukcja Obsługi)
d) Regulator wysyła sygnał OTWÓRZ przez ok. 150 sek. Siłownik przestawiany jest w swoje skrajne położenie. Jeżeli tak nie jest, to należy:

• Sprawdzić siłownik i okablowanie
• Sprawdzić czy temperatura w pomieszczeniu nie jest wyższa niż 29 °C

e) Wybrać menu temperatury T i ustawić wartość zadaną temperatury T na 5 °C (16 °C w przypadku ustawionego ograniczenia minimum wartości zadanej)

f) Regulator wysyła sygnał ZAMKNIJ przez ok. 150 sek. Siłownik przestawiany jest w swoje skrajne położenie.

Jeżeli tak nie jest, to należy:

• Sprawdzić siłownik i okablowanie
• Sprawdzić czy temperatura w pomieszczeniu nie jest niższa niż 5 °C (16 °C w przypadku ustawionego ograniczenia minimum wartości zadanej)

g) Przywrócić pierwotną wartość zadaną temperatury T (standardowo 19 °C bądź wartość ustawiona przez użytkownika)
h) Wybrać wymagany tryb pracy

7. Reset

Kasowanie nastaw użytkownika:

Przyciśnij przycisk w otworze przez co najmniej 1 sekundę: spowoduje to przywrócenie wartości fabrycznych nastaw użytkownika (nastawy instalatora nie ulegają zmianie).

Zegar zostaje ustawiony na godzinę 12:00. Podczas operacji resetowania wszystkie pola wyświetlacza zapalają się, co umożliwia sprawdzenie wyświetlacza.

Kasowanie wszystkich nastaw użytkownika oraz instalatora:

Przyciśnij przycisk w otworze oraz przyciski cieplej i chłodniej przez co najmniej 1 sekundę.

Po zresetowaniu przywrócone zostaną nastawy fabryczne (patrz też rozdział „Nastawy fabryczne” w Instrukcji obsługi)

Po każdym kasowaniu regulator wykonuje procedurę sprawdzania trwającą 180 sekund. Podczas tej procedury siłownik przestawiany jest do pozycji całkowitego zamknięcia.

Ważne: Pozycję całkowitego zamknięcia siłownik osiąga w czasie maks. 150 sekund. Po wykonaniu resetu regulator musi być ponownie zamontowany na podstawce w przeciągu 30 sekund.

8. Uwagi

• REV33 jest elektronicznym regulatorem temperatury w pomieszczeniu z programem tygodniowym.
• Regulator spełnia wymagania dla urządzeń klasy A i może być stosowany w normalnych warunkach zakłóceń.
• Jeżeli w pomieszczeniu referencyjnym zamontowane są termostatyczne zawory grzejnikowe, należy ustawić je w pozycji całkowitego otwarcia.
• Do styku zdalnego sterowania T1 / T2 musi być doprowadzony oddzielny kabel ekranowany.
• Upewnić się, czy zostały spełnione lokalne wymagania dotyczące instalacji elektrycznych.
