MODE D'EMPLOI REV33 SIEMENS

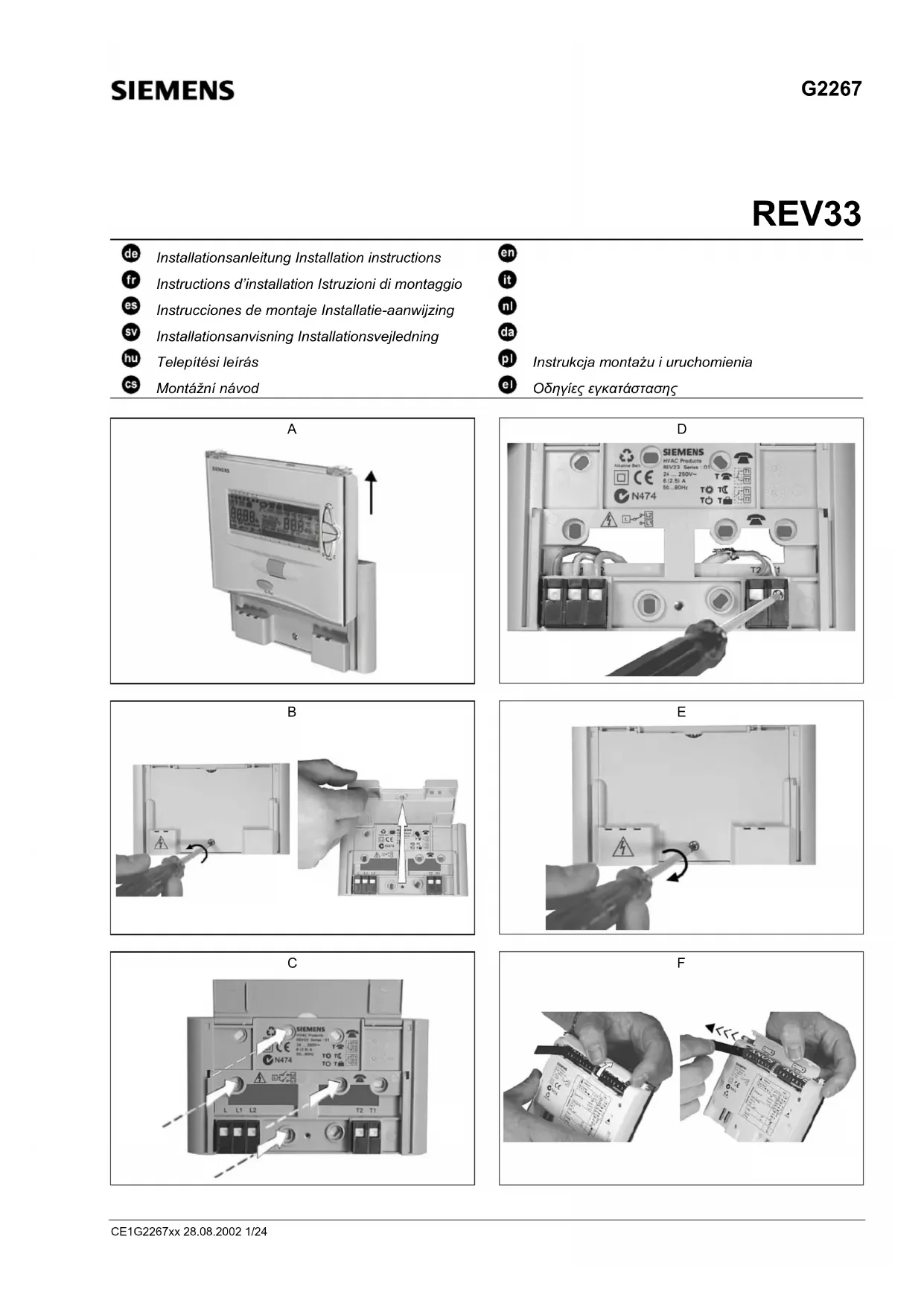

Retirer l'appareil de son socle, procédez comme indiqué figure A.
Pour le montage, référez-vous aux figures B et C. (voir également instructions de montage)
2. Vérifier le câblage
Les schémas de raccordement figurent au chapitre "Schéma de raccordement". Voir aussi figures D et E.
Nota: Ne pas utiliser des câbles plats, uniquement des fils ronds ou des câbles plats avec embouts préfabriqués.
3. Retirer la bande isolante
(voir également schéma F)
Dès que la bande isolante est retirée du contact de batterie, l'appareil se met en route et effectue une initialiation pendant 180 secondes. Durant cette phase, le servomoteur de vanne est FERME..
Important: Le fermeture complète du servomoteur demande au maximum 150 secondes. Le régulateur doit dans les 30 secondes qui suivent être replacé sur son socle
4. Configuration
4.1 Accès au niveau chauffagiste
En appyuant simultanément sur les touches "plus chaud" et "plus froid" et en tournant le navigateur d'abord dans le sens opposé de l'afficheur et ensuite vers l'afficheur, l'appareil libère l'accès au niveau "chauffagiste". Voir aussi figure H.
4.2 Fonctions diverses
4.2.1 Calibrer la sonde
Dès l'entrée au niveau Installateur, le symbole CAL clignote. En appuyant sur le navigateur la température actuelle clignote et peut être réajustée en tournant le navigateur de ±2 °C max. Valider l'entrée par une pression sur le navigateur (voir également figure ①).
4.2.2 Limitation de la consigne
2 possibilités de réglage
Au niveau "chauffagiste": passez du symbole CAL au symbole de limitation de consigne en tournant le navigateur vers l'afficheur (voir figure ②).
Accepter le menu par une pression sur le navigateur.
5...29 °C clignote (réglage d'usine). Appuyer pour accepter et continuer en tournant. Le réglage 16...29 °C clignote. Valider par une pression sur le navigateur.
4.2.3 Optimisation de la mise en route
Au niveau "chauffagiste": passez du symbole CAL au symbole d'optimisation en tournant 2 fois le navigateur vers l'afficheur h/°C opti 14 | 12 | 1 (voir aussi 3). ④
Accepter le menu par une pression sur le navigateur.
Ch/°C opti 1/4 clignote (réglage par défaut), valider en appuyant sur le navigateur ou continuer de tourner jusqu'à ½, 1 ou vers le symbole "Optimisation désactivée" :
Ch/°C opti. Valider par une pression sur le navigateur.
4.2.4 Dosage d'action d'intégration (adaptation du débit)
Au niveau "chauffagiste" : passez du symbole CAL clignotantent tournant le navigateur en direction de l'afficheur aux symboles d'adaptation de débit en tournant plusieurs fois le navigateur.
Appuyer pour accepter le menu, le symbole m^3-1+ clignote (réglage par défaut). Accepter la valeur par une pression sur le navigateur ou continuer à le tourner vers m^3- ou m^3+ et accepter en appyant (voir également figure ⑤).
m^3-1+ Boucle de régulation normalement dimensionnée (réglage par défaut):
Pour locaux, radiateurs normaux (en acier) et bâtiments moyennement isolés.
m³- Boucle de régulation rapide:
Pour petits locaux, radiateurs légers (à plaques)
et bâtiments bien isolés ou ventilo-convecteurs.
m³+ Boucle de régulation lente:
Pour grands locaux, radieurs en fonte, bâtiments mal isolés et grandes masses.
4.2.5 Amplification de la régulation (Adaptation de la puissance de chauffage)
Au niveau "chauffagiste": passez du symbole CAL clignotant au symbole d'adaptation de puissance de chauffage en tournant le navigateur dans le sens opposé de l'afficheur.
Accepter ce menu en appuyant, le symbole - I + clignote (réglage par défaut). Appuyer pour accepter ou continuer de tourner vers + ou - accepter en appuyant (voir figure 6).
III - I + Puissance de chauffage normale (Standard)
III + Puissance de chauffage surdimensionnée: Avec des températures de chaudière, de départ élevées; des grandes surfaces de chauffe (radiateurs) et des débits surdimensionnés (diamètres nominaux des des vannes)
- Puissance de chauffage sous-dimensionnée: Avec des températures de chaudière, de départ basses, des radiateurs trop petits en surface et des débits trop faibles (DN des vannes).
4.2.6 Régime hors-gel
Positionner le sélecteur de régime sur le symbole (voir aussi figure 7)
Si vous souhaitez modifier la valeur par défaut de 5 °C, passer au menu température T et modifiez ⬤ (voir mode d'emploi).
5. Replacer l'appareil sur le socle
Procédez comme indiqué figure G.
6. Contrôle des fonctions
a) Vérifiez l'affichage. Si l'afficheur reste vide, vérifier la position correcte et l'état des piles.
b) Régime Confort
c) Régler dans le menu température T la consigne T sur 29 °C (voir mode d'emploi)
d) Pendant environ 150 secondes, le régulateur doit délivrer un signal d'ouverture et le servomoteur doit se positionner en ouverture. Si cela n'est pas le cas:
- Vérifer le servomoteur et le câblage électrique
- La température ambiante est peut-être supérieure à 29 °C
e) Dans le menu température T régler la consigne T sur 5 °C (16 °C en cas de limitation de consigne)
f) Pendant environ 150 secondes, le régulateur doit
délivrer un signal de fermeture et le servomoteur doit se positionner en fermeture. Si cela n'est pas le cas :
- Vérifier le câblage électrique et le servomoteur
- La température ambiante est peut-être inférieure à 5 °C (en cas de limitation de consigne).
g) Remettre T sur la valeur initiale (valeur par défaut 19 °C ou réglage personnalisé)
h) Sélectionner le régime désiré
7. Reset
Reset des données personnalisées:
Enfoncer le trou d'épingle situé au dos de l'appareil pendant au moins une seconde, replacer ensuite l'appareil sur son socle. Les réglages personnalisés sont remis sur leurs valeurs par défaut, les réglages du niveau chauffagiste restent inchangés. L'horloge commence à 12:00. Durant l'initialisation tous les champs de l'afficheur sont allumés, et peuvent être vérifiés.
Reset des données personnalisées et des réglages du niveau "chauffagiste":
Enfoncer le trou d'épingle et presser simultanément au moins une seconde les touche plus chaud/plus froid.
Après ce reset tout les réglages standard (par défaut) sont réchargés (voir également réglages par défaut dans le mode d'emploi).
Après chaque réinitialisation, le régulateur démarre avec une phase d'initialisation de 180 sec. Pendand cette phase, le moteur se dirige dans la position de fermeture.
Important: Pour la fermature complete, le moteur nécessite max. 150 sec. Après réinitialisation le régulateur doit être mis sur le socle dans les 30 sec.
8. Remarques
- Le REV33 est un régulateur électronique de température ambiante avec une horloge hebdomadaire.
- Il fait partie de la classe A des logiciels et est prévu pour un fonctionnement dans un environnement avec un dégré d'encrassement normal.
- Si dans le local de référence les radiateurs sont dotés de vannes thermostatiques, celles-ci doivent être entièrement ouvertes
- Le contact de commande à distance doit être câblé séparément, c'est-à-dire avec un câble blindé
- Les réglementations locales pour les installations électriques doivent être respectées
