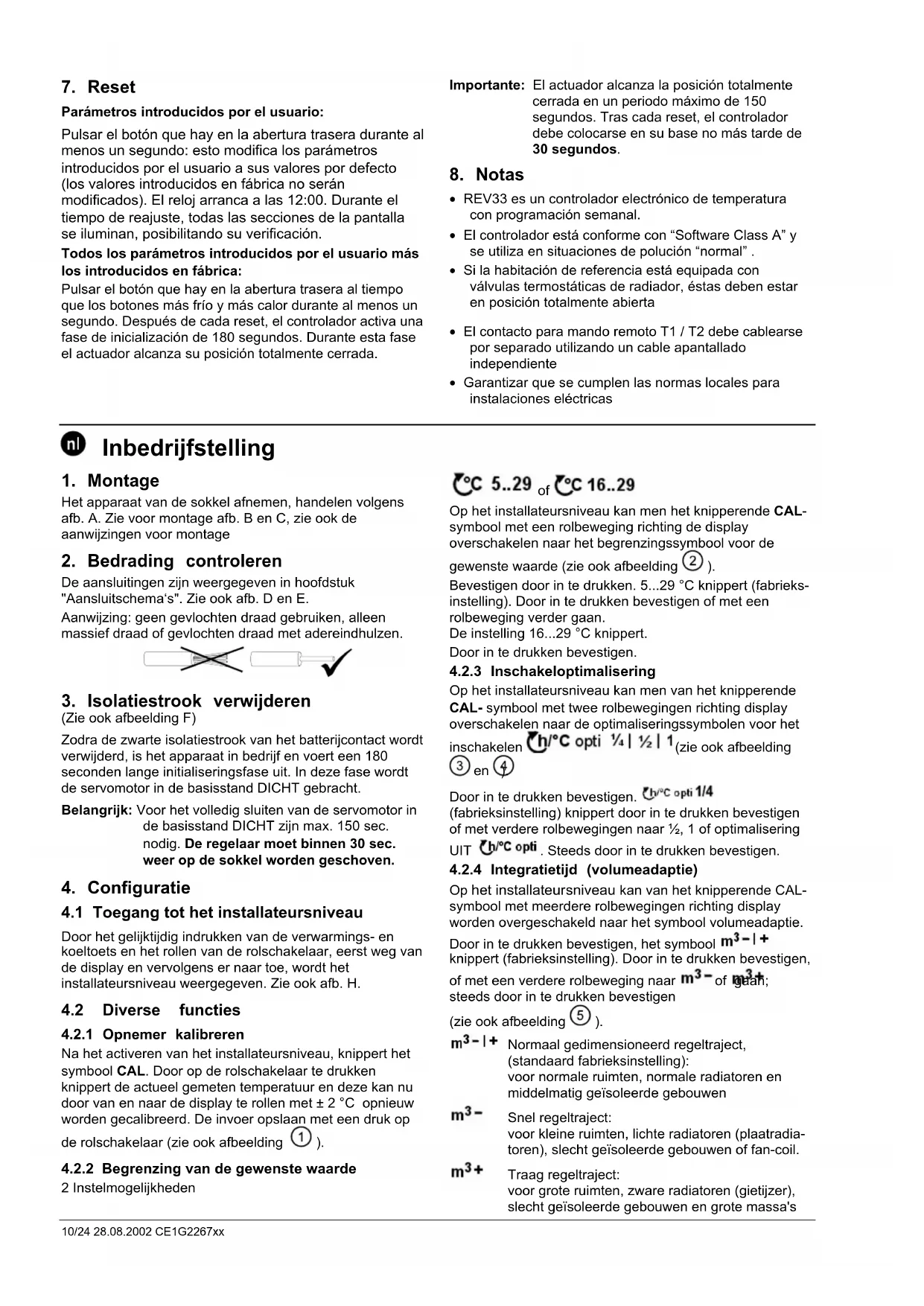

GEBRUIKSAANWIJZING REV33 SIEMENS
Het apparaat van de sokkel afnemen, handelen volgens afb. A. Zie voor montage afb. B en C, zie ook de aanwijzingen voor montage
2. Bedrading controleren
De aansluitingen zijn weergegeven in hoofdstuk "Aansluitschema's". Zie ook afb. D en E.
Aanwijzing: geen gevlochten draad gebruiken, alleen massief draad of gevlochten draad met adereindhulzen.
3. Isolatiestrook verwijderen
(Zie ook afbeelding F)
Zodra de zwarte isolatiestrook van het batterijcontact wordt verwijderd, is het apparaat in bedrijf en voert een 180 seconden lange initialiseringsfase uit. In deze fase wordt de servomotor in de basisstand DICHT gebracht.
Belangrijk: Voor het volledig sluiten van de servomotor in de basisstand DICHT zijn max. 150 sec. nodig. De regelaar moet binnen 30 sec. weer op de sokkel worden geschoven.
4. Configuratie
4.1 Toegang tot het installateursniveau
Door het gelijktijdig indrukken van de verwarmings- en koeltoets en het rollen van de rolschakelaar, eerst weg van de display en vervolgens er naar toe, wordt het installateursniveau weergegeven. Zie ook afb. H.
4.2 Diverse functies
4.2.1 Opnemer kalibreren
Na het activeren van het installateursniveau, knippert het symbool CAL. Door op de rolschakelaar te drukken knippert de actueel gemeten temperatuur en deze kan nu door van en naar de display te rollen met ± 2 °C opnieuw worden gecalibreerd. De invoer opslaan met een druk op de rolschakelaar (zie ook afbeelding ①).
4.2.2 Begrenzing van de gewenste waarde
2 Instelmogelijkheden
5..29 of ℃C 16..29
Op het installateursniveau kan men het knipperende CAL-symbool met een rolbeweging richting de display overschakelen naar het begrenzingssymbool voor de gewenste waarde (zie ook afbeelding ②).
Bevestigen door in te drukken. 5...29 °C knippert (fabrieks-instelling). Door in te drukken bevestigen of met een rolbeweging verder gaan.
De instelling 16...29 °C knippert.
Door in te drukken bevestigen.
4.2.3 Inschakeloptimalisering
Op het installateursniveau kan men van het knipperende CAL- symbool met twee rolbewegingen richting display overschakelen naar de optimaliseringssymbolen voor het inschakelen h/°C opti 14 | 12 | 1 (zie ook afbeelding ③ en ④
Door in te drukken bevestigen. Ch/°C opti 1/4 (fabrieksinstelling) knippert door in te drukken bevestigen of met verdere rolbewegingen naar ½, 1 of optimalisering UIT Ch/°C opti. Steeds door in te drukken bevestigen.
4.2.4 Integratietijd (volumeadaptie)
Op het installateursniveau kan van het knipperende CAL-symbool met meerdere rolbewegingen richting display worden overgeschakeld naar het symbool volumeadaptie.
Door in te drukken bevestigen, het symbool m^3 - 1 + knippert (fabrieksinstelling). Door in te drukken bevestigen, of met een verdere rolbeweging naar m^3 - of gaan; steeds door in te drukken bevestigen
(zie ook afbeelding ⑤).
m^3-1+ Normaal gedimensioneerd regeltraject, (standaard fabrieksinstelling):
voor normale ruimten, normale radiatoren en middelmatig geïsoleerde gebouwen
m³- Snel regeltraject:
voor kleine ruimten, lichte radiatoren (plaatradiatoren), slecht geïsoleerde gebouwen of fan-coil.
m³+ Traag regeltraject:
voor grote ruimten, zware radiatoren (gietijzer),
slecht geïsoleerde gebouwen en grote massa's
4.2.5 Regelversterking (adaptie verw. vermogen)
Op het installateursniveau kan van het knipperende CAL-symbool met een rolbeweging van de display af worden overgeschakeld naar de symbolen voor adaptie van het verwarmend vermogen.
Door in te drukken bevestigen, het symbool III - 1 + knippert (fabrieksinstelling). Door in te drukken bevestigen of met een verdere rolbeweging naar III + of IIaan , steeds door in te drukken bevestigen (zie ook afb. 6)
III - I + Normaal gedimensioneerd verwarmingsvermogen (standaard).
+ Overgedimensioneerd verwarmingsvermogen: voor hoge ketel-/aanvoertemperaturen, overgedimensioneerde radiatoren (oppervlak) en overgedimensioneerde volumestroom (doorlaat afsluiter).
Ondergedimensioneerd verwarmingsvermogen: voor lage ketel-/aanvoertemperaturen, naar kleine radiatoren (oppervlak) en te kleine volumestroom (doorlaat afsluiter).
4.2.6 Vorstbeveiligingsbedrijf
Met de bedrijfswijzeschakelaar op het symbool
schakelen (zie ook afbeelding ⑦)
Als de standaardwaarde van 5 °C moet worden veranderd, wordt via het temperatuurmenu T de gewenste waarde T voor vorstbeveiliging veranderd (zie de handleiding voor bediening).
5. Apparaat weer op de sokkel schuiven
Handelen volgens afbeelding G.
6. Functiecontrole
a) Weergave controleren. Als er geen weergave verschijnt, moeten de plaatsing en de functie van de batterijen worden gecontroleerd
b) Bedrijfswijze comfort
c) Met het temperatuurmenu T de gewenste temperatuurwaarde T instellen op 29 °C (zie de handleiding voor bediening)
d) De regelaar moet gedurende ca. 150 seconden een OPEN signaal geven en het corrigerend orgaan moet in de eindstand gaan. Als dit niet het geval is:
- het corrigerend orgaan en de bedrading controleren
- eventueel is de ruimtetemperatuur hoger dan 29 °C
e) Met het temperatuurmenu T de gewenste temperatuurwaarde T instellen op 5 °C (16 °C bij begrenzing van de gewenste waarde).
f) De regelaar moet gedurende ca. 150 seconden een
DICHT signaal ♗ geven en het corrigerend orgaan moet in de eindstand gaan. Als dit niet het geval is:
- het corrigerend orgaan en de bedrading controleren
- eventueel is de ruimtetemperatuur lager dan 5 °C (16 °C bij begrenzing van de gewenste waarde)
g) De gewenste temperatuurwaarde weer terugzetten op de oorspronkelijke waarde (standaardwaarde 19 °C of eigen instelling)
h) Gewenste bedrijfswijze kiezen.
7. Reset
Door de gebruiker gedefinieerde gegevens:
De toets achter de naaldopening minstens een seconde indrukken: Daardoor worden de door de gebruiker gespecificeerde instellingen teruggezet naar hun standaardwaarden (de " installateur "-instellingen blijven onveranderd). De klok begint bij 12:00. Tijdens de resettijd branden alle weergavevelden van de display en kunnen worden gecontroleerd.
Alle door de gebruiker gedefinieerde gegevens plus de instellingen van de installateur:
Toets achter de naaldopening samen met de toets voor warmer en kouder minstens een seconde indrukken.
Na deze reset worden de fabrieksinstellingen opnieuw geladen (zie ook de sectie "Fabrieksinstellingen").
Na iedere reset start de regelaar met een initialiseringsfase van 180 seconden. In deze fase wordt de servomotor naar de basisinstelling DICHT gebracht.
Belangrijk: voor het volledig sluiten van de servomotor naar de basisstand DICHT zijn max. 150 seconden nodig. De regelaar moet na een reset binnen 30 seconden op de sokkel worden geschoven.
8. Aanwijzingen
- De REV33 is een elektronische ruimtetemperatuurregelaar met weekschakelklok
- De regelaar behoort tot de softwareklasse A en is geconstrueerd voor gebruik in een omgeving met normale vervuilingsgraad
- Als in de referentieruimte thermostatische radiator-afsluiters zijn geïnstalleerd, moeten deze volledig worden geopend
- Het contact voor afstandbediening moet afzonderlijk, dat wil zeggen met een afzonderlijke, afgeschermde kabel worden bedraad.
- De plaatselijke voorschriften voor elektrische installaties dienen in acht te worden genomen
