INSTRUKCJA OBSŁUGI 6504 MA SKIL

• Narzędzie to przeznaczone jest do wiercenia w drewnie,

metalu, ceramice i tworzywach sztucznych

• Przeczytać i zachować niniejszą instrukcję obsługi 3

PARAMETRYTECHNICZNE1

ELEMENTYNARZĘDZIA2

A Przycisk włącznik/wyłącznik i regulator prędkości

B Przycisk blokady włącznika

C Przełącznik zmiany kierunku rotacji

D Mocowanie do paska

E Szczeliny wentylacyjne

BEZPIECZEŃSTWO OGÓLNEPRZEPISYBEZPIECZEŃSTWA UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszegozastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCAPRACY

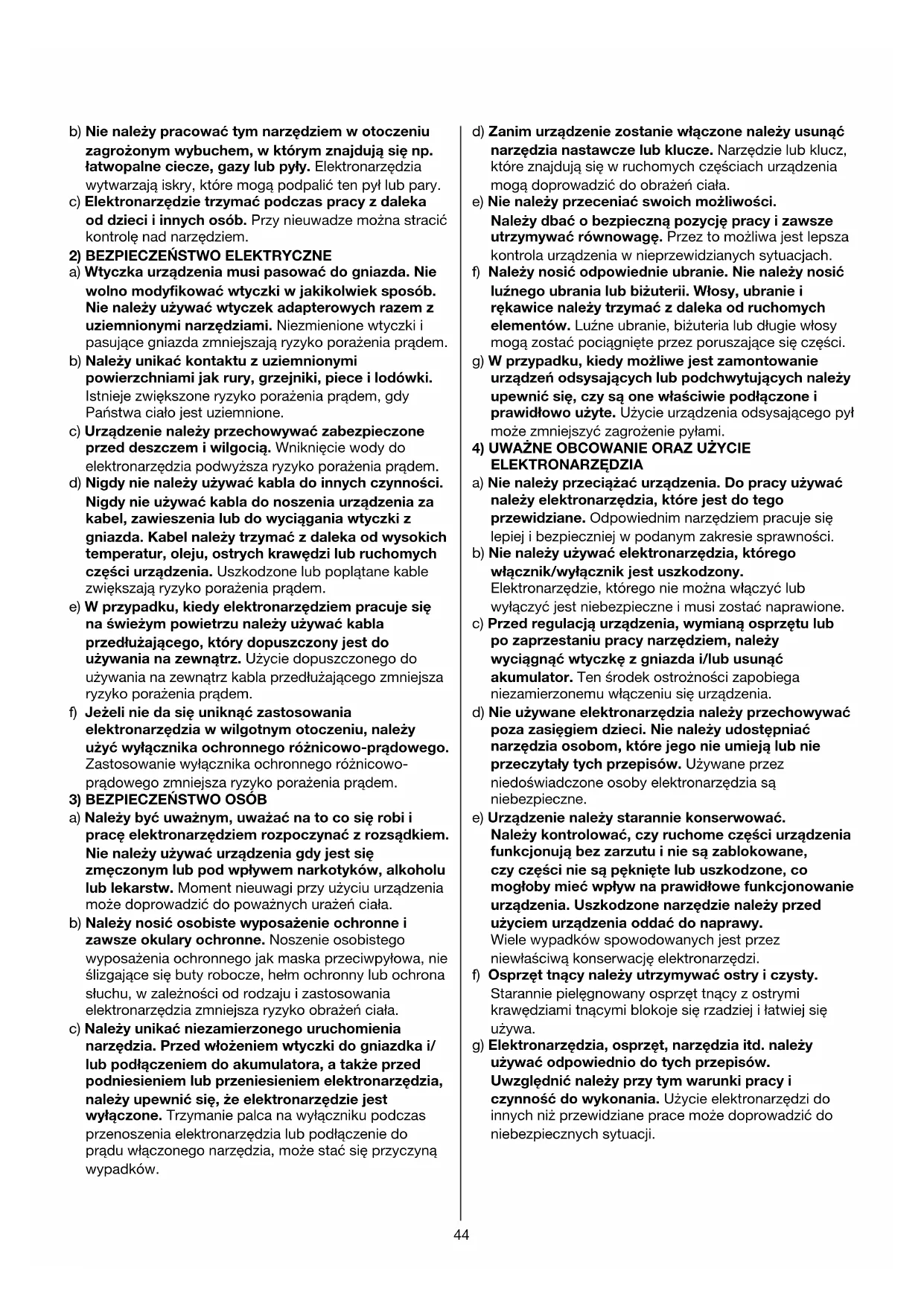

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.44

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

oddzieciiinnychosób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2)BEZPIECZEŃSTWOELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie

wolnomodyfikowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniamijakrury,grzejniki,pieceilodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnychczynności.

Nigdynieużywaćkabladonoszeniaurządzeniaza

kabel,zawieszenialubdowyciąganiawtyczkiz

gniazda.Kabelnależytrzymaćzdalekaodwysokich

temperatur,oleju,ostrychkrawędzilubruchomych

częściurządzenia.Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.

e) Wprzypadku,kiedyelektronarzędziempracujesię

naświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,należy

użyćwyłącznikaochronnegoróżnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii

pracęelektronarzędziemrozpoczynaćzrozsądkiem.

Nienależyużywaćurządzeniagdyjestsię

zmęczonymlubpodwpływemnarkotyków,alkoholu

lublekarstw. Moment nieuwagi przy użyciu urządzenia

może doprowadzić do poważnych urażeń ciała.

b) Należynosićosobistewyposażenieochronnei

zawszeokularyochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie

ślizgające się buty robocze, hełm ochronny lub ochrona

słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdkai/

lubpodłączeniemdoakumulatora,atakżeprzed

podniesieniemlubprzeniesieniemelektronarzędzia,

należyupewnićsię,żeelektronarzędziejest

wyłączone. Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub podłączenie do

prądu włączonego narzędzia, może stać się przyczyną

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.

Należydbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależynosić

luźnegoubranialubbiżuterii.Włosy,ubraniei

rękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytującychnależy

upewnićsię,czysąonewłaściwiepodłączonei

prawidłowoużyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

a) Nienależyprzeciążaćurządzenia.Dopracyużywać

należyelektronarzędzia,którejestdotego

przewidziane.Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętulub

pozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależyprzechowywać

pozazasięgiemdzieci.Nienależyudostępniać

narzędziaosobom,którejegonieumiejąlubnie

przeczytałytychprzepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

e) Urządzenienależystaranniekonserwować.

Należykontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,

czyczęściniesąpękniętelubuszkodzone,co

mogłobymiećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy.

Wiele wypadków spowodowanych jest przez

niewłaściwą konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.45

a) Naprawęurządzenianależyzlecićjedynie

kwalifikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje,

że bezpieczeństwo użytkowania zostanie zachowane.

PRZEPISYBEZPIECZEŃSTWADOWIERTARKI

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być usunięte

z obrabianego przedmiotu; usunąć je przed

• Kabel zasilający powinien stale znajdować się w

bezpiecznej odległości od wirującej części

• Należyzabezpieczyćmiejsceprzeznaczonedo

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• W przypadku korzystania z kabla przedłużającego

należy zwrócić uwagę, aby był maksymalnie nawinięty

na bęben oraz był przystosowany do przewodzenia

prądu o natężeniu przynajmniej 16 A

• W przypadku wadliwego działnia mechanicznych lub

elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z odpowiedniego

wyposażenia dodatkowego, dostępnego u

dystrybutorów produktów SKIL

• Używać tylko akcesoriów, których dopuszczalna

prędkość obrotowa jest co najmniej tak wysoka jak

najwyższa prędkość obrotowa urządzenia na biegu bez

• Narzędzie nie powinny używać dzieci poniżej 16 roku

• Podczaswykonywaniaprac,przyktórychnarzędzie

roboczelubśrubamogłobynatrafićnaukryte

przewodyelektrycznelubnawłasnyprzewód

zasilający,elektronarzędzienależytrzymaćza

izolowanepowierzchnierękojeści (kontakt z

przewodem sieci zasilającej może spowodować

przekazanie napięcia na części metalowe

elektronarzędzia, co mogłoby spowodować porażenie

prądem elektrycznym)

• Abywykryćukryteprzewodyzasilającenależy

używaćstosownychdetektorówlubporozumiećsię

zmiejscowymizakładamienergetycznymi (kontakt z

przewodami elektrycznymi może doprowadzić do

pożaru i porażenia elektrycznego; uszkodzenie

przewodu gazowego może doprowadzić do wybuchu;

uszkodzenie przewodów instalacji wodociągowej

powoduje szkody rzeczowe i może spowodować

porażenie elektryczne)

• Nienależyobrabiaćmateriałuzawierającegoazbest

(azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należyzakładaćmaskęprzeciwpyłowąipracowaćz

urządzeniemodsysającympył,jeżelimożnaje

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• Każdorazowo sprawdzać, czy napięcie zasilania jest

zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

• Natychmiast wyłączyć narzędzie, gdy wiertło

niespodziewanie ulegnie zakleszczeniu (wywołując

nagłą, niebezpieczną reakcję)

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Włącznik/wyłącznik 4

• Blokada włącznika dla pracy ciągłej 5

• Regulacja prędkości dla płynnego startu 6

• Zmiana kierunku obrotów 7

- w przypakdu niewlaściwej pozycji przelącznika w

lewo/prawo przycisk włącznika/wyłącznika A jest

! kierunekobrotówzmieniaćtylkowtedy,gdy

narzędziejestcałkowiciezatrzymane

- wsunąć wiertło możliwie głęboko w uchwyt

! nieużywaćwiertełzezniszczonymuchwytem

• Utrzymywanie i prowadzenie narzędzia

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y)ograniczoneszarymkolorem9

- szczeliny wentylacyjne E 2 powinny być odkryte

- nie przyciskać urządzenia zbyt silnie; pozwól mu

• Mocowanie do paska 046

WSKAZÓWKIUŻYTKOWANIA

• Wiercenie otworów w metalach, w skład których

- podczas wiercenia dużych otworów należy wstępnie

wywiercić mały otwór

- od czasu do czasu naoliwić wiertło

• W celu uniknięcia rozwarstwiania przedmiotów

drewnianych przy wkręcaniu wkrętów na brzegu należy

otwór odpowiednio nawiercić

KONSERWACJA/SERWIS

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej

kontroli produkcyjnej ulegnie kiedykolwiek awarii,

naprawę powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram serwisowy

narzędzenia znajdują się na stronach

www.skilmasters.com)

• Uszkodzony kabel zasilający może być wymieniony tylko

w centrum serwisowym SKIL; pozwoli to uniknąć zagrożeń

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowaniawrazzodpadamizgospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w

sprawie zużytego sprzętu elektrotechnicznego i

elektronicznego oraz dostosowaniem jej do prawa

krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol ! przypomni

DEKLARACJAZGODNOŚCI

• Niniejszym oświadczamy ponosząc osobistą

odpowiedzialność, że produkt wykonany jest zgodnie z

następującymi normami i dokumentami

normalizującymi: EN 60745, EN 55014, z godnie z

wytycznymi 2006/95/EU, 2004/108/EU, 2006/42/EU

• Dokumentacjatechniczna: SKIL Europe BV

(PT-SEU/PJE), 4825 BD Breda, NL Arno van der Kloot

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi 84 dB(A) zaś

poziom mocy akustycznej 95 dB(A) (poziom odchylenie:

3 dB), zaś wibracje ✱ m/s² (metoda dłoń-ręka; błąd

pomiaru K = 1,5 m/s²)

✱ podczas wiercenia w metalie 2,7 (6502) /

• Poziom emisji wibracji został zmierzony zgodnie z

testem standaryzowanym podanym w EN 60745; może

służyć do porównania jednego narzędzia z innym i jako

ocena wstępna narażenia na wibracje w trakcie

używania narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracjiprzez

konserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy

znižuje riziko poranenia.

✱ pri vŕtaní do kovu 2,7 (6502) / 2,9 (6504) m/s²
