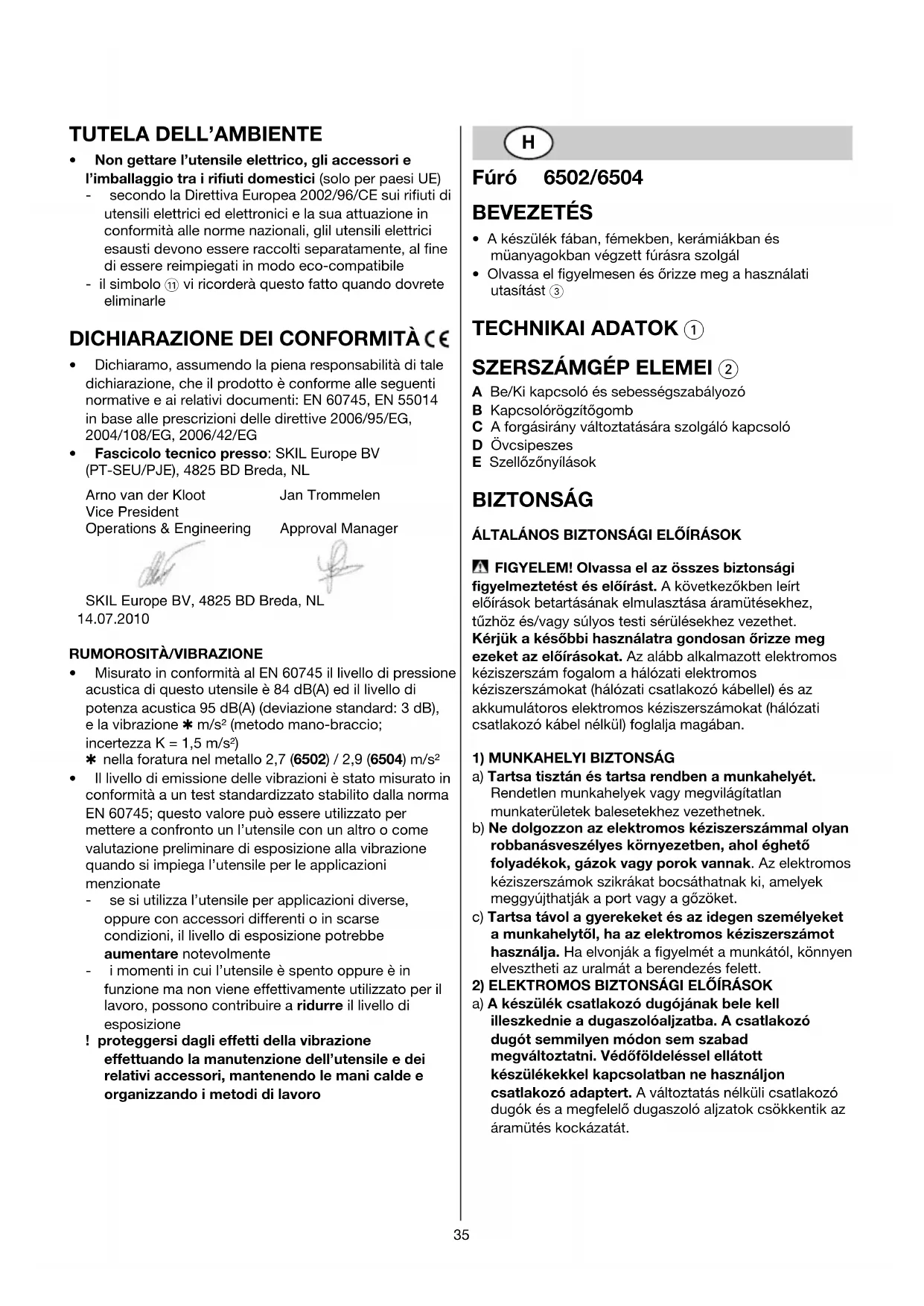

HASZNÁLATI ÚTMUTATÓ 6504 MA SKIL

• A készülék fában, fémekben, kerámiákban és

müanyagokban végzett fúrásra szolgál

• Olvassa el figyelmesen és őrizze meg a használati

SZERSZÁMGÉPELEMEI2

A Be/Ki kapcsoló és sebességszabályozó

B Kapcsolórögzítőgomb

C A forgásirány változtatására szolgáló kapcsoló

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK FIGYELEM!Olvassaelazösszesbiztonsági

figyelmeztetéstéselőírást. A következőkben leírt

előírások betartásának elmulasztása áramütésekhez,

tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjükakésőbbihasználatragondosanőrizzemeg

ezeketazelőírásokat. Az alább alkalmazott elektromos

kéziszerszám fogalom a hálózati elektromos

kéziszerszámokat (hálózati csatlakozó kábellel) és az

akkumulátoros elektromos kéziszerszámokat (hálózati

csatlakozó kábel nélkül) foglalja magában.

1)MUNKAHELYIBIZTONSÁG

a) Tartsatisztánéstartsarendbenamunkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Nedolgozzonazelektromoskéziszerszámmalolyan

robbanásveszélyeskörnyezetben,aholéghető

folyadékok,gázokvagyporokvannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsatávolagyerekeketésazidegenszemélyeket

amunkahelytől,haazelektromoskéziszerszámot

használja. Ha elvonják a figyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) Akészülékcsatlakozódugójánakbelekell

illeszkednieadugaszolóaljzatba.Acsatlakozó

dugótsemmilyenmódonsemszabad

megváltoztatni.Védőföldelésselellátott

készülékekkelkapcsolatbannehasználjon

csatlakozóadaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.36

b) Neérjenhozzáföldeltfelületekhez,mintcsövekhez,

fűtőtestekhez,kályhákhozéshűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le van

c) Tartsatávolazelektromoskéziszerszámotazesőtől

ésanedvességhatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az áramütés

d) Nehasználjaakábeltarendeltetésétőleltérő

célokra,vagyisaszerszámotsohanehordozzavagy

akasszafelakábelnélfogva,éssohanehúzzakia

hálózaticsatlakozódugótakábelnélfogva.

Tartsatávolakábelthőforrásoktól,olajtól,éles

élektől,sarkaktólésmozgógépalkatrészektől.

Egy megrongálódott vagy csomókkal teli kábel

megnöveli az áramütés veszélyét.

e) Haegyelektromoskéziszerszámmalaszabadég

alattdolgozik,csakaszabadbanvalóhasználatra

engedélyezetthosszabbítóthasználjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Hanemlehetelkerülniazelektromoskéziszerszám

nedveskörnyezetbenvalóhasználatát,alkalmazzon

egyföldzárlatmegszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munkaközbenmindigfigyeljen,ügyeljenarra,amit

csinál,ésmeggondoltandolgozzonazelektromos

kéziszerszámmal.Hafáradt,hakábítószerekvagy

alkoholhatásaalattáll,vagyorvosságokatvettbe,

nehasználjaaberendezést. A berendezéssel végzett

munka közben már egy pillanatnyi figyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljenszemélyivédőfelszereléstésmindigviseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és

fülvédő használata az elektromos kéziszerszám

használata jellegének megfelelően csökkenti a

személyes sérülések kockázatát.

c) Kerüljeelakészülékakaratlanüzembehelyezését.

Győződjönmegarról,hogyazelektromos

kéziszerszámkivankapcsolva,mielőttbedugnáa

csatlakozódugótadugaszolóaljzatba,

csatlakoztatnáazakkumulátor-csomagot,ésmielőtt

felvennéésvinnikezdenéazelektromos

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha a

készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Azelektromoskéziszerszámbekapcsolásaelőtt

okvetlenültávolítsaelabeállítószerszámokatvagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Nebecsüljetúlönmagát.Kerüljeelanormálistól

eltérőtesttartást,ügyeljenarra,hogymindig

biztosanálljonésazegyensúlyátmegtartsa.

Így az elektromos kéziszerszám felett váratlan

helyzetekben is jobban tud uralkodni.

f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy

ékszereket.Tartsatávolahaját,aruhájátésa

kesztyűjétamozgórészektől. A bő ruhát, az

ékszereket és a hosszú hajat a mozgó alkatrészek

magukkal ránthatják.

g) Haazelektromoskéziszerszámrafellehetszerelnia

porelszívásáhozésösszegyűjtéséhezszükséges

berendezéseket,ellenőrizze,hogyazokmegfelelő

módonhozzávannakkapcsolvaakészülékhezés

rendeltetésüknekmegfelelőenműködnek.

A porgyűjtő berendezések használata csökkenti a

munka során keletkező por veszélyes hatását.

4)AZELEKTROMOSKÉZISZERSZÁMOKGONDOS

KEZELÉSEÉSHASZNÁLATA

a) Neterheljetúlazelektromoskéziszerszámot.

Amunkájáhozcsakazarraszolgálóelektromos

kéziszerszámothasználja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Nehasználjonolyanelektromoskéziszerszámot,

amelynekakapcsolójaelromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzzakiacsatlakozódugótadugaszolóaljzatból

és/vagyazakkumulátor-csomagotazelektromos

kéziszerszámból,mielőttazelektromos

kéziszerszámonbeállításimunkákatvégez,

tartozékokatcserélvagyaszerszámottárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja

a szerszám akaratlan üzembe helyezését.

d) Ahasználatonkívülielektromoskéziszerszámokat

olyanhelyentárolja,aholazokhozgyerekekne

férhessnekhozzá.Nehagyja,hogyolyanszemélyek

használjákazelektromoskéziszerszámot,akiknem

ismerikaszerszámot,vagynemolvastákeleztaz

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

e) Akészüléketgondosanápolja.Ellenőrizze,hogya

mozgóalkatrészekkifogástalanulműködnek-e,

nincsenek-ebeszorulva,ésnincsenek-eeltörve

vagymegrongálódvaolyanalkatrészek,amelyek

hatássallehetnekazelektromoskéziszerszám

működésére.Amegrongálódottrészeketakészülék

használataelőttjavíttassameg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsatisztánésélesállapotbana

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek

be és azokat könnyebben lehet vezetni és irányítani.

g) Azelektromoskéziszerszámokat,tartozékokat,

betétszerszámokatstb.csakezenelőírásoknak

használja.Vegyefigyelembeamunkafeltételeketés

akivitelezendőmunkasajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

a) Azelektromoskéziszerszámotcsakszakképzett

személyzetéscsakeredetipótalkatrészek

felhasználásávaljavíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos szerszám

BIZTONSÁGIELŐĺRÁSOKFÚRÓKHOZ

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó

• A gép mozgó részétöl mindig tartsa távol az elektromos

• Rögzítseamunkadarabot (befogókészülékkel vagy

satuval befogott munkadarabot sokkal

biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A gépet soha ne hagyja bekapcsolt állapotban, ha már

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

• Normálistól eltérő működés valamint szokatlan, idegen

hangok esetén a készüléket azonnal kapcsolja ki és a

kábelt húzza ki a fali dugaszoló aljzatból

• A SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését, melyek a SKIL-

márkakereskedőknél kaphatók

• Csak olyan tartozékot használjon, amelyek

legmagasabb megengedett fordulatszáma legalább

akkora, mint a berendezés legmagasabb üresjárati

• A készüléket csak 16 éven felüli személyek használják

• Azelektromoskéziszerszámotcsakaszigetelt

fogantyúfelületeknélfogvatartsa,haolyanmunkát

végez,amelyneksoránabetétszerszámvagya

csavarfeszültségalattálló,kívülrőlnemlátható

vezetékekhez,vagyakészüléksajáthálózati

csatlakozókábeljéhezérhet (ha a berendezés egy

feszültség alatt álló vezetékhez ér, az elektromos

kéziszerszám fémrészei szintén feszültség alá

kerülhetnek és áramütéshez vezethetnek)

• Arejtettvezetékekfelkutatásáhozhasználjon

alkalmasfémkeresőkészüléket,vagykérjekiahelyi

energiaellátóvállalattanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Nemunkáljonmegaberendezésselazbesztet

tartalmazóanyagokat (az azbesztnek rákkeltő hatása

• Az anyagból származó por (mint például az ólmot,

néhány fafajtát, ásványi anyagokat és fémet tartalmazó

festék) káros lehet (a por érintése vagy belégzése

allergiás reakciókat és/vagy légzőszervi betegségeket

okozhat a kezelő, illetve a közelben állók esetében);

viseljenpormaszkotésamennyiben

csatlakoztatható,dolgozzonporelszívó

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen

pormaszkotésamennyibencsatlakoztatható,

dolgozzonporelszívóberendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Ha a kábel munka közben megsérül vagy el van vága,

ne érjen a kábelhoz, hanem azonnal húzza ki a

• Soha ne használja a szerszámot ha a kábel sérült;

cseréltesse ki szakértő által

• Mindig ellenőrizze, hogy a hálózati feszültség

megegyezik-e a szerszám adattábláján feltüntetett

értékkel (a 230V vagy 240V jelzésű gépek 220V

feszültségre is csatlakoztathatók)

• A fúró váratlan (hirtelen, veszélyes reakciót okozó)

beszorulása vagy elakadása esetén azonnal kapcsolja ki

• Mindighúzzakiadugaszolóaljzatotmielőtt

tartozékotcserélnevagybármitváltoztatnaagép

• Kapcsolórögzítő folyamatos használat esetére 5

• Egyenletes indítást biztosító sebességszabályozó 6

• Forgásirány változtatás 7

- amennyiben az A be/ki kapcsoló nem kattan

tökéletesen a helyére ne kapcsolja be gépét

! aforgásiránykizárólagagépteljesleállásaután

• A szerszámhegyek cseréje 8

- helyezze a szerszámhegyet a tokmányba, s tolja

olyan mélyre, amennyire csak lehet

! sohanehasználjonsérültbefogóvégű

• A gép vezetése és tartása

! munkaközbenmindvégigtartsagépetaszürke

színűmarkolatiterület(ek)en9

- a szellőzőnyílásokat E 2 mindig tartsa szabadon

- ne gyakoroljon túl nagy nyomást a gépre; hagyja,

hogy a gép dolgozzon ön helyett

• Fémekben történö fúráskor

- készítsünk kisméretü elöfuratot

- kenje időnként olajjal a fúróhegyet

• Csavarok faanyag végébe vagy szálirányába történö

behajtása elött készitsen elöfuratot

KARBANTARTÁS/SZERVIZ

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra E 2)

! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a

javítással csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skilmasters.com címen

• Veszély elkerülése céljából a sérült tápkábelt csak

SKIL szervizközpontban szabad kicserélni38

• Azelektromoskéziszerszámokat,tartozékokatés

csomagolástnedobjaaháztartásiszemétbe

(csak EU-országok számára)

- a használt villamos és elektronikai készülékekről

szóló 2002/96/EK irányelv és annak a nemzeti jogba

való átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és

környezetbarát módon újra kell hasznosítani

- erre emlékeztet a ! jelzés, amennyiben felmerül az

intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen

termék a következö szabványoknak vagy kötelezö

hatósági elöírásoknak megfelel: EN 60745, EN 55014,

a 2006/95/EK, 2004/108/EK, 2006/42/EK elöírásoknak

• Aműszakidokumentációakövetkezőhelyen

található: SKIL Europe BV (PT-SEU/PJE),

4825 BD Breda, NL Arno van der Kloot

• Az EN 60745 alapján végzett mérések szerint ezen

készülék hangnyomás szintje 84 dB(A) a

hangteljesítmény szintje 95 dB(A) (normál eltérés: 3 dB),

a rezgésszám ✱ m/s² (kézre-ható érték; szórás K =

✱ fém fúrásakor 2,7 (6502) / 2,9 (6504) m/s²

• A rezgés-kibocsátási szint mérése az EN 60745

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik

eszközzel történő összehasonlítására, illetve a

rezgésnek való kitettség előzetes felmérésére

használható fel az eszköznek az említett alkalmazásokra

történő felhasználása során

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy

amikor ugyan működik, de ténylegesen nem végez

munkát, jelentősen csökkentheti a kitettség szintjét

! azeszközéstartozékaikarbantartásával,

kezénekmelegentartásával,és

munkavégzésénekmegszervezésévelvédjemeg

magátarezgésekhatásaitól

CZ Vrtačka 6502/6504
