Typ produktu	Stacja parowa
Marka	BOSCH
Kompatybilne modele	TDS6030, TDS6080
Moc	2400 W
Pojemność zbiornika na wodę	1,5 L
Maksymalne ciśnienie pary	5 bar
Waga	4,0 kg
Wymiary (dł. x szer. x wys.)	30,0 x 20,0 x 30,0 cm
Zasilanie elektryczne	220-240 V, 50-60 Hz
Główne funkcje	EasyComfort, Calc'nClean, Eco, Pulsesteam, prasowanie pionowe, automatyczne wyłączanie
Konserwacja i czyszczenie	Odkamienianie kotła i żelazka, płukanie filtra antywapiennego, czyszczenie stopy wilgotną szmatką
Bezpieczeństwo	Automatyczne wyłączanie po 8 min, blokada SecureLock, ochrona gorącej powierzchni
Części zamienne i naprawialność	Filtr antywapienny, korek kotła, zbiornik Calc'nClean (w zależności od modelu)
Informacje ogólne	Użytkowanie domowe, maksymalna wysokość 2000 m, wymagane gniazdo z uziemieniem

Często zadawane pytania - TDS6030, TDS6080 BOSCH

Dlaczego woda wycieka przez otwory w stopie ?

Może się to zdarzyć przy pierwszym użyciu lub po dłuższym okresie nieaktywności. Odsuń żelazko od obszaru prasowania i naciskaj przycisk uwalniania pary, aż para będzie wydobywać się regularnie.

Co zrobić, jeśli żelazko dymi przy pierwszym użyciu ?

To normalne: resztki smaru fabrycznego spalają się. Ustaje po kilku minutach. Jeśli dym utrzymuje się, wyczyść stopę.

Jak przeprowadzić odkamienianie urządzenia ?

Gdy kontrolka Calc'nClean miga, wyłącz urządzenie, pozostaw do ostygnięcia na 2 godziny, opróżnij zbiornik i kocioł. Napełnij kocioł 300 ml wody, wstrząśnij, opróżnij. W przypadku żelazka napełnij zbiornik, naciśnij przycisk Calc'nClean na 2 sekundy, następnie trzymaj żelazko poziomo nad zlewem i naciśnij parę na 2 sekundy.

Jak napełnić zbiornik na wodę ?

Otwórz pokrywę napełniania (11), wlej wodę z kranu nie przekraczając poziomu maksymalnego (10). Nigdy nie używaj produktów (perfumy, ocet itp.). Gdy kontrolka (3) zaświeci się, napełnij ponownie i naciśnij przycisk (3).

Co oznacza automatyczne wyłączanie ?

Urządzenie wyłącza się automatycznie po 8 minutach nieaktywności. Słychać trzy sygnały dźwiękowe i migają kontrolki. Aby włączyć ponownie, naciśnij przycisk uwalniania pary (14).

Jak korzystać z funkcji prasowania pionowego ?

Trzymaj żelazko pionowo w odległości 15 cm od wiszącej odzieży i naciskaj przycisk uwalniania pary (14) w odstępach 5 sekund. Nigdy nie kieruj pary w stronę osoby lub zwierzęcia.

Do czego służy tryb Eco ?

Tryb Eco oszczędza energię i wodę, zapewniając dobre rezultaty dla większości ubrań. Naciśnij przycisk (4), aby go włączyć; kontrolka zaświeci się. Naciśnij ponownie, aby powrócić do trybu normalnego.

Jak zablokować żelazko na stacji ?

Użyj systemu SecureLock (13*): najpierw włóż piętę żelazka w podstawkę, a następnie zablokuj czubek, przesuwając system blokady w stronę żelazka.

Dlaczego urządzenie wydaje dźwięk pompy ?

To normalne: pompa doprowadza wodę do zbiornika pary. Jeśli hałas utrzymuje się bez przerwy, nie używaj urządzenia i skontaktuj się z autoryzowanym serwisem technicznym.

Jak wyczyścić stopę ?

Wytrzyj stopę wilgotną ściereczką bawełnianą po użyciu. Nigdy nie używaj gąbek ściernych ani środków chemicznych. Unikaj kontaktu z metalowymi przedmiotami, aby zachować powierzchnię.

INSTRUKCJA OBSŁUGI TDS6030, TDS6080 BOSCH

Ogólne instrukcje dotyczące bezpieczeństwa

□ Podczas użytkowania, odkamieniania i płukania otwór podgrzewacza wody jest pod ciśnieniem i nie wolno go otwierać. - Nie pozostawiaj żelazka bez nadzoru, gdy jest podłączone do sieci. - Przed napełnieniem urządzenia wodą oraz przed wylaniem wody po użyciu należy wyjąć wtyczkę z gniazdka. Urządzenie należy ustawić i używać na stabilnej powierzchni. Jeśli stoi ono na podstawce, powinna ona również stać na stabilnej powierzchni. - Nie używaj żelazka, jeśli upadło, ma widoczne oznaki uszkodzeń lub jeśli przecieka. W takim wypadku przed ponownym użyciem powinno zostać poddane kontroli w autoryzowanym serwisie technicznym. Aby uniknąć niebezpiecznych sytuacji, wszelkie wymagane prace i naprawy urządzenia, np. wymiana uszkodzonego przewodu zasilającego, muszą być wykonane przez wykwalifikowanego pracownika Autoryzowanego Centrum Serwisowego. - Urządzenie może być używane przez dzieci w wieku od 8 lat oraz przez osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, lub nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli są one nadzorowane lub zostały wcześniej odpowiednio poinstruowane na temat sposobu korzystania z urządzenia w bezpieczny sposób i rozumieją ryzyko z tym związane. Nie należy pozwalać dzieciom na zabawę urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez zapewnienia odpowiedniego nadzoru. Pamiętaj, aby w fazie rozgrzewania lub stygnięcia żelazko i przewód zasilający znajdowały się poza zasięgiem dzieci w wieku poniżej 8 lat. To urządzenie jest przeznaczone wyłącznie do użytku domowego, na wysokości nieprzekraczającej 2000 m nad poziomem morza. UWAGA. Gorąca powierzchnia. Powierzchnia może się nagrzewać podczas korzystania z urządzenia.

Ważne

• Prosimy o dokładne przeczytanie instrukcji obsługi urządzenia i przechowywanie jej w bezpiecznym miejscu, aby móc z niej skorzystać w razie potrzeby.
• Urządzenie spełnia międzynarodowe normy bezpieczeństwa.
• Niniejsze urządzenie zostało zaprojektowane wyłącznie do użytku domowego, w związku z czym wykluczone jest jego przemysłowe wykorzystanie.
• Używaj urządzenia wyłącznie do celów, do jakich jest przeznaczone, to jest do prasowania. Jakiekolwiek inne użycie uznawane jest za nieprawidłowe i w związku z tym za niebezpieczne. Producent nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego lub nieprawidłowego użycia.
• Przed podłączeniem urządzenia do sieci elektrycznej upewnij się, że napięcie sieci odpowiada napięciu wskazanemu na tabliczce znamionowej.
• Urządzenie powinno być podłączone do gniazdka z uziemieniem. Jeśli używasz przedłużacza, upewnij się, że dysponujesz gniazdkiem dwubiegunowym 16 A z uziemieniem.
• Nie podstawiaj urządzenia pod kran, aby napełnić zbiornik wodą.
• Nie odłączaj urządzenia z sieci pociągając za kabel.
• Nie zanurzaj żelazka lub generatora pary w wodzie ani w żadnym innym płynie.
• Nie pozostawiaj urządzenia w miejscu wystawionym na działanie czynników atmosferycznych (deszcz, słońce, szron, itp.)
• Podczas pracy urządzenie osiąga wysokie temperatury i generuje parę, co może być przyczyną oparzeń w przypadku niewłaściwego użycia. Uważaj, by kabel nie dotykał podstawy żelazka, kiedy jest ono rozgrzane.

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 11 września 2015 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dn. 23.10.2015 poz. 11688) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu

elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Opis

1. Przycisk Wł./Wył. z kontrolką
2. "Calc'nClean" przycisk usuwania osadu z kontrolką
3. Przycisk pustego zbiornika z kontrolką
4. Przycisk trybu energooszczędnego "Eco" z kontrolką
5. Przewód pary
6. Kabel zasilający
7. Uchwyt do przechowywania przewodu pary i kabla zasilającego
8. Pokrywka podgrzewacza / filtr odkamieniający „Calc'nClean" *
9. Zbiornik na wodę
10. Wskaźnik poziomu maksymalnego napełnienia
11. Pokrywka wlewu
12. Podstawka żelazka
13. Układ blokady żelazka „SecureLock" *
14. Przycisk uwalniania pary
15. Kontrolka pracy żelazka
16. Stopa żelazka
17. Zbiornik „Calc'nClean"

Wstęp

EasyComfort to proste, szybkie i bezpieczne prasowanie.

Odkryj nową jakość prasowania dzięki EasyComfort – nie trzeba zmieniać ustawień temperatury i męczyć się z sortowaniem rzeczy! Teraz wszystkie materiały, które trzeba prasować, od super delikatnych aż po grube, stają się gładkie w ciągu kilku chwil dzięki tylko jednokrotnemu ustawieniu temperatury. To oznacza więcej czasu na robienie innych rzeczy.

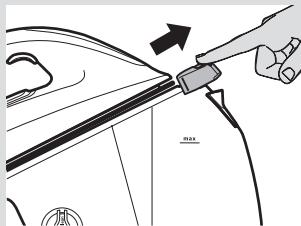

1. Napełnianie zbiornika wody

To urządzenie jest przystosowane do używania zwykłej wody z kranu.

Ważne: Nie stosować żadnych dodatkowych środków! Dolewanie innych płynów, takich jak perfumy, ocet, krochmal, woda uzyskana w wyniku skraplania w suszarkach bębnowych, systemach klimatyzacyjnych lub podobnych urządzeniach, albo dodawanie środków chemicznych, spowoduje uszkodzenia urządzenia. Wszelkie uszkodzenia spowodowane zastosowaniem jednego z wyżej wymienionych produktów nie podlegają reklamacji z tytułu gwarancji!

1 Otworzyć wlew (11). 2 Napełnić zbiornik (9) wodą. Nigdy nie napełniać zbiornika powyżej znaku „max” maksymalnego napełnienia (10)! 3 Zamknąć wlew. 4 Uzupełnić płyn w zbiorniku wody, jeśli zapali się kontrolka (3). Będzie można usłyszeć trzy sygnały dźwiękowe. Ważne: Po uzupełnieniu wcisnąć przycisk (3).

Wskazówka: W celu wydłużenia optymalnego działania funkcji pary, można zmieszać wodę bieżącą i destylowaną w proporcji 1:1. Jeśli dostępna w okolicy woda bieżąca jest bardzo twarda, należy ją zmieszać z wodą destylowaną w proporcji 1:2.

2. Podgrzewanie

1 Jeżeli stacja pary jest wyposażona w blokadę żelazka (13), zwolnić żelazko za pomocą przycisku. 2 Rozwinąć przewód doprowadzający parę (5) oraz kabel zasilający (6). Podłączyć kabel zasilający do uziemionego gniazda. 3 Włączyć urządzenie za pomocą przycisku (1). Kontrolki (1, 15) zaczną migać, informując, że urządzenie rozgrzewa się. 4 Kiedy żelazko jest gotowe do użycia, kontrolki (1, 15) będą się stale palić. Będzie słychać dwa sygnały dźwiękowe.

3. Prasowanie

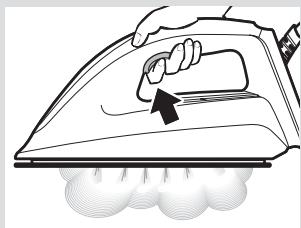

1 Wcisnąć przycisk uwalniania pary (14) w celu prasowania z wykorzystaniem pary.

Ważne: Podczas ustawiania żelazka na podstawce sprawdzić, czy tylna część górnej części panelu sterowania jest ustawiona w pozycji pokazanej na rysunku.

Wskazówka: w celu uzyskania lepszych wyników prasowania, ostatnie ruchy żelazkiem przy prasowaniu należy wykonać bez używania przycisku pary (14), aby umożliwić wysuszenie odzieży.

Funkcja „PulseSteam"

To urządzenie posiada specjalną funkcję umożliwiającą rozwiązywanie problemu trudnych do wyprasowania zagnieceń.

1. Wcisnąć przycisk uwalniania pary (14) dwukrotnie w krótkich odstępach czasu (dwa razy). Zostaną uwolnione mocne strumienie pary.

Pionowy strumień pary

Można go używać do usuwania zagnieceń z ubrań wiszących na wieszakach, z zwieszonych zasłon itp.

Trzymać żelazko w pozycji pionowej w odległości około 15 cm od ubrania, na które ma być rozpylana woda. 2. Kilkakrotnie nacisnąć przycisk wyrzutu pary (14), w co najmniej 5-sekundowych odstępach czasu między naciśnięciami.

Ostrzeżenie: nigdy nie kierować dyszy pary na osoby lub zwierzęta oraz nie prasować ubrań noszonych przez osoby.

4. Oszczędzanie energii

W przypadku wyboru trybu oszczędzania, można oszczędzać energię i osiągać dobre rezultaty podczas prasowania większości rodzajów ubrań.

1. Nacisnąć przycisk oszczędzania energii „Eco" (4). Zapali się kontrolka. 2. Aby przywrócić standardowe zużycie energii, należy ponownie wcisnąć przycisk „Eco". Zwykłe ustawienie zużycia energii jest zalecane tylko przy prasowaniu grubych i mocno pogniecionych tkanin.

5. Funkcja wyłączania automatycznego

Dla własnego bezpieczeństwa oraz w celu oszczędzania energii, urządzenie wyłącza się automatycznie po upływie 8 minut nieaktywności.

Będzie słychać trzy sygnały dźwiękowe, a kontrolki (1, 2, 3, 4) zaczną migać.

1. Aby ponownie włączyć stopień pary, należy nacisnąć przycisk uwalniania pary (14).

Czyszczenie i konserwacja

1. Usuwanie osadu

Ważne: Aby zachować urządzenia w dobrym stanie, przydaje się czas, aby usuwać kamień po pewnym okresie użytkowania. Kontrolka „Calc'nClean" (2) będzie migać oraz będzie słychać 3 sygnały dźwiękowe wskazujące na konieczność usunięcia kamienia.

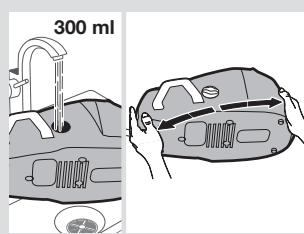

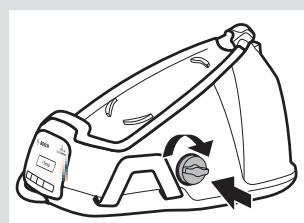

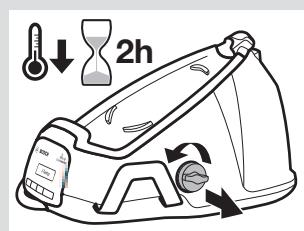

Usuwanie kamienia z podgrzewacza

1. Wyłączyć urządzenie za pomocą przycisku (1). Odłączyć urządzenie od zasilania i odstawić do schłodzenia przez co najmniej 2 godziny. 2. Opróżnić zbiornik. 3. Wyjąć żelazko z podstawki (12). 4. Odkręcić i zdjąć pokrywkę podgrzewacza (8). Opróżnić całkowicie podgrzewacz. 5. Wlać do zbiornika 300 ml wody z kranu. Zamknąć pojemnik i potrząsnąć przez kilka chwil. Następnie całkowicie go opróżnić.

Ważne: Aby uzyskać najlepsze wyniki, należy operację tę wykonać dwukrotnie.

Przed ponownym zamknięciem należy upewnić się, że w podgrzewaczu nie pozostała woda.

6. Jeżeli urządzenie wyposażone jest w filtr odkamieniający (8*), należy go umyć (patrz: rozdział „Oczyszczanie filtra odkamieniającego"). Wymienić i dokręcić nakrętkę.

Oczyszczanie filtra odkamieniającego *

1. Umieścić filtr odkamieniający pod kranem. 2. Spłukiwać, aż do całkowitego usunięcia osadu.

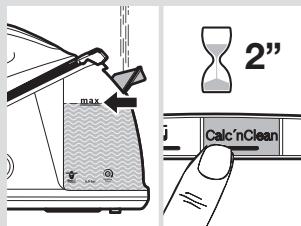

Usuwanie kamienia z żelazka

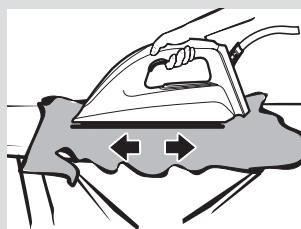

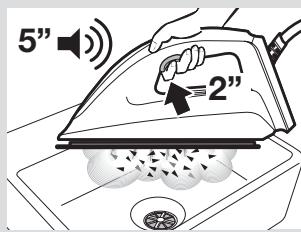

1. Wlać do zbiornika (9) wodę z kranu. 2. Umieścić wtyk kabla w gnieździe zasilania (6) i wcisnąć przycisk (1), aby włączyć urządzenie. 3. Przytrzymać przycisk odkamieniania (2) przez 2 sekundy. Kontrolka przycisku będzie się palić ciągłym światłem. 4. Poczekać, aż kontrolki (1) zapalą się na stałe. Będzie słychać dwa sygnały dźwiękowe. 5. Przytrzymać żelazko w pozycji horyzontalnej nad pustym zlewem, aby zebrać wodę. Jeżeli urządzenie jest wyposażone w pojemnik typu „Calc'nClean" (17*), umieścić na nim żelazko. 6. Przytrzymać przycisk odkamieniania (14) przez 2 sekundy. Proces odkamieniania uruchamiany jest automatycznie. Ostrzeżenie: Wrząca woda i para będą wydobywały się na zewnątrz, wypłukując kamień oraz inne znajdujące się wewnątrz osady. Podczas oczyszczania będzie słychać sygnał dźwiękowy co 5 sekund. 7. Po upływie ok. 3 minut żelazko wypuści parę. Będzie słychać długi sygnał dźwiękowy informujący o zakończeniu procesu usuwania kamienia. Urządzenie wyłączy się automatycznie. Aby oczyścić stopę żelazka (16), należy natychmiast zetrzeć wszelkie osady, przeciągając gorące żelazko po mokrej bawełnianej szmatce.

2. Czyszczenie urządzenia

W celu zapewnienia odpowiedniego działania należy je regularnie czyścić.

Ostrzeżenie! Ryzyko poparzenia!

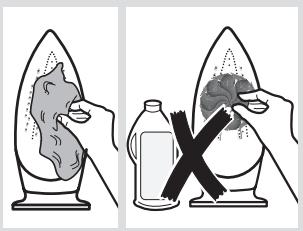

1. Jeżeli urządzenie jest tylko delikatnie zabrudzone, wystarczy wytrzeć je wilgotną szmatką i osuszyć. 2. Aby powierzchnia stopy pozostała gładka, nie należy dopuszczać do jej zetknięcia z ostrymi, metalowymi przedmiotami. Do czyszczenia stopy żelazka nigdy nie używać szorstkiej gąbki ani środków chemicznych.

Przechowywanie urządzenia

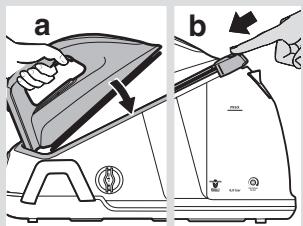

1 Odłącz urządzenie od źródła zasilania i odczekaj, aż ostygnie. (9) Opróżnij zbiorniczek na wodę. 2 Umieść żelazko na stacji pary na podstawie w pozycji stojącej (12). Jeżeli stacja pary jest wyposażona w system blokady żelazka (13*), zablokować urządzenie. Umieść stopę i zablokować końcówkę na żelazku. 3 Przechowuj przewód doprowadzający parę (5) oraz kabel zasilający (6) na uchwycie (7).

Rozwiązywanie problemów

Problem	Możliwe przyczyny	Rozwiȩzanie
Po sączeni użelazko zaczyna są dymiść.	1. Podczas pierwszego użycia: niedźole elementy uradzenia są w fabryce delikatniePokrywane smarem i dląte go przy pierwszym rożgrzewaniuźelazko要去 wydzielćtroché dymiu.2. Podczas kolejnych użć: stopaźelazka要去 byćzabrudzone.	1. jest to zjawisko normalne i zaniknie po krÓtkiej chwili.
		2. Wyczyśćstocę użelazka zgodnia ze wskazówkami zamieszyszczonymi w niniejszej instrukcjomi obshugi.
Problem	Mоżliwe przyczyny	Rozwiązanie
Przej otwory w stopie wydobywa są woda.	1. Woda skrapla są w rurach, gȩź funckija pary jest uzywna po raz pierwszy lub nie była uzywna przydzyszyc zras.	1. Odsunność zelazko od strefy prasowania i naciskać przycisk uwalniania pary do czasu,źwyworzy są para.
Ze stopy zelazka wydobywa są brud.	1. Wędrze zbiornika pary jest Pokryte kamieniem lub osadami mineralnymi.	1. Przemrowadzić cykl czyszczenersia (patrz: rozdział „Usuwanie osadu”).
	2. Zostały uzyte sądki chemicznne lub inne dodatki.	2. Nigdy nie dodawać produktów do wody (patrz rozdział: „Napełnianie zbiornika wody". OcZYScić stopość zelazka wilgotna szmatka.
Kontrolka „Calc'nClean" (2)Nie gaśnie.	1. Proces usuwania kamienia zostaw wstrzymany przyzekończemium.	1. Restartowyć zakończyć proceses usuwania kamienia.
Urzadzenia wydaje odglos pompomania.	1. Do zbiornika pary jest pompomania woda.	1. Jedt to zjawisko normalne.
	2. Dzwęk nie ustaje.	2. Jeźeli sygnat dzwierKnowy nie ustaje, nie korzystość ze staçji pary i skont⁺tata⁺wćć serwisem technicznych.
Spadek cijsnienia pary podczas prasowania.	1. Przycisk uwalniania pary byźby dlugo wączony, co oznacza,źby zbyt czȩstó uzywany.	1. Przycisk uwalniania pary nalezywcisć z zachowaniem odstepów czasu.
Podczas prasowania na ubraniu pojawaja są plamy z wody.	1. PowodemMZebyć para zgromadzonna na desce do prasowania.	1. Przetrzejć oslonę deski do prasowania z materiały i wysuszyć kuple wody zelazkiem.
Przewód pary Rozgrzewa są w trakcie uzywnia zelazka.	1. jest to zjawisko normalne. Spowodowane jest to przechodzeniem pary przyźwość podczas prasowania z opcjā pary.	1. Umieść wąź po przechiwnej stronie, aby nit dotykać go podczas prasowania.
Wyciek wody z podgrzewAACZA.	1. Lużna pokrywkapodgrzewAACZA (8).	1. Dokręcić sukropywkiego

Jeżeli nie wyeliminuje to problemu, należy skontaktować się z serwisem.

Ten podręcznik można pobrać z lokalnej strony internetowej firmy Bosch.
