INSTRUKCJA OBSŁUGI LE32A330 SAMSUNG

1360 X 768 @ 60 Hz 1360 X 768 @ 60 Hz 10W x 2 10W x 2 1013 X 93 X 602 mm 1013 X 300 X 652 mm 1084 X 95 X 639 mm 1084 X 300 X 690 mm 21 kg 22 kg 10 °C ~ 40 °C (50 °F 104 °F) 10 % ~ 80 %, nem kondenzáló -20 °C ~ 45 °C (-4 °F 113 °F) 5 % ~ 95 %, nem kondenzáló -20˚ ~ 20˚ A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. Ez a készülék a B osztályba tartozó digitális készülék. A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg. Magyar - 33 BN68-01518A-Hun-0410.indd 33 2008-04-10 2:58:18 Kontakt do SAMSUNG WORLDWIDE Jeżeli masz jakieś uwagi lub pytania w sprawie produktów marki Samsung, skontaktuj się z naszą infolinią. (Dalsze informacje znajdują się na ostatniej stronie.) Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomych obrazów. Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.

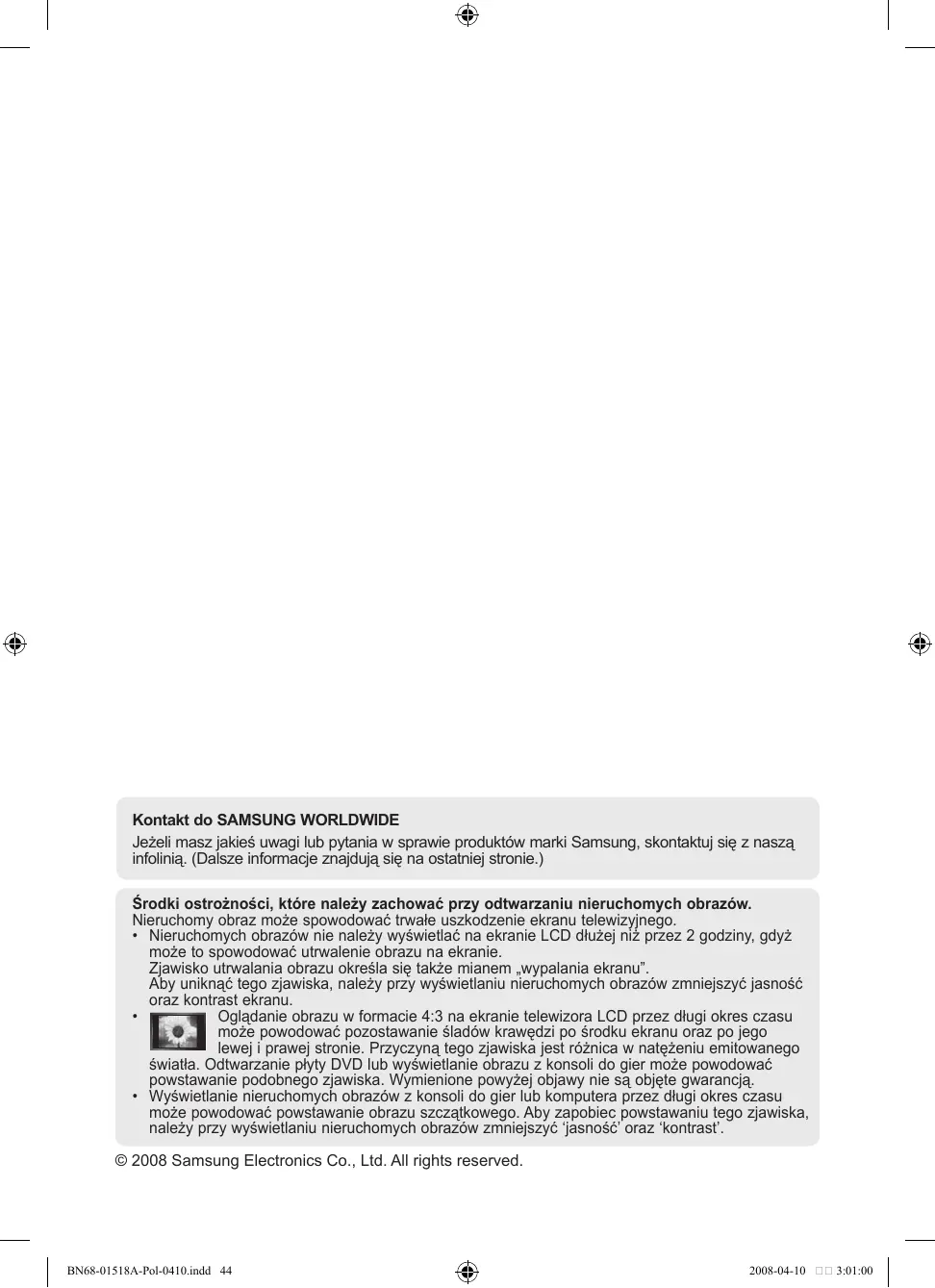

• Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż może to spowodować utrwalenie obrazu na ekranie. Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”. Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć jasność oraz kontrast ekranu. Oglądanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego światła. Odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować powstawanie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją.
• Wyświetlanie nieruchomych obrazów z konsoli do gier lub komputera przez długi okres czasu może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć ‘jasność’ oraz ‘kontrast’. © 2008 Samsung Electronics Co., Ltd. All rights reserved. BN68-01518A-Pol-0410.indd 44 2008-04-10 3:01:00 Spis treści PODŁĄCZANIE PRZEWODÓW I PRZYGOTOWYWANIE TELEWIZORA DO PRACY Lista części.......................................................... 2 Instalowanie podstawy........................................ 2 Instalowanie wspornika do montażu naściennego..... 2 Opis panelu sterowania . .................................... 3 Opis panelu złączy ..................................................4 Opis pilota........................................................... 6 Wkładanie baterii do pilota.................................. 7 Włączanie i wyłączenie....................................... 7 Przestawianie telewizora w tryb gotowości......... 7 Przeglądanie menu............................................. 8 Korzystanie z przycisku TOOLS.......................... 8 Przeglądanie menu............................................. 9

PROGRAMOWANIE KANAŁÓW

• Automatyczne programowanie kanałów p. 10
• Ręczne programowanie kanałów p. 11
• Dodawanie i blokowanie kanałów p. 12
• Porządkowanie kolejności zaprogramowanych kanałów p. 13
• Nadawanie nazw kanałom p. 13
• Dostrajanie odbioru kanałów p. 14
• USTAWIANIE OBRAZU Zmiana trybu wyświetlania obrazu p. 15
• Dostosowanie obrazu niestandardowego p. 16
• Przywracanie domyślnych ustawień obrazu p. 17
• Konfiguracja opcji obrazu p. 18
• Wyświetlanie obrazu w obrazie (PIP) p. 20
• USTAWIANIE ZEGARA Ustawianie i wyświetlanie zegara p. 23
• Nastawianie automatycznego wyłączania p. 23
• Automatyczne włączanie i wyłączanie telewizora p. 24
• OPIS FUNKCJI Wybieranie języka p. 24
• Melodia/ Oszcz. energii p. 25
• Wybieranie źródła Edytowanie nazw źródeł sygnału wejściowego 27 p. 26

USTAWIANIE OBRAZU Z KOMPUTERA

Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP)............. 28 Tryby wyświetlania............................................ 28 Konfiguracja telewizora za pośrednictwem komputera......................................................... 29

ZALECENIA DOTYCZĄCE UŻYTKOWANIA

• Telegazeta p. 30
• Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu) p. 31
• Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem p. 32
• Parametry techniczne p. 33

Funkcje dźwięku................................................ 21 Wybieranie trybu dźwięku................................. 22 Polski Symbole Naciśnij Uwaga Przycisk jednodotykowy Polski - BN68-01518A-Pol-0410.indd 1 2008-04-10 3:01:00 Lista części Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą. M4XL16 Pilot zdalnego sterowania i baterie (AAA x 2) Kabel zasilający

• Karta gwarancyjna Wkręty do podstawy X4 Podstawa

• Podręcznik zasad bezpieczeństwa Ściereczka do czyszczenia

• Karty rejestracyjne Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach) W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone Instalowanie podstawy

Podłącz telewizor LCD oraz podstawę. Telewizor powinien być przenoszony przez co najmniej dwie osoby. Upewnij się, że w trakcie montażu podstawy odróżniłeś jej przód od tyłu. Przymocuj dwie śruby w pozycji 1, a dwie pozostałe w pozycji 2. ➣ Podnieś produkt i dokręć śruby.Jeśli przymocowujesz śruby do telewizora LCD umieszczonego na podłodze, to można go pochylić na jedną stronę.

Podstawa jest montowana w przypadku modeli o przekątnej ekranu wynoszącej co najmniej 37 cali. Instalowanie wspornika do montażu naściennego Wspornik (sprzedawany oddzielnie) umożliwia zamontowanie telewizora na ścianie. Szczegółowe informacje dotyczące instalacji wspornika można znaleźć w instrukcji dołączonej do zestawu do montażu na ścianie. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi. Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego instalowania telewizora. Nie należy instalować zestawu do montażu naściennego, kiedy telewizor jest włączony. Może to spowodować obrażenia ciała powstałe w wyniku porażenia prądem. ➣ Odłącz podstawę i zakryj nasadką otwór znajdujący się na spodzie, dokręcając dwa wkręty. Polski - BN68-01518A-Pol-0410.indd 2 2008-04-10 3:01:01 Opis panelu sterowania Przyciski panelu bocznego

Kolor i kształt produktu mogą się różnić w zależności od modelu. 1 SOURCE Przełączanie pomiędzy dostępnymi źródłami sygnału wejściowego (TV, Złącze, AV, Moduł, PC, HDMI1, HDMI2). W menu ekranowym tego przycisku używa się tak, jak przycisku ENTER na pilocie zdalnego sterowania. 2 MENU Wyświetlanie menu ekranowego z funkcjami telewizora.

5 Głośniki (Zasilanie) Naciśnij, aby włączyć lub wyłączyć telewizor. Wskaźnik zasilania Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości. Czujnik pilota Pilot zdalnego sterowania należy skierować w to miejsce w telewizorze. Zwiększanie / zmniejszanie poziomu głośności. W menu ekranowym przycisków używa się w taki sam sposób, jak przycisków i na pilocie zdalnego sterowania. Zmiana kanału. W menu ekranowym przycisków używa się w taki sam sposób, jak przycisków i na pilocie zdalnego sterowania. (Bez użycia pilota zdalnego sterowania można włączyć telewizor przy użyciu przycisków kanałów). Polski - BN68-01518A-Pol-0410.indd 3 2008-04-10 3:01:03 Opis panelu złączy

Kolor i kształt produktu mogą się różnić w zależności od modelu.

Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora. Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym kolorze. Polski - BN68-01518A-Pol-0410.indd 4 2008-04-10 3:01:03

1 PC IN [PC] / [AUDIO]

- Złącza wejść audio i wideo do podłączenia komputera. 2 COMPONENT IN - Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego („PR”, „PB”, „Y”) z tyłu telewizora, a pozostałe końce do odpowiednich wyjść wideo w odtwarzaczu DVD. - W przypadku podłączenia dekodera i odtwarzacza DVD należy połączyć ze sobą te urządzenia, a następnie podłączyć odtwarzacz DVD do złącza komponentowego („PR”, „PB”, „Y”) telewizora. - Gniazda PR, PB i Y urządzeń zewnętrznych (odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub Y, Cb i Cr. - Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza [R - AUDIO - L] z tyłu telewizora, a drugi koniec do odpowiednich wyjść audio w odtwarzaczu DVD.

3 HDMI IN 1, HDMI IN 2

- Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami DVD). - Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy. - Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2. ➣ Co to jest HDMI? - „High Definition Multimedia interface” (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku. - Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy.

DVI IN (HDMI2) [R-AUDIO-L]

- Złącza wyjść audio DVI do podłączenia zewnętrznych urządzeń. ➣ Obsługiwane tryby dla złączy HDMI/DVI i Moduł 480i

HDMI/DVI 50 Hz HDMI/DVI 60 Hz Moduł 480p

- Kable sygnału dźwięku RCA należy podłączyć do złącza AUDIO OUT [R-AUDIO-L] z tyłu telewizora, a drugi koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego. 5 ANT IN Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł: - anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej 6 Złącze SERVICE - Złącze tylko do użytku serwisowego. 7 EXT Złącze EXT Wideo

Sygnał wejściowy Audio (L/P)

Sygnał wyjściowy Wideo + Audio (L/P) Dostępny jest tylko sygnał TV. - Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt video. Polski - BN68-01518A-Pol-0410.indd 5 2008-04-10 3:01:03

8 AV IN [VIDEO] / [R-AUDIO-L]

- Podłącz telewizor do gniazda RCA urządzenia audio-wideo, takiego jak magnetowid, odtwarzacz DVD czy kamera. - Podłącz kable audio RCA do złączy [R - AUDIO - L] z tyłu telewizora, a drugi ich koniec do odpowiednich wyjść audio w odbiorniku A/V. 9 Zabezpieczenie Kensington (w zależności od modelu) - Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. - Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora. - W zależności od modelu, umiejscowienie zabezpieczenia Kensington może być różne. Opis pilota 1 Przycisk trybu gotowości telewizora 2 Bezpośrednie wybieranie trybu telewizora 3 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów. 4 Wybieranie kanałów o numerach jedno-/ dwucyfrowych. 5 +: Zwiększanie głośności -: Zmniejszanie głośności Chwilowe wyciszenie dźwięku Szybkie wybieranie najczęściej używanych funkcji. Wyświetlanie informacji o aktualnie oglądanym programie Kolorowe przyciski: służą one do przeglądania listy kanałów itp. Umożliwia wyświetlenie listy kanałów na ekranie Wybieranie źródła sygnału wejściowego # Poprzedni kanał $ P<: Następny kanał P>: Poprzedni kanał Powrót do poprzedniego menu Sterowanie kursorem w menu Wyjście z menu ekranowego Wybieranie formatu obrazu Wyświetla ekran menu głównego Bezpośrednie wybieranie trybu HDMI. Wyświetlanie menu oraz potwierdzanie zmian.

Funkcje telegazety 2 Zamknięcie ekranu telegazety. 7 Wybieranie rozmiaru telegazety 8 Wyświetlanie ukrytego tekstu 9 Wybieranie tematu Fastext 0 Umożliwia wybór opcji Telegazeta, Podwójny ekran oraz Mix (Telegazeta i obraz). ! Zapisywanie stron telegazety @ Wybór trybu telegazety. (LIST/FLOF) # Wyświetlanie podstrony $ P<: Następna strona telegazety P>: Poprzednia strona telegazety % Zatrzymanie telegazety & Wyjście z trybu telegazety ( Spis treści telegazety TOOLS P.SIZE Silne źródło światła może być przyczyną nieprawidłowego działania pilota. Polski - BN68-01518A-Pol-0410.indd 6 2008-04-10 3:01:04 Wkładanie baterii do pilota

1. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.

2. Włóż dwie baterie o rozmiarze AAA.

➣ Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz komory.

3. Załóż ponownie osłonę komory baterii.

➣ Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie baterii i umieszczenie ich w suchym i chłodnym mi ejscu.

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy:

1. Czy włączone jest zasilanie telewizora?

2. Czy bieguny plus i minus baterii nie zostały zamienione?

3. Czy baterie nie są wyczerpane?

4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla

5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub

neonów? Włączanie i wyłączenie Przewód zasilający podłącza się z tyłu telewizora.

1. Podłącz przewód zasilający do odpowiedniego gniazda.

➣ Na panelu telewizora zacznie świecić wskaźnik trybu gotowości.

2. Naciśnij przycisk P na panelu telewizora.

➣ W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TV na pilocie zdalnego sterowania. ➣ Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora.

3. Użyj przycisków numerycznych (0−9) lub przycisków zmiany kanału w górę/w dół

na pilocie, bądź skorzystaj z przycisku na panelu telewizora. ➣ Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim mają być wyświetlane menu.

4. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER .

Przestawianie telewizora w tryb gotowości Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia posiłku).

1. Naciśnij przycisk POWER na pilocie.

➣ Ekran zostanie wyłączony, zaś na panelu telewizora zacznie świecić czerwony wskaźnik trybu gotowości.

2. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER , przyciski numeryczne (0~9),

przycisk TV lub przycisk zmiany kanału (</>). ➣ Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV, wyjmując odpowiednie przewody z gniazd. Polski - BN68-01518A-Pol-0410.indd 7 2008-04-10 3:01:04 Przeglądanie menu

Włącz zasilanie telewizora, po czym naciśnij przycisk MENU . Na ekranie pojawi się menu główne.Po jego lewej stronie znajdują się ikony:obrazu, dźwięku, kanału, ustawień, wejścia. Za pomocą przycisków ▲ lub ▼ wybierz jedną z ikon. Następnie naciśnij przycisk ENTER w celu wyświetlenia podmenu. Naciśnij przycisk EXIT, aby zamknąć menu. ➣ Menu ekranowe zniknie po upływie około minuty.

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność TOOLS Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja Wejdź Wróć P.SIZE Korzystanie z przycisku TOOLS Przycisk TOOLS służy do szybkiego i łatwego wybierania najczęściej używanych funkcji. Menu „Narzędzia” zmienia się w zależności od aktywnego sygnału zewnętrznego.

Naciśnij przycisk TOOLS. Pojawi się menu „Narzędzia”. Wybierz menu za pomocą przycisków ▲ lub ▼. Używając przycisków ▲/▼/◄/►/ENTER można wyświetlić, zmienić lub uaktywnić wybrane pozycje.Bardziej szczegółowy opis wszystkich funkcji przedstawiono na odpowiedniej stronie. ♦ Tryb obrazu, patrz str. 15 ♦ Tryb dźwięku, patrz str. 21 ♦ Automatycz. wył., patrz str. 23 ♦ SRS TS XT, patrz str. 21 ♦ Oszcz. energii, patrz str. 25 ♦ Dual l-ll, patrz str. 22 ♦ PIP, patrz str. 20 ♦ Auto dopasowanie, patrz str. 29 Narzędzia Tryb obrazu Tryb dźwięku : Automatycz. wył. : SRS TS XT : Oszcz. energii : Dual l-ll : Nawigacja Standardowy ► Użytkownika Wył Wył Wył Mono Regulacja Wyjdź TOOLS P.SIZE Polski - BN68-01518A-Pol-0410.indd 8 2008-04-10 3:01:05 Przeglądanie menu Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne podstawowe ustawienia są wyświetlane automatycznie w odpowiedniej kolejności. Poniżej opisano dostępne ustawienia. Plug & Play

1. Naciśnij przycisk POWER na pilocie.

Start Plug & Play. Na ekranie pojawi się komunikat „Start Plug & Play.” z zaznaczonym przyciskiem „OK”.

2. Wybierz odpowiedni język, naciskając przycisk lub .

Naciśnij przycisk ENTER , aby potwierdzić wybór. Enter

3. Za pomocą przycisku ◄ lub ► wybierz opcję „Tryb sklepowy” lub

„Tryb domowy” i naciśnij przycisk ENTER . ➣ W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora na tryb Dom. ➣ Tryb Tryb sklepowy jest przeznaczony tylko do użytku w sklepie. ➣ Jeśli urządzenie ustawiono przez przypadek na tryb „Tryb sklepowy”, aby powrócić do trybu standardowego „Tryb domowy” nacisnąć przycisk głośności na panelu telewizora.Gdy pojawi się menu ekranowe głośności, naciśnij i przytrzymaj przez 5 sekund przycisk MENU znajdujący się na panelu telewizora.

4. Pojawi się komunikat „Sprawdź antenę.” z wybranym przyciskiem „OK”.

Naciśnij przycisk ENTER . ➣ Sprawdź, czy kabel antenowy został podłączony prawidłowo.

5. Wybierz odpowiedni kraj, naciskając przycisk lub .

Naciśnij przycisk ENTER , aby potwierdzić wybór.

6. Na ekranie pojawi się menu „Wyszukiwanie automatyczne” z zaznaczoną pozycją „Uruchom”. Naciśnij

przycisk ENTER . ➣ Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie. ➣ Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”. ➣ Naciśnij przycisk ENTER w dowolnej chwili, aby przerwać proces programowania.

7. Naciśnij przycisk ENTER .

Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk lub . Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk lub . ➣ Za pomocą przycisków numerycznych na pilocie można ustawić wartości dla ustawień „Mies”, „Data”, „Rok”, „godz.” i „Minuta”.

8. Naciśnij przycisk ENTER , aby potwierdzić ustawienie. Zostanie wyświetlony komunikat „Miłego

oglądania”. Po zakończeniu naciśnij przycisk ENTER . ➣ Komunikat zniknie po kilku sekundach, nawet gdy nie zostanie naciśnięty przycisk ENTER . Język: Wybierz język. Kraj: Wybierz kraj. Wyszukiwanie automatyczne: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na danym obszarze. Ust. zegara: Ustawianie zegara telewizora. Polski - BN68-01518A-Pol-0410.indd 9 2008-04-10 3:01:05 Ponowne uaktywnianie funkcji…

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Naciśnij ponownie przycisk ENTER , aby wybrać opcję

„Plug & Play”. Wicej informacji na temat opcji ustawieznajduje si na stronie 9. ➣ Funkcja „Plug & Play” dostępna jest tylko w trybie telewizora.

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź

Wróć Automatyczne programowanie kanałów Telewizor sam wyszukuje częstotliwości, na których nadawane Kanał są programy na danym obszarze (dostępność poszczególnych Kraj : Belgia Wyszukiwanie automatyczne kanałów zależy od obszaru). Wyszukiwanie ręczne Numery przypisywane programom automatycznie mogą jednak Menedżer kanałów Sortuj nie odpowiadać numerom faktycznym lub preferowanym przez Nazwa Dostrój użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Nawigacja Wejdź Wróć Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER .

2. Naciśnij przycisk ENTER , aby wybrać opcję „Kraj”.

3. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER , aby potwierdzić wybór.

4. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie automatyczne”, a następnie naciśnij

5. Naciśnij przycisk ENTER .

➣ Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów. ➣ W dowolnym momencie naciśnij przycisk ENTER , aby przerwać programowanie i powrócić do menu „Kanał”.

6. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”.

(Patrz str. 13) Polski - 10 BN68-01518A-Pol-0410.indd 10 2008-04-10 3:01:06 Ręczne programowanie kanałów W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu: ♦ Zdecydować, czy zaprogramować poszczególne wyszukane kanały. Kanał

Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój ♦ Wskazać numer programu, pod którym ma się znaleźć dany kanał.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER . Nawigacja

2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie

ręczne”, a następnie naciśnij przycisk ENTER . Wejdź

Wróć Wyszukiwanie ręczne Program System obrazu System fonii Kanal Szukaj Zapisz :P1 : Auto : BG :S6 : 140 MHz

3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a

następnie naciśnij przycisk ENTER .

4. Po zakończeniu regulacji ustawień naciśnij przycisk

ENTER . Nawigacja Wejdź

Naciśnij przycisk EXIT, aby zamknąć menu.

Program (Numer programu, który ma zostać przypisany kanałowi) − Naciskaj przycisk ▲ lub ▼ aż do momentu wyświetlenia właściwego numeru. Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0~9).

ystem obrazu: Auto/PAL/SECAM/NTSC4.43 − Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu obrazu. Wróć ♦ System fonii: BG/DK/I/L − Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu fonii.

Kanał (Jeśli znasz numer kanału, który ma zostać zapisany) − Za pomocą przycisków ▲ lub ▼ wybierz opcję C (kanał TV odbierany poprzez antenę) lub S (kanał TV kablowej). − Naciśnij przycisk ►, a następnie za pomocą przycisków ▲ lub ▼ wybierz odpowiedni numer. ➣ Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0~9). ➣ Jeśli występują zakłócenia lub nie słychać dźwięku, wybierz inny system dźwięku. Szukaj (W przypadku braku znajomości numerów kanałów) − Naciśnij przycisk ▲ lub ▼, aby rozpocząć wyszukiwanie. − Tuner przeszukuje skalę częstotliwości, dopóki na ekranie nie pojawi się pierwszy kanał lub kanał, którego numer został podany przez użytkownika. ♦ Zapisz (W przypadku programowania numeru kanału oraz programu) − Wybierz opcję „OK”, naciskając przycisk ENTER .

(tryb programowy): Po zakończeniu strojenia stacjom nadającym na danym obszarze przypisane zostaną numery od P00 do P99. Następnie można wybrać kanał, wprowadzając jego numer w tym trybie.

(tryb kanałów antenowych): W tym trybie kanał wybiera się przez wprowadzenie wartości, na której dana stacja nadaje program.

(tryb kanałów kablowych): W tym trybie kanał wybiera się przez wprowadzenie numeru przypisanego do kanału w sieci telewizji kablowej. Polski - 11 BN68-01518A-Pol-0410.indd 11 2008-04-10 3:01:07 Dodawanie i blokowanie kanałów Za pomocą menedżera kanałów można wygodnie blokować lub dodawać kanały. Kanał

Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER .

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Menedżer kanałów”, a następnie naciśnij przycisk ENTER . ♦ Dodawanie kanałów Za pomocą Listy kanałów można dodawać kanały. Nawigacja Lista kanałów Blokada rodzicielska : Wył Wybierz opcję „Lista kanałów”, naciskając przycisk ENTER .

4. Przejdź do pola ( ) za pomocą przycisków ▲,▼,◄ lub ► i

wybierz kanał, który ma zostać dodany, a następnie naciśnij przycisk ENTER , aby dodać kanał. Po ponownym naciśnięciu przycisku ENTER symbol ( ) obok kanału znika, co oznacza, że kanał nie został dodany.

Ikona „ ” jest aktywna, jeśli opcja „Blokada rodzicielska” jest włączona. Wróć Menedżer kanałów

Wejdź Nawigacja Wejdź

Wróć Lista kanałów P 1 C3 1 / 10 Prog. ♦ Blokowanie kanałów Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku.

4 C75 Za pomocą przycisków ▲ lub ▼ wybierz opcję „Blokada rodzicielska”, a następnie naciśnij przycisk ENTER .

6. Wybierz opcję „Wł” za pomocą przycisków ▲ lub ▼, a

następnie naciśnij przycisk ENTER .

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Lista kanałów”, a następnie naciśnij przycisk ENTER .

8. Przejdź do pola „ ” za pomocą przycisków ▲,▼,◄ lub ►

i wybierz kanał, który ma zostać zablokowany, a następnie naciśnij przycisk ENTER . 3 C74 5 C76 6 S3 7 S4 8 S6 9 S7 Dodaj Zablokuj Nawigacja Wejdź Strona Wróć

Po ponownym naciśnięciu przycisku ENTER symbol ( ) obok kanału znika, co oznacza, że kanał został odblokowany. ➣ Po włączeniu opcji Blokada rodzicielska na ekranie zostanie wyświetlone niebieskie tło.

9. Naciśnij przycisk EXIT, aby zamknąć menu.

TOOLS Wybierz ustawienie „Wł” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „ ”. pcje te można ustawić również za pomocą przycisku CH LIST na pilocie P.SIZE Polski - 12 BN68-01518A-Pol-0410.indd 12 2008-04-10 3:01:08 Porządkowanie kolejności zaprogramowanych kanałów Operacja ta umożliwia zmianę numerów przypisanych do programów zapisanych w pamięci. Na ogół jest to konieczne po użyciu funkcji automatycznego programowania kanałów.

Kanał Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Kanał” analogowy, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Sortuj”, a

Nawigacja Wejdź następnie naciśnij przycisk ENTER . Sortuj Prog. Prog. Nazwa

3. Za pomocą przycisków ▲ lub ▼ wybierz numer kanału, który

C-----chcesz zmienić. Naciśnij przycisk ENTER . C23

S06 ----➣ Wybrany numer i nazwa kanały zostaną przesunięte w S07 ---- 4 S09 ----prawo. S12 ---- 6 S13 ---- 7 S14 ----4. Za pomocą przycisków ▲ lub ▼ wybierz numer programu, na S17 ----9 C21 ----który ma zostać przeniesiony kanał.

5. Naciśnij przycisk ENTER . Kanał zostanie przeniesiony na

nową pozycję, zmieniając odpowiednio ułożenie pozostałych kanałów.

6. Powtórz czynności opisane w punktach od 3 do 5 dla wszystkich sortowanych kanałów.

7. Naciśnij przycisk EXIT, aby zamknąć menu.

Wróć Wróć Nadawanie nazw kanałom Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę można później zmienić na dowolną inną.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Nazwa”, a

następnie naciśnij przycisk ENTER .

3. Jeśli to konieczne, za pomocą przycisków lub wybierz

kanał, któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTER . ➣ Wokół pola nazwy zostanie wyświetlony pasek wyboru.

Należy... wybrać literę, numer lub symbol nacisnąć przycisk lub przejść do następnej litery nacisnąć przycisk przejść do poprzedniej litery nacisnąć przycisk potwierdzić nazwę nacisnąć przycisk ENTER

Kanał Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój Nawigacja Wejdź

Dostępne są następujące znaki:litery alfabetu (A–Z) / cyfry (0–9) / znaki specjalne (+, -, *, /, spacja).

5. Powtórz czynności opisane w punktach od 3 do 4, aby zmienić nazwy innych kanałów.

6. Naciśnij przycisk EXIT, aby zamknąć menu.

Polski - 13 BN68-01518A-Pol-0410.indd 13 2008-04-10 3:01:09 Dostrajanie odbioru kanałów Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie danego kanału do najlepszego odbioru.

1. Użyj przycisków numerycznych do bezpośredniego wybrania

kanału, który chcesz dostroić.

2. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk lub , aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER .

3. Za pomocą przycisków lub wybierz opcję „Dostrój”, a

następnie naciśnij przycisk ENTER .

4. Naciśnij przycisk lub , aby dopasować częstotliwość.

Naciśnij przycisk ENTER .

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Dostrojone kanały, które zostały zapisane oznaczane są gwiazdką „*” po prawej stronie numeru kanału w nagłówku kanału. Numer kanału będzie wyświetlany na czerwono. ➣ W celu zresetowania dostrojenia należy za pomocą przycisku ▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk ENTER .

Kanał Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój Nawigacja Wejdź

Zeruj Zmiana Wejdź Wróć Polski - 14 BN68-01518A-Pol-0410.indd 14 2008-04-10 3:01:09 Zmiana trybu wyświetlania obrazu Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Obraz”.

2. Naciśnij ponownie przycisk ENTER , aby wybrać opcję „Tryb”.

3. Naciśnij przycisk lub , aby wybrać żądany efekt obrazu.

Naciśnij przycisk ENTER .

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania w jasnym pomieszczeniu. Standardowy: T ryb wyświetlania obrazu odpowiedni do normalnego otoczenia. Film: T ryb wyświetlania obrazu odpowiedni do ciemnych pomieszczeń.

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja

Wejdź Tryb : Standard Dynamiczne Podświetlenie Standardowy 7 Kontrast Film Jasność 45 TOOLS Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla każdego źródła sygnału wejściowego. Nawigacja Wejdź Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać jedno z ustawień obrazu. Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz „Tryb obrazu”

3. Za pomocą przycisków ◄ lub ► wybierz żądaną opcję.

4. Carregue no botão EXIT ou TOOLS para sair.

Wróć Obraz Wróć P.SIZE Narzędzia Tryb obrazu Tryb dźwięku : Automatycz. wył. : SRS TS XT : Oszcz. energii : Dual l-ll : Nawigacja Standardowy ► Użytkownika Wył Wył Wył Mono Regulacja Wyjdź Polski - 15 BN68-01518A-Pol-0410.indd 15 2008-04-10 3:01:10 Dostosowanie obrazu niestandardowego Telewizor dysponuje ustawieniami pozwalającymi na regulację jakości obrazu.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z

punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” na stronie 15.

2. Naciśnij przycisk lub , aby wybrać odpowiednią opcję.

Naciśnij przycisk ENTER .

3. Naciśnij przycisk lub , aby zmniejszyć lub zwiększyć wartość

wybranej opcji. Naciśnij przycisk ENTER .

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Podświetlenie: Jasność ekranu można dostosować poprzez regulację podświetlenia panelu LCD.(0~10) Kontrast: Regulacja różnicy jasności/ciemności między obiektami a tłem. Jasność: Regulacja jasności całego ekranu. Ostrość: Regulacja konturów obiektów, aby były bardziej ostre lub łagodne. Kolor: Regulacja jasności kolorów. Odcień: Regulacja kolorów obiektów – dodawanie lub zmniejszanie ilości czerwonego i zielonego koloru – w celu nadania im bardziej naturalnego wyglądu.

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja Wejdź Wróć

Regulacja Wróć Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. W trybie PC można dokonywać zmian jedynie w opcjach „Podświetlenie”, „Kontrast” lub „Jasność”. (26, 32, 37 cali) W trybie PC można dokonywać zmian jedynie w opcjach „Kontrast” lub „Jasność”. (40 cali) W trybach systemu PAL – telewizor, tryb rozszerzony, AV nie można używać funkcji „Odcień”. Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 17). Zmniejszenie jasności obrazu spowoduje spadek ilości energii zużywanej w czasie działania urządzenia, co w rezultacie prowadzi do obniżenia ogólnych kosztów eksploatacji. Polski - 16 BN68-01518A-Pol-0410.indd 16 2008-04-10 3:01:11 Przywracanie domyślnych ustawień obrazu Ustawienia obrazu można przywrócić do fabrycznych wartości domyślnych.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie

z punktami od 1 do 3 opisanymi w części „Zmiana trybu wyświetlania obrazu” na stronie 15.

2. Za pomocą przycisków lub wybierz opcję „Zeruj”, a

następnie naciśnij przycisk ENTER .

3. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „OK” lub „Anuluj”.

Naciśnij przycisk ENTER .

4. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Anuluj Nawigacja Wejdź Wróć Polski - 17 BN68-01518A-Pol-0410.indd 17 2008-04-10 3:01:11 Konfiguracja opcji obrazu

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Obraz”.

2. Za pomocą przycisków lub wybierz opcję „Opcje obrazu”, a

następnie naciśnij przycisk ENTER .

3. Wybierz odpowiednią opcję, naciskając przycisk lub . Naciśnij

4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ W trybie PC, w ramach opcji „Opcje obrazu” można zmieniać jedynie wartości dla „Ton kolorów” oraz „Rozmiar”. ♦ Ton kolorów: Zimny2/Zimny1/Normalny/Ciep.1/Ciep.2 Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów. ➣ Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu. ➣ „Ciep.1” lub „Ciep.1” są aktywowane wyłącznie wtedy, gdy używany jest tryb obrazu „Film”

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja

Wejdź Wróć Opcje obrazu Ton kolorów Rozmiar Tryb ekranu Cyf. red. szumu Czerń HDMI Nawigacja : Normalny : Auto szeroko. : 16:9 : Auto : Normalny Wejdź

Wróć ♦ Rozmiar: Auto szeroko/16:9/Szer. powiększ/Powiększenie/4:3/Bez overscanu Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom użytkownika. Auto szeroko.: A utomatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”. 16:9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla filmów DVD oraz innych programów szerokoekranowych. Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3. Powiększenie: P owiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu. 4:3: Jest to ustawienie domyślne dla filmów wideo i programów nadawanych w normalnym formacie obrazu. Bez overscanu: Funkcja ta zapobiega okrojeniu obrazu podczas wyświetlania go w sygnale HDMI (720p/1080i) lub Moduł (1080i).

Funkcja „Auto szeroko.” jest dostępna tylko w trybie „TV”, „Złącze” i „AV”. W trybie PC można wybierać tylko tryby „16:9” i „4:3”. Można dostosowywać oraz zapisywać ustawienia dla każdego urządzenia zewnętrznego podłączonego do wejścia telewizora. Pozostawienie statycznego obrazu na czas dłuższy niż dwie godziny może stać się przyczyną tymczasowego utrwalenia obrazu. Jeśli w funkcji PIP (obraz w obrazie) zostanie włączony tryb „Double” ( ), opcja zmiany wielkości obrazu nie będzie dostępna. Szer. powiększ: Po wybraniu opcji za pomocą przycisku ► lub przycisku ENTER można przesuwać ekran w górę/dół przy użyciu przycisków ▲ lub ▼. za pomocą przycisku ◄ lub ►. Za pomocą przycisku ▲ lub ▼ Powiększenie: Wybierz opcję TOOLS można przesuwać obraz w górę i w dół. Po wybraniu opcji za pomocą przycisku ▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie. Po wybraniu opcji „Bez overscanu” w trybie HDMI (1080i) lub Moduł (1080i): Wybierz pomocą przycisku ◄ lub ►. Użyj przycisków ▲, ▼, ◄ lub ► aby przesunąć obraz. Zeruj: Za pomocą przycisku ◄ lub ► wybierz opcję „Reset”, a następnie naciśnij przycisk ENTER . W ten sposób można przywrócić poprzednie ustawienia. Opcje te można wybierać także za pomocą przycisku P.SIZE na pilocie. P.SIZE Polski - 18 BN68-01518A-Pol-0410.indd 18 2008-04-10 3:01:12

Tryb ekranu: 16:9/Szer. powiększ/Powiększenie/4:3 Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie 16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia rożnych rozmiarów obrazu, dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika. ♦ 16:9: Ustawia obraz w formacie 16:9 ♦ Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3. ♦ Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie. ♦ 4:3: Wyświetlanie obrazu w formacie 4:3.

Ta funkcja jest dostępna w trybie „Auto szeroko.”. Ta funkcja nie jest dostępna w trybie „PC”, „Moduł” lub „HDMI”. Cyf. red. szumu: Wył/Niski/Średnia/Maks./Auto dar Jeśli sygnał wejściowy odbierany przez telewizor jest słaby, włączając układ cyfrowej redukcji szumów można do pewnego stopnia zredukować zakłócenia i odbicia na ekranie.

Jeśli sygnał jest słaby, wybierz poszczególne opcje do momentu wyświetlenia obrazu o najlepszej jakości. ♦ Czerń HDMI: Normalny/Niski Aby dostosować głębokość ekranu, można skorzystać z poziomu czerni na ekranie. ➣ Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB). Polski - 19 BN68-01518A-Pol-0410.indd 19 2008-04-10 3:01:12 Wyświetlanie obrazu w obrazie (PIP) Podczas wyświetlania wybranego programu lub sygnału z wejścia wideo można wyświetlić na głównym obrazie dodatkowy obraz. W ten sposób można oprócz wybranego programu oglądać jednocześnie dodatkowy program lub sygnał z wejścia wideo.

Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER . Za pomocą przycisków ▲ lub ▼ wybierz opcję „PIP”, a następnie naciśnij przycisk ENTER . Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER . Po zakończeniu regulacji ustawień naciśnij przycisk ENTER . Naciśnij przycisk EXIT, aby zamknąć menu. Można zauważyć, że obraz w okienku PIP stanie się nieco nienaturalny po ustawieniu wyświetlania gry lub tekstów piosenek do karaoke na ekranie głównym. Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „PIP”, a

następnie naciśnij przycisk ENTER .

3. Wybierz konkretną pozycję za pomocą przycisków ▲ lub ▼.

4. Za pomocą przycisków ◄ lub ► wybierz żądaną opcję.

5. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Plug & Play Język : English Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja

PIP Źródło Rozmiar Położenie Program : Wł : TV

Wejdź Wróć Narzędzia Tryb obrazu Tryb dźwięku Automatycz. wył.

Oszcz. energii PIP : Standardowy : Użytkownika : Wył : Wył : Wył ♦ PIP: Wł/Wył Umożliwia bezpośrednie włączenie lub wyłączenie funkcji obrazu w obrazie. Główny obraz Moduł HDMI 1, 2

Nawigacja Okienko TV, Złącze, AV TV, Złącze, AV TV, Złącze, AV Wejdź Wyjdź PIP ♦ Źródło Służy do wybierania źródła sygnału pokazywanego w oknie podglądu. PIP Źródło : TV Rozmiar : Położenie : Program : P1

♦ Rozmiar: Przenieś Regulacja Służy do wybierania rozmiaru okna podglądu. ➣ Opcja „Rozmiar” jest dostępna, jeśli główny obraz jest wyświetlany w trybie „HDMI”.

Służy do wybierania położenia okna podglądu na ekranie. ➣ W trybie Double ( , ) nie można wybierać opcji „Położenie”. ♦ Program Kanał wyświetlany w oknie podglądu można wybrać tylko wtedy, gdy dla opcji „Źródło” wybrano ustawienie „TV”. Polski - 20 BN68-01518A-Pol-0410.indd 20 2008-04-10 3:01:13 Funkcje dźwięku

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję Dźwięk a następnie naciśnij przycisk ENTER .

2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

3. Po zakończeniu regulacji ustawień naciśnij przycisk

4. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Tryb: Standardowy/Muzyka/Film/Mowa/Użytkownika Profile dźwięku umożliwiają dostosowanie ustawień do danego programu. Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz „Tryb dźwięku”.

3. Za pomocą przycisków ◄ lub ► wybierz żądany tryb dźwięku.

4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

♦ Korektor: Balans/100Hz/300Hz/1kHz/3kHz/10kHz Telewizor został wyposażony w szereg ustawień pozwalających na regulację jakości dźwięku. ➣ Wprowadzenie jakichkolwiek zmian ustawień powoduje automatyczne przełączenie trybu dźwięku w tryb „Użytkownika”.

Dźwięk Tryb : Użytkownika Korektor

: Wył Auto głośność : Wył Wybór Dźwięku : Dźwięk Główny Nawigacja Wejdź Wróć Narzędzia Tryb obrazu : Tryb dźwięku P wył. : Automatycz. SRS TS XT : Oszcz. energii : Dual l-ll : Standardowy Użytkownika ► Wył Wył Wył Mono

Nawigacja Regulacja Wyjdź Korektor

Balans 100Hz 300Hz 1kHz 3kHz 10kHz Nawigacja Regulacja Wróć ♦ SRS TS XT: Wył/Wł TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie 5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi. Narzędzia Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz „SRS TS XT”.

3. Za pomocą przycisków ◄ lub ► wybierz „Wył" lub „Wł".

4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył

◄ Wył Oszcz. energii : Wył Dual l-ll : Mono Nawigacja Regulacja Wyjdź TruSurround XT, SRS i symbol są znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc Polski - 21 BN68-01518A-Pol-0410.indd 21 2008-04-10 3:01:15 ♦ Auto głośność: Wył/Wł Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Funkcja ta umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy jest ona niska. ♦ Głośnik TV: Wył/Wł Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny.

- oraz przycisk MUTE nie są aktywne, jeśli opcja „Głośnik TV” jest wyłączona. Jeśli „Głośnik TV” jest ustawiony na wartość „Wył”, można posługiwać się jedynie opcją „Wybór Dźwięku” w menu „Dźwięk” (w trybie PIP). Wybór Dźwięku: Dźwięk Główny/Dźwięk PIP Kiedy funkcja PIP jest aktywna, można odsłuchiwać dźwięk z okna podglądu. − Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna. − Dźwięk PIP: Umożliwia słuchanie dźwięku z okienka. Wybieranie trybu dźwięku Tryb dźwięku można ustawić w menu „Narzędzia”.Po ustawieniu „Dual I-II” na ekranie wyświetli się aktualny tryb dźwięku.

Naciśnij przycisk TOOLS znajdujący się na pilocie. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „ Dual I-II” Za pomocą przycisków ◄ lub ► wybierz żądaną opcję. Naciśnij przycisk ENTER . A2 Stereo NICAM Stereo Rodzaj dźwięku Mono Stereo Dual Mono Stereo Dual

Dual 1/2 Domyślny Mono Stereo Mono Dual 1 Dual 2 Mono Mono Stereo Mono Dual 1 Dual 2 Automatyczna zmiana Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual l-ll ◄ Mono

Nawigacja Regulacja Wyjdź Dual 1 Automatyczna zmiana Dual 1 Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono. Ta funkcja jest aktywna tylko dla sygnału dźwięku stereofonicznego. Jest nieaktywna w przypadku sygnału dźwięku mono. Ta funkcja jest dostępna tylko w trybie TV. Polski - 22 BN68-01518A-Pol-0410.indd 22 2008-04-10 3:01:15 Ustawianie i wyświetlanie zegara Telewizor wyposażony jest w funkcję zegara, który można ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana była aktualna godzina. Ustawienie zegara jest także niezbędne, aby móc korzystać z automatycznego włącznika/wyłącznika czasowego.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Czas”,

a następnie naciśnij przycisk ENTER .

3. Naciśnij przycisk ENTER , aby wybrać opcję „Ust. zegara”.

Aby... Naciśnij… Przejść do pola „Mies”, „Data”, „Rok”, „Godz.” lub „Minute” Przycisk lub

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja

Przycisk ENTER Wejdź Wróć Ust. zegara

Ustawić wartość w polu „Mies”, „Data”, „Rok”, „Godz.” Przycisk lub lub „Minute” Potwierdź ustawienie.

Nawigacja Regulacja Wróć

Naciśnij przycisk EXIT, aby zamknąć menu.

Po odłączeniu przewodu zasilania należy ponownie ustawić zegar. „Rok”, „Mies”, „Data”, „Godz.” i „Minute” można także ustawić za pomocą przycisków numerycznych na pilocie. Nastawianie automatycznego wyłączania Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut).

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER .

3. Za pomocą przycisków lub wybierz opcję „Automatycz.

wył.”, a następnie naciśnij przycisk ENTER .

4. Naciśnij kilkakrotnie przycisk lub , aż do pojawienia się

właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij przycisk ENTER .

5. Naciśnij przycisk EXIT, aby zamknąć menu.

➣ Po upływie wybranego czasu telewizor automatycznie przełączy się w tryb gotowości.

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja

Wejdź Wróć Czas Clock Set Automatycz. wył. Zegar 1 Zegar 2 Zegar 3 : 00 : 00 Wył

Nawigacja Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „Automatycz.

3. Za pomocą przycisków ◄ lub ► wybierz minutę.

4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Wejdź Wróć Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. ◄ Wył SRS TS XT : Wył Oszcz. energii : Wył Dual l-ll : Mono Nawigacja Regulacja Wyjdź Polski - 23 BN68-01518A-Pol-0410.indd 23 2008-04-10 3:01:17 Automatyczne włączanie i wyłączanie telewizora

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER .

3. Za pomocą przycisków lub wybierz opcję „Włącznik

czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a następnie naciśnij przycisk ENTER . Można określić trzy różne ustawienia włącznika/wyłącznika czasowego. ➣ Wymagane jest ustawienie zegara.

4. Naciśnij przycisk ◄ lub ► i wybierz odpowiednią opcję.

Za pomocą przycisków ▲ lub ▼ zmień ustawienie.

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź

zas włączenia : Wybierz godzinę, minutę i opcję „Wł”/ „Wył”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Wł”). Jednokrotnie Głośność

zas wyłączeniae : Wybierz godzinę, minutę i opcję „Wł”/ „Wył”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Wł”). Wróć ♦ Powtórz : Wybierz opcję „Jednokrotnie”, „Codziennie”, „Pon. – pt.”, „Pon. – sob.” lub „Sob. – niedz.”. łośność : Wybierz poziom głośności przy włączaniu telewizora. Godzinę,i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie. Automatyczne wyłączenie zasilania W przypadku ustawienia włącznika czasowego na tryb „Wł” telewizor wyłączy się automatycznie, jeśli przez 3 godziny od chwili włączenia przez włącznik czasowy nie będą używane żadne elementy sterujące. Funkcja ta jest dostępna tylko w przypadku ustawienia włącznika czasowego na tryb włączony i zapobiega uszkodzeniu telewizora spowodowanemu przegrzaniem podzespołów w przypadku pozostawienia odbiornika włączonego przez długi czas. Wybieranie języka Po włączeniu telewizora po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe.

Za pomocą przycisków lub wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Za pomocą przycisków lub wybierz opcję „Język”, a

następnie naciśnij przycisk ENTER .

3. Wybierz odpowiednią opcję, naciskając przycisk lub .

Naciśnij przycisk ENTER .

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź

Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia”, a następnie naciśnij przycisk ENTER .

2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER

Ustawienia Plug & Play Język : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Nawigacja Wejdź Wróć ♦ Melodia: Wył/Niski/Średnia/Maks. Można dostosować melodię odtwarzaną po włączeniu/wyłączeniu telewizora.

Melodia nie jest odgrywana, jeśli: − dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku MUTE, − dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku - (głośność), − Gdy telewizor jest wyłączony za pomocą funkcji wyłącznika czasowego.

szcz. energii: Wył/Niski/Średnia/Maks. Funkcja ta umożliwia dopasowanie jasności ekranu w zależności od warunków oświetleniowych otoczenia. − Wył: Pozwala wyłączyć funkcję oszczędzania energii. − Niski: Ustawia odbiornik w trybie pracy na niskim poziomie oszczędzania energii. − Średnia: Ustawia odbiornik w trybie pracy na średnim poziomie oszczędzania energii. − Maks.: Ustawia odbiornik w trybie pracy na wysokim poziomie oszczędzania energii. Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz „Oszcz. energii”

3. Za pomocą przycisków ▲ lub ▼ wybierz „Wył”, „Niski”,

„Średnia” lub „Maks.”.

4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

➣ Ta funkcja nie jest dostępna w trybie „PC”. (40 cali) Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii ◄ Wył Dual l-ll : Mono Nawigacja Regulacja Wyjdź Polski - 25 BN68-01518A-Pol-0410.indd 25 2008-04-10 3:01:19 Wybieranie źródła Do wyboru jest szereg zewnętrznych źródeł podłączanych do gniazd wejściowych telewizora.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a następnie naciśnij przycisk ENTER .

2. Naciśnij ponownie przycisk ENTER , aby wybrać opcję

„Wybierz źródło”. ➣ Dostępne źródła sygnału: TV, Złącze, AV, Moduł, PC, HDMI1, HDMI2. ➣ Wybrać można jedynie te zewnętrzne urządzenia, które są podłączone do telewizora.

3. Wybierz odpowiednie urządzenie, naciskając przycisk lub .

Naciśnij przycisk ENTER .

Wejście Wybierz źródło : TV Edytuj nazwę Nawigacja

Te opcje można wybierać także za pomocą przycisku HDMI na pilocie. Wróć

Złącze : ---AV : ---Moduł : ---PC : ---HDMI1 : ---HDMI2

Nawigacja Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie dostępne źródła sygnału. Tryb TV można wybrać za pomocą przycisku TV, przycisków numerycznych (0~9) albo przycisku P </> na pilocie. Wejdź Wybierz źródło Wejdź Wróć TOOLS TOOLS P.SIZE TOOLS TOOLS P.SIZE P.SIZE P.SIZE Polski - 26 BN68-01518A-Pol-0410.indd 26 2008-04-10 3:01:20 Edytowanie nazw źródeł sygnału wejściowego Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Wejście”.

2. Za pomocą przycisków lub wybierz opcję „Edytuj nazwę”, a

następnie naciśnij przycisk ENTER .

3. Za pomocą przycisków lub wybierz urządzenie, którego

nazwę chcesz edytować. Naciśnij przycisk ENTER .

4. Naciśnij przycisk lub , aby wybrać odpowiednie urządzenie.

Naciśnij przycisk ENTER .

5. Naciśnij przycisk EXIT, aby zamknąć menu.

Wejście Wybierz źródło : TV Edytuj nazwę Nawigacja

Wejdź Wróć Edytuj nazwę Złącze Moduł HDMI1 HDMI2

Nawigacja Wejdź Wróć Polski - 27 BN68-01518A-Pol-0410.indd 27 2008-04-10 3:01:20 Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP) Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnić w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung).

1. W menu Start systemu Windows kliknij opcję „Panel sterowania”.

2. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby

wyświetlić kolejne okno.

3. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne

4. W wyświetlonym oknie przejdź na kartę „Ustawień”. Poprawne ustawienie rozmiaru ekranu

(rozdzielczości): Optymalnie — 1360 X 768. Jeśli jest dostępna opcja pionowej częstotliwości odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk „OK”, aby zamknąć okno. Tryby wyświetlania Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli. D-Sub Wejście Tryb IBM VESA Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Częstotliwość zegara pikseli (MHz) Polaryzacja synchronizacji (pozioma/pionowa) 640×350 720×400 640×480 640×480 640×480 800×600 800×600 800×600 1024×768 1024×768 1024×768 1360×768 31,469 31,469 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 47,712 70,086 70,087 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 60,015 25,175 28,322 25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 85,500

HDMI/DVI Wejście Tryb Rozdzielczość Częstotliwość pozioma (kHz) Częstotliwość pionowa (Hz) Częstotliwość zegara pikseli (MHz) Polaryzacja synchronizacji (pozioma/pionowa) VESA 640×480 800×600 1024×768 1360×768 31,469 37,879 48,363 47,712 59,940 60,317 60,004 60,015 25,175 40,000 65,000 85,500

Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2. Tryb z przeplotem nie jest obsługiwany. Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo. Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG. Polski - 28 BN68-01518A-Pol-0410.indd 28 2008-04-10 3:01:21 Konfiguracja telewizora za pośrednictwem komputera

Tryb PC ustawia się za pomocą przycisku SOURCE. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTER , Wybierz „Obraz". Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, po czym naciśnij przycisk ENTER . Po zakończeniu regulacji ustawień naciśnij przycisk ENTER . Naciśnij przycisk EXIT, aby zamknąć menu.

Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Auto dopasowanie Ekran Opcje obrazu Zeruj : OK Nawigacja ♦ Auto dopasowanie Automatyczna regulacja umożliwia samoczynne dopasowanie obrazu telewizora do sygnału wideo odbieranego z komputera. Urządzenie samoczynnie dobiera właściwe korekcje i położenie obrazu. Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ zaznacz opcję

„Auto dopasowanie”, a następnie naciśnij przycisk ENTER

Narzędzia Tryb obrazu Tryb dźwięku Automatycz. wył.

Oszcz. energii PIP Auto dopasowanie

: Standardowy : Użytkownika : Wył : Wył : Wył Wejdź Ekran Wejdź Wróć Położenie Nawigacja

Wyjdź Ziarnisty 50 Wygładzony 34 Położenie Reset obrazu

Położenie Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie. Za pomocą przycisków ▲ lub ▼ wyreguluj pozycję w pionie. Za pomocą przycisków ◄ lub ► wyreguluj pozycję w poziomie. Naciśnij przycisk ENTER . Reset obrazu Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu. Wróć Trwa samodostrajanie Czekaj… Nawigacja ♦ Ekran: Ziarnisty/Wygładzony Regulowanie jakości obrazu ma na celu wyeliminowanie lub zredukowanie zakłóceń odbioru.Jeżeli nie udało się zredukować zakłóceń, należy możliwie najdokładniej dopasować częstotliwość (minimalizując zakłócenia), po czym ponownie wykonać dostrajanie.Po zredukowaniu zakłóceń, ponownie dostosuj obraz tak, aby znajdował się na środku ekranu.Za pomocą przycisku ▲ lub ▼ wybierz „Ziarnisty” lub „Wygładzony”, a następnie naciśnij przycisk ENTER . Za pomocą przycisków ◄ lub ► wyreguluj jakość obrazu. Naciśnij przycisk ENTER . Wejdź Wejdź Wróć Ekran Ziarnisty 50 Wygładzony 34 Położenie Reset obrazu

Nawigacja Wejdź Wróć Polski - 29 BN68-01518A-Pol-0410.indd 29 2008-04-10 3:01:22 Telegazeta Większość stacji telewizyjnych nadaje informacje tekstowe w formie telegazety. Informacje na temat korzystania z telegazety znajdują się na stronie ze spisem treści. Wyboru opcji pozwalających na dostosowanie funkcji telegazety do wymagań użytkownika dokonuje się za pomocą przycisków pilota. ➣ Warunkiem prawidłowego wyświetlania telegazety jest stabilny odbiór kanału. W przeciwnym wypadku pewne informacje mogą się nie wyświetlać lub może brakować niektórych stron.

Zamknięcie ekranu telegazety. 2 4 (rozmiar) Powoduje dwukrotne powiększenie rozmiaru liter w górnej połowie ekranu. Aby powiększyć litery w dolnej połowie ekranu, przycisk należy nacisnąć ponownie. Kolejne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu. 3 5 (pokaż) Służy do wyświetlania ukrytego tekstu (np. odpowiedzi na pytania quizu). Ponowne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu. 4 Kolorowe przyciski (czerwony/zielony/żółty/niebieski) Jeśli stacja nadawcza używa systemu FASTEXT, poszczególne tematy z telegazety są przypisane określonym kolorom; można je wybierać, naciskając przyciski w odpowiednim kolorze. Naciśnięcie jednego z nich powoduje wyświetlenie odpowiadających mu informacji. Zostanie wyświetlona strona z dodatkowymi informacjami, które można wybrać w TOOLS ten sam sposób. Aby wyświetlić poprzednią lub następną stronę, należy nacisnąć przycisk w odpowiednim kolorze. 5 / (wyświetlanie telegazety / wyświetlanie telegazety i obrazu telewizyjnego) Przycisk ten służy do włączania trybu telegazety po wybraniu kanału, który udostępnia taką usługę. Dwukrotne naciśnięcie tego przycisku umożliwia wyświetlenie telegazety na obrazie telewizyjnym. P.SIZE 6 8 (zapisz) Umożliwia zapisanie stron telegazety. 7 0 (tryb) Umożliwia wybór trybu telegazety (LIST/FLOF). Naciśnięcie przycisku w trybie LIST powoduje przejście w tryb zapisywania na liście. W tym trybie można zapisać stronę telegazety na liście za pomocą przycisku zapisywania 8. 8 1 (podstrona) Wyświetla podstronę, jeśli dostępna. 9 2 (strona w górę) Wyświetla następną stronę telegazety. 0 3 (strona w dół) Wyświetla poprzednią stronę telegazety. ! 9 (zatrzymanie strony telegazety) Służy do zatrzymania przeglądania stron na określonej stronie w przypadku, gdy jest ona powiązana z kolejnymi stronami, które wyświetlają się automatycznie. Ponowne naciśnięcie tego przycisku powoduje włączenie przeglądania kolejnych stron. @ 7 (anuluj) Umożliwia wyświetlenie programu podczas wyszukiwania strony. # 6 (spis treści) Umożliwia wyświetlenie strony ze spisem treści podczas przeglądania telegazety.

trony telegazety można zmieniać, naciskając przyciski numeryczne na pilocie. Polski - 30 TOOLS BN68-01518A-Pol-0410.indd 30 2008-04-10 3:01:23 Strony telegazety są uporządkowane według sześciu kategorii: Część

Zawartość Numer wybranej strony. Identyfikator kanału nadającego telegazetę. Numer bieżącej strony lub stan wyszukiwania. Data i godzina. Tekst. Informacje o stanie. Informacje funkcji FASTEXT Informacje w telegazecie umieszczone są zazwyczaj na kilku wyświetlanych kolejno po sobie stronach, które można otworzyć w jeden z następujących sposobów: wprowadzając numer strony, wybierając tytuł z listy, wybierając nagłówek w odpowiednim kolorze (system FASTEXT). Naciśnij przycisk TV, aby wyłączyć telegazetę. Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu) Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. Wygląd i metoda zamykania mogą się różnić od przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został opisany w instrukcji obsługi blokady Kensington. Urządzenie służące do blokowania należy zakupić oddzielnie. TOOLS

Włóż mechanizm blokujący do gniazda systemu Kensington w telewizorze LCD (Rysunek 1) i obróć go w kierunku zamykania (Rysunek 2). Podłącz linkę zabezpieczającą Kensington. Przymocuj linkę zabezpieczającą Kensington do biurka lub innego ciężkiego, nieruchomego przedmiotu. Umiejscowienie zabezpieczenia Kensington może być różne, w zależności od modelu. Linka Rysunek 2 P.SIZE Rysunek 1 <Opcjonalne> Polski - 31 BN68-01518A-Pol-0410.indd 31 2008-04-10 3:01:23 Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem Brak dźwięku lub obrazu.

• Sprawdź, czy przewód sieciowy jest włożony do ściennego gniazda sieci elektrycznej.
• Sprawdź, czy naciśnięto przycisk na panelu telewizora.
• Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.
• Sprawdź głośność. Wyświetlany jest obraz, ale nie
• Sprawdź głośność. słychać dźwięku.
• Sprawdź, czy nie został naciśnięty przycisk MUTE na pilocie.
• Sprawdź, czy „Głośnik TV” jest włączony Ekran jest czarny, a wskaźnik
• Sprawdź połączenia komputera: kabel zasilania i kabel sygnału wideo. zasilania świeci światłem
• Telewizor używa wewnętrznego systemu zarządzania energią. ciągłym.
• Porusz mysz komputera lub naciśnij dowolny klawisz na klawiaturze. Brak obrazu lub obraz czarno• Sprawdź ustawienia kolorów. biały.
• Sprawdź, czy został ustawiony prawidłowy system nadawania. Zakłócenia dźwięku i obrazu.
• Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i odsuń je na większą odległość.
• Przyłącz telewizor do innego gniazda sieci elektrycznej. Obraz nieostry lub „zaśnieżony”, • Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona. Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV. dźwięk zniekształcony. Nieprawidłowe działanie pilota.
• Wymień baterie w pilocie.
• Wyczyść górny brzeg pilota (okienko nadawania).
• Sprawdź ustawienie biegunów baterii. Wyświetlany jest komunikat
• Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera ,Sprawdź kabel sygnałowy’. lub do źródła obrazu.
• Sprawdź, czy komputer lub źródło obrazu są włączone. W trybie PC wyświetlany jest
• Sprawdź maksymalną rozdzielczość i częstotliwość karty graficznej. komunikat ,wyświetlany jest
• Porównaj te wartości z danymi przedstawionymi w części Tryby komunikat’. wyświetlania. obraz wyświetlany w rogu Jeśli zaznaczona jest opcja „Bez overscanu” dla urządzeń zewnętrznych, obraz wyświetlony w rogu ekranu może być nieprawidłowy. Jest to ekranu jest nieprawidłowy. spowodowane przez urządzenia zewnętrzne, a nie telewizor. Pojawia się komunikat ,Przywrócenie wszystkich Pojawia się po naciśnięciu i przytrzymaniu przez dłuższą chwilę przycisku EXIT. Ustawienia urządzenia przywrócone zostaną do wartości domyślnych. ustawień do wartości domyślnych’. Panel TFT LCD wykorzystuje ekran składający się z subpikseli (3 133 440), których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia. Polski - 32 BN68-01518A-Pol-0410.indd 32 2008-04-10 3:01:23 Parametry techniczne Nazwa modelu Rozmiar ekranu (przekątna) Rozdzielczość ekranu komputerał Dźwięk Output Wymiary (szer. x gł. x wys.) Korpus Z podstawą Ciężar (z podstawą) Uwagi dotyczące warunków pracy Temperatura w miejscu pracy Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania Obrót na podstawie (w lewo / w prawo) Nazwa modelu Rozmiar ekranu (przekątna) Rozdzielczość ekranu komputerał Dźwięk Output Wymiary (szer. x gł. x wys.) Korpus Z podstawą Ciężar (z podstawą) Uwagi dotyczące warunków pracy Temperatura w miejscu pracy Wilgotność w miejscu pracy Temperatura w miejscu przechowywania Wilgotność w miejscu przechowywania LE26A330 LE32A330 26 cali 1360 X 768 @ 60 Hz 32 cali 1360 X 768 @ 60 Hz 5W x 2 10W x 2 744 X 80 X 447 mm 744 X 232 X 507 mm 874 X 81 X 531 mm 874 X 291 X 577 mm 11 kg 15 kg od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji

-20˚ ~ 20˚ LE37A330 LE40A330 37 cali 1360 X 768 @ 60 Hz 40 cali 1360 X 768 @ 60 Hz 10W x 2 10W x 2 1013 X 93 X 602 mm 1013 X 300 X 652 mm 1084 X 95 X 639 mm 1084 X 300 X 690 mm 21 kg 22 kg od 10°C do 40°C (od 50°F do 104°F) od 10% do 80%, bez kondensacji od -20°C do 45°C (od -4°F do 113°F) od 5% do 95%, bez kondensacji Obrót na podstawie (w lewo / w prawo)
