MANUALE UTENTE LE32A330 SAMSUNG

Sub picture TV, Ext., AV TV, Ext., AV TV, Ext., AV

Subbeeld TV, Ext., AV TV, Ext., AV TV, Ext., AV

-20˚ ~ 20˚ LE37A330 LE40A330 37 inch 1360 X 768 @ 60 Hz 40 inch 1360 X 768 @ 60 Hz 10W x 2 10W x 2 1013 X 93 X 602 mm 1013 X 300 X 652 mm 1084 X 95 X 639 mm 1084 X 300 X 690 mm 21 kg 22 kg 10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend -20˚ ~ 20˚ Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. Dit is een digitaal apparaat van klasse B. Zie het etiket op het product voor informatie over de stroomvoorziening en het energieverbruik. Nederlands - 33 BN68-01518A-Dut-0410.indd 33 2008-04-10 2:42:47 Contatta SAMSUNG WORLDWIDE Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung. (Vedere retro di copertina per maggiori informazioni.) Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.

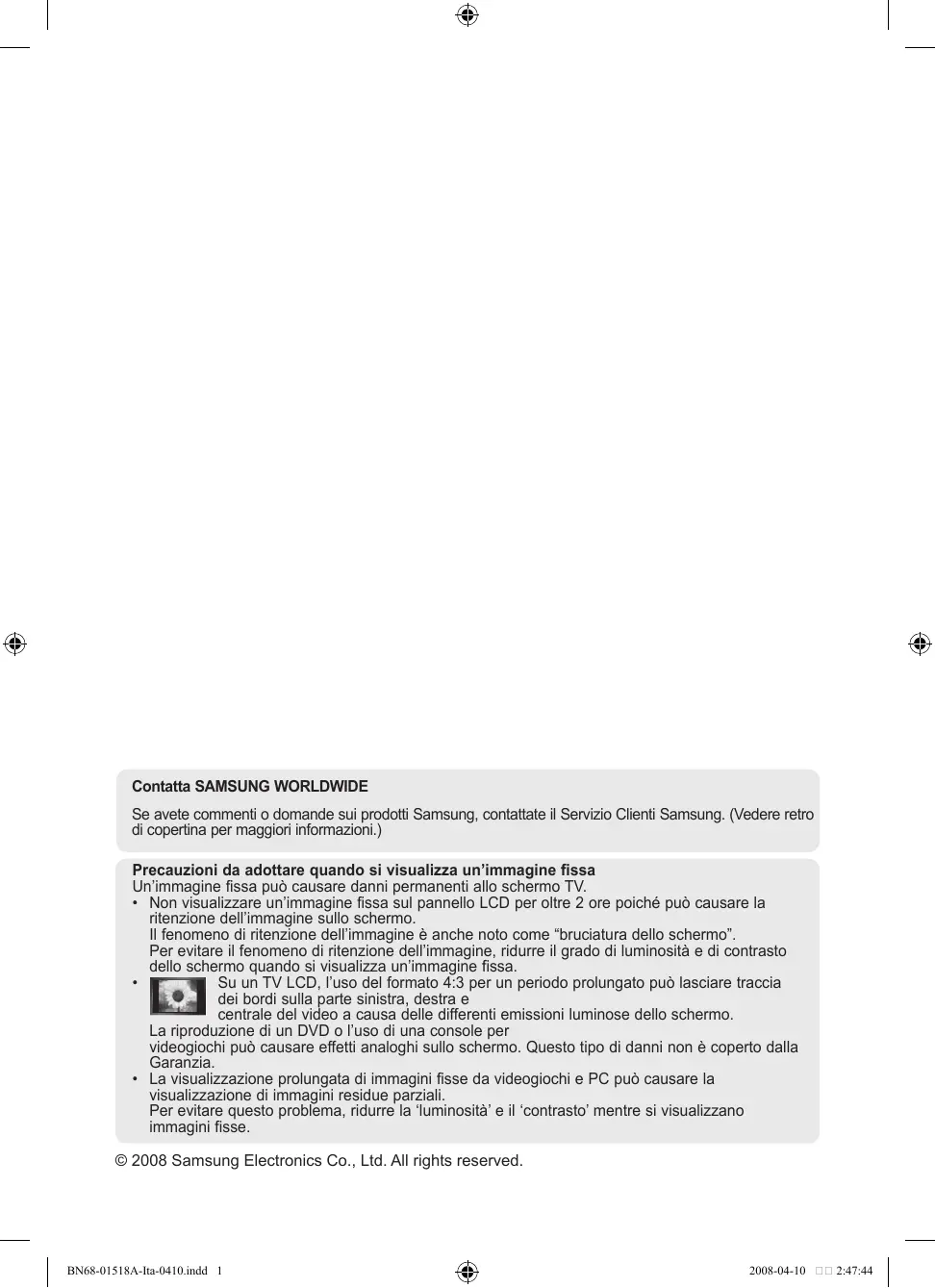

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2008 Samsung Electronics Co., Ltd. All rights reserved. BN68-01518A-Ita-0410.indd 1 2008-04-10 2:47:44 Contenuto

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

IMPOSTAZIONE DELL’ORA

• Elenco dei componenti p. 2
• Installazione del supporto p. 2
• Installazione del Kit di montaggio a parete p. 2
• Pannello di controllo p. 3
• Pannello dei collegamenti p. 4
• Telecomando p. 6
• Installazione delle batterie nel telecomando p. 7
• Accensione e spegnimento p. 7
• Attivazione della modalità Standby del televisore p. 7
• Visualizzazione dei menu p. 8
• Uso del tasto TOOLS p. 8
• Plug & Play p. 9
• Impostazione e visualizzazione dell’ora corrente p. 23
• Impostazione del timer di spegnimento p. 23
• Accensione e spegnimento automatico del televisore p. 24

IMPOSTAZIONE DEI CANALI

IMPOSTAZIONE DELL’IMMAGINE

• Modifica dello standard dell’immagine p. 15
• Regolazione dell’immagine personalizzata p. 16
• Ripristino delle impostazioni predefinite dell’immagine p. 17
• Configurazione di Opzioni immagine p. 18
• Visualizzazione in modalità PIP (Picture in Picture) p. 20
• Scelta della lingua p. 24
• Melodia / Risp. energia p. 25
• Selezione della sorgente p. 26
• Modifica dei nomi delle sorgenti di ingresso p. 27

• Impostazione del software del PC (basato su Windows XP) p. 28
• Modalità di visualizzazione p. 28
• Configurazione del televisore con il PC p. 29
• Italiano Memorizzazione automatica dei canali p. 10
• Memorizzazione manuale dei canali p. 11
• Aggiunta / Blocco di canali p. 12
• Ordinamento dei canali memorizzati p. 13
• Assegnazione di nomi ai canali p. 13
• Sintonia fine dei canali p. 14

DESCRIZIONE DELLE FUNZIONI

IMPOSTAZIONE DELL’AUDIO

Funzioni audio................................................. 21 Selezione della modalità audio........................ 22 Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simboli Premere Nota Tasto One-Touch Italiano - BN68-01518A-Ita-0410.indd 1 2008-04-10 2:47:44 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (AAA x 2) M4XL16 Cavo di alimentazione

• Scheda di garanzia Vite del piedistallo X4 Piedistallo

• Guida alla sicurezza Panno per la pulizia

• Schede di registrazione Scheda di garanzia / Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi) In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi. Installazione del supporto

Collegare il TV LCD e il piedistallo. Il televisore deve essere trasportato da due o più persone. Fare attenzione nel posizionare il piedistallo dal lato corretto. Serrare due viti nella posizione 1, quindi serrare altre due viti nella posizione 2. ➣ Sollevare il prodotto e serrare le viti. Serrando le viti con il TV LCD abbassato, il televisore potrebbe inclinarsi su un lato. ➣ Il piedistallo viene installato per modelli con schermi da 37 pollici e oltre.

Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. ➣ Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti. Italiano - BN68-01518A-Ita-0410.indd 2 2008-04-10 2:47:46 Pannello di controllo Tasti pannello laterale

La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE 5 Altoparlanti Alterna tutte le sorgenti d’ingresso disponibili (TV, Est., AV, Comp., PC, HDMI1, (Alimentazione) HDMI2). Nel menu a video, utilizzare questo tasto Premere per accendere e spegnere il come si usa il tasto ENTER del telecomando. televisore. 2 MENU Indicatore di alimentazione Premere per visualizzare il menu a video con le Lampeggia e si spegne quando l’alimentazione funzioni del televisore. è attivata, e si accende in modalità standby.

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore. Premere per cambiare canale. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.) Italiano - BN68-01518A-Ita-0410.indd 3 2008-04-10 2:47:47 Pannello dei collegamenti

Ingresso alimentazione

Ingresso alimentazione

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

- Collegare ai jack video e audio del PC. 2 COMPONENT IN - Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita video del DVD. - Se si desidera collegare il Set-Top Box e il DVD, effettuare il collegamento tra i due dispositivi, quindi collegare il DVD al rispettivo connettore (“PR”, “PB”, “Y”) sull’apparecchiatura. - I connettori PR, PB e Y dei componenti (DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a [R - AUDIO - L] sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita audio sul DVD.

3 HDMI IN 1, HDMI IN 2

- Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD). - Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. - Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN2.

Che cosa significa HDMI? - “High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli. - Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

- Collegare i cavi audio RCA a AUDIO OUT [R-AUDIO-L] sul retro dell’apparecchiatura e le altre estremità ai connettori audio corrispondenti dell’amplificatore o dell’impianto DVD Home Theater. 5 ANT IN Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il segnale da una delle seguenti fonti: - un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare. 6 SERVICE - Connettore riservato all’ASSISTENZA. 7 EXT Connettore EXT Video

Uscita Video + Audio (L/R) E’ disponibile solo l’uscita TV. - Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. Italiano - BN68-01518A-Ita-0410.indd 5 2008-04-10 2:47:47

8 AV IN [VIDEO] / [R-AUDIO-L]

- Collegare il cavo RCA a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA a [R - AUDIO - L] sull’apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. 9 Blocco Kensington (a seconda del modello) - Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del blocco Kensington può variare a seconda del modello. Telecomando 1 Tasto di standby del televisore 2 Seleziona direttamente il televisore e la modalità 3 Tasti numerici per selezionare direttamente i canali 4 Selezione dei canali memorizzati con una/due cifre 5 +: Aumento del volume -: Diminuzione del volume 6 Disattivazione temporanea dell’audio 7 Utile per selezionare rapidamente le funzioni più frequentemente utilizzate. 8 Consente di vedere le informazioni sull’emittente corrente 9 Tasti colorati: Utilizzare questi tasti in Elenco canali, ecc.. ! Visualizza Elenco canali a schermo. @ Selezione della sorgente disponibile # Canale precedente $ P<: Canale successivo P>: Canale precedente % Ritorna al menu precedente. ^ Controlla il cursore nel menu & Esce dal menu a video

• Selezione della dimensione dell’immagine ( Visualizza il menu a video principale ) Seleziona direttamente la modalità HDMI. a Selezione effetti immagine

Funzioni Teletext 2 Esce dallo schermo Teletext 7 Selezione formato Teletext 8 Mostra Teletext 9 Selezione argomento Fastext 0 Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix. ! Memorizza Teletext @ Selezione modalità Teletext (LIST/FLOF) # Pagina secondaria Teletext agina successiva $ P<: P Teletext P>: P agina precedente Teletext % Mantieni Teletext & Annulla Teletext ( Indice Teletext TOOLS P.SIZE Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. Italiano - BN68-01518A-Ita-0410.indd 6 2008-04-10 2:47:47 Installazione delle batterie nel telecomando

Sollevare il coperchio sul retro del telecomando come mostrato in figura. Installare le due batterie AAA. ➣ Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato all’interno del vano. Riposizionare il coperchio. ➣ Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

➣ L’indicatore di standby si accende.

2. Premere il pulsante P sull’apparecchio.

➣ Per accendere il televisore, è anche possibile premere il tasto POWERP o TV del telecomando. ➣ All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

3. Premere i tasti numerici (0~9) o il tasto canale successivo/precedente (</>) sul telecomando o il

sull’apparecchio. pulsante ➣ Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

4. Per spegnere il televisore, premere nuovamente il tasto POWER .

Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWERP del telecomando.

➣ Lo schermo si spegne e l'indicatore rosso di standby si accende sul dispositivo.

2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER P, i tasti numerici (0~9), il

tasto TV o il tasto canale precedente/successivo (</>). ➣ Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna. Italiano - BN68-01518A-Ita-0410.indd 7 2008-04-10 2:47:48 Visualizzazione dei menu

A dispositivo acceso, premere il tasto MENU. Viene visualizzato il menu principale. Sul lato sinistro del menu compaiono delle icone: Immagine, Suono, Canale, Impostazione e Ingressi. Per selezionare un’icona, premere il tasto o . Per accedere al sottomenu dell’icona, premere il tasto ENTER . Per uscire, premere il tasto EXIT.

Immagine Modalità : Standard Retroillum 7 Contrasto 95 TOOLS Luminosità 45 Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK La visualizzazione del menu a schermo viene disattivata dopo circa un minuto. Sposta Conferma Ritorno P.SIZE Uso del tasto TOOLS Il tasto TOOLS consente di selezionare in modo semplice e rapido le funzioni utilizzate più di frequente. Il menu “Strumenti” (Impostazione strumenti) cambia in base alla modalità di ingresso esterno che si sta visualizzando.

A dispositivo acceso, premere il tasto TOOLS. Il menu “Strumenti” (Impostazione strumenti) viene visualizzato a schermo. Premere il tasto o per selezionare un menu. Premere i tasti ▲/▼/◄/►/ ENTER per visualizzare, modificare o utilizzare le voci selezionate. Per una descrizione più dettagliata di ogni funzione, consultare la pagina corrispondente. Modalità immagine, Vedere pagine da 15 Modalità audio, Vedere pagine da 21 Timer stand-by, Vedere pagine da 23 TS XT SRS, Vedere pagine da 21 Risp. energia, Vedere pagine da 25 Dual l-ll, Vedere pagine da 22 PIP, Vedere pagine da 20 Regolazione auto, Vedere pagine da 29 Strumenti Modalità immagine Modalità audio : Timer stand-by : TS XT SRS : Risp. energia : Dual l-ll : Sposta Standard ► Personalizzata Spento Spento Spento Mono Conferma Esci TOOLS P.SIZE Italiano - BN68-01518A-Ita-0410.indd 8 2008-04-10 2:47:49 Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Plug & Play Premere il tasto POWER del telecomando. Start Plug & Play. Viene visualizzato il messaggio “Start Plug & Play.” con “OK” selezionato. Selezionare la lingua desiderata premendo il tasto o . Premere il tasto ENTER per confermare la selezione. Enter Premere il tasto o per selezionare “Demo Negozio” o “Uso domestico”, quindi premere il tasto ENTER . ➣ Si consiglia di impostare la modalità TV o “Uso domestico” per ottenere la migliore qualità d’immagine in un ambiente domestico. ➣ La modalità “Demo Negozio” è da utilizzare solo nei punti vendita. ➣ Se l’unità è stata accidentalmente impostata sulla modalità “Demo Negozio” e si desidera tornare alla modalità “Uso domestico”(Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato. Premere il tasto ENTER . ➣ Verificare che il cavo dell’antenna sia collegato correttamente. Selezionare la nazione appropriata premendo il tasto o . Premere il tasto ENTER per confermare la selezione. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto ENTER . ➣ La ricerca dei canali inizia e termina in modo automatico. ➣ Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione. Premere il tasto ENTER . Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . ➣ E’ anche possibile impostare le voci “Mese”, “Data”, “Anno”, “Ora” e “Minuto” premendo i tasti numerici sul telecomando. Premere ENTER per confermare le impostazioni. Viene visualizzato il messaggio Buona visione. Al termine, premere il tasto ENTER . ➣ Anche se non si preme il tasto ENTER , il messaggio scompare automaticamente dopo alcuni secondi. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: R icerca automaticamente i canali memorizzati disponibili localmente. Imposta Ora: Imposta l’ora corrente dell’orologio del televisore. Italiano - BN68-01518A-Ita-0410.indd 9 2008-04-10 2:47:49 Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere nuovamente il tasto ENTER per selezionare

“Plug & Play”. Per ulteriori informazioni sull’impostazione delle opzioni, vedere pag. 9. ➣ La funzione "Plug & Play" è disponibile solo in modalità TV.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta Conferma

Ritorno Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza Canale disponibili. La disponibilità dipende dalla nazione. Nazione : Belgio Memorizzazione automatica I numeri di programma assegnati automaticamente potrebbero Memorizzazione manuale Gestore canale non corrispondere ai numeri di programma effettivi o Ordina desiderati. Tuttavia, è possibile ordinare manualmente i numeri Nome Sintonia fine ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto ENTER per selezionare “Nazione”.

Sposta Conferma Ritorno

3. Selezionare la nazione appropriata premendo il tasto o .

Premere il tasto ENTER per confermare la selezione.

4. Premere il tasto o per selezionare “Memorizzazione automatica”, quindi premere il tasto

5. Premere il tasto ENTER .

➣ Il televisore inizierà a memorizzare tutti i canali disponibili. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.

(Vedere pagine da 13) Italiano - 10 BN68-01518A-Ita-0410.indd 10 2008-04-10 2:47:50 Memorizzazione manuale dei canali È possibile memorizzare i canali televisivi, compreso quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere: ♦ Se memorizzare o meno ogni canale trovato. ♦ Il numero di programma di ogni canale memorizzato che si desidera identificare. Canale

Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere ENTER . Sposta Programma Sistema colore Sistema audio Canale Ricerca Memorizza

3. Selezionare l’opzione desiderata premendo il tasto o ,

Una volta terminata l’impostazione, premere il tasto ENTER

Premere il tasto EXIT per uscire.

Programma (Numero di programma da assegnare a un canale) − Premere il tasto o fino a quando appare il numero corretto. È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).

Ritorno Memorizzazione manuale

2. Premere il tasto o per selezionare “Memorizzazione

manuale”, quindi premere il tasto ENTER . Conferma

Sposta Conferma Ritorno ♦ S istema colore: Automatico/PAL/SECAM/NTSC4.43 − Premere il tasto o per selezionare lo standard del colore desiderato. ♦ Sistema audio: BG/DK/I/L − Premere il tasto o per selezionare lo standard audio desiderato.

Canale (Quando si conosce il numero del canale da memorizzare) − Premere il tasto o per selezionare C (canale via antenna) o S (canale via cavo). − Premere il tasto , quindi premere il tasto o per selezionare il numero desiderato. ➣ È anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). ➣ Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.

Ricerca (Quando non si conosce il numero del canale) − Premere il tasto o per avviare la ricerca. − Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato. ♦ Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) − Impostare su “OK” premendo il tasto ENTER .

Modalità del canale (Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero da P00 a P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. (Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. (Cavo): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. Italiano - 11 BN68-01518A-Ita-0410.indd 11 2008-04-10 2:47:51 Aggiunta / Blocco di canali Utilizzando la funzione Gestore canale è possibile bloccare o aggiungere ulteriori canali.

Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER . Premere il tasto o per selezionare “Gestore canale”, quindi premere il tasto ENTER . ♦ Aggiunta di canali Utilizzando l’Elenco canali è possibile aggiungere ulteriori canali.

3. Selezionare Elenco canali premendo il tasto ENTER .

4. Spostarsi nel campo ( ) premendo i tasti ▲, ▼, ◄ o ►,

selezionare il canale da aggiungere e premere ENTER per aggiungere il canale.

Sposta “ ” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”. Se si preme di nuovo il tasto ENTER il simbolo ( al canale scompare e il canale non viene bloccato. Conferma

Ritorno Gestore canale

Elenco canali Blocco canali : Spento Se si preme di nuovo il tasto ENTER il simbolo ( ) accanto al canale scompare e il canale non viene aggiunto. Sposta Conferma

Ritorno Elenco canali P 1 C3 ♦ Blocco di canali Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l’audio.

5. Premere il tasto o per selezionare “Blocco canali”, quindi

6. Selezionare “Acceso” premendo il tasto o , quindi premere

7. Premere il tasto o per selezionare “Elenco canali”, quindi

8. Spostarsi nel campo “ ”

premendo i tasti ▲, ▼, ◄ o ►, selezionare il canale da bloccare e premere ENTER .

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta TOOLS Conferma Pagina Ritorno Una volta attivata la funzione Blocco canali viene visualizzata una pagina blu. Al termine, premere il tasto EXIT. ➣ Selezionare“Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “ ”. È possibile selezionare queste opzioni semplicemente P.SIZE premendo il tasto CH LIST sul telecomando. Italiano - 12 BN68-01518A-Ita-0410.indd 12 2008-04-10 2:47:52 Ordinamento dei canali memorizzati Questa operazione consente di modificare i numeri di programma dei canali memorizzati. È spesso necessaria dopo la memorizzazione automatica dei canali.

Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER . Premere il tasto o per selezionare “Ordina”, quindi premere il tasto ENTER . Selezionare il numero del canale che si desidera modificare premendo il tasto o . Premere il tasto ENTER . ➣ Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo. Selezionare il numero del programma su cui spostare il canale premendo il tasto o . Premere il tasto ENTER ]. Il canale viene spostato nella nuova posizione e tutti gli altri canali vengono riordinati di conseguenza. Ripetere i passaggi da 3 a 5 per ogni canale da ordinare. Al termine, premere il tasto EXIT.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta

Ritorno Ordina Prog.

Conferma Ritorno Assegnazione di nomi ai canali I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Nome”, quindi premere

3. Se necessario, selezionare il canale a cui assegnare un nuovo

nome premendo il tasto o . Premere il tasto ENTER . ➣ Viene visualizzata la barra di selezione attorno alla casella del nome. Per Operazione da eseguire Selezionare una lettera, numero Premere il tasto o o simbolo Passare alla lettera successiva Premere il tasto Tornare alla lettera precedente Premere il tasto Confermare il nome Premere il tasto ENTER

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta

Sono disponibili i seguenti caratteri:Lettere dell'alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali (+, -, *, /, spazio) Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome. Al termine, premere il tasto EXIT. Italiano - 13 BN68-01518A-Ita-0410.indd 13 2008-04-10 2:47:53 Sintonia fine dei canali Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER .

3. Premere il tasto o per selezionare “Sintonia fine”, quindi

premere il tasto ENTER .

4. Premere il tasto o per regolare la sintonia fine.

Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

➣ I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso. ➣ Per reimpostare la sintonia, selezionare “Reset” premendo il pulsante o , quindi premere ENTER .

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma

Ritorno Sintonia fine

Reset Regola Salva Ritorno Italiano - 14 BN68-01518A-Ita-0410.indd 14 2008-04-10 2:47:53 Modifica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare “Immagine”.

2. Premere di nuovo ENTER per selezionare “Modalità”.

3. Premere il tasto o per selezionare l’effetto desiderato.

Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Film: Imposta l’immagine per una visualizzazione confortevole in un ambiente buio.

Immagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK Sposta

Conferma Modalità Dinamica Retroillum Standard Contrasto Film

Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK TOOLS Luminosità La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Sposta Conferma È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare “Modalità immagine”.

3. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.

4. Per uscire, premere i tasti EXIT o TOOLS.

Ritorno Immagine Ritorno P.SIZE Strumenti Modalità immagine Modalità audio : Timer stand-by : TS XT SRS : Risp. energia : Dual l-ll : Sposta Standard ► Personalizzata Spento Spento Spento Mono Conferma Esci Italiano - 15 BN68-01518A-Ita-0410.indd 15 2008-04-10 2:47:54 Regolazione dell’immagine personalizzata Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’immagine.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modifica dello standard dell’immagine”. (pagina 15).

2. Premere il tasto o per selezionare una voce. Premere il

3. Premere il tasto o per aumentare o diminuire il valore di

una voce. Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

Retroillum: È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0~10) Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell’intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più chiari o scuri. Tinta: Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Immagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK Sposta Retroillum

Sposta Conferma Ritorno

Regola Ritorno Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. In modalità PC, è possibile modificare solo i parametri “Retroillum”, “Contrasto” e “Luminosità”. (26, 32, 37 poll.) In modalità PC, è possibile modificare solo i parametri “Contrasto” e “Luminosità”. (40 poll.) In modalità TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione "Tinta". Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Ripristino delle impostazioni predefinite dell’immagine” a pagina 17) E’ possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. Italiano - 16 BN68-01518A-Ita-0410.indd 16 2008-04-10 2:47:55 Ripristino delle impostazioni predefinite dell’immagine È possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le

istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 15).

2. Premere il tasto o per selezionare “Reset”, quindi premere

3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Cancella”.

Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

➣ La funzione “Reset” verrà impostata per ogni modalità immagine. Immagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK Cancella Sposta Conferma Ritorno Italiano - 17 BN68-01518A-Ita-0410.indd 17 2008-04-10 2:47:55 Configurazione di Opzioni immagine

Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”. Premere o per selezionare “Opzioni immagine”, quindi premere il tasto ENTER . Selezionare l’opzione desiderata premendo il tasto o , quindi premere il tasto ENTER . Una volta terminata l’impostazione, premere il tasto ENTER . Al termine, premere il tasto EXIT. ➣ In modalità PC, è possibile modificare solo i parametri “Toni colore” e “Formato” tra le opzioni della voce “Opzioni immagine”. Toni colore: Freddo2/Freddo1/Normale/Caldo1/Caldo2 È possibile selezionare il tono del colore ottimale per la propria vista. ➣ Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata. ➣ E’ possibile attivare le opzioni “Caldo1” e “Caldo2” solo quando la modalità dell’immagine è impostata su "Film".

Immagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Colore 50 Tinta G 50 R 50 Opzioni immagine Reset : OK Sposta

Conferma Ritorno Opzioni immagine Toni colore Formato Mod schermo Digital NR Livello di nero HDMI Sposta : Normale : Automatico : 16:9 : Automatico : Normale Conferma

Ritorno Formato: Automatico/16:9/Wide Zoom/Zoom/4:3/Solo scansione È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze.

Automatico: R egola automaticamente la dimensione dell’immagine su un rapporto larghezza/ altezza “16:9”. 16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Solo scansione: U tilizzare questa funzione per visualizzare l’immagine completa con segnali HDMI (720p/1080i) o Component (1080i). La funzione “Automatico” è disponibile solo in modalità “TV”, “Est.” e “AV”. In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”. Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. Quando in modalità PIP viene attivata l’opzione Doppio ( ), il formato immagine non può essere impostato. Wide Zoom: Spostare lo schermo verso l’alto e verso il basso utilizzando il tasto o dopo avere selezionato tramite il tasto o ENTER . Zoom: S elezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. TOOLS Dopo aver selezionata l’opzione “Solo scansione” in modalità HDMI (1080i) o Comp. (1080i): Selezionare premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. Reset: Premere il tasto ◄ o ► per selezionare “Reset”, quindi premere ENTER . E’ possibile azzerare l’impostazione. È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando. P.SIZE Italiano - 18 BN68-01518A-Ita-0410.indd 18 2008-04-10 2:47:56

Mod schermo: 16:9/Wide Zoom/Zoom/4:3 Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

16:9: Imposta l’immagine in modalità 16:9. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo. 4:3: Imposta la visualizzazione nella modalità normale 4:3. Questa funzione è disponibile in modalità “Automatico”. Questa funzione non è disponibile in modalità “PC”, “Comp.” o “HDMI”. Digital NR: Spento/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. ➣ Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva. ivello di nero HDMI: Normale/Bassa E’ possibile selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. ➣ Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB). Italiano - 19 BN68-01518A-Ita-0410.indd 19 2008-04-10 2:47:56 Visualizzazione in modalità PIP (Picture in Picture) Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale.

Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER . Premere il tasto ▲ o ▼ per selezionare “PIP”, quindi premere il tasto ENTER . Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER . Una volta terminata l’impostazione, premere il tasto ENTER . Al termine, premere il tasto EXIT. L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta

: P1 Immagine principale Comp. HDMI 1, 2

Immagine secondaria TV, Est., AV TV, Est., AV TV, Est., AV ♦ Sorgente È possibile selezionare la sorgente dell’immagine secondaria. Conferma

Ritorno Strumenti Modalità immagine Modalità audio Timer stand-by

Risp. energia PIP Sposta ♦ PIP: Acceso/Spento È possibile attivare o disattivare la funzione PIP. Ritorno PIP Sposta Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto ▲ o ▼ per selezionare “PIP”, quindi premere il

3. Premere il tasto ▲ o ▼ per selezionare la voce desiderata.

4. Per selezionare l’opzione desiderata, premere il tasto ◄ o ►.

5. Per uscire, premere il tasto EXIT o TOOLS.

: Standard : Personalizzata : Spento : Spento : Spento Conferma Esci PIP PIP Acceso Sorgente : TV Formato : Posizione : Programma : P1 Sposta Regola

♦ Formato: Consente di selezionare il formato dell’immagine secondaria. ➣ Se l’immagine principale è in modalità “HDMI”, l’opzione “Formato” non è disponibile. ♦ Posizione:

Utilizzata per selezionare la posizione dell’immagine secondaria. ➣ In modalità Doppio ( , ), la voce “Posizione” non può essere selezionata. ♦ Programma È possibile selezionare un canale per l’immagine secondaria solo quando l’opzione “Sorgente” è impostata su “TV”. Italiano - 20 BN68-01518A-Ita-0410.indd 20 2008-04-10 2:47:57 Funzioni audio

Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER .

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

3. Una volta terminata l’impostazione, premere il tasto ENTER

4. Premere il tasto EXIT per uscire.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Altoparlante TV : Acceso Selezione audio : Principale

Sposta ♦ Modalità: Standard/Musica/Film/Dialoghi/Personalizzata È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Modalità audio".

3. Premere il tasti ◄ o ► per selezionare la modalità audio

4. Al termine, premere il tasto EXIT o TOOLS.

qualizzatore: Bilanc./100Hz/300Hz/1kHz/3kHz/10kHz Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’audio.

Se si modificano queste impostazioni, la modalità audio viene automaticamente impostata su “Personalizzata”. Conferma Strumenti Conferma Esci Equalizzatore

Bilanc. 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola ♦ TS XT SRS: Spento/Acceso TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "TS XT SRS"’

3. Premere il tasto o per selezionare "Spento" o "Acceso".

4. Al termine, premere il tasto EXIT o TOOLS.

Ritorno Modalità immagine : Standard Modalità audio ◄Personalizzata► Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual l-ll : Mono Sposta

Ritorno Strumenti Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento

◄ Spento Risp. energia : SpentoDual l-ll : Mono Sposta Conferma Esci TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc. Italiano - 21 BN68-01518A-Ita-0410.indd 21 2008-04-10 2:47:59 ♦ Volume auto: Spento/Acceso Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. ♦ Altoparlante TV: Spento/Acceso Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno.

I tasti - e MUTE non sono disponibili quando “Altoparlante TV” è impostato su “Spento”. Quando “Altoparlante TV” è impostato su “Spento”, è disponibile solo l’opzione “Selezione audio” (in modalità PIP) nel menu Sound. ♦ Selezione audio: Principale/Secondario Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria. − Principale: Consente di ascoltare l’audio dell’immagine principale. − Secondario: Consente di ascoltare l’audio dell’immagine secondaria. Selezione della modalità audio E’ possibile impostare la modalità Suono nel menu “Strumenti” Quando si imposta la modalità “Dual I–II”, la modalità audio corrente viene visualizzata a schermo.

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Dual I-II"’

3. Per selezionare l’opzione desiderata, premere il tasto o .

4. Premere il tasto ENTER .

Tipo di audio DUAL 1/2 Predefinito Mono Stereo Dual Mono Stereo MONO STEREO MONO DUAL 1 DUAL 2 MONO MONO STEREO Cambio automatico Dual MONO ↔ DUAL 1 DUAL 2 A2 Stereo Stereo NICAM

Strumenti Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia : Spento Dual l-ll ◄ Mono

Sposta Conferma Esci DUAL 1 Cambio automatico DUAL 1 Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. Questa funzione è disponibile solo in modalità TV. Italiano - 22 BN68-01518A-Ita-0410.indd 22 2008-04-10 2:47:59 Impostazione e visualizzazione dell’ora corrente È possibile impostare l’orologio del televisore per visualizzare l’ora corrente quando si preme il tasto INFO. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto ENTER per selezionare “Imposta Ora”.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta Conferma impostazione

Tasto ENTER Conferma Ritorno Imposta Ora

Sposta Regola Al termine, premere il tasto EXIT. Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l’orologio. È anche possibile impostare l’anno, il mese, la data, l’ora e i minuto premendo i tasti numerici del telecomando. Ritorno Impostazione del timer di spegnimento È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer stand-by”, quindi

4. Premere ripetutamente il tasto o fino a quando appare

l’impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

➣ Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Timer stand-by".

3. Premere il tasto o per selezionare i minuti.

4. Al termine, premere il tasto EXIT o TOOLS.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta

Conferma Ritorno Strumenti Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by ◄ Spento TS XT SRS : Spento Risp. energia : Spento Dual l-ll : Mono Sposta Conferma Esci Italiano - 23 BN68-01518A-Ita-0410.indd 23 2008-04-10 2:48:01 Accensione e spegnimento automatico del televisore

Premere il tasto MENU per visualizzare il menu. Impostazione Plug & Play Premere il tasto o per selezionare “Impostazione”, quindi Lingua : Italiano Ora premere il tasto ENTER . Melodia : Spento Risp. energia : Spento

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer 1”, “Timer 2”,

“Timer 3”, quindi premere ENTER . Possono essere impostate tre diverse opzioni del Timer per Sposta Conferma l’orario di attivazione e spegnimento del televisore. Timer 1 ➣ È prima necessario impostare l’orologio. Orario TV on 5 00 :

4. Premere il tasto o per selezionare la voce desiderata.

Spento Premere il tasto o per regolare l’impostazione. Orario TV off

rario TV on: Selezionare l’ora e i minuti, quindi scegliere Ripetizione “Acceso”/”Spento”. Per attivare il timer, Una volta Volume scegliere “Acceso”.

rario TV off: Selezionare l’ora e i minuti, quindi scegliere ► Sposta Regola Acceso”/”Spento . Per attivare il timer, scegliere “ Acceso

ipetizione: Selezionare “Una volta”, “Ogni giorno”, “Lun~Ven”, “Lun~Sab” o “Sab~Dom”. ♦ Volume: Selezionare il volume desiderato per l’accensione del dispositivo.

Ritorno Ritorno E’ possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Spegnimento in assenza di operazioni Quando si imposta il timer su “Acceso”, il televisore si spegne automaticamente quando non viene eseguita nessuna operazione entro tre ore dopo che il timer ha acceso l’apparecchio. Questa funzione è disponibile solo se il timer è “Acceso” e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Scelta della lingua Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere ENTER .

2. Premere il tasto o per selezionare “Lingua”, quindi

3. Selezionare la lingua desiderata premendo ripetutamente il

tasto o . Premere il tasto ENTER .

4. Al termine, premere il tasto EXIT.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta Conferma

remere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER .

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere ENTER .

3. Una volta terminata l’impostazione, premere il tasto

4. Al termine, premere il tasto EXIT.

Impostazione Plug & Play Lingua : Italiano Ora Melodia : Spento Risp. energia : Spento PIP Sposta

Conferma Ritorno ♦ Melodia: Spento/Bassa/Media/Alto Consente di regolare l’effetto audio associato all’accensione/spegnimento del televisore.

La modalità Melodia non funziona - Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. - Se il televisore non emette alcun suono significa che è stato premuto il tasto - (Volume). - Se il televisore è stato spento mediante la funzione Timer stand-by. ♦ Risp. energia: Spento/Bassa/Media/Alto Questa funzione regola la brillantezza dello schermo in base alla luminosità dell’ambiente. − Spendo: Disattiva la funzione di risparmio energetico. − Bassa: Imposta il televisore nella modalità a basso risparmio energetico. − Media: Imposta il televisore nella modalità a medio risparmio energetico. − Alto: Imposta il televisore nella modalità ad alto risparmio energetico. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

2. Premere il tasto o per selezionare "Risp. energia".

3. Premere il tasto o per selezionare la "Spento",

"Bassa", “Media" o “Alto”

4. Al termine, premere il tasto EXIT o TOOLS.

➣ Questa funzione non è disponibile in modalità “PC”. (40 poll.) Strumenti Modalità immagine : Standard Modalità audio : Personalizzata Timer stand-by : Spento TS XT SRS : Spento Risp. energia ◄ Spento Dual l-ll : Mono Sposta Conferma Esci Italiano - 25 BN68-01518A-Ita-0410.indd 25 2008-04-10 2:48:02 Selezione della sorgente È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Ingressi”, quindi premere il tasto ENTER .

2. Premere il tasto ENTER per selezionare “Elenco sorgenti”.

➣ Sorgenti del segnale disponibili: TV, Est., AV, Comp., PC, HDMI1, HDMI2. ➣ E’ possibile scegliere solo i dispositivi esterni collegati al televisore.

3. Selezionare il dispositivo desiderato premendo il tasto o .

Premere il tasto ENTER .

Ingressi Elenco sorgenti : TV Equalizzatore Sposta

E’ anche possibile visualizzare la modalità HDMI semplicemente premendo il tasto HDMI del telecomando. Ritorno

Est. : ---Comp. : ---PC : ---HDMI1 : ---HDMI2

Sposta Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P</> sul telecomando. Conferma Elenco sorgenti Conferma Ritorno TOOLS TOOLS P.SIZE TOOLS TOOLS P.SIZE P.SIZE P.SIZE Italiano - 26 BN68-01518A-Ita-0410.indd 26 2008-04-10 2:48:03 Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Ingressi”, quindi premere il tasto ENTER .

2. Premere il tasto o per selezionare “Modifica Nome”, quindi

premere il tasto ENTER .

3. Premere il tasto o per selezionare il dispositivo da

modificare. Premere il tasto ENTER .

4. Premere il tasto o per selezionare il dispositivo

desiderato. Premere il tasto ENTER .

5. Al termine, premere il tasto EXIT.

Ingressi Elenco sorgenti : TV Modifica Nome Sposta

Sposta Conferma Ritorno Italiano - 27 BN68-01518A-Ita-0410.indd 27 2008-04-10 2:48:04 Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di Windows.

2. Quando appare la finestra del pannello di controllo, fare clic su “Aspetto e temi”.

Verrà visualizzata una finestra di dialogo.

3. Nella finestra successiva, fare clic su “Schermo”. Verrà visualizzata una finestra di dialogo.

4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione

(risoluzione) L’impostazione ottimale è 1360 X 768. Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. D-Sub Inserisci Modalità Risoluzione IBM 640×350 720×400 VESA 640×480 640×480 640×480 800×600 800×600 800×600 1024×768 1024×768 1024×768 1360×768 Orizzontale Frequenza (kHz) Verticale Frequenza (Hz) Frequenza di clock dei pixel Frequenza (MHz) Polarità sinc (H/V) 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 47,712 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 60,015 25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 85,500

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 2. La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separato e Composito sono supportate. Il formato SOG non è supportato. Italiano - 28 BN68-01518A-Ita-0410.indd 28 2008-04-10 2:48:04 Configurazione del televisore con il PC

Premere il tasto SOURCE per selezionare la modalità PC. Premere il tasto MENU per visualizzare il menu. Premere di nuovo ENTER per selezionare “Immagine”. Selezionare l'opzione desiderata premendo il tasto o , quindi premere ENTER . Una volta ottenuta l'impostazione desiderata, premere il tasto ENTER . Premere il tasto EXIT per uscire.

Sposta ♦ Regolazione auto La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente. Impostazioni rapide

1. Premere il tasto TOOLS sul telecomando.

remere il tasto o ▼ per selezionare "Regolazione auto", quindi premere il tasto ENTER . Immagine Modalità : Standard Retroillum 7 Contrasto 95 Luminosità 45 Nitidezza 50 Regolazione auto Schermo Opzioni immagine Reset : OK Strumenti Modalità immagine Modalità audio Timer stand-by

Risp. energia PIP Regolazione auto

Esci Schermo Grossa 50 Fine 34 Posizione Reset immagine

Sposta Conferma Ritorno Posizione Sposta

Posizione Regolare la posizione dello schermo del PC per adattarlo come schermo TV. Premere il tasto o per regolare la posizione verticale. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER . Reset immagine È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. Ritorno Regolazione automatica in corso Attendere prego Sposta ♦ Schermo Grossa/Fine Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. Premere il tasto o per selezionare "Grossa" o "Fine", quindi premere il tasto ENTER . Premere il tasto o per regolare la sintonizzazione. Premere il tasto ENTER . Conferma Conferma Ritorno Schermo Grossa 50 Fine 34 Posizione Reset immagine

Sposta Conferma Ritorno Italiano - 29 BN68-01518A-Ita-0410.indd 29 2008-04-10 2:48:06 Funzione Teletext La maggior parte delle emittenti televisive fornisce informazioni scritte tramite il servizio Teletext. La pagina Indice del servizio Teletext spiega come utilizzare il servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. ➣ Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, le informazioni potrebbero apparire incomplete e alcune pagine potrebbero mancare del tutto.

Esce dalla visualizzazione teletext. 2 4 (formato) Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premerlo nuovamente per applicare la modifica anche alla metà inferiore dello schermo. Premerlo una terza volta per tornare allo schermo normale. 3 5 (mostra) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 Tasti colorati (rosso/verde/giallo/blu) Se l’emittente utilizza un sistema FASTEXT, i diversi argomenti presenti in una pagina sono indicati con colori diversi e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate selezionabili in modo analogo. Per visualizzare la pagina precedente o successiva, premere il tasto colorato corrispondente.

Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

6 8 (salva) Utilizzato per memorizzare le pagine del servizio Teletext. 7 0 (formato) Premere questo tasto per selezionare la modalità Teletext (LIST/ FLOF). Se si preme LIST, viene attivata la modalità di List save (Salva elenco). Questa modalità permette di salvare le pagine Teletext utilizzando il tasto8(salva). 8 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 9 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 0 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. ! 9 (blocca) Consente di mantenere visualizzata una pagina, se quella pagina è collegata a più pagine secondarie che scorrono automaticamente. Per scorrere le pagine, premere nuovamente il tasto. @ 7 (annulla) Utilizzato per visualizzare le stazioni trasmittenti quando si cerca una pagina. # 6 (indice) Premere questo tasto in qualsiasi momento per visualizzare la pagina Indice. P.SIZE

È possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando. Italiano - 30 TOOLS BN68-01518A-Ita-0410.indd 30 2008-04-10 2:48:06 Le pagine teletext sono organizzate in base a sei categorie: Parte

Sommario Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Informazioni FASTEXT. e informazioni del Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: ♦ Immettendo il numero di pagina ♦ Selezionando un titolo in un elenco ♦ Selezionando un’intestazione colorata (sistema FASTEXT) Premere il tasto TV per uscire dalla schermata teletext. Uso del blocco Kensington antifurto (a seconda del modello) Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente.

1. Inserire il dispositivo di blocco nello slot

Kensington sull’LCD del televisore (Figura 1) e Cavo ruotarlo nella direzione di blocco (Figura 2).

2. Collegare il cavo di blocco Kensington.

3. Fissare il blocco Kensington a un tavolo o altro

oggetto pesante. ➣ La posizione del blocco Kensington può variare Figura 1 a seconda del modello. TOOLS P.SIZE <Opzionale> Italiano - 31 BN68-01518A-Ita-0410.indd 31 2008-04-10 2:48:07 luzione dei problemi: Prima di contattare l’assistenza Nessun audio o immagine.

• Controllare che il cavo di alimentazione sia collegato alla presa di corrente. sul dispositivo.
• Verificare di aver premuto il tasto
• Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine.
• Controllare il volume. Immagine normale ma audio assente.

• Controllare il volume.
• Controllare se si è premuto il tasto MUTE del telecomando.
• Verificare che “Altoparlante TV” sia in posizione Acceso. Lo schermo è nero e l’indicatore di alimentazione lampeggia in modo continuo.

• Sul computer controllare l’alimentazione e il cavo segnale.
• Il televisore sta utilizzando il proprio sistema di gestione alimentazione.
• Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer. Nessuna immagine oppure immagine in bianco e nero.

• Regolare le impostazioni del colore.
• Controllare se la selezione del sistema di trasmissione è corretta. Interferenze di audio e immagine.

• Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
• Collegare il televisore a un’altra presa di alimentazione. Immagine distorta o con disturbi, audio distorto.

• Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna. Telecomando non funzionante. • Sostituire le batterie del telecomando.
• Pulire il bordo superiore del telecomando (finestra di trasmissione).
• Controllare i terminali delle batterie. Appare il messaggio ‘Controlla cavo segnale’.

• Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.
• Controllare che le sorgenti video o il PC siano accesi. In modalità PC, appare il messaggio ‘Modo non supportato’.

• Controllare la risoluzione massima e la frequenza dell’adattatore video.
• Confrontare questi valori con i dati delle modalità di visualizzazione. L’immagine danneggiata viene Se in alcune periferiche esterne è selezionata l’opzione “Solo scansione”, l’immagine danneggiata può essere visibile nell’angolo dello visualizzata nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal schermo. televisore. Viene visualizzato il messaggio ‘Ripristina tutte le impostazione ai valori predefiniti’. Ciò si verifica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto vengono reimpostate ai valori di fabbrica. Il pannello LCD TFT è composto da sub pixel (3 133 440) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Italiano - 32 BN68-01518A-Ita-0410.indd 32 2008-04-10 2:48:07 Specifiche tecniche e ambientali Nome del modello Dimensione schermo (Diagonale) Risoluzione PC Uscita Audio Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso con supporto Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Supporto ruotabile (Sinistra / Destra) Nome del modello Dimensione schermo (Diagonale) Risoluzione PC Uscita Audio Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso con supporto Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Supporto ruotabile (Sinistra / Destra)

Imagen secundaria TV, Ext., AV TV, Ext., AV TV, Ext., AV Configuración

Sub picture TV, Ext., AV TV, Ext., AV TV, Ext., AV
