INSTRUKCJA OBSŁUGI EASI GLIDE 300 FLYMO

PL Oryginalne Instrukcje

PL UWAGA Zapoznać się z treścią niniejszej instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia

1. Zaczep kabla x2
2. Klucz/skrobak
3. Elementy dystansowe wysokości koszenia (1 zamocowany do kosiarki i 2 na kluczu)
4. Instrukcja Obsługi

CZ - POPIS STROJE

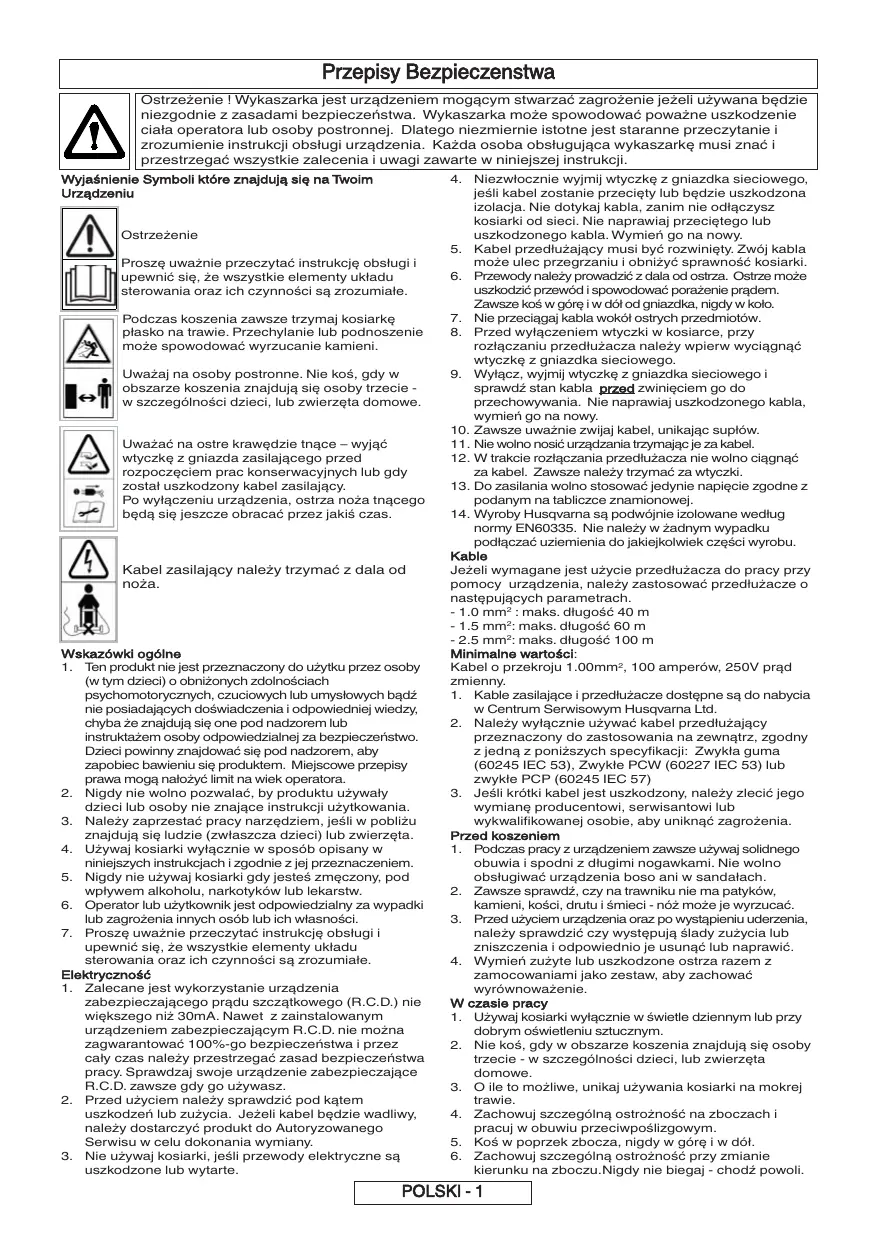

Przepisy Bezpieczeństwa

Ostrzeżenie ! Wykaszarka jest urządzeniem mogącym stwarzać zagrożenie jeżeli używana będzie niezgodnie z zasadami bezpieczeństwa. Wykaszarka może spowodować poważne uszkodzenie ciała operatora lub osoby postronnej. Dlatego niezmiernie istotne jest staranne przeczytanie i zrozumienie instrukcji obsługi urządzenia. Każda osoba obsługująca wykaszarkę musi znać i przestrzegać wszystkie zalecenia i uwagi zawarte w niniejszej instrukcji.

Wyjaśnienie Symboli które znajdują się na Twoim Urządzeniu

Ostrzeżenie

Proszę uważnie przeczytać instrukcję obsługi i upewnić się, że wszystkie elementy układu sterowania oraz ich czynności są zrozumiałe.

Podczas koszenia zawsze trzymaj kosiarkę płasko na trawie. Przechylanie lub podnoszenie może spowodować wyrzucanie kamieni.

Uważaj na osoby postronne. Nie coś, gdy w obszarze koszenia znajdują się osoby trzecie - w szczególności dzieci, lub zwierzęta domowe.

Uważać na ostre krawędzie tnące – wyjąć wtyczkę z gniazda zasilającego przed rozpoczęciem prac konserwacyjnych lub gdy został uszkodzony kabel zasilający. Po wyłączeniu urządzenia, ostrza noża tnącego będą się jeszcze obracać przez jakiś czas.

Kabel zasilający należy trzymać z dala od noża.

Wskazówki ogólne

1. Ten produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci) o obniżonych zdolnościach psychomotorycznych, czuciowych lub umysłowych bądź nie posiadających doświadczenia i odpowiedniej wiedzy, chyba że znajdują się one pod nadzorem lub instruktażem osoby odpowiedzialnej za bezpieczeństwo. Dzieci powinny znajdować się pod nadzorem, aby zapobiec bawieniu się produktem. Miejscowe przepisy prawa mogą nałożyć limit na wiek operatora.
2. Nigdy nie wolno pozwalać, by produktu używały dzieci lub osoby nie znające instrukcji użytkowania.
3. Należy zaprzestać pracy narzędziem, jeśli w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.
4. Używaj kosiarki wyłącznie w sposób opisany w niniejszych instrukcjach i zgodnie z jej przeznaczeniem.
5. Nigdy nie używaj kosiarki gdy jesteś zmęczony, pod wpływem alkoholu, narkotyków lub lekarstw.
6. Operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia innych osób lub ich własności.
7. Proszę uważnie przeczytać instrukcję obsługi i upewnić się, że wszystkie elementy układu sterowania oraz ich czynności są zrozumiałe.

Elektryczność

1. Zalecane jest wykorzystanie urządzenia zabezpieczającego prądu szzątkowego (R.C.D.) nie większego niż 30mA. Nawet z zainstalowanym urządzeniem zabezpieczającym R.C.D. nie można zagwarantować 100%-go bezpieczeństwa i przez cały czas należy przestrzegać zasad bezpieczeństwa pracy. Sprawdzaj swoje urządzenie zabezpieczające R.C.D. zawsze gdy go używasz.

2. Przed użyciem należy sprawdzić pod kątem uszkodzeń lub zużycia. Jeżeli kabel będzie wadliwy, należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

3. Nie używaj kosiarki, jeśli przewody elektryczne są uszkodzone lub wytarte.

4. Niezwłocznie wyjmij wtyczkę z gniazdka sieciowego, jeśli kabel zostanie przecięty lub będzie uszkodzona izolacja. Nie dotykaj kabla, zanim nie odłączysz kosiarki od sieci. Nie naprawiaj przeciętego lub uszkodzonego kabla. Wymień go na nowy.

5. Kabel przedłużający musi być rozwinięty. Zwój kabla może ulec przegrzaniu i obniżyć sprawność kosiarki.
6. Przewody należy prowadzić z dala od ostrza. Ostrze może uszkodzić przewód i spowodować porażenie prądem. Zawsze koś w góre i w dół od gniazdka, nigdy w koło.
7. Nie przeciągaj kabla wokół ostrych przedmiotów.
8. Przed wyłączeniem wtyczki w kosiarce, przy rozłączaniu przedłużacza należy wpierw wyciągnąć wtyczkę z gniazdka sieciowego.
9. Wyłącz, wyjmij wtyczkę z gniazdka sieciowego i sprawdź stan kabla przed zwinięciem go do przechowywania. Nie naprawiaj uszkodzonego kabla, wymień go na nowy.
10. Zawsze uważnie zwijaj kabel, unikając supłów.
11. Nie wolno nosić urządzenia trzymając je za kabel.
12. W trakcie rozłączania przedłużacza nie wolno ciągnąć za kabel. Zawsze należy trzymać za wtyczki.
13. Do zasilania wolno stosować jedynie napięcie zgodne z podanym na tabliczce znamionowej.
14. Wyroby Husqvarna są podwójnie izolowane według normy EN60335. Nie należy w żadnym wypadku podłączać uziemienia do jakiejkolwiek części wyrobu.

Kable

Jeżeli wymagane jest użycie przedłużacza do pracy przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach.

• 1.0 mm² : maks. długość 40 m
• 1.5 mm²: maks. długość 60 m
• 2.5 mm²: maks. długość 100 m

Minimalne wartości:

Kabel o przekroju 1.00mm², 100 amperów, 250V prąd zmienny.

1. Kable zasilające i przedłużacze dostępne są do nabycia w Centrum Serwisowym Husqvarna Ltd.
2. Należy wyłącznie używać kabel przedłużający przeznaczony do zastosowania na zewnątrz, zgodny z jedną z poniższych specyfikacji: Zwykła guma (60245 IEC 53), Zwykłe PCW (60227 IEC 53) lub zwykle PCP (60245 IEC 57)
3. Jeśli krótki kabel jest uszkodzony, należy zlecić jego wymianę producentowi, serwisantowi lub wykwalifikowanej osobie, aby uniknąć zagrożenia.

Przed koszeniem

1. Podczas pracy z urządzeniem zawsze używaj solidnego obuwia i spodni z długimi nogawkami. Nie wolno obsługiwać urządzenia boso ani w sandałach.
2. Zawsze sprawdź, czy na trawniku nie ma patyków, kamieni, kości, drutu i śmieci - nóż może je wyrzucać.
3. Przed użyciem urządzenia oraz po wystąpieniu uderzenia, należy sprawdzić czy występują ślady zużycia lub zniszczenia i odpowiednio je usunąć lub naprawić.
4. Wymień zużyte lub uszkodzone ostrza razem z zamocowaniami jako zestaw, aby zachować wyrównoważenie.

W czasie pracy

1. Używaj kosiarki wyłącznie w świetle dziennym lub przy dobrym oświetleniu sztucznym.
2. Nie koś, gdy w obszarze koszenia znajdują się osoby trzecie - w szczególności dzieci, lub zwierzęta domowe.
3. O ile to możliwe, unikaj używania kosiarki na mokrej trawie.
4. Zachowuj szczególną ostrożność na zboczach i pracuj w obuwiu przeciwpoślizgowym.
5. Koś w poprzek zbocza, nigdy w górę i w dół.
6. Zachowuj szczególną ostrożność przy zmianie kierunku na zboczu.Nigdy nie biegaj - chodź powoli.

Przepisy Bezpieczeństwa

1. Nie kosić terenów o zbyt dużym nachyleniu.

2. Należy zachować szczególną ostrożność podczas cofania oraz ciągnięcia produktu do siebie.

3. Zawsze wyłącz kosiarkę przed przesunięciem jej przez nie zatrawioną powierzchnię.

4. Nigdy nie używaj kosiarki z uszkodzonymi lub nie założonymi osłonami.

5. Należy uruchamiać silnik zgodnie z instrukcją, trzymając stopy z dala od ostrzy.

6. Nie wolno zbliżac rąk ani stóp do części obrotowych.

7. Nie przechylaj kosiarki, gdy silnik pracuje - za wyjątkiem włączania i wyłączania. W tych przypadkach nie przechylaj więcej, niż absolutnie konieczne i unoś wyłącznie część od siebie najdalszą. Przed przy - wróceniem kosiarki do pozycji poziomej zawsze miej obie ręce w pozycji roboczej na uchwycie.

8. Nie wkładaj rąk do wyrzutni trawy.

9. Nigdy nie podnoś i nie przenoś kosiarki, gdy pracuje lub jest podłączona do gniazdka sieciowego.

10. Wyjmij wtyczkę z gniazdka sieciowego:

- przed dotknięciem ostrza (upewnij się, że ostrze całkowicie się zatrzymało);

- przed pozostawieniem kosiarki bez opieki nawet na chwilę;

- przed usuwaniem blokady;

- przed dokonaniem sprawdzenia, czyszczeniem lub regulacją kosiarki;

- po uderzeniu w coś. Nie używaj kosiarki, dopóki się

nie upewnisz, że cała kosiarka jest w dobrym stanie technicznym;

- jeśli kosiarka wibruje nadmiernie. Natychmiast znajdź przyczynę. Nadmierne wibracje mogą spowodować obrażenia ciała.

Konserwacja i przechowywanie

1. Ostrożnie: Nie wolno dotykać obracających się ostrzy.

2. Dbaj aby wszystkie nakrętki i śruby były zawsze i dociągnięte.

3. Przygotowanie kosiarki do zastosowania

4. Dla zapewnienia bezpieczeństwa wymieniaj części zużyte lub uszkodzone.

5. Należy stosować ostrze wymienne, śrubę mocującą, rozpórkę i wirnik odpowiedni dla tego produktu.

6. Zachowuj ostrożność podczas regulacji kosiarki, aby uniknąć złapania palców między obrotowymi ostrzami a nieruchomozymi elementami kosiarki.

7. Wymieniaj nóż co 50 godzin koszenia lub co 2 lata, odpowiednio do tego, co wystąpi wcześniej - niezależnie od jego stanu.

8. Jeżeli w trakcie użytkowania produktu pasek stanie się luźny, należy oddać produkt do autoryzowanego serwisu w celu regulacji.

9. Przechowywać w suchym, chłodnym miejscu, poza zasięgiem dzieci. Nie przechowywać na zewnątrz.

10. Przed odłożeniem produktu na miejsce przechowywania, należy pozostawić go do ostygnięcia na około 30 minut.

Zalecana obsługa techniczna

- Produkt jest oznaczony przy pomocy srebrno-szarej tabliczki znamionowej w sposób umożliwiający jednoznaczną identyfikację.

- Zalecamy, aby produkt poddawany był przeglądowi technicznemu przynajmniej raz na rok; przy czym częstotliwość przeglądów zwiększa się jeśli urządzenie jest używane dla celów profesjonalnych.

Informacje z Zakresu Ochrony Środowiska

Wyroby Husqvarna Ltd zostały wyprodukowane zgodnie z Systemem Zarządzania Środowiskowego wg ISO 14001 przy użyciu - gdzie to możliwe - części wykonanych w jak najbardziej ekologiczny sposób, zgodnie z zasadami firmy, celem umożliwia niency recyklingu po upływie okresu użytkowego produktu.

- Opakowanie nadaje się do recyklingu a elementy z tworzywa sztucznego zostały oznakowane (gdzie to możliwe) według kategorii recyklingu.

- Podczas utylizacji zużytego produktu należy zachować wymogi ochrony środowiska.

- W razie potrzeby należy skontaktować się z lokalnymi władzami w celu uzyskania informacji na temat utylizacji produktu.

Symbol — na produkcie lub jego opakowaniu oznaca, że po utracie wartości i użytkowej dany wyrób nie może być traktowany tak jak inne odpady. Należy przekazać go do punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu.

Przestrzegając zalecanych zasad postępowania ze zużytym produktem zapobiegasz ewentualnym negatywnym konsekwencjom dla zdrowia i środowiska, jakie mogłyby nastąpić w wyniku niewłaściwego sposobu pozbycia się wyrobu. Szczegółowych informacji na temat recyklingu tego produktu mogą udzielić władze lokalne, służby zajmujące się wywozem śmieci lub pracownicy sklepu, w którym produkt został zakupiony.

INSTRUKCJA OBSŁUGI

Akumulatorowa podkaszarka do trawy

HC300/HC330

Instrukcja obsługi

Wydanie I, 2008

DANE TECHNICZNE

Napięcie zasilania 230V

Moc silnika 1400/1450W

Klasa izolacji II

Cieżar 8.5 kg

UWAGA!

Znaki bezpieczeństwa na urządzeniu muszą być widoczne i utrzymywane w czystości. W razie ich uszkodzenia lub utraty należy je wymienić lub uzupełnić w autoryzowanym punkcie serwisowym

UWAGA!

Kosiarka przeznaczona jest wyłącznie do zastosowań przydomowych i nie może być używana w innym celu niż koszenie trawy.

Firma Flymo zastrzega sobie możliwość zmiany parametrów technicznych w ramach ciągłego unowocześniana urządzeń.

Druki gwarancji wydawane są przy zakupie urządzenia. Przeipsy gwarancyjne określone są na Karcie Gwarancyjnej.

Części zamienne

Ostrze :- EG300, EG300V

Numer referencyjny.: FLY004

Numer części.: 512762990

Ostrze :- EG330, EG330VX

Numer referencyjny.: FLY027

Numer części.: 511932390

EC DEKLARACJA ZGODNOŚCI

Husqvarna AB, S-561 82, Huskvarna, Sweden

Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ;

Oznaczenie......Lawnmower = Kosiarka

Oznaczenie typu(ów)......EG300, EG300V, EG330, EG330VX

Identyfikacja serii.....Patrz Tabliczka Znamionowa Wyrobu

Rok Produkcji.....Patrz Tabliczka Znamionowa Wyrobu

Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC :

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

na podstawie zastosowanych następujących norm EU :

EN60335-1, EN60335-2-77, EN50366, EN55014-1, EN61000-3-2, EN61000-3-3

Maksymalny ważony poziom dźwięku A L _pA na stanowisku operatora zmierzony zgodnie z normą EN60335-2-77 został podany w tabeli.

Maksymalna wartość ważona drgań dla ręki/ramienia a_h zmierzona zgodnie z normą EN ISO 20643 w próbie powyższego produktu (produktów) została podana w tabeli.

2000/14/EC: Mierzony Poziom Natężenia Děwięku LWA oraz Gwarantowany Poziom

Natężenia Děwięku LWA są zgodne z wielkościami podanymi w tabelach.

Procedura Oceny Zgodności.... Annex VI

Organ Uprawniony.... Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Newton Aycliffe 05/10/2012

M.Bowden

Dyrektor ds. Globalnych Badań i Rozwoju

– Produkty jezdne

Posiadacz dokumentacji technicznej

Typ	EG300	EG300V	EG330	EG330VX
Szerokość koszenia (cm)	30	30	33	33
Prędkość Obrotowa Urządzenia Tnącego (rpm)	4,300	4,300	4,300	4,300
Zasilanie (kW)	1.30	1.35	1.40	1.40
Mierzony Poziom Natężenia Dźwięku L_WA (dB(A))	89	89	89	89
Gwarantowany Poziom Natężenia Dźwięku L_WA (dB(A))	91	91	91	91
Ciśnienie akustyczne L_PA (dB(A))	80	80	80	80
Wątpliwość K_PA (dB(A))	2.5	2.5	2.5	2.5
Wibracja miejscowa a_h (m/s ^2 )	3.56	3.56	3.56	3.56
Niepewność K_ah (m/s ^2 )	1.5	1.5	1.5	1.5
Odwaznik (Kg)	8.5	8.5	8.5	8.5
