INSTRUKCJA OBSŁUGI HSOGPIF9183 HAIER

Chłodziarko-zamrażarka

HSR3918FI*

HSOBPIF9183

HSOGPIF9183

Dziękujemy za zakup produktu firmy Haier.

Przed użyciem urządzenia należy przeczytać uważnie poniższe instrukcje. Instrukcja zawiera ważne informacje, które ułatwią wykorzystanie wszystkich możliwości urządzenia oraz zapewnią bezpieczny i prawidłowy montaż, eksploatację i konserwację.

Niniejszą instrukcję należy przechowywać w dogodnym miejscu, aby zawsze móc z niej skorzystać w celu bezpiecznego i właściwego użytkowania urządzenia.

Jeśli zamierza się sprzedać urządzenie, oddać je lub zostawić w domu po przeprowadzce, należy upewnić się, że przekazano również niniejszą instrukcję, aby nowy właściciel mógł zapoznać się z urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.

Objaśnienie

Ostrzeżenie – ważne informacje dotyczące bezpieczeństwa

Informacje ogólne i porady

Informacje dotyczące środowiska

Utylizacja

Należy chronić środowisko i dbać o zdrowie ludzkie. Opakowanie należy umieścić w odpowiednich pojemnikach w celu poddania go recyklingowi. Przestrzegaj zasad recyklingu odpadów urządzeń elektrycznych i elektronicznych. Urządzeń oznaczonych tym symbolem nie należy wyrzucać razem z odpadami domowymi. Zwróć produkt do lokalnego punktu recyklingu odpadów lub skontaktuj się z urzędem miejskim.

OSTRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Czynniki chłodnicze i gazy muszą być utylizowane w sposób profesjonalny. Przed prawidłową utylizacją należy upewnić się, że przewody obwodu czynnika chłodniczego nie są uszkodzone. Odłącz urządzenie od sieci elektrycznej. Odciąć kabel sieciowy i wyrzucić go. Wyjąć wszystkie szuflady, a także zatrzaski i uszczelki drzwiczek, aby uniemożliwić dzieciom i zwierzętom zamknięcie się w urządzeniu.

Stare urządzenia nadal mają pewną wartość rezydualną. Przyjazna dla środowiska metoda utylizacji zagwarantuje, że cenne surowce będą mogły zostać odzyskane i ponownie wykorzystane.

Cyklopentan, nieszkodliwa dla ozonu substancja palna, jest stosowany jako ekspander do pianki izolacyjnej.

Zapewniając, że produkt ten jest utylizowany w prawidłowy sposób, pomagasz przyczynić się do zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, jakie mogłyby mieć miejsce.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu należy skontaktować się z lokalnym urzędem, służbami utylizującymi odpady domowe lub sklepem, w którym produkt został zakupiony.

Spis treści

PL

1-Informacje dotyczące bezpieczeństwa 324 2-Przewidziane zastosowanie 329 3-Opis produktu 332 4-Panel sterowania 333 5-Obsługa 334 6-Wskazówki dotyczące oszczędzania energii 346 7-Wyposażenie 347 8-Dbałość i czyszczenie 349 9-Rozwiązywanie problemów 352 10-Instalacja 357 11-Dane techniczne 363 12-Obsługa klienta 364

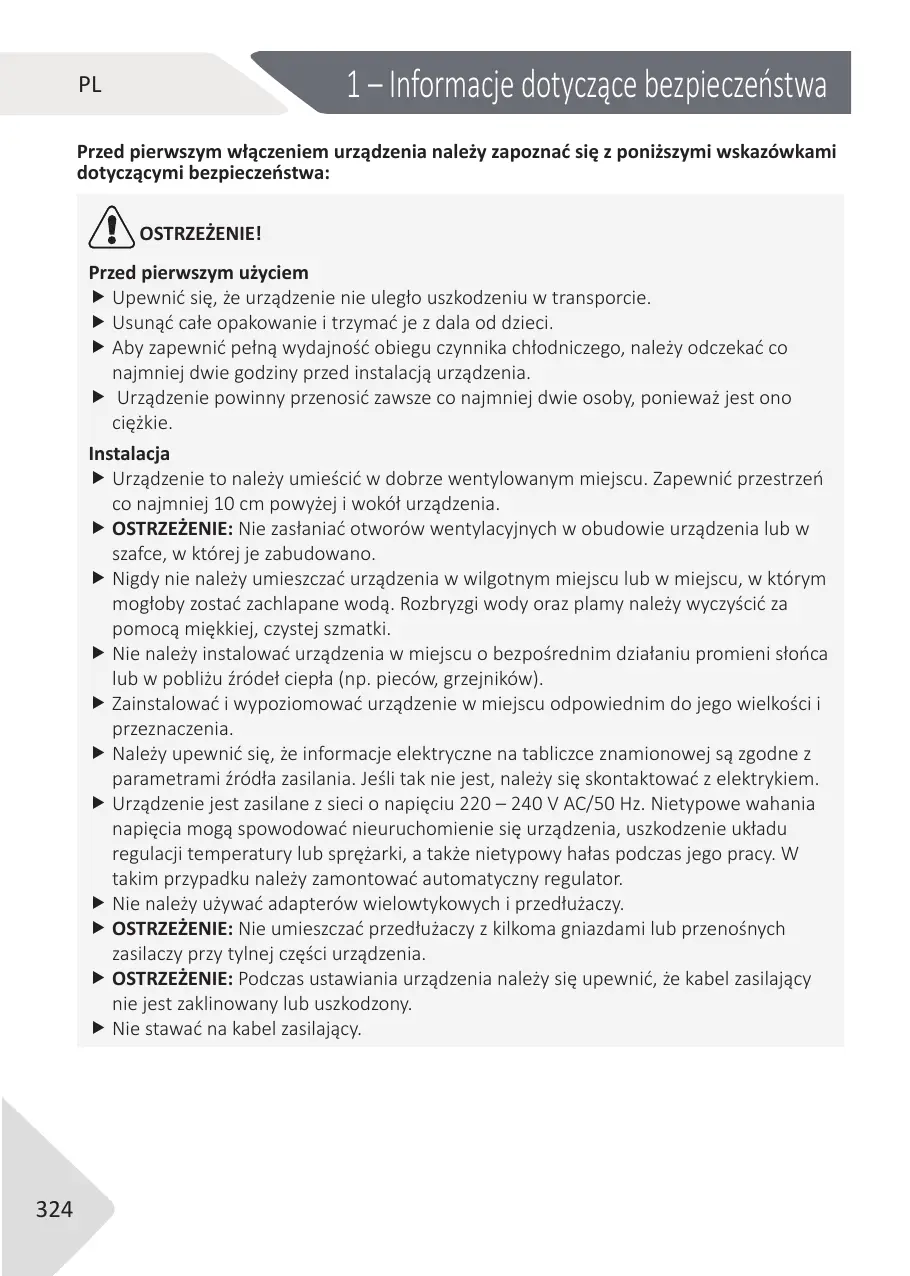

Przed pierwszym włączeniem urządzenia należy zapoznać się z poniższymi wskazówkami dotyczącymi bezpieczeństwa:

OSTRZEŻENIE!

Przed pierwszym użyciem

Upewnij się, że urządzenie nie uległo uszkodzeniu w transporcie. Usuń opakowanie i trzymaj je z dala od dzieci. Aby zapewnić pełną wydajność obiegu czynnika chłodniczego, należy odczekać co najmniej dwie godziny przed instalacją urządzenia. Urządzenie powinny przenosić zawsze co najmniej dwie osoby, ponieważ jest ono ciężkie.

Instalacja

Urządzenie to należy umieścić w dobrze wentylowanym miejscu. Zapewnić przestrzeń co najmniej 10 cm powyżej i wokół urządzenia. ▶ OSTRZEŻENIE: Nie zasłaniać otworów wentylacyjnych w obudowie urządzenia lub w szafce, w której je zabudowano. ▶ Nigdy nie należy umieszczać urządzenia w wilgotnym miejscu, w którym mogłoby zostać zachlapane wodą. Rozbryzgi wody oraz plamy należy wyczyścić za pomocą miękkiej, czystej szmatki. ▶ Nie należy instalować urządzenia w miejscu o bezpośrednim działaniu promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców, grzejników). Zainstalować i wypoziomować urządzenie w sposób zgodny z jego przeznaczeniem. ▶ Należy upewnić się, że informacje elektryczne na tabliczce znamionowej są zgodne z parametrami źródła zasilania. Jeśli tak nie jest, należy skontaktować się z elektrykiem. Urządzenie jest zasilane z sieci o napięciu 220 - 240 V AC/50 Hz. Nietypowe wahania napięcia mogą spowodować nieuruchomienie się urządzenia, uszkodzenia układu regulacji temperatury lub sprężarki, a także nietypowy hałas podczas jego pracy. W takim przypadku należy zamontować automatyczny regulator. ▶ Nie należy używać adapterów wielowtykowych i przedłużaczy. ▶ OSTRZEŻENIE: Nie umieszczać przedłużaczy z kilkoma gniazdami lub przenośnych zasilaczy przy tylnej części urządzenia. ▶ OSTRZEŻENIE: Podczas ustawiania urządzenia należy się upewnić, że kabel zasilający nie jest zaklinowany lub uszkodzony. ▶ Nie stawać na kabel zasilający.

OSTRZEŻENIE!

Do zasilania należy użyć osobnego, łatwo dostępnego gniazdka z uziemieniem. Urządzenie musi być uziemione. ▸ Dotyczy tylko Wielkiej Brytanii: Kabel zasilający urządzenia jest wyposażony we wtyczkę 3-przewodową (z uziemieniem), która pasuje do standardowego gniazda 3-przewodowego (z uziemieniem). Nigdy nie należy odcinać ani demontować trzeciego bolca (uziemienia). Po zainstalowaniu urządzenia wtyczka powinna być dostępna. ▸ OSTRZEŻENIE: Nie należy dopuścić do uszkodzenia obwodu czynnika chłodniczego. ▸ Codzienne użytkowanie urządzenia może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, jeśli nie posiadają one doświadczenia i wiedzy, są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i rozumieją one potencjalne zagrożenia. ▸ Nie zezwalać dzieciom na zabawę urządzeniem. Dzieciom w wieku od 3 do 8 lat zezwala się na załadunek i rozładunek urządzeń chłodniczych, ale nie zezwala się im na ich czyszczenie i instalację. - Trzymać z dala od urządzenia dzieci poniżej 3. roku życia, chyba że są one stale nadzorowane. ▸ Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru. Urządzenie należy ustawić tak, aby wtyczka była dostępna. - Jeśli w pomieszczeniu wycieka gaz węglowy lub inny łatwopalny gaz, należy wyłączyć zawór wyciekającego gazu, otworzyć drzwi i okna, i nie odłączać kabla zasilającego chłodziarki/zamrażarki lub innego urządzenia. ▸ Należy pamiętać, że urządzenie jest ustawione do pracy w określonym zakresie temperatur otoczenia od 10 do 38°C. Urządzenie nie będzie działać prawidłowo, jeśli jest pozostawione na dłuższy czas w temperaturze powyżej lub poniżej wskazanego zakresu. ▸ Nie należy umieszczać na chłodziarce/zamrażarce przedmiotów niestabilnych (ciężkich przedmiotów, pojemników wypełnionych wodą), aby uniknąć obrażeń ciała spowodowanych upadkiem lub porażeniem prądem elektrycznym w wyniku kontaktu z wodą. ▸ Nie ciągnąć za półki w drzwiczkach. Drzwiczki mogą ulec przystawieniu, stojak na butelki może zostać odciągnięty lub urządzenie może się przewrócić.

OSTRZEŻENIE!

Drzwiczki należy otwierać i zamykać tylko za pomocą klamek. Szczelina między drzwiczkami a szafą jest bardzo wąska. Nie wkładać rąk w te szczeliny, aby uniknąć ściśnięcia palców. Drzwiczki chłodziarki/zamrażarki należy otwierać tylko wtedy, gdy w zasięgu ruchu drzwiczek nie ma dzieci. ▸ Nigdy nie przechowywać butelkowanego piwa lub napojów, płynów w butelkach lub puszkach (oprócz alkoholu wysokoprocentowego), zwłaszcza napojów gazowanych w zamrażarce, ponieważ mogą one wybuchnąć podczas zamrażania. ▸ Nie przechowywać w niniejszym urządzeniu substancji wybuchowych, takich jak puszki z łatwopalnym gazem w aerozolu. ▸ Nie przechowywać w urządzeniu leków, środków chemicznych lub substancji powodujących bakterie. To urządzenie jest urządzeniem gospodarstwa domowego. Nie są przeznaczone do przechowywania w nim materiały, które wymagają ściśle określonej temperatury. Sprawdzić stan żywności, jeśli doszło do zwiększenia temperatury w zamrażarce. ▸ Nie należy ustawiać niepotrzebnie niskiej temperatury w komorze chłodziarki. Przy wysokich ustawieniach mogą występować temperatury minusowe. Uwaga: Butelki mogą wybuchnąć. ▸ Nie należy dotykać zamrożonych towarów mokrymi dłońmi (założyć rękawice). W szczególności nie należy jeść lodów bezpośrednio po wyjęciu z zamrażarki. Istnieje ryzyko ich przymarznięcia lub powstania odmrożeń. PIERWSZA POMOC: natychmiast przemyć pod bieżącą zimną wodą. Nie odciągać na siłę! ▸ Podczas działania urządzenia nie należy dotykać wewnętrznej powierzchni zamrażarki, zwłaszcza mokrymi rękoma, ponieważ mogą przymarznąć do tej powierzchni. - Odłączyć urządzenie w przypadku przerwy w dostawie prądu lub przy czyszczeniu go. Odczekać co najmniej 7 minut przed ponownym uruchomieniem urządzenia, ponieważ zbyt szybkie uruchamianie go może uszkodzić sprężarkę. ▸ OSTRZEŻENIE: Nie używać urządzeń elektrycznych wewnątrz komory urządzenia do przechowywania żywności, o ile nie są to urządzenia zalecane przez producenta.

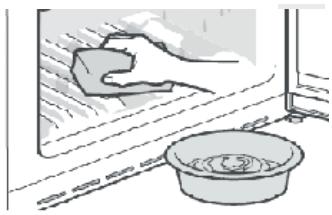

Konserwacja/czyszczenie

▶ Upewnić się, że dane są pod nadzorem, jeśli przystępujesz do czyszczenia i konserwacji. - Przed przystąpieniem do rutynowej konserwacji należy odłączyć urządzenie od zasilania elektrycznego. Odczekać co najmniej 7 minut przed ponownym uruchomieniem urządzenia, ponieważ ponowne uruchamianie go może uszkodzić sprężarkę. ▶ Podczas odłączania urządzenia należy trzymać za wtyczkę, a nie za kabel. ▶ Nie należy czyścić urządzenia twardymi szczotkami, szczotkami drucianymi, proszkiem do prania, benzyną, octanem amylu, acetonem i podobnymi roztworami organicznymi, kwasowymi lub alkalicznymi. Aby uniknąć uszkodzenia, należy wyczyścić je specjalnym detergentem do chłodziarek/zamrażarek. Można ewentualnie użyć ciepłej wody i roztworu sody oczyszczonej - około łyżki sody oczyszczonej na litr/kwartę wody. Przepłukać obficie wodą i wytrzeć do sucha. Nie należy używać proszków czyszczących ani innych środków czyszczących o właściwościach ściernych. Nie myć zdejmowanych części w zmywarce do naczyń. ▶ Nie wolno zeskrobywać mrozu i lodu ostrymi przedmiotami. Aby uniknąć uszkodzenia plastikowych części, nie należy używać sprayów, grzejników elektrycznych czy suszarek do włosów ani urządzeń czyszczących parą czy innych źródeł ciepła. ▶ OSTRZEŻENIE: Nie używać urządzeń mechanicznych ani innych środków do przyspieszania procesu rozmrażania, o ile nie są one zalecane przez producenta. W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia. ▶ Nie próbować naprawiać, demontować ani modyfikować urządzenia na własną rękę. W razie potrzeby dokonania naprawy należy się skontaktować z naszą obsługą klientów. W razie uszkodzenia żarówek oświetlenia powinien je wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia. ▶ Przynajmniej raz w roku należy usunąć kurz z tyłu urządzenia, aby uniknąć zagrożenia pożarem, a także zwiększonego zużycia energii.

OSTRZEŻENIE!

▶ Nie spryskiwać ani nie spłukiwać urządzenia podczas czyszczenia. Do czyszczenia urządzenia nie należy używać strumienia wody ani pary wodnej. ▶ Nie czyścić zimnych szklanych półek ani szklanych drzwiczek gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie. - Jeśli urządzenie nie będzie używane przez dłuższy czas, należy pozostawić je otwarte, aby zapobiec gromadzeniu się w nim nieprzyjemnych zapachów.

Informacje o czynniku chłodniczym

OSTRZEŻENIE!

Urządzenie zawiera palny czynnik chłodniczy - IZOBUTAN (R600a). Upewnić się, że obieg czynnika chłodniczego nie został uszkodzony podczas transportu lub montażu. Wyciekający czynnik chłodniczy może spowodować obrażenia oczu lub zapalić się. Jeśli doszło do uszkodzenia, należy unikać otwartych źródeł ognia, dokładnie przewietrzyć pomieszczenie, nie podłączać ani nie odłączać przewodów zasilających urządzenia lub innego urządzenia. Poinformować obsługę klientów.

W przypadku kontaktu oczu z czynnikiem chłodniczym natychmiast przepłukać je pod bieżącą wodą i natychmiast skontaktować się z okulistą.

OSTRZEŻENIE: układ chłodniczy znajduje się pod wysokim ciśnieniem. Nie manipulować urządzeniem. Ponieważ w urządzeniu stosowane są palne czynniki chłodnicze, należy zainstalować, obsługiwać i serwisować je ściśle według instrukcji obsługi oraz skontaktować się z profesjonalnym przedsiębiorstwem lub naszym działem obsługi posprzedażnej w celu dokonania utylizacji urządzenia.

OSTRZEŻENIE!

W przypadku chłodziarek z funkcją wody lodowej należy zwrócić uwagę na następujące ostrzeżenie:

W przypadku urządzeń nieprzeznaczonych do podłączenia do dopływu wody:

OSTRZEŻENIE: napełniać tylko wodą pitną.

W przypadku urządzeń przeznaczonych do podłączenia do dopływu wody:

OSTRZEŻENIE: podłączyć tylko do źródła wody pitnej.

Aby wyczyścić system wodny, należy zapoznać się z instrukcją obsługi. W przypadku pytań należy skontaktować się z działem obsługi posprzedażnej.

2.1 Przewidziane zastosowanie

To urządzenie jest przeznaczone do użytku w gospodarstwach domowych i podobnych zastosowaniach, takich jak:

• kuchnie dla personelu w sklepach, biurach i innych środowiskach roboczych;
• w gospodarstwach rolnych; przez klientów w hotelach, motelach i innych środowiskach mieszkalnych;
• w środowiskach typu „bed and breakfast”;
• w ramach usług cateringowych i podobnych zastosowań niezwiązanych ze sprzedażą detaliczną.
• Jeśli urządzenie nie będzie używane przez dłuższy czas, a użytkownik nie będzie korzystać z niego tylko w ramach funkcji Holiday lub funkcji wyłączonej chłodziarki/zamrażarki, należy:
• wyjąć żywność;
• odłączyć kabel zasilający;
• opróżnić i wyczyścić zbiornik na wodę;
• wyczyścić urządzenie w sposób opisany powyżej; drzwiczki powinny być otwarte, aby zapobiec powstawaniu przykrych zapachów wewnątrz.

Aby zapewnić bezpieczne przechowywanie środków spożywczych lub wina, należy przestrzegać niniejszej instrukcji obsługi. Urządzenie należy czyścić co najmniej raz na cztery tygodnie, aby zapewnić właściwą obsługę i zapobiec powstawaniu zapachów przechowywanej żywności. Zawsze utrzymywać w czystości uszczelkę drzwiczek.

(1.) Wyczyść wnętrze i zewnętrzną część chłodziarki, w tym uszczelki drzwiczek, stojaki w drzwiczkach, szklane półki, pojemnik itp., miękkim ręcznikiem lub gąbką namoczoną w ciepłej wodzie (można dodać neutralny detergent). (2.) W razie przypadkowych rozlań cieczy wszystkie zanieczyszczone elementy należy wyjąć i umieścić pod bieżącą wodą. Po umyciu wytrzeć i osuszyć. (3.) W przypadku rozlania produktów mlecznych (takich jak śmietana, roztopione lody) należy wyjąć wszystkie zanieczyszczone części, włożyć je na chwilę do ciepłej wody o temperaturze około 40°C, a następnie spłukać wodą, osuszyć i umieścić z powrotem w chłodziarce/zamrażarce. (4.) W przypadku, gdy mała część lub element dostanie się do wnętrza chłodziarki (między półki lub szuflady), należy użyć małej miękkiej szczotki, aby ją/go wyjąć. Jeśli nie uda się dostać do takiej części, należy skontaktować się z serwisem firmy Haier.

▸ Aby uniknąć zanieczyszczenia żywności, należy przestrzegać poniższych instrukcji:

• Pozostawienie na dłużej otwartych drzwiczek może spowodować wzrost temperatury w komorach urządzenia.
• Czyścić regularnie powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi systemami odprowadzania wody.
• Wyczyścić zbiorniki na wodę, jeśli nie były one używane przez 48 godzin; przepłukać system wodny podłączony do zasilania urządzenia, jeśli woda nie była pobierana przez 5 dni.
• Przechowywać surowe mięso i ryby w odpowiednich pojemnikach w chłodziarce/zamrażarce, tak aby nie miały kontaktu z innymi produktami spożywczymi i aby soki z nich nie kapały na inną żywność. W celu zapewnienia bezpiecznego przechowywania produktów żywnościowych potrawy błyskawiczne i surowe mięso/ryby należy przechowywać oddzielnie.
• Szuflady na zamrożoną żywność, oznaczone dwoma gwiazdkami, przeznaczone są do przechowywania wstępnie zamrożonej żywności, przechowywania lub wytwarzania lodów i kostek lodu.
• Szuflady z jedną, dwoma lub trzema gwiazdkami nie nadają się do zamrażania świeżej żywności.
• Jeśli urządzenie chłodzące zostanie pozostawione puste na dłuższy czas, należy je wyłączyć, rozmrozić, wyczyścić, wysuszyć i pozostawić drzwiczki otwarte, aby uniknąć rozwoju pleśni w urządzeniu.
• Szczegółowe informacje na temat najbardziej odpowiedniej części komory urządzenia, w której należy przechowywać określone typy żywności, biorąc pod uwagę temperatury występujące w różnych komorach urządzenia, znajdują się w innej części instrukcji.

Utylizacja

Ten symbol na produkcie lub na jego opakowaniu oznacza, że nie należy go traktować jako odpady domowe. Należy go przekazać odpowiedniemu punktowi zbiórki odpadów w celu poddania recyklingowi wyposażenia elektrycznego i elektronicznego. Zapewniając, że produkt ten jest utylizowany w prawidłowy sposób, przyczyniasz się do zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, jakie mogłyby wystąpić w przypadku niewłaściwego postępowania z odpadami tego produktu. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbami utylizującymi odpady domowe lub sklepem, w którym produkt został zakupiony.

W związku z tym, że stosowane są w nim palne gazy izolacyjne, prosimy o kontakt z profesjonalnym przedstawicielem lub naszym działem obsługi posprzedażnej w celu pozbycia się urządzenia.

OSTRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Czynniki chłodnicze i gazy muszą być utylizowane w sposób profesjonalny. Przed prawidłową utylizacją urządzenia należy upewnić się, że przewody obwodu czynnika chłodniczego nie są uszkodzone. Odłączyć urządzenie od zasilania. Odciąć kabel sieciowy i wyrzucić go. Wyjąć półki i szuflady, a także zatrzaski i uszczelki drzwiczek, aby uniemożliwić dzieciom i zwierzętom zamknięcie się w urządzeniu.

2.2 Akcesoria

Sprawdzić akcesoria i dokumentację zgodnie z tą listą (Rys. 2.2):

2.2

Rurka wody

Filtr wody

Adapter z zaworem

Tacka na jajka

Tacka na jajka

2 zatrzaski

Etykieta energii

Karta gwarancyjna

Instrukcja obsługi

Uwaga

Ze względu na zmiany techniczne i różne modele, niektóre z ilustracji zamieszczonych w niniejszej instrukcji mogą nie dotyczyć modelu posiadanego przez użytkownika.

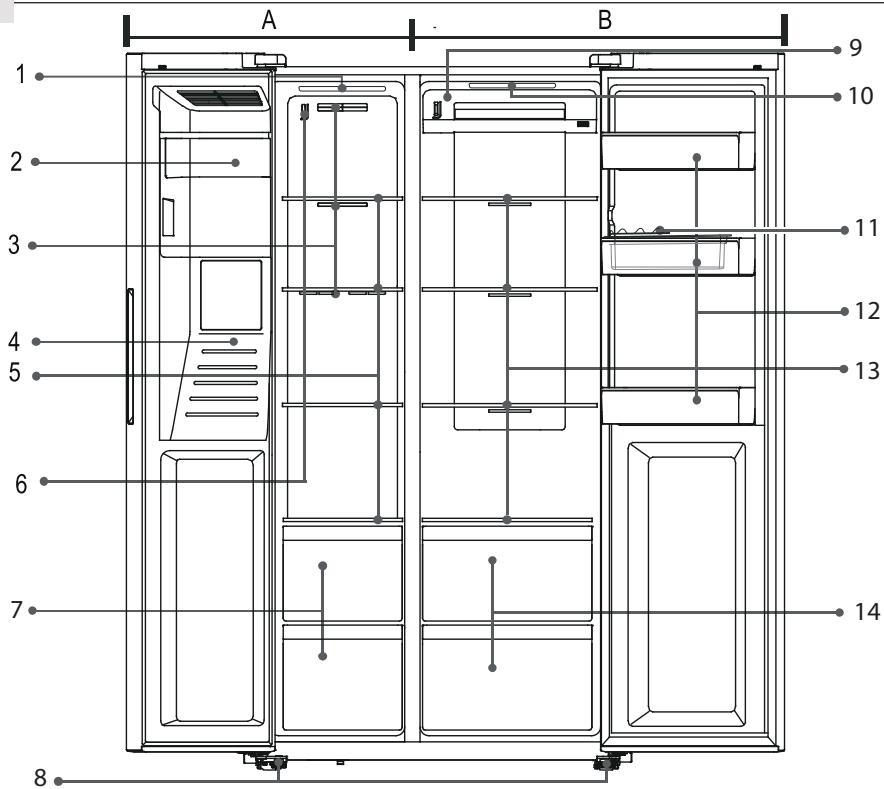

Ilustracja urządzenia (Rys. 3)

3

A: Komora zamrażarki

1 Lampka górna 2 Kostkarka z pojemnikiem na lód 3 Kanał powietrza 4 Dozownik wody i lodu 5 Półki do przechowywania 6 Czujnik 7 Szuflady

B: Komora chłodziarki

8 Regulowane nóżki 9 Kanał wentylacji 10 Lampka górna 11 Taca na jajka 12 Półka w drzwiach/uchwyt na butelki 13 Półki 14 Szuflady

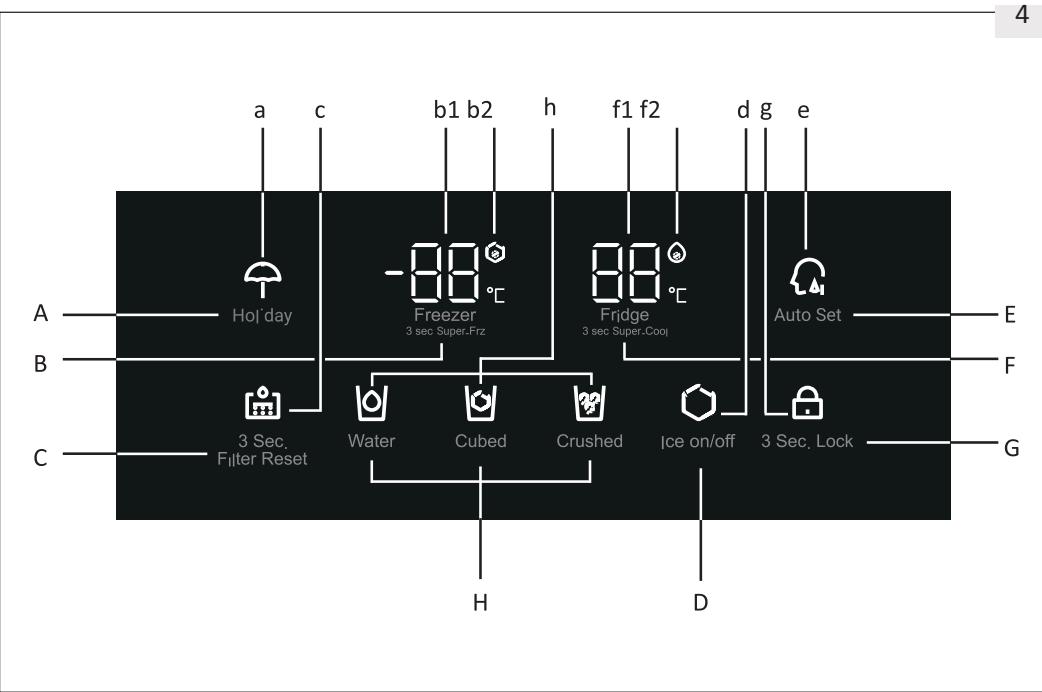

Panel sterowania (Rys. 4)

Przyciski:

A Włączanie/wyłączanie funkcji Holiday B Regulacja temperatury zamrażarki C Reset filtra D Włączanie/wyłączanie funkcji kostkarki E Włączanie/wyłączanie funkcji Auto Set F Regulacja temperatury chłodziarki G Przełącznik blokady panelu H Wybór funkcji dozownika

Wskaźniki:

a Tryb Holiday b1 Temperatura zamrażarki b2 Tryb Super-Freeze c Status wymiany filtra d Status kostkarki e Status funkcji Auto Set f Temperatura chłodziarki f2 Tryb Super-Cool g Blokada panelu h Status dozownika

5.1 Przed pierwszym użyciem

• Usuń wszystkie materiały opakowaniowe, przechowuj w miejscu niedostępnym dla dzieci i utylizuj je w sposób przyjazny dla środowiska. Oczyść wnętrze, zewnętrzną powierzchnię urządzenia i akcesoria wodą z łagodnym detergentem, i dobrze osusz szmatką.
• Po wypoziomowaniu i wyczyszczeniu urządzenia odczekać co najmniej 2 godziny przed podłączeniem go do zasilania. Patrz punkt INSTALACJA.
• Przed włożeniem żywności wstępnie schłodzić komory przy wysokich ustawieniach. Funkcja Super Cool i Super Freeze ułatwią szybkie schłodzenie komór.
• Temperatura chłodziarki i zamrażarki jest ustawiona automatycznie odpowiednio na 5 i na -18°C. Są to zalecane ustawienia. W razie potrzeby można zmienić te temperatury ręcznie. Patrz część „Tryb ustawiania ręcznego".

5.2 Przyciski sensoryczne

Przyciski na panelu sterowania posiadają czujniki, które reagują już po lekkim dotknięciu ich palcem.

5.3 Włączanie/wyłączanie urządzenia

Urządzenie natychmiast po podłączeniu go do zasilania. Wyświetlane temperatury oznaczają rzeczywiste temperatury w komorze. Może być aktywna blokada panelu.

Przed wyłączeniem opróżnij urządzenie. Aby wyłączyć urządzenie, należy odłączyć przewód zasilający od gniazdka.

Uwaga: ustawienia wstępne

Urządzenie jest ustawione na zalecaną temperaturę 5°C (chłodziarka) i -18°C (zamrażarka). W normalnych warunkach otoczenia nie jest konieczna regulacja temperatury. Gdy urządzenie zostanie włączone po odłączeniu od głównego źródła zasilania, osiągnięcie prawidłowej temperatury może potrwać do 12 godzin.

5.4. Blokowanie/odblokowywanie panelu

Dotknąć przycisku „G" (blokada 3-sekundowa) i przytrzymać przez 3 sekundy, aby zablokować przyciski ustawień temperatury i funkcji. Lampka sygnalizacyjna „g" zaświeci się (Rys. 5.4) i podświetlenie panelu zostanie wyłączone. Po dotknięciu przycisku, gdy aktywna jest blokada panelu, miga ikona. Aby odblokować panel, należy dotknąć ponownie przycisku i przytrzymać go przez 3 sekundy.

Uwaga: Blokada panelu

▶ Panel sterowania jest automatycznie blokowany, jeśli przez 30 sekund nie zostanie dotknięty żaden przycisk. W przypadku wszystkich ustawień z wyjątkiem funkcji dozownika panel sterowania musi być odblokowany.

5.5 Tryb czuwania

Ekran wyświetlacza wyłącza się automatycznie 30 sekund po dotknięciu przycisku. Wyświetlacz jest automatycznie blokowany. Włącza się automatycznie po dotknięciu dowolnego przycisku lub otwarciu drzwiczek.

5.6 Alarm otwarcia drzwiczek

Gdy drzwiczki pozostają otwarte dłużej niż 1 minutę, włącza się alarm dźwiękowy otwarcia drzwiczek. Alarm można wyciszyć, zamykając drzwiczki. Jeśli drzwiczki pozostają otwarte dłużej niż 7 minut, światło wewnątrz komory wyłączy się automatycznie.

5.7 Wybór trybu pracy

Aby ustawić urządzenie, należy wybrać jeden z następujących dwóch sposobów:

5.7.1 Tryb Auto Set

Jeśli nie ma żadnych specjalnych wymagań, zalecamy użycie trybu Auto Set: W tym trybie urządzenie automatycznie dostosowuje ustawienia temperatury do temperatury otoczenia i zmian temperatury w urządzeniu.

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „E” (Auto Set) (Rys. 5.7.1-1).
3. Lampka sygnalizacyjna „E” świeci i funkcja jest włączona (Rys. 5.7.1-2).

Powtarzając powyższe czynności lub wybierając tryb Holiday/Super-Freeze/Super-Cool, można ponownie wyłączyć tę funkcję.

Uwaga: Auto Set

W trybie Auto Set temperatura w chłodziarce i zamrażarce nie może być regulowana ręcznie.

5.7.2 Tryb ustawiania ręcznego

Aby ręcznie wyregulować temperaturę urządzenia w celu przechowywania określonej żywności, można ustawić ją za pomocą przycisków regulacji temperatury:

5.7.2.1 Regulacja temperatury chłodziarki

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „F” (chłodziarka), aby wybrać komorę chłodziarki. Temperatura w komorze chłodziarki (fl) zacznie migać (Rys. 5.7.2-1).
3. Dotknij kilkakrotnie przycisku „F” (chłodziarka), aż wymagana temperatura zacznie migać (Rys. 5.7.2-2). Przy każdym dotknięciu przycisku rozlegnie się sygnał. Temperatura rośnie w odstępach co 1°C, od minimum 1°C do maksimum 9°C. Optymalna temperatura w chłodziarce to 5°C. Niższe temperatury powodują niepotrzebne zużycie energii.

1. Dotknij dowolnego przycisku oprócz „F” (chłodziarka), aby potwierdzić, w przeciwnym razie ustawienie zostanie potwierdzone automatycznie po 5 sekundach. Wyświetlana temperatura przestanie migać.

Uwaga: Konflikt z innymi funkcjami

Temperatury nie można regulować, jeśli włączona jest jakakolwiek inna funkcja (Super Cool, Super Freeze, Holiday lub Auto Set) lub wyświetlacz jest zablokowany. Odpowiedni wskaźnik będzie migał i będzie włączony brzęczyk.

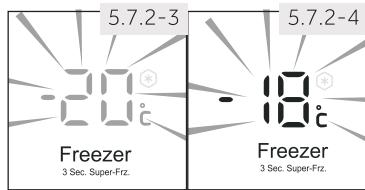

5.7.2.2 Regulacja temperatury zamrażarki

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „B” (zamrażarka), aby wybrać komorę zamrażarki. Temperatura w komorze zamrażarki (bl) zacznie migać (Rys. 5.7.2-3).
3. Dotknij kilkakrotnie przycisku „B” (zamrażarka), aż wymagana temperatura zacznie migać (Rys. 5.7.2-4). Przy każdym naciśnięciu przycisku rozlegnie się sygnał. Temperatura obniża się w odstępach co 1°C od -14°C do -24°C. Optymalna temperatura w zamrażarce to -18°C. Niższe temperatury powodują niepotrzebne zużycie energii.
4. Dotknij dowolnego przycisku oprócz „B” (zamrażarka), aby potwierdzić, w przeciwnym razie ustawienie zostanie potwierdzone automatycznie po 5 sekundach. Wyświetlana temperatura przestanie migać.

Uwaga: Wpływ na temperaturę

Na temperaturę wewnętrzną wpływa kilka czynników:

← Temperatura otoczenia

← Ilość przechowywanej żywności

← Częstotliwość otwierania drzwi

← Instalacja urządzenia

5.8

Fridge

3 Sec. Super-Cool

5.8 Funkcja Super-Cool

Włącz funkcję Super-Cool, aby dodać dużą ilość żywności jednocześnie (na przykład po zakupach). Funkcja Super-Cool przyspiesza chłodzenie świeżej żywności i chroni już przechowywane artykuły przed niepożądanym ociepleniem.

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „F” (chłodziarka) i przytrzymaj przez 3 sekundy. Lampka sygnalizacyjna „F2” zaświeci się, gdy funkcja będzie włączona. (Rys. 5.8).

To samo działanie zatrzymuje funkcję Super-Cool.

Uwaga: Automatyczne wyłączanie

← Ta funkcja zostanie automatycznie wyłączona po około 6 godzinach. ← Funkcja jest również wyłączona, jeśli wybrano tryb Auto Set lub funkcję Holiday.

5.9

Zamrażarka

3 sek. Super-Zamrażanie

5.9 Funkcja Super-Freeze

Świeżą żywność należy najszybciej głęboko zamrozić. Pozwala to zachować najlepszą wartość odżywczą, wygląd i smak. Funkcja Super-Freeze przyspiesza zamrażanie świeżej żywności i chroni już przechowywane artykuły przed niepożądanym ociepleniem. Jeśli konieczne jest jednoczesne zamrożenie dużej ilości żywności, zaleca się ustawienie funkcji Super-Freeze z wyprzedzeniem 12 godzin przed włożeniem artykułów.

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „B” (zamrażarka) i przytrzymaj go przez 3 sekundy. Lampka sygnalizacyjna „B2” zaświeci się i funkcja będzie włączona. (Rys. 5.9).

Takie samo działanie zatrzymuje funkcję Super-Freeze.

Uwaga: automatyczne wyłączanie

← Funkcja Super Freeze wyłącza się automatycznie po około 50 godzinach. ← Funkcja jest również wyłączana, jeśli wybrano tryb Auto Set lub funkcję Holiday.

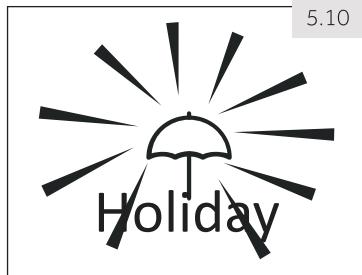

5.10 Funkcja Holiday

Ta funkcja umożliwia ustawienie temperatury chłodziarki na 17 °C.

Pozwala to na utrzymanie zamkniętych drzwiczek pustej chłodziarki bez powodowania zapachu lub pleśni podczas długiej nieobecności (np. podczas wakacji). To ustawienie nie ma wpływu na komorę zamrażarki.

1. Odblokuj panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
2. Dotknij przycisku „A” (funkcja Holiday) i przytrzymaj przez 3 sekundy. Lampka sygnalizacyjna „a” świeci i funkcja jest włączona (Rys. 5.10).

Powtarzając powyższe czynności lub wybierając inną funkcję, funkcję tę można wyłączyć.

OSTRZEŻENIE!

Gdy włączona jest funkcja Holiday, w komorze chłodziarki nie wolno przechowywać żadnych produktów. Temperatura +17 °C jest zbyt wysoka do przechowywania żywności.

5.11

5.11 Funkcja kostkarki do lodu

Funkcja ta pozwala na wytwarzanie lodu, który można wyjąć przez dozownik.

Przez kostkarkę okresowo automatycznie przepływa woda, która jest zamrażana w kostki lodu. Wydajność kostkarki zależy od temperatury otoczenia, częstotliwości otwierania drzwiczek zamrażarki i ustawienia temperatury komory zamrażarki.

Maksymalna ilość lodu wytwarzanego dziennie wynosi 1,1 kg, jeśli temperatura zamrażarki jest ustawiona na -24 °C przy temperaturze otoczenia 25 °C.

1. Upewnić się, że zawór dopływu wody jest otwarty.
2. Odblokować panel, dotykając przycisku „G”, jeśli jest zablokowany (Rys. 5.4).
3. Dotknąć przycisku „D” (włączenia/wyłączenia wytwarzania lodu).
4. Lampka sygnalizacyjna „d” świeci i funkcja jest włączona (Rys. 5.11).

Powtarzając czynności od 2 do 4, funkcję tę można ponownie wyłączyć.

Uwaga: Funkcja kostkarki do lodu

Po włączeniu urządzenia kostkarka jest domyślnie wyłączona. - Jeśli kostki lodu nie są potrzebne przez dłuższy czas, należy wyłączyć kostkarkę, opróżnić pojemnik i włożyć oczyszczony pojemnik do zamrażarki. Kostkarkę można skonfigurować wyłącznie z producentem lub skontaktować się z punktem serwisowym.

5.11.1 Pobieranie kostek lodu z dozownika

5.11.1-1

1. Nacisnąć przycisk „Cubed” (Kostki), aby wybrać kostki lodu. Zaświeci się ikona „Cubed” (Kostki) (Rys. 5.11.1-1).
2. Umieść szklankę pod dozownikiem wody i lodu (Rys. 5.11.1-2) z przodu urządzenia.
3. Upewnić się, że szklanka znajduje się blisko wylotu dozownika, aby zapobiec wypadnięciu kostek lodu.
4. Przyciśnij szklankę do dźwigni. Kostki lodu wpadną do szklanki.

Uwaga: Wytwarzanie lodu

• Po pierwszym włączeniu urządzenia i uruchomieniu funkcji wytwarzania lodu, gdy pojemnik jest pusty, przygotowanie pierwszej partii kostek lodu zajmuje do 24 godzin. ▶ Pierwszej partii kostek lodu (ok. 20 sztuk) nie należy spożywać po pierwszym użyciu, po długim okresie nieużywania kostkarki i po wymianie filtra.

Uwaga: Wytwarzanie lodu

Nie wyjmować napełnionego pojemnika na lód z zamrażarki dłużej, niż jest to konieczne, ponieważ kostki lodu mogą się stopić. W przypadku częstego wyjmowania lodu kostki mogą się połączyć. Jest to zjawisko normalne. Jeśli kostki będą nieświeże, należy wyrzucić je i wyczyścić pojemnik na lód. 3 sekundy po dostarczeniu lodu klapa dozownika zamyka się, generując specyficzny dźwięk. Nie wyjmować szklanki przez 2-3 sekundy, ponieważ może do niej wpaść dodatkowa woda lub lód. Jeżeli wybrano taką opcję, zamiast lodu w kostkach może być dozowany lód elektrycznie potłuczony. Nie wkładać kostek lodu, które nie zostały wyprodukowane przez maszynę do lodu, do pojemnika na lód, aby zapobiec uszkodzeniu mechanizmu. Ustawienie dozownika można przyłączyć do Water (Woda), Cubed (Kostki) lub Crushed (Pokruszony) nawet po zablokowaniu wyświetlacza.

5.11.2 Pobieranie pokruszonego lodu z dozownika

1. Nacisnąć przycisk „Crushed" (Pokruszony), aby wybrać kruszony lód. Ikona „Crushed" (Pokruszony) zaświeci się (Rys. 5.11.2).
2. Umieścić szklankę pod dozownikiem wody i lodu (Rys. 5.11.1-2) z przodu urządzenia.
3. Upewnić się, że szklanka znajduje się blisko wylotu dozownika, aby zapobiec wypadnięciu pokruszonego lodu.
4. Przycisnąć szklankę do dźwigni. Pokruszony lód wpadnie do szklanki.

OSTRZEŻENIE!

Nie używać głębokich, wąskich, kruchych lub delikatnych szklanek ani papierowych kubków z dozownikiem. Nigdy nie umieszczać napojów w puszkach ani żywności w pojemniku na lód, ponieważ spowoduje to uszkodzenie mechanizmu zgniatania. Nie zdejmować pokrywy kostkarki, aby uniknąć przypadkowych obrażeń lub uszkodzenia urządzenia.

5.12 Funkcja chłodnej wody

Dzięki tej funkcji zbiornik w chłodziarce jest automatycznie napełniany wodą pitną, która jest schładzana do temperatury picia i można ją nalać.

1. Upewnić się, że zawór dopływu wody jest otwarty.
2. Dotknąć przycisku (woda) (Rys. 5.12-1).
3. Lampka sygnalizacyjna zaświeci się, funkcja będzie włączona (rys. 5.12-2) i będzie można nalać wody.

5.12.1 Pobieranie wody z urządzenia

1. Nacisnąć przycisk „Water” (Woda), aby wybrać zimną wodę. Ikona Water (Woda) zaświeci się.
2. Umieścić szklankę pod dozownikiem wody i lodu (Rys. 5.11.1-2) z przodu urządzenia.
3. Upewnić się, że szklanka znajduje się w jednej linii z dystrybutorem, aby zapobiec rozbryzgom wody.
4. Przycisnąć szklankę do dźwigni. Woda zostanie wlana do szklanki.

Uwaga: Dystrybutor wody

• Przed pierwszym użyciem naciskać dźwignię dozownika przez 3 minuty, aby usunąć powietrze z przewodu. ▶ Pierwszych 7 szklanek wody nie należy spożywać po pierwszym uruchomieniu lub po dłuższej przerwie w użytkowaniu urządzenia. ▷ Woda w kilku pierwszych szklankach jest cieplejsza niż w następnych szklankach. Jest to zjawisko normalne.
• Jeśli użytkownik preferuje bardzo zimną wodę, powinien włożyć do szklanki kostki lodu z pojemnika. Wodę z tacy należy usunąć, ponieważ może rozlać się po otwarciu i zamknięciu drzwiczek.

5.13

5.13 Wskaźnik wymiany filtra

Mniej więcej co 6 miesięcy zapala się lampka sygnalizacyjna „Change filter” (Wymień filtr) (Rys. 5.13). Oznacza to konieczność wymiany filtra wody. Patrz punkt DBAŁOŚĆ I CZYSZCZENIE.

Filtr w układzie wodnym pochłania zanieczyszczenia i sprawia, że woda/lód jest czysty i higieniczny. Po dłuższym okresie użytkowania kostki lodu mogą zmniejszyć się, ponieważ filtr jest zablokowany przez zanieczyszczenia.

Uwaga: Wymiana filtra

▷ Aby uzyskać doskonałą jakość kostek lodu, ważna jest regularna wymiana filtra wody. Jeśli jakość wody jest gorsza, wizualnie lub w smaku, filtr należy wymienić wcześniej, zanim zaświeci się wskaźnik. - Po zamontowaniu nowego filtra nie spożywać kolejnej porcji kostek lodu (ok. 20 sztuk) ani wody (ok. 7 szklanek).

5.13.1 Resetowanie wskaźnika wymiany filtra

Dotknąć przycisku „C” (3-sekundowe resetowanie filtra) i przytrzymać przez 3 sekundy. Wskaźnik „Change filter” (Wymień filtr) (c) stanie się ciemny.

Uwaga: Resetowanie wskaźnika wymiany filtra

Aby uniknąć chorób, nie należy wyłączać wskaźnika wymiany filtra bez wymiany filtra.

5.14 Wskazówki dotyczące przechowywania świeżej żywności

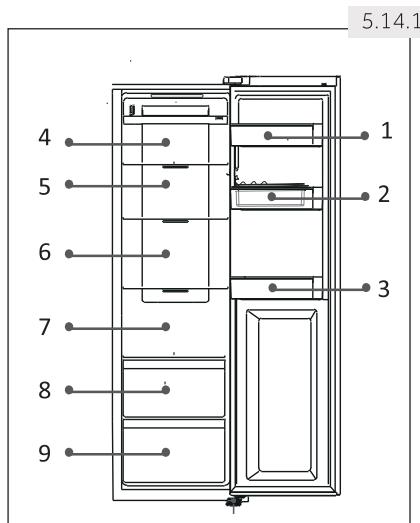

5.14.1 Przechowywanie w komorze chłodziarki

Utrzymywać temperaturę w chłodziarce poniżej 5 °C. Gorąca żywność musi być schładzana do temperatury pokojowej przed umieszczeniem jej w urządzeniu. Żywność, którą zamierza się przechowywać w chłodziarce, powinna zostać umyta i wysuszona przed umieszczeniem jej w niej. Żywność przeznaczona do przechowywania powinna być odpowiednio zamknięta, aby uniknąć zmian zapachu lub smaku. - Nie należy przechowywać nadmiernej ilości żywności. Należy pozostawić odstępy między żywnością, aby umożliwić przepływ właściwego powietrza wokół niej, co zapewni lepsze i bardziej jednolite chłodzenie. Żywność spożywana codziennie powinna być przechowywana na przedniej części półki.

• Pozostawić szczelinę między żywnością a ścianami wewnętrznymi, umożliwiając przepływ powietrza. Nie przechowywać żywności zwłaszcza pod tylną ścianką: żywność może przymarznąć do tylnej ścianki. Unikać bezpośredniego kontaktu żywności (zwłaszcza tłustych lub kwaśnych produktów spożywczych) z poszyciem wewnętrznym, ponieważ olej/kwas mogą powodować jego niszczenie. Zanieczyszczenia oleiste/kwaśne należy usuwać zawsze tuż po zauważeniu ich. Rozmrażać zamrożoną żywność w komorze chłodziarki. W ten sposób można wykorzystać zamrożoną żywność do obniżenia temperatury w komorze i zaoszczędzić energię. Proces dojrzewania owoców i warzyw, takich jak cukinia, melon, papaja, banan, ananas itp. może w chłodziarce przyspieszyć. Dlatego nie zaleca się przechowywania ich w chłodziarce. Przez pewien czas można pozwolić na dojrzewanie silnie zielonych owoców. Cebula, czosnek, imbir i inne warzywa korzeniowe powinny być przechowywane w temperaturze pokojowej. Nieprzyjemne zapachy wewnątrz chłodziarki są oznaką tego, że coś się rozlało i konieczne jest wyczyszczenie jej. Patrz DBAŁOŚĆ I CZYSZCZENIE. Różne rodzaje żywności powinny być umieszczane w różnych miejscach w zależności od ich właściwości (Rys. 5.14.1):

1. Masło, ser itp.
2. Jaja, konserwy, przyprawy itp.
3. Napoję i żywność w butelkach.
4. Żywność peklowana, w puszkach itp. 5/6 Produkty mięsne, ryby, surowa żywność
5. Puszki, przetwory mleczne itp.
6. Owoce, warzywa, sałata itp.
7. Mięso gotowane, kiełbasy itp.

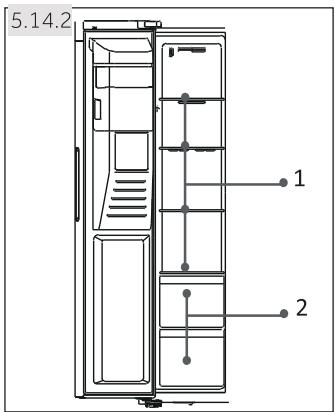

5.14.2 Przechowywanie w komorze zamrażarki

Utrzymywać temperaturę zamrażarki na poziomie -18°C. 12 godzin przy zamrożeniu dodatkowych produktów włączyć funkcję Super-Freeze; w przypadku małych ilości żywności wystarczy 4-6 godzin. Gorąca żywność musi być schładzana do temperatury pokojowej przed umieszczeniem jej w komorze zamrażarki. Żywność pokrojona na małe porcje zamrozi się szybciej; łatwiej ją rozmrozić i ugotować. Zalecana waga dla każdej porcji to mniej niż 2,5 kg.

Lepiej jest zapakować żywność przed umieszczeniem jej w zamrażarce. Zewnętrzna strona opakowania musi być sucha, aby uniknąć sklejania się worków. Materiały opakowaniowe powinny być bezwonne, hermetyczne, nieprzepuszczające wilgoci i nietoksyczne. Aby uniknąć utraty okresów przechowywania, należy odnotować datę zamrożenia, limit czasu i nazwę artykułu spożywczego na opakowaniu, zgodnie z okresami przechowywania przewidzianymi dla różnych artykułów spożywczych. OSTRZEŻENIE! Kwasy, zasady, sole itp. mogą uszkadzać wewnętrzną powierzchnię zamrażarki. Nie należy umieszczać pożywienia zawierającego te substancje (np. ryb morskich) bezpośrednio na wewnętrznej powierzchni. Słona woda w zamrażarce powinna być natychmiast usunięta. Nie należy przekraczać czasów przechowywania zalecanych przez producentów. Pobierać z zamrażarki tylko wymaganą ilość żywności. Różne rodzaje żywności powinny być umieszczane w różnych miejscach, zgodnie z ich właściwościami (Rys. 5.14.2):

1. Mniej ważne produkty, takie jak lody, warzywa, chleb itp.
2. Duże/cięższe porcje żywności, takie jak mięso do pieczenia

Uwaga: Przechowywanie

Zachować odległość między żywnością a czujnikiem większą niż 10 mm, aby zapewnić efekt chłodzenia. Pozostawić najniższą szufladę w urządzeniu podczas pracy, aby zapewnić efekt chłodzenia. Produkty spożywcze zawierające lód (takie jak lody itp.) należy przechowywać w komorze zamrażarki, a nie w uchwytach na butelki. Zmiany temperatury, na które narażone są uchwyty na butelki, spowodowane otwieraniem i zamykaniem drzwiczek, mogą spowodować rozmrożenie żywności.

Szybko spożyć rozmrożone jedzenie. Rozmrożona żywność nie powinna być ponownie zamrożona, chyba że najpierw zostanie ugotowana, w przeciwnym razie nie nadaje się do spożycia.

Nie należy ładować nadmiernych ilości świeżej żywności do komory zamrażarki. Należy zapoznać się z danymi dot. wydajności zamrażarki - patrz DANE TECHNICZNE lub dane na tabliczce znamionowej. Żywność może być przechowywana w zamrażarce w temperaturze co najmniej -18 stopni C przez 2 do 12 miesięcy, w zależności od jej właściwości (np. mięso: 3-12 miesięcy, warzywa: 6-12 miesięcy). Podczas zamrażania świeżej żywności należy unikać kontaktu z zamrożoną żywnością. Niebezpieczeństwo rozmrożenia! Rozmrażać mrożonki w chłodziarce. W ten sposób można wykorzystać zamrożoną żywność do obniżenia temperatury w komorze i zaoszczędzić energię.

5.14.3 Przy przechowywaniu mrożonek w celach handlowych należy stosować się do niniejszych wytycznych:

▶ Należy zawsze stosować się do wytycznych producentów dotyczących czasu przechowywania żywności. Nie przekraczać tych wytycznych! Starać się, aby czas między zakupem a przechowywaniem był jak najkrótszy, aby zachować świeżość żywności. Kupować mrożonki, które były przechowywane w temperaturze -18°C lub niższej. Unikać kupowania żywności, na której opakowaniu znajduje się lód lub szron. Jest to oznaka tego, że produkty mogły zostać częściowo rozmrożone i ponownie zamrożone w pewnym momencie. Wzrost temperatury wpływa na jakość żywności.

Wskazówki dotyczące oszczędzania energii

Upewnić się, że urządzenie jest właściwie wentylowane (patrz INSTALACJA). ▶ Nie należy instalować urządzenia w miejscu o bezpośrednim działaniu promieni słonecznych lub w pobliżu źródeł ciepła (np. pieców, grzejników). Unikać niepotrzebnie niskiej temperatury w urządzeniu. Zużycie energii zwiększa się, im niższa jest ustawiona temperatura w urządzeniu. ▶ Funkcje takie jak Super-Cool lub Super-Freeze zużywają więcej energii. Ciepłą żywność należy schłodzić przed umieszczeniem jej w urządzeniu. Drzwiczki urządzenia otwierać jak najrzadziej i pozostawiać otwarte jak najkrócej. ▶ Nie przepełniać urządzenia nadmiernie, aby nie utrudniać przepływu powietrza. Unikać powietrza wewnątrz opakowań z żywnością. ▶ Uszczelnienia drzwiczek utrzymywać w czystości, tak aby drzwiczki zawsze zamykały się prawidłowo. Rozmrażać zamrożoną żywność w komorze chłodziarki.

Najbardziej energooszczędna konfiguracja wymaga, aby urządzenie utrzymywało szuflady, pojemnik na żywność i półki w stanie świeżości fabrycznej, a żywność powinna być umieszczona tak daleko, jak to możliwe, bez blokowania wylotu powietrza z kanału.

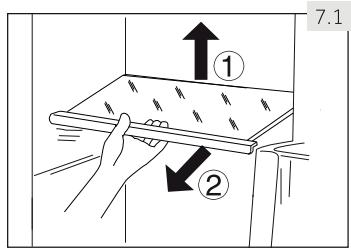

7.1 Półki regulowane

Wysokość półek można dostosować do własnych potrzeb.

W celu zmienienia pozycji półki należy ją najpierw wyjąć, podnosząc jej tylną krawędź (1) i wyciągając na zewnątrz (2) (Rys. 7.1).

Aby ponownie zamontować półkę, należy nałożyć ją na uchwyty po obu stronach i włożyć do najbardziej wysuniętej do tyłu pozycji, aż tylna część półki zostanie zamocowana wewnątrz szczelin po bokach.

Uwaga: półki

Upewnić się, że wszystkie końce półki są równe.

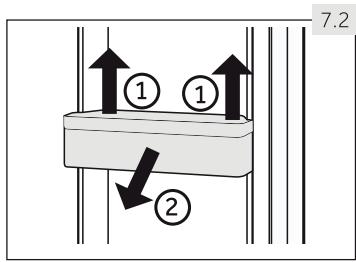

7.2 Wyjmowane półki w drzwiczkach/uchwyt na butelki

Półki w drzwiczkach/uchwyty na butelki można wyjąć do czyszczenia:

1. Umieścić ręce po obu stronach półki/uchwytu i podnieść do góry (1) (Rys. 7.2).
2. Wyciągnąć półkę/uchwyt na butelki (2).
3. W celu włożenia półki w drzwiczkach/uchwytu na butelki powyższe czynności należy wykonać w odwrotnej kolejności.

7.3 Wyjmowana szuflada

Aby wyjąć szufladę z komory chłodziarki lub zamrażarki w maksymalnym zakresie (1), należy ją podnieść i wyjąć (2) (Rys. 7.3).

W celu włożenia szuflady powyższe czynności należy wykonać w odwrotnej kolejności.

7.4 Pojemnik na lód

7.4.1 Zatrzymywanie produkcji lodu

Jeśli lód lub woda nie są potrzebne przez dłuższy czas, zawór między dopływem wody a urządzeniem można zamknąć.

Pojemnik na lód należy wyczyścić, wysuszyć i umieścić z powrotem w urządzeniu, aby zapobiec powstawaniu zapachów.

7.4.2 Wyjmowanie pojemnika na lód (Rys. 7.4.2)

1. Chwycić oba uchwyty boczne.
2. Podnieść pojemnik.
3. Wyciągnąć pojemnik.

7.4.2

7.4.3 Instalacja pojemnika na lód na miejscu (Rys. 7.4.3)

Aby zainstalować pojemnik na lód na miejscu, wspornik w kształcie litery U za pojemnikiem na lód (1 na Rys. 7.4.3) musi być wyrównany z odpowiednią konstrukcją metalową. Wykonać czynności opisane w punkcie 7.4.2 w odwrotnej kolejności.

7.4.3

Uwaga: pojemnik na lód

Wilgoć może skraplać się i pojemnik na lód przymarzać.

7.5 Światło

Po otwarciu drzwiczek zaświeca się wewnętrzne oświetlenie LED. Na działanie oświetlenia nie ma wpływu żadne z innych ustawień urządzenia.

OSTRZEŻENIE!

Przed czyszczeniem należy odłączyć urządzenie od zasilania.

8.1 Informacje ogólne

Urządzenie należy czyścić, gdy nie przechowuje się w nim żywności lub jej ilość jest niewielka.

Urządzenie powinno być czyszczone co cztery tygodnie, aby zapewnić dobrą konserwację i uniknąć nieprzyjemnych zapachów przechowywanej żywności.

OSTRZEŻENIE!

▶ Nie należy czyścić urządzenia twardymi szczotkami, szczotkami drucianymi, proszkiem do prania, benzyną, octanem amylu, acetonem i podobnymi roztworami organicznymi, kwasowymi lub alkalicznymi. Aby uniknąć uszkodzeń urządzenia, należy je czyścić specjalnym detergentem do chłodziarek. ▶ Nie spryskiwać ani nie spłukiwać urządzenia podczas czyszczenia. Do czyszczenia urządzenia nie należy używać strumienia wody ani pary wodnej. ▶ Nie czyścić zimnych szklanych półek gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie szkła. ▶ Podczas działania urządzenia nie należy dotykać wewnętrznej powierzchni zamrażarki, zwłaszcza mokrymi rękami, ponieważ ręce mogą przymarznąć do tej powierzchni. W przypadku ogrzewania pomieszczenia należy sprawdzić stan zamrożonych artykułów.

Zawsze utrzymywać w czystości uszczelki drzwiczek. Wyczyścić wnętrze i obudowę urządzenia za pomocą gąbki zwilżonej w ciepłej wodzie z neutralnym detergentem (Rys. 8.1). Spłukać i osuszyć miękką szmatką. ▶ Akcesoria czyścić tylko ciepłą wodą i neutralnym detergentem. ▶ Nie należy czyścić żadnych części urządzenia w zmywarce do naczyń. Odczekać co najmniej 5 minut przed ponownym uruchomieniem urządzenia, ponieważ częste uruchamianie może uszkodzić sprężarkę.

8.2 Czyszczenie pojemnika na lód

Pojemnik na lód należy okresowo czyścić ciepłą wodą, zwłaszcza jeśli kostki lodu staną się nieświeże. Przed włożeniem pojemnika z powrotem do urządzenia dokładnie go osuszyć, aby zapobiec przywieraniu kostek lodu do ścianek.

8.3 Rozmrażanie

Rozmrażanie chłodziarki i komory zamrażarki odbywa się automatycznie; nie jest wymagane ręczne działanie.

8.4 Wymiana oświetlenia LED

OSTRZEŻENIE!

Nie wolno samodzielnie wymieniać oświetlenia LED. Może je wymienić tylko producent lub autoryzowany serwis.

Źródłem światła są moduły LED, charakteryzujące się niskim zużyciem energii i długą żywotnością. W przypadku wystąpienia jakichkolwiek nieprawidłowości prosimy o kontakt z działem obsługi klienta. Patrz OBSŁUGA KLIENTA.

Parametry oświetlenia: 12 V; maks. 3 W

8.5 Wymiana filtra

Filtr wody należy wymieniać co około 6 miesięcy, gdy zaświeci się lampka sygnalizacyjna „Change filter" (Wymień filtr) (c) (Rys. 5.13).

Zestaw filtrów można zamówić za pośrednictwem DZIAŁU OBSŁUGI KLIENTA.

OSTRZEŻENIE!

• Przed wymianą filtra należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego. Wyłączyć dopływ wody.

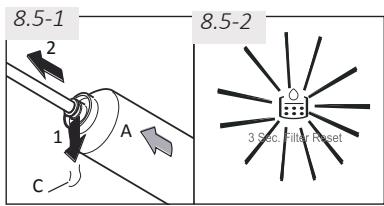

1. Zdjąć (1) zacisk blokujący (C) po obu stronach filtra (A) i odłączyć obie rurki (2) (Rys. 8.5-1).
2. Zamontować nowy filtr we właściwej pozycji; strzałka pokazuje kierunek przepływu wody. Powtórzyć krok 1 w odwrotnej kolejności.
3. Włożyć wtyczkę do gniazdka i odkręcić zawór wody, aby przepłukać wąż.
4. Zresetować wskaźnik „Change Filter" (Zmień filtr): Dotknąć przycisku „C" (Reset filtra) i przytrzymać przez 3 sekundy, lampka sygnalizacyjna „c" zgaśnie (Rys. 8.5-2).

OSTRZEŻENIE!

Zawsze upewnić się, że połączenie jest pewne, suche i szczelne! Uważać, aby wąż nigdy nie został zgnieciony, zagięty lub skręcony.

8.6 Nieużywanie przez dłuższy okres

Jeśli urządzenie nie jest używane przez dłuższy czas i nie zamierza się używać funkcji Holiday w chłodziarce, należy:

• wyłączyć dopływ wody (na kilka godzin przed wyłączeniem urządzenia); wyjąć żywność; opróżnić i wyczyścić pojemnik na lód; wyjąć wtyczkę z gniazdka sieciowego; wyczyścić urządzenie w sposób opisany powyżej; drzwiczki powinny być otwarte, aby zapobiec powstawaniu przykrych zapachów wewnątrz. Przed następnym użyciem zamontować nowy filtr.

Uwaga: Wyłączanie

Wyłączać urządzenie tylko w razie absolutnej konieczności.

8.7 Przenoszenie urządzenia

Wyjąć żywność i odłączyć urządzenie. Zabezpieczyć taśmą samoprzylepną półki i inne ruchome części w chłodziarce i zamrażarce. Nie przechylać urządzenia o więcej niż 45°, aby uniknąć uszkodzenia układu chłodzenia.

OSTRZEŻENIE!

Nie należy podnosić urządzenia za uchwyty. Nigdy nie należy ustawiać urządzenia poziomo na ziemi.

Wiele problemów można rozwiązać samodzielnie, nawet bez specjalistycznej wiedzy. W przypadku wystąpienia problemu należy sprawdzić wszystkie przedstawione możliwości i postępować zgodnie z poniższymi instrukcjami przed ewentualnym skontaktowaniem się z działem obsługi posprzedażnej. Patrz OBSŁUGA KLIENTA.

OSTRZEŻENIE!

• Przed wykonaniem konserwacji należy odłączyć urządzenie od zasilania elektrycznego, wyjmując wtyczkę z gniazdka. Urządzenia elektryczne powinny być serwisowane wyłącznie przez wykwalifikowanych elektryków, ponieważ nieprawidłowe naprawy mogą spowodować znaczne szkody następcze. W razie uszkodzenia układu zasilania powinien go wymienić producent, wyznaczony przez niego serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia.

9.1 Tabela rozwiązywania problemów

Problem	Mozliwa przyczyna	Mozliwe rozwstawanie
Nie dane zaęska.	• Wtyczka przywodu zasilajność nie jest podȩzona do gniazdka. • Urzadzenia znejduje są w trybie rozmrażania.	• Podȩczyć wtyczkę zasilania. • Vest to normalne w przypadku rozmrażania automatycznego.
Urzadzenia dane zaȩstó lub dane zabyt dędgo.	• Temperatura wewétrzna lub zewétrzna jest zbyt wysoka. • Urzadzenia było odȩzzone od zasilania przyez pewien czas. • Drzewiczki urzadzenia nie są szczel- nie zamkniete. • Drzewiczki były otwierane zbyt;cź- sto lub zbyt dędgo. • Ustawienie temperatury w komorze zamrażarki jest zbyt niskie. • Uszczelka drzewiczek jest zabrudzo- na, zȩzyta, pickniąta lub zle dopaso- wana. • Wymagana cyrkulacja powietrza nie jest zagwarantowan. • Kostkarka nie dzȩga.	• W takiej sytuacje normalne jest,ź urzadzenia;dędzej. • Naość caltkowyte ostygniȩcie urzadze- nia trwa od 8 do 12 godzin. • Zamknąć drzwymi upewnić są,ź urz- dzenia znejduje są na rywnym podȩzu iźadna zȩwność ani pijemnik z JedzeniemNie blokuje drzewiczek. • Nie otwierać drzewiczek zbyt;cźesto. • Ustawić wyȩSZamy temperature,ź do uzyskania zadowalajność temperatury lodówki. Chłodziarka potrzebuje na usta- bilizowania są temperatury 24 godziny. • Wyczyscić uszczelkę drzewiczek lub zlecić jej wymianje na nowa przyez dzȩ obstugi., klienta. • Zapewnic odpowiednio wentyl)—
Problem	Mozgliwa przyczyna	Mozliwe rozwiazanie
Wnętrze chłodziarki jest zabrudzone i/ lub niądnie pachnie.	• Wnȩtrze chłodziarki wymaga czyszczenia. • W chłodziarce przechowywna jestźwyndoć o silnym zapachu.	• Wyczyść wnatrze chłodziarki. • Dok.§adnie zapakowaćźwyndość.
Wewnȩtrz urzędzenia jest zbyt zimno.	• Ustawiona jest zbyt niska tempe-ratura. • Funkcja Super-Cool/Super-Freeze jest aktywna lub działa zbyt dłgo.	• Zresetowej temperature. • Wymiarczy fungacja Super-Cool/Super-Freeze.
Wewnȩtrz urzędzenia jest wystarczajaco zimno.	• Ustawiona jest zbyt wysoka tempe-ratura. • Zañadowano zbyt ciepty towar. • Przechowywno zbyt duźłoźwyndość naraz. • Produktory są zbyt blisko siebie. • Drzewiczki urzędzenia nie są szczel- nie zamknipte. • Drzewiczki były otwierane zbyt cz- sto lub zbyt dlugo.	• Zresetowej temperature. • Zawsze schłodzić produktu przy绑定ość do chłodziarki. • Zawrze przechowywoć male ilosciźwyndość. • Pozostawić szczeline产业发展 zołąźźwyndość, uzmȩwiedząć przypievw po- wietrza. • Zamknąć drzewiczki. • Nie otworera drzewiczek zbyt czego.
Tworzenia sie wilgoci po wewnȩtrnezj stronie komory chłodziarki.	• Klimat jest zbyt ciepty i zbyt wil- gotny. • Drzewiczki urzędzenia nie są szczel- nie zamknipte. • Drzewiczki były otwierane zbyt cz- sto lub zbyt dlugo. • Pojemniki zźwyndość lub pląnami pozostawiono otwarte.	• Zwiększyć temperature. • Zamknąć drzewiczki. • Nie otworera drzewiczek zbyt czego. • Pozwolić gośćźwyndość schłodzić sie do temperatury pokojowej i przykryćźwyndość oraz plówny.
Wilgość gromadzi sie na zewnȩtrze- nej powierzchni chłodziarki lub piędźdrzewski kami.	• Klimat jest zbyt ciepty i zbyt wil- gotny. • Drzewiczki nie są szczelnie zamkni- te. Zimne powietrze w urzędzeniu i ciepte powietrze na zewnȩtrz powo- dujas powstawanie skroplin.	• Jed to normalne w wilgotnym klimacie i zmieni się, gdy wilgotność spadniae. • Upewnić się, ze drzewiczki są szczelnie zamknipte.
Problem	Mozliwa przyczyna	Mozliwe rozwiazanie
Duź o lodu i szro-nu w komorze zamrażarki.	• Artykuły nie były odpowiednio zapakowane. • Drzewiczki/szuflada urzadzenia nie są szczelnie zamknipte. • Drzewiczki były otwierane zbyt czego lub zbyt długo. • Uszczelka drzewiczek jest zabrudzo-na, zȩzyta,(PCzeki) lub złe dopasowana. • Coź w Środku uniemozgliwa prawn-dłowe zamknięcie drzewiczek.	• Zawsze dobrze pakowania Produktory. • Zamknąć drzewiczki/szuflady. • Nie otworerać drzewiczek zbyt czego. • WycyScić uzzczelkie drzewiczek lub wymienić są nowa. • Przesunąć polowy, polowy w drzewiczkach lub pojemniki wewnegrzne, aby uzwo-li-wic zamknięcie drzewiczek.
Drzewiczki nie zamykaj są prawidówо. Urzadzenia wy-daje nietypowe dzwiecki.	• Chłodziarka nie jest wypoziomo- wana. • Urzadzenia nie znajduje są na równej powierzchni. • Urzadzenia dotyka jakiego sąsiadu- jacego z nim przydmiotu.	• Upewnić sie, ze podłoga jest równa i wytrzymała. Wyregulować regulowane noźki. • Wyregulować noźki, aby wypoziomowo urawdzenia. • Uszenia przydmioty wokuł urzadzenia.
Krople wody zbieraju są w dol- nych szufladach chłodziarki. Szychać cichy dzwiek, podobny do plęnACEJ wody. Szychać alarm. Szychać cichy szum.	• Poziom wilgotnosci jest zbyt wysoki. Jest to prawnidówne działawanie urzad- dzenia. • Drzewiczki są otwarte. • System antykonduzancyjny działa. • Wyczka przywiedu zasilajęcgo nie jest podlączona do gniadzka. • Zasilanie nie jest nienaruszone. • Oświelenie LED nie działa. • Przejarcznik szwietzenia jest zablo- kownik. • Gest to prawnidówne działawanie urzad- dzenia.	• Podnieść temperaturopy komory chlo- dziarki. •- • Zamknąć drzewiczki. • Zapobiega to kondensacje i jest to normalne. • Podłączyć wynczie zasilania. • Sprawdzić zasilanie elektryczne w po- mieszczemu. Skontaktowej są z lokalnym dostawca enerji elektrycznej! • Skontaktowej są z serwisem w celu dokonania wymiany oswiatzenia. • Odlączyć zasilanie. Zlokazowość przy- plęzelnik szwietzenia i przyszoblowaN zazywność zostanie usunięta. • -
System oswietle- nia wnętrza lub chłodzeniaNie dwía.
Boki szański i listwa drzwiosa nagrzej.	Jest to prawnidówne działawanie urzad- dzenia.
Nie要去 uzyskać wody z dozownikacy wod y lub koste k lodu	• Zawó r wody jest zamkipty. • Wąż wlotowy jest zagiety. • Ciśnienie wodyDynosi mniej niz 0,15 MPa. • Filtr jest zablokowy • Drzewczi nie są calkowicie za-mknięte. • Funkcja chłodnej wody/kostkarki nie jest wȩczona. • Brak koste k lodu w pojemniku • Kostki lodu są połaczone razem. • Ustawiona jest zbyt wysoka tempe- ratura zamrażarki. Naleź pamiętać,ź wtyworzenia pierwszych koste k lodu	• Sprawdzić zawó r wody. • Sprawdzić wąż wlotowy. • Sprawdzić ciasnienie wody. • Wymienić filtr. • Zamknąć drzewczi. • Wȩczyć fungcje chłodnej wody/kost-karki • Poczecía,ź zostaną dostarczone kostki lodu. • Wyjać bryȩ koste k lodu, elekuszyc są i wȩzyć do pojemnika na lód. • Obniȩcy temperature zamrażarki. moze potrwać do 12 godzin.
Wytedwarzone są tylko małe koste k lodu.	• Konieczna jest wymiana filtr. • Ciśnienie wodyDynosi mniej niz 0,15 MPa.	• Wymienić filtr • Sprawdzić ciasnienie wody
Dozownik lodu jest zablokowyany.	• Woda przymarzło do trzpiezenia w chłodziarce. Trzpień wypycha lód. • Kostki lodu zacinacja są między koste karka a pojemnikiem na lód. • W chłodziarce umieszczono inné koste lodu.	Wyjać pojemnik na lód. Oczyszcie i osuszyc trzpień. Wȩzyć pojemnik. Usunć dostki lodu między koste karka a chłodziarka. • Dozowej要去 tylko koste k lodu wy-tworzone przy bez kostekarę.
Koste lodu nieprzyjmiec pachną i smakujiang.	Funkcja koste karki nie jest czego to uzywana. W komorze zamrażarki jest przecho-wywność. • Jed to normalne, gdy wȩczona jest funckcja lodu lub wody.
Slychać dzwiedzi przymominajcie plętność wodę lub spadȩcie koste k lodu.	• Zbyt wysokie ci东南ienie wody. • Wąż wody jest uszkodzony.	• Lód要去MIC zapach innych substan-cji. Wyrzucić koste k lodu.
Woda wycieka z urzadzenia.	• Zbyt wysiekci sianienie wody. • Wąż wody jest uszkodzony.	• Odłowcie zasilanie, zamknąć zawó r wody i skontaktości są z Dzialem obshu-gi klienza
Na panelu sterowania wyświetląny jest kod będu.	• Wystapił problem z instalacja elektryczna urzadzenia.	• Skontaktości są z Dzialem obshugi klienza.

9.2 Przerwa w dostawie energii elektrycznej

W przypadku przerwy w dostawie energii elektrycznej żywność powinna być bezpiecznie schłodzona przez około 5 godzin. Postępować zgodnie z tymi wskazówkami podczas dłuższej przerwy w dostawie energii elektrycznej, szczególnie w lecie:

• Otwierać drzwiczki/szufladę możliwie jak najrzadziej. ▶ Podczas przerwy w dostawie energii elektrycznej nie należy wkładać do urządzenia dodatkowej żywności. W przypadku wcześniejszego powiadomienia o przerwie w dostawie energii elektrycznej, gdy przerwa ma trwać dłużej niż 5 godzin, należy przygotować trochę lodu i włożyć go do pojemnika w górnej części komory chłodziarki. Bezpośrednio po przywróceniu zasilania konieczne jest sprawdzenie towaru.
• Ponieważ temperatura w chłodziarce wzrośnie podczas przerwy w dostawie energii elektrycznej lub innej awarii, okres przechowywania zostanie skrócony, a jakość żywności ulegnie obniżeniu. Aby zapobiec zagrożeniom dla zdrowia, żywność, która ulega rozmrożeniu, powinna zostać wkrótce spożyta lub ugotowana i zamrożona (w stosownych przypadkach).

Uwaga: funkcja zapamiętywania ustawień podczas przerwy w dostawie energii elektrycznej

Po przywróceniu zasilania urządzenie kontynuuje pracę z ustawieniami, które zostały wprowadzone przed zasilaniem.

10.1 Rozpakowywanie

OSTRZEŻENIE!

Urządzenie jest ciężkie. Zawsze powinny je przenosić co najmniej dwie osoby. Wszystkie materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci i utylizować je w sposób przyjazny dla środowiska.

Wyjąć urządzenie z opakowania. Usunąć wszystkie materiały opakowaniowe (łącznie z przezroczystą folią ochronną).

10.2 Warunki otoczenia

Temperatura w pomieszczeniu powinna zawierać się od 10°C do 38°C, ponieważ może ona wpływać na temperaturę wewnątrz urządzenia i zużycie energii. Nie należy instalować urządzenia w pobliżu innych urządzeń emitujących ciepło (piekarników, chłodziarek) bez odpowiedniej izolacji.

• Rozszerzony klimat umiarkowany (SN): to urządzenie chłodnicze jest przeznaczone do stosowania w temperaturach otoczenia od 10°C do 32°C;
• Klimat umiarkowany (N): to urządzenie chłodnicze jest przeznaczone do stosowania w temperaturach otoczenia od 16°C do 32°C;
• Klimat subtropikalny (ST): to urządzenie chłodnicze jest przeznaczone do stosowania w temperaturach otoczenia od 16°C do 38°C;
• Klimat tropikalny (SN): to urządzenie chłodnicze jest przeznaczone do stosowania w temperaturach otoczenia od 16°C do 43°C.

10.3 Wymagania dotyczące przestrzeni

Wymagane wymiary: Szerokość urządzenia: 158,8 cm, Głębokość urządzenia: 110,3 cm

10.4 Przekrój układu wentylacji

Aby osiągnąć wystarczającą wentylację urządzenia ze względu na bezpieczeństwo, należy przestrzegać informacji o wymaganych przekrojach układu wentylacji (Rys. 10.4).

Uwaga: W przypadku urządzenia wolnostojącego: to urządzenie chłodnicze nie jest przeznaczone do stosowania jako urządzenie wbudowane.

10.5 Przyłącze świeżej wody

Postępować zgodnie z poniższymi instrukcjami montażu (Rys. 10.5-1 do Rys. 10.5-5).

OSTRZEŻENIE!

← Zaleca się zainstalowanie urządzenia przez wykwalifikowanego technika. ← Upewnić się, że wtyczka zasilania jest odłączona od gniazdka sieciowego. ← Upewnić się, że dopływ wody jest zablokowany. ← Zawór odcinający, który musi być łatwo dostępny po instalacji, należy zainstalować między wężem a przyłączem wody, aby w razie potrzeby móc przerwać dopływ wody. ← Podłączyć tylko do źródła zimnej wody. ← Do podłączenia używać wyłącznie dostarczonego zestawu węży.

OSTRZEŻENIE!

← Podłączać tylko do źródła wody pitnej. Filtr wody filtruje tylko zanieczyszczenia w wodzie i sprawia, że lód jest czysty i higieniczny. Nie sterylizuje ani nie niszczy zarazków i innych szkodliwych substancji. ← Zbyt wysokie ciśnienie wody w wężu może uszkodzić urządzenie. Zamontować reduktor ciśnienia, gdy ciśnienie wody w wężu przekracza 0,6 MPa. ← Przed podłączeniem sprawdzić, czy woda jest czysta i klarowna.

Uwaga: Przyłącze wody

← Ciśnienie zimnej wody musi wynosić od 0,15 do 0,6 MPa. ← Maksymalna dopuszczalna długość węża wody wynosi 8 metrów. Zastosowanie dłuższych węży wpłynie na zawartość kostek lodu i zimnej wody. ← Temperatura otoczenia musi wynosić minimum 0°C. ← Wąż wody musi znajdować się z dala od źródeł ciepła.

1. Przetnij rurkę na dwie części o wymaganej długości, aby połączyć filtr (A) z urządzeniem (B1) i zaworem wody (B2) (Rys. 10.5-1). Dokładnie przetnij wąż za pomocą ostrego noża.

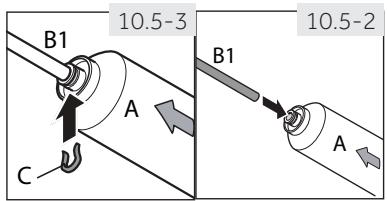

1. Włóż rurę (B1) na głębokość ok. 12 mm do mocowania filtra wody (A) (Rys. 10.5-2). Zwróć uwagę, aby zainstalować filtr we właściwym kierunku. Strzałka pokazuje kierunek przepływu wody.
2. Zabezpiecz rurkę zaciskiem blokującym (C) zgodnie z Rys. 10.5-3.
3. Powtórz czynności 2 i 3 z rurą (B2) po drugiej stronie filtra.

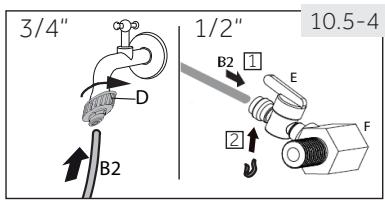

4. Podłącz końcówkę rurki (B2) do jednego z adapterów „D" lub „E i F", który pasuje do sieci wodociągowej (Rys. 10.5-4).
5. Wyjmij zatyczkę z zaworu z tyłu urządzenia (Rys. 10.5-5).
6. Podłącz koniec B1 do zaworu z tyłu urządzenia (Rys. 10.5-6).
7. Otwórz zawór wody, aby sprawdzić, czy system jest szczelny i przepłukać rurkę.

OSTRZEŻENIE!

← Upewnij się, że połączenia są zawsze prawidłowe, suche i szczelne. ← Upewnij się, że wąż nigdy nie jest zgnieciony, zgięty lub skręcony.

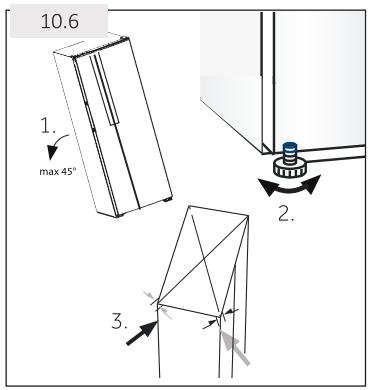

10.6. Poziomowanie urządzenia

Urządzenie powinno być umieszczone na płaskiej i solidnej powierzchni.

1. Przechylić urządzenie lekko do tyłu (Rys. 10.6).
2. Ustawić nóżki na żądanym poziomie. Upewnij się, że odległość od ściany po stronie zawiasów wynosi co najmniej 10 cm.
3. Stabilność sprawdź poprzez naprzemienne uderzanie o przystawki. Lekkie kołysanie powinno być takie samo w obu kierunkach. W przeciwnym razie może się wypaczyć; skutkiem tego są ewentualne nieszczelne uszczelki drzwiczek. Delikatne nachylenie ułatwia zamykanie drzwiczek.

10.7. Dokładna regulacja drzwiczek

Jeśli po wypoziomowaniu drzwiczek za pomocą nóżek drzwiczki nie znajdują się jeszcze na jednym poziomie, niedopasowanie takie należy usunąć, obracając kluczem (Rys. 10.7) wałek podnośnika zawiasu w prawym dolnym rogu drzwiczek.

Wałek podnośnika obracać kluczem zgodnie z ruchem wskazówek zegara w celu obniżenia wysokości drzwiczek (Rys. 10.7-1). Obracać wałek podnośnika w kierunku przeciwnym do ruchu wskazówek zegara w celu podniesienia drzwiczek na odpowiednią wysokość (Rys. 10.7-2).

OSTRZEŻENIE!

Nie należy nadmiernie regulować wałka podnośnika zawiasów do wysokości, która mogłaby spowodować pozostawienie go w oryginalnej pozycji zablokowanej. (Zakres regulacji wysokości: 3 mm)

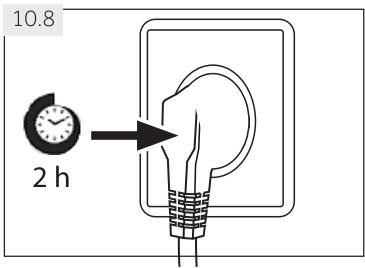

10.8 Czas oczekiwania

Bezobsługowy olej smarowy znajduje się w obudowie sprężarki. Olej ten może wypłynąć przy zamkniętym systemie rurek podczas transportu w pozycji przechylonej. Przed podłączeniem urządzenia do zasilania odczekać co najmniej 2 godziny (Rys. 10.8), aby olej dostał się z powrotem do obudowy.

10.9 Przyłącze elektryczne

Przed jakimkolwiek połączeniem należy sprawdzić, czy:

gniazdko zasilające i bezpiecznik są zgodne z danymi podanymi na tabliczce znamionowej; gniazdko zasilające jest uziemione i nie posiada wielu wtyczek ani przedłużaczy; wtyczka i gniazdko zasilające pasują do siebie;

podłączyć wtyczkę do prawidłowo zainstalowanego gniazdka domowego.

OSTRZEŻENIE!

Aby uniknąć zagrożeń, uszkodzony przewód zasilający musi zostać wymieniony przez serwis (patrz karta gwarancyjna).

10.10 Wymontowywanie i montowanie drzwiczek

W przypadku konieczności wymontowania drzwiczek urządzenia należy postępować zgodnie z poniższymi instrukcjami demontażu i montażu drzwiczek (Rys. 10.10).

OSTRZEŻENIE!

• Przed każdą operacją należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka sieciowego. Zablokować dopływ wody. Urządzenie jest ciężkie. Zawsze powinny je przenosić co najmniej dwie osoby.
• Nie przechylać urządzenia pod kątem większym niż 45° lub ustawić je poziomo na podłodze.
• Drzwiczki mogą być przy wyważaniu tych czynności. Podczas wymontowywania i instalacji drzwiczek należy zachować ostrożność.

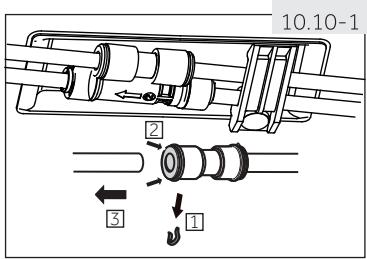

• Zwolnić lewą stronę dwóch złączek wody w lewym przednim rogu w dolnej części urządzenia: wcisnąć i przytrzymać kołnierz, jak pokazano na rysunku, a następnie wymontować złączkę wody. (Rys. 10.10-1).

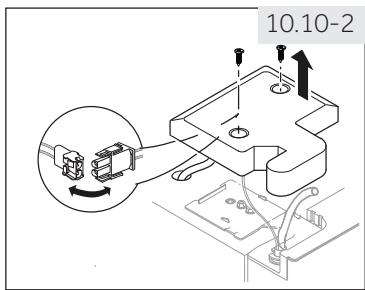

• Odkręcić śrubę pokrywy zawiasu i zdjąć pokrywę (Rys. 10.10-2). Podczas demontażu drzwiczek zamrażarki odłączyć wszystkie przewody z wyjątkiem przewodu uziemiającego.

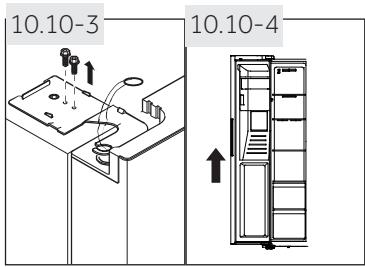

• Odkręcić śruby utrzymujące górny zawias w odpowiednim położeniu, a następnie wymontować zawias (Rys. 10.10-3).
• Podnieść drzwiczki, aby je wyjąć (Rys. 10.10-4). Podczas wyjmowania drzwiczek zamrażarki podnieść je na tyle wysoko, aby wyciągnąć przyłącze wody z dolnej części urządzenia.
• Zamontować drzwiczki na nowo, wykonując czynności odwrotne do tych wykonanych przy wymontowywaniu. Upewnić się, że kabel uziemiający zostanie zamocowany za pomocą śruby.
• Ponownie podłączyć przyłącze wody.

Uwaga: Drzwiczki chłodziarki

Na zdjęciach pokazano wymontowanie drzwiczek komory zamrażarki. Do drzwiczek chłodziarki użyć odpowiednich części po drugiej stronie.

11.1 Karta produktu zgodnie z Rozporządzeniem UE nr 2019/2016

Znak towarowy	Haier
Identyfikator modelu	HSR3918FI*/HSOBPIF9183 /HSOGPIF9183
Kategorie modelu	Chłodziarko-zamrażarka
Klasa efektywnosci energetycznej	F
Roczne zużycie energia (kWh/rok)1)	393
Objętość komory chłodzenia (I)	337
Objętość komory zamrażania (;)	178
Ocena wg gwiazdek	* * * *
Temperatura w innych komorach > 14 °C	Nie dotyczzy
System Frostfree	Tak
Czas wzrostu temperatury (h)	5
Pojemność zamrażalnicza (kg/24 h)	10
Klasa klimatyczna	SN-N-ST
Urzejdenie to jest przyznaczone do pracy w temperaturze otoczenia pomietędzy 10 °C a 38 °C.
Klasa emisji hałasu i poziomemitowanego hałasu (db (A) re 1pW)	C(40)
Typ konstrukcjki	Wolnostojacja

1) na podstawie standardowych wyników badań przez 24 godziny. Rzeczywiste zużycie zależy od sposobu użytkowania urządzenia i jego lokalizacji.

11.2 Dodatkowe dane techniczne

Całkowita pojemnosć przechowywnia (I)	515
Napiȩcie/Czȩstotliwość	220 – 240 V/50 Hz
Moc wejsciowa odszraniania (W)	200
Bezpiewcznik glówny (A)	15
Czynnik chłodniczy	R600a
Ciśnienie wody w MPa	0,15–0,6
Wymiary (wys./szer./gř., w mm)	1775/908/659

11.3 Normy i dyrektywy

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw WE wraz z odpowiednimi zharmonizowanymi normami, które przewidują oznakowanie CE.

Polecamy skorzystanie z obsługi klienta Haier i stosowanie oryginalnych części zamiennych. W razie problemu z urządzeniem należy najpierw zapoznać się z punktem ROZWIĄZYWANIE PROBLEMÓW.

Jeśli nie można tam znaleźć rozwiązania, prosimy o:

kontakt z lokalnym dystrybutorem lub zapoznanie się z częścią Serwis i wsparcie na stronie www.haier.com, gdzie znajdują się numery telefonów i często zadawane pytania oraz gdzie można utworzyć zgłoszenie serwisowe.

Aby skontaktować się z naszym serwisem, należy dysponować poniższymi danymi. Informacja znajduje się na tabliczce znamionowej.

Model

Nr seryjny

W przypadku gwarancji należy również sprawdzić dostarczoną wraz z produktem kartę gwarancyjną.

Aby zadać ogólne pytania biznesowe, należy skorzystać z naszych adresów w Europie podanych poniżej:

Adresy firmy Haier w Europie
Kraj*	Adres pocztowy	Kraj*	Adres pocztowy
Włochy	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese WłOCHY	Francja	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCJA
Hiszpania Portugalia	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona HISZPANIA	Belgia — francuski Belgia — niderlandzki Holandia Luksemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIA
Niemcy, Austria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NIEMCY	Polska Czechy Wegry Grecja Rumunia Rosja	Haier Poland Sp. z o.o. Al. Jerozolimskie 181B, 02-222 Warszawa POLSKA
Wielka Brytania	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR WIELKA BRYTANIA

• Więcej informacji można znaleźć na stronie www.haier.com

* Czas trwania gwarancji na urządzenie chłodnicze:

Minimalna gwarancja wynosi: kraje UE — 2 lata, Turcja — 3 lata, Wielka Brytania — 1 rok, Rosja — 1 rok, Szwecja — 3 lata, Serbia — 2 lata, Norwegia — 5 lat, Maroko — 1 rok, Algieria — 6 miesięcy, Tunezja — nie wymaga gwarancji prawnej.

* Okres dostępności części zamiennych do naprawy urządzenia:

Termostaty, czujniki temperatury, płytki drukowane i źródła światła są dostępne przez co najmniej siedem lat po wprowadzeniu ostatniej sztuki modelu do sprzedaży.

Klamki drzwiczek, zawiasy drzwiczek, tace i kosze przez co najmniej siedem lat oraz uszczelki drzwiczek przez co najmniej 10 lat po wprowadzeniu ostatniej sztuki modelu do sprzedaży.

* Pomoc techniczna

Aby skontaktować się z pomocą techniczną, należy odwiedzić naszą stronę internetową: https://corporate.haier-europe.com/en/ W sekcji „strona internetowa" wybrać markę produktu i kraj. Nastąpi przekierowanie na konkretną stronę internetową, gdzie znajduje się numer telefonu i formularz kontaktu z pomocą techniczną.

• Więcej informacji na temat produktu można znaleźć na stronie: https://eprel.ec.europa.eu/
