INSTRUKCJA OBSŁUGI EXP26U338CW ELECTROLUX

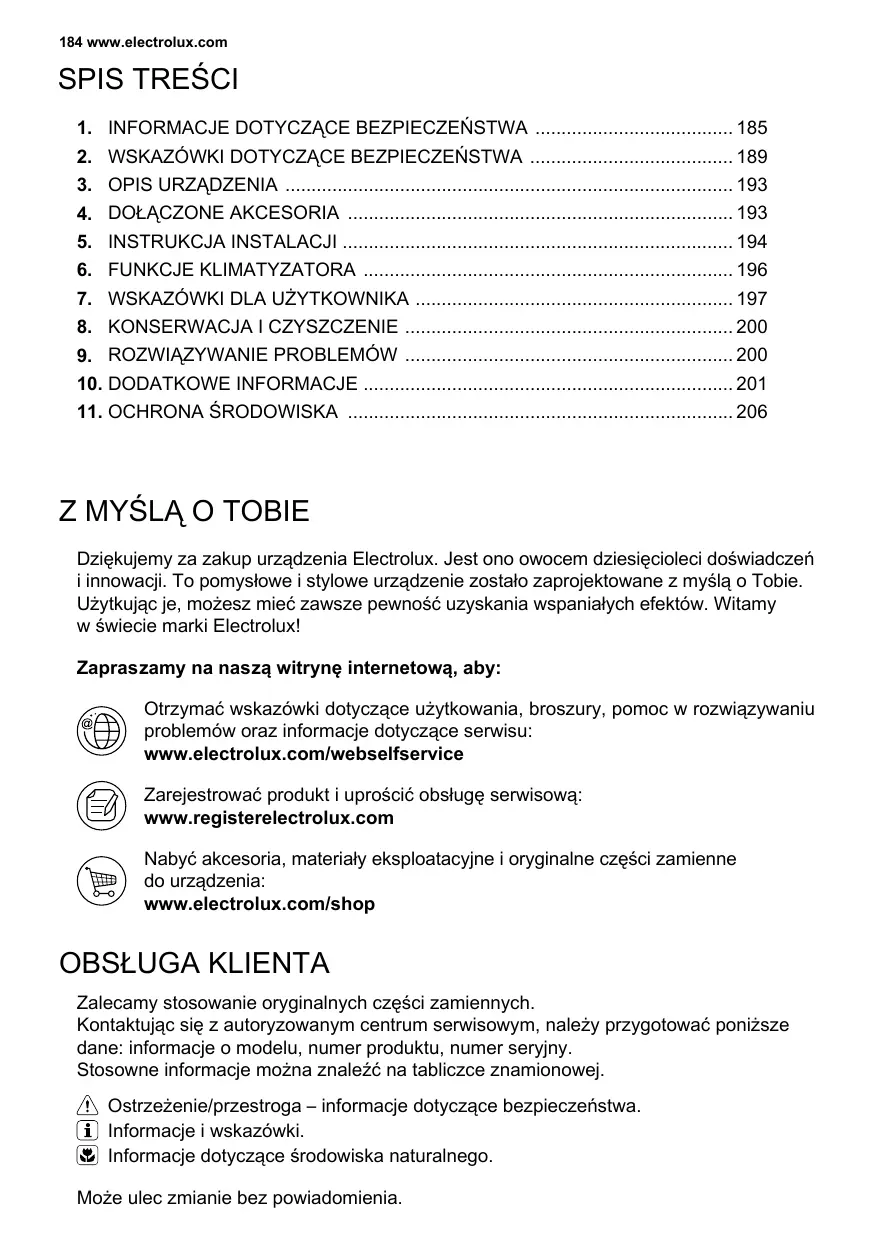

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux! Zapraszamy na naszą witrynę internetową, aby: Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com/webselfservice Zarejestrować produkt i uprościć obsługę serwisową: www.registerelectrolux.com Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do urządzenia: www.electrolux.com/shop

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa. Informacje i wskazówki. Informacje dotyczące środowiska naturalnego. Może ulec zmianie bez powiadomienia. POLSKI

• Urządzenie mogą obsługiwać dzieci po ukończeniu

8. roku życia oraz osoby o ograniczonych

zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci nie mogą bawić się urządzeniem.
• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba. W instrukcji przedstawiono sposób prawidłowego korzystania z klimatyzatora. Należy dokładnie zapoznać się z instrukcją przed rozpoczęciem korzystania z produktu. Instrukcję należy przechowywać w bezpiecznym miejscu, aby móc z niej skorzystać w razie potrzeby. OSTROŻNIE!
• W celu naprawy lub konserwacji urządzenia należy zwrócić się do autoryzowanego punktu serwisowego.
• Instalację urządzenia należy zlecić instalatorowi.
• Klimatyzatora nie powinny obsługiwać dzieci ani osoby niesamodzielne bez odpowiedniego nadzoru.
• Należy pilnować, aby dzieci nie bawiły się urządzeniem.
• Maksymalny dopuszczalny poziom hałasu emitowanego przez klimatyzatory podlega miejscowym przepisom.
• Jeśli zajdzie konieczność wymiany przewodu zasilającego, może jej dokonać wyłącznie pracownik autoryzowanego serwisu. 186 www.electrolux.com

• Prace instalacyjne może wykonywać wyłącznie uprawniony specjalista, zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych (jeśli dotyczą). Nieprawidłowe podłączenie może doprowadzić do przegrzania urządzenia i pożaru.
• Należy uważać, aby palce nie dostały się do wentylatora podczas regulacji poziomych żaluzji.

1. Nie korzystać z urządzenia bez filtra powietrza.

2. Nie korzystać z urządzenia w pobliżu źródła ciepła

lub otwartego ognia.

3. Nie narażać urządzenia na działanie bezpośredniego

światła słonecznego.

4. Podczas przechowywania i przenoszenia urządzenie

powinno być ustawione pionowo.

5. Nie zakrywać urządzenia podczas pracy ani

bezpośrednio po jej zakończeniu.

6. Upewnić się, że wąż spustowy pompy wodnej jest

przymocowany i że woda jest odprowadzana do drożnego odpływu.

7. Przed przystąpieniem do składowania urządzenia

należy zawsze spuszczać z niego skropliny.

1.2 Ważne środki ostrożności podczas korzystania

z klimatyzatora OSTROŻNIE! Ostrzeżenia dotyczące użytkowania

• Nie modyfikować żadnej części tego produktu.
• Nie wkładać żadnych przedmiotów do jakiejkolwiek części urządzenia.
• Upewnić się, że źródło zasilania zapewnia odpowiednie napięcie. Urządzenie podłączać wyłącznie do źródła zasilania o parametrach: 220-240 V, 50 Hz, 10 A. Korzystanie ze źródła zasilania o nieprawidłowym napięciu może doprowadzić do uszkodzenia urządzenia, a także grozi wywołaniem pożaru. POLSKI

• Należy zawsze stosować wyłącznik obwodu lub bezpiecznik o odpowiedniej wartości natężenia prądu. W żadnym wypadku nie wolno używać drutu, szpilek ani innych przedmiotów zamiast odpowiedniego bezpiecznika.
• Jeśli wystąpią jakiekolwiek nieprawidłowości w pracy klimatyzatora (np. pojawi się zapach spalenizny), należy niezwłocznie wyłączyć urządzenie i odłączyć źródło zasilania. OSTROŻNIE! Ostrzeżenia dotyczące przewodu zasilającego
• Wtyczkę przewodu zasilającego należy wkładać wyłącznie do odpowiedniego gniazda ściennego. Nie używać przedłużaczy.
• Po całkowitym włożeniu wtyczki do gniazda należy upewnić się, że nie jest ona luźna.
• Nie wolno ciągnąć za przewód zasilający, wyginać go, modyfikować ani zanurzać w wodzie. Ciągnięcie za przewód lub innego rodzaju nieprawidłowe użycie może spowodować uszkodzenie urządzenia oraz grozi porażeniem prądem elektrycznym.
• Jeśli przewód zasilający jest uszkodzony, należy ze względów bezpieczeństwa zlecić jego wymianę producentowi urządzenia lub przedstawicielowi serwisu bądź też innej osobie o odpowiednich kwalifikacjach. Nowy przewód zasilający powinien mieć parametry zgodne z podanymi przez producenta.
• Urządzenie należy uziemić. Urządzenie jest wyposażone w przewód zasilający z przewodem uziemiającym. Wtyczkę należy wkładać do prawidłowo zainstalowanego i uziemionego gniazda. Uziemienie Wtyczka 188 www.electrolux.com

• Urządzenie jest wyposażone w przewód zasilający, w którym przewód uziemiający jest podłączony z wtykiem uziemiającym. Wtyczkę należy wkładać do prawidłowo zainstalowanego i uziemionego gniazda. W żadnym wypadku nie wolno odcinać ani odłączać kwadratowego wtyku uziemiającego z wtyczki. Trzpień uziemienia Wtyczka Tylko dla Wielkiej Brytanii

1.3 Ostrzeżenia dotyczące użytkowania

• Przed przystąpieniem do czynności konserwacyjnych lub czyszczenia należy wyłączyć urządzenie i odłączyć przewód zasilający.
• Nie rozpryskiwać wody bezpośrednio na urządzenie ani nie polewać go wodą. Woda może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Przed przeniesieniem klimatyzatora należy spuścić wodę (patrz strona 14). Woda pozostała w zbiorniku może się rozlać.
• Aby spuszczanie wody przebiegało prawidłowo, wąż nie może być zagięty ani uniesiony w trybie osuszania. W przeciwnym razie spuszczana woda może rozlać się w pomieszczeniu.
• Podczas korzystania z węża temperatura otoczenia nie może być niższa niż temperatura zamarzania. Spuszczana woda może zamarznąć wewnątrz węża, co grozi wylaniem się wody z urządzenia w pomieszczeniu.
• Nie zasłaniać wylotu powietrza. Może to spowodować zmniejszenie wydajności chłodzenia lub całkowicie je uniemożliwić.
• Aby zapobiec porażeniu prądem, należy zainstalować wyłącznik różnicowoprądowy (RCD) zgodnie z brytyjskimi normami i przepisami dotyczącymi instalacji elektrycznych. POLSKI

• Pozostawanie przez dłuższy czas w zasięgu bezpośredniego strumienia powietrza może być szkodliwe dla zdrowia. Nie należy narażać domowników, zwierząt ani roślin na długotrwały, bezpośredni kontakt ze strumieniem powietrza.
• Nie używać klimatyzatora do prac specjalistycznych (np. do ochrony precyzyjnych urządzeń, żywności, zwierząt, roślin lub dzieł sztuki). Użycie takie może okazać się szkodliwe.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Uwagi dotyczące eksploatacji

• Sprężarka wznawia chłodzenie po upływie 3 minut. Po wyłączeniu i natychmiastowym włączeniu klimatyzatora należy odczekać 3 minuty, aby sprężarka ponownie zaczęła chłodzić. Ze względów bezpieczeństwa odpowiedni układ elektroniczny zapobiega włączeniu sprężarki przez 3 minuty.
• Po awarii zasilania podczas korzystania z urządzenia należy odczekać 3 minuty przed jego ponownym włączeniem. Po przywróceniu zasilania włączyć klimatyzator. Jeśli przerwa w dostawie prądu była krótsza niż trzy minuty, należy odczekać co najmniej trzy minuty przed ponownym włączeniem urządzenia. Wcześniejsze włączenie klimatyzatora może spowodować wyłączenie sprężarki przez urządzenie zabezpieczające. Urządzenie zabezpieczające uniemożliwi korzystanie z funkcji chłodzenia przez około 5 minut. Wszystkie poprzednie ustawienia zostaną usunięte, a urządzenie powróci do ustawień początkowych.
• Eksploatacja w niskiej temperaturze: Czy urządzenie zamarza? Jeśli ustawiona wartość temperatury jest bliska 18°C przy niskiej temperaturze otoczenia, zwłaszcza nocą, może dochodzić do zamarzania. W takich warunkach dalszy spadek temperatury może spowodować zamarznięcie urządzenia. Aby temu zapobiec, należy ustawić wyższą temperaturę w urządzeniu.

• W trybie osuszania temperatura w pomieszczeniu wzrasta. W trybie osuszania urządzenie wydziela ciepło, powodując wzrost temperatury w pomieszczeniu. Ciepłe powietrze jest wydmuchiwane przez wylot powietrza, jednak jest to normalny objaw, który nie oznacza problemów z pracą urządzenia.
• W trybie chłodzenia klimatyzator wydmuchuje ciepłe powietrze z urządzenia na zewnątrz pomieszczenia przez wąż wyciągowy. Jednocześnie taka sama ilość powietrza zostanie pobrana do pomieszczenia przez otwory wentylacyjne.
• Nie stosować środków do przyspieszania rozmrażania ani do czyszczenia, innych niż zalecane przez producenta.
• Urządzenie należy przechowywać w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty płomień, działające gazowe lub elektryczne urządzenie grzejne).
• Nie przekłuwać, nie wrzucać do ognia.
• Urządzenie należy zainstalować, użytkować i przechowywać w pomieszczeniu o powierzchni ponad 12 m2.
• Należy przestrzegać krajowych przepisów dotyczących urządzeń gazowych.
• Nie wolno zasłaniać otworów wentylacyjnych.
• Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu o powierzchni ponad 12 m2. 190 www.electrolux.com

• Osoby pracujące z układem chłodniczym lub modyfikujące go powinny posiadać aktualny certyfikat wydany przez odpowiednią instytucję branżową, upoważniający do pracy z czynnikami chłodniczymi w sposób bezpieczny i zgodny uznanymi normami.
• Obsługę serwisową można wykonywać wyłącznie w sposób zalecany przez producenta sprzętu. Czynności konserwacyjne i naprawcze wymagające udziału wykwalifikowanego personelu należy wykonywać pod nadzorem osoby upoważnionej do pracy z palnymi czynnikami chłodzącymi.

• Produkt zawiera litową baterię guzikową. Jeśli nowa lub używana litowa bateria guzikowa dostanie się do organizmu, może spowodować poważne oparzenia wewnętrzne i doprowadzić do śmierci w ciągu 2 godzin. Komorę baterii należy zawsze dokładnie zabezpieczyć. Jeśli komora baterii nie zamyka się bezpiecznie, należy zaprzestać używania produktu, wyjąć baterie i zabezpieczyć je przed dostępem dzieci. W przypadku podejrzenia, że baterie zostały połknięte lub dostały się do dowolnej części ciała, należy niezwłocznie skontaktować się z lekarzem. Aby zapobiec obrażeniom ciała użytkowników i innych osób oraz szkodom materialnym, należy przestrzegać poniższych wskazówek. Nieprawidłowa eksploatacja wynikająca z nieprzestrzegania instrukcji może doprowadzić do obrażeń ciała lub innych szkód. Następujące oznaczenia wskazują, jak istotne są instrukcje: Znaczenie symboli używanych w niniejszej instrukcji: OSTRZEŻENIE! Tym symbolem oznaczono zagrożenie śmiercią lub odniesieniem poważnych obrażeń. OSTROŻNIE! Tym symbolem oznaczono zagrożenie odniesieniem obrażeń ciała lub powstaniem szkód materialnych. Ten symbol oznacza czynności, których nie należy nigdy wykonywać. Tym symbolem oznaczono czynności, które należy zawsze wykonywać.

2.2 Ostrzeżenie podczas

użytkowania OSTRZEŻENIE! Ostrzeżenie podczas użytkowania Ostrzeżenie Znaczenie Podłączyć prawidłowo wtyczkę do gniazdka W przeciwnym razie może dojść do porażenia prądem elektrycznym lub pożaru wywołanego nadmiernym wytwarzaniem ciepła POLSKI Ostrzeżenie

Znaczenie Nie włączać ani nie wyłączać urządzenia, Może to spowodować porażenie prądem wkładając lub wyciągając odlewaną elektrycznym lub pożar wywołany wtyczkę przewodu zasilającego wytwarzaniem ciepła Nie uszkadzać przewodu zasilającego. Używać tylko przewodów podanych w specyfikacji Może to spowodować porażenie prądem elektrycznym lub pożar. Jeśli przewód zasilający jest uszkodzony, należy ze względów bezpieczeństwa zlecić jego wymianę producentowi urządzenia lub przedstawicielowi autoryzowanego serwisu bądź też innej osobie o odpowiednich kwalifikacjach Nie należy zmieniać długości przewodu zasilającego ani używać gniazda z innymi urządzeniami Może to spowodować porażenie prądem elektrycznym lub pożar wywołany wytwarzaniem ciepła Nie obsługiwać mokrymi rękami lub w wilgotnym środowisku Grozi to porażeniem prądem elektrycznym Nie kierować strumienia powietrza bezpośrednio na osoby znajdujące się w pomieszczeniu Może to być szkodliwe dla zdrowia Zawsze należy zapewnić skuteczne uziemienie Nieprawidłowe uziemienie może skutkować porażeniem prądem elektrycznym Nie dopuszczać, aby woda dostała się do części elektrycznych Może to spowodować uszkodzenie urządzenia lub porażenie prądem elektrycznym Zawsze instalować wyłącznik obwodu na obwodzie przeznaczonym specjalnie do zasilania urządzenia Nieprawidłowa instalacja może spowodować pożar lub porażenie prądem elektrycznym Wyjąć wtyczkę urządzenia, gdy wystąpią objawy, jak nietypowe dźwięki, zapach lub dym Grozi to pożarem i porażeniem prądem elektrycznym Nie używać gniazda, jeśli jest poluzowane lub uszkodzone Grozi to pożarem i porażeniem prądem elektrycznym Nie otwierać urządzenia podczas pracy Grozi to pożarem i porażeniem prądem elektrycznym Nie trzymać w pobliżu broni palnej Może to skutkować pożarem Pilnować, aby przewód zasilający nie znajdował się w pobliżu urządzeń grzejnych Grozi to pożarem i porażeniem prądem elektrycznym Nie przechowywać w pobliżu przewodu zasilającego łatwopalnych gazów i innych substancji, takich jak benzyna, benzen, rozpuszczalnik itp. Może to spowodować wybuch lub pożar Jeśli wystąpił wyciek gazu z innego Może to spowodować wybuch, pożar urządzenia, należy przewietrzyć i oparzenia pomieszczenie przed użyciem klimatyzatora Nie demontować ani nie modyfikować urządzenia Grozi to uszkodzeniem urządzenia i porażeniem prądem elektrycznym 192 www.electrolux.com CAUTION! Uwaga Znaczenie Nie dotykać metalowych części urządzenia po wyjęciu filtra powietrza Może to spowodować obrażenia ciała Nie należy czyścić klimatyzatora wodą Woda może dostać się do wnętrza urządzenia i zmniejszyć sprawność izolacji. Grozi to porażeniem prądem elektrycznym Zapewnić wentylację pomieszczenia, gdy urządzenie jest używane np. razem z piecem Może wystąpić spadek zawartości tlenu Przed czyszczeniem urządzenia wyłączyć je i odłączyć źródło zasilania Nie czyścić urządzenia podłączonego do zasilania, ponieważ grozi to pożarem, porażeniem prądem lub odniesieniem obrażeń Upewnić się, że zwierzęta i rośliny domowe nie będą narażone na bezpośredni nawiew powietrza Może to być szkodliwe dla zwierząt i roślin Nie używać do prac specjalistycznych Nie używać klimatyzatora do ochrony precyzyjnych urządzeń, żywności, zwierząt, roślin lub dzieł sztuki. Może to być dla nich szkodliwe itp. Nie używać urządzenia i zamknąć okno podczas burzy lub huraganu Eksploatacja przy otwartym oknie może spowodować dostanie się wody do wewnątrz i zamoknięcie mebli Podczas wyjmowania wtyczki należy trzymać ją za uchwyt Może to skutkować porażeniem prądem elektrycznym lub uszkodzeniem urządzenia Wyłączyć źródło zasilania, jeśli urządzenie Może to spowodować uszkodzenie nie będzie używane przez dłuższy czas urządzenia lub pożar Nie stawiać przedmiotów wokół wlotów powietrza ani wewnątrz wylotu Może to spowodować uszkodzenie urządzenia lub wypadek Zawsze dokładnie zakładać filtry. Filtr należy czyścić co dwa tygodnie Działanie bez filtra może spowodować usterkę Nie używać silnych środków, takich jak wosk lub rozcieńczalnik – użyć miękkiej szmatki Zmiana koloru produktu lub zarysowanie powierzchni mogą negatywnie wpłynąć na wygląd produktu Nie stawiać ciężkich przedmiotów na przewodzie zasilającym i upewnić się, że przewód nie jest przyciśnięty Występuje zagrożenie pożarem lub porażeniem prądem Nie pić wody spuszczonej z klimatyzatora Zawiera szkodliwe zanieczyszczenia Zachować ostrożność podczas rozpakowywania urządzenia i instalacji Ostre krawędzie mogą spowodować obrażenia ciała Jeśli woda dostanie się do urządzenia, Może to skutkować porażeniem prądem wyłączyć je przy źródle zasilania i wyłączyć elektrycznym lub uszkodzenia wyłącznik obwodu. Odciąć źródło zasilania, wyciągając wtyczkę, i skontaktować się z wykwalifikowanym pracownikiem serwisu POLSKI

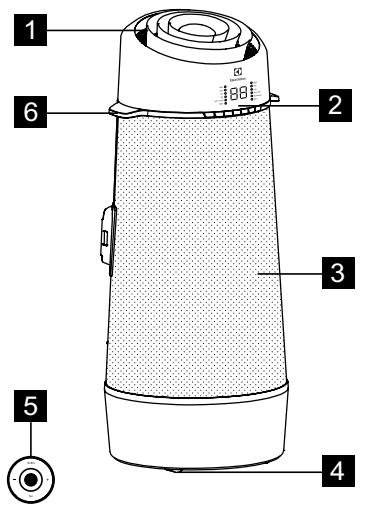

1 Nawiew powietrza do pomieszczenia 2 Panel sterowania 3 Wlot powietrza z pomieszczenia Rys. 1 6 Uchwyt do przenoszenia (z obu stron) 7 Filtr 8 Wylot powietrza 4 Kółko 9 Otwór spustowy 5 Pilot zdalnego sterowania 10 Otwór spustowy dolnej tacy

Wąż wyciągowy 1 szt.

Regulowany panel okienny 1 szt.

Zapasowe przedłużenie 1 szt.

Wąż spustowy i element przejściowy 1 szt.

Folia dekoracyjna 1 szt.

Taśma mocująca 1 zestaw

Pilot zdalnego sterowania 1 szt. Rys. 2

• Należy sprawdzić, czy wszystkie akcesoria znajdują się w opakowaniu. Informacje na temat ich użycia znajdują się w instrukcji instalacji. 194 www.electrolux.com

5. INSTRUKCJA INSTALACJI

5.1 Wylot gorącego powietrza

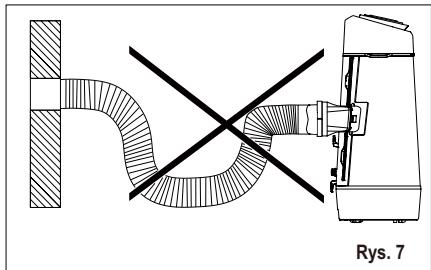

W trybie CHŁODZENIA urządzenie powinno znajdować się blisko okna lub innego otworu, aby możliwe było odprowadzanie ciepłego powietrza przez okno. Najpierw należy ustawić urządzenie na podłodze, upewniając się, że dookoła zachowany jest odstęp wynoszący co najmniej 30 cm, a w pobliżu znajduje się źródło zasilania z jednym gniazdem.

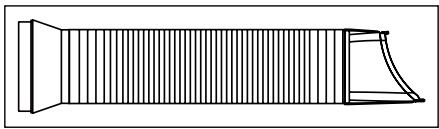

1. Rozwinąć wąż z jednej strony (rys. 3).

5\V Regulowany panel okienny Minimalnie: 56 cm Maksymalnie: 112 cm Patrz „5.2 Instalacja w skrzydle okiennym”, gdzie opisano instalację zestawu okiennego. Rys. 3

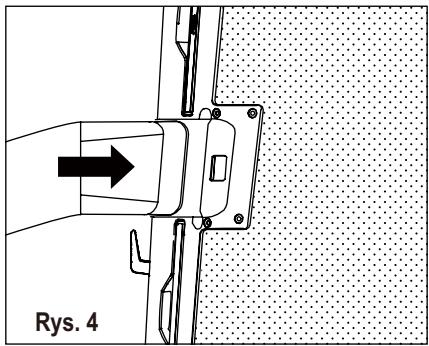

2. Wsunąć element przejściowy A

do otworu wymiany powietrza w urządzeniu, jak pokazano na rys. 4. Wąż można rozciągnąć z początkowych 38 cm do 150 cm, ale zaleca się, aby miał minimalną potrzebną długość. Nie należy dopuszczać, aby tworzyły się ostre załamania lub ugięcia. (rys. 7). 5\V 5\V

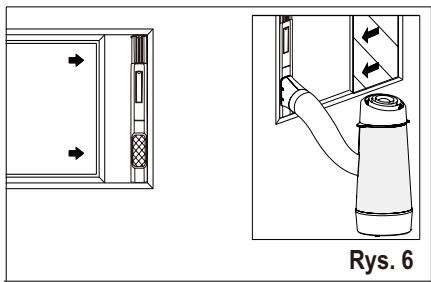

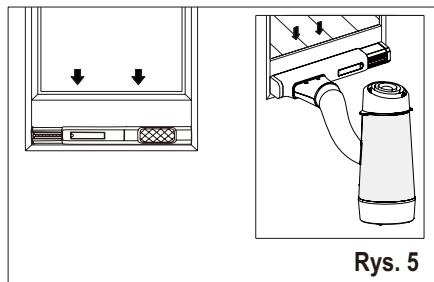

3. Zamocować zestaw okienny na oknie,

wsunąć element przejściowy B do regulowanego panelu okiennego i uszczelnić (rys. 5 i 6).

5.2 Instalacja w skrzydle

1. Otworzyć skrzydło okienne i podnieść

blokadę regulowanego panelu okiennego (rys. 9).

2. Umieścić regulowany panel okienny

na oknie. Dostosować długość regulowanego panelu do wysokości okna (rys. 10).

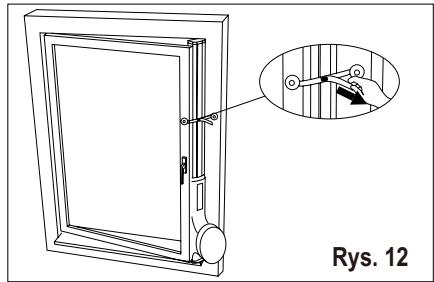

3. Zacisnąć dźwignię blokady, aby

ustalić długość regulowanego panelu okiennego, zamknąć okno i wcisnąć zestaw okienny między okno a ramę w celu zabezpieczenia panelu, zdjąć folię ochronną z tyłu wypustów mocujących i przymocować do ramy okiennej, a następnie zacisnąć taśmę (rys. 12). 5\V Element teleskopowy można wydłużyć, jeśli okno jest za wysokie. W tym celu najpierw całkiem wysunąć element teleskopowy (rys. 11 A). Następnie dopasować 3 zaczepy na przedłużeniu (sprzedawane osobno) do 3 otworów na końcu elementu teleskopowego, wsunąć 3 zaczepy w otwory i docisnąć przedłużenie, zatrzaskując je w otworach (rys. 11 B). Następnie ponownie umieścić przedłużony element teleskopowy w zestawie okiennym (rys. 11 C). 5\V

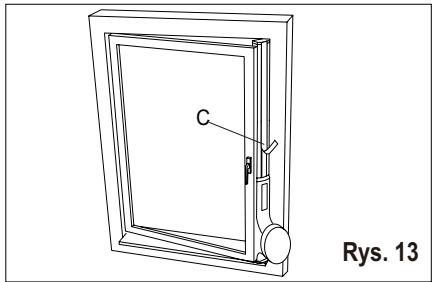

4. Uciąć folię dekoracyjną na

odpowiednią długość i przykleić do przedłużenia (rys. 13).

5\V$ 5\V C: Folia dekoracyjna 5\V% 5\V& 196 www.electrolux.com

1 Wskazanie temperatury

2 Przycisk zerowania filtra (przytrzymać 5 Zmniejszenie temperatury 6 Wybór trybu 3 Ustawienie prędkości wentylatora 8 przycisk wifi 3 s, aby wyzerować) 4 Zwiększenie temperatury 7 Włączenie i wyłączenie urządzenia

2. Za pomocą monety lub podobnego

przedmiotu obrócić w lewo tylną osłonę, aby ją otworzyć (rys. 20 i 21)

6.2 Pilot zdalnego sterowania

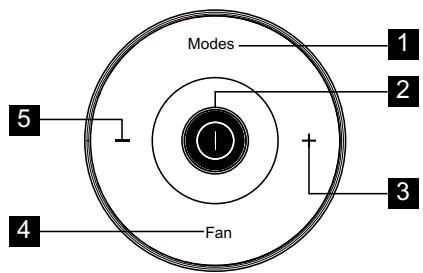

)DQ 5\V 1 Nacisnąć, aby wybrać tryb 2 Nacisnąć, aby włączyć/wyłączyć urządzenie 3 Nacisnąć, aby zwiększyć temperaturę 4 Nacisnąć, aby wybrać prędkość wentylatora 5 Nacisnąć, aby zmniejszyć temperaturę Przed pierwszym użyciem otworzyć tylną pokrywę i usunąć folię ochronną, aby włączyć pilota. Wymiana baterii

1. Obrócić pilota zdalnego sterowania. W

przycisku pilota znajduje się szczelina. 5\V

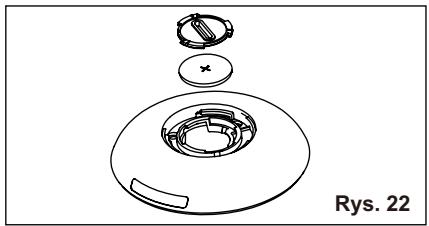

3. W ten sam sposób otworzyć osłonę

wewnątrz i wyjąć baterię (rys 22) POLSKI 5\V

4. Wymienić baterię i ponownie założyć

osłonę wewnętrzną i tylną. Typ baterii: RG15D/E-ELL (napięcie znamionowe: 3 VDC) OSTRZEŻENIE! Baterii należy używać zgodnie z przeznaczeniem

1. Zagrożenie poparzeniem substancjami

chemicznymi. Przechowywać poza zasięgiem dzieci.

2. Upewnić się, że baterie włożono

3. Nie używać baterii innego typu, niż

4. Nie używać starych baterii z nowymi.

5. Nie wkładać baterii do ognia. Może to

spowodować wybuch lub wyciek.

6. Baterie należy odpowiednio zutylizować

i trzymać poza zasięgiem dzieci, ponieważ nawet zużyte baterie mogą spowodować obrażenia ciała.

7. Przed dłuższym okresem

nieużytkowania należy wyjąć baterie, aby zapobiec uszkodzeniu sprzętu.

8. Urządzenie jest zgodne z punktem 15

przepisów FCC. Działanie urządzenia spełnia dwa poniższe warunki: (1) urządzenie to nie powoduje żadnych szkodliwych zakłóceń oraz (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń negatywnie wpływających na jego działanie.

7. WSKAZÓWKI DLA UŻYTKOWNIKA

Niektóre z poniższych instrukcji można wykonać tylko za pomocą panelu sterowania.

7.1 Obsługa panelu sterowania

Tryb ogrzewania (niektóre modele) W tym trybie KONIECZNE jest użycie węża wyciągowego z elementem przejściowym.

1. Naciskać przycisk „Modes” (Tryby), aż

zaświeci się wskaźnik „Heat” (Grzanie).

2. Za pomocą przycisków „-” i „+” wybrać

odpowiednie ustawienie.

3. Ustawić prędkość pracy wentylatora

za pomocą przycisku „Fan speed” (Prędkość wentylatora).

4. Wąż spustowy powinien być

podłączony. Patrz rozdział 7.3 Spuszczanie wody. Tryb chłodzenia W tym trybie KONIECZNE jest użycie węża wyciągowego z elementem przejściowym.

1. Naciskać przycisk „Modes” (Tryby),

aż zaświeci się wskaźnik „Cool” (Chłodzenie).

2. Za pomocą przycisków „-” i „+” wybrać

odpowiednie ustawienie.

3. Ustawić prędkość pracy wentylatora

za pomocą przycisku „Fan speed” (Prędkość wentylatora). W trybie „Chłodzenie” nie jest konieczne stosowanie węża spustowego. Tryb wentylatora W tym trybie użycie węża wyciągowego lub węża spustowego nie jest konieczne.

1. Naciskać przycisk „Modes” (Tryby),

aż zaświeci się wskaźnik „Fan” (Wentylator).

2. Ustawić prędkość pracy wentylatora

za pomocą przycisku „Fan speed” (Prędkość wentylatora).

3. Wentylator będzie pracował z wybraną

prędkością, a na wyświetlaczu pokazana będzie temperatura w pomieszczeniu. 198 www.electrolux.com Tryb suszenia W tym trybie nie jest wymagane użycie węża wyciągowego z elementem przejściowym, ale KONIECZNE jest odprowadzanie zebranej wody. Patrz rozdział 7.3 Spuszczanie wody.

1. Naciskać przycisk „Modes” (Tryby), aż

zaświeci się wskaźnik „Dry” (Suszenie).

2. Wentylator będzie pracował z niską

prędkością, a na wyświetlaczu pokazana będzie temperatura w pomieszczeniu.

3. Zamknięcie drzwi i okien zapewni

najlepszy rezultat pracy.

4. Wąż spustowy powinien być podłączony.

Patrz rozdział Spuszczanie wody. Tryb automatyczny W tym trybie wąż wyciągowy powinien być zawsze podłączony. Po ustawieniu klimatyzatora w trybie Auto urządzenie będzie automatycznie wybierać tryb chłodzenia, grzania (nie dotyczy modeli tylko z funkcją chłodzenia) lub wentylacji w zależności od ustawień temperatury i temperatury w pomieszczeniu. Klimatyzator będzie utrzymywał temperaturę w pomieszczeniu w pobliżu wartości ustawionej przez użytkownika. W trybie AUTO nie można ustawiać prędkości wentylatora.

1. Naciskać przycisk „Modes” (Tryby),

aż zaświeci się wskaźnik „Auto mode” (Tryb automatyczny). Po wybraniu trybu „Auto mode” (Tryb automatyczny) urządzenie będzie pracować automatycznie odpowiednio do temperatury w pomieszczeniu. Funkcja sprawdzania filtra

1. Czyszczenie filtra.

2. Nacisnąć i przytrzymać przycisk

„Filter” (Filtr) przez 3 sekundy, aby wyłączyć wskaźnik filtra. Po wybraniu opcji „Auto Fan” (Autom.), „High” (Wysoka), „Mid” (Średnia) lub „Low” (Niska) zaświeci się odpowiedni wskaźnik prędkości wentylatora. W trybach: Automatyczny i Suszenie nie można ustawiać prędkości wentylatora. WYŁĄCZANIE MODUŁU WIFI: Moduł wifi można wyłączyć, wciskając i przytrzymując jednocześnie przycisk „Connect” (Połącz) i „-” przez 3 sekundy. Aby ponownie włączyć moduł wifi należy ponownie wcisnąć przycisk „Connect” (Połącz). Moduł włączy się po około 10 sekundach.

Pojawienie się na wyświetlaczu kodu „A5” oznacza awarię czujnika temperatury pomieszczenia. W takim przypadku należy skontaktować się z autoryzowanym punktem serwisowym firmy Electrolux. Pojawienie się na wyświetlaczu kodu „E5” oznacza awarię czujnika temperatury parownika. W takim przypadku należy skontaktować się z autoryzowanym punktem serwisowym firmy Electrolux. Pojawienie się na wyświetlaczu kodu „E4” oznacza awarię komunikacji panelu wyświetlacza. W takim przypadku należy skontaktować się z autoryzowanym punktem serwisowym firmy Electrolux. Ustawienie prędkości wentylatora Prędkość wentylatora można ustawić za pomocą przycisku „Fan speed” (Prędkość wentylatora). Prędkość wentylatora będzie się zmieniać w kolejności: „Auto Fan” (Autom.), „High” (Wysoka), „Mid” (Średnia), „Low” (Niska). Pojawienie się na wyświetlaczu kodu „P1” oznacza napełnienie dolnej tacy. Należy ostrożnie przenieść urządzenie do miejsca, gdzie można spuścić wodę, wyjąć dolny korek spustowy i spuścić wodę. Ponownie uruchomić urządzenie i sprawdzić, czy wskazanie „P1” znikło. Jeśli błąd powtórzy się, należy skontaktować się z serwisem. POLSKI

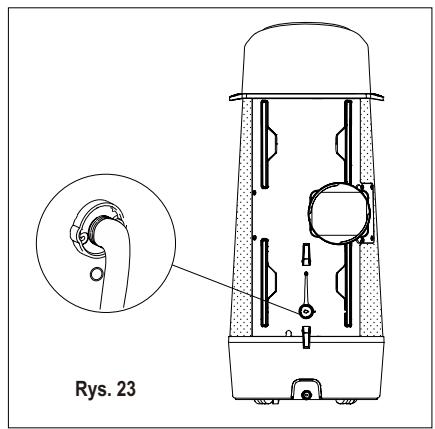

W trybie chłodzenia zdjąć gumowy korek złączki węża, aby zapewnić maksymalną wydajność. Pojawienie się na wyświetlaczu kodu „E7” oznacza usterkę silnika wewnętrznego. W takim przypadku należy skontaktować się z autoryzowanym punktem serwisowym Electrolux.

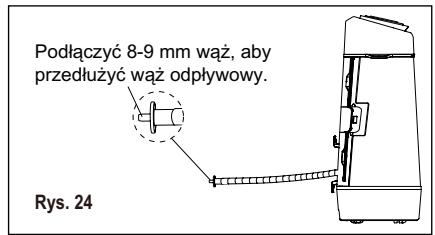

W trybach grzania i suszenia konieczne jest podłączenie węża spustowego do otworu spustowego z tyłu urządzenia w celu odprowadzenia skroplin. W przeciwnym wypadku urządzenie może nie działać prawidłowo i wyświetlać komunikat „P1”. A. Spuszczanie wody do odpływu znajdującego się poniżej urządzenia. B. Urządzenie jest wyposażone w pompę do odprowadzania skroplin. 5\V W razie potrzeby można przedłużyć wąż spustowy, stosując element przejściowy oraz wąż przedłużający o średnicy 8-9 mm (rys. 24) 3RGĄÇF]\ÉPPZÇľDE\ SU]HGĄXľ\ÉZÇľRGSĄ\ZRZ\ 5\V

7.4 Wskazówki dotyczące

eksploatacji Oprócz podstawowej wiedzy dotyczącej procedury eksploatacji warto znać poniższe dodatkowe informacje.

• Układ funkcji „Chłodzenie” wyposażony jest w 3-minutowe automatyczne opóźnienie rozpoczęcia pracy, które uruchamia się, jeśli urządzenie zostanie wyłączone, a następnie szybko włączone. Zapobiega to przegrzaniu się sprężarki i możliwemu zadziałaniu wyłącznika obwodu. W tym czasie wentylator będzie pracował.
• Temperaturę można ustawić w zakresie od 16°C do 32°C.
• Układ sterowania może wyświetlać temperaturę w stopniach Celsjusza lub Fahrenheita. Aby przełączyć wyświetlane jednostki, należy jednocześnie nacisnąć i przytrzymać przyciski temperatury „Do góry” ( + ) i „W dół” ( - ) przez 3 sekundy.
• Po wyborze trybu Wentylator sprężarka jest wyłączana z 2-sekundową przerwą. Jest to zabezpieczenie przed sytuacją, gdy użytkownik wybierze kolejny tryb.
• Po awarii zasilania urządzenie zapamięta ostatnie ustawienie i zastosuje je po przywróceniu zasilania.
• Zakres temperatury roboczej w pomieszczeniu wynosi od 16°C do 35°C.
• Podczas normalnej pracy wyświetlacz pokazuje temperaturę pomieszczenia. Gdy temperatura pomieszczenia przekroczy 37°C, wyświetlacz pokaże wskazanie „HI”.
• Po 60 sekundach nieużywania elementów sterujących wyświetlacz i wskaźniki zgasną. Naciśnięcie dowolnego przycisku na panelu sterowania lub pilocie spowoduje włączenie wyświetlacza. 200 www.electrolux.com

8. KONSERWACJA I CZYSZCZENIE

Regularne czyszczenie klimatyzatora pozwoli zachować jego wygląd.

8.1 Czyszczenie filtra powietrza

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę, co pozwoli uniknąć zagrożenia porażeniem prądem lub wybuchem pożaru. Tutaj wprowadzić szczegóły zadania (opcja).

1. Chwycić osłonę filtrów i po kolei wyjąć

4 filtry z tyłu urządzenia.

2. Umyć filtr, używając płynnego

detergentu do mycia naczyń i ciepłej wody. Dokładnie opłukać filtr. Delikatnie strząsnąć pozostałą wodę z filtru. Oprócz umycia filtru możliwe też jest jego odkurzenie. Upewnić się, że zakładany filtr jest zupełnie suchy.

3. Włożyć filtr z powrotem po wyschnięciu.

8.2 Czyszczenie obudowy

Należy wyjąć wtyczkę klimatyzatora, aby zapobiec ryzyku porażenia prądem lub pożaru. Obudowę oraz część przednią można wytrzeć z kurzu za pomocą czystej, niezaolejonej szmatki lub umyć szmatką zwilżoną ciepłą wodą z dodatkiem łagodnego detergentu do mycia naczyń. Dokładnie opłukać i wytrzeć do sucha. Środki ostrożności podczas czyszczenia urządzenia.

• Nie stosować silnych środków czyszczących, wosku ani środków polerskich do czyszczenia przedniej części obudowy.
• Przed przystąpieniem do czyszczenia obszarów wokół elementów sterujących należy dokładnie wykręcić szmatkę z nadmiaru wody. Nadmiar wody w pobliżu elementów sterujących może spowodować uszkodzenie klimatyzatora.

8.3 Przechowywanie w okresie

zimowym W okresie zimowym urządzenie należy przechowywać osłonięte folią lub w pudełku kartonowym.

9. ROZWIĄZYWANIE PROBLEMÓW

Przed skontaktowaniem się z serwisem należy zapoznać się z poniższą tabelą. Może to pozwolić zaoszczędzić czas i uniknąć zbędnych wydatków. W tabeli opisano najczęściej występujące problemy, które nie wynikają z wadliwego wykonania lub zastosowania nieodpowiednich materiałów do produkcji urządzenia. Klimatyzator nie działa.

• Wyjęta wtyczka z gniazda. Włożyć dokładnie wtyczkę do gniazda ściennego.
• Przepalony bezpiecznik lub uruchomiony automatyczny wyłącznik w domowej instalacji elektrycznej. Wymienić bezpiecznik na nowy o takiej samej charakterystyce opóźnienia lub włączyć wyłącznik w domowej instalacji elektrycznej.

• Układ sterowania jest WYŁĄCZONY. WŁĄCZYĆ układ sterowania i ustawić według potrzeb.
• W oknie wyświetlacza pojawia się symbol P1. Spuścić wodę, tak jak opisano w rozdziale 7.3 Spuszczanie wody.
• Temperatura w pomieszczeniu niższa niż ustawiona (tryb Chłodzenie). Ponownie ustawić temperaturę. Powietrze wydobywające się z urządzenia wydaje się nie być wystarczająco chłodne.
• Temperatura pomieszczenia poniżej 16°C. W temperaturze poniżej 16°C funkcja chłodzenia może się nie włączać.
• Ponownie ustawić niższą temperaturę. POLSKI

• Wyłączenie sprężarki w wyniku zmiany trybów. Odczekać około 3 minut i posłuchać, czy sprężarka uruchomi się ponownie w trybie CHŁODZENIE. Klimatyzator chłodzi, ale temperatura w pomieszczeniu jest zbyt wysoka – NIE TWORZY SIĘ lód na wężownicy chłodzącej za ozdobnym panelem przednim.
• Temperatura na zewnątrz poniżej 16°C. Aby odmrozić wężownicę, ustawić tryb Wentylator.
• Filtr powietrza może być zanieczyszczony. Wyczyścić filtr. Patrz rozdział 8. Konserwacja i czyszczenie. Aby odmrozić, ustawić tryb Wentylator.
• Temperatura chłodzenia w nocy jest ustawiona zbyt nisko. Aby odmrozić wężownicę, ustawić tryb Wentylator. Następnie ustawić wyższą temperaturę.
• Kanał wyciągowy niepodłączony lub zablokowany. Patrz rozdział 5.1 Odprowadzanie gorącego powietrza. Klimatyzator chłodzi, ale temperatura w pomieszczeniu jest zbyt wysoka – tworzy się lód na wężownicy chłodzącej za ozdobnym panelem przednim.
• Zanieczyszczony filtr powietrza – utrudniony przepływ. Wyczyścić filtr powietrza. Patrz rozdział 8. Konserwacja i czyszczenie.
• Ustawiona wartość temperatury jest zbyt wysoka. Ustawić niższą temperaturę.

• Nieprawidłowo ustawione żaluzje kierunkowe. Ustawić żaluzje tak, aby poprawić obieg powietrza.
• Przednia część urządzenia jest zablokowana przez zasłony, rolety, meble itp., które utrudniają przepływ powietrza. Usunąć przedmioty zasłaniające przednią część urządzenia.
• Otwarte drzwi, okna, zasuwy wentylacyjne itp. – chłodne powietrze ucieka. Zamknąć drzwi, okna, zasuwy wentylacyjne itp.
• Urządzenie niedawno włączono w gorącym pomieszczeniu. Należy odczekać dodatkowy czas, aby usunąć ciepło „magazynowane” w ścianach, suficie, podłodze i meblach. Klimatyzator włącza się i szybko wyłącza.
• Zanieczyszczony filtr powietrza – utrudniony przepływ. Wyczyścić filtr powietrza.
• Bardzo wysoka temperatura na zewnątrz. Ustawić większą prędkość w trybie WENTYLATOR aby częściej wentylować wężownice chłodzące. Temperatura w pomieszczeniu zbyt niska.
• Ustawiona wartość temperatury jest zbyt niska. Ustawić wyższą temperaturę.

10. DODATKOWE INFORMACJE

Transport sprzętu zawierającego palne czynniki chłodnicze Przechowywanie zapakowanego (niesprzedanego) sprzętu Patrz przepisy dotyczące transportu. Patrz przepisy krajowe. Opakowanie ochronne przechowywanego sprzętu powinno zabezpieczać przed wyciekiem czynnika chłodniczego w przypadku uszkodzenia mechanicznego sprzętu. Maksymalna liczba przechowywanych łącznie sztuk sprzętu jest określona w przepisach lokalnych. Przechowywanie sprzętu/urządzeń Informacje dotyczące serwisu Przechowywanie sprzętu powinno odbywać się zgodnie ze wskazówkami producenta.

1. Kontrola w miejscu pracy. Przed

rozpoczęciem prac w układach zawierających palne czynniki Oznaczenie sprzętu znakami Patrz przepisy lokalne. Utylizacja sprzętu zawierającego palne czynniki chłodnicze 202 www.electrolux.com

chłodnicze należy przeprowadzić kontrolę bezpieczeństwa, aby upewnić się, że ryzyko zapłonu jest minimalne. W przypadku naprawy układu chłodzącego należy spełnić poniższe wymagania przed rozpoczęciem pracy w układzie. Procedura pracy. Prace należy wykonywać w ramach procedury nadzorowanej w celu zminimalizowania ryzyka obecności palnego gazu lub oparów podczas pracy. Ogólny obszar roboczy. Personel przeprowadzający konserwację oraz inni pracownicy w miejscu wykonywania prac powinni zostać poinstruowani w zakresie charakteru wykonywanych czynności. Należy unikać prac wykonywanych w ograniczonej przestrzeni. Należy wydzielić teren wokół miejsca pracy. Warunki w miejscu pracy należy zabezpieczyć przez kontrolę materiałów palnych. Kontrola obecności czynnika chłodniczego. Obszar należy kontrolować za pomocą odpowiedniego detektora czynnika chłodniczego przed rozpoczęciem pracy oraz w jej trakcie, aby technik miał świadomość obecności potencjalnie palnych substancji w powietrzu. Należy upewnić się, że stosowany sprzęt detekcyjny jest przeznaczony do palnych czynników chłodniczych, to znaczy nie powoduje iskrzenia, jest odpowiednio szczelny lub samoistnie bezpieczny. Dostępność gaśnicy. W przypadku jakiejkolwiek obróbki na gorąco na sprzęcie chłodniczym lub powiązanych częściach należy zapewnić dostępność odpowiedniego sprzętu gaśniczego. W sąsiedztwie miejsca napełniania powinna znajdować się gaśnica proszkowa lub CO2. Brak źródeł zapłonu. Osoby wykonujące prace związane z układem chłodzącym obejmujące kontakt z instalacją rurową, która zawiera lub zawierała palny czynnik chłodniczy, nie mogą używać jakichkolwiek źródeł zapłonu w sposób mogący doprowadzić do pożaru lub wybuchu. Wszelkie możliwe źródła zapłonu, w tym palenie papierosów, należy odpowiednio odseparować od miejsca instalacji, naprawy, demontażu lub utylizacji, podczas których istnieje możliwość przedostania się palnego czynnika chłodniczego do otoczenia. Przed rozpoczęciem pracy należy sprawdzić otaczający obszar pod kątem zagrożenia pożarem lub zapłonem. Umieścić ostrzeżenia „Palenie zabronione”.

7. Wentylacja miejsca pracy. Przed

otwarciem układu lub rozpoczęciem obróbki na gorąco upewnić się, że miejsce pracy znajduje się na otwartej przestrzeni lub jest odpowiednio wentylowane. Należy zapewnić odpowiednią wydajność wentylacji przez cały czas wykonywania prac. Wentylacja powinna bezpiecznie rozpraszać uwolniony czynnik chłodniczy i, jeśli to możliwe, usuwać go do atmosfery.

8. Kontrola urządzeń chłodzących.

Wymieniane elementy elektryczne powinny być używane zgodnie z ich przeznaczeniem i charakteryzować się prawidłowymi parametrami. Należy zawsze przestrzegać instrukcji konserwacji i naprawy dostarczonych przez producenta. W przypadku wątpliwości należy zasięgnąć porady w dziale technicznym producenta. W instalacjach zawierających palne czynniki chłodnicze należy sprawdzić poniższe punkty: – Ilość czynnika odpowiada wielkości pomieszczenia, do którego przeznaczona jest instalacja chłodnicza. – Urządzenia wentylacyjne działają prawidłowo, a otwory nie są zasłonięte. – W przypadku pośredniego układu chłodniczego układ pomocniczy należy sprawdzić pod kątem obecności czynnika chłodniczego. – Oznaczenia umieszczone na urządzeniach są widoczne i czytelne. Nieczytelne oznaczenia i symbole należy poprawić. – Instalacja rurowa i elementy układu chłodniczego są zainstalowane w lokalizacji nienarażonej na działanie substancji mogących wywołać korozję elementów układu zawierających czynnik chłodniczy lub elementy są wykonane z materiałów samoistnie odpornych na korozję, lub odpowiednio zabezpieczono je przed korozją. POLSKI

9. Kontrola urządzeń elektrycznych.

Naprawa i konserwacja komponentów elektrycznych powinny obejmować uruchomieniową kontrolę bezpieczeństwa oraz procedury kontroli komponentów. Jeśli występuje usterka mogąca wpłynąć na bezpieczeństwo, źródło zasilania nie zostanie podłączone do momentu właściwego usunięcia problemu. Jeśli natychmiastowe usunięcie usterki nie jest możliwe, a konieczne jest podtrzymanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy to zgłosić właścicielowi sprzętu, aby wszystkie zaangażowane strony były poinformowane. Zakres uruchomieniowej kontroli bezpieczeństwa:

• Kondensatory są rozładowane: należy to wykonać w sposób zapobiegający iskrzeniu.
• Brak odsłoniętych komponentów elektrycznych lub przewodów pod napięciem podczas uzupełniania, odnawiania lub opróżniania systemu.
• Zachowana jest ciągłość uziemienia. Naprawa uszczelnionych komponentów

1. Podczas naprawy uszczelnionych

komponentów należy odłączyć źródło zasilania od naprawianego sprzętu przed zdjęciem uszczelnionych pokryw itp. Jeśli zasilanie serwisowanego sprzętu jest absolutnie konieczne, należy zastosować stale działającą aparaturę detekcyjną, umieszczoną w najbardziej narażonym miejscu, mającą na celu ostrzeganie o potencjalnie niebezpiecznej sytuacji.

2. Podczas pracy z komponentami

elektrycznymi należy upewnić się, że stan obudowy nie uległ zmianie, która mogłaby wpłynąć na stopień ochrony, oraz należy zwrócić szczególną uwagę na następujące punkty. Należy sprawdzić uszkodzenia przewodów, nadmiarową liczbę połączeń, wykonanie zacisków zgodnie z oryginalną specyfikacją, uszkodzenia uszczelek, nieprawidłowy montaż dławnic itp. Każde urządzenie powinno

być bezpiecznie zamocowane. Uszczelki i materiały uszczelniające nie uległy degradacji wpływającej na ich właściwości i zdolność do powstrzymania substancji palnych przed przeniknięciem. Części zamienne powinny spełniać specyfikację producenta. UWAGA: Użycie uszczelnień silikonowych może wpływać na skuteczność niektórych urządzeń do wykrywania nieszczelności. Nie jest konieczne odłączenie elementów samoistnie bezpiecznych przed rozpoczęciem pracy nad nimi. Naprawa elementów samoistnie bezpiecznych Nie przykładać obciążeń indukcyjnych ani pojemnościowych do układu, nie upewniwszy się wcześniej, że nie przekraczają one dopuszczalnego prądu i napięcia dla działającego sprzętu. Elementy samoistnie bezpieczne są jedynymi elementami, które mogą być pod napięciem podczas wykonywanych nad nimi prac, gdy w otoczeniu występują substancje palne. Aparatura kontrolna powinna mieć odpowiednie parametry. Komponenty można wymieniać tylko na części podane przez producenta. Inne części mogą spowodować zapłon czynnika chłodniczego, który przedostanie się od atmosfery w wyniku nieszczelności. Przewody Sprawdzić, czy przewody nie uległy zużyciu ani korozji, nie są poddane działaniu naprężeń lub wibracji oraz czy nie występują ostre krawędzie lub inne czynniki środowiskowe mogące mieć negatywne działanie. Kontrola powinna także uwzględnić efekt starzenia się wywołany przez ciągłe wibracje ze źródeł takich jak sprężarki lub wentylatory. Wykrywanie palnych czynników chłodniczych W żadnym wypadku nie wolno stosować potencjalnych źródeł zapłonu do wykrywania nieszczelności w instalacji chłodniczej. Nie wolno stosować lampy halogenowej (lub innego detektora z otwartym płomieniem). 204 www.electrolux.com Wykrywanie palnych czynników chłodniczych Poniższe metody wykrywania uznaje się za dopuszczalne w układach zawierających palne czynniki chłodnicze. Można stosować elektroniczne detektory nieszczelności do wykrywania palnych czynników chłodniczych, jednak ich czułość może nie być wystarczająca lub mogą wymagać ponownej kalibracji. (Urządzenia detekcyjne należy kalibrować w środowisku wolnym od czynników chłodniczych). Upewnić się, że detektor nie jest potencjalnym źródłem zapłonu i jest przeznaczony do stosowanego czynnika chłodniczego. Sprzęt detekcyjny należy ustawić na wartość procentową LFL czynnika chłodniczego i skalibrować do użytego czynnika oraz odpowiedniej zawartości procentowej gazu (maksymalnie 25%). Ciecze do wykrywania nieszczelności można stosować z większością czynników chłodniczych, ale należy unikać detergentów zawierających chlor, ponieważ może on reagować z czynnikiem i wywołać korozję miedzianej instalacji rurowej. W przypadku podejrzenia nieszczelności należy zgasić/usunąć wszelkie źródła otwartego płomienia. W przypadku wykrycia nieszczelności wymagającej lutowania należy usunąć całość czynnika chłodniczego z układu lub odizolować go (za pomocą zaworów odcinających) w innej części układu. Układ należy oczyścić azotem bez zawartości tlenu (OFN) zarówno przed procesem lutowania, jak i po nim. Opróżnianie układu Podczas ingerencji w układ chłodniczy w celu naprawy – lub w innym celu – należy stosować standardowe procedury. Należy ich jednak starannie przestrzegać z uwagi na palność substancji. Postępować według poniższej procedury: Usunąć czynnik chłodniczy. Napełnić układ gazem obojętnym. Opróżnić. Ponownie napełnić układ gazem obojętnym.

• Otworzyć układ, rozcinając go lub lutując.

Czynnik chłodniczy należy odzyskać, używając odpowiednich butli. Układ powinien być „przepłukany” OFN w celu zapewnienia bezpieczeństwa. Proces może wymagać kilkukrotnego powtórzenia. Nie wolno używać w tym celu sprężonego powietrza ani tlenu. Płukanie odbywa się przez podłączenie OFN do podciśnienia w układzie i napełnianie do momentu uzyskania ciśnienia roboczego, opróżnienie do atmosfery, a następnie odpompowanie do podciśnienia. Proces należy powtarzać aż do usunięcia czynnika chłodniczego z układu. Po zastosowaniu ostatniej porcji OFN układ należy opróżnić do wartości ciśnienia atmosferycznego, aby umożliwić wykonanie prac. Operacja ta jest szczególnie istotna w przypadku prac lutowniczych na instalacji rurowej. Upewnić się, że wylot pompy podciśnieniowej nie znajduje się w pobliżu źródeł zapłonu i że działa wentylacja. Procedura napełniania W uzupełnieniu do standardowej procedury napełniania należy przestrzegać poniższych wymagań.

• Upewnić się, że podczas napełniania sprzętu nie dojdzie do zanieczyszczenia innymi czynnikami chłodniczymi. Węże i przewody powinny być możliwie krótkie, aby zminimalizować objętość zawartego w nich czynnika chłodniczego.
• Butle powinny być w pozycji pionowej.
• Układ chłodniczy należy uziemić przed napełnieniem go czynnikiem chłodniczym.
• Oznakować układ po napełnieniu (jeśli brak oznaczeń).
• Zwrócić szczególną uwagę, aby nie przepełnić układu. Przed ponownym napełnieniem układu wykonać próbę ciśnieniową za pomocą OFN. Po napełnieniu, ale przed oddaniem do użytku, sprawdzić układ pod kątem nieszczelności. Przed opuszczeniem miejsca pracy wykonać kolejną próbę szczelności. POLSKI Wycofanie z użytku Przed przystąpieniem do tej procedury należy upewnić się, że pracownik techniczny ma szczegółową wiedzę na temat urządzenia. Bezpieczne usuwanie czynnika chłodniczego jest zalecaną dobrą praktyką. Przed wykonaniem czynności należy pobrać próbki oleju i czynnika chłodniczego na potrzeby analizy przed ponownym użyciem odzyskanego czynnika. Przed rozpoczęciem czynności należy zapewnić dostępność zasilania elektrycznego.

1. Zapoznać się ze sprzętem i jego

2. Odizolować układ elektrycznie.

3. Przed rozpoczęciem procedury

• Dostępne są narzędzia i sprzęt mechaniczny do pracy z butlami czynnika chłodniczego.
• Środki ochrony osobistej są dostępne i prawidłowo używane.
• Proces odzyskiwania jest w całości nadzorowany przez upoważnioną osobę.
• Sprzęt do odzyskiwania i butle spełniają odpowiednie normy.

4. Odpompować czynnik z układu,

5. Jeśli uzyskanie podciśnienia nie jest

możliwe, podzielić układ, aby usunąć czynnik chłodniczy z różnych części układu.

6. Upewnić się, że przed rozpoczęciem

odzyskiwania butla stoi na wadze.

7. Uruchomić urządzenie do odzysku

i postępować zgodnie z instrukcją producenta.

8. Nie przepełniać butli. (Maksymalnie

80% objętości cieczy).

9. Nie przekraczać maksymalnego

ciśnienia roboczego butli, nawet chwilowo.

10. Po prawidłowym napełnieniu butli

i zakończeniu procesu upewnić się, że butle i sprzęt będą niezwłocznie usunięte z lokalizacji, a zawory odcinające w urządzeniu są zamknięte.

11. Odzyskanego czynnika chłodniczego

nie należy stosować w innym układzie chłodniczym przed jego sprawdzeniem i oczyszczeniem. Oznakowanie Urządzenie należy oznakować, informując, że zostało wycofane z użytku i opróżnione z czynnika chłodniczego. Oznakowanie należy opatrzyć datą i podpisać. Upewnić się, że na urządzeniu znajduje się oznakowanie informujące o zawartości palnego czynnika chłodniczego. Odzyskiwanie Podczas usuwania czynnika chłodniczego z układu, zarówno w celu serwisowania, jak i wycofania sprzętu z użytku, zalecaną dobrą praktyką jest bezpieczne usuwanie czynnika. Podczas przenoszenia czynnika chłodniczego do butli należy upewnić się, że użyto tylko odpowiednich butli do odzyskiwania. Upewnić się, że dostępna jest wystarczająca liczba butli do pomieszczenia całości czynnika chłodniczego w układzie. Wszystkie użyte butle należy przeznaczyć na odzyskany czynnik chłodniczy i stosownie oznakować (t.j. specjalne butle na odzyskany czynnik). Butle powinny być kompletne, z prawidłowo działającymi zaworami bezpieczeństwa i odcinającymi. Butle na odzyskany czynnik są opróżnione i, jeśli to możliwe, ochłodzone przed rozpoczęciem odzyskiwania. Sprzęt do odzyskiwania powinien być w dobrym stanie, zawierać łatwo dostępne instrukcje obsługi sprzętu oraz być przeznaczony do odzyskiwania palnych czynników chłodniczych. Ponadto powinna być dostępna sprawna i skalibrowana waga. Węże powinny być kompletne, w dobrym stanie, ze szczelnymi złączami. Przed użyciem urządzenia do odzysku sprawdzić, czy jest ono w dobrym stanie, jest odpowiednio przygotowane i czy powiązane komponenty elektryczne są odizolowane w celu uniknięcia zapłonu w przypadku uwolnienia czynnika chłodzącego. W razie wątpliwości skontaktować się z producentem. Odzyskany czynnik chłodniczy należy zwrócić dostawcy w prawidłowej butli 206 www.electrolux.com na podstawie odpowiednio przygotowanej karty przekazania odpadów. Nie mieszać czynników chłodniczych w urządzeniach do odzyskiwania, a zwłaszcza w butlach. Jeśli usuwane są sprężarki lub olej sprężarki, należy upewnić się, że opróżniono je do poziomu, w którym palny czynnik chłodniczy nie pozostaje w środku smarnym. Proces opróżniania należy przeprowadzić przed zwróceniem sprężarki do dostawcy. Do przyspieszenia tego procesu można zastosować tylko ogrzewanie elektryczne korpusu sprężarki. Po spuszczeniu oleju z układu należy obchodzić się z nim ostrożnie. OSTRZEŻENIE!

• Nie stosować środków do przyspieszania rozmrażania ani do czyszczenia, innych niż zalecane przez producenta.
• Urządzenie należy przechowywać w pomieszczeniu bez stale działających źródeł zapłonu (na przykład: otwarty płomień, działające gazowe lub elektryczne urządzenie grzejne).
• Nie przekłuwać, nie wrzucać do ognia.
• Należy pamiętać, że czynnik chłodniczy może być bezwonny.

• Urządzenie należy zainstalować, użytkować i przechowywać w pomieszczeniu o powierzchni ponad 12 m2.
• Urządzenie należy przechowywać w sposób zapobiegający uszkodzeniom mechanicznym; ostrzeżenie, że urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu o powierzchni odpowiadającej określonej powierzchni roboczej.
• Osoby pracujące z układem chłodniczym lub modyfikujące go powinny posiadać aktualny certyfikat wydany przez odpowiednią instytucję branżową, upoważniający do pracy z czynnikami chłodniczymi w sposób bezpieczny i zgodny uznanymi normami.
• Obsługę serwisową można wykonywać wyłącznie w sposób zalecany przez producenta sprzętu. Czynności konserwacyjne i naprawcze wymagające udziału wykwalifikowanego personelu należy wykonywać pod nadzorem osoby upoważnionej do pracy z palnymi czynnikami chłodzącymi.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu utylizacji. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi. POLSKI
