Marka	Electrolux
Model	EXS18JEIWI
Typ	Klimatyzator konsolowy
Czynnik chłodniczy	R410A
GWP czynnika chłodniczego	2087.5
Waga czynnika chłodniczego	1.9-3.5 kg (w zależności od modelu)
Tryby pracy	Auto, Chłodzenie, Osuszanie, Wentylacja, Grzanie (tylko modele z pompą ciepła)
Prędkości wentylatora	Auto, Niska, Średnia, Wysoka
Pilot zdalnego sterowania	Tak, z wyświetlaczem LCD
Timer	Programowalne włączanie/wyłączanie 24-godzinne
Tryb uśpienia/ekonomiczny	Tak
Tryb turbo	Tak
Funkcja Follow Me	Tak (pomiar temperatury na pilocie)
Kierowanie nawiewu	Automatyczne kierowanie w poziomie i pionie
Funkcja antypleśniowa	Tak (działa po wyłączeniu w trybie chłodzenia/osuszania)
Funkcja odszraniania	Tak (modele z grzaniem)
Automatyczny restart	Tak (zachowuje ustawienia po zaniku zasilania)
Filtr powietrza	Zmywalny; opcjonalny filtr specjalny (wymiana co 3 lata)
Zasilanie	230 V ~ 50 Hz (typowe; patrz instrukcja montażu)
Funkcje bezpieczeństwa	Ochrona przed przeciążeniem, uziemienie, opóźnienie kompresora

Często zadawane pytania - EXS18JEIWI ELECTROLUX

Jak ustawić timer w klimatyzatorze?

Naciśnij przycisk TIMER ON, aby ustawić czas automatycznego włączenia, lub TIMER OFF dla automatycznego wyłączenia. Każde naciśnięcie zwiększa czas o 30 minut do 10 godzin, a następnie o 1 godzinę do 24 godzin. Odczekaj 3 sekundy, aby potwierdzić.

Czym jest funkcja Follow Me?

Funkcja Follow Me umożliwia pilotowi pomiar temperatury w swoim położeniu i wysyłanie jej do klimatyzatora co 3 minuty, aby urządzenie dostosowało się do temperatury z pilota.

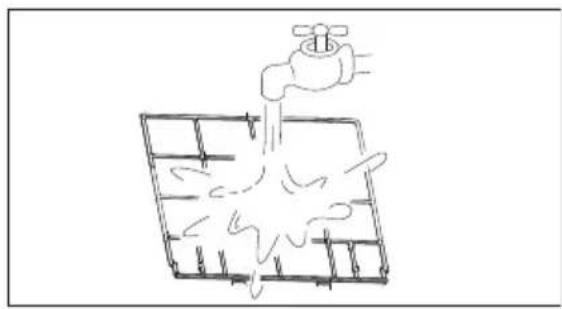

Jak wyczyścić filtr powietrza?

Otwórz panel przedni, wyjmij filtr powietrza, naciskając zaczepy i pociągając do góry. Wyczyść odkurzaczem lub łagodnym detergentem i wodą. Przed ponownym montażem dokładnie osusz w cieniu.

Dlaczego z jednostki wewnętrznej wydobywa się biała mgła?

Biała mgła może pojawić się w trybie chłodzenia przy wysokiej wilgotności z powodu dużej różnicy temperatur lub w trybie grzania po odszranianiu. Jest to normalne.

Dlaczego słyszę syczenie z klimatyzatora?

Niskie syczenie jest normalne i spowodowane przepływem czynnika chłodniczego podczas pracy lub zatrzymania kompresora. Ponadto plastikowe elementy mogą wydawać piski z powodu rozszerzalności cieplnej.

Co oznacza wskaźnik DEF./FAN?

Wskaźnik DEF./FAN świeci się podczas odszraniania (modele z grzaniem) lub gdy wybrany jest tryb tylko wentylatora (modele chłodzące).

Jak używać przycisku tymczasowego?

Naciśnij przycisk TEMPORARY raz, aby wymusić tryb AUTO, lub dwa razy w ciągu 5 sekund, aby wymusić tryb CHŁODZENIA (tylko do testów). Użyj, jeśli pilot został zgubiony lub baterie są wyczerpane.

Jak zresetować pilota?

Naciśnij zagłębiony przycisk RESET na pilocie. Spowoduje to anulowanie wszystkich bieżących ustawień i powrót do ustawień fabrycznych.

Co zrobić, jeśli na wyświetlaczu pojawi się kod błędu?

Jeśli pojawią się kody takie jak E0, E1, P0, F0, wyłącz urządzenie, odłącz zasilanie i skontaktuj się z autoryzowanym centrum serwisowym. Nie próbuj naprawiać samodzielnie.

Jak przygotować klimatyzator do długotrwałego przechowywania?

Wyczyść urządzenie i filtry, włącz wentylator na pół dnia, aby wysuszyć wnętrze, zatrzymaj urządzenie, odłącz zasilanie i wyjmij baterie z pilota.

INSTRUKCJA OBSŁUGI EXS18JEIWI ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową:

www.registerelectrolux.com

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem, należy przygotować poniższe dane.

Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa.

Informacje ogólne i wskazówki.

Informacje dotyczące środowiska.

Może ulec zmianie bez powiadomienia.

1. ⚠️ WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

Ostrzeżenie!

Występuje ryzyko uduszenia lub odniesienia obrażeń mogących skutkować trwałym kalectwem.

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia, a także będą świadome związanych z tym zagrożeń.

- Dzieciom nie wolno bawić się urządzeniem.

- Dzieciom nie wolno zajmować się czyszczeniem ani konserwacją bez nadzoru dorosłych.

1.2 Instalacja i obsługa

Ostrzeżenie!

Występuje ryzyko uduszenia lub odniesienia obrażeń mogących skutkować trwałym kalectwem.

- Instalację urządzenia należy zlecić autoryzowanemu instalatorowi.

- W celu naprawy lub konserwacji urządzenia należy zwrócić się do autoryzowanego punktu serwisowego.

- Gniazdo elektryczne przeznaczone do zasilania urządzenia musi być podłączone i dopuszczone do użytkowania przez uprawnionego specjalistę.

- Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

- Prace instalacyjne może wykonać wyłącznie uprawniony specjalista, zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych oraz wymogami dostawcy energii elektrycznej.

- W razie konieczności przenie-sienia urządzenia w inne miejsce lub jego utylizacji należy zlecić związane z tym prace odpowiednio wykwalifikowanej osobie.

- W przypadku wystąpienia nietypowych objawów, takich jak zapach spalenizny, należy odłączyć klimatyzator od zasilania i skontaktować się z autoryzowanym punktem serwisowym firmy Electrolux. Jeśli nietypowe objawy nie ustąpią, oznacza to, że klimatyzator mógł ulec uszkodzeniu, co może stwarzać zagrożenie porażeniem prądem elektrycznym.

- Nie wolno obsługiwać klimatyzatora mokrymi rękoma. Grozi to porażeniem prądem elektrycznym.

- Należy uważać, aby nie uszkodzić lub nie przeciąć przewodu zasilającego lub innych przewodów. W przypadku uszkodzenia przewodu należy zlecić jego naprawę lub wymianę uprawnionemu specjaliście.

- Nie podłączać klimatyzatora do wielogniazdowej listwy zasilającej.

- Jeśli klimatyzator nie będzie użytkowany przez dłuższy czas, należy odłączyć go od zasilania. W przeciwnym razie nagromadzony kurz może stać się przyczyną pożaru.

- Przed przystąpieniem do czyszczenia klimatyzatora należy odłączyć go od zasilania, aby uniknąć zagrożenia porażeniem prądem elektrycznym.

- Parametry zasilania powinny być dostosowane do wymagań klimatyzatora określonych w instrukcji instalacji. Klimatyzatory wyposażone w przewód zasi- lający należy podłączyć bez- pośrednio do gniazda zasilania z odpowiednim wyłącznikiem bezpieczeństwa. Zgodnie z instrukcją instalacji, w klimaty- zatorach podłączonych na stałe należy zastosować odpowiedni wyłącznik bezpieczeństwa.

- Należy się upewnić, że parametry zasilania klimatyzatora są stabilne i spełniają wymagania określone w instrukcji instalacji.

- Należy zadbać o to, aby urządzenie zostało zainstalowane z odpowiednim uziemieniem.

- Ze względów bezpieczeństwa należy zawsze wyłączyć wyłącznik automatyczny przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia urządzenia lub gdy nie będzie ono używane przez dłuższy czas. Nagromadzony kurz może być przyczyną pożaru lub porażenia prądem elektrycznym.

- Wybrać najbardziej odpowiednią temperaturę. Pozwoli to za-oszczędzić energię elektryczną.

- Nie otwierać na zbyt długo okien ani drzwi podczas pracy urządzenia. Może to skutkować spadkiem wydajności urządzenia.

- Nie zasłaniać wlotu ani wylotu powietrza. Może to spowo-dować spadek wydajności urządzenia i jego nieprawidłowe działanie.

- Nie zbliżać łatwopalnych materiałów na odległość mniejszą niż 1 m od urządzenia. Może to skutkować pożarem.

- Nie stawać na górze jednostki zewnętrznej ani nie kłaść na niej ciężkich przedmiotów. Może skutkować jej uszkodzeniem lub odniesieniem obrażeń.

- Nie podejmować prób samodzielnej naprawy klimatyzatora. Nieprawidłowo wykonana naprawa może skutkować porażeniem prądem elektrycznym lub pożarem. Należy skontaktować się z najbliższym autoryzowanym punktem serwisowym.

- Nie wkładać rąk ani żadnych przedmiotów do wlotu lub wy-lotu powietrza. Może to skutko-wać zranieniem.

- Nie narażać zwierząt ani roślin na bezpośrednie działanie strumienia powietrza.

- Nie używać urządzenia do innych celów, takich jak konserwacja żywności lub suszenie odzieży.

- Nie chlapać wodą na klimatyzator. Może skutkować porażeniem

prądem elektrycznym lub niepra- widłowym działaniem urządzenia.

- Ze względów bezpieczeństwa należy zawsze wyłączyć wyłącznik automatyczny przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia urządzenia lub gdy nie będzie ono używane przez dłuższy czas. Nagromadzony kurz może być przyczyną pożaru lub porażenia prądem elektrycznym.

- Klimatyzator zawiera czynnik chłodniczy R410A.

- Instalacje, serwis, prace konserwacyjne, naprawy, kontrole pod kątem wycieków oraz likwidacja sprzętu lub recykling produktów powinny być wykonywane przez osoby fizyczne, które posiadają odpowiednie certyfikaty.

- Kontrole pod kątem wycieków należy przeprowadzać z następującą częstotliwością: podczas instalacji systemu wykrywania wycieków, co najmniej raz na 12 miesięcy.

- Operatorzy sprzętu, który podlega kontroli pod kątem wycieków powinni prowadzić i przetrzymywać dzienniki danych dla każdego urządzenia.

- Ta maszyna zwiera czynnik chłodniczy R410A o współczynniku GWP równym 2087,5. Masa czynnika chłodniczego: 1,9\~3,5 kg (w zależności od modelu).

Niniejszą instrukcję można otrzymać od naszego lokalnego dystrybutora lub znaleźć na naszej witrynie internetowej. Adresy witryn internetowych firmy Electrolux w poszczególnych krajach przedstawiono w poniższej tabeli.

Kraj	Adresy witryn internetowych	Kraj	Adresy witryn in-ternetowych
Albania	www.electrolux.al	Holandia	www.electrolux.nl
Austria	www.electrolux.at	Norwegia	www.electrolux.no
Belgia	www.electrolux.be	Polska	www.electrolux.pl
Bułgaria	www.electrolux.bg	Portu-galia	www.electrolux.pt
Chorwacja	www.electrolux.hr	Rumunia	www.electrolux.ro
Czechy	www.electrolux.cz	Serbia	www.electrolux.rs
Dania	www.electrolux.dk	Słowacja	www.electrolux.sk
Finlandia	www.electrolux.fi	Słowenia	www.electrolux.sl
Francja	www.electrolux.fr	Hiszpania	www.electrolux.es
Niemcy	www.electrolux.de	Szwecja	www.electrolux.se
Grecja	www.electrolux.gr	Szwaj-caria	www.electrolux.ch
Węgry	www.electrolux.hu	Turcja	www.electrolux.tr
Włochy	www.electrolux.it	Wielka Brytania i Irlandia	www.electrolux.co.uk
Luksem-burg	www.electrolux.lu

Więcej informacji można znaleźć na stronie www.electrolux.com.

2. OPIS URZĄDZENIA

Wszystkie rysunki zawarte w niniejszej instrukcji mają wyłącznie charakter orientacyjny. Faktyczny kształt zakupionej jednostki wewnętrznej może się nieznacznie różnić panelem przednim i wyświetlaczem. Należy brać pod uwagę rzeczywisty kształt urządzenia.

2.1 Typ konsoli

1 Listewka przewodu powietrza (przy wylocie powietrza)
2 Wlot powietrza (z filtrem powietrza)
3 Sterownik przewodowy (opcjonalnie)
4 Pilot zdalnego sterowania
5 Część instalacji
6 Panel wyświetlacza

7 Przewód łączący (opcjonalnie)
8 Wąż odpływu, rura czynnika chłodzącego (opcjonalnie)
9 Kabel łączący
10 Zawór odcinający
11 Pokrywa wentylatora

3. PANEL STEROWANIA

3.1 Typ konsoli

1 Lampka kontrolna PRACA
Lampka podświetla się, gdy jednostka pracuje.
2 Lampka kontrolna CZASOMIERZ
Lampka podświetla się podczas pracy z funkcją czasomierza.

3 Lampka kontrolna DEF./FAN

Lampka podświetla się, gdy klimatyzator rozpocznie odmrażanie automatyczne w trybie grzania (dotyczy wyłącznie modeli z funkcją chłodzenia i grzania) lub gdy wybrany zostanie tryb tylko wentylator (dotyczy wyłącznie modeli chłodzących).

4 Przycisk tymczasowy

Przycisk służy do tymczasowej obsługi jednostki, gdy operator nie ma dostępu do pilota zdalnego sterowania lub baterie pilota zdalnego sterowania się wyczerpały. Jedno naciśnięcie przycisku sterowania ręcznego spowoduje wymuszoną pracę automatyczną urządzenia. Dwukrotne naciśnięcie przycisku w przeciągu pięciu sekund spowoduje wymuszoną pracę w trybie CHŁODZENIA. Wymuszone CHŁODZENIE służy wyłącznie do celów testowych. Można z niej korzystać wyłącznie wtedy, gdy zaistnieje taka konieczność.

4. PILOT ZDALNEGO STEROWANIA

4.1 Jak używać pilota zdalnego sterowania

1. Pilot zdalnego sterowania powinien znajdować się w miejscu, z którego jego sygnał może dotrzeć do odbiornika jednostki wewnętrznej.
2. Sterując klimatyzatorem należy upewnić się, że pilot zdalnego sterowania jest skierowany na odbiornik jednostki zewnętrznej.
3. Kiedy pilot zdalnego sterowania wysyła sygnał, na jego wyświetlaczu przez około 1 sekundę miga symbol 📞.
4. Jednostka wewnętrzna potwierdza dźwiękiem otrzymanie sygnału od pilota.
5. Jeśli nie rozległ się sygnał dźwiękowy jednostki wewnętrznej, należy nacisnąć przycisk na pilocie w celu ponownego przesłania sygnału.

• Klimatyzator nie będzie działać, jeśli sygnały przesyłane przez pilota zdalnego sterowania do jednostki zewnętrznej będą blokowane przez zasłony, drzwi lub inne przedmioty.
• Należy uważać, aby nie zalać pilota żadnym płynem. Nie wystawiać pilota zdalnego sterowania na bezpośrednie działanie promieni słonecznych lub ciepła.
• Jeśli odbiornik sygnałów podczerwieni jednostki wewnętrznej jest wystawiony na bezpośrednie działanie promieni słonecznych, klimatyzator może nie działać prawidłowo. Aby zapobiegać padaniu promieni słonecznych na odbiornik, należy używać zasłon.
• Jeśli na sygnały pilota zdalnego sterowania reagują inne urządzenia elektryczne, należy przenieść je w inne miejsce lub skontaktować się z lokalnym sprzedawcą.

4.2 Umiejscowienie pilota zdalnego sterowania

Rys. 01

• Pilot zdalnego sterowania powinien znajdować się w miejscu, z którego jego sygnał może dotrzeć do odbiornika jednostki wewnętrznej (maksymalnie w odległości 8 metrów).
• W przypadku wybrania funkcji programatora czasu pilot zdalnego sterowania automatycznie przesyła w określonym czasie sygnał do jednostki wewnętrznej.
• Jeśli pilot znajduje się w położeniu, które utrudnia prawidłową transmisję sygnału, może wystąpić opóźnienie czasowe (do 15 minut).
• Kiedy pilot zdalnego sterowania wysyła sygnał, na jego wyświetlaczu przez około 1 sekundę miga symbol 📞. Jednostka wewnętrzna potwierdza otrzymanie prawidłowego sygnału emisją sygnału dźwiękowego.

4.3 Instalacja/wymiana baterii

Rys. 02

• Zdjąć pokrywę komory baterii i włożyć dwie nowe baterie alkaliczne (2 x AAA, 1,5 V). Zwrócić uwagę na prawidłowe położenie biegunów (+) i (-).
• Założyć z powrotem pokrywę komory baterii.

• Nie stosować do wymiany starych baterii ani baterii różnego typu – może to spowodować nieprawidłowe działanie pilota.
• Jeśli pilot nie będzie używany przez dłuższy czas, należy wyjąć z niego baterie, ponieważ ze starych baterii może wyciec elektrolit i uszkodzić pilota.
• Przy normalnym użytkowaniu żywotność baterii wynosi około sześć miesięcy.
• Jeśli pilot zdalnego sterowania nie działa prawidłowo, należy wyjąć i ponownie włożyć baterie. Jeśli pilot nadal nie działa prawidłowo, należy wymienić baterie na nowe.

5. OPIS PILOTA ZDALNEGO STEROWANIA

5.1 Typ konsoli

1 Przycisk TEMP DOWN (NIŻSZA TEMPERATURA)
2 Przycisk TEMP UP (WYŻSZA TEMPERATURA)
3 Przycisk MODE (TRYB)
4 Przycisk HORIZONTAL/SWING (RUCH POZIOMY/WAHADŁOWY)
5 Przycisk VERTICAL/SWING (RUCH PIONOWY/WAHADŁOWY)
6 Przycisk RESET (RESETOWANIE)
7 Przycisk FOLLOW ME (WYKRYWANIE TEMPERATURY)
8 Przycisk ON/OFF (WŁ./WYŁ.)
9 Przycisk FAN SPEED (PRĘDKOŚĆ WENTYLATORA)
10 Przycisk TIMER ON (PROGRAMATOR WŁACZONY)
11 Przycisk ECONOMY/SLEEP (TRYB EKONOMICZNY/TRYB NOCNY)
12 Przycisk TIMER OFF (PROGRAMATOR WYŁĄCZONY)
13 Przycisk LOCK (BLOKADA)
14 Przycisk TURBO

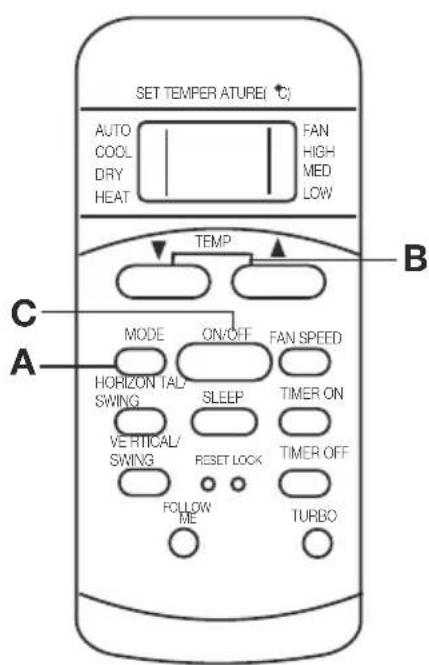

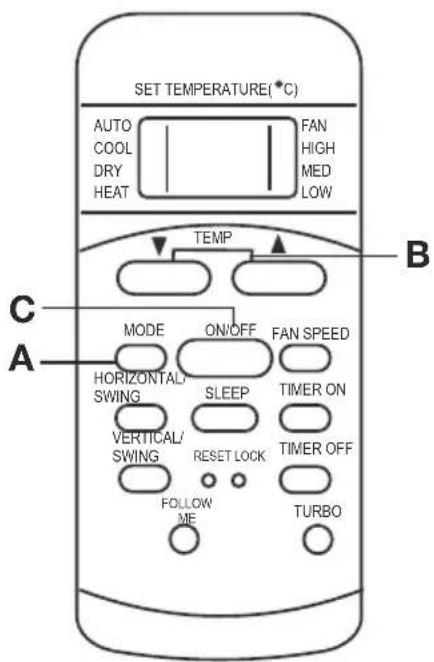

Przycisk TEMP DOWN (NIŻSZA TEMPERATURA)

Nacisnąć ten przycisk, aby zmniejszyć temperaturę we wnętrzu pomieszczenia. Zmiana następuje skokowo co 1°C (2°F) do temperatury 17°C (62°F).

Przycisk TEMP UP (WYŻSZA TEMPERATURA)

Nacisnąć ten przycisk, aby zwiększyć temperaturę we wnętrzu pomieszczenia. Zmiana następuje skokowo co 1°C (2°F) do temperatury 30°C (88°F).

Przycisk MODE (TRYB)

Każde naciśnięcie tego przycisku powoduje zmianę trybu pracy urządzenia w następującej kolejności:

Tryb Ogrzewanie przeznaczony jest tylko dla modeli z odwróconym cyklem pracy.

Przycisk HORIZONTAL/SWING (RUCH POZIOMY/WAHADŁOWY)

Krótkie pojedyncze naciśnięcie tego przycisku uruchamia funkcję sterowania kierunkiem przepływu powietrza za pomocą żaluzji. Za każdym naciśnięciem żaluzja zmienia ustawienie

o kąt 6°. Poprzez wielokrotne naciśnięcie tego przycisku można ustawić żądaną pozycję żaluzji. Naciśnięcie tego przycisku przez ponad 2 sekundy spowoduje włączenie funkcji automatycznego ruchu wahadłowego podczas pracy urządzenia. Pozioma żaluzja będzie się automatycznie przesuwać w górę i w dół. Ponownie nacisnąć przycisk, aby zakończyć działanie tej funkcji.

Przycisk VERTICAL/SWING (RUCH PIONOWY/WAHADŁOWY)

Krótkie pojedyncze naciśnięcie tego przycisku uruchamia funkcję sterowania kierunkiem przepływu powietrza za pomocą żaluzji. Za każdym naciśnięciem żaluzja zmienia ustawienie o kąt 6°. Poprzez wielokrotne naciśnięcie tego przycisku można ustawić żądaną pozycję żaluzji. Naciśnięcie tego przycisku przez ponad 2 sekundy spowoduje włączenie funkcji automatycznego ruchu wahadłowego podczas pracy urządzenia. Pionowa żaluzja będzie się automatycznie przesuwać w prawo i w lewo Ponownie nacisnąć przycisk, aby zakończyć działanie tej funkcji.

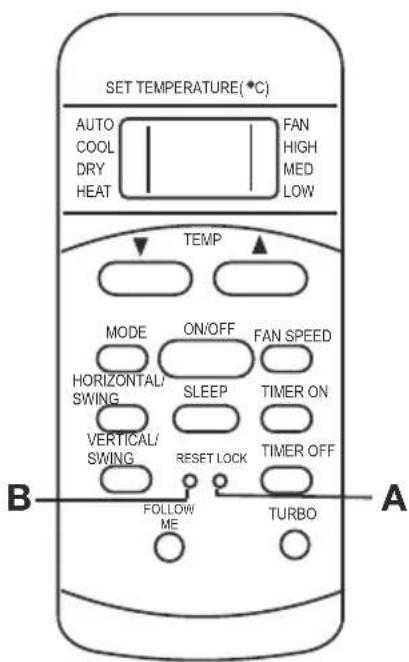

Naciśnięcie przycisku RESET spowoduje, że wszelkie aktualne ustawienia urządzenia zostaną anulowane, a pilot przywróci jego ustawienia fabryczne.

Przycisk FOLLOW ME (WYKRYWANIE TEMPERATURY)

Naciśnięcie tego przycisku powoduje uruchomienie funkcji Follow Me, w której pilot zdalnego sterowania rozpoczyna pomiar temperatury w miejscu, w którym się znajduje. Pilot zdalnego sterowania będzie przesyłał co 3 minuty informacje o temperaturze do klimatyzatora do czasu, aż ponownie zostanie naciśnięty przycisk Follow Me. Klimatyzator powiadomi sygnałem dźwiękowym, że funkcja Follow Me została wyłączona, kiedy nie otrzyma żadnego impulsu przez 7 minut.

Naciśnięcie tego przycisku uruchamia urządzenie, ponowne naciśnięcie je wyłącza.

Przycisk FAN SPEED (PRĘDKOŚĆ WENTYLATORA)

Naciskając ten przycisk, można kolejno wybrać cztery ustawienia prędkości wentylatora.

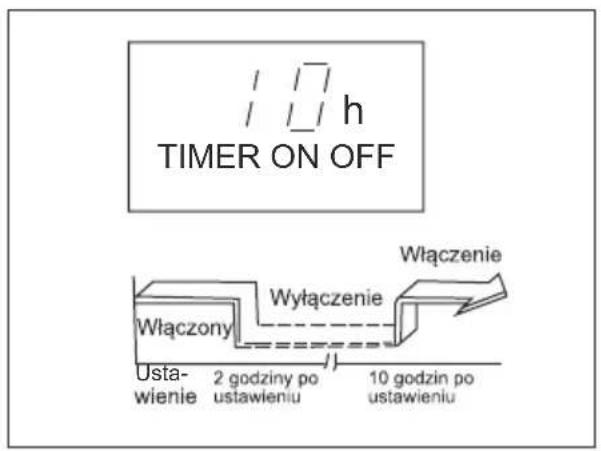

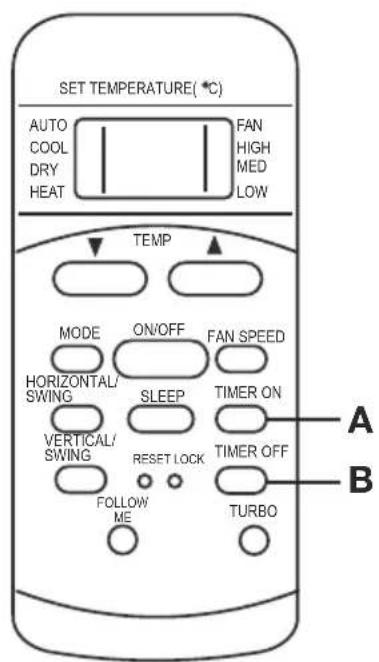

Przycisk TIMER ON (PROGRAMATOR WŁĄCZONY)

Nacisnąć ten przycisk, aby ustawić czas automatycznego włączenia urządzenia. Każde jego naciśnięcie powoduje ustawienie opóźnienia skokowo co 30 minut w przedziale do 10 godzin, a następnie co 1 godzinę w przedziale do 24 godzin. Aby anulować automatyczne włączenie urządzenia, należy nacisnąć przycisk, aż wskazania wyniosą 0.0.

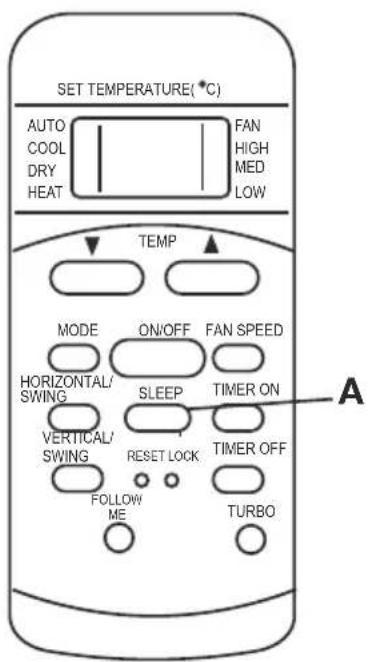

Przycisk ECONOMY/SLEEP (TRYB EKONOMICZNY/TRYB NOCNY)

Nacisnąć ten przycisk, aby włączyć tryb oszczędzania energii. Nacisnąć ponownie, aby anulować działanie tej funkcji. Funkcja dostępna jest tylko w trybie CHŁODZENIE, OGRZEWANIE lub AUTO i jest używana do utrzymywania optymalnej temperatury w pomieszczeniu.

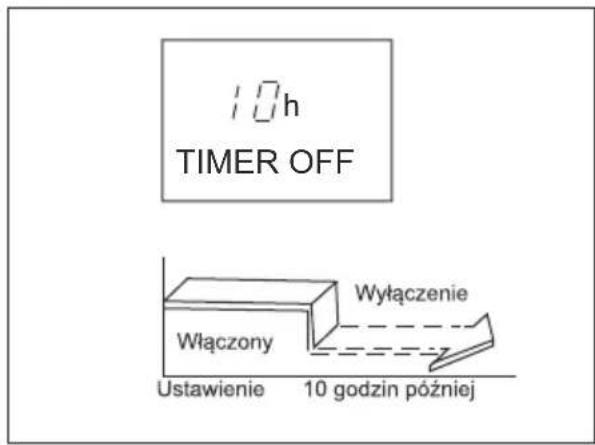

Przycisk TIMER OFF (PROGRAMATOR WYŁĄCZONY)

Nacisnąć ten przycisk, aby ustawić czas automatycznego wyłączenia urządzenia. Każde jego naciśnięcie powoduje ustawienie opóźnienia skokowo co 30 minut w przedziale do 10 godzin, a następnie co 1 godzinę w przedziale do 24 godzin. Aby anulować automatyczne wyłączenie urządzenia, należy nacisnąć przycisk, aż wskazania wyniosą 0.0.

Przycisk LOCK (BLOKADA)

Naciąć ten przycisk, aby zablokować wszystkie aktualne ustawienia. W tym trybie pracy wszystkie przyciski pilota zdalnego sterowania są nieaktywne z wyjątkiem przycisku Lock. Nacisnąć ponownie przycisk Lock, aby anulować działanie tej funkcji.

Przycisk TURBO

Nacisnąć ten przycisk, aby aktywować funkcję Turbo, która umożliwia jak najszybsze osiągnięcie nastawionej temperatury zarówno w trybie chłodzenia, jak i w trybie ogrzewania (jeżeli samo urządzenie nie obsługuje tej funkcji, naciśnięcie przycisku Turbo nie spowoduje żadnej czynności).

6. WSKAŹNIKI NA WYŚWIETLACZU PILOTA ZDALNEGO STEROWANIA

1 Wskaźnik MODE (TRYB)
2 Wskaznik TRANSMISSION (PRZESYŁAMNIE SYGNAŁÓW)
3 Wskaźnik TEMP./TIMER (TEMPERATURA/CZAS)
4 Wskaznik ON/OFF (WŁ./WYŁ.)
5 Wskaznik MODE (WYBRANY TRYB: WENTYLATOR)

6 Wskaznik FAN SPEED (PRĘDKOŚĆ WENTYLATORA)
7 Wskaźnik FOLLOW ME (WYKRYWANIE TEMPERATURY)
8 Wskaźnik TIMER (PROGRAMATOR CZASU)
9 Wskaznik LOCK (BLOKADA)

Wskaźnik MODE (TRYB)

Wyświetla aktualnie wybrany tryb pracy. Dostępne tryby to: AUTO, CHŁODZENIE, SUSZENIE, OGRZEWANIE (tylko w modelach z funkcją chłodzenia i ogrzewania) i WENTYLATOR.

Wskaźnik TRANSMISSION (PRZESYŁANIE SYGNAŁÓW)

Wskaźnik ten zapala się, gdy pilot zdalnego sterowania przesyła sygnały do jednostki wewnętrznej.

Wskaźnik TEMP./TIMER (TEMPERATURA/CZAS)

Wyświetla ustawienia temperatury (od 17°C/62°F do 30°C/88°F) lub czasu (0–24h). Wybranie trybu WENTYLATOR powoduje, że żadne dane nie są wyświetlane.

Wskaźnik ON/OFF (WŁ./WYŁ.)

Wskaźnik ten zapala się podczas pracy urządzenia.

Wskaźnik FAN SPEED (PRĘDKOŚĆ WENTYLATORA)

Wyświetla wybraną prędkość pracy wentylatora: AUTO, WYSOKĄ, ŚREDNIA i NISKĄ. Wybranie trybu prędkości AUTO powoduje, że żadne dane nie są wyświetlane. Wybranie trybu AUTO lub SUSZENIE powoduje, że żadne dane nie są wyświetlane.

Wskaźnik FOLLOW ME (WYKRYWANIE TEMPERATURY)

Naciśnięcie przycisku FOLLOW ME w trybie CHŁODZENIE lub OGRZEWANIE powoduje włączenie funkcji zdalnego odbierania sygnału i wyświetlany będzie taki symbol.

Wskaźnik TIMER (PROGRAMATOR CZASU)

W tej części wyświetlacza pokazywane są ustawienia programatora. Oznacza to, że jeżeli zostanie uruchomiona funkcja automatycznego włączenia urządzenia, zostanie wyświetlony komunikat TIMER ON (PROGRAMATOR WŁĄCZONY). Jeżeli zostanie uruchomiona tylko funkcja automatycznego wyłączenia urządzenia, zostanie wyświetlony komunikat TIMER OFF (PROGRAMATOR WYŁĄCZONY). Jeżeli obie funkcje zostaną uruchomione, zostanie wyświetlony komunikat TIMER ON OFF (PROGRAMATOR WŁĄCZONY/WYŁĄCZONY), oznacza to, że została wybrana funkcja automatycznego włączenia i automatycznego wyłączenia urządzenia.

Wskaźnik LOCK (BLOKADA)

Wyświetlanie tego wskaźnika oznacza, że został naciśnięty przycisk blokady. Nacisnąć przycisk LOCK, aby usunąć dane z wyświetlacza.

7. PIERWSZE UŻYCIE

1. Upewnić się, że urządzenie jest podłączone do zasilania i jest dostarczane zasilanie.
2. Upewnić się, że baterie są prawidłowo włożone do pilota zdalnego sterowania (na pilocie będą świecić się kontrolki).
3. Ustawić czas za pomocą przycisków sterowania i potwierdzić naciśnięciem przycisku Clock (Zegar).
4. Skierować pilota zdalnego sterowania na jednostkę wewnętrzną i nacisnąć przycisk ON/OFF (WŁ./WYŁ.), aby włączyć urządzenie.

• W przypadku przerwy w dostawie prądu, wyjęcia wtyczki przewodu zasilającego z gniazdka lub wymiany baterii w pilocie zdalnego sterowania, mikroprocesor urządzenia przełącza je do trybu AUTO.
• Domyślnym trybem pracy jest tryb AUTO. Po wybraniu trybu pracy za pomocą pilota zdalnego sterowania parametry pracy zostaną zapisane w pamięci mikroprocesora jednostki wewnętrznej. Przy następnym uruchomieniu za pomocą przycisku ON/OFF (Wł./WYŁ) pilota zdalnego sterowania urządzenie rozpoczę zgodnie z tymi samymi parametrami.

8. JAK UŻYWAĆ PILOTA ZDALNEGO STEROWANIA

8.1 Typ konsoli

Upewnić się, że urządzenie jest podłączone do zasilania i jest dostarczane zasilanie. Na wyświetlaczu jednostki wewnętrznej będzie świecił się wskaźnik OPERATION (PRACA URZĄDZENIA).

Praca automatyczna

1. Nacisnąć przycisk MODE, aby wybrać tryb AUTO (A).
2. Nacisnąć przycisk TEMP (B), aby wybrać żadaną temperaturę. Temperaturę można ustawiać w zakresie od 17°C/62°F do 30°C/88°F, zmiana następuje skokowo co 1°C/2°F.
3. Nacisnąć przycisk ON/OFF (C), aby włączyć urządzenie.

• W trybie AUTO klimatyzator sam będzie zmieniać tryb pracy pomiędzy chłodzeniem, wentylacją, ogrzewaniem i suszeniem na podstawie różnicy między aktualną temperaturą otoczenia a ustawieniami temperatury pilota zdalnego sterowania.
• W trybie AUTO nie można ustawiać prędkości wentylatora. Jest ona kontrolowana automatycznie.
• Jeżeli tryb AUTO nie spełnia wymagań użytkownika, tryb pracy urządzenia można wybrać ręcznie.

Suszenie

1. Nacisnąć przycisk MODE, aby wybrać tryb SUSZENIE.
2. Nacisnąć przycisk TEMP, aby wybrać żądaną temperaturę. Temperaturę można ustawiać w zakresie od 17°C/62°F do 30°C/88°F, zmiana następuje skokowo co 1°C/2°F.
3. Nacisnąć przycisk ON/OFF, aby włączyć urządzenie.

W trybie Suszenie nie można ustawiać prędkości wentylatora. Jest ona kontrolowana automatycznie.

Chłodzenie/Ogrzewanie/Wentylator

1. Nacisnąć przycisk MODE (A), aby wybrać tryb CHŁODZENIE, OGRZEWANIE (tylko dla modeli z odwróconym cyklem pracy) lub WENTYLATOR.
2. Nacisnąć przycisk TEMP (B), aby wybrać żądaną temperaturę. Temperaturę można ustawiać w zakresie od 17°C/62°F do 30°C/88°F, zmiana następuje skokowo co 1°C/2°F.
3. Nacisnąć przycisk FAN SPEED (C), aby wybrać jedną z czterech prędkości pracy wentylatora: automatyczną, niską, średnią lub wysoką.
4. Nacisnąć przycisk ON/OFF (D), aby włączyć urządzenie. Na wyświetlaczu jednostki wewnętrznej będzie świecił się wskaźnik OPERATION (PRACA URZĄDZENIA). Tryb pracy urządzenia jest wybierany zgodnie z oczekiwaną temperaturą pomieszczenia, urządzenie rozpocznie pracę w ciągu około 3 minut (jeżeli zostanie wybrany tryb WENTYLATOR, urządzenie uruchomi się natychmiast).

W trybie Wentylator temperatura nastawiona na pilocie zdanego sterowania nie jest wyświetlana, nie można też kontrolować temperatury pomieszczenia. W tym przypadku można wykonać tylko kroki 1, 3 i 4.

Ruch poziomy/wahadłowy i ruch pionowy/wahadłowy

1. Krótkie pojedyncze naciśnięcie przycisku (A) uruchamia funkcję sterowania kierunkiem przepływu powietrza za pomocą żaluzji. Za każdym naciśnięciem żaluzja zmienia ustawienie o kąt 6°. Poprzez wielokrotne naciśnięcie tego przycisku można ustawić żądaną pozycję żaluzji.
2. Naciśnięcie tego przycisku przez ponad 2 sekundy spowoduje włączenie funkcji automatycznego ruchu wahadłowego podczas pracy urządzenia. Pozioma/pionowa żaluzja będzie się automatycznie przesuwać (w górę/w dół lub w prawo/w lewo). Ponownie nacisnąć przycisk, aby zakończyć działanie tej funkcji.

Jeśli ruch żaluzji w pewnych pozycjach mógłby wpłynąć na chłodzenie lub ogrzewanie klimatyzatora, kierunek ruchu żaluzji zostanie automatycznie zmieniony.

Programator

Nacisnąć przycisk TIMER ON (A), aby ustawić czas automatycznego włączenia urządzenia. Nacisnąć przycisk TIMER OFF (B), aby ustawić czas automatycznego wyłączenia urządzenia. Ustawianie czasu automatycznego włączenia urządzenia.

1. Nacisnąć przycisk TIMER ON. Na wyświetlaczu LCD pilota zdalnego sterowania pojawi się komunikat TIMER ON, ostatnie ustawienie automatycznego włączenia urządzenia oraz symbol „h”. Można teraz ustawić czas automatycznego włączenia urządzenia.
2. Nacisnąć ponownie przycisk TIMER ON, aby ustawić żądany czas automatycznego włączenia urządzenia. Każde naciśnięcie przycisku powoduje ustawienie opóźnienia skokowo co 30 minut w przedziale do 10 godzin, a następnie co 1 godzinę w przedziale do 24 godzin.
3. Po wprowadzeniu ustawień automatycznego włączenia urządzenia z wykorzystaniem programatora, pilot zdalnego sterowania prześle dane do klimatyzatora z półsekundowym opóźnieniem. Następnie, po około 2 sekundach, symbol „h” zniknie, a na wyświetlaczu LCD ponownie pojawi się nastawiona temperatura.

Ustawianie czasu automatycznego wyłączenia urządzenia.

1. Nacisnąć przycisk TIMER OFF. Na wyświetlaczu LCD pilota zdalnego sterowania pojawi się komunikat TIMER OFF, ostatnie ustawienie automatycznego wyłączenia urządzenia oraz symbol „h”. Można teraz ustawić czas automatycznego wyłączenia urządzenia.

2. Nacisnąć ponownie przycisk TIMER OFF, aby ustawić żądany czas automatycznego wyłączenia urządzenia. Każde jego naciśnięcie powoduje ustawienie opóźnienia skokowo co 30 minut w przedziale do 10 godzin, a następnie co 1 godzinę w przedziale do 24 godzin.

3. Po wprowadzeniu ustawień automatycznego wyłączenia urządzenia z wykorzystaniem programatora, pilot zdalnego sterowania prześle dane do klimatyzatora z półsekundowym opóźnieniem. Następnie, po około 2 sekundach, symbol „h” zniknie, a na wyświetlaczu LCD ponownie pojawi się nastawiona temperatura.

Efektywny czas działania możliwy do ustawienia przez funkcję programatora pilota zdalnego sterowania jest ograniczony do następujących wartości: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 i 24.

Przykłady ustawień programatora

Rys. 07

Rys. 09

Rys. 08

Rys. 10

TIMER ON (Włączenie automatyczne)

Funkcja TIMER ON jest przydatna, aby automatycznie włączyć urządzenie, na przykład po powrocie do domu. Klimatyzator automatycznie włączy się o określonej godzinie.

Przykład (patrz Rys. 07):

Aby klimatyzator włączyć się po 6 godzinach od nastawienia, należy:

1. Nacisnąć przycisk TIMER ON. Na wyświetlaczu pojawi się ostatnie ustawienie automatycznego włączenia urządzenia oraz symbol „h”.
2. Nacisnąć przycisk TIMER ON, aż na wyświetlaczu pilota zdalnego sterowania pojawi się wartość „6.0 h”, a pod nią komunikat TIMER ON.
3. Odczekać 3 sekundy, aż wskaźnik TIMER ON przestanie migać. Będzie to oznaczać włączenie funkcji. Na wyświetlaczu cyfrowym ponownie pojawi się nastawiona temperatura.

TIMER OFF (Wyłączenie automatyczne)

Funkcja TIMER OFF jest przydatna, aby automatycznie wyłączyć urządzenie, na przykład po położeniu się do łożka. Klimatyzator automatycznie wyłączy się o określonej godzinie.

Przykład (patrz Rys. 08):

Aby klimatyzator wyłączyć się po 10 godzinach od nastawienia, należy:

1. Nacisnąć przycisk TIMER OFF.Na wyświetlaczu pojawi się ostatnie ustawienie automatycznego wyłączenia urządzenia oraz symbol „h”.
2. Nacisnąć przycisk TIMER OFF, aż na wyświetlaczu pilota zdalnego sterowania pojawi się wartość „10 h”, a pod nią komunikat TIMER OFF.
3. Odczekać 3 sekundy, aż wskaźnik TIMER OFF przestanie migać. Będzie to oznaczać wyłączenie funkcji. Na wyświetlaczu ponownie pojawi się nastawiona temperatura.

COMBINED TIMER (Jednoczesne ustawianie włączenia i wyłączenia urządzenia)

TIMER OFF • •TIMER ON (Włączenie

- zatrzymanie rozpoczęcie działania)

Ta funkcja jest przydatna, gdy klimatyzator ma wyłączyć się w porze snu i ponownie włączyć na krótko przed zakończeniem pory snu lub powrotem użytkownika do domu.

Przykład (patrz Rys. 09):

Aby klimatyzator wyłączyć się po 2 godzinach od nastawienia i ponownie włączyć po 10 godzinach od wyłączenia, należy:

1. Nacisnąć przycisk TIMER OFF.
2. Nacisnąć przycisk TIMER OFF, aż na wyświetlaczu pojawi się wartość „2.0 h”, a pod nią komunikat TIMER OFF.
3. Nacisnąć przycisk TIMER ON.
4. Nacisnąć przycisk TIMER ON, aż na wyświetlaczu pojawi się wartość „10 h”, a pod nią komunikat TIMER ON.
5. Po chwili na wyświetlaczu pilota zdalnego sterowania pojawi się ustawiona temperatura.

TIMER ON • • TIMER OFF (Wyłączenie • • włączenie zatrzymanie działania)

Ta funkcja jest przydatna, gdy klimatyzator ma włączyć się przed zakończeniem pory snu i wyłączyć się po wyjściu użytkownika z domu.

Przykład (patrz Rys. 10):

Aby klimatyzator włączyć się po 2 godzinach od nastawienia i wyłączyć po 5 godzinach od włączenia, należy:

1. Nacisnąć przycisk TIMER ON.
2. Nacisnąć przycisk TIMER ON, aż na wyświetlaczu pojawi się wartość „2.0 h”, a pod nią komunikat TIMER ON.
3. Nacisnąć przycisk TIMER OFF.
4. Nacisnąć przycisk TIMER OFF, aż na wyświetlaczu pojawi się wartość „5.0 h”, a pod nią komunikat TIMER OFF.
5. Po chwili na wyświetlaczu pilota zdalnego sterowania pojawi się ustawiona temperatura.

To ustawienie programatora (TIMER ON lub TIMER OFF), które wystąpi pierwsze po jego zaprogramowaniu, zostanie uruchomione jako pierwsze.

Tryb ekonomiczny/tryb nocny

Naciśnięcie przycisku SLEEP (A) spowoduje przejście urządzenia w tryb ekonomiczny. Podczas pracy w trybie chłodzenia, ogrzewania lub AUTO, nastawiona temperatura pracy klimatyzatora automatycznie wzrośnie lub spadnie o 1°C w ciągu godziny i kolejny raz w ciągu kolejnej godziny. Po 2 godzinach urządzenie będzie utrzymywać osiągniętą temperaturę, a silnik wentylatora zostanie nastawiony na niską prędkość obrotową. Tryb pracy SLEEP umożliwia utrzymanie optymalnej temperatury pomieszczenia, zapewniając jednocześnie większą oszczędność energii.

Funkcja ECONOMY/SLEEP dostępna jest tylko w trybie chłodzenia, ogrzewania oraz AUTO.

Resetowanie i blokada

1. Naciśnięcie zagłębionego przycisku LOCK (A) spowoduje zablokowanie wszystkich aktualnych ustawień. W tym trybie pracy wszystkie przyciski pilota zdalnego sterowania za wyjątkiem przycisku LOCK pozostaną nieaktywne. Zastosowanie przycisku LOCK sprawia, że wcześniejsze ustawienia nie zostaną przypadkowo zmienione. Aby wyłączyć tryb LOCK, należy ponownie nacisnąć przycisk LOCK. Po włączeniu funkcji LOCK w prawym dolnym rogu wyświetlacza pilota zdalnego sterowania pojawi się symbol blokady.

2. Naciśnięcie zagłębionego przycisku RESET (B) spowoduje anulowanie wszystkich aktualnych ustawień oraz przywrócenie ustawień fabrycznych.

10. TEMPERATURA ROBOCZA

Zakres temperatury roboczej
	Temperatura wewnętrzna (°C)	Temperatura zewnętrzna (°C)
Chłodzenie	17-32	0-50
Ogrzewanie	0-30	-15-30
Suszenie	10-32	0-50

Ważna informacja!

1. W przedstawionym zakresie temperatur urządzenie będzie pracować z optymalną wydajnością. Jeśli klimatyzator będzie użytkowany w innych warunkach, mogą włączyć się zabezpieczenia i urządzenie może zacząć działać nietypowo.

2. Jeśli klimatyzator będzie użytkowany przez długi czas w trybie chłodzenia w warunkach wysokiej wilgotności (powyżej 80%), z urządzenia może wyciekać skondensowana woda. W tym przypadku należy ustawić żaluzję pionową pod maksymalnym kątem (pionowo do podłogi) i włączyć maksymalną prędkość wentylatora.

Wskazówka:

Ponieważ urządzenie wykorzystuje grzejnik elektryczny, zdecydowanie zalecamy, aby było ono podłączone do zasilania, kiedy temperatura otoczenia spada poniżej 0°C(32°F). Zagwarantuje to bezproblemową eksploatację urządzenia.

12. OPTYMALNE DZIAŁANIE

Aby zapewnić optymalne działanie urządzenia, należy stosować się do poniższych wskazówek:

• Odpowiednio ustawiać kierunek nadmuchu powietrza (unikać nadmuchu bezpośrednio na osoby).
• Ustawiać taką temperaturę, która jest najbardziej komfortowa. Nie ustawiać zbyt wysokiej temperatury.

• Podczas pracy w trybie CHŁODZENIA lub OGRZEWANIA zamykać okna i drzwi, w przeciwnym razie wydajność urządzenia może zostać ograniczona.

• Korzystać z przycisku TIMER ON (PROGRAMATOR WŁĄCZONY) na pilocie zdalnego sterowania, aby wybrać najlepszy czas włączania urządzenia.

• Nie umieszczać żadnych przedmiotów w pobliżu otworów wlotowych i wylotowych powietrza, ponieważ może to wpłynąć na obniżenie wydajności klimatyzatora i spowodować wyłączenie się urządzenia.
• Czyścić okresowo filtry powietrza, w przeciwnym razie może nastąpić spadek wydajności chłodzenia lub ogrzewania.
• Nie uruchamiać z urządzenia, gdy zamknięta jest żaluzja pozioma.

13. CZYSZCZENIE I KONSERWACJA

13.1 Przed rozpoczęciem konserwacji

Przed rozpoczęciem konserwacji należy wyłączyć urządzenie. Czyścić urządzenie za pomocą miękkiej, suchej szmatki. Nie używać wybielaczy ani ściernych środków czyszczących.

Ostrzeżenie!

Przed rozpoczęciem czyszczenia jednostki wewnętrznej należy odłączyć zasilanie elektryczne.

- Przy większych zabrudzeniach można przetrzeć jednostkę wewnętrzną ściereczką zwilżoną zimną wodą. Następnie należy wytrzeć urządzenie suchą ściereczką.

- Nie używać do czyszczenia ściereczek nasączanych środkami chemicznymi.

- Nie używać do czyszczenia benzyny, rozcieńczalnika, proszku polerskiego ani podobnych substancji. Mogą one spowodować spekanie lub odkształcenie plastikowej powierzchni obudowy.

- Nie używać do czyszczenia przedniego panelu wody o temperaturze wyższej niż 40°C/104°F. Może to spowodować jego odkształcenie lub odbarwienie.

13.2 Czyszczenie urządzenia

Wytrzeć urządzenie suchą, miękką szmatką. Jeżeli jednostka jest bardzo zabrudzona, przetrzeć ją ściereczką zamoczoną w ciepłej wodzie.

13.3.1 Typ konsoli

Fig.33

1. Otwórz panel przedni.

2. Wyjmij filtr przeciwpyłowy Delikatnie przyciśnij blokady po prawej i lewej stronie filtra powietrza, a następnie pociągnij do góry

3. Zdejmij filtr specjalny. Przytrzymaj wypustki ramy i zdejmij blokady z czterech pozycji. (Aby zregenerować filtr specjalny, należy umyć go wodą. Filtr można regenerować raz na 6 miesięcy. Zalecamy wymianę filtra co 3 lata.)

4. Wyczyścić filtr powietrza (Filtr można wyczyścić odkurzaczem lub czystą woda. Jeśli na filtrze zgromadzi się zbyt dużo pyłu, wyczyść go miękką szczotką i delikatnym detergentem, a następnie wysusz w chłodnym miejscu).

- Podczas odkurzania filtra strona wlotu powietrza musi być skierowana w góre. - Podczas czyszczenia filtra wodą strona wlotu powietrza musi być skierowana w dół.

1. Założ z powrotem filtr powietrza i filtr specjalny i zamknij panel przedni. (Uruchomienie urządzenia bez filtrów powietrza może doprowadzić do jego zapylenia). Nie susz filtra w pobliżu źródeł ciepła lub na słońcu.

13.4 Czyszczenie panelu i wylotu powietrza

1. Do czyszczenia należy używać miękkiej, suchej ściereczki.
2. Przy większych zabrudzeniach można użyć czystej wody lub delikatnego detergentu.

Ostrzeżenie!

• Nie używać do czyszczenia benzyny, rozcieńczalnika, proszku polerskiego ani podobnych substancji. Mogą one spowodować spekanie lub odkształcenie powierzchni.
• Nie wolno dopuścić, aby woda dostała się do wnętrza jednostki wewnętrznej, gdyż niesie to ryzyko porażenia prądem lub pożaru.
• Żaluzje przepływu powietrza należy zawsze czyścić bardzo delikatnie
• Klimatyzator uruchomiony bez filtra powietrza nie może usuwać kurzu z pomieszczenia. Gromadzenie się kurzu może prowadzić do uszkodzenia urządzenia.

13.5 Wymiana filtrów

1. Wyjąć filtr powietrza.
2. Wyjąć filtr odświeżający powietrze.
3. Założyć nowy filtr odświeżający powietrze.
4. Założyć z powrotem filtr powietrza i zamknąć bezpiecznie panel przedni.

13.6 Przygotowanie do dłuższego wyłączenia urządzenia z eksploatacji

W przypadku planowanego wyłączenia urządzenia z eksploatacji na dłuższy czas, należy wykonać następujące czynności:

1. Wyczyścić jednostkę wewnętrzną i filtry.

2. Pozostawić urządzenie włączone z pracującym wentylatorem na około pół dnia, aby wyschło w środku.

3. Wyłączyć klimatyzator i odłączyć go od zasilania.
4. Wyjąć baterie z pilota zdalnego sterowania. Jednostka zewnętrzna wymaga okresowej konserwacji i czyszczenia. Nie należy wykonywać tych czynności samodzielnie. Należy skontaktować się ze sprzedawcą lub serwisem.

13.7 Kontrola przedsezonowa

1. Sprawdzić, czy przewody nie są uszkodzone lub odłączone.
2. Wyczyścić jednostkę wewnętrzną i filtry.
3. Sprawdzić, czy zainstalowany jest filtr powietrza.
4. Jeśli klimatyzator nie był używany przez dłuższy czas, sprawdzić drożność wlotu i wylotu powietrza.

Ostrzeżenie!

• Podczas wyjmowania filtra nie należy dotykać metalowych części urządzenia. Można zranić się ostrą metalową krawędzią.
• Nie czyścić wnętrza klimatyzatora wodą. Może ona uszkodzić izolację, co grozi porażeniem prądem elektrycznym.
• Przed rozpoczęciem czyszczenia urządzenia należy się upewnić, że wyłączone są zasilanie i wyłącznik automatyczny.
• Nie czyścić filtra powietrza wodą cieplejszą niż 40°C/104°F. Po oczyszczeniu strząsnąć wilgoć i pozostawić do wyschnięcia w zacienionym miejscu. Nie wystawiać filtra na bezpośrednie działanie promieni słonecznych, gdyż może się on skurczyć.

14. WSKAZÓWKI DOTYCZĄCE EKSPLOATACJI

Podczas normalnej eksploatacji urządzenia mogą mieć miejsce przedstawione poniżej zdarzenia.

1. Ochrona sprężarki klimatyzatora

- Po wyłączeniu sprężarki nie można jej ponownie włączać przez 3–4 minuty.

Ochrona przez zimnym powietrzem (tylko w modelach z funkcją chłodzenia i ogrzewania)

- Konstrukcja urządzenia uniemożliwia uruchomienie nawiewu zimnego powietrza w trybie OGRZEWANIE w przypadku, gdy zadana temperatura nie zostanie osiągnięta oraz gdy zaistnieje któraś z okoliczności związanych z wymiennikiem ciepła:

A) gdy ogrzewanie uruchomione zostanie zaledwie chwilę wcześniej;
B) podczas odszraniania;
C) gdy nastawiona zostanie niska temperatura ogrzewania.

- Podczas rozmrażania wentylator zewnętrzny lub wewnętrzny jest zatrzymany (tylko w modelach z funkcją chłodzenia i ogrzewania).

Odszranianie (tylko w modelach z funkcją chłodzenia i ogrzewania)

• Gdy urządzenie pracuje w trybie ogrzewania, a temperatura zewnętrzna jest niska i występuje duża wilgotność, na jednostce zewnętrznej może osadzać się szron, co powoduje zmniejszenie wydajności ogrzewania.
• W takim przypadku klimatyzator przestanie działać w trybie ogrzewania i automatycznie rozpocznie odszranianie.
• Odszranianie może trwać od 4 do 10 minut, w zależności od temperatury zewnętrznej i ilości szronu osadzonego na jednostce zewnętrznej.

2. Z jednostki wewnętrznej wydobywa się biała mightka

- Biała migielka może powstawać na skutek dużej różnicy temperatur między wlotem i wylotem powietrza w trybie CHŁODZENIE, kiedy powietrze wewnątrz ma relatywnie wysoką wilgotność.

- Biała migiełka może powstawać z wilgoci uwalnianej podczas odszraniania, gdy klimatyzator uruchamia się w trybie OGRZEWANIE po zakończeniu odszraniania.

3. Niski odgłos pracy klimatyzatora

• Podczas pracy sprężarki lub bezpośrednio po jej wyłączeniu może być słyszalny niski, syczący odgłos. Jest to odgłos przepływającego lub zatrzymującego się czynnika chłodniczego.
• W podobnych okolicznościach może być również słyszalny odgłos „skrzypienia”. Jest on związany z rozszerzaniem i kurczeniem się plastikowych elementów urządzenia na skutek zmian temperatury.
• Po włączeniu zasilania może być słyszalny odgłos żaluzji powracających do swojego pierwotnego położenia.

4. Z jednostki wewnętrznej wydmuchiwany jest kurz

Jest to normalne zjawisko, jeśli klimatyzator nie był używany przez dłuższy czas lub jeśli jest włączany po raz pierwszy.

5. Z jednostki wewnętrznej wydobywa się nietypowy zapach

Jest to spowodowane przechwyceniem przez urządzenie zapachów wydzielanych przez materiały budowlane, meble bądź dym.

6. Klimatyzator przełącza się z trybu CHŁODZENIE lub OGRZEWANIE w tryb WENTYLATOR (tylko w modelach z funkcją chłodzenia i ogrzewania)

Gdy temperatura w pomieszczeniu osiągnie ustawioną temperaturę, sprężarka wyłączy się automatycznie, a klimatyzator przełączy się w tryb WENTYLATOR. Sprężarka włączy się ponownie, gdy w trybie CHŁODZENIE temperatura w pomieszczeniu wzrośnie lub w trybie OGRZEWANIE spadnie do określonego poziomu (tylko w modelach z funkcją chłodzenia i ogrzewania).

7. Po wyłączeniu jednostki klimatyzator pracuje w trybie zapobiegania rozwojowi pleśni.

Po wyłączeniu urządzenia pracującego w trybie CHŁODZENIE (AUTOCHŁODZENIE, WYMUSZONE CHŁODZENIE) oraz w trybie SUSZENIE, klimatyzator na 7–10 minut włączy funkcję zapobiegania rozwojowi pleśni. Po wyłączeniu urządzenia w trybie OGRZEWANIE będzie ono pracować przez około 30 sekund z NISKĄ prędkością wentylatora, a następnie wyłączy się automatycznie.

Podczas chłodzenia urządzenia w warunkach wysokiej względnej wilgotności (wilgotność względna przekraczająca 80%) na powierzchni jednostki wewnętrznej może gromadzić się skroplona woda. Należy wtedy ustawić żaluzję poziomą w maksymalnie otwartym położeniu i wybrać WYSOKĄ prędkość wentylatora.

8. Tryb ogrzewania (tylko w modelach z funkcją chłodzenia i ogrzewania)

Klimatyzator pobiera ciepło z jednostki zewnętrznej i oddaje je za pomocą jednostki wewnętrznej podczas procesu ogrzewania. Kiedy temperatura na

zewnątrz spada, ilość pobieranego przez klimatyzator ciepłego powietrza odpowiednio się zmniejsza. Jednocześnie wzrasta obciążenie cieplne na klimatyzator, związane z większą różnicą pomiędzy temperaturą na zewnątrz a temperaturą wewnątrz. Jeżeli klimatyzator nie może zapewnić temperatury komfortu cieplnego, sugerujemy zastosowanie dodatkowego urządzenia grzewczego.

9. Funkcja samoczynnego wznowienia pracy

- Przerwa w dostawie prądu podczas pracy urządzenia powoduje jego całkowite zatrzymanie.

- W przypadku modeli bez funkcji samoczynnego wznowienia pracy po wznowieniu dostawy prądu na jednostce wewnętrznej zacznie migać wskaźnik OPERATION. Aby wznowić pracę urządzenia, należy na pilocie zdalnego sterowania nacisnąć przycisk ON/OFF. W przypadku modeli z funkcją samoczynnego wznowienia pracy, po wznowieniu dostawy prądu urządzenie wznowi działanie automatycznie, zachowując wszelkie wcześniejsze ustawienia.

15. ROZWIAZYWANIE PROBLEMÓW

Problem	Wskaźnik OPERATION (RUN) lub inne wskaźniki nie przestają migać.	Urządzanie przestało działać lub działa w trybie awaryjnym (w zależności od modelu). Odczekać 10 minut, gdyż usterka może ustąpić samoistnie. W przeciwnym razie wyjąć wtyczkę z gniazdka i włożyć ją ponownie. Jeżeli problem nadal występuje, wyjąć wtyczkę z gniazdka i skontaktować się z najbliższym serwisem.
	Na wyświetlaczu pojawia się jeden z następujących kodów: E0, E1, E2, E3......, P0, P1, P2, P3.... lub F0, F1, F2, F3......
	Często przepala się bezpiecznik lub wyzwalany jest wyłącznik automa-tyczny.	Natychmiast wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i skontak-tować się z najbliższym serwisem.
	Woda lub przedmioty dostały się do wnętrza klimatyzatora.
	Z urządzenia wydobywają się nieprzy-jemne zapachy lub dziwne dźwięki.
Nieprawidłowe działanie	Przyczyna	Co należy zrobić?
Urządzenie nie uruchamia się	Brak zasilania	Zaczekać na przywrócenie zasilania.
	Wtyczka przewodu zasilającego może byćione byęta z gniazdka.	Sprawdzić, czy wtyczka jest prawidłowo podłączona do gniazdka ściennego.
	Mógł się przepalić bezpiecznik.	Wymienić bezpiecznik.
	Bateria w pilocie zdalnego sterowania mogła ulec wyczerpaniu.	Wymienić baterię.
	Ustawienie programatora czasu jest nieprawidłowe.	Zaczekać lub anulować ustawienie czasu.
Urządzenie nie chłodzi lub nie ogrze-wa (tylko w modelach z funkcją chłodzenia i ogrzewa-nia) dobrze pomieszcze-nia, choć z klimatyzatora wydmuchi-wane jest powietrze	Nieodpowiednie ustawienie temperatury.	Ustawić odpowiednią temperaturę. Więcej informacji można znaleźć w części „Korzystanie z pilota zdalnego sterowania”.
	Filtr powietrza jest niedrożny.	Wyczyścić filtr powietrza.
	Otwarte jest okno lub drzwi.	Zamknąć okno lub drzwi.
	Zablokowany jest wlot lub wylot powietrza jednostki wewnętrznej lub zewnętrznej.	Usunąć przeszkody, a następnie ponownie włączyć urządzenie.
	Na 3 minuty włączyło się zabezpieczenie sprężarki.	Czekać
Jeśli nie można rozwiązać problemu, należy skontaktować się z lokalnym sprzedawcą lub najbliższym centrum obsługi klienta. Należy szczegółowo opisać usterkę i wskazać numer modelu urządzenia.

Uwaga: Nie podejmować prób samodzielnej naprawy klimatyzatora. Należy zawsze korzystać z autoryzowanego serwisu.

16. WŁAŚCIWA UTYLIZACJA PRODUKTU

To oznaczenie wskazuje, że na terenie UE produkt ten nie może być wyrzucany razem z innymi śmieciami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego wyrzucania śmieci, należy w odpowiedzialny sposób poddawać je recyklingowi, przyczyniając się tym samym do promowania ponownego użycia zasobów materialnych. Zużyte urządzenie należy oddać do systemu zbiórki zużytych produktów elektrycznych i elektronicznych lub skontaktować się ze sprzedawcą, u którego produkt został zakupiony. Dzięki temu produkt zostanie poddany bezpiecznemu dla środowiska naturalnego recyklingowi.

CE
