Typ produktu	Zasilacz ATX modułowy
Marka	ENERMAX
Modele	REVOLUTION87 ERV550AWT-G, ERV650AWT-G, ERV750AWT-G, ERV850EWT-G
Certyfikacja	80 PLUS Gold
Moc	550W, 650W, 750W, 850W w zależności od modelu
Wentylator	120 mm z funkcją HeatGuard
Główny złącze	24 piny (ATX/EEB/CEB)
Złącze CPU	4+4 piny (8P) +12V
Złącza PCI Express	6+2 piny (8P), modułowe
Złącza SATA	Do 6 w zależności od modelu
Złącza Molex	Do 4 w zależności od modelu
Złącze FDD	1 (na niektórych kablach)
Zabezpieczenia	Przeciążeniowe (OCP), przepięciowe, podnapięciowe, przeciwzwarciowe, termiczne
System CordGuard	Blokada kabla zasilającego
Chłodzenie	Siatka o strukturze plastra miodu, inteligentny wentylator
Gwarancja	5 lat (z zastrzeżeniem warunków ENERMAX)
Wymiary (dł. x wys. x gł.)	150 x 86 x 140 mm (standardowy format ATX)
Temperatura pracy	0°C do 40°C
Przycisk włącz/wyłącz	Tak (I/O)
Homologacje	CE, FCC, etc.

Często zadawane pytania - REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV650AWT-G 80PLUS GOLD, REVOLUTION87 ERV750AWT-G 80PLUS GOLD, REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Jak prawidłowo zainstalować zasilacz ENERMAX REVOLUTION87 ?

Umieść zasilacz w obudowie z przyciskiem I/O w pozycji 'O'. Podłącz modułowe kable, przestrzegając kolorów (czarny do czarnego, czerwony do czerwonego) i wyrównaj strzałki. Zamocuj kabel zasilający za pomocą systemu CordGuard. Podłącz płytę główną (24 piny), CPU (4+4 piny) i urządzenia peryferyjne. Upewnij się, że wszystkie złącza są dobrze wciśnięte.

Jakie modele są kompatybilne z tym zasilaczem?

Ten zasilacz jest w standardowym formacie ATX, kompatybilny z większością obudów i płyt głównych ATX, micro-ATX, EEB i CEB. Sprawdź dostępną przestrzeń w swojej obudowie (150 x 86 x 140 mm).

Co zrobić, jeśli wentylator nie obraca się podczas uruchamiania?

Zasilacz posiada funkcję HeatGuard: wentylator może nie obracać się natychmiast, jeśli temperatura jest niska. Uruchamia się automatycznie w zależności od obciążenia i ciepła. Jeśli wentylator nigdy się nie obraca, a zasilacz się nagrzewa, sprawdź przeszkody i skontaktuj się z pomocą techniczną.

Jak używać systemu CordGuard?

Włóż dwie strony CordGuard w miejsce przy złączu AC, podłącz kabel zasilający, a następnie zamknij system. To blokuje kabel, aby zapobiec przypadkowemu odłączeniu. Upewnij się, że używasz kabla dostarczonego przez ENERMAX.

Jakie modułowe kable są dostarczane?

Dołączone kable różnią się w zależności od modelu i kraju. Zazwyczaj: kabel PCI-E (6+2 piny), kabel SATA (4 złącza), kabel Molex (4 wtyki + FDD) oraz kabel kombinowany SATA/Molex. Sprawdź instrukcję, aby uzyskać dokładną listę.

Jak uniknąć niepożądanych wyłączeń zabezpieczenia?

Rozłóż urządzenia na różnych szynach 12V, aby uniknąć przeciążenia jednej szyny. Użyj kilku modułowych kabli dla kart graficznych i dysków twardych. Nie przekraczaj maksymalnej mocy zasilacza.

Czy zasilacz jest kompatybilny z kartą graficzną najwyższej klasy?

Tak, modele 750W i 850W mogą zasilać wymagające karty graficzne. Użyj modułowych złączy PCI-E 6+2 piny. Sprawdź zalecaną moc przez producenta karty graficznej.

Co zrobić w przypadku nagłego wyłączenia komputera?

Ustaw zasilacz w pozycji 'O', odłącz kabel sieciowy, odczekaj kilka minut. Podłącz ponownie i włącz. Jeśli problem nadal występuje, sprawdź temperaturę zasilacza i stan komponentów. W razie potrzeby skontaktuj się z pomocą techniczną.

Czy mogę używać modułowych kabli innej marki?

Nie, używaj wyłącznie certyfikowanych kabli ENERMAX dostarczonych z zasilaczem. Kable innych firm mogą powodować zwarcia, uszkodzić zasilacz lub system oraz unieważnić gwarancję.

Jaka jest długość gwarancji?

Zasilacz ENERMAX REVOLUTION87 objęty jest 5-letnią gwarancją (z zastrzeżeniem ogólnych warunków). Zachowaj dowód zakupu i przestrzegaj instrukcji instalacji.

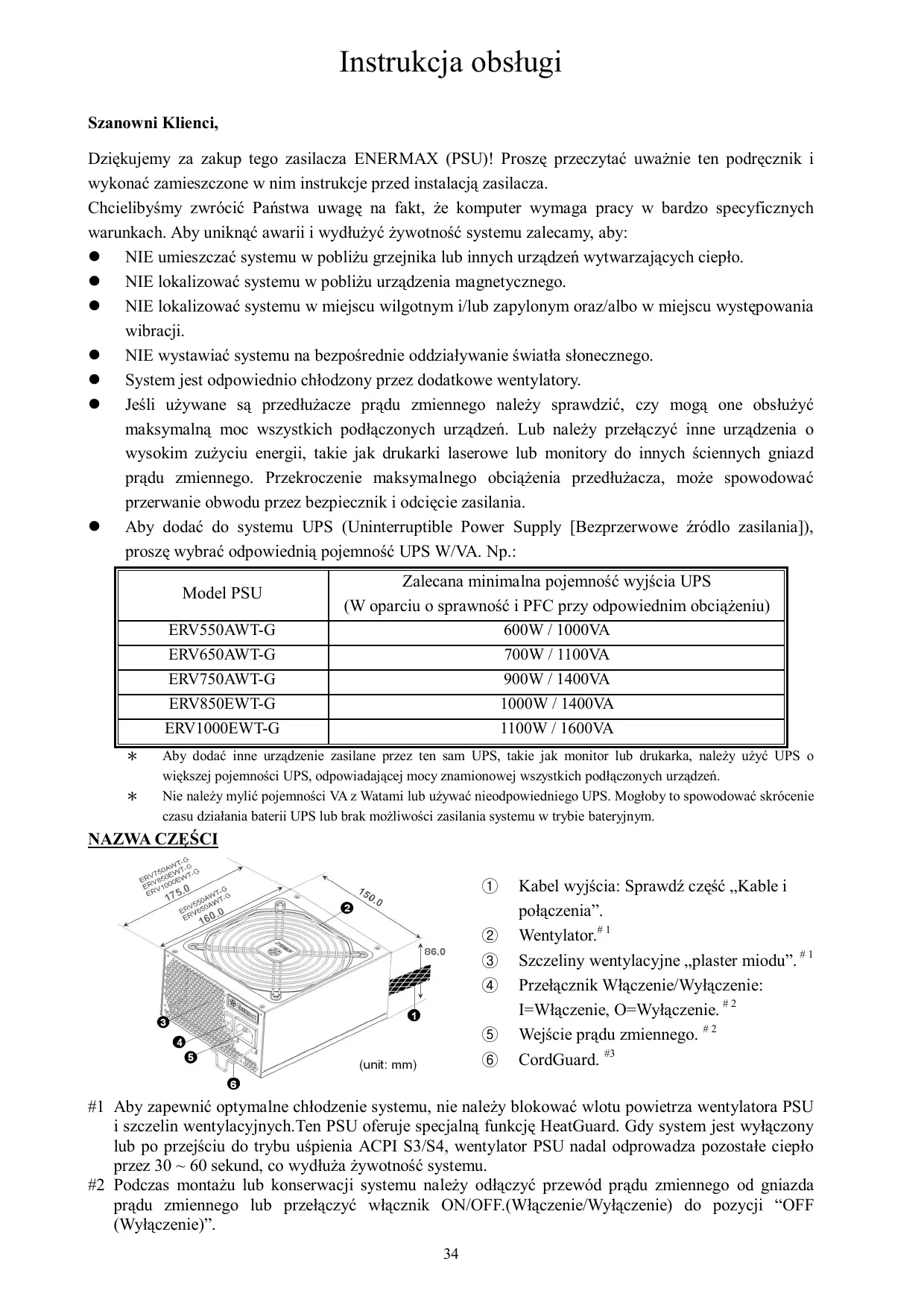

INSTRUKCJA OBSŁUGI REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV650AWT-G 80PLUS GOLD, REVOLUTION87 ERV750AWT-G 80PLUS GOLD, REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Dziękujemy za zakup zasilacza ENERMAX (PSU)! Prosimy przeczytać uważnie ten podręcznik i wykonać zamieszczone w nim instrukcje przed instalacją zasilacza.

Chcielibyśmy zwrócić Państwa uwagę na fakt, że komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknąć awarii i wydłużyć żywotność systemu, zalecamy, aby:

• NIE umieszczać systemu w pobliżu źródeł ciepła lub innych urządzeń wytwarzających ciepło.
• NIE lokalizować systemu w pobliżu urządzenia magnetycznego.
• NIE lokalizować systemu w miejscu zapylonym i/lub wilgotnym oraz/albo w miejscu występowania wibracji.
• NIE wystawiać systemu na bezpośrednie oddziaływanie światła słonecznego.
• System jest odpowiednio chłodzony przy użyciu dodatkowych wentylatorów.
• Jeśli używane są przedłużacze prądu zmiennego, należy sprawdzić, czy mogą one obsłużyć maksymalną moc wszystkich podłączonych urządzeń. Lub należy podłączyć inne urządzenia o wysokim zużyciu energii, takie jak drukarki laserowe lub monitory, do innych ściennych gniazd prądu zmiennego. Przekroczenie maksymalnego obciążenia przedłużacza może spowodować przerwanie obwodu przez bezpiecznik i odcięcie zasilania.
• Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe źródło zasilania]), proszę wybrać odpowiednią pojemność UPS W/VA. Np.:

Model PSU	Zalecanaminimalna pojemnosć wyj MSCIA UPS (W oparciu o sprawnosć i PFC przy odpowiednim obciążeni)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Aby dodać inne urządzenie zasilane przez ten sam UPS, takie jak monitor lub drukarka, należy użyć UPS o większej pojemności, odpowiadającej mocy znamionowej wszystkich podłączonych urządzeń.
• Nie należy mylić pojemności VA z watami lub używać nieodpowiedniego UPS. Mogłoby to spowodować skrócenie czasu działania baterii UPS lub brak możliwości zasilania systemu w trybie bateryjnym.

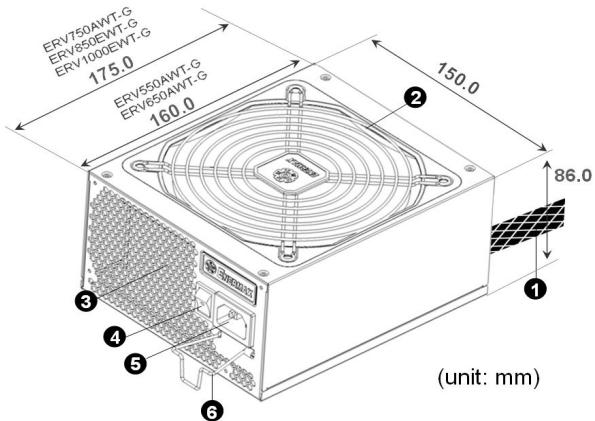

NAZWA CZĘŚCI

① Kabel wyjścia: Sprawdź część „Kable i połączenia". ② Wentylator. ③ Szczeliny wentylacyjne „plaster miodu". ④ Przełącznik Włączenia/Wyłączenia: I=Włączenia, O=Wyłączenia. ⑤ Wejście prądu zmiennego. ⑥ CordGuard.

1 Aby zapewnić optymalne chłodzenie systemu, nie należy blokować wlotu powietrza wentylatora PSU i szczelin wentylacyjnych. Ten PSU oferuje specjalną funkcję HeatGuard. Gdy system jest wyłączony lub po przejściu do trybu uśpienia ACPI S3/S4, wentylator PSU nadal odprowadza pozostałe ciepło przez 30~60 sekund, co wydłuża żywotność systemu. 2 Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego od gniazda prądu zmiennego lub przestawić włącznik ON/OFF (Włączenia/Wyłączenia) do pozycji "OFF (Wyłączenia)".

3 Przewód prądu zmiennego może się poluzować. Blokada CordGuard ENERMAX umożliwia zamocowanie przewodu prądu zmiennego do zasilacza, a także uniknięcie jego odłączenia i wyłączenia komputera PC.

① Włóż zasilacz do obudowy i upewnij się, że przyłącznik I/O (We/Wy) znajduje się w pozycji „O”.

② Naciśnij razem dwa boki blokady CordGuard i wstaw do uchwytu CordGuard w..., prądu zmiennego.

③ Podłącz przewód prądu zmiennego do zasilacza.

④ Zablokuj blokadę CordGuard, zatrzaskując ją na przewodzie prądu zmiennego.

1. Blokada CordGuard jest przeznaczona do przewodów prądu zmiennego dostarczonych z zasilaczami zgodnymi z INERMAX CordGuard. Inne przewody prądu zmiennego mogą nie być zgodne.
2. Podczas montażu lub konserwacji systemu należy odłączyć przewód prądu zmiennego z gniazda prądu zmiennego lub przestawić przyłącznik I/O (We/Wy) na pozycję "O".

KABLE I ZŁĄCZA

Wszystkie złącza są tak skonstruowane, aby zapobiec włożeniu w niewłaściwy sposób. Jeśli nie można łatwo włożyć złącza, należy sprawdzić, czy złącze jest wkładane prawidłową stroną. Nie należy wkładać złączy na siłę lub ich modyfikować. Może to spowodować uszkodzenia zasilacza i komponentów systemu oraz pozbawić prawa do gwarancji.

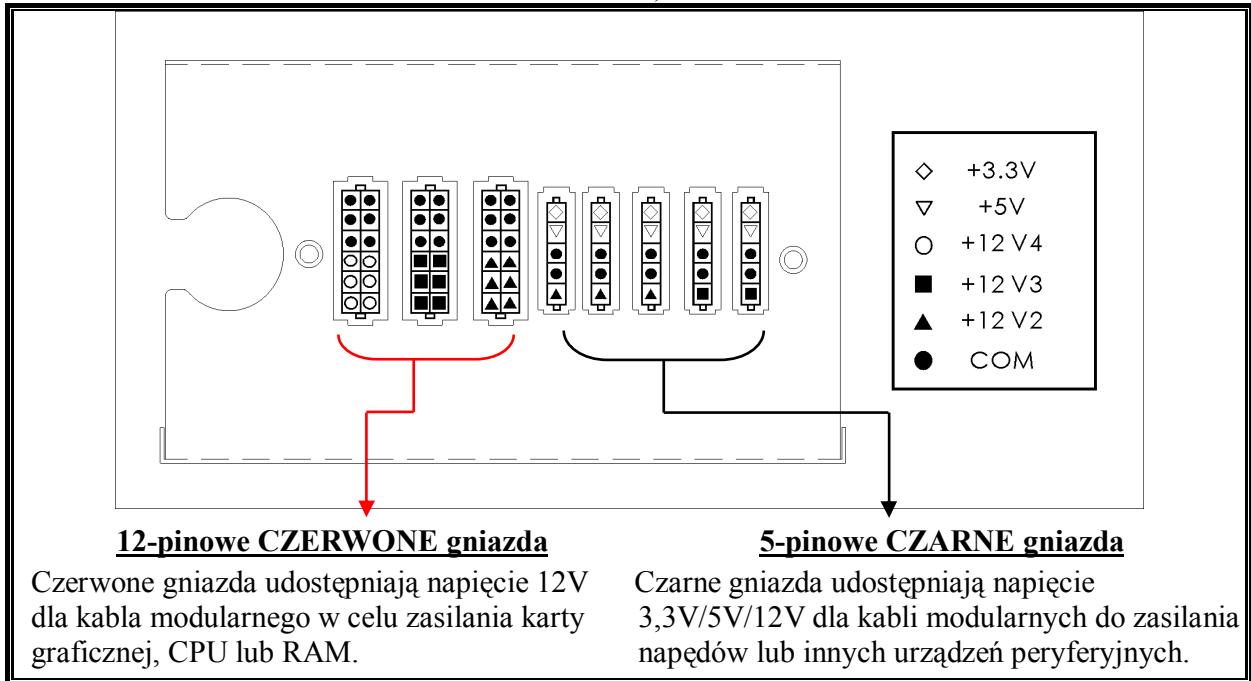

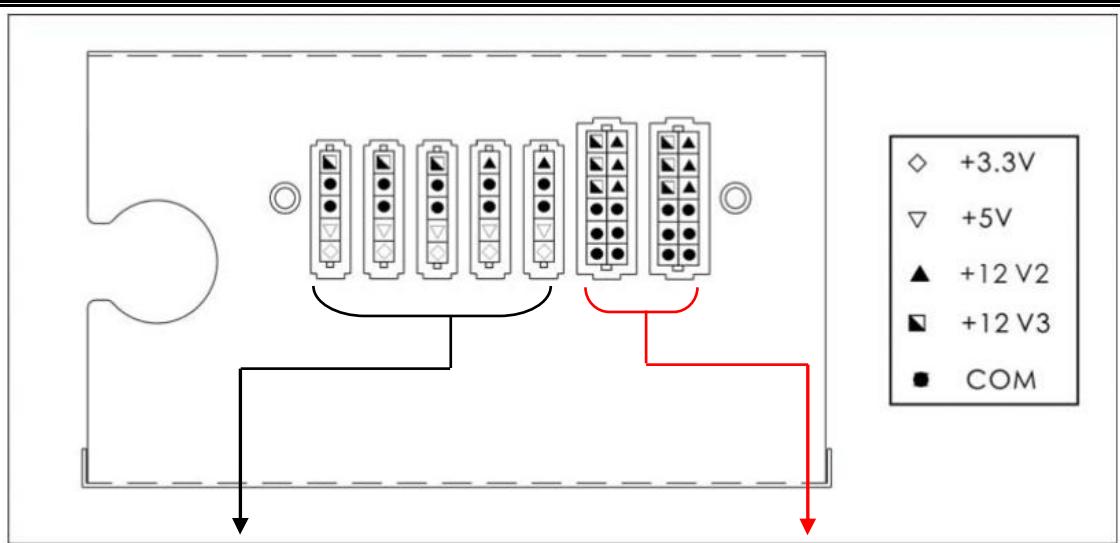

Na następującej ilustracji pokazano układ gniazd modularnych i dystrybucję linii prądu stałego DC.

(ERV550AWT-G / ERV650AWT-G)

12-pinowe CZERWONE gniazda

5-pinowe CZARNE gniazda

Czarne gniazda udostępniają napięcie 3,3V/5V/12V dla kabli modularnych do zasilania napędów lub innych urządzeń peryferyjnych.

Czerwone gniazda udostępniają napięcie 12V dla kabla modularnego w celu zasilania karty graficznej, CPU lub RAM.

* Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenia przed wysokim prądem (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenie powoduje wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

- RODZAJE ZŁĄCZY

	24-pinowe zlücate plyty glównej Kabel natywny, linia 12V obslugiwana przyez 12V1 Do nowej generaci pryty glównych serwera/stacji roboczych ATX/EEB/CEB.
	8-pinowe CPU +12V Kabel natywny, linia 12V obslugiwana przyez 12V1 (750/850/1000W) Obługa wieło procesorowych systemów serwera/stacji roboczych i niedźórych systemów z gniażdem pojadynczym.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V1 8-pinowa konfiguracja obługuje wieło procesorowych systemów serwera/stacji roboczych i niedźóre pojadyncze, ekstremalne rozwȩzania systemów CPU.
	CPU 4+4-pinowe (8-pinowe) +12V, w trybie podzialu Kabel natywny, linia 12V obslugiwana przyez 12V1 4-pinowa konfiguracja obługuje niedźóre systemy z pojadynczym CPU. Niedźóre wiełoprocessorowe systemy stacji roboczych/serwerów mogość są贸易战 wymagać tego dodatkowej 4-pinowej zlüczna 12V. Naleź uzyść zlüczna z oznaczeniem “12V”.
	PCI Express 6+2-pinowe (8-pinowe), w trybie kombinowanym Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 8-pinowa konfiguracja obługuje najowsze wysokowydajne karty graficzne, króre wymagaja 8-pinowej zlüczna PCI-E.
	PCI Express 6+2-pinowe (8-pinowe), w trybie podzialu / 6-pinowe PCI Express Kabel natywny, linia 12V obslugiwana przyez 12V4 (850/1000W) 6-pinowa konfiguracja obługuje wieklassość wysokowydajnych kart graficznych PCI-E, króre wymagaja 6-pinowej zlüczna PCI-E.
SATA #1 Do napȩdów SATA/SAS.
4-pinowe Molex #2 Do napȩdów IDE/SCSI/SAS lub niedtórych kart graficznych AGP z tradycyjniym 4-pinowym gniazem zasilania.
FDD Do napȩdów FDD lub niedtórych dodatkowych kart.

1 Niektóre napędy SATA mogą akceptować zasilanie SATA lub 4-pinowe Molex. Zwykle do zasilania napędu należy użyć jednego ze złączy zasilania, ALE NIE OBU! Szczegółowe informacje zawiera podręcznik napędu.

2 Zasilacz ten na każdej linii 12V posiada oddzielne zabezpieczenie przeciwprądowe (OCP). W przypadku, gdy zbyt wiele komponentów systemowych zostało podłączonych do jednej linii 12V, zabezpieczenie powoduje wyłączenie zasilacza. Należy wtedy rozdzielić zasilanie podzespołów na osobne linie 12V, co zagwarantuje stabilne i bezpieczne zasilanie systemu.

DOSTARCZONE KABLE MODULARNE

Należy używać WYŁĄCZNIE oryginalnych kabli modularnych ENERMAX, dostarczanych z zasilaczami ENERMAX. Kable firm trzecich mogą nie być zgodne i mogą spowodować uszkodzenia PSU i/lub systemu, a także używanie kabli firm trzecich może spowodować unieważnienie gwarancji PSU.

EMC014-G: 2 x 6+2-pinowe (8-pinowe) PCI-E 2.0 Kabel modularny dla 1 lub 2 wysokiej wydajnosci kart graficznych PCI Express, które wymagaju zȩcza 6-pinowej lub 8-pinowej PCI-E.

EMC019-G: 4 x napȩdy SATA Kabel modularny do napȩów SATA/SAS, takich jak ODD i HDD.

EMC020-G: 4 x 4-pinowe Molex do napȩów (IDE/SCSI) & 1 x zȩcze FDD Kabel modularny do napȩów IDE/SCSI/SAS i urzędźny peryferyjnych oraz 1 zȩcze zasilania FDD.

EMC021-G: 2 x napȩdy SATA & 2 x 4-pinowe Molex do napȩów (IDE/SCSI) Kabel modularny do napȩów SATA/SAS/ IDE/SCSI, takich jak ODD i HDD.

Dostarczone kable modularne zależą od modelu i od regionu. ■ Oferujemy więcej opcjonalnych kabli. Dalsze informacje znajdują się na naszej stronie internetowej: www.enermax.pl.

Specjalna uwaga dla integratorów systemów: Jeśli posiadany system wymaga specjalnej konfiguracji lub konstrukcji kabla modularnego, należy skontaktować się z przedstawicielem sprzętu ENERMAX.

Podłączanie kabla modularnego do zasilacza

Na 5-pinowym / 12-pinowym złączu kabla modularnego oraz na modularnym gnieździe PSU znajduje się znak strzałki. Aby ułatwić wykonanie prawidłowego połączenia:

1. Czarne złącze należy podłączyć do czarnego gniazda, a czerwone do czerwonego.
2. Znak strzałki do znaku strzałki.
3. Następnie można łatwo podłączyć złącze.

Odłączanie kabla modularnego od PSU

5-pinowe / 12-pinowe złącze kabla modularnego posiada dwa zaczepy mocowania w gniazdach modularnych PSU. Podczas odłączania kabla modularnego od PSU należy nacisnąć razem dwa zaczepy i delikatnie wyciągnąć kabel.

URUCHAMIANIE SYSTEMU

Przed uruchomieniem systemu należy sprawdzić, czy:

1. jest prawidłowo podłączone złącze zasilania (24-pinowe).
2. Czy jest prawidłowo podłączone złącze zasilania CPU +12V (konfiguracja 4- lub 8-pinowa) i/lub złącze 4-pinowe Molex (jeśli jest wymagane przy bez MB).
3. Czy są prawidłowo podłączone wszystkie inne wymagane złącza.
4. Czy przewód zasilający prądu zmiennego jest prawidłowo podłączony do gniazda ściennego i do gniazda wejścia prądu zmiennego zasilacza.
5. Czy obudowa jest zamknięta.
6. Czy włączono zasilacz, poprzez włączenie przełącznika ON/OFF (Włączenia/Wyłączenia) do pozycji "ON (Włączenia)" oraz czy system uzyskał gotowość.

ZABEZPIECZENIE, BEZPIECZEŃSTWO I OCHRONA

Ten zasilacz posiada wielokrotną ochronę. W sytuacjach awaryjnych zasilacz wyłącza się automatycznie, aby uniknąć potencjalnego zagrożenia zasilacza i innych komponentów systemu. Aktywacja obwodu zabezpieczenia często powoduje defekt innego urządzenia systemu lub nieuwaga użytkownika. Proszę sprawdzić wszystkie komponenty oraz otoczenie systemu, aby wykryć przyczynę błędu:

1. Przestaw przełącznik I/O (Włączenia/Wyłączenia) do pozycji „O” (Wyłączenia) albo odłącz przewód zasilający od gniazda ściennego oraz od gniazda wejścia prądu zmiennego zasilacza.
2. Dotknij obudowy zasilacza i sprawdź, czy jest gorąca. Jeśli tak, to może być znak, że wentylatory obudowy albo zasilacza nie pracują prawidłowo lub znak niekorzystnych warunków otoczenia systemu.
3. Zaczekaj parę minut na ochłodzenie zasilacza.
4. Podłącz przewód zasilający do gniazda ściennego oraz do gniazda wejścia prądu zmiennego zasilacza.
5. Przestaw przełącznik I/O (Włączenia/Wyłączenia) do pozycji „I” (Włączenia) i restartuj komputer.
6. Sprawdź, czy wentylatory systemu i zasilacza pracują prawidłowo.
7. Skontaktuj się z punktem serwisowym producenta komponentu, który jest prawdopodobnie uszkodzony (np. płyty głównej, karty graficznej albo zasilacza).

W przypadku pytań lub potrzeby skorzystania z serwisu należy skontaktować się ze sprzedawcą lub najbliższą filią/przedstawicielem ENERMAX albo z siedzibą główną centrum serwisowego ENERMAX.

Bezpośrednią pomoc techniczną można uzyskać online na forum wsparcia technicznego: http://forum.enermax.com.

©2011 ENERMAX Technology Corporation. Wszelkie prawa zastrzeżone. Specyfikacja może zostać zmieniona bez wcześniejszego powiadomienia. Rzeczywisty wygląd produktu i akcesoriów może być inny od przedstawionego na ilustracjach. Mogą wystąpić pominienia i błędy drukowania. Zawartość przesyłki zależy od kraju i regionu. Niektóre znaki towarowe mogą być własnością innych stron. Powielanie w jakikolwiek sposób, bez pisemnej zgody ENERMAX, jest surowo zabronione.
