Type de produit	Alimentation ATX modulaire
Marque	ENERMAX
Modèles	REVOLUTION87 ERV550AWT-G, ERV650AWT-G, ERV750AWT-G, ERV850EWT-G
Certification	80 PLUS Gold
Puissance	550W, 650W, 750W, 850W selon modèle
Ventilateur	120 mm avec fonction HeatGuard
Connecteur principal	24 broches (ATX/EEB/CEB)
Connecteur CPU	4+4 broches (8P) +12V
Connecteurs PCI Express	6+2 broches (8P), modulaires
Connecteurs SATA	Jusqu'à 6 selon modèle
Connecteurs Molex	Jusqu'à 4 selon modèle
Connecteur FDD	1 (sur certains câbles)
Protections	Surintensité (OCP), surtension, sous-tension, court-circuit, surchauffe
Système CordGuard	Verrouillage du câble d'alimentation
Refroidissement	Grille en nid d'abeille, ventilateur intelligent
Garantie	5 ans (sous réserve des conditions ENERMAX)
Dimensions (LxHxP)	150 x 86 x 140 mm (format ATX standard)
Température de fonctionnement	0°C à 40°C
Bouton marche/arrêt	Oui (I/O)
Homologations	CE, FCC, etc.

FOIRE AUX QUESTIONS - REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV650AWT-G 80PLUS GOLD, REVOLUTION87 ERV750AWT-G 80PLUS GOLD, REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

Comment installer correctement l'alimentation ENERMAX REVOLUTION87 ?

Placez l'alimentation dans le boîtier avec le bouton I/O en position 'O'. Branchez les câbles modulaires en respectant les couleurs (noir sur noir, rouge sur rouge) et alignez les flèches. Fixez le câble d'alimentation avec le système CordGuard. Connectez la carte mère (24 broches), le CPU (4+4 broches), et les périphériques. Vérifiez que tous les connecteurs sont bien enfoncés.

Quels sont les modèles compatibles avec cette alimentation ?

Cette alimentation est au format ATX standard, compatible avec la plupart des boîtiers et cartes mères ATX, micro-ATX, EEB et CEB. Vérifiez l'espace disponible dans votre boîtier (150 x 86 x 140 mm).

Que faire si le ventilateur ne tourne pas lors du démarrage ?

L'alimentation intègre la fonction HeatGuard : le ventilateur peut ne pas tourner immédiatement si la température est basse. Il se déclenche automatiquement en fonction de la charge et de la chaleur. Si le ventilateur ne tourne jamais et que l'alimentation chauffe, vérifiez les obstructions et contactez le support.

Comment utiliser le système CordGuard ?

Insérez les deux côtés du CordGuard dans l'emplacement près du connecteur AC, branchez le câble d'alimentation, puis refermez le système. Cela bloque le câble pour éviter une déconnexion accidentelle. Assurez-vous d'utiliser le câble fourni par ENERMAX.

Quels câbles modulaires sont fournis ?

Les câbles inclus varient selon le modèle et le pays. Généralement : câble PCI-E (6+2 broches), câble SATA (4 connecteurs), câble Molex (4 prises + FDD), et un câble combiné SATA/Molex. Consultez la notice pour la liste exacte.

Comment éviter les déclenchements intempestifs de la protection ?

Répartissez les périphériques sur les différents rails 12V pour éviter une surcharge sur un seul rail. Utilisez plusieurs câbles modulaires pour les cartes graphiques et disques durs. Ne dépassez pas la puissance maximale de l'alimentation.

L'alimentation est-elle compatible avec une carte graphique haut de gamme ?

Oui, les modèles 750W et 850W peuvent alimenter des cartes graphiques exigeantes. Utilisez les connecteurs PCI-E 6+2 broches modulaires. Vérifiez la puissance recommandée par le fabricant de la carte graphique.

Que faire en cas d'arrêt brutal du PC ?

Mettez l'alimentation en position 'O', débranchez le câble secteur, attendez quelques minutes. Rebranchez et rallumez. Si le problème persiste, vérifiez la température de l'alimentation et l'état des composants. Contactez le support si nécessaire.

Puis-je utiliser des câbles modulaires d'une autre marque ?

Non, utilisez uniquement les câbles certifiés ENERMAX fournis avec l'alimentation. Les câbles tiers peuvent provoquer des courts-circuits, endommager l'alimentation ou le système, et annuler la garantie.

Quelle est la durée de la garantie ?

L'alimentation ENERMAX REVOLUTION87 bénéficie d'une garantie de 5 ans (sous réserve des conditions générales). Conservez la facture d'achat et respectez les consignes d'installation.

MODE D'EMPLOI REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV650AWT-G 80PLUS GOLD, REVOLUTION87 ERV750AWT-G 80PLUS GOLD, REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

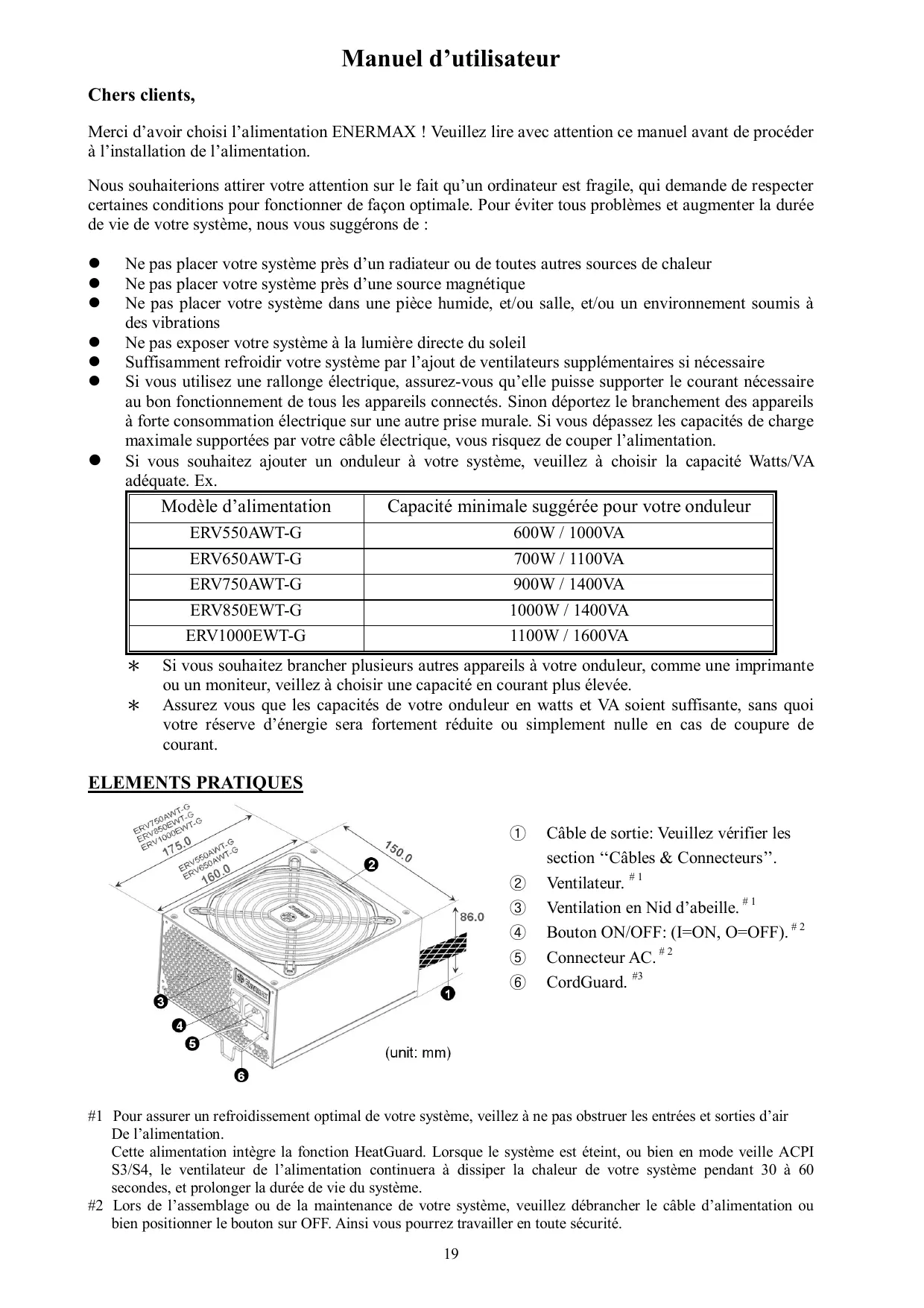

Chers clients,

Merci d'avoir choisi l'alimentation ENERMAX ! Veuillez lire attentivement ce manuel avant de procéder à l'installation de l'alimentation.

Nous souhaitons attirer votre attention sur le fait qu'un ordinateur est fragile et qu'il demande de respecter certaines conditions pour fonctionner de façon optimale. Pour éviter tout problème et augmenter la durée de vie de votre système, nous vous suggérons de :

• à proximité d'un radiateur ou de toute autre source de chaleur.
• dans une pièce humide, une salle de bain ou un environnement soumis à des vibrations.
• Ne pas exposer votre système à la lumière directe du soleil.
• Suffisamment refroidir votre système par l'ajout de ventilateurs supplémentaires si nécessaire.
• Si vous utilisez une rallonge électrique, assurez-vous qu'elle puisse supporter le courant nécessaire au bon fonctionnement de tous les appareils connectés. Sinon, déportez le branchement des appareils à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge maximale supportées par votre câble électrique, vous risquez de couper l'alimentation.
• Si vous souhaitez ajouter un onduleur à votre système, veillez à choisir la capacité en Watts/VA adaptée. Ex.

Modèle d'alimentation	Capacité minimale sugérée pour votre onduleur
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou un moniteur, veillez à choisir une capacité en courant plus élevée.
• Assurez-vous que les capacités de votre onduleur en watts et VA soient suffisantes, sans quoi votre réserve d'énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.

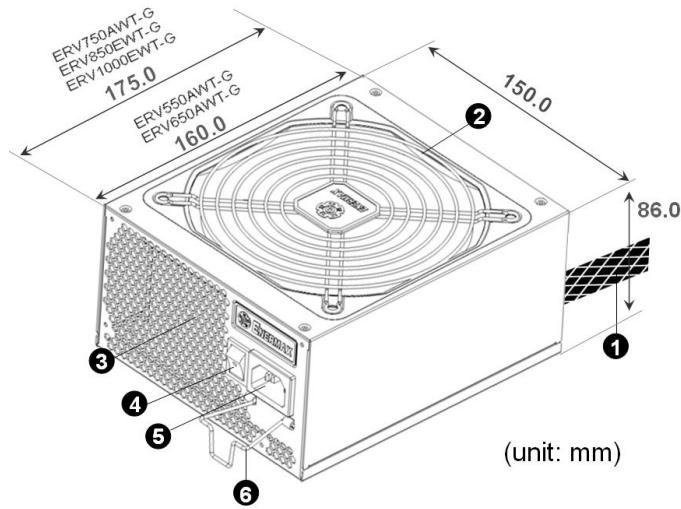

Éléments pratiques

① Câble de sortie : Veuillez vérifier la section "Câbles & Connecteurs". ② Ventilateur. #1 ③ Ventilation en nid d'abeille. #1 ④ Bouton ON/OFF : (I=ON, O=OFF). #2 ⑤ Connecteur AC. #2 ⑥ CordGuard. #3

1. Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d'air de l'alimentation. Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI S3/S4, le ventilateur de l'alimentation continue à dissiper la chaleur de votre système pendant 30 à 60 secondes, et prolonge ainsi la durée de vie du système. 2. Lors de l'assemblage ou de la maintenance de votre système, veuillez débrancher le câble d'alimentation ou bien positionner le bouton sur OFF. Ainsi, vous pourrez travailler en toute sécurité.

3 Le câble d'alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le câble d'alimentation sur l'alimentation, rendant la déconnexion quasi impossible.

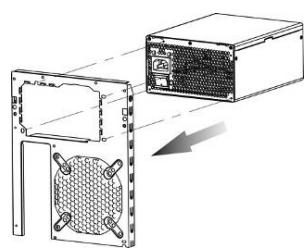

① Mettre l'alimentation dans le boîtier et vous assurer que le bouton est bien sur la position "O".

② Insérer simultanément les deux côtés du système de fixation CordGuard dans l'emplacement prévu à cet effet, proche du connecteur d'alimentation.

(3) Brancher le câble dans l'alimentation.

Refermer le système CordGuard pour bloquer le câble d'alimentation.

1. CordGuard est compatible avec le câble A.C. fourni avec l'alimentation ENERMAX fonction CordGuard. Les autres câbles A.C. sont susceptibles d'être incompatibles.
2. Lorsque vous réaliserez des manipulations du système, veuillez retirer le câble d'alimentation de la prise murale ou mettre l'alimentation en position 'O'.

Câbles & connecteurs

Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer facilement un câble dans un connecteur, veuillez vérifier son sens d'insertion. Ne forcez pas et ne modifiez pas les connecteurs. Cela pourrait endommager votre système ou l'alimentation. La garantie sera annulée. Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.

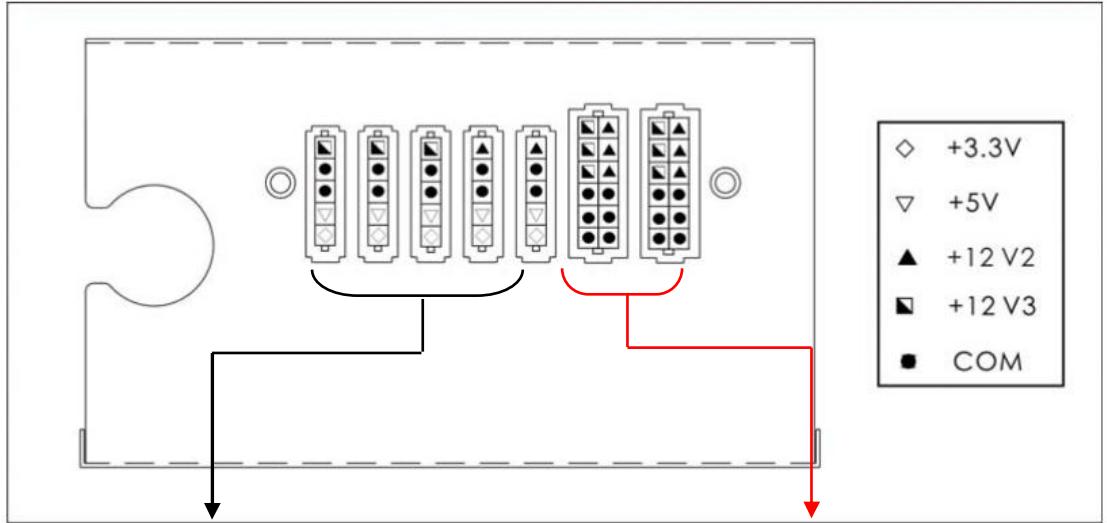

Sockets noir 5P (P=broche)

Les sockets noirs fournissent aux câbles modulaires du 3,3 V / 5 V / 12 V pour les disques durs et autres périphériques.

Sockets rouges 12P (P = broche)

Les sockets rouges fournissent du 12V aux câbles modulaires pour les cartes graphiques, le CPU et la mémoire.

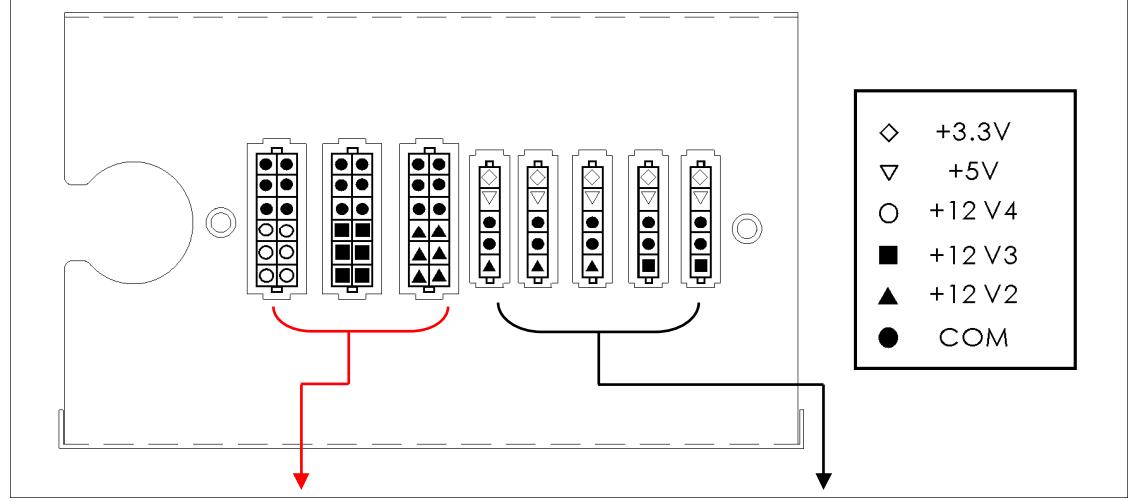

Sockets rouges 12P (P = broche)

Les sockets rouges fournissent du 12V aux câbles modulaires pour les cartes graphiques, le CPU et la mémoire.

Sockets noir 5P (P=broche)

Les sockets noirs fournissent aux câbles modulaires le 3,3 V / 5 V / 12 V pour les disques durs et autres périphériques.

• Ce produit intègre une protection contre les surcourants sur les rails 12V multiples. Si vous laissez de nombreux périphériques consommer de la puissance sur un seul rail 12V, cela peut déclencher la protection contre les surcourants et éteindre le système. Veillez à distribuer les câbles d'alimentation de certains périphériques vers d'autres rails 12V pour partager la charge, afin d'assurer la stabilité et la sécurité.

	24P Carte Mère Câble indigène, courant 12V distribué par 12V1 Pour la nouvelle génération de cartes mères serveur et stations de travail ATX/EEB/CEB
	8P CPU +12V Câble indigène, courant 12V distribué par 12V1 (750/850/1000W) Pour les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode combiné Câble indigène, courant 12V distribué par 12V1 La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et certaines mono CPU.
	4+4P (8P) CPU +12V, en mode séparé Câble indigène, courant 12V distribué par 12V1 La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V supplémentaire. Veuillez utiliser le connecteur marqué“12V”.
	6+2P (8P) PCI Express, en mode combiné Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
	6+2P (8P) PCI Express, en mode séparé / 6P PCI Express Câble indigène, courant 12V distribué par 12V4 (850/1000W) La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
SATA #1 Pour les disques durs/ lecteurs optique SATA/SAS.
4P Molex #2 Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes graphiques AGP.
FDD Pour lecteur de disquette

Câbles modulaires fournis

Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l'alimentation. Les autres câbles pourraient ne pas être compatibles et pourraient endommager l'alimentation, votre système, et annuler la garantie.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des connecteurs PCI-E 6P ou 8P.

EMC019-G: 4 x SATA drives Câble modulaire pour lecteurs SATA/SAS comme les disques durs et lecteurs optiques.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Câble modulaire pour lecteur et autres périphériques IDE/SCSI/SAS, plus connecteur d'alimentation pour 1 FDD.

EMC021-G: 2 x SATA & 2 x 4P Molex Câble modulaire pour lecteur et autres périphériques SATA/SAS/IDE/SCSI.

Les câbles modulaires fournis diffèrent selon les modèles et les pays. Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com.

À l'intention des intégrateurs : Si votre configuration nécessite des câbles modulaires spéciaux, veuillez contacter votre représentant commercial Enermax.

	Brancher un cable modulaire à l'alimentation Le connecteur 5P / 12P des cables modulaires porte une flèche: Procédez ainsi pour connecter un cable: 1. Connecteur noir sur socket noir, et rouge avec rouge. 2. Les flèches blanches se rencontres. 3. Ainsi la connexion est possible.
	Débrancher un cable modulaire de l'alimentation Les connecteurs 5P / 12P des cables modulaires ont deux crochets de sutureté qui s'accrochant au socket de l'alimentation. Pour-retirer le cable, appuyez sur les deux crochets et tirer doucement.

Démarrer votre système

Avant de démarrer votre système, veuillez vérifier les points suivants :

1. Le connecteur d'alimentation principal est correctement branché (24P).
2. Le connecteur CPU +12V (4P ou 8P) et/ou le connecteur 4P Molex (si nécessaire)
3. Tous les autres connecteurs nécessaires
4. Le cordon d'alimentation doit être connecté à la prise électrique murale et à l'alimentation.
5. Fermer le boîtier de votre système.
6. Placer le bouton ON/OFF de l'alimentation sur la position 'ON' et votre système est prêt à démarrer.

Protection, précaution et sécurité

Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s'arrête automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps liées à un dysfonctionnement d'un composant ou à une mauvaise manipulation. Dans ces circonstances, il est nécessaire de suivre les points suivants :

1. Placer le bouton I/O de l'alimentation sur la position 'O', puis déconnecter le câble d'alimentation de la prise murale électrique aisément accessible.
2. Vérifier la température de l'alimentation en la touchant. Si elle est juste chaude, cela peut être dû à un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l'alimentation refroidisse.
4. Reconnecter le cordon d'alimentation à la prise murale et à l'alimentation elle-même.
5. Placer le bouton I/O de l'alimentation sur la position 'I' et relancer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique du composant qui vous semble être la cause de ce problème.

Si vous avez des questions, merci de contacter ENERMAX ou l'un de ses agents à travers le monde.

Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
