BEDIENUNGSANLEITUNG REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV550AWT-G 80PLUS GOLD, REVOLUTION87 ERV650AWT-G 80PLUS GOLD, REVOLUTION87 ERV750AWT-G 80PLUS GOLD, REVOLUTION87 ERV850EWT-G 80PLUS GOLD ENERMAX

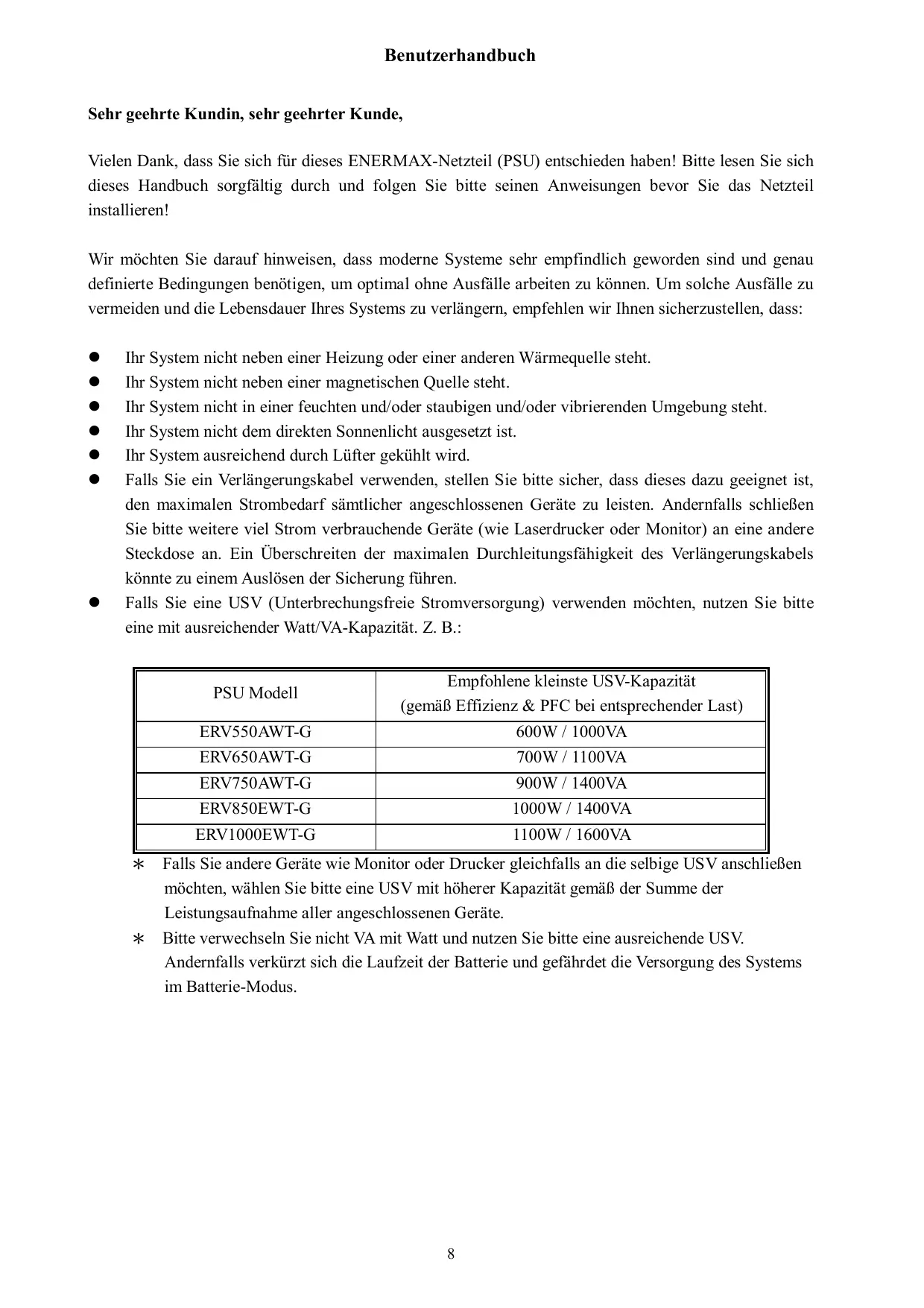

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für diesen ENERMAX-Netzteil (PSU) entschieden haben!itte lessen Sie sich与此s Handbuch sorgfaltig durch und folgen Sieitte seinen Anweisungen bevor Sie das Netzteil installieren!

Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind undigeriadefinierte Bedingungen benotigen, um optimal ohne Ausfälle arbeiten zu konnen. Um solche Ausfälle zuvermeiden und die Lebensdauer Ihres Systems zu verlangern, empfehlen wir Ihnen sicherzustellen, dass:

• Ihr System nicht geben einer Heizung oder einer anderen Wärmequelle stehen.
• Ihr System nicht geben einer magnetischen Quelle stehen.
• Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung stehen.
• Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.
• Ihr System ausreichend durch Lüfter gekühlt wird.
• Falls Sie ein Verlängerungskabel verwenden, stellen Sieitte sicher, dass these da zu geeignet ist, den maximalen Strombedarf samllicher angeschlossenen Geräte zu leisten. Andernfalls schlieben Sieitte weitere viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein Überschreiben der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der Sicherung führen.
• Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sieitte eine mit ausreichender Watt/VA-Kapazität. Z. B.:

PSU Modell	Empfohlenekleinste USV-Kapazität (gemäßEffizienz & PFC bei entsprechender Last)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbstige USV anschließen möchten, wahren Sieitte eine USV mit higherer Kapazität gemäß der Summe der Leistungsaufnahme aller angeschlossenen Geräte.

• Bette verwechseln Sie nicht VA mit Watt und nutzen Sieitte eine ausreichende USV. Andernfalls verwirzrt sich die Laufzeit der Batterie und gefahrdet die Versorgung des Systems im Batterie-Modus.

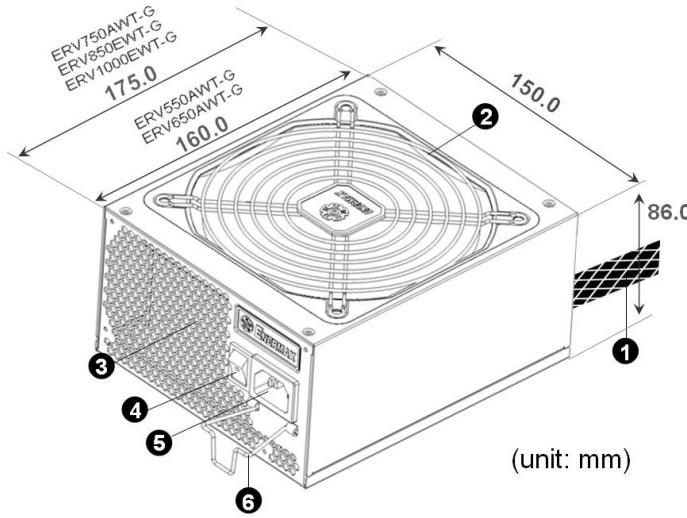

① Ausgangskabel:itte lesen Sieden Abschnitt „Kabel & Anschlüsse".
② Lufter. #1
③ Honigwabenluftauslass. #1
I/O Schalter*: separator Netzteil An/Aus-Schalter (I=AN, O=AUS). #2
(5) Stromeingang.
(6) CordGuard#3

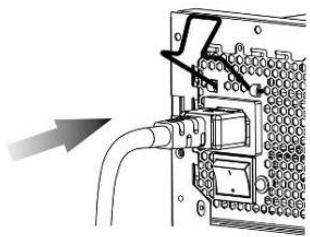

① Setzen Sie das Netzteil in das Gehäuse ein. Stellen Sie sicher, dass der Netzschalter auf “O” (Aus) stehen.

② Drücken Sie die beiden Seiten des CordGuard zusammen und befestigen Sieihn an der darauf vorgesehenen Stelle.

③ Schließen Sie das Netzkabel am Netzteil an.

④ Klappen Sie den CordGuard herunter und sichern Sie auf diese Weise den Netzstecker.

1. Der CordGuard ist nur für Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2. Beim Zusammenbauen oder bei der Wartung des Systemsziehen Sieitte immer den Netzstecker oder stellen Sie den Netzschalter auf "O"(Aus).

KABEL & ANSCHLUSSE

Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist. Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgangig und ohne größeren Widerstand. Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden konnen, überprüfen Sieitte, ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die Anschlüsse! Dies konnte das Netzteil beschädigen und hat das Erlösen der Garantie zur Folge!

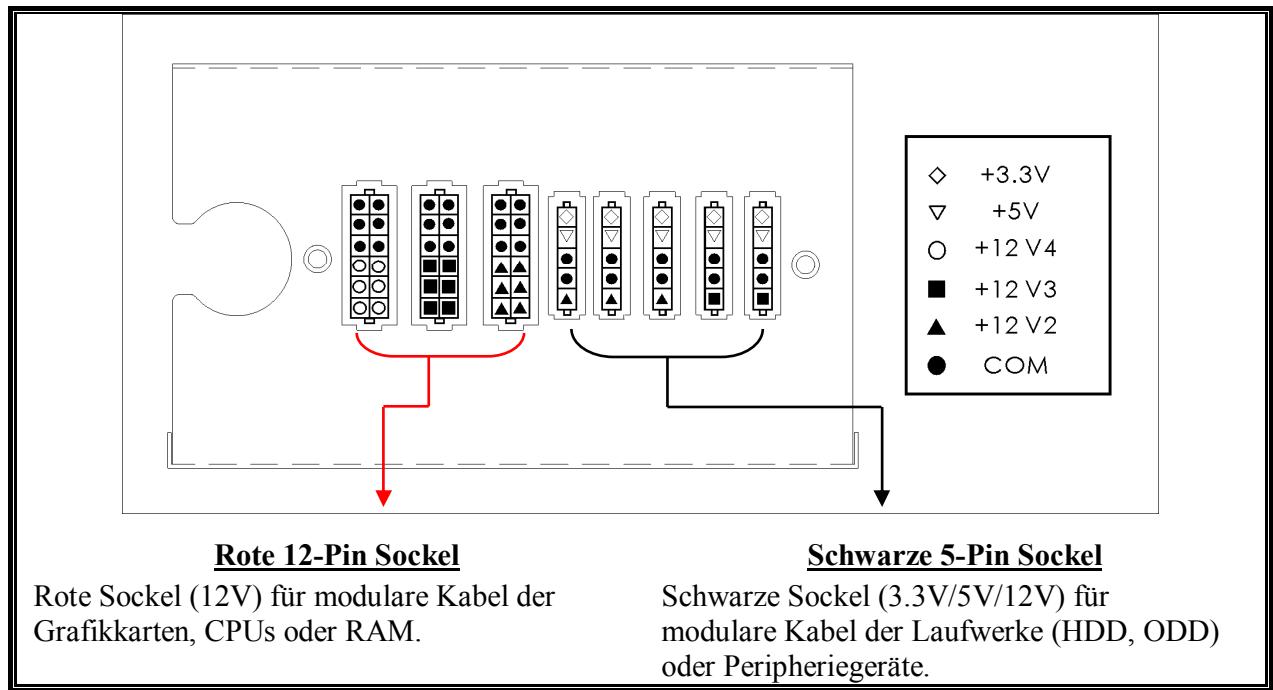

Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung.

(ERV550AWT-G / ERV650AWT-G)

(ERV750AWT-G / ERV850EWT-G /ERV1000EWT-G)

* Dieses Netzteil besitzt eine Überstromsicherung (OCP) auf jeder einzelnen 12V-Leitung. Wenn zu了许多 Komponenten an einer 12V-Leitung angeschlossen werden, kann es zur Auslösung der Überstromsicherungkommen. Daher achten Sieitte auf eine gleichmäßige Verteilung der Komponenten auf die einzelnen 12V-Leitungen, um optimale Stabilität und Sicherheit zu gewährleisten.

	24P Mainboard Natives Kabel, 12V Leitung versorgt durch 12V Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB's.
	8P CPU +12V Natives Kabel, 12V Leitung versorgt durch 12V1 (750/850/1000W) Unterstützt Multi-CPU Server/Workstation-Systeme und einzel ein-Socket Systeme.
	4+4P (8P) CPU +12V, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 Unterstützt Multi-CPU Server/Workstation-Systeme und einzel Hochleistungs-Einzel-CPU Systeme.
	4+4P (8P) CPU +12V, in “getrenntem Modus” Natives Kabel, 12V Leitung versorgt durch 12V1 4-Pin Konfiguration understands herkommenliche Einzel-CPU Systeme. Diese ausstehlich Stecker. Bitte verwenden Sie das Modul mit der „+12V" Markierung.
	6+2P (8P) PCI Express, in “kombiniertem Modus” Natives Kabel, 12V Leitung versorgt durch 12V4 (850/1000W) 8-pin Konfiguration understands die neuesten Grafikkarten, welche diesen 8-Pin PCI-E Stecker bestehtigen.
	6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express Natives Kabel, 12V Leitung versorgt durch 12V4 (850/1000W) 6-Pin Konfiguration understands die meisten Grafikkarten, welche diesen 6-Pin PCI-E Stecker bestehtigen.
	SATA #1 Für SATA/SAS-Laufwerke.
	4P Molex #2 Für IDE/SCSI/SAS-Laufwerke oder einzel AGP Grafikkarten mit traditionellem 4-Pin Stecker.
	FDD Für Floppy-Laufwerke oder einzel Erweiterungskarten.

1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schreiben Sie nur einen Stecker an! Lesen Sie ansonsten im Handbuch des Laufwerks nach!

2 Bei einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die Stromversorgung von Grafikkarten im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren hochleistungsfähigen Grafikkarten betreiben). Der Anschluss eines zusätzlichen 4-Pin-Molex-Steckers ist erforderlich. Details entnehmen Sieitte dem Benutzerhandbuch des Mainboards.

- MODULARE KABEL (im Lieferumfang enthalten)

Benutzen Sie nur original ENERMAX modulare Kabel für diesen PSU. Andere Kabel konnten das PSU und Ihr System beschädigen und den Garantieverlust zur Folge haben!

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Modules Kabel für 1 oder 2 Performance PCI Express Grafikkarten, welche 6P oder 8P PCI-E Stecker benötigen.

EMC019-G: 4 x SATA drives Modules Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Modules Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x FDD-Anschluss.

EMC021-G: 2 x SATA & 2 x 4P Molex Modules Kabel für SATA/SAS/IDE/SCSI-Laufwerke und Peripheriegeräte.

Die im Lieferumfang enthaltenen modularen Kabel konnen je nach Modell und Region variieren.
■ Wir bieten weitere optionale Kabel an.itte besuchen Sie unsere Websites: www.einermax.de.

Besonderer Hinweis für Systemintegratoren: Falls Ihr System besondere modulare

Kabelkonfigurationen oder Designs besteht, sprechen Sieitte mit einem ENERMAX

Vertriebsbeauftragten.

• VERBINDEN & ENTFERNEN VON MODULAREN KABELN

Modulare Kabel an das Netzteil anschließen Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils haben weiß Pfeilmarkierungen. Folgende Regeln machen die Anwendung einfach: 1. Schwarze Stecker zu schwarzen Sockeln und rote zu roten. 2. Pfeilmarkierung zu Pfeilmarkierung.

Modulare Kabel vom Netzteil entfernen Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen, pressen Sie bitten gegen die zwei Haken undziehen Sie den Stecker dann sanft hers aus.

EINSCHALTEN IHRES SYSTEMS

Vor dem Einsatzen Ohres Systems stellen Sieitte sicher, dass:

1. Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2. CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3. Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4. Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5. Das Systemgehäuse verschlüssen und verschraubt ist!
6. Drücken Sie am Netzteil den I/O-Schalter auf "I" (ON). Das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN

Dieses ENERMAX Netzteil verfügbar über zahlreiche Sicherheitsfunktionen. Im Fall der meisten abnormen Situationen wird sich das Netzteil zum Schutz Ihr gesamten PC-Systems automatisch abschalten, um Schaden zu vermeiden. In den meisten Situationen, in denen dies geschieht, ist eine Komponenten-Fehlfunktion oder Fehlverhalten die Ursache. In einer solchen Situation prüfen Sieitte zuerst ihre PC-Komponenten und die Umgebung auf Fehlfunktion(en), indem Sie folgenden ausschalten und/oder abtrennen:

1. I/O Schalter des Netzteils auf “O” & Kaltgerätekabel (Stromkabel) von der Steckdose und vom Netzteil trennen.
2. Berühren Sie das Netzteil vorsichtig, um zu prufen, ob es stark erhützt ist. Sollte dies der Fall sein, kann es eine Folge der Fehlfunktion von Gehäuse-oder Netzteilluftern sein oder durch eine ungenügende Anzahl von Gehäuseluftern oder eine falsche PC-Positionierung verursacht worden sein.
3. Warten Sie einige Minuten, bis sich das Netzteil abgekühlt hat.
4. Schliessen Sie wieder das Kaltgerätekabel (Stromkabel) an Steckdose und Netzteil an.
5. Schalten Sie den I/O-Schalter am Netzteil auf "I".
6. Prufen Sie nun, ob alle Lüfter Ihr's Systems arbeiten.
7. Kontaktieren Sieitte den technischen Support des Herstellers der Komponente, von der Sie glauben, dass Sie die Fehlfunktion verursacht (z.B.MB, Grafikkarte oder ENERMAX-Netzteil).

Falls Sie Fragen haben oder Support benötigen, wenden Sie sichitte an ihren Handler, ihre nachste ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarters Service Center!
