EAS01 - Dockingstation ENERMAX - Kostenlose Bedienungsanleitung

Produkttyp	Dockingstation
Marke	ENERMAX
Modell	EAS01
Abmessungen (ca.)	200 x 100 x 30 mm
Gewicht (ca.)	500 g
Stromversorgung	Externes Netzteil (12V/3A)
USB-Anschlüsse	3x USB 3.0 (Typ A) + 1x USB-C (nur Daten)
Videoausgänge	1x HDMI 2.0, 1x DisplayPort 1.2
Audioanschluss	3,5 mm Klinke (Kopfhörer/Mikrofon)
Ethernet	Gigabit LAN (RJ45)
Kartenleser	SD-Karte (SDHC/SDXC)
Kompatibles Betriebssystem	Windows 10/11, macOS 10.14 und neuer
Material	Kunststoff (schwarz)
Lieferumfang	Dockingstation, Netzteil, Bedienungsanleitung
Besondere Funktionen	Überhitzungsschutz, Kurzschlussschutz
Wartung und Reinigung	Mit trockenem, weichem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nicht öffnen, von Wasser fernhalten, nur mit mitgeliefertem Netzteil betreiben
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen
Garantie	2 Jahre Herstellergarantie

Häufig gestellte Fragen - EAS01 ENERMAX

Wie schließe ich die Dockingstation an meinen Laptop an?

Verbinden Sie das mitgelieferte USB-C-Kabel der Dockingstation mit einem USB-C-Anschluss Ihres Laptops. Bei älteren Laptops ohne USB-C kann ein Adapter erforderlich sein. Schalten Sie dann die Dockingstation über das Netzteil ein.

Unterstützt die Dockingstation das Laden meines Laptops?

Ja, die Dockingstation kann Ihren Laptop über USB-C mit Strom versorgen, sofern Ihr Laptop Power Delivery (PD) unterstützt. Die maximale Ladeleistung beträgt 60 Watt.

Welche Auflösungen werden unterstützt?

Über HDMI sind Auflösungen bis 4K bei 60 Hz möglich, über DisplayPort ebenfalls 4K bei 60 Hz. Die Dockingstation kann einen oder zwei externe Monitore gleichzeitig ansteuern.

Kann ich die Dockingstation mit einem MacBook verwenden?

Ja, die Dockingstation ist mit MacBooks ab 2016 (USB-C) kompatibel, sofern diese macOS 10.14 oder neuer verwenden. Einige Funktionen wie USB-C Laden funktionieren möglicherweise nicht mit älteren Modellen.

Muss ich Treiber installieren?

In der Regel nicht. Windows und macOS erkennen die Dockingstation automatisch. Für erweiterte Funktionen wie Ethernet oder Audio können automatische Treiber geladen werden.

Wie reinige ich die Dockingstation richtig?

Trennen Sie die Dockingstation vom Stromnetz. Reinigen Sie die Oberfläche mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Was tun, wenn die Dockingstation überhitzt?

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Betreiben Sie das Gerät auf einer harten, ebenen Fläche. Bei anhaltender Überhitzung trennen Sie die Stromversorgung und kontaktieren den Kundendienst.

Kann ich mehrere Monitore gleichzeitig anschließen?

Ja, Sie können einen Monitor über HDMI und einen zweiten über DisplayPort anschließen. Beide können gleichzeitig betrieben werden (abhängig von der Grafikkarte Ihres Laptops).

Funktioniert die Dockingstation auch mit Linux?

Eine eingeschränkte Kompatibilität ist möglich. Grundlegende Funktionen wie USB und Videoübertragung werden oft unterstützt, aber Ethernet und Audio erfordern möglicherweise manuelle Treiberkonfiguration. Eine vollständige Kompatibilität kann nicht garantiert werden.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befinden sich die Dockingstation, ein externes Netzteil mit Kabel, ein USB-C-Kabel (zur Verbindung mit dem Laptop) und eine Bedienungsanleitung.

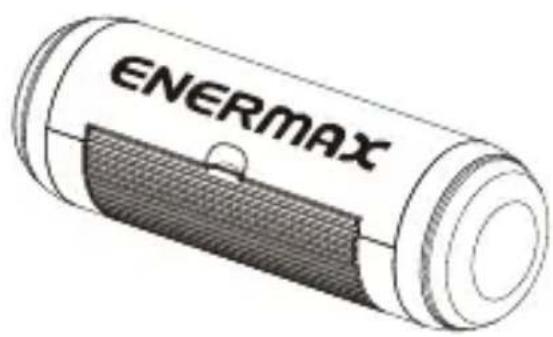

BEDIENUNGSANLEITUNG EAS01 ENERMAX

DE. Kurzanleitung 38

* Haken & Saugnäpfe im Lieferumfang

Flexible Halterung für unterschiedliche Anwendungsbereiche

* Das Gerät unterstützt Bluetooth,

Micro-SD-Karten sowie AUX-in als Audioquelle.

* Integrierter Tablet-Halter:

Nutze den EAS01 bei Bedarf als Halter für dein Tablet oder Smartphone

①

2

1. Gerät ein- und ausschalten

Um das Gerät ein- oder auszuschalten schieben Sie den Schalter ⑦ auf die ON- oder OFF-Position. Beim Einschalten wird eine kurze Willkommensnachricht ("You enter the Bluetooth/play mode.") abgespielt.

** Hinweis:

Bitte laden Sie den Akku vollständig auf, bevor Sie den EAS01 in Betrieb nehmen.

2. Bluetooth-Synchronisierung

Aktivieren Sie bei Ihrem Smartphone oder Tablet die Bluetooth-Funktion, suchen Sie nach dem "EAS01" und fügen Sie es hinzu. Wenn die Synchronisierung erfolgreich war, ertönt die Nachricht "Connection is ok." und die Bluetooth-Anzeige hört auf zu blinken und leuchtet durchgängig.

** Hinweis:

EAS01 speichert bis zu 8 Bluetooth-fähige Geräte und kann automatisch mit dem nächstliegenden verbunden werden.

3. NFC-Synchronisierung (Near Field Communication Technology)

Um den EAS01 per NFC mit dem Smartphone oder Tablet zu verbinden, aktivieren Sie bitte die Bluetooth- und NFC-Funktionen und berühren Sie mit Ihrem Gerät das NFC-Symbol auf dem EAS01. Innerhalb weniger Sekunden sollte Ihr Gerät den EAS01 in Reichweite erkennen. Fügen Sie den EAS01 hinzu, um die Synchronisierung abzuschließen.

4. AUX-in-Schnittstelle

Sie können am EAS01 auch Audiogeräte mit 3,5-mm-AUX-in-Klinkenstecker anschließen. Nutzen Sie dazu das mitgelieferte 3,5-mm-Audiokabel und verbinden Sie Ihr Gerät mit dem AUX-in-Port ⑤ am EAS01.

**Hinweis:

Während des AUX-in-Betriebes drücken Sie bitte ⑨ für die Stummschaltung.

5. Abspielen von TF-Karten

Schieben Sie die TF-Karte in den TF-Micro-SD-Schacht ④ am EAS01. Das Gerät wird automatisch die Musik von der TF-Karte abspielen.

6. Lautstärkeregelung

Um die Lautstärke des EAS01 zu regulieren, halten Sie bitte die Taste volume + ③ oder volume - ⑪ gedrückt.

7. Abspielen von Musik & Pause

Drücken Sie kurz die Taste ⑨, um Ihre Musik abzuspieln oder anzuhalten. Im AUX-in-Betrieb dient die Taste ⑨ zur Stummschaltung.

8. Rufanahme

Bei bestehender Bluetooth-Verbindung können über den EAS001 Anrufe entgegengenommen werden. Nehmen Sie den Anruf mit der Taste ⑨ entgegen und beenden Sie den Anruf durch nochmaliges Drücken der Taste.

Wenn Sie einen eingehenden Anruf ignorieren möchten halten Sie die Taste ⑨ länger gedrückt.

** Hinweis:

Im AUX-in-Betrieb ist diese Funktion inaktiv.

9. Titelauswahl

Drücken Sie kurz die Taste “previous” ③ oder “next” ①, um den vorherigen oder folgenden Titel auszuwählen.

** Hinweis:

Im AUX-in-Betrieb ist diese Funktion inaktiv.

10. Auswahl der Audioquelle

Um die Audioquelle auszuwählen drücken Sie die Taste 10 für 3 Sekunden.

Auf diese Weise können Sie zwischen den Eingabequellen TF-Karte → AUX-in → Bluetooth hin- und herschalten.

Eigenschaften

1. Kabellose Bluetooth-2.1+EDR Technologie

Bis zu 10 Meter (30 Fuß) Reichweite, schnelle Synchronisierung und sichere Datenverschlüsselung.

2. Einfache Berührung zur NFC-Synchronisierung

Berühre den EAS01 mit einem Gerät mit aktiver NFC-Funktion und stelle schnell und einfach eine Verbindung zwischen beiden Geräten her.

3. Wiederaufladbarer Lithium-Ionen-Akku

8 Stunden pures Musikvergnügen dank starkem Lithium-Ionen-Akku. Ladestandsanzeige bei Verwendung eines iOS-Gerätes.

4. Integriertes Mikrofon

Verwende den EAS01 als Freisprecheinrichtung für eingehende Anrufe oder Konferenzschaltungen.

5. Integrierter Tablet-Halter:

Nutze den EAS01 bei Bedarf als Halter für dein Tablet oder Smartphone

6. Haken & Saugnäpfe im Lieferumfang

Flexible Halterung für unterschiedliche Anwendungsbereiche

7. Drei Schnittstellen zur Audiowiedergabe:

Das Gerät unterstützt Bluetooth, Micro-SD-Karten sowie AUX-in als Audioquelle.

Technische Daten

Technische Audiodaten
Ausgangsleistung	2 x 3 Watt
Frequenzbereich	120Hz – 20kHz
Maximaler Schalldruck	88 dB
Signal-Rausch-Verhältnis	70 dB
Durchmesser der Lautsprecher	∅4cm Breitband

Allgemeine technische Daten
Akku-Typ	Wiederaufladbarer Lithium-Ionen-Akku (1000mAh, 3,7V)
Akku-Laufzeit (ca.)	Audio-Wiedergabe ca. 6~8 Stunden (bei 50% Lautstärkevolumen)
Akku-Ladedauer	ca. 4~5 Stunden
Farbe	Rot / Blau / Schwarz
Abmessungen	∅60 mm * 181 mm
Gewicht	280 g

Technische Verbindungsdaten
Bluetooth-Technologie	Ver 2.1 + EDR
Bluetooth-Frequenzbereich	2,402 GHz – 2,480 GHz
Unterstützte Profile	A2DP, AVRCP, HFP, HSP, OPP
Modulation	PSK 3Mbps, π/4-DQPSK, 8DPSK
Sendeleistung	Power Class 2
Signalreichweite	30 ft (10 m)
