INSTRUKCJA OBSŁUGI DEE 1803 DIMPLEX

Instrukcja montażu i użytkowania

Podgrzewacz przepływowy

Instrukcja montażu i użytkowania

Podgrzewacz przepływowy

Instrukcja montażu i użytkowania

Podgrzewacz przepływowy

Instrukcja montażu i użytkowania

Podgrzewacz przepływowy

Odpowietrzyć – 1 minutę! warm

Odpowietrzyć – 1 minutę! warm

Odpowietrzyć – 1 minutę! warm

Odpowietrzyć – 1 minutę! warm

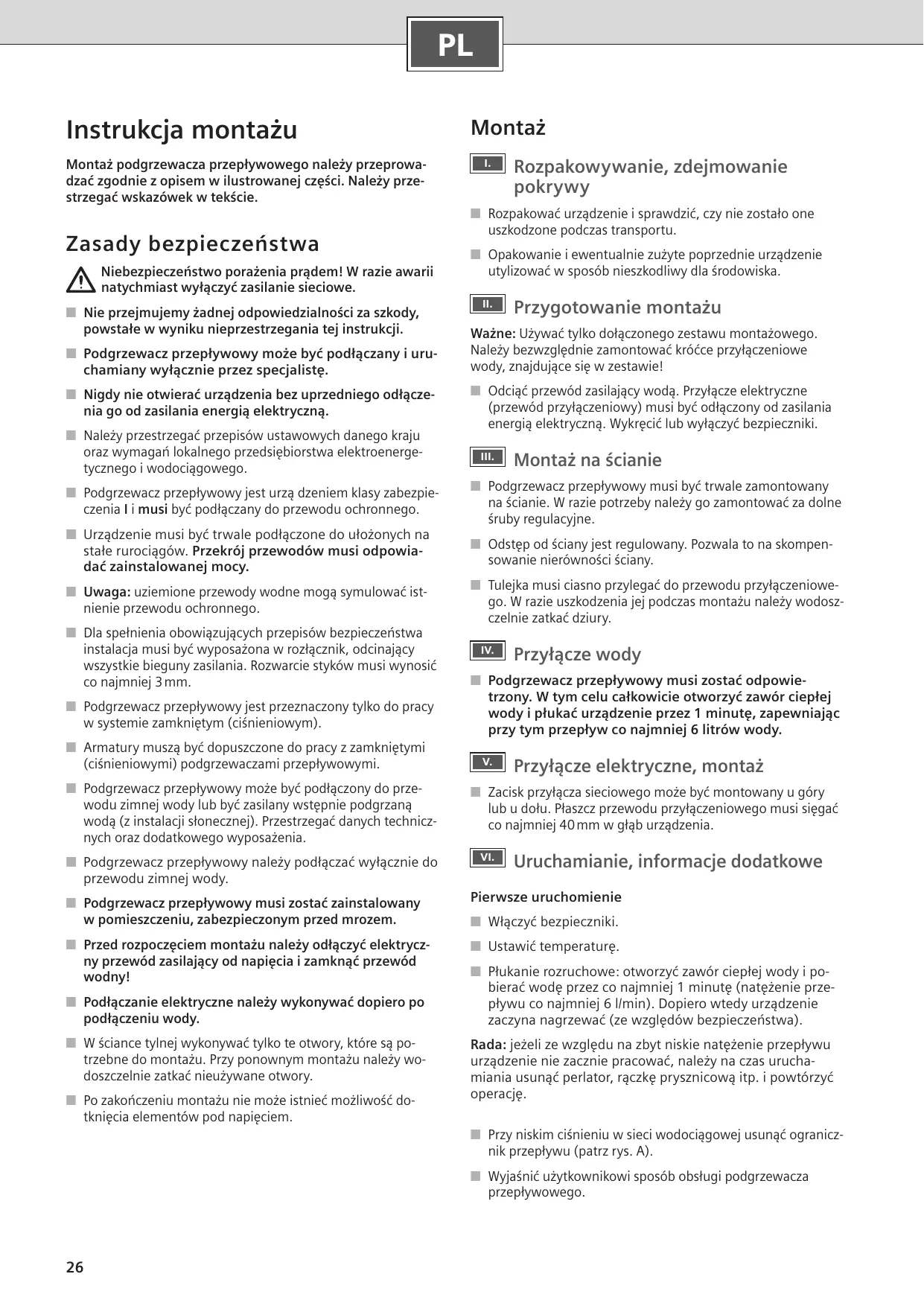

PL Instrukcja montażu Montaż podgrzewacza przepływowego należy przeprowadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.

Zasady bezpieczeństwa Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. ■ Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji. ■ Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę. ■ Nigdy nie otwierać urządzenia bez uprzedniego odłączenia go od zasilania energią elektryczną. ■ Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego.

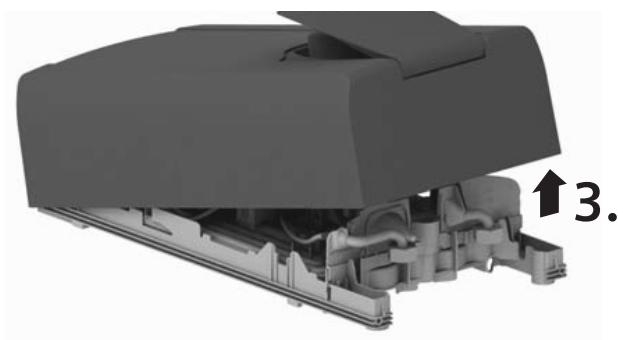

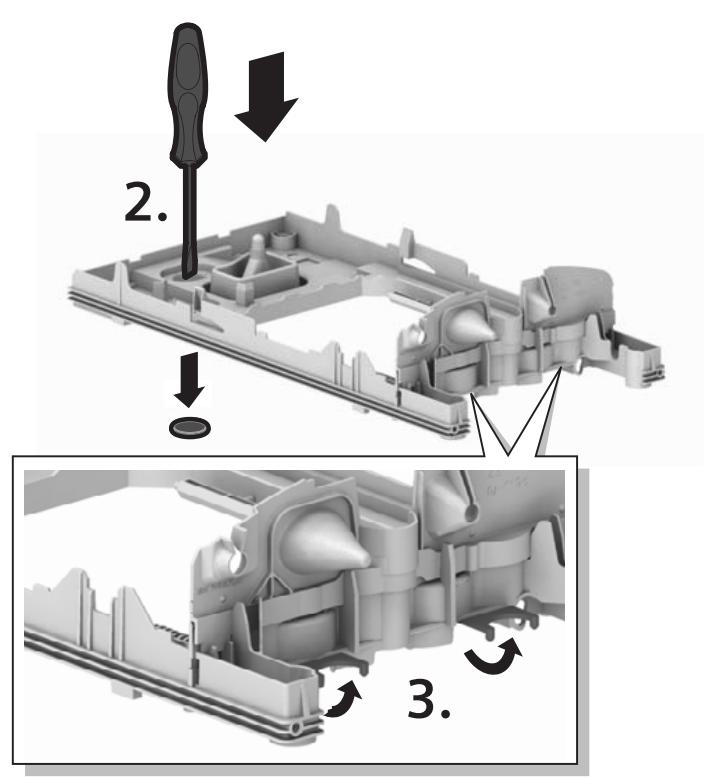

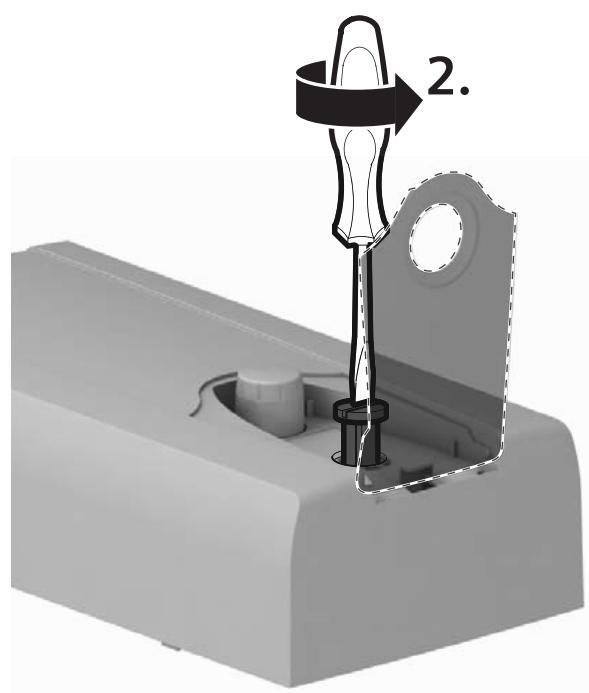

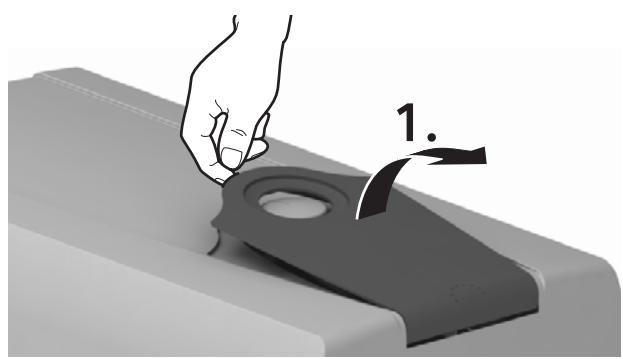

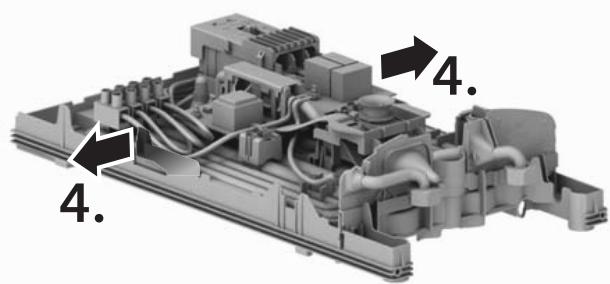

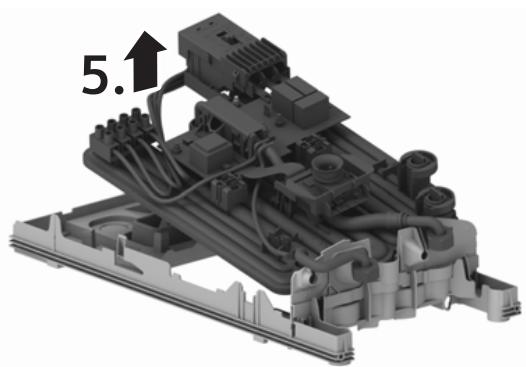

Rozpakowywanie, zdejmowanie pokrywy

■ Rozpakować urządzenie i sprawdzić, czy nie zostało one uszkodzone podczas transportu. ■ Opakowanie i ewentualnie zużyte poprzednie urządzenie utylizować w sposób nieszkodliwy dla środowiska. II.

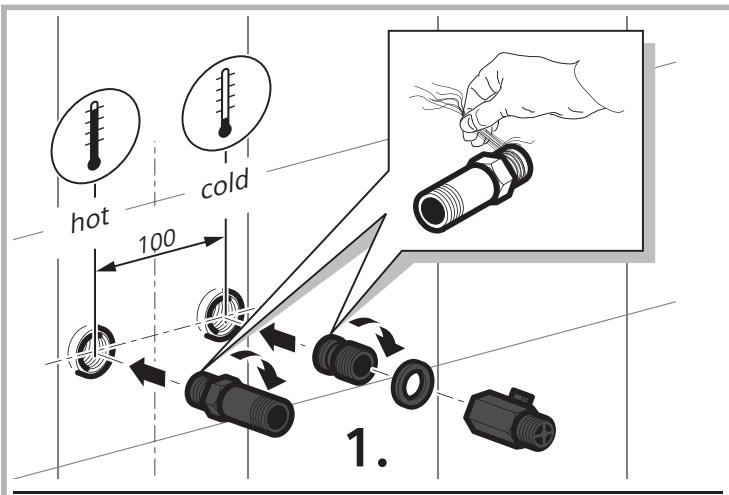

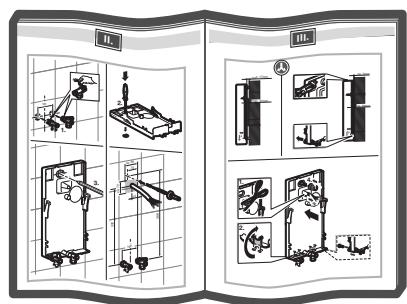

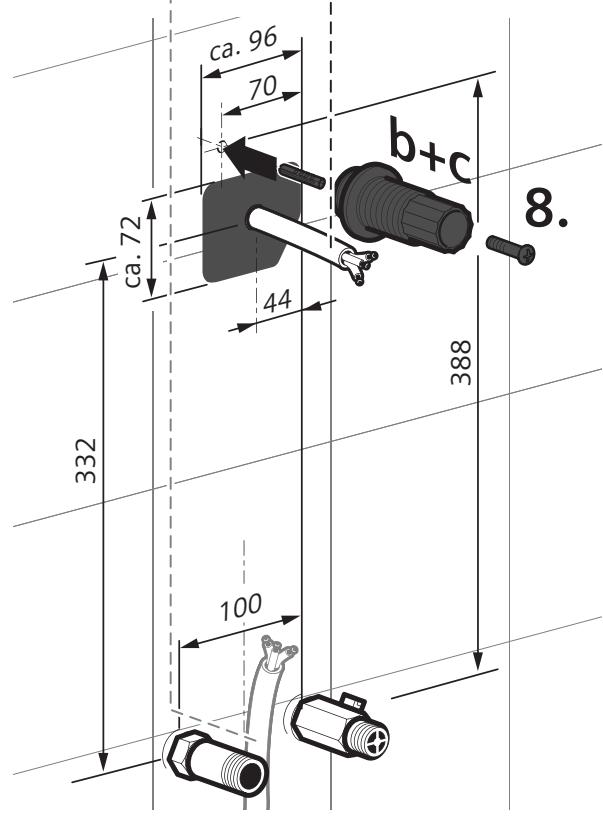

Przygotowanie montażu

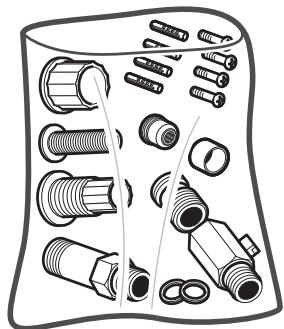

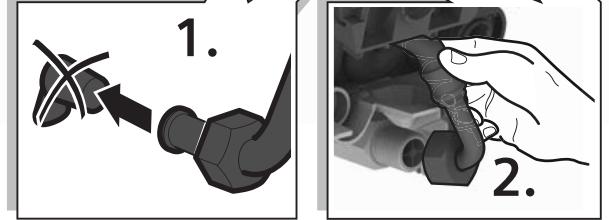

Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie! ■ Odciąć przewód zasilający wodą. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki. III.

■ Podgrzewacz przepływowy jest urzą dzeniem klasy zabezpieczenia I i musi być podłączany do przewodu ochronnego.

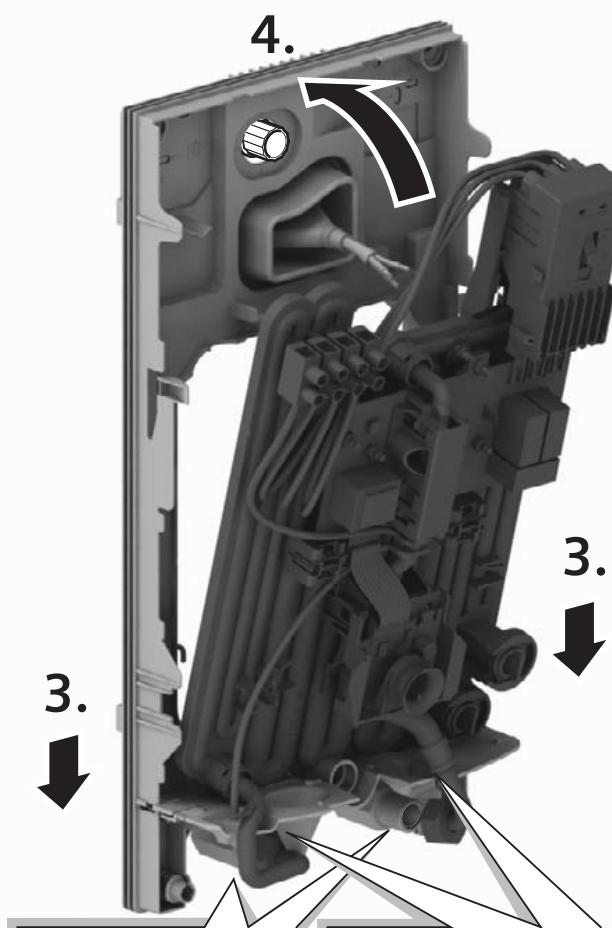

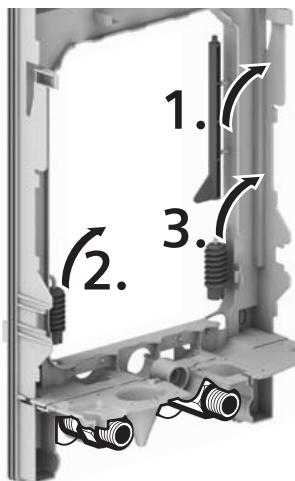

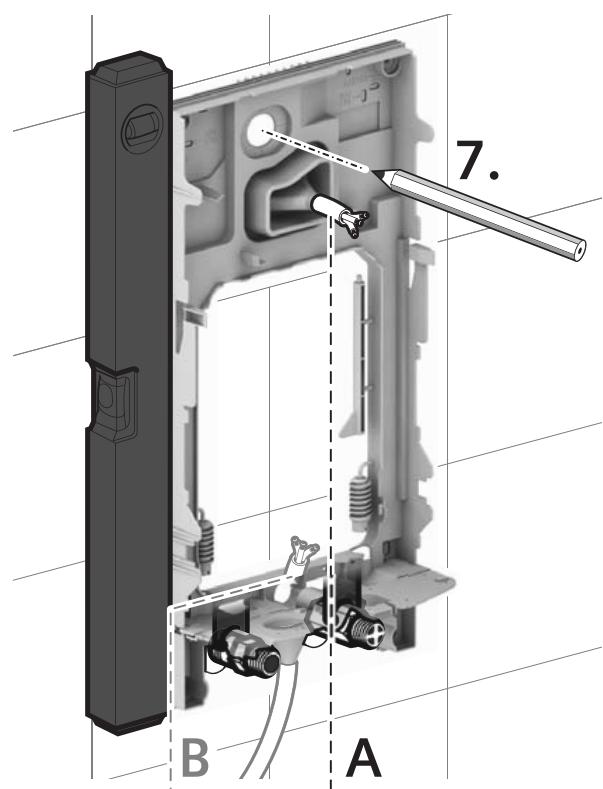

■ Podgrzewacz przepływowy musi być trwale zamontowany na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne.

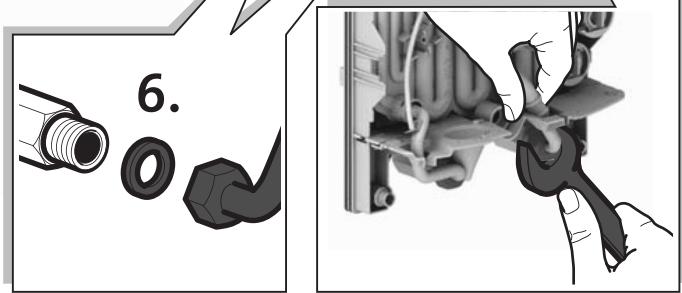

■ Urządzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowiadać zainstalowanej mocy.

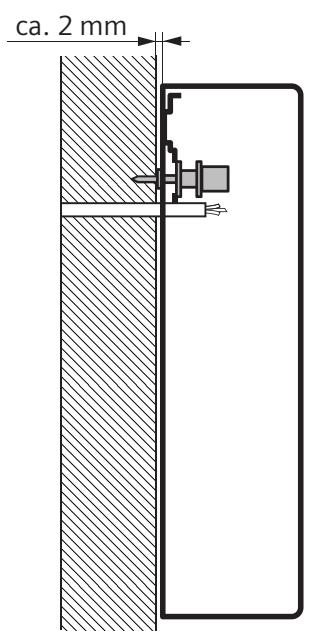

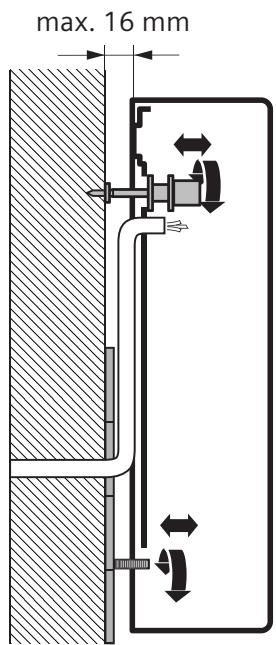

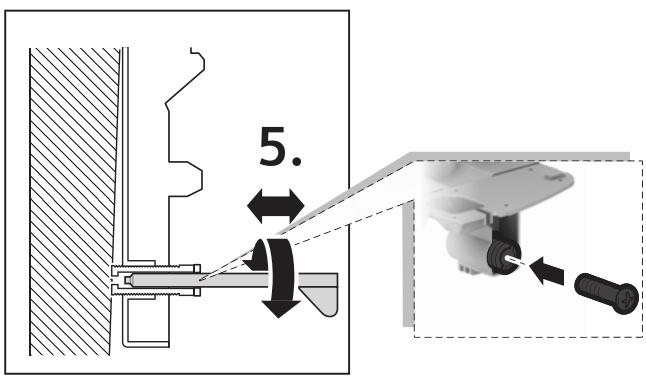

■ Odstęp od ściany jest regulowany. Pozwala to na skompensowanie nierówności ściany.

■ Uwaga: uziemione przewody wodne mogą symulować istnienie przewodu ochronnego.

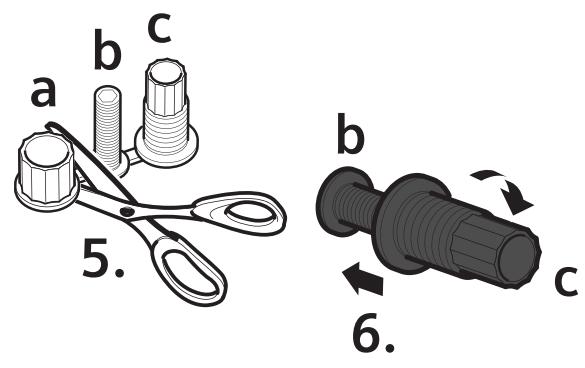

■ Tulejka musi ciasno przylegać do przewodu przyłączeniowego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie zatkać dziury.

■ Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm. ■ Podgrzewacz przepływowy jest przeznaczony tylko do pracy w systemie zamkniętym (ciśnieniowym). ■ Armatury muszą być dopuszczone do pracy z zamkniętymi (ciśnieniowymi) podgrzewaczami przepływowymi. ■ Podgrzewacz przepływowy może być podłączony do przewodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych technicznych oraz dodatkowego wyposażenia. ■ Podgrzewacz przepływowy należy podłączać wyłącznie do przewodu zimnej wody.

■ Podgrzewacz przepływowy musi zostać odpowietrzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody. V.

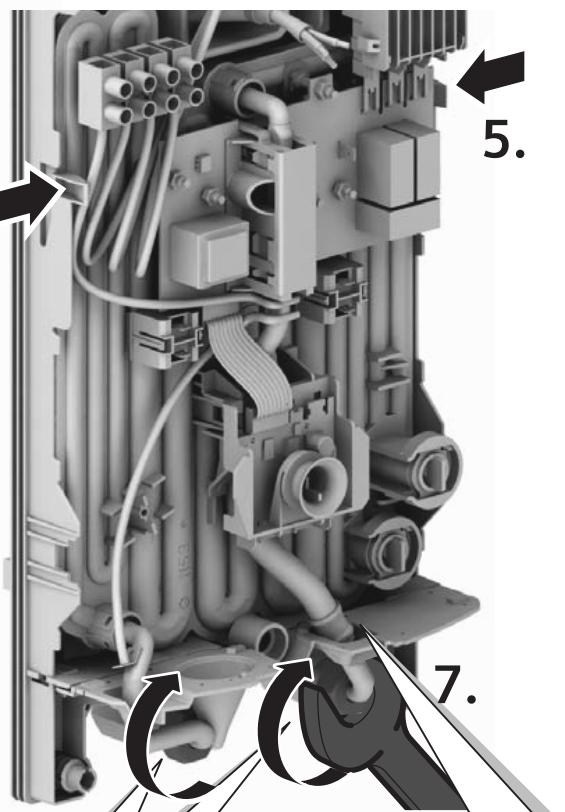

Przyłącze elektryczne, montaż

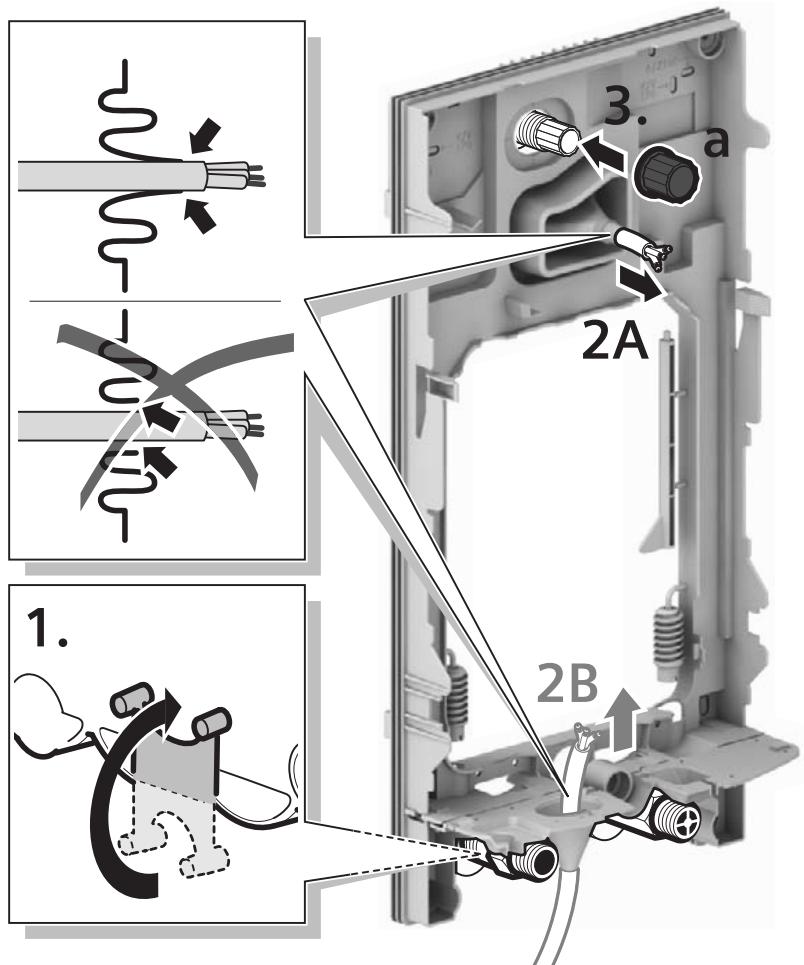

■ Zacisk przyłącza sieciowego może być montowany u góry lub u dołu. Płaszcz przewodu przyłączeniowego musi sięgać co najmniej 40 mm w głąb urządzenia. VI.

Uruchamianie, informacje dodatkowe

■ Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem.

Pierwsze uruchomienie

■ Przed rozpoczęciem montażu należy odłączyć elektryczny przewód zasilający od napięcia i zamknąć przewód wodny!

■ Ustawić temperaturę.

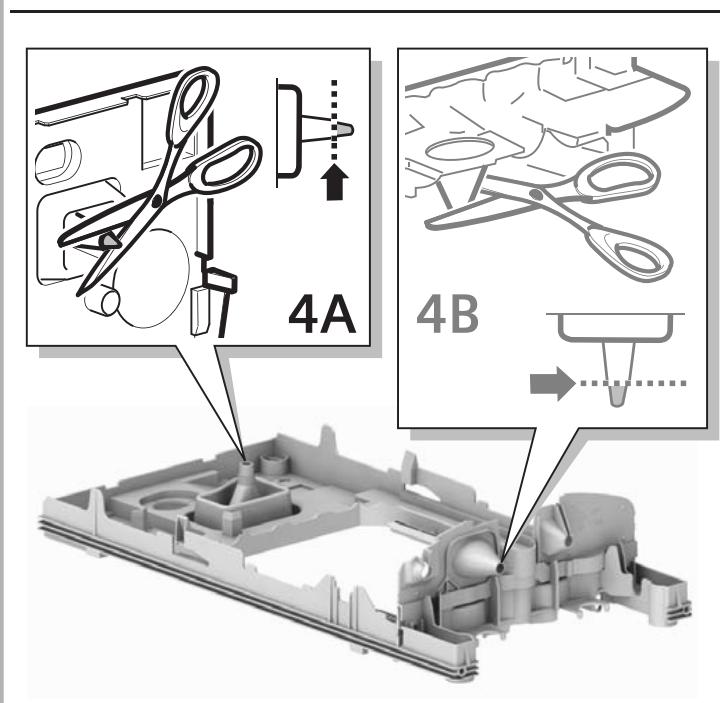

■ Podłączanie elektryczne należy wykonywać dopiero po podłączeniu wody. ■ W ściance tylnej wykonywać tylko te otwory, które są potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory. ■ Po zakończeniu montażu nie może istnieć możliwość dotknięcia elementów pod napięciem.

■ Włączyć bezpieczniki.

■ Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa). Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. ■ Przy niskim ciśnieniu w sieci wodociągowej usunąć ogranicznik przepływu (patrz rys. A). ■ Wyjaśnić użytkownikowi sposób obsługi podgrzewacza przepływowego.

PL Jeżeli ze względu na za niskie ciśnienie w sieci wodociągowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

A D Układ priorytetowy do kombinacji z zasobnikowymi termami elektrycznymi: Do pracy w układzie priorytetowym konieczny jest specjalny przekaźnik odciążający BZ 45L20 (wyposażenie dodatkowe). Inne, istniejące już przekaźniki odciążania, mogą wykazywać błędy działania (za wyjątkiem elektronicznych przekaźników odciążania).

B Dioda LED Stan pracy urządzenia

ustawiona temperatura nie jest osiągana (za duży przepływ w stosunku do mocy przyłączeniowej)

Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.

C Wskazanie stanu pracy na urządzeniu

E Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody. Wyjąć sitko i oczyścić go albo usunąć kamień. Patrz rys. E 1–3.

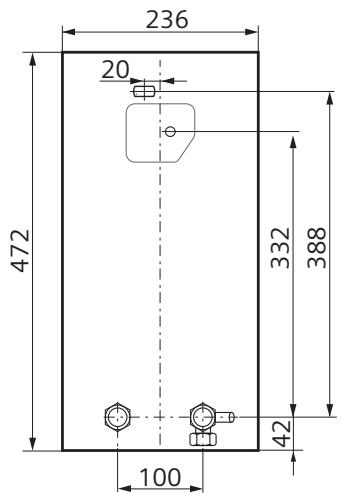

Dane techniczne DEE 1803

Minimalny przekrój przewodów

Włączające ciśnienie przepływu *

Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C

Maksymalnie dopuszczalna temperatura zasilania

Maksymalna impedancja sieci w miejscu podłączenia

Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury

* Należy doliczyć do tego spadek ciśnienia w baterii

Wyposażenie dodatkowe 236

■ Zestaw rurowy DLE 02RBS: do stosowania podgrzewacza przepływowego jako urządzenia podstołowego ■ Łącznik priorytetowy (przekaźnik odciążania): do pracy w układzie priorytetowym

■ Zestaw montażowy DLE 02AP: do instalacji natynkowych

PL Instrukcja obsługi Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi!

Zasady bezpieczeństwa ■ To urządzenie jest przeznaczone do stosowania w gospodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakładach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych hotelach i innych placówkach mieszkaniowych. Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. ■ Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji. ■ Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę. ■ Aby uniknąć zagrożeń, naprawy mogą być wykonywane wyłącznie przez specjalistę.

W przypadku używania baterii termostatycznej, dla uzyskania wyższych temperatur lub przy większych ilościach zużywanej wody, zaleca się następujące ustawienia, np.: Mycie naczyń Sprzątanie kąpiel w wannie

■ Zawór ciepłej wody całkowicie otworzyć. Podgrzewacz przepływowy włącza się automatycznie i podgrzewa wodę, jeżeli zawór ciepłej wody jest otwarty. Po zamknięciu zaworu ciepłej wody urządzenie samo się wyłącza. Przy zmianie temperatury dopływu zmienia się też odpowiednio temperatura wypływu.

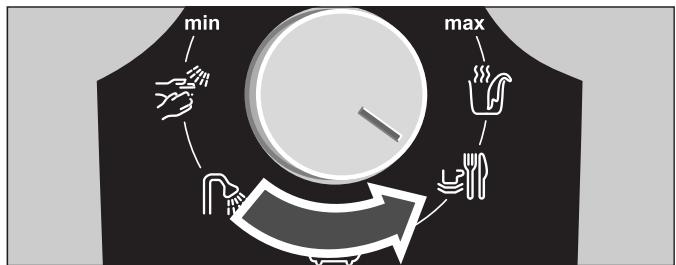

Podwyższanie temperatury wody

■ Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem. ■ Osoby (również dzieci) o upośledzeniach fizycznych, psychicznych lub umysłowych albo z niewystarczającym doświadczeniem i wiedzą nie mogą obsługiwać tego urządzenia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo. ■ Nie dopuszczać dzieci do urządzenia. Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem. ■ Bateria i rura ciepłej wody mogą się bardzo nagrzewać. ■ W razie awarii należy natychmiast wyłączyć bezpiecznik. W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzowany zakład specjalistyczny.

Jeśli przy maksymalnym odkręceniu kurka nie można uzyskać wyższej temperatury, oznacza to, że przez urządzenie przepływa więcej wody, niż ogrzewacz jest zdolny ogrzać. W tym przypadku należy zmniejszyć strumień wody.

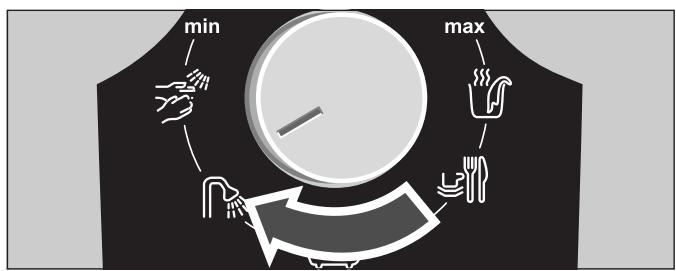

Obniżanie temperatury wody

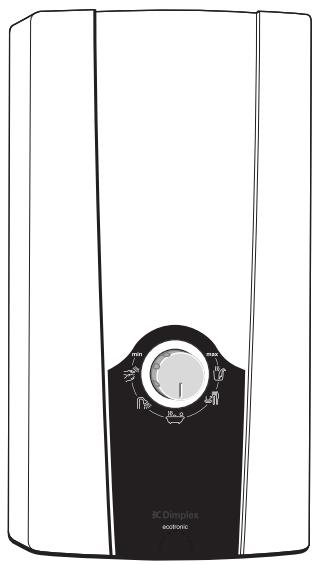

Pańskie nowe urządzenie Elektroniczny ogrzewacz przepływowy ogrzewa wodę podczas gdy przepływa ona przez urządzenie.

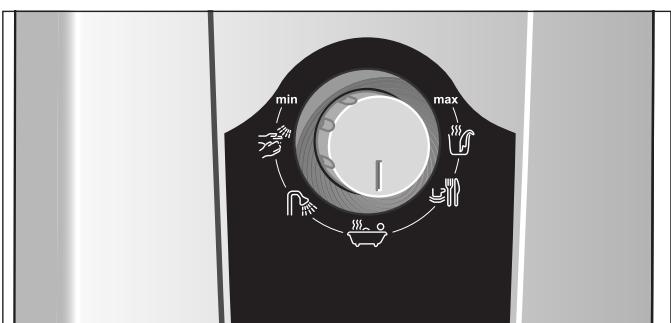

Obsługa podgrzewacza przepływowego Temperatura ciepłej wody może być ustawiona bezstopniowo na ogrzewaczu elektronicznym:

Uruchomienie urządzenia po wyłączeniu dopływu wody ■ Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki w instalacji domowej). ■ Zawór ciepej wody otworzyć na tak długo, aż powietrze wypchnięte zostanie całkowicie z przewodów rurowych. ■ Ponownie włączyć bezpieczniki. Urządzenie jest gotowe do pracy.

PL Oszczędność energii

■ Preferowaną temperaturę wody należy ustawić bezpośrednio na ogrzewaczu.

Urządzenie wycierać wilgotną ścierką. Nie używać żadnych ostrych, ani szorujących środków czyszczących!

Dodatkowe dopuszczanie zimnej wody przy zbyt gorącej powoduje niepotrzebne zużycie wody i energii. Przy ok 40 °C (ustawienie wybieracza temperatury urządzenie pracuje najbardziej ekonomicznie.

Co zrobić w przypadku zakłócenia? Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepotrzebnego wzywania serwisu. Usterka Za mały strumień przepływu wody.

Ustawiona temperatura wody nie jest osiągana.

Woda nie staje się wystarczająco ciepła.

Przyczyna Zatkane sitko w zaworze wody lub w głowicy natryskowej. Sitko w bloku grzewczym jest zatkane. Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody. Podgrzewacz przepływowy jest podłączony do baterii termostatycznej. Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.

Zadziałał bezpiecznik instalacji domowej. Zadziałał bezpiecznik samoczynny urządzenia.

Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.

Przez chwilę płynie zimna woda.

Praca w zimie: w zimie nie jest już osiągana wymagana temperatura na wylocie. Urządzenie nie jest uruchamiane (nie grzeje), nie płynie ciepła woda.

Detekcja powietrza w urządzeniu wykrywa powietrze w wodzie i krótkotrwale wyłącza moc grzewczą. Spadła temperatura zasilania.

Awaria zasilania lub pierwsze uruchomienie.

Środki zaradcze Wyjąć sitko i oczyścić go albo usunąć kamień. Zlecić specjaliście oczyszczenie sitka. Wyjąć sitko i oczyścić go albo usunąć kamień. Ustawić temperaturę w podgrzewaczu przepływowym na „maks.”.

Zmniejszyć strumień przepływu w baterii. Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Sprawdzić bezpiecznik instalacji domowej. Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urządzenia. Sprawdzić dopuszczalną temperaturę zasilania. Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy Po kilku sekundach podgrzewacz przepływowy automatycznie rozpoczyna normalną pracę.

Na tyle zredukować strumień wody, pobieranej z armatury, aż osiągnięta zostanie wymagana temperatura ciepłej wody. Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).

Specjalista Specjalista Klient

Automatyka w podgrzewaczu przepływowym Klient

Jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.

PL Serwis Wzywając serwis należy podać numer E i numer FD posiadanego urządzenia.

Ekologiczna utylizacja To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja Urządzenie podlega warunkom gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Zastrzega się prawo wprowadzania zmian. Warunki gwarancji Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów“.
