Type de produit	Chauffe-eau instantané électronique
Marque	Dimplex
Modèle	DEE 1803
Puissance nominale	18 kW
Tension nominale	400 V triphasé
Protection par fusibles	32 A
Section de câble minimale	4 mm²
Débit d'eau chaude (ΔT 26°C)	9,9 L/min
Débit d'eau chaude (ΔT 48°C)	5,4 L/min
Débit d'enclenchement	2,6 L/min
Pression d'écoulement minimale	0,025 MPa (0,25 bar)
Pression nominale maximale	1,0 MPa (10 bar)
Température maximale d'entrée	20 °C
Classe de protection	I
Type de pose	Mural (fixation solide)
Raccordement électrique	Borne de branchement (haut ou bas)
Raccordement d'eau	Conduite d'eau froide uniquement, circuit fermé
Fonctionnalités	Réglage continu de température, purge de démarrage, sécurité électronique
Entretien	Nettoyage avec chiffon humide ; détartrage du crible si nécessaire
Garantie	Selon conditions du distributeur

FOIRE AUX QUESTIONS - DEE 1803 DIMPLEX

Comment installer le DEE 1803 ?

L'installation doit être réalisée par un installateur agréé. Montez l'appareil solidement au mur, raccordez d'abord l'eau froide (circuit fermé) puis l'alimentation électrique (400 V triphasé avec fil de terre). Avant la première mise en service, effectuez une purge en ouvrant le robinet d'eau chaude pendant au moins 1 minute avec un débit de 6 L/min.

Que faire si l'eau n'est pas assez chaude ?

Vérifiez que le fusible de l'installation domestique n'a pas sauté. Si le débit est trop élevé, fermez partiellement le robinet d'eau chaude. En hiver, la température d'arrivée plus froide peut nécessiter de réduire le débit. Si le problème persiste, faites contrôler le coupe-circuit automatique par un technicien.

Pourquoi le débit d'eau est-il trop faible ?

Le crible du robinet, de la pomme de douche ou du bloc chauffant peut être bouché. Nettoyez ou détartrez le crible. Si le crible en aval du clapet anti-retour est obstrué, faites-le nettoyer par un technicien spécialisé.

L'appareil ne se met pas en route, que faire ?

Assurez-vous que l'alimentation électrique est rétablie (fusibles). Effectuez une purge de démarrage : ouvrez le robinet d'eau chaude pendant au moins 1 minute avec un débit d'au moins 6 L/min. Si le débit est insuffisant, retirez le brise-jet ou la pomme de douche et répétez l'opération.

Comment nettoyer l'appareil ?

Essuyez l'appareil avec un chiffon humide. N'utilisez jamais de détergent abrasif ou récurant. Pour le détartrage, retirez le crible et nettoyez-le ou décalcifiez-le si nécessaire.

Que faire en cas de gel ou d'hiver ?

L'appareil doit être installé dans un local exempt de gel. Si la température de sortie souhaitée n'est pas atteinte en hiver, réduisez le débit d'eau au robinet jusqu'à ce que la température désirée soit obtenue.

Comment régler la température de l'eau ?

Utilisez le sélecteur de température sur l'appareil pour un réglage continu. Pour une utilisation économique, réglez la température directement sur le chauffe-eau plutôt que d'ajouter de l'eau froide. La position recommandée pour des économies d'énergie est 40 °C.

Pourquoi l'eau froide coule-t-elle brièvement ?

C'est normal lorsque l'appareil détecte de l'air dans l'eau. Le chauffe-eau coupe brièvement la puissance chauffante puis se remet en marche automatiquement après quelques secondes.

Comment économiser de l'énergie avec cet appareil ?

Réglez la température de l'eau directement sur l'appareil à 40 °C (position R). Évitez d'ajouter de l'eau froide si l'eau est trop chaude : cela gaspille de l'eau et de l'énergie. Un mitigeur thermostatique peut aussi améliorer l'efficacité.

Que faire après une coupure d'eau ?

Mettez l'appareil hors tension (désenclenchez les fusibles). Ouvrez le robinet d'eau chaude jusqu'à ce que l'air soit purgé de la conduite. Réenclenchez les fusibles. L'appareil est alors prêt à fonctionner.

MODE D'EMPLOI DEE 1803 DIMPLEX

Notice de montage et d'utilisation

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

Consignes de sécurité

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur. ■ Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice. Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané. N'ouvrez jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil. Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité. Le chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre. L'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de cable doit correspondre à la puissance à installer. Exemple : Les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre. Afin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum. Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression). La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression). Ne raccordez le chauffe-eau instantané qu'à une conduite d'eau froide. Le chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW. Installez le chauffe-eau uniquement dans un local exempt de gel. Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau! Procédez d'abord au raccordement de l'eau, puis au raccordement électrique. Pratiquez dans la paroi arrêté uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches. Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.

Déballage/enlèvement du capot

Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport. Éliminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

Préparation du montage

Important : N'utilise que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées !

Coupez l'arrivée d'eau. Le raccord électrique (cable de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.

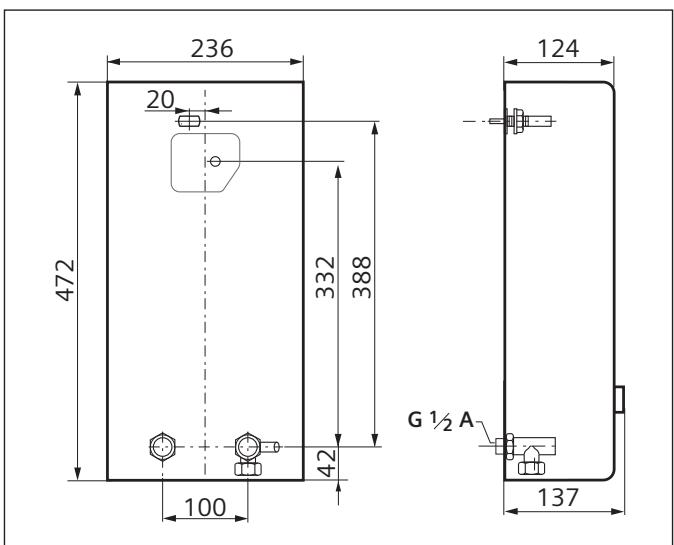

Montage mural

Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures. L'écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur. La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.

Raccordement de l'eau

Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.

Branchement électrique/montage

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40mm dans l'appareil.

Première mise en service

Réenclore les fusions. Régler la température. Purge de démarrage: ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (SECURITY).

Astuce: si l'appareil ne démarre pas en raison d'un débit trop faible, restaurer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.

Lors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A). ■ Expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit.

Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation : Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonctions erronées.

Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.

Affichage de statut sur l'appareil

DEL	Statut de l'appareil
Déactivée	Déactivé
Allumée	Mise en service
Clignotement lent (1/s)	L'appareil chauffe
Clignotement rapide (4/s)	La température régée n'est pas obtenue (le début d'eau pour la puissance de raccordement est trop élevé).

Le crible en aval du clapet anti-retour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1-3.

Données techniques

		DEE 1803	DEE 2103	DEE 2403
Puisance nominale	[kW]	18	21	24
Tension nominale	[V]	400	400	400
Protection par fusibles	[A]	32	32	40
Section de cable minimale	[mm²]	4	4	6
Débit d'eau chaude pour puissance nominale pour une augmentation de température de
12 °C à 38 °C	[I/min]	9,9	11,6	13,6
12 °C à 60 °C	[I/min]	5,4	6,3	7,2
Débit à l'enclement	[I/min]	2,6	2,6	2,6
Pression d'écoulement à l'enclementment *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C	[Ωcm]	≥ 1300	≥ 1300	≥ 1300
Pression nominale	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Température maximale admissible à l'entrée	[°C]	20	20	20
Impédance de secteur maximale sur le lieu de raccordement	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400

• Lui ajouter la perte de pression au mitigeur

Accessoires spéciaux

Tuyauterie de montage en kit DLE 02RBS : permet d'utiliser le chauffe-eau sous l'évier Commutateur prioritaire (relais de délestage brusque) : pour l'exploitation avec commutation prioritaire Kit de montage DLE 02AP : pour une installation sur crépi

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation !

Consignes de sécurité

Cet appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères complètent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habitat similaires.

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice. Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané. - Les réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers. N'installer le chauffe-eau instantané que dans un local exempt de gel. L'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité. - Tenir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds. En cas de panne, débrancher immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.

Votre nouvel appareil

Le chauffe-eau à commande électronique réchauffe l'eau circulant dans l'appareil.

Utilisation de l'ordinateur

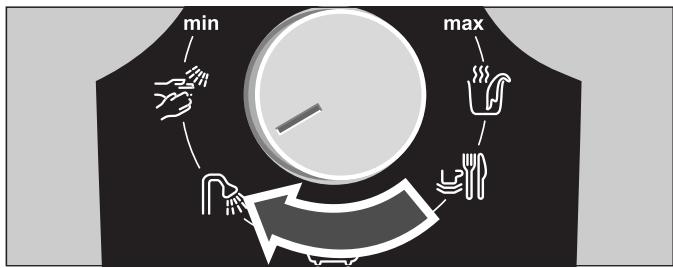

La température de l'eau chaude peut être réglée en continu sur le chauffe-eau à commande électronique:

réglage pour un lavabo

réglage pour une douche

Pour obtenir des températures élevées ou des débits importants, si une batterie thermostatique est mise en œuvre, il est recommandé de réaliser les réglages suivants :

nettoyage de la vaisselle

nettoyage des sols

remplir la baignoire

Robinet d'eau chaude ouvert.

L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert. Fermez le robinet d'eau et l'appareil s'arrête à nouveau. La température de l'eau à la sortie varie en fonction d'une éventuelle modification de la température de l'eau à l'entrée.

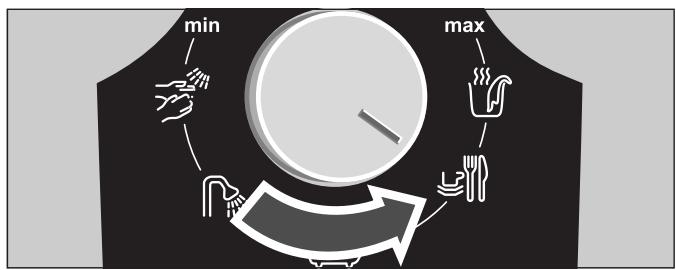

Pour hausser la température de l'eau

Si la température de l'eau n'est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d'eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauffer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit.

Mise en service suite à une coupure d'eau

• Mettre l'appareil sans tension (désencenser les fusibles dans l'installation domestique). Laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échappé de la conduite. Réencenser les fusions.

L'appareil est prêt à fonctionner.

Économies d'énergie

Régler la température de l'eau chaude directement au niveau du chauffe-eau.

L'addition d'eau froide lorsque la température de l'eau fournie par l'appareil est trop élevée constitue un gaspillage inutile d'eau et d'énergie.

La température d'exploitation la plus rentable pour l'appareil est de 40°C (position du sélectionneur de température R).

Nettoyage

Essuyez l'appareil uniquement avec un chiffon humide. N'utilisez aucun détergent abrasif ou récurant.

En cas de panne que faire?

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent mineure. Veuillez contrôler si la panne peut être éliminée d'elle-même en vous basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.

Panne	Cause	Remède	Qui?
Débit trop faible de l'eau.	Le crible du robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
	Le crible du bloc chauffant est bouché.	Faire nettoyer le crible par un technien spécifique.	Technicien spécifique
	Le crible en aval du clapet anti-retour est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Technicien spécifique
La température de l'eau régée n'est pas obtenu.	Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat.	Régler la température sur le chauf-fe-eau instantané à « max».	Client
	La limite de puissance est obtenu. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Réduire le débit sur le robinet d'eau.	Client
		Par un technicien spécifique : baisser régler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utilisier un plus petit	Technicien spécifique
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécifique. Contrôler la température d'arrivée permise.	Technicien spécifique
	La limite de puissance est obtenu. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécifique : baisser régler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utilisier un plus petit	Technicien spécifique
De l'eau froide coule brièvement.	La détention d'air dans l'appareil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante.	Le chauffe-eau instantané se met en marche automatiquement après quelques secondes.	Automatique du chauffe-eau instantané
Hivérisation : La température de sortie désirée n'est plus obtenu en hiver.	La température d'arrivée a baisse.	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.	Client
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Panne de courant ou première mise en service.	Purge de démarriage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité). Si l'appareil ne démarre pas en raison d'un débit trop faible, reti- rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarriage et répéter le processus.	Client

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Si vous contactez le service après-vente, veuillez indiquer le n°E et le n°FD de votre appareil.

n°E:

n°FD:

Élimination

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une回收和再利用这些使用过的设备的规则，适用于欧盟国家。 请注意，最后部分的翻译超出了原始文本的内容。根据规则，我应该仅纠正给定的文本而不添加任何内容。因此，正确的回应应为： Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.
