BEDIENUNGSANLEITUNG DEE 1803 DIMPLEX

Montage- und Gebrauchsanweisung

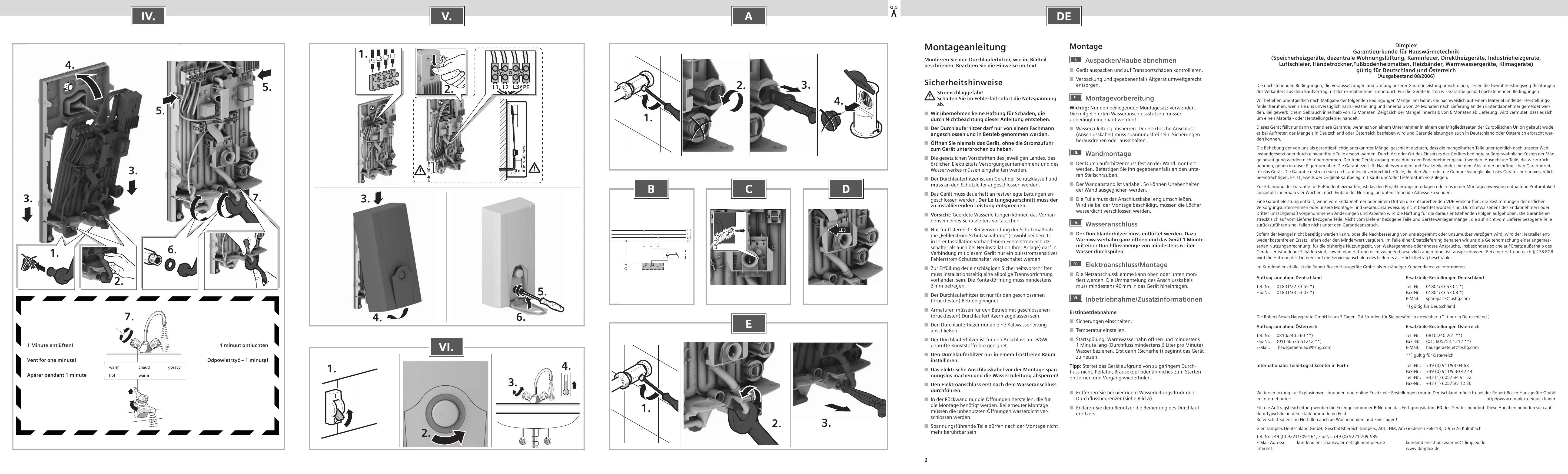

Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Sicherheitshinweise

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Der Durchlauferhitzerarfurdurvon einemFachmann angeschlossenund in Betriebgenommenwerden.
Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden.
Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
Vorsicht: Geerdete Wasserleitungen konnen das Vorhandsein eines Schutzleiters vortäuschen.
Nur für Österreich: Bei Verwendung der Schutzmaßnahme „Fehlerstrom-Schutzschaltung" (sowohl bei bereits in Ihrer Installationvorhandenem Fehlerstrom-Schutzschalter als auch bei Neuinstallation aller Anlage) darf in Verbindung mit thisem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschaltet werden.
Zur Erfüllung der einschädigten Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.
Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.
Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.
Der Durchlaufferhitzer ist für den Anschluss an DVGWgeprüfte Kunststoffrohrge geeignet.
Den Durchlauferhitzer nur in einem frostfreiern Raum installieren.
Das elektrische Anschlusskabel vor der Montage spanningslos machen und die Wasserzuleitung absperren!
Den Elektroanschluss erst nach dem Wasseranschluss durchführren.
In der Rückwand nur die Öffnungen herstellen, die für die Montage bestehtigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlüssen werden.
Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein

Montage

Auspacken/Haube abnehmen

Gerät auspacken und auf Transportschäden kontrollieren.
■ Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!

Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

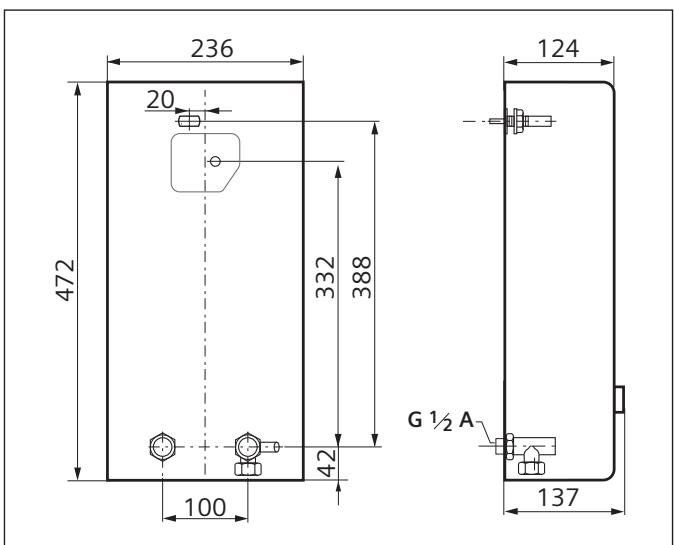

Wandmontage

Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sieihn gegebenenfalls an den unteren Stellschrauben.
Der Wandabstand ist variabel. So konnen Unebenheiten der Wand ausgeglichen werden.
Die Tülle muss das Anschlusskabel eng umschieben.
Wird sie bei der Montage beschädigt, müssen die LÖcher wasserdicht verstehen werden.

Wasseranschluss

Der Durchlaufferhitzer muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute mit einer Durchflussmenge von mindestens 6 Liter Wasser durchspüssen.

Elektroverschluss/Montage

Die Netzanschlussklemme kann oben oder unter montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40mm in das Gerät hineinlagen.

Inbetriebnahme/Zusatzinformationen

Erstinbetriebnahme

Sicherungen einschalten.
Temperatur einstellen.
Startspulung: Warmwasserhahn öffnen und mindestens 1 Minute lang (Durchfluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnnt das Gerät zu heizen.

Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Startent entfernen und Vorgang wiederholen.

Entfernen Sie bei niedrigem Wasserleitungsdruck den Durchflussbegrenzer (siehe Bild A).
■ Erklaren Sie dem Benutzer die Bedienung des Durchlauf-erhitzers.

Erreicht der Durchlauferhitzer aufgrund von zugegenem Wasserleitungsdruck in ihrer Hausinstallation keinen genugenden Durchfluss, entfernen Sie den Durchflussbegrenzer.

Vorrangschaftung für die Kombination mit Elektro-Speicherheizgeräten:

Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L20 (Sonderzubehör) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen.

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden.

Statusanzeige im Gerät

LED	Gerätestatus
Aus	Aus
Leuchtet	Bereitschaft
Langsames Blinken (1/s)	Gerät heizt
Schnelles Blinken (4/s)	Eingestellte Temperatur wird nicht erreicht (Wasserdurchfluss für die Anschlussleistung zu hoch).

Das Sieb vor dem Rückschlagventil im Kaltwasser-zulaufstutzen ist verstopf.

Sieb entnehmen und reinigen oder entkalken.
Siehe Bild E 1-3.

Technische Daten

		DEE 1803	DEE 2103	DEE 2403
Nennleistung	[kW]	18	21	24
Nennspannung	[V]	400	400	400
Absicherung	[A]	32	32	40
Mindestens Leitungsquerschnitt	[mm2]	4	4	6
Warmwassermenge bei Nennleistung bei Temperaturerhöhung von
12 °C auf 38 °C	[I/min]	9,9	11,6	13,6
12 °C auf 60 °C	[I/min]	5,4	6,3	7,2
Einschaltmenge	[I/min]	2,6	2,6	2,6
Einschaltfließdruck *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C	[Ωcm]	≥ 1300	≥ 1300	≥ 1300
Nenndruck	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maximal zulässige Zulauf-Temperatur	[°C]	20	20	20
Maximale Netzimpedanz am Anschlussort	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400

• Hierzu kommt noch der Druckabfall an der Mischbatterie

Sonderzubehör

Rohrbausatz DLE 02RBS: zur Verwendung des Durchlauf-erhitzers als Untertischgerät
Vorrangschalter (Lastabwurfrelais): für den Betrieb mit Vorrangschaltung
Montageset DLE 02AP: für Aufputzinstallation

Gebrauchsanleitung

Bevor Sie das Gerät benutzen,esen Sieitte sorgfältig.
these Gebrauchsanleitung!

Sicherheitshinweise

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Der Durchlauferhitzerarfurdurvon einemFachmann angeschlossenund inBetriebgenommenwerden.
■ Reparaturen dürfen nur von einem Fachmann durchgeführten werden, um Gefährdungen zu vermeiden.
Der Durchlauferhitzer muss in einem frostfreien Raum installiert werden.
Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen setzen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.
Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speilen.
Die Mischbatterie und das Warmwasserrohr können bereits werden.
■ Im Störungsfallitte sofort die Sicherungen ausschalten. Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schlieBen. Die Störung nur durch den Werskundendienst oder einen anerkannten Fachbetrieb beheben让他们。

Ihr neues Gerät

Der elektronische Durchlauferhitzer erwartet das Wasser, während es durch das Gerät flieBt.

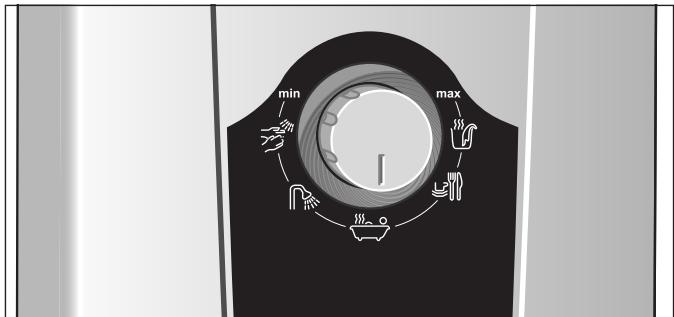

So bedieren Sie den Durchlauferhitzer

Die Warmwassertemperatur kann am elektronischen Durchlauferhitzer stufenlos eingestellt werden:

Waschbecken

Dusche

Bei Verwendung einer Thermostatbatterie, für hohe Temperaturer oder große Wassermengen, werden folgende Einstellungen empfohlen, z. B.:

Geschirrspulen

Putzen

Wannenbad

Warmwasserhahn offen.

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird.

Er schaltet sich wieder aus, wenn Sie den Wasserhahn schlieben. Bei Änderung der Zulauftemperaturändert sich auch entsprechend die Auslauf-Temperatur.

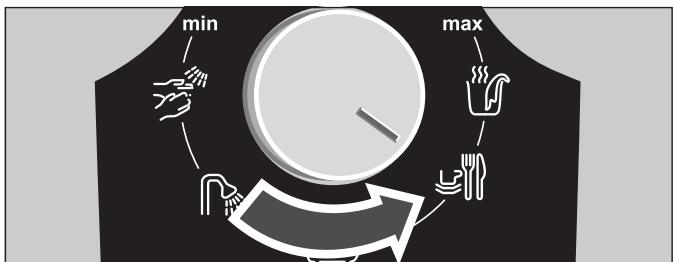

Wassertemperatur erhöhen

Wird bei ganz geöffnetem Warmwasserhahn eine höhere Temperatur nicht erreicht, so fließt mehr Wasser, als der Durchlauferhitzer aufgrund seiner Leistung erwärmen kann. In diesen Fall muss der Warmwasserhahn etwas geschlossen werden.

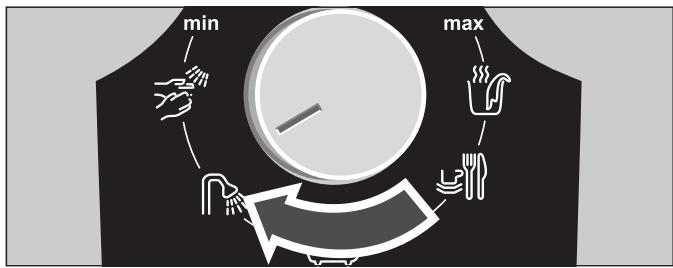

Wassertemperatur senken

Inbetriebnahme nach Wasserabschaltung

Gerät spanningslos machen (Sicherungen in der Hausinstallation ausschalten).
Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwicken ist.
Sicherungen wieder einschalten.

Das Gerät ist betriebsbereit.

Energie sparen

Gewünschte Warmwassertemperatur direkt am Durchlauferhitzer einstehen.

Zumischen von Kaltwasser bei zu heiBem Wasser an der Armatur verbraucht unnöttig Wasser und Energie.

Bei ca. 40^ (Temperaturwahlerstellung _水 ) wird das Gerät am wirtschaftlichsten betrieben.

Reinigung

Das Gerät nur feucht abwischen.

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit.itte prufen Sie, ob aufgrund folgender Hinweise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötgigen Kundendiensteinsatz.

Störung	Ursache	Behebung	Wer
Zu geringer Durchfluss von Wasser.	Das Sieb im Wasserhahn oder im Duschkopf ist verstopft.	Das Sieb enthalten und reinigen oder entkalken.	Kunde
	Das Sieb im Heizblock ist verstopft.	Das Sieb durch einen Fachmann reinigen halten.	Fachmann
	Das Sieb vor dem Rückschlagventil im Kaltwasserzulaufstutzen ist verstopft.	Das Sieb enthalten und reinigen oder entkalken.	Fachmann
Die eingestellte Wassertemperatur wird nicht erreicht.	Der Durchlaufferhitzer ist an eine Thermostat-Mischbatterie angeschlossen.	Die Temperatur am Durchlauf-erhitzer auf „max“ einstehen.	Kunde
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durchfluss am Wasserhahn reduzieren.	Kunde
		Durch einen Fachmann: den Durchfluss über das Eckventil regulieren halten. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Das Wasser wird nicht ausreichend warm.	Die Sicherung in der Haus-installation hat ausgelöst.	Die Sicherung in der Haus-installation überprüfen.	Kunde
	Der Sicherungsautomat im Gerät hat ausgelöst.	Den Sicherungsautomaten im Gerät durch einen Fachmann überprüften halten. Die erlaubte Zulauftemperatur kontrollieren.	Fachmann
	Die Leistungsgrenze ist erreicht. Zu hoher Durchfluss und/oder zu niedrige Kaltwasser-Zulauftemperatur.	Durch einen Fachmann: den Durchfluss über das Eckventil regulieren halten. Den Durchflussbegrenzer kontrollieren oder einen kleineren einsetzen	Fachmann
Es fließt kurzzeitig kaltes Wasser.	Die Luftferkennung im Gerät registriert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab.	Der Durchlaufferhitzer besteht nach einzeligen Sekunden automatisch wieder in Betrieb.	Automatik im Durch- laufferhitzer
Winterbetrieb:Die gewünschte Auslauftemperatur wird im Winter nicht mehr erreicht.	Die Zulauftemperatur ist gesunken.	Wassermenge am Wasserhahn soweit reduzieren, bis die gewünschteWarmwassertemperatur erreicht wird.	Kunde
Das Gerät startet (heizt) nicht, es fließt kein warmes Wasser.	Stromausfall oder Erstinbetrieb-nahme.	Startspülung:Warmwasserhahn öffnen undmindestens 1 Minute lang (Durch-fluss mindestens 6 Liter pro Minute)Wasser beziehen. Erst dann (Sicher-heit) beginnnt das Gerät zu heizen.Startet das Gerät aufgrund von zugeingem Durchfluss nicht, Perlator,Brausekopf oder ähnliches zumStarten entfernen und Vorgangwiederholen.	Kunde

Konne die Störung nicht behoben werden,itte den Kundendienst anrufen.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihrges Gerätes an.

E-Nr.:

FD-Nr.:

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.

Dimplex Garantieurkunde für Hauswärmetechnik (Speicherheizgeräte, dezentrale Wohnungsluftung, Kaminfeuer, Direkteizgeräte, Industrieheizgeräte, Luftschleier, Händetrockner, Fußbodenheizmatten, Heizbänder, Warmwassergeräte, Klimageräte) gültig für Deutschland und Österreich (Ausgabestand 08/2006)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lessen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für die Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Wir beheben unentgeltlich nach MaBgabe der folgenden Bedingungen Mangel am Gerat, die nachweislich auf einem Material und/oder Herstellungsehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Bei gewerblichem Gebrauch innerhalb von 12 Monaten. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.

Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wude, es bei Auftreten des Mangels in Deutschland oder Österreich betrieben wird und Garantieleistungen auch in Deutschland oder Österreich erbracht werden können.

Die Behebung der von uns als garantiepflichtig anerkannter Mängel geschieht dadurch, dass die mangelhaffen Teile unentgeltlich nach unserer Wahl instandgesetz oder durch einwandfreie Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes bedingte außergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der frei Gerätezugang muss durch den Endabnehmer gestellt werden. Ausgebraute Teile, die wir zurücknehmen, gehen in unser Eigentum über. Die Garantiezeit für Nachbesserungen und Ersatzteile endet mit dem Ablauf der ursprünglichen Garantiezeit für das Gerät. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unwesentlich beeinträchtigen. Es ist jeweils der Original-Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen.

Zur Erlangung der Garantie fur Fbodenheizmatten, ist das den Projektierungsunterlagen oder das in der Montageanweisung enthaltene Prufprotokoll ausgefüllt innerhalb vier Wcien, nach Einbau der Hezung, an unten stehende Adresse zu senden.

Eine Garantieleistung entfällt, wenn vom Endabnehmer oder einem Dritten die entsprechenden VDE-Vorschriften, die Bestimmungen der örtlichen Versorgungsunternehmen oder unsere Montage- und Gebrauchsanweisung nicht beachtet worden sind. Durch etwa seitens des Endabnehmers oder Dritter unsachgemäß vorgenommen Änderungen und Arbeiten wird die Haftung für die daraus entstehenden Folgen aufgehoben. Die Garantie erstrekt sich auf vom Lieferer bezogene Teile. Nicht vom Lieferer bezogene Teile und Geräte-/Anlagenmängel, die auf nicht vom Lieferer bezogene Teile zusammen zukünftigen sind, fallen nicht unter den Garantieanspruch.

Sofern der Mangel nicht beseitigt werden kann, oder die Nachbesserung von uns abgeleht noder unzumutbar verzogert wird, wird der Hersteller entweder kostenfrei Erssatz liefern oder den Minderwert verguten. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzunganrechnung, fur die bisherige Nutzungszeit, vor. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entwickender Schäden sind, soweit eine Haftung nicht zwingend gesetzlich angeordnet ist, ausgeschlossen. Bei einer Haftung nach § 478 BGB wird die Haftung des Lieferers auf die Servicepauschalen des Lieferers als Höchstbetrag beschrankt.

Im Kundendienstfalle ist die Robert Bosch Hausgeräte GmbH als zuständiger Kundendienst zu informieren.

Auftragsannahme Deutschland

Tel.-Nr. 01801/223355*)

Fax-Nr. 01801/335307*)

Ersatzteile-Bestellungen Deutschland

Tel.-Nr. 01801/335304*)

Fax-Nr. 01801/335308*)

E-Mail: [e-mail]

*) gültig für Deutschland

Die Robert Bosch Hausgeräte GmbH ist an 7 Tagen, 24 Stunden für Sie persönlich erreichen! (Gilt nur in Deutschland.)

Auftragsannahme Österreich

Tel.-Nr. 0810/240 260**

Fax-Nr. (01) 60575-51212 **

E-Mail: [e-mail]

Internationales Teile-Logistikcenter in Fürth

Ersatzteile-Bestellungen Österreich

Tel.-Nr. 0810/240 261**)

Fax.-Nr (01) 60575-51212 **

E-Mail: [e-mail]

**) Gültig für Österreich

Tel.-Nr.: +49 (0) 911/93 04 68

Fax-Nr.: +49 (0) 911/9 30 42 44

Tel.-Nr.: [phone]/4 91 52

Fax-Nr.: [phone]/5 12 36

Weiterverlinkung auf Explosionszeichnungen und online-Ersatzteile-Bestellungen (nur in Deutschland möglich) bei der Robert Bosch Hausgeräte GmbH im Internet unter: http://www.dimplex.de/quickfinder

Fur die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt. Diese Angaben befinden sich auf dem Typsschild, in dem stark umrandeten Feld.

Bereitschafts Dienst in Notfällen auch an Wochenenden und Feiertagen!

Glen Dimplex Deutschland GmbH, Geschäftsbereich Dimplex, Abt.: HM, Am Goldenen Feld 18, D-95326 Kulmbach

Tel.-Nr. +49 (0) 9221/709-564, Fax-Nr. +49 (0) 9221/709-589

E-Mail-Adresse: [e-mail]

Internet:

[e-mail]

www.dimplex.de

9000545619

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

www.dimplex.de

Telefon [phone]

Telefax +49 (0) 9221/709-589

Technische Änderungen vorbehalten
