Produkttyp	Solarwarmwasserspeicher
Marke	DIMPLEX
Modell	CWWSP 411 SOL
Nennkapazität	380 Liter
Höhe	1631 mm
Durchmesser	700 mm
Gewicht (verpackt)	133 kg
Maximale Trinkwassertemperatur	95 °C
Maximaler Trinkwasserdruck	10 bar
Wärmetauscherfläche (Heizung)	1,05 m²
Wärmetauscherfläche (Solar)	1,8 m²
Hauptanschlüsse	Außengewinde 1" (Kaltwasser, Warmwasser), 1" (Heizungsvorlauf/-rücklauf), 3/4" (Zirkulation)
Magnesiumanode	Durchmesser 26 mm, Länge 900 mm
Flansch	DN110
Sondenrohr	Ø20 x 2 x 200 mm
Frostschutz	Installation in einem frostgeschützten Raum
Empfohlene Wartung	Anodenprüfung alle 2 Jahre, jährliche Entkalkung, jährliche Reinigung
Sicherheit	Sicherheitsventil, Verbrühschutz (T>45°C)
Installation	Durch einen Fachbetrieb/zertifizierten Installateur
Verwendung	Trinkwasser, kompatibel mit Heizkesseln
Zertifizierungen	Konform mit DIN 4753, DVGW-Zulassung
Reparierbarkeit	Ersatzteile verfügbar (Anode, Ventil usw.)

Häufig gestellte Fragen - CWWSP 411 SOL DIMPLEX

Wie groß ist die Kapazität des Speichers CWWSP 411 SOL?

Die Nennkapazität beträgt 380 Liter, mit einem Nutzinhalt von 380 Litern.

Was sind die genauen Abmessungen?

Höhe 1631 mm, Durchmesser 700 mm. Verpackungsgewicht 133 kg.

Wie wird dieser Speicher installiert?

Die Installation muss durch einen Fachbetrieb/zertifizierten Installateur erfolgen. Der Speicher muss in einem frostgeschützten Raum aufgestellt und mit kurzen Leitungen angeschlossen werden. Die Normen DIN 1988 und DIN 4753 sind einzuhalten.

Welche Wartung ist erforderlich?

Eine jährliche Wartung durch einen Fachmann wird empfohlen, einschließlich Reinigung des Speichers, Überprüfung des Sicherheitsventils und Entkalkung des Heizstabs (falls vorhanden). Die Magnesiumanode muss alle 2 Jahre geprüft werden.

Wann muss die Magnesiumanode ausgetauscht werden?

Die Anode muss nach 2 Jahren und dann in regelmäßigen Abständen überprüft werden. Ersetzen Sie sie, wenn der Schutzstrom unter 0,3 mA fällt.

Kann ich diesen Speicher an eine Wärmepumpe anschließen?

Dieses Modell ist für Heizkessel ausgelegt, es gibt aber Varianten für Wärmepumpen (WWSP 432 SOL, WWSP 540 SOL). Beim CWWSP 411 SOL ist der Heizungswärmetauscher für Temperaturen bis 110 °C und 10 bar geeignet.

Was ist der maximale Betriebsdruck?

Der zulässige Überdruck beträgt 10 bar für Trinkwasser, Heizungswasser und den Solarkreis.

Ist der Speicher gegen Korrosion geschützt?

Der Speicher ist gemäß DIN 4753 emailliert. Eine Magnesiumanode schützt vor Korrosion. Eine regelmäßige Überprüfung der Anode ist erforderlich, um den Schutz aufrechtzuerhalten.

Wie reinige ich den Solarwärmetauscher?

Es wird empfohlen, die Reinigung von einem Fachmann bei der jährlichen Wartung durchführen zu lassen. Vor der Inbetriebnahme wird eine Spülung mit Wasser empfohlen.

Wo finde ich Ersatzteile?

Ersatzteile (Anode, Sicherheitsventil, Dichtungen usw.) sind beim DIMPLEX-Kundendienst oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer CWWSP 411 SOL zur Identifikation der Teile.

BEDIENUNGSANLEITUNG CWWSP 411 SOL DIMPLEX

Montage- und Gebrauchsanweisung

Solarwarmwasserspeicher
400 Liter, 361 080 / WWSP 432 SOL
für Wärmepumpen

Solarwarmwasserspeicher
500 Liter, 361 090 / WWSP 540 SOL
für Wärmepumpen

Solarwarmwasserspeicher 300 Liter, 361 120 / CWWSP 308 SOL für Heizkessel

Solarwarmwasserspeicher
400 Liter, 361 130 / CWWSP 411 SOL
für Heizkessel

Solar hot water cylinder
400 litres, 361 080 / WWSP 432 SOL for heat pumps

Solar hot water cylinder
500 litres, 361 090 / WWSP 540 SOL for heat pumps

Solar hot water cylinder
300 litres, 361 120 / CWWSP 308 SOL for boilers

Solar hot water cylinder
400 litres, 361 130 / CWWSP 411 SOL for boilers

1 Aufstellung. DE-2
2 Inbetriebnahme DE-2
3 Technische Angaben DE-3
4 Anschlusssschema DE-4

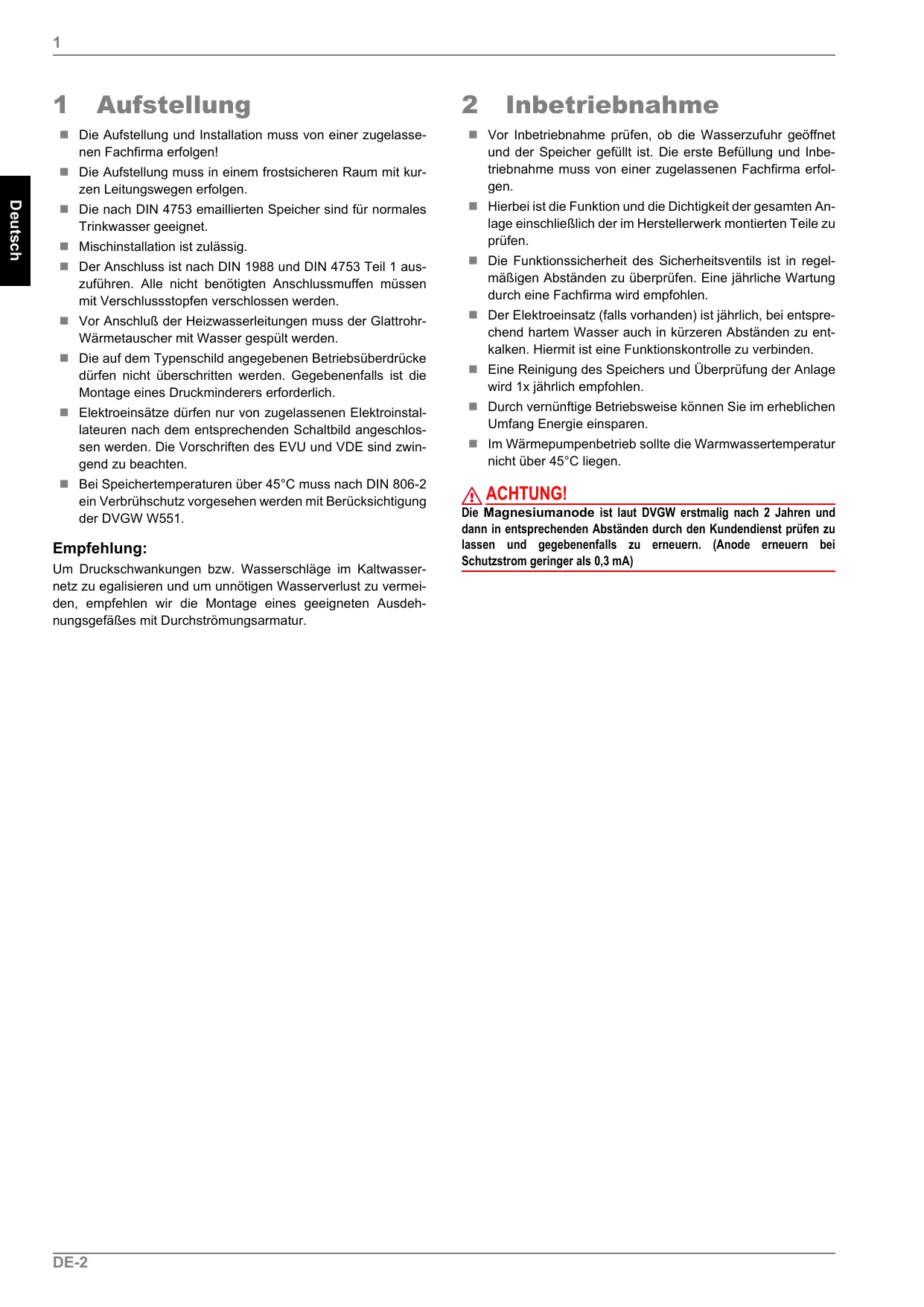

1 Aufstellung

Die Aufstellung und Installation muss von einer zugelassenen Fachfirma erfolgen!
Die Aufstellung muss in einem frostsicheren Raum mit kurzen Leitungsvegen erfolgen.
Die nach DIN 4753 emaillierten Speicher sind für normales Trinkwasser geeignet.
Mischinstallation ist zulässig.
Der Anschluss ist nach DIN 1988 und DIN 4753 Teil 1 auszufahren. Alle nicht benöttigen Anschlussmuffen müssen mit Verschlussstopfen verschlossen werden.
Vor Anschluß der Heizwasserleitungen muss der Glattrohr-Wärmetauscher mit Wasser gespüt werden.
Die auf dem Typenschild angegebenen Betriebsüberrücke)dürfen nicht übersritten werden. Gegebenenfalls ist die Montage eines Druckminderers erforderlich.
Elektröeinsätze)dürfen nur von zugelassenen Elektroinstallateuren nach dem entspruchenden Schaltbild angeschlossen werden. Die Vorschriften des EVU und VDE sind zwingend zu beachten.
■ Bei Speichertemperaturen über 45^ muss nach DIN 806-2 ein Verbruhschutz vorgesehen werden mit Berücksichtigung der DVGW W551.

Empfehlung:

Um Druckschwankungen bzw. Wasserschläge im Kaltwasser-netz zu egalisieren und umunnötigen Wasserverlust zu vermeiden, empfehlen wir die Montage eines geeigneten Ausdehnungsgefätes mit Durchströmungsarmatur.

2 Inbetriebnahme

Vor Inbetriebnahme prufen, ob die Wasserzufuhr geöffnet und der Speicher gefüllt ist. Die erstene Befüllung und Inbetriebnahme muss von einer zugelassenen Fachfirma erfolgen.
Hierbei ist die Funktion und die Dichtigkeit der gesamten Anlage einschließlich der im Herstellerwerk montierten Teile zu prufen.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßigen Abständen zu überprüfen. Eine jährliche Wartung durch eine Fachfirma wird empfohlen.
Der Elektroeinsatz (falls vorhanden) ist jährlich, bei entsprechend hartem Wasser auch in kürzeren Abständen zu entkalken. Hiermit ist eine Funktionskontrolle zu verbinden.
■ Eine Reinigung des Speichers und Überprüfung der Anlage wird 1x jährlich empfohlen.
Durch vermünftige Betriebsweise können Sie im erheblichen Umfang Energie einsparen.
- Im Wärmepumpenbetrieb sollte die Warmwassertemperatur nicht über 45^ liegen.

ACHTUNG!

Die Magnesiumanode ist laut DVGW erstmalig nach 2 Jahren und dann in entsprechenden Abständen durch den Kundendienst prufen zu halten und gegebenenfalls zu erneuern. (Anode erneuern bei Schutzstrom geringer als 0,3mA )

3 Technische Angaben

		WWSP 432 SOL	WWSP 540 SOL	CWWSP 308 SOL	CWWSP 411 SOL
Nenninhalt	Liter	363	448	295	380
Nutzinhalt	Liter	346	427	295	380
Wärmetauscherfläche Heizwasser	m²	3,2	4,0	0,8	1,05
Wärmetauscherfläche Solar	m²	1,3	1,6	1,55	1,8
Höhe	mm	1631	1961	1834	1631
Durchmesser	mm	700	700	600	700
Speichergewicht verpackt	kg	182	218	113	133
Anschlüsse
Vorlauf Solar	SV	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Rücklauf Solar	SR	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Kaltwasser	KW	1" AG	1" AG	1" AG	1" AG
Warmwasser	WW	1" AG	1" AG	1" AG	1" AG
Zirkulation	Z	3/4" IG	3/4" IG	3/4" AG	3/4" AG
Heizwasservorlauf	HV	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Heizwasserrücklauf	HR	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Flansch		DN110	DN110	DN110	DN110
Fühlerhülse	mm	Ø20x2x60	Ø20x2x60	Ø20x2x200	Ø20x2x200
Anode Ø33 x Länge	mm	1000	1250
Anode Ø26 x Länge	mm			1100	900
Anode Anschlussgewinde		1 1/4"	1 1/4"	1"	1"
zul. Betriebstemperatur Heizwasser	°C	110	110	110	110
zul. Betriebsüberdruck Heizwasser	bar	10	10	10	10
zul. Betriebstemperatur Trinkwasser	°C	95	95	95	95
zul. Betriebsüberdruck Trinkwasser	bar	10	10	10	10
zul. Betriebstemperatur Solar	°C	110	110	110	110
zul. Betriebsüberdruck Solar	bar	10	10	10	10

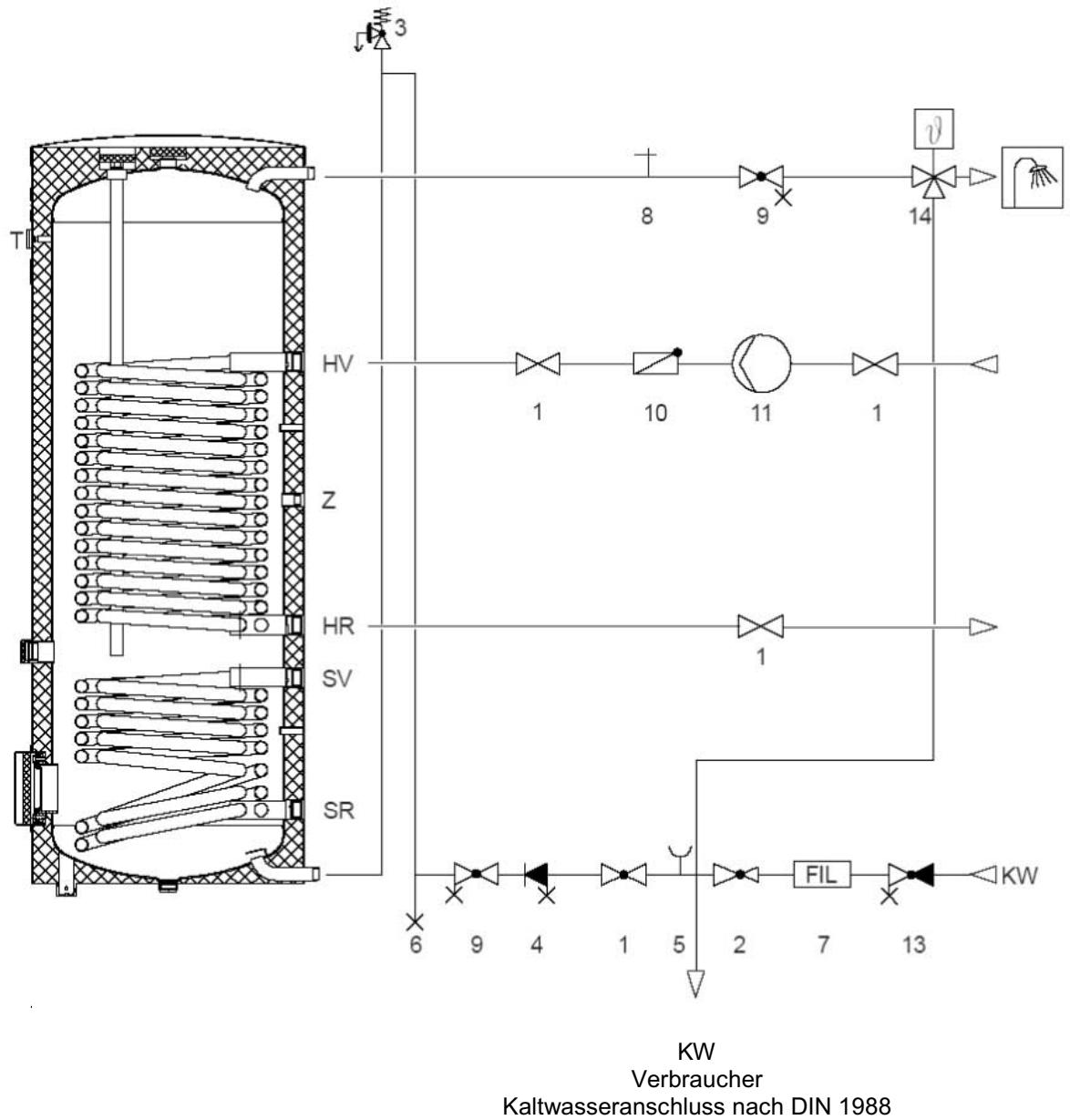

4 Anschlussschema

Legende
1	Abspperrventil
2	Druckmindererventil
3	Sicherheitsventil
4	Rückflussverhinderer mit Entleerung
5	Manometeranschlussstutzen
6	Auslaufventil
7	Filter
8	Be- und Entlüfung
9	Abspperrventil mit Entleerung
10	Rückschlagklappe
11	Speicherladepumpe

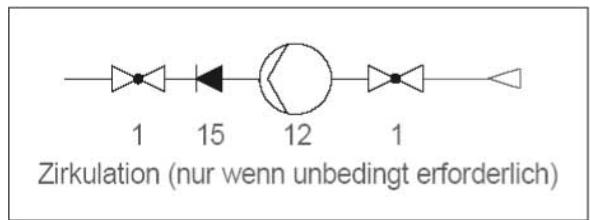

12	Zirkulationspumpe (zeitlich unterbrechbarer Betrieb)
13	Durchgangsventil mit Rückflussverhinderer
14	Verbrühschutz nach DIN 806-2 und DVGW-W551
15	Rückflussverhinderer

Legendende
KW	Kaltwasser
Z	Zirkulation
SV	Vorlauf Solar
SR	Rücklauf Solar
T	Thermometer
HV	Vorlauf Heizung
HR	Rücklauf Heizung
