WWSP 432 SOL - Elektrische Heizung DIMPLEX - Kostenlose Bedienungsanleitung

Produkttyp	Solar-Warmwasserspeicher
Marke	DIMPLEX
Modell	WWSP 432 SOL
Nennkapazität	363 Liter
Nutzkapazität	346 Liter
Wärmetauscherfläche (Heizungswasser)	3,2 m²
Wärmetauscherfläche (Solar)	1,3 m²
Höhe	1631 mm
Durchmesser	700 mm
Gewicht des verpackten Speichers	182 kg
Anschlüsse	Solarvorlauf/-rücklauf: Innengewinde 1 1/4"; Kalt-/Warmwasser: Außengewinde 1"; Zirkulation: Innengewinde 3/4"; Heizungsvorlauf/-rücklauf: Innengewinde 1 1/4"
Zulässige Temperatur (Trinkwasser)	95 °C
Zulässiger Überdruck (Trinkwasser)	10 bar
Zulässige Temperatur (Heizungswasser)	110 °C
Zulässiger Überdruck (Heizungswasser)	10 bar
Zulässige Temperatur (Solar)	110 °C
Zulässiger Überdruck (Solar)	10 bar
Magnesiumanode	Nach 2 Jahren prüfen, ersetzen bei Strom < 0,3 mA
Flansch	DN110
Sondehülse	Ø20x2x60 mm
Verbrühschutz	Erforderlich bei Speichertemperatur > 45 °C
Installation	Durch Fachfirma, in einem frostfreien Raum
Wartung	Jährlich: Reinigung des Speichers, Entkalkung des Elektroeinsatzes (falls vorhanden), Prüfung der Anode

Häufig gestellte Fragen - WWSP 432 SOL DIMPLEX

Wer darf den Speicher WWSP 432 SOL installieren?

Die Installation muss durch eine Fachfirma oder autorisiertes Unternehmen in einem frostfreien Raum erfolgen. Der Anschluss muss den Normen DIN 1988 und DIN 4753 entsprechen.

Wie erfolgt die Inbetriebnahme?

Vor der Inbetriebnahme die Wasserversorgung und die Befüllung des Speichers prüfen. Die erste Inbetriebnahme muss von einem Fachmann durchgeführt werden. Die Dichtheit der gesamten Anlage überprüfen.

Welche regelmäßige Wartung ist erforderlich?

Es wird empfohlen, eine jährliche Wartung durch eine Fachfirma durchführen zu lassen: Reinigung des Speichers, Prüfung der Anode, Entkalkung des Elektroeinsatzes (falls vorhanden) und Überprüfung des Sicherheitsventils.

Wann muss die Magnesiumanode ausgetauscht werden?

Die Magnesiumanode muss nach 2 Jahren und dann in regelmäßigen Abständen geprüft werden. Sie muss ersetzt werden, wenn der Schutzstrom unter 0,3 mA liegt.

Wie hoch ist die maximale Temperatur des Trinkwassers?

Die zulässige Betriebstemperatur für Trinkwasser beträgt 95 °C. Für Heizungswasser und Solarkreis beträgt sie 110 °C.

Wie hoch ist der maximale Betriebsdruck?

Der zulässige Betriebsüberdruck beträgt 10 bar für die Kreise Trinkwasser, Heizungswasser und Solar.

Ist ein Verbrühschutz erforderlich?

Ja, wenn die Speichertemperatur 45 °C übersteigt, muss ein Verbrühschutz gemäß DIN 806-2 und DVGW W551 vorgesehen werden.

Was tun bei zu hohem Wasserdruck?

Installieren Sie bei Bedarf einen Druckminderer und ein geeignetes Ausdehnungsgefäß mit Zirkulationsarmatur, um Wasserschläge und Wasserverluste zu vermeiden.

Kann das Warmwasser bei hohen Temperaturen genutzt werden?

Es wird empfohlen, 45 °C im Wärmepumpenmodus nicht zu überschreiten, um Energie zu sparen. Höhere Temperaturen können über den elektrischen oder solaren Zusatzheizstab erreicht werden.

Wo finde ich das Anschlussschema?

Das detaillierte Anschlussschema befindet sich in der Bedienungsanleitung, Abschnitt 4. Es listet die Komponenten wie Absperrventil, Druckminderer, Sicherheitsventil usw. auf.

BEDIENUNGSANLEITUNG WWSP 432 SOL DIMPLEX

Montage- und Gebrauchsanweisung

Solarwarmwasserspeicher
400 Liter, 361 080 / WWSP 432 SOL
für Wärmepumpen

Solarwarmwasserspeicher
500 Liter, 361 090 / WWSP 540 SOL
für Wärmepumpen

Solarwarmwasserspeicher 300 Liter, 361 120 / CWWSP 308 SOL für Heizkessel

Solarwarmwasserspeicher
400 Liter, 361 130 / CWWSP 411 SOL
für Heizkessel

Solar hot water cylinder
400 litres, 361 080 / WWSP 432 SOL for heat pumps

Solar hot water cylinder
500 litres, 361 090 / WWSP 540 SOL for heat pumps

Solar hot water cylinder
300 litres, 361 120 / CWWSP 308 SOL for boilers

Solar hot water cylinder
400 litres, 361 130 / CWWSP 411 SOL for boilers

1 Aufstellung. DE-2
2 Inbetriebnahme DE-2
3 Technische Angaben DE-3
4 Anschlusssschema DE-4

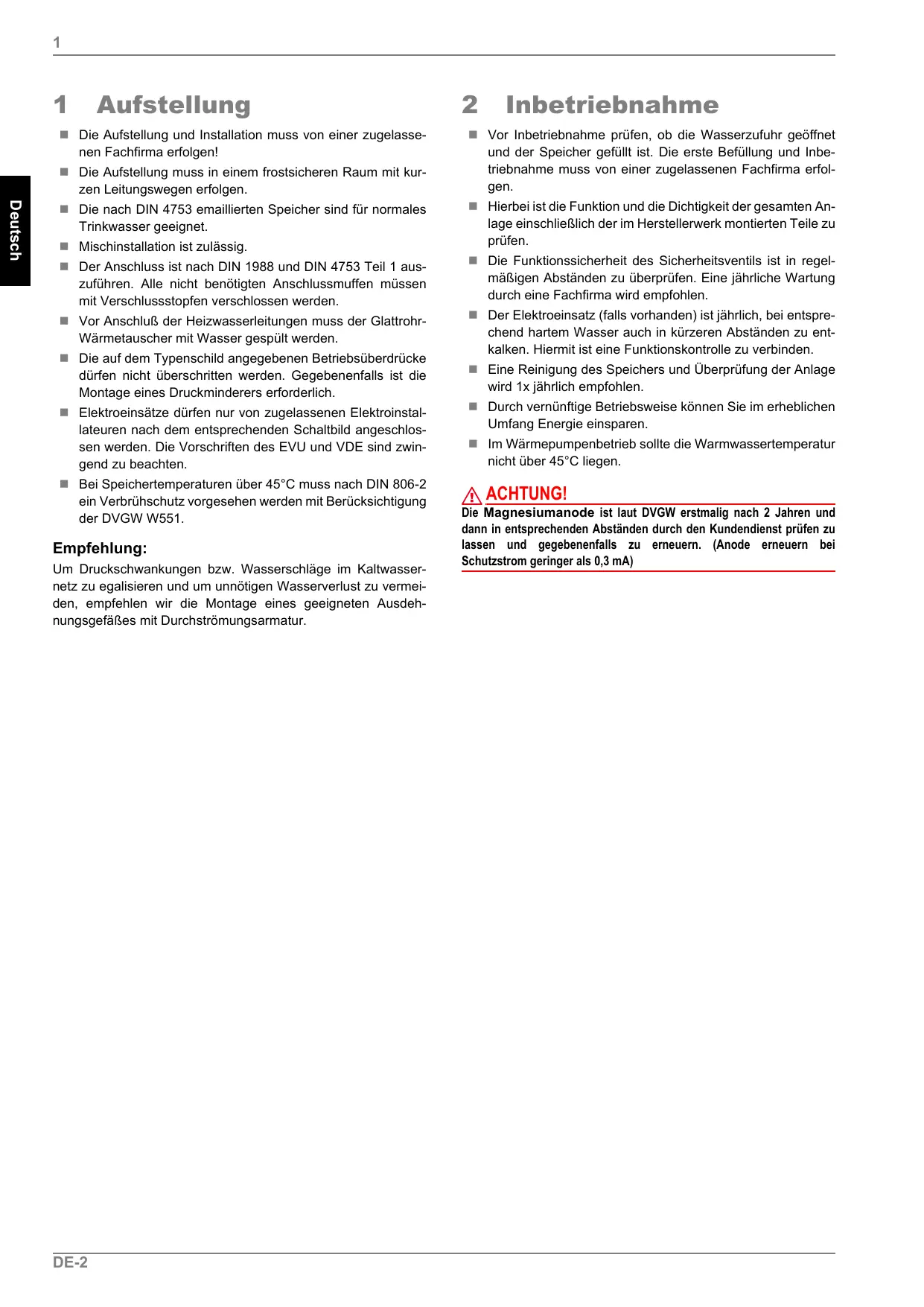

1 Aufstellung

Die Aufstellung und Installation muss von einer zugelassenen Fachfirma erfolgen!
Die Aufstellung muss in einem frostsicheren Raum mit kurzen Leitungsvegen erfolgen.
Die nach DIN 4753 emaillierten Speicher sind für normales Trinkwasser geeignet.
Mischinstallation ist zulässig.
Der Anschluss ist nach DIN 1988 und DIN 4753 Teil 1 auszufahren. Alle nicht benöttigen Anschlussmuffen müssen mit Verschlussstopfen verschlossen werden.
Vor Anschluß der Heizwasserleitungen muss der Glattrohr-Wärmetauscher mit Wasser gespüt werden.
Die auf dem Typenschild angegebenen Betriebsüberrücke)dürfen nicht übersritten werden. Gegebenenfalls ist die Montage eines Druckminderers erforderlich.
Elektröeinsätze)dürfen nur von zugelassenen Elektroinstallateuren nach dem entspruchenden Schaltbild angeschlossen werden. Die Vorschriften des EVU und VDE sind zwingend zu beachten.
■ Bei Speichertemperaturen über 45^ muss nach DIN 806-2 ein Verbruhschutz vorgesehen werden mit Berücksichtigung der DVGW W551.

Empfehlung:

Um Druckschwankungen bzw. Wasserschläge im Kaltwasser-netz zu egalisieren und umunnötigen Wasserverlust zu vermeiden, empfehlen wir die Montage eines geeigneten Ausdehnungsgefätes mit Durchströmungsarmatur.

2 Inbetriebnahme

Vor Inbetriebnahme prufen, ob die Wasserzufuhr geöffnet und der Speicher gefüllt ist. Die erstene Befüllung und Inbetriebnahme muss von einer zugelassenen Fachfirma erfolgen.
Hierbei ist die Funktion und die Dichtigkeit der gesamten Anlage einschließlich der im Herstellerwerk montierten Teile zu prufen.
Die Funktionssicherheit des Sicherheitsventils ist in regelmäßigen Abständen zu überprüfen. Eine jährliche Wartung durch eine Fachfirma wird empfohlen.
Der Elektroeinsatz (falls vorhanden) ist jährlich, bei entsprechend hartem Wasser auch in kürzeren Abständen zu entkalken. Hiermit ist eine Funktionskontrolle zu verbinden.
Eine Reinigung des Speichers und Überprüfung der Anlage wird 1x jährlich empfohlen.
Durch vermünftige Betriebsweise können Sie im erheblichen Umfang Energie einsparen.
- Im Wärmepumpenbetrieb sollte die Warmwassertemperatur nicht über 45^ liegen.

ACHTUNG!

Die Magnesiumanode ist laut DVGW erstmalig nach 2 Jahren und dann in entsprechenden Abständen durch den Kundendienst prüfen zu halten und gegebenenfalls zu erneuern. (Anode erneuern bei Schutzstrom geringer als 0,3mA )

3 Technische Angaben

		WWSP 432 SOL	WWSP 540 SOL	CWWSP 308 SOL	CWWSP 411 SOL
Nenninhalt	Liter	363	448	295	380
Nutzinhalt	Liter	346	427	295	380
Wärmetauscherfläche Heizwasser	m²	3,2	4,0	0,8	1,05
Wärmetauscherfläche Solar	m²	1,3	1,6	1,55	1,8
Höhe	mm	1631	1961	1834	1631
Durchmesser	mm	700	700	600	700
Speichergewicht verpackt	kg	182	218	113	133
Anschlüsse
Vorlauf Solar	SV	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Rücklauf Solar	SR	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Kaltwasser	KW	1" AG	1" AG	1" AG	1" AG
Warmwasser	WW	1" AG	1" AG	1" AG	1" AG
Zirkulation	Z	3/4" IG	3/4" IG	3/4" AG	3/4" AG
Heizwasservorlauf	HV	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Heizwasserrücklauf	HR	1 1/4" IG	1 1/4" IG	1" AG	1" AG
Flansch		DN110	DN110	DN110	DN110
Fühlerhülse	mm	Ø20x2x60	Ø20x2x60	Ø20x2x200	Ø20x2x200
Anode Ø33 x Länge	mm	1000	1250
Anode Ø26 x Länge	mm			1100	900
Anode Anschlussgewinde		1 1/4"	1 1/4"	1"	1"
zul. Betriebstemperatur Heizwasser	°C	110	110	110	110
zul. Betriebsüberdruck Heizwasser	bar	10	10	10	10
zul. Betriebstemperatur Trinkwasser	°C	95	95	95	95
zul. Betriebsüberdruck Trinkwasser	bar	10	10	10	10
zul. Betriebstemperatur Solar	°C	110	110	110	110
zul. Betriebsüberdruck Solar	bar	10	10	10	10

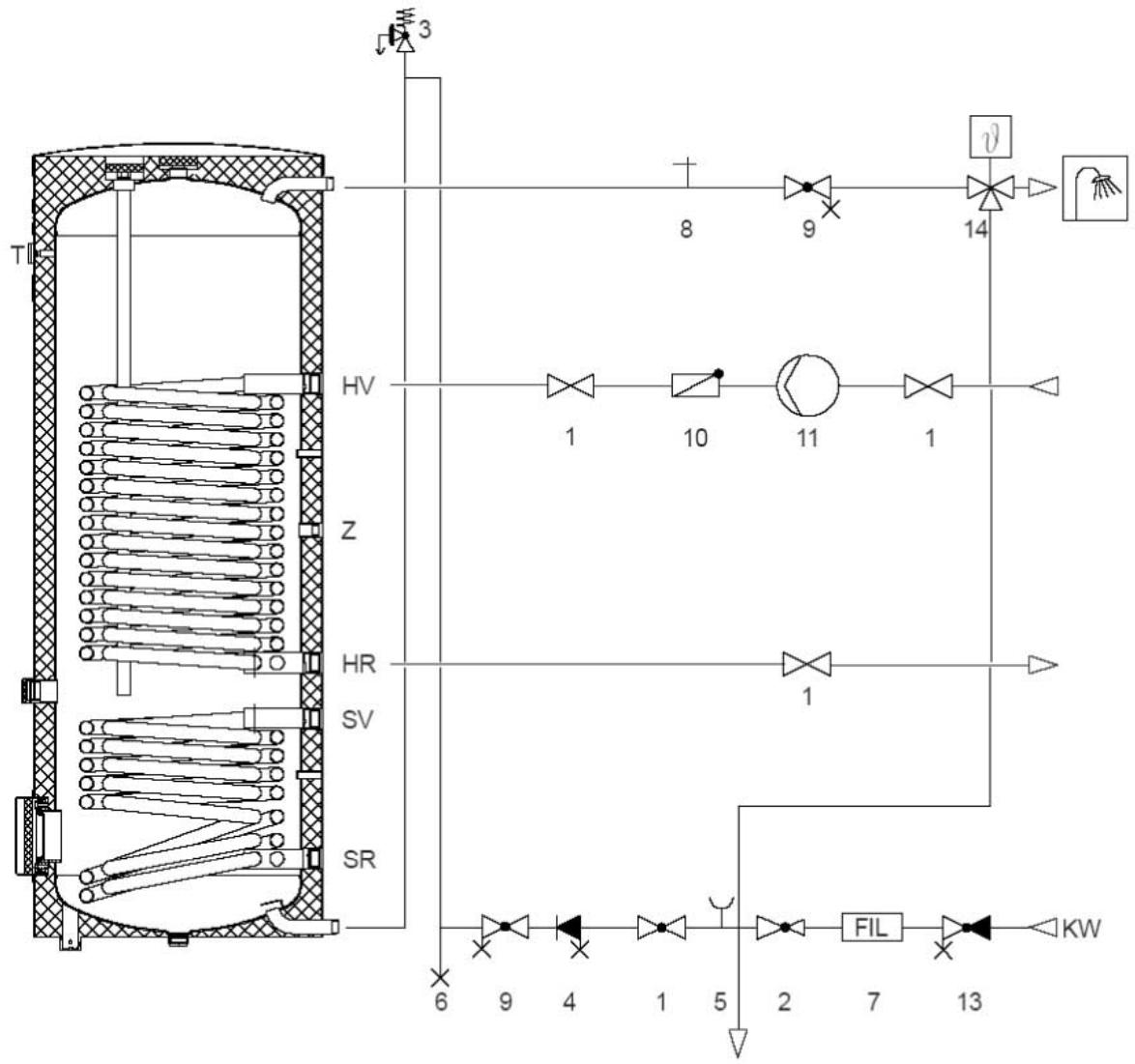

KW
Verbraucher
Kaltwasseranschluss nach DIN 1988

Legende
1	Abspperrventil
2	Druckmindererventil
3	Sicherheitsventil
4	Rückflussverhinderer mit Entleerung
5	Manometeranschlussstutzen
6	Auslaufventil
7	Filter
8	Be- und Entlüfung
9	Abspperrventil mit Entleerung
10	Rückschlagklappe
11	Speicherladepumpe
12	Zirkulationspumpe (zeitlich unterbrechbarer Betrieb)
13	Durchgangsventil mit Rückflussverhinderer
14	Verbrühschutz nach DIN 806-2 und DVGW-W551
15	Rückflussverhinderer

Legendende
KW	Kaltwasser
Z	Zirkulation
SV	Vorlauf Solar
SR	Rücklauf Solar
T	Thermometer
HV	Vorlauf Heizung
HR	Rücklauf Heizung
