WWSP 432 SOL - Chauffage électrique DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réservoir solaire d'eau chaude sanitaire
Marque	DIMPLEX
Modèle	WWSP 432 SOL
Capacité nominale	363 litres
Capacité utile	346 litres
Surface d'échangeur thermique (eau de chauffage)	3,2 m²
Surface d'échangeur thermique (solaire)	1,3 m²
Hauteur	1631 mm
Diamètre	700 mm
Poids du réservoir emballé	182 kg
Raccordements	Départ/retour solaire : filet. int. 1 1/4"; Eau froide/chaude : filet. ext. 1"; Circulation : filet. int. 3/4"; Départ/retour chauffage : filet. int. 1 1/4"
Température admissible (eau potable)	95 °C
Surpression admissible (eau potable)	10 bar
Température admissible (eau de chauffage)	110 °C
Surpression admissible (eau de chauffage)	10 bar
Température admissible (solaire)	110 °C
Surpression admissible (solaire)	10 bar
Anode de magnésium	Contrôle après 2 ans, remplacer si courant < 0,3 mA
Bride	DN110
Gaine de sonde	Ø20x2x60 mm
Protection contre les brûlures	Nécessaire si température du réservoir > 45 °C
Installation	Par entreprise spécialisée, dans un local à l'abri du gel
Entretien	Annuel : nettoyage du réservoir, détartrage de l'insert électrique (si présent), contrôle de l'anode

FOIRE AUX QUESTIONS - WWSP 432 SOL DIMPLEX

Qui doit installer le réservoir WWSP 432 SOL ?

L'installation doit être effectuée par une entreprise spécialisée ou agréée, dans un local à l'abri du gel. Le raccordement doit respecter les normes DIN 1988 et DIN 4753.

Comment effectuer la mise en service ?

Avant la mise en service, vérifiez l'alimentation en eau et le remplissage du réservoir. La première mise en service doit être réalisée par un professionnel. Contrôlez l'étanchéité de l'ensemble de l'installation.

Quel entretien régulier est nécessaire ?

Il est recommandé de faire effectuer un entretien annuel par une entreprise spécialisée : nettoyage du réservoir, contrôle de l'anode, détartrage de l'insert électrique si présent, et vérification de la soupape de sécurité.

Quand faut-il remplacer l'anode de magnésium ?

L'anode de magnésium doit être contrôlée après 2 ans, puis à intervalles réguliers. Elle doit être remplacée si le courant de protection est inférieur à 0,3 mA.

Quelle est la température maximale de l'eau potable ?

La température de fonctionnement admissible pour l'eau potable est de 95 °C. Pour l'eau de chauffage et le circuit solaire, elle est de 110 °C.

Quelle est la pression maximale de service ?

La surpression de fonctionnement admissible est de 10 bar pour les circuits eau potable, eau de chauffage et solaire.

Faut-il une protection contre les brûlures ?

Oui, si la température du réservoir dépasse 45 °C, une protection contre les risques de brûlures doit être prévue conformément à la norme DIN 806-2 et l'agrément DVGW W551.

Que faire en cas de pression d'eau trop élevée ?

Installez un détendeur si nécessaire et un vase d'expansion approprié avec robinetterie de circulation pour éviter les coups de bélier et les pertes d'eau.

Peut-on utiliser l'eau chaude sanitaire à des températures élevées ?

Il est recommandé de ne pas dépasser 45 °C en mode pompe à chaleur pour économiser l'énergie. Des températures plus élevées peuvent être obtenues via l'appoint électrique ou solaire.

Où trouver le schéma de raccordement ?

Le schéma de raccordement détaillé se trouve dans la notice d'utilisation, à la section 4. Il liste les composants comme la vanne d'arrêt, le manodétendeur, la soupape de sécurité, etc.

MODE D'EMPLOI WWSP 432 SOL DIMPLEX

Instructions d'installation et d'utilisation

Réserveoir solaire d'eau chaude sanitaire 400 litres, 361 080 / WWSP 432 SOL pour pompes à chaleur

Réserveoir solaire d'eau chaude sanitaire 500 litres, 361 090 / WWSP 540 SOL pour pompes à chaleur

Réserveoir solaire d'eau chaude sanitaire 300 litres, 361 120 / CWWSP 308 SOL pour chaudières

Réserveoir solaire d'eau chaude sanitaire 400 litres, 361 130 / CWWSP 411 SOL pour chaudières

1 Installation FR-2 2 Mise en service FR-2 3 Données techniques FR-3 4 Schéma de raccordement. FR-4

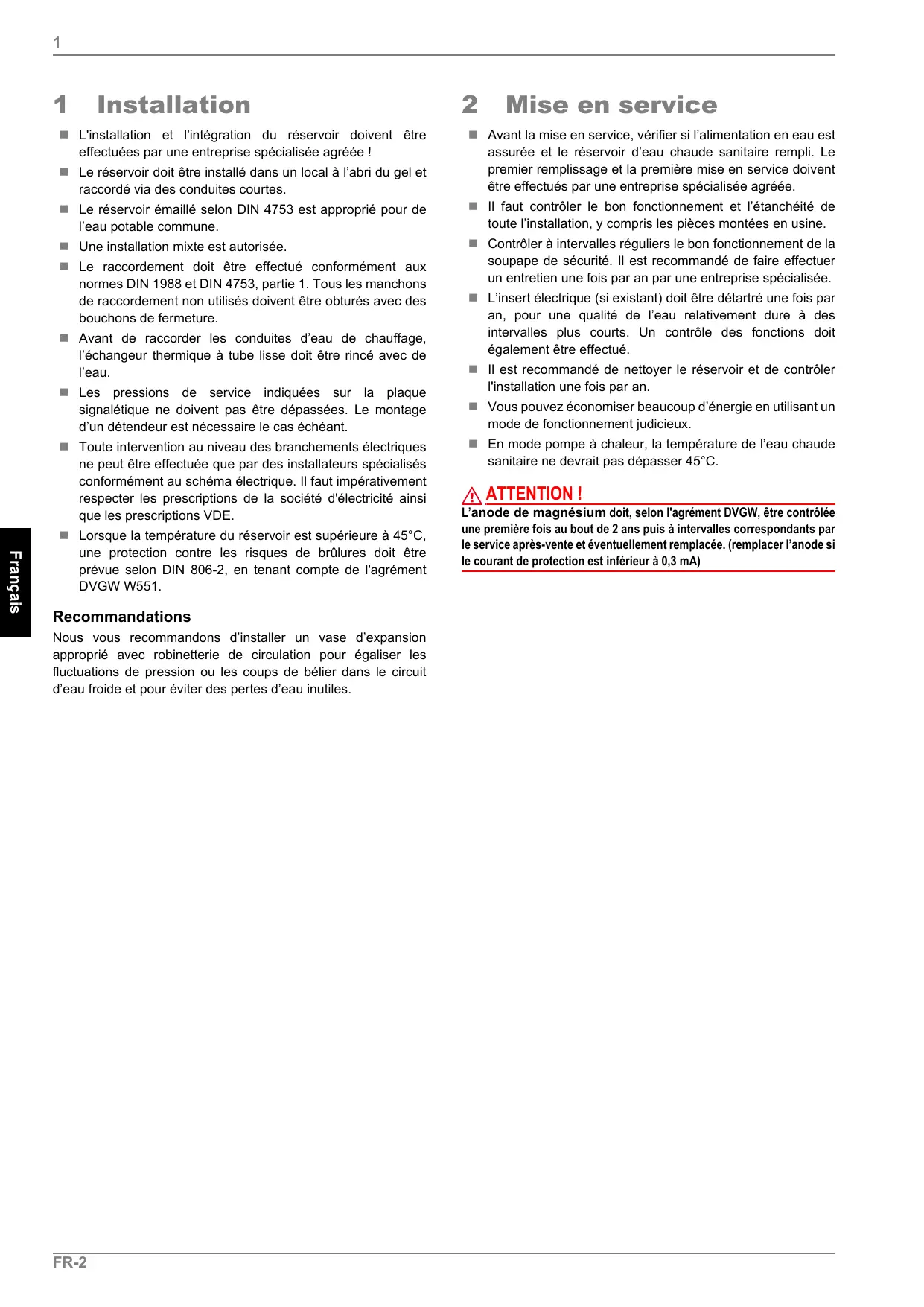

1 Installation

L'installation et l'intégration du réservoir doivent être effectuées par une entreprise spécialisée/agréée. Le réservoir doit être installé dans un local à l'abri du gel et raccordé via des conduites courtes. Le réservoir émaillé selon DIN 4753 est approprié pour de l'eau potable commune. Une installation mixte est autorisée. Le raccordement doit être effectué conformément aux normes DIN 1988 et DIN 4753, partie 1. Tous les manchons de raccordement non utilisés doivent être obturés avec des bouchons de fermeture. Avant de raccorder les conduites d'eau de chauffage, l'échangeur thermique à tube lisse doit être rincé avec de l'eau. - Les pressions de service indiquées sur la plaque signalétique ne doivent pas être dépassées. Le montage d'un détendeur est nécessaire le cas échéant. Toute intervention au niveau des branchements électriques ne peut être effectuée que par des installateurs spécialisés conformément au schéma électrique. Il faut impérativement respecter les prescriptions de la société d'électricité ainsi que les prescriptions VDE. Lorsque la température du réservoir est supérieure à 45°C, une protection contre les risques de brûlures doit être prévue selon DIN 806-2, en tenant compte de l'agrément DVGW W551.

Nous vous recommandons d'installer un vase d'expansion approprié avec robinetterie de circulation pour égaliser les fluctuations de pression ou les coups de bélier dans le circuit d'eau froide et pour éviter des pertes d'eau inutiles.

2 Mise en service

Avant la mise en service, vérifier si l'alimentation en eau est assurée et le réservoir d'eau chaude sanitaire rempli. Le premier remplissage et la première mise en service doivent être effectués par une entreprise spécialisée/agréée. Il faut contrôler le bon fonctionnement et l'étanchéité de toute l'installation, y compris les pièces montées en usine. - Contrôler à intervalles réguliers le bon fonctionnement de la soupape de sécurité. Il est recommandé de faire effectuer un entretien une fois par an par une entreprise spécialisée. L'insert électrique (si existent) doit être détartré une fois par an, pour une qualité de l'eau relativement dure à des intervalles plus courts. Un contrôle des fonctions doit également être effectué. Il est recommandé de nettoyer le réservoir et de contrôler l'installation une fois par an. Vous pouvez économiser beaucoup d'énergie en utilisant un mode de fonctionnement judicieux. En mode pompe à chaleur, la température de l'eau chaude sanitaire ne devrait pas dépasser 45°C.

Attention!

L'anode de magnésium doit, selon l'agrément DVGW, être contrôlée une première fois au bout de 2 ans puis à intervalles correspondants par le service après-vente et éventuellement remplacée. (replacer l'anode si le courant de protection est inférieur à 0,3 mA)

3 Données techniques

		WWSP 432 SOL	WWSP 540 SOL	CWWSP 308 SOL	CWWSP 411 SOL
Capacité nominale	litres	363	448	295	380
Capacité utile	litres	346	427	295	380
Surface d'échangeur thermiqueeau de chauffage	\(m^2\)	3,2	4,0	0,8	1,05
Surface d'échangeurthermique solaire	\(m^2\)	1,3	1,6	1,55	1,8
Hauteur	mm	1631	1961	1834	1631
Diamètre	mm	700	700	600	700
Poids du réservoir emballé	kg	182	218	113	133
Raccordements
Circuit départ solaire	SV	filet. int. 1 1/4"	filet. int. 1 1/4"	filet. ext. 1"	filet. ext. 1"
Circuit retour solaire	SR	filet. int. 1 1/4"	filet. int. 1 1/4"	filet. ext. 1"	filet. ext. 1"
Eau froide	KW	filet. ext. 1"	filet. ext. 1"	filet. ext. 1"	filet. ext. 1"
Eau chaude sanitaire	WW	filet. ext. 1"	filet. ext. 1"	filet. ext. 1"	filet. ext. 1"
Circulation	Z	filet. int. 3/4"	filet. int. 3/4"	filet. ext. 3/4"	filet. ext. 3/4"
Circuit de départ d'eau de chauffage	HV	filet. int. 1 1/4"	filet. int. 1 1/4"	filet. ext. 1"	filet. ext. 1"
Circuit retour d'eau de chauffage	HR	filet. int. 1 1/4"	filet. int. 1 1/4"	filet. ext. 1"	filet. ext. 1"
Bride		DN110	DN110	DN110	DN110
Gaine de sonde	mm	Ø20x2x60	Ø20x2x60	Ø20x2x200	Ø20x2x200
Anode Ø33 x longueur	mm	1000	1250
Anode Ø26 x longueur	mm			1100	900
Raccord filtré anode		1 1/4"	1 1/4"	1"	1"
Température de fonctionnementadmissible eau de chauffage	°C	110	110	110	110
Surpression de fonctionnementadmissible eau de chauffage	bar	10	10	10	10
Température de fonctionnementadmissible eau potable	°C	95	95	95	95
Surpression de fonctionnementadmissible eau potable	bar	10	10	10	10
Température de fonctionnementadmissible solaire	°C	110	110	110	110
Surpression de fonctionnementadmissible solaire	bar	10	10	10	10

4 Schéma de raccordement

KW Consommateur Raccordement au circuit d'eau froide suivant DIN 1988

Légende
1	Vanne d'accêt
2	Manodétendeur
3	Vanne de sécurité
4	Clapet anti-reflux avec vidange
5	Tubulures de raccordement au manomètre
6	Vanne de purge
7	Filtre
8	Aération et ventilation
9	Vanne d'accêt avec vidange
10	Clapet anti-retour
11	Pompe de suralimentation du réservoir
12	Pompe de circulation (fonctionnement interruptible)
13	Vanne de passage avec clapet anti-reflux
14	Protection contre les risques de brûlures selon DIN 806-2 et DVGW-W551
15	Clapet anti-reflux

Légende
KW	Eau froide
Z	Circulation
SV	Circuit départ solaire
SR	Circuit retour solaire
T	Thermomètre
HV	Circuit départ de chauffage
HR	Circuit retour de chauffage

Circulation (uniquement si nécessaire)
