BV 2300 - Odkurzacz ogrodowy ATIKA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Odkurzacz/dmuchawa/rozdrabniacz do liści
Marka	ATIKA
Model	BV 2300
Moc silnika	2300 W
Napięcie zasilania	230 V ~ 50 Hz
Prędkość obrotowa (bez regulacji)	13000 min⁻¹
Prędkość obrotowa (z regulacją)	6000 – 13000 min⁻¹
Wydmuch powietrza przy dmuchaniu	270 km/h
Przepływ powietrza przy odkurzaniu	840 m³/h
Zmierzony poziom mocy akustycznej	100 dB(A)
Gwarantowany poziom mocy akustycznej	101 dB(A)
Poziom ciśnienia akustycznego	80 dB(A)
Waga	4,4 kg
Pojemność worka zbiorczego	35/45 l
Drgania ręka-ramię	< 2,5 m/s²
Przeznaczenie	Prywatne (ogrody): liście, trawa, małe gałęzie, papier
Wymagane wyposażenie ochronne	Okulary ochronne, nauszniki, rękawice, antypoślizgowe buty
Ochrona elektryczna	Wyłącznik różnicowoprądowy 30 mA, bezpiecznik 10 A
Konserwacja worka zbiorczego	Opróżnianie po każdym użyciu, ręczne mycie w wodzie z mydłem
Przechowywanie	Suche i zamykane miejsce, poza zasięgiem dzieci
Gwarancja	2 lata
Części zamienne	Wyłącznie oryginalne

Często zadawane pytania - BV 2300 ATIKA

Jak uruchomić odkurzacz BV 2300?

Przed uruchomieniem upewnij się, że worek zbiorczy jest prawidłowo zamontowany i zamek błyskawiczny jest zamknięty. Podłącz urządzenie do uziemionego gniazdka z wyłącznikiem różnicowoprądowym 30 mA. Ustaw przełącznik na pozycję odkurzania lub dmuchania, a następnie włącz urządzenie.

Co zrobić, gdy siła odkurzania jest słaba?

Sprawdź najpierw, czy worek zbiorczy jest pełny (opróżnij go, jeśli to konieczne). Upewnij się, że rura nie jest zatkana. W modelach z regulacją prędkości zwiększ prędkość. Sprawdź także, czy przewód przedłużający ma wystarczający przekrój (co najmniej 1,5 mm² dla maks. 25 m).

Czy mogę odkurzać mokre liście?

Nie zaleca się odkurzania mokrych liści, ponieważ są trudniejsze do zebrania i mogą zatkać urządzenie. Najlepiej zbierać liście przy suchej pogodzie, zaraz po opadnięciu.

Jak czyścić worek zbiorczy?

Opróżnij worek po każdym użyciu. Potrząśnij nim i wyczesz go. Jeśli jest bardzo zabrudzony, wypierz go ręcznie w wodzie z mydłem (przynajmniej raz w roku). Jeśli zamek błyskawiczny jest sztywny, natrzyj zęby suchym mydłem. Wymień worek, jeśli jest uszkodzony.

Jaka jest gwarancja na odkurzacz ATIKA BV 2300?

Gwarancja wynosi 2 lata od daty dostawy i obejmuje wady materiałowe lub produkcyjne. Nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem lub normalnym zużyciem (turbina, worek). Naprawy muszą być wykonywane przez producenta lub autoryzowany serwis.

Jakie rodzaje odpadów mogę odkurzać lub wydmuchiwać?

Urządzenie jest przeznaczone do lekkich i suchych materiałów: liści, trawy, małych gałęzi, małych kawałków papieru. Nigdy nie odkurzaj metalu, kamieni, szkła, płynów (zwłaszcza łatwopalnych), gorących lub dymiących przedmiotów.

Jak regulować prędkość odkurzacza?

Model BV 2300 umożliwia płynną regulację prędkości obrotowej od 6000 do 13000 min⁻¹. Użyj pokrętła regulacji, aby dostosować moc odkurzania lub dmuchania do potrzeb.

Jakie środki ostrożności powinienem zachować?

Zawsze noś okulary ochronne, nauszniki, rękawice i antypoślizgowe buty. Nie noś luźnej odzieży. Upewnij się, że żadna osoba ani zwierzę nie znajduje się w odległości mniejszej niż 5 m. Nigdy nie kieruj rury w stronę ludzi ani zwierząt. Odłącz urządzenie przed jakimkolwiek serwisowaniem.

Jak przechowywać odkurzacz po użyciu?

Odłącz wtyczkę. Wyczyść urządzenie ściereczką lub szczotką (nie używaj wody ani rozpuszczalników). Przechowuj w suchym i zamykanym miejscu, poza zasięgiem dzieci. W przypadku dłuższego przechowywania wykonaj dokładne czyszczenie.

Gdzie znaleźć części zamienne do BV 2300?

Używaj wyłącznie oryginalnych części zamiennych ATIKA. Skontaktuj się z producentem lub autoryzowanym serwisem. Naprawy muszą być wykonywane przez serwis. Nie używaj nieoryginalnych części.

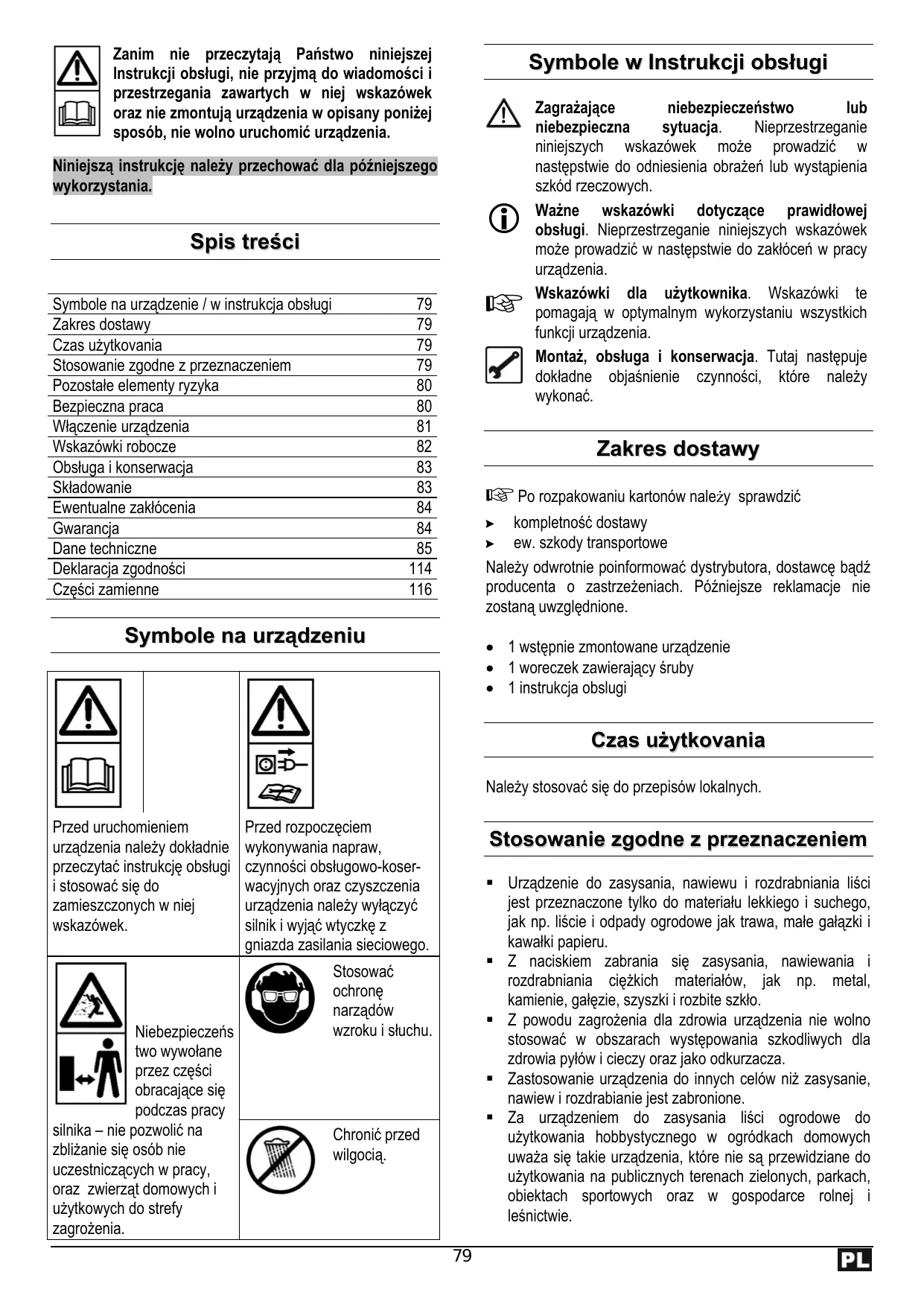

INSTRUKCJA OBSŁUGI BV 2300 ATIKA

Urządzenie do zasysania, nawiewu i rozdrabniania liści

Instrukcja obsługi – Wskazówki bezpieczeństwa – Części zamienne

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

Spis treści

Symbole na urządzenie / w instrukcja obsługi	79
Zakres dostawy	79
Czas użytkovania	79
Stosowanie zgodne z przeznaczeniem	79
Pozostałe elementy ryzyka	80
Bezpieczna praca	80
Włączenie urządzenia	81
Wskazówki robocze	82
Obsługa i konserwacja	83
Składowanie	83
Ewentualne zakłócenia	84
Gwarancja	84
Dane techniczne	85
Deklaracja zgodności	114
Części zamienne	116

Symbole na urządzeniu

Przed uruchomieniemurządzenia należy dokładnieprzeczytać instrukcję obsługii stosować się dozamieszczonych w niejwskazówek.		Przed rozpoczęciemwykonywania napraw,czynności obsługowo-koser-wacyjnych oraz czyszczeniaurządzenia należy wyłączyćsilnik i wyjąć wtyczkę zgniazda zasilania sieciowego.
	Niebezpieczeństwo wywołaneprzez częściobracające siępodczas pracy	Stosowaćochronęnarządówwzroku i słuchu.
		Chronić przedwilgocią.

Symbole w Instrukcji obsługi

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do zakłóceń w pracy urządzenia.

Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia.

Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Zakres dostawy

Po rozpakowaniu kartonów należy sprawdzić

▶ kompletność dostawy
ew. szkody transportowe

Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

• 1 wstępnie zmontowane urządzenie
• 1 woreczek zawierający śruby
• 1 instrukcja obsługi

Czas użytkovania

Należy stosować się do przepisów lokalnych.

Stosowanie zgodne z przeznaczeniem

• Urządzenie do zasysania, nawiewu i rozdrabniania liści jest przeznaczone tylko do materiału lekkiego i suchego, jak np. liście i odpady ogrodowe jak trawa, małe gałączki i kawałki papieru.
  ■ Z naciskiem zabrania się zasysania, nawiewania i rozdrabniania ciężkich materiałów, jak np. metal, kamienie, gałęzie, szyszki i rozbite szkło.
• Z powodu zagrożenia dla zdrowia urządzenia nie wolno stosować w obszarach występowania szkodliwych dla zdrowia pyłów i cieczy oraz jako odkurzacza.
  ■ Zastosowanie urządzenia do innych celów niż zasysanie, nawiew i rozdrabianie jest zabronione.

• Za urządzeniem do zasysania liści ogrodowe do użytkowania hobbystycznego w ogródkach domowych uważa się takie urządzenia, które nie są przewidziane do użytkowania na publicznych terenach zielonych, parkach, obiektach sportowych oraz w gospodarce rolnej i leśnictwie.

• Urządzenie do zasysania, nawiewania i rozdrabniania jest przeznaczone tylko do stosowania w warunkach prywatnych zgodnie z jego przeznaczeniem. Za powstałe szkody z niezgodnego użytkowania producent nie odpowiada. Pysyko ponosi tylko użytkownik.

• Każdy inny sposób użycia urządzenia, wykraczający poza opisany powyżej jest uważany za sprzeczny z przeznaczeniem. Za szkody wynikające z takiego użytkowania producent nie ponosi odpowiedzialności - skutki ryzyka ponosi wyłącznie użytkownik.
• Do pojęcia eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do umieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.
• Przestrzegać obowiązujących i relevantnych dla eksploatacji maszyny przepisów BHP, jak również innych ogólnie uznanych reguł higieny i bezpieczeństwa pracy.
• Samowolne zmiany w urządzenie do zasysania wykluczają odpowiedzialność producenta za powstałe wskutek tego szkody wszelkiego rodzaju.
• Urządzenie mogą uzbrajać, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Wykonywanie prac naprawczych wolno powierzać tylko nam lub wyznaczonym przez nas punktom serwisowym.
• Maszyny nie wolno eksploatować w pomieszczeniach, w których panuje zagrożenie wybuchem, oraz w miejscach, w których jest ona narażona na opady deszczu.

Pozostałe elementy ryzyka

⚠️ Także przy posługiwaniu się urządzeniem w sposób zgodny z wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka.

Te pozostałe elementy ryzyka można ograniczyć poprzez kompleksowe stosowanie się do „wskazówek dotyczących bezpieczeństwa“ oraz łącznie z nimi, „stosowania urządzenia zgodnie z przeznaczeniem“.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

• Ignorowanie lub lekceważenie przedsięwzięć służących bezpieczeństwu pracy może prowadzić do odniesienia obrażeń przez obsługującego oraz uszkodzenia rzeczy.
  ■ Odrzucanie kamieni i ziemi.
• Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną.
• Dotknięcie elementów przewodzących prąd przy otwartych podzespołach elektrycznych.
• Uszkodzenie słuchu w przypadku dłuższej pracy bez stosowania ochrony słuchu.

Ponadto, pomimo wszystkich zastosowanych przedsięwzięć zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

Bezpieczna praca

⚠ W przypadku nieprawidłowego użycia urządzenie do zasysania może być niebezpieczna. W przypadku pracy z urządzeniami z napędem elektrycznym konieczne jest stosowanie podstawowych działań zabezpieczających, aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz zranienia osób.

Aby uchronić siebie i innych przed ewentualnymi wypadkami, przeczytaj uważnie przed uruchomieniem niniejszego wyrobu i przestrzegaj podanych poniżej wskazówek oraz przepisów BHP oraz obowiązujących lokalnie w danym kraju przepisów bezpieczeństwa.

Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim innym osobom, które użytkują maszynę.
Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.

• Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania.
• Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem i prace z urządzeniem do zasysania liści).
• Należy wybrać pewne stanowisko pracy i stale utrzymywać równowagę. Nie nachylać się przed urządzeniem.
• Pracować uważnie i zwracać uwagę na wykonywane czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może doprowadzić do poważnych obrażeń.

■ Zakładaj odpowiednią odzież roboczą:
- nie zakładaj szerokiej, nie przylegającej do ciała odzieży oraz biżuterii, mogą ją uchwycić i wciągnąć ruchome części maszyny.
– rękawice i nieślizgające się buty
– długie spodnie dla ochrony nóg

■ Stosuj środki ochrony osobistej:

- okulary ochronne

- środki ochrony słuchu (poziom ciśnienia akustycznego na stanowisku pracy może przekroczyć 85 dB (A).

• Obsługujący maszynę odpowiada w miejscu użytkowania maszyny w stosunku do osób trzecich.
• Dzieci oraz młodzież przed ukończeniem 16-go roku życia oraz osoby, które nie przeczytały instrukcji obsługi, nie mogą obsługiwać urządzenia.
  ■ Dzieci muszą pozostawać z dala od urządzenia.
  ■ Nie należy pozostawiać urządzenia bez dozoru.
• Użytkownik urządzenia ponosi odpowiedzialność za wypadki z udziałem ludzi oraz przedmiotów stanowiących ich własność.

• Nigdy nie używaj urządzenia, gdy w pobliżu są osoby nie biorące udziału w pracy.

• Nie należy przeciązać urządzenia! Praca w podanym zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza.

• Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa.
  ■ Nie eksploatować urządzenia bez leja wpustowego.
• Nie spryskiwać urządzenia wodą (zagrożenie porażeniem prądem elektrycznym).

• Do wykonywania następujących robót należy wyłączyć maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:

• Naprawy
  – Czynności obsługowo-konserwacyjne

• Usuwanie zakłóceń
• sprawdzeniem przewodów przyłączowych, czy nie są popłatane lub uszkodzone
  – przełączanie z ssania na nadmuch
• Transport
• Pozostawienie urządzenia (także na krótki okres czasu)
  – nietypowe odgłosy i wibracje

■ Starannie pielęgnować podkaszarkę:

– Uważać na czystość otworów wentylacyjnych.
- Uchwyty nie mogą być zabrudzone olejem ani smarem.
- Przestrzegać instrukcji konserwacji i wskazówek dot. wymiany szpuli.

- Sprawdzić maszynę, czy nie wykazuje ona ewentualnych uszkodzeń:

• Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję.
• Proszę sprawdzić czy podzespoły nie są uszkodzone lub niesprawne. Żeby uzyskać pełną sprawność eksploatacyjną wszystkie podzespoły muszą być prawidłowo zamontowane i spełniać wszystkie wymagania.
• Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat.
• Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

- Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Bezpieczeństwo urządzeń elektrycznych

■ Wykonanie przewodu zasilania sieciowego zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach:

• 3 x 1,5 mm² przy przewodzie do 25 m
• 3 x 2,5 mm² przy przewodzie powyżej 25 m

- Oługie i cieńie przewody zasilające powodują spadek napięcia. Silnik nie osiąga swojej maksymalnej mocy i w

konsekwencji zredukowaniu ulega sprawność funkcjonalna maszyn.

■ Wtyczka przyłączowa musi być chroniona przed bryzgami wody.
- Przy wykładaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, żeby nie został zgnieciony ani złamany oraz, żeby wtyk nie uległ zawilgoceniu.
- Nie należy stosować przewodu zasilającego do celów, do których nie jest on przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód.
- Regularnie sprawdzać stan techniczny przewodu przedłużacza i jeżeli jest uszkodzony, to należy go wymienić. Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.
- Podczas pracy na otwartej przestrzeni należy stosować tylko dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilających.
- Nie należy posługiwać się prowizorycznymi przyłączami elektrycznymi.
- Nie należy nigdy stosować obejść urządzeń zabezpieczających ani ich wyłączać.
- Podłączyć urządzenie przez wyłącznik różnicowoprowadowy (30 mA).

Wykonanie przyłącza elektrycznego lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa.

Naprawy innych podzespołów maszyny wykonuje producent lub jedna z jego stacji obsługi klienta.

Stosować tylko oryginalne części zamienne. Stosowanie innych części zamiennych może być przyczyną wypadków. Za szkody stąd powstałe producent nie ponosi odpowiedzialności.

Włączenie urządzenia

• Proszę się upewnić, czy urządzenie jest kompletne oraz czy jest prawidłowo zmontowane.
  ■ Przed każdym użyciem należy sprawdzić:

- czy przewody zasilania energią nie wykazują uszkodzeń (pęknięć, przecięć itp.),

Nie należy posługiwać się uszkodzonymi ewodami.

• czy nie występują inne uszkodzenia (patrz - Bezpieczne wykonywanie pracy),
  – czy wszystkie śruby zostały prawidłowo dokręcone.
  – szczelność układu hydraulicznego

Przyłącze sieciowe

- Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia

sieciowego i podłączyć urządzenie do przepisowej wtyczki.

■ Stosować przedłużenia przewodów zasilania sieciowego o wystarczającym przekroju.
- Maszynę należy podłączyć poprzez wyłącznik ochronny Fi (wyłącznik ochronny różnicowy) 30 mA.

i Zabezpieczenie: 10 A

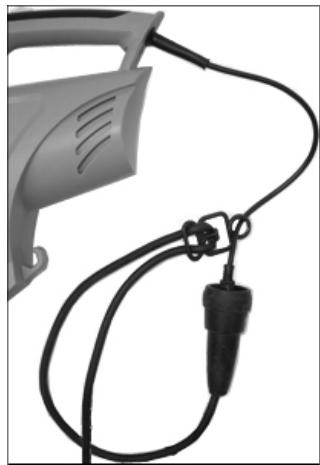

Nanoszenie kabla przedłużającego

1. Nałożyć sprzęgło kabla przedłużającego na wtyczkę kombinacji wyłącznika-wtyczki.
2. Przeciągnąć kabel przedłużający jako pętlę przez uchwyt odciążający kabla i zawiesić go.
3. Zwrócić uwagę, by kabel miał dostateczny luz.

Nie używać urządzeń, których wyłączniki nie dają się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawione lub wymienione przez serwis.

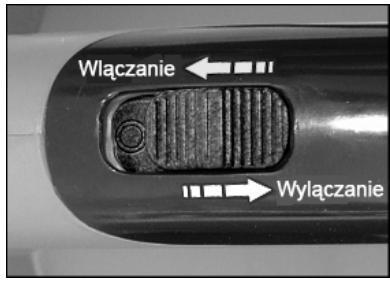

Włączanie Wylączanie

① Wskazówki robocze

Przed przystapieniem do pracy przestrzegaj następujących zasad i sprawdź, czy:

• Maszynę mogą obsługiwać wyłącznie osoby w wieku powyżej 16 lat, które przeczytały i zrozumiały instrukcję obsługi.
• Do pracy należy zakładać wyposażenie ochronne (okulary ochronne / przylbicę ochronną, rękawice ochronne). Wyposażenie ochronne chroni przed możliwymi obrażeniami.
• Rury ssącej / nawiewnej nigdy nie kierować na ludzi lub zwierzęta. Przedmiotów nie zdmuchiwać w kierunku ludzi lub zwierząt.

• Osoby przyglądające się pracy muszą zachować odsęp wielkości co najmniej 5 metrów.

• Zachować ostrożność przed uniesionymi podmuchem, zawirowanymi przedmiotami. Szczególnie niebezpieczne są przedmioty odrzucone od murów i ścian (np. kamienie).

• Nie obsługuj urządzenia mokrymi rękoma, nie pracuj z nim przy wilgotnej pogodzie.
• Kabel przyłączowy prowadzić zawsze w tył od urządzenia. W przeciwnym wypadku istnieje zagrożenie potknięcia się, poślizgnięcia lub upadku.
  ■ Urządzenia nigdy nie eksploatować
  — bez worka wychwytującego,
• z nie zamkniętym zamkiem błyskawicznym worka wychwytującego

Jeśli osoby z zaburzeniami układu krążenia są zbyt często narażone na wibracje, mogą nastąpić uszkodzenia systemu nerwowego lub naczyń krwionośnych.

Wibracje można zredukować:

• poprzez nałożenie mocnych, ciepłych rękawic roboczych
• poprzez skrócenie czasu pracy (stosować liczne długie przerwy)

Należy udać się do lekarza w przypadku obrzęku palców, złego samopoczucia lub utraty czucia w placach.

Włączenie / wyłączenie

⚠️ Przed uruchomieniem upewnij się, że worek wychwytujący jest zamontowany, nie jest uszkodzony lub zużyty, a zamek błyskawiczny jest zamknięty.

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania.

1. Przełącznik ustawić w położeniu do zasysania i rozdrabniania.
2. Urządzenie trzymać mocno za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tał noszenie urządzenia.
3. Urządzenie włączyć.
4. Urządzenie przemieszczać powoli i równomiernie nad oczyszczaną powierzchnią. Końcówki rury ssącej nigdy nie wtykać w zasysane listowie.
5. Wraz z napełnianiem się worka spada moc ssania. Gdy worek jest pełny, wyłączyć urządzenie przez wyciągnięcie wtyczki z gniazdka sieciowego. Otworzyć zamek błyskawiczny i opróżnić worek.
6. Po zakończeniu pracy przełącznik rodzaju pracy przełączyć na nadmuch i wydmuchać z rury ssącej / nadmuchu pozostałości.

① Liście zbierać wcześniej! – Zaleca się zbieranie listowia możliwe wcześniej po opadnięciu i przy suchej pogodzie. Wilgotne liście stanowią problem, podobnie jak liście już próchniejące i tworzące większe sterty.

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania

1. Przełącznik ustawić w położeniu do nawiewu.
2. Urządzenie trzymać mocno za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tak, aby zapewnić wygodne
3. Urządzenie włączyć.
4. Końcówkę rury przemieszczać sięgając wstecz, powoli i równomiernie kilka centymetrów nad podłożem, od jednej strony do drugiej.

Urządzenie do zasysania z regulacją prędkości obrotowej

W tym wykonaniu urządzenia istnieje możliwość regulacji prędkości obrotowej silnika a tym samym mocy zasysania i nadmuchu.

Regulacja prędkości obrotowej jest bezstopniowa w zakresie 6000 min ^-1 do 1300

max Xin min

Co można zasysać i nawiewać?

TAK

materiały lekkie i suche, np. suche liście, odpady ogrodowe jak trawa, małe gałączki i kawałki papieru

NIE

materiały ciężkie, jak np. metale, kamienie, gałęzie, szyszki lub potłuczone szkło

Urządzeniem nie wolno zasysać i nawiewać żadnych palących się, wybuchowych lub tłących się przedmiotów, jak np. papierosy, zapałki lub gorący popiół.

Nie zasysać i nie nawiewać żadnych cieczy, w szczególności cieczy palnych, jak np. benzyna. Urządzenia nigdy nie stosować w pobliżu takich tworzyw.

Obsługa i konserwacja

Przed każdą czynnością związaną z konserwacją / czyszczeniem urządzenia

• wyłączyć urządzenie
• Odczekać, aż zatrzyma się żyłka tnąca
• wyciągnąć wtyczkę z gniazda

Urządzenia zabezpieczające, które zostały usunięte w celu umożliwiaenia przeprowadzenia prac konserwacyjnych i czyszczenia muszą zostać prawidłowo założone na swoje miejsce i sprawdzone.

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Konieczne prace naprawcze może przeprowadzać wyłącznie producent lub serwis.

Aby zapewnić funkcjonalność urządzenia do zasysania liści, należy przestrzegać następujących zasad.

• Regularnie czyścić wszystkie ruchome części.
• Usuwać pył i zanieczyszczenia za pomocą ścierki i pędzla.
• Nie myć maszyny pod bieżącą wodą ani za pomocą myjek ciśnieniowych.
• Nie czyścić plastikowych elementów rozpuszczalnikami (benzyna, alkohol itd.), ponieważ mogłyby one ulec uszkodzeniu

Czyszczenie worka wychwytującego

Po każdym użyciu worek wyczyścić.

1. Worek dokładnie wytrząsnąć.
2. Worek przenicować i wyszczotkować wewnętrzną stronę.
3. W przypadku silnego zabrudzenia, a przynajmniej jeden raz w roku, worek wyprać ręcznie w łagodnym mydle zasadowym.

① Jeżeli zamek błyskawiczny ciężko się otwiera, ząbki zamka natrzeć suchym mydłem.

⚠ Dla własnego bezpieczeństwa sprawdzać regularnie worek wychwytujący. Worek uszkodzony natychmiast wymienić.

Składowanie

Wyciągnąć wtyczkę sieciową.

• Nieużywane urządzenie przechowuj w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu.
  ■ Nałożyć osłonę noża na nóż żyłkowy.
• Przed dłuższym składowaniem, w celu przedłużenia żywotności maszyny i zapewnienia łatwości obsługi, należy stosować się do poniższych wskazówek:
  — dokładnie wyczyść przecinarkę.

Ewentualne zakłócenia

rodzaj zakłócenia	ewentualna przyczyna	usuwanie
silnik nie pozwala się uruchomić	⇒ brak napięcia w sieci (zanik zasilania elektrycznego)⇒ uszkodzony kabel zasilający⇒ uszkodzony silnik lub łącznik	⇒ sprawdzić bezpiecznik (10 A)⇒ kabel wymienić lub zlecić jego sprawdzenie przez fachowy personel elektr.⚠ Uszkodzonych kabli nie używać.⇒ aby usunąć problemy, prosimy o kontakt z producentem lub wyznaczoną przez niego firmą serwisową (patrz lista serwisantów)
liście nie są poprawnie wciągane (spadek mocy urządzenia)	⇒ zatkane lub zablokowane urządzenie⇒ przepełniony worek⇒ ustawiona zbyt niska prędkość obrotowa (tylko w przypadku urządzeń z bezstopniową regulacją prędkości obrotowej)⇒ przedłużenie przewodu zasilania silnika jest za długie lub o zbyt małym przekroju, gniazdo zasilania sieciowego w zbyt dużej odległości od przyłącza głównego oraz zbyt mały przekrój przewodu przyłącza elektrycznego	⇒ opróżnić worek⇒ ustawić wyższe obroty⇒ przekrój przedłużenie przewodu zasilania sieciowego minimum 1,5 mm^2 , maksymalna długość 25 m – przy dłuższym przewodzie przekrój minimum 2,5 mm^2

Gwarancja

• Przez pierwsze 2 lata, począwszy od dostawy urządzenia z magazynów dystrybutora, udzielamy gwarancji z tytułu wad wynikających z zastosowanych materiałów i błędów jakie wystąpiły przy produkcji urządzenia.
• Roszczenia gwarancyjne z tytułu szkód jakie powstaną wskutek nieprawidłowego obchodzenia się z urządzeniem oraz nieprawidłowego opakowania go podczas transportu zwrotnego są wykluczone.
• Wadliwe podzespoły należy odesłać nieodpłatnie do naszego zakładu. Decyzja o nieodpłatnej dostawie części zamiennych pozostaje w naszej gestii. Rozstrzygnięcie o bezpłatnej dostawie części zamiennych pozostaje w naszej gestii.
• Gwarancja nie obejmuje normalnego zużycia turbiny rozdrabniacza oraz worka.
• Roboty związane z roszczeniem gwarancyjnym zostaną wykonane przez nas. Udzielenie zlecenia na naprawę innej firmie wymaga udzielenia przez nas jednoznacznej zgody.
• Gwarancja zostaje przez nas udzielona pod warunkiem, stosowane były oryginalne części zamienne.
• Aby umożliwiać recykling w podziale na odpowiednie surowce, wszystkie części wykonane z tworzyw sztucznych zostały odpowiednio oznakowane. Aby przekazać zbędne urządzenia do obiegu surowców wtórnych, prosimy o kontakt z producentem, który poda aktualne koszty recyklingu.
• Zastrzegamy sobie prawo do zmian technicznych służących dalszemu rozwojowi technicznemu urządzenia.

Dane techniczne

model	2100	2200	2300	2400	2500
moc silnika P1	2100 W	2200 W	2300 W	2400 W	2500 W
silnik	silnik prądu zmiennego 230 V ~ 50 Hz
prędkość obrotowa n bez regulacji obrotów	13000 min-1
prędkość obrotowa n z regulacją obrotów	6000 – 13000 min-1
strumień nadmuchu (maks. prędkość strumienia powietrza)	270 km/h
moc zasysania (maks. wydatek powietrza)	840 m3/h
wibracje przekazywane na rękę i ramię (wg EN 1033/DIN 45675)	a_vhw = < 2,5 m/s^2
worek wychwytujący (objętość)	35 l / 45 l
masa	4,4 kg
poziom ciśnienia akustycznego LWA (wg 2000/14/EG)	mierzony poziom ciśnienia akustycznego 100 dB (A) gwarantowany poziom ciśnienia akustycznego 101 dB (A)
akustyczny poziom szumów LPA (wg 2000/14/EG)	80 dB (A)

Gwarancja

• Przez pierwsze 2 lata, pocsąwszy od dostawy urządzenia z magazynów dystrybutora, udzielamy gwarancji z tytułu wad wynikających z zastosowanych materiałów i błędów jakie wystąpiły przy produkcji urządzenia.
• Roszczenia gwarancyjne z tytułu szkód jakie powstaną wskutek nieprawidłowego obchodzenia się z urządzeniem oraz nieprawidłowego opakowania go podczas transportu zwrotnego są wykluczone.
• Wadliwe podzespoły należy odesłać nieodpłatnie do naszego zakładu. Decyzja o nieodpłatnej dostawie części zamiennych pozostaje w naszej gestii. Rozstrzygnięcie o bezpłatnej dostawie części zamiennych pozostaje w naszej gestii.
• Gwarancja nie obejmuje normalnego zużycia turbiny rozdrabniacza oraz worka.
• Roboty związane z roszczeniem gwarancyjnym zostaną wykonane przez nas. Udzielenie zlecenia na naprawę innej firmie wymaga udzielenia przez nas jednoznacznej zgody.
• Gwarancja zostaje przez nas udzielona pod warunkiem, stosowane były oryginalne części zamienne.
• Aby umożliwiać recykling w podziale na odpowiednie surowce, wszystkie części wykonane z tworzyw sztucznych zostały odpowiednio oznakowane. Aby przekazać zbędne urządzenia do obiegu surowców wtórnych, prosimy o kontakt z producentem, który poda aktualne koszty recyklingu.
• Zastrzegamy sobie prawo do zmian technicznych służących dalszemu rozwojowi technicznemu urządzenia.

PL EG-Deklaracja zgodności stosownie do Wytycznych 98/37 EG

PL oświadcza, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt, urządzenie do zasysania, nawiewu i rozdrabniania liści

którego to oświadczenie dotyczy, odpowiada Wytycznym 98/37/EG określającym wymagania w zakresie bezpieczeństwa i zdrowotności, a także wymaganiom wszystkich innych Wytycznych znajdujących zastosowanie w powyższym zakresie.

PL Mierzony poziom ciśnienia akustycznego LWA 100 dB (A) i gwarantowany poziom ciśnienia akustycznego LWA 101 dB (A).
