BV 2300 - Gartensauger ATIKA - Kostenlose Bedienungsanleitung

Produkttyp	Laubsauger/-bläser/-häcksler
Marke	ATIKA
Modell	BV 2300
Motorleistung	2300 W
Versorgungsspannung	230 V ~ 50 Hz
Drehzahl (ohne Regelung)	13000 min⁻¹
Drehzahl (mit Regelung)	6000 – 13000 min⁻¹
Luftstrom beim Blasen	270 km/h
Luftvolumen beim Saugen	840 m³/h
Gemessener Schallleistungspegel	100 dB(A)
Garantierter Schallleistungspegel	101 dB(A)
Schalldruckpegel	80 dB(A)
Gewicht	4,4 kg
Fassungsvermögen des Auffangsacks	35 / 45 L
Hand-Arm-Vibration	< 2,5 m/s²
Verwendungszweck	Privat (Gärten): Blätter, Gras, kleine Äste, Papier
Erforderliche Schutzausrüstung	Schutzbrille, Gehörschutz, Handschuhe, rutschfeste Schuhe
Elektrischer Schutz	Fehlerstromschutzschalter 30 mA, Sicherung 10 A
Wartung des Auffangsacks	Leeren nach jedem Gebrauch, Handwäsche mit Seifenwasser
Lagerung	Trockener und verschlossener Ort, außerhalb der Reichweite von Kindern
Garantie	2 Jahre
Ersatzteile	Nur Originalteile

Häufig gestellte Fragen - BV 2300 ATIKA

Wie starte ich den Laubsauger BV 2300?

Stellen Sie vor dem Start sicher, dass der Auffangsack richtig installiert und der Reißverschluss geschlossen ist. Schließen Sie das Gerät an eine geerdete Steckdose mit einem Fehlerstromschutzschalter 30 mA an. Stellen Sie den Schalter auf die Position Saugen oder Blasen und schalten Sie das Gerät ein.

Was tun, wenn die Saugleistung schwach ist?

Überprüfen Sie zuerst, ob der Auffangsack voll ist (leeren Sie ihn bei Bedarf). Stellen Sie sicher, dass das Rohr nicht verstopft ist. Erhöhen Sie bei Modellen mit Geschwindigkeitsregelung die Geschwindigkeit. Überprüfen Sie auch, ob das Verlängerungskabel einen ausreichenden Querschnitt hat (mindestens 1,5 mm² für max. 25 m).

Kann ich nasse Blätter saugen?

Es wird davon abgeraten, nasse Blätter zu saugen, da sie schwerer zu saugen sind und das Gerät verstopfen können. Es ist besser, die Blätter bei trockenem Wetter gleich nach dem Fall aufzusammeln.

Wie reinige ich den Auffangsack?

Leeren Sie den Sack nach jedem Gebrauch. Schütteln Sie ihn und bürsten Sie ihn aus. Bei starker Verschmutzung waschen Sie ihn von Hand mit Seifenwasser (mindestens einmal im Jahr). Wenn der Reißverschluss schwergängig ist, reiben Sie die Zähne mit trockener Seife ein. Ersetzen Sie den Sack, wenn er beschädigt ist.

Wie lautet die Garantie für den ATIKA BV 2300?

Die Garantie beträgt 2 Jahre ab Lieferung und deckt Material- oder Herstellungsfehler ab. Sie deckt keine Schäden durch unsachgemäße Verwendung oder normalen Verschleiß (Turbine, Sack) ab. Reparaturen müssen vom Hersteller oder einem autorisierten Kundendienst durchgeführt werden.

Welche Abfallarten kann ich saugen oder blasen?

Das Gerät ist für leichte, trockene Materialien ausgelegt: Blätter, Gras, kleine Äste, kleine Papierstücke. Saugen Sie niemals Metall, Steine, Glas, Flüssigkeiten (insbesondere brennbare), heiße oder glimmende Gegenstände.

Wie stelle ich die Geschwindigkeit des Laubsaugers ein?

Das Modell BV 2300 ermöglicht eine stufenlose Einstellung der Drehzahl zwischen 6000 und 13000 min⁻¹. Verwenden Sie den Einstellknopf, um die Saug- oder Blasleistung je nach Bedarf anzupassen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz, Handschuhe und rutschfeste Schuhe. Tragen Sie keine weite Kleidung. Stellen Sie sicher, dass sich keine Personen oder Tiere innerhalb von 5 m aufhalten. Richten Sie das Rohr niemals auf Personen oder Tiere. Ziehen Sie vor Wartungsarbeiten den Netzstecker.

Wie lagere ich den Laubsauger nach Gebrauch?

Ziehen Sie den Netzstecker. Reinigen Sie das Gerät mit einem Tuch oder einer Bürste (kein Wasser oder Lösungsmittel). Lagern Sie es an einem trockenen und verschlossenen Ort, außerhalb der Reichweite von Kindern. Bei längerer Lagerung führen Sie eine gründliche Reinigung durch.

Wo finde ich Ersatzteile für den BV 2300?

Verwenden Sie ausschließlich Original-Ersatzteile von ATIKA. Kontaktieren Sie den Hersteller oder einen autorisierten Kundendienst. Reparaturen müssen vom Kundendienst durchgeführt werden. Verwenden Sie keine nicht originalen Teile.

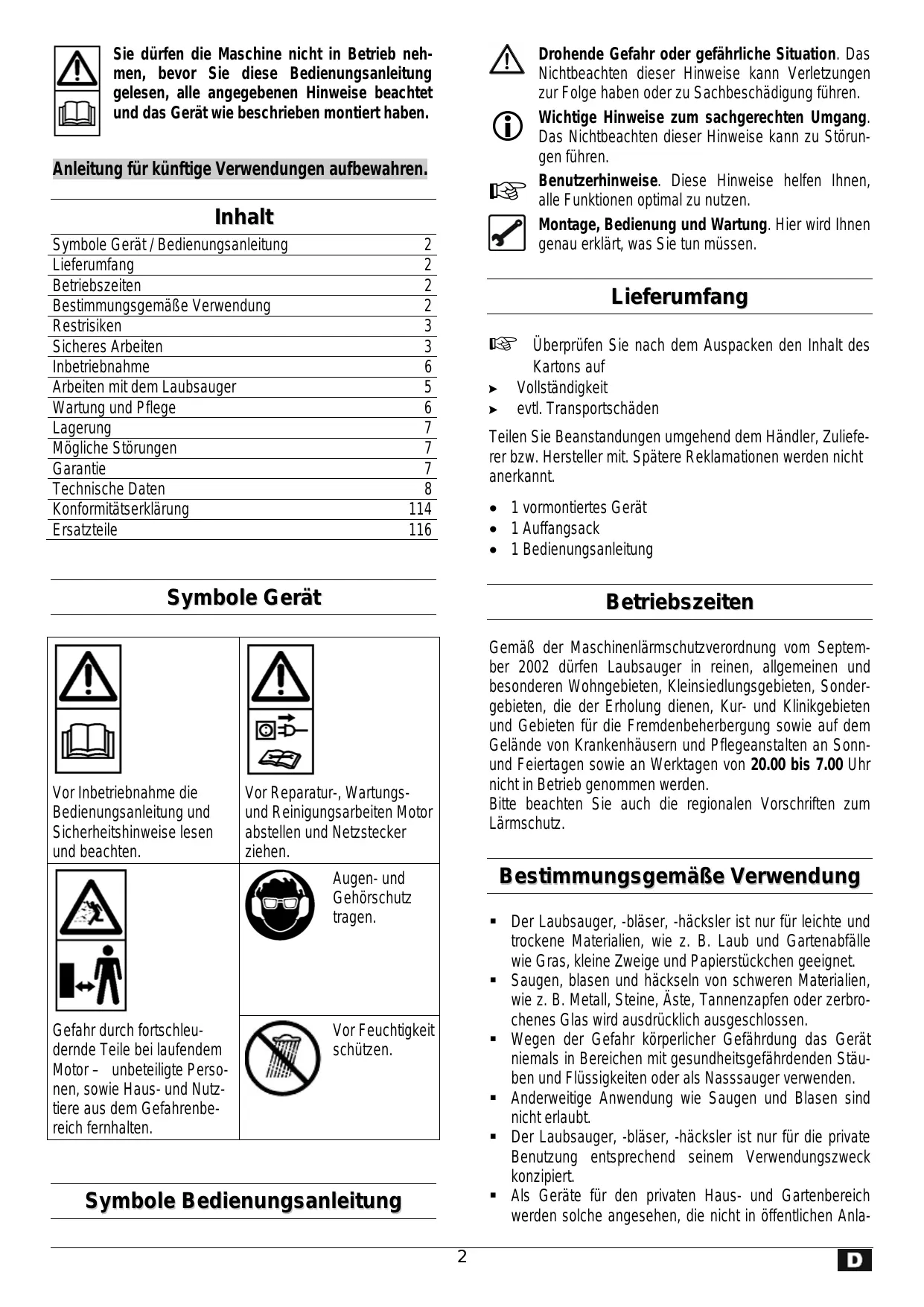

BEDIENUNGSANLEITUNG BV 2300 ATIKA

Laubsauger, -bläser, -häcksler

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Sie dürfen die Maschine nicht in Betrieb nehmen, bevor Sie diese Bedienungsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Symbole Gerät / Bedienungsanleitung	2
Lieferumfang	2
Betriebszeiten	2
Bestimmungsgemäße Verwendung	2
Restrisiken	3
Sicheres Arbeiten	3
Inbetriebnahme	6
Arbeiten mit dem Laubsauger	5
Wartung und Pflege	6
Lagerung	7
Mögliche Störungen	7
Garantie	7
Technische Daten	8
Konformitätserklärung	114
Ersatzteile	116

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Augen- und Gehörschutz tragen.

Vor Feuchtigkeit schützen.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 vormontiertes Gerät
• 1 Auffangsack
• 1 Bedienungsanleitung

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Laubsauger in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Bestimmungsgemäße Verwendung

• Der Laubsauger, -bläser, -häcksler ist nur für leichte und trockene Materialien, wie z. B. Laub und Gartenabfälle wie Gras, kleine Zweige und Papierstückchen geeignet.
  ■ Saugen, blasen und häckseln von schweren Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas wird ausdrücklich ausgeschlossen.
  ■ Wegen der Gefahr körperlicher Gefährdung das Gerät niemals in Bereichen mit gesundheitsgefährdenden Stäuben und Flüssigkeiten oder als Nasssauger verwenden.
• Anderweitige Anwendung wie Saugen und Blasen sind nicht erlaubt.
• Der Laubsauger, -bläser, -häcksler ist nur für die private Benutzung entsprechend seinem Verwendungszweck konzipiert.
• Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nicht in öffentlichen Anla-

gen, Parks, Sportstätten, sowie in der Land- und Forstwirtschaft eingesetzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
  ■ Eigenmächtige Veränderungen an dem Laubsauger schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
  ■ Die Maschine darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
  ■ Wegschleudern von Steinen und Erde.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.
  ■ Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch können Laubsauger gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschließen.

Lesen und beachten Sie deshalb vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften Ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

■ Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
Benutzen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Laubsauger“).
■ Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Beugen Sie sich nicht vor.
- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

■ Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden
• Handschuhe und rutschfestes Schuhwerk
  – Lange Hosen zum Schutz der Beine

■ Tragen Sie persönliche Schutzkleidung:

• Schutzbrille

• Gehörschutz (Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten)

• Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
  ■ Vorsicht beim Rückwärtsgehen. Stolpergefahr!

• Falls Sie auf Fremdkörper treffen, schalten Sie das Gerät bitte aus und entfernen Sie den Fremdkörper (Metall, Steine, Äste, ...) siehe Bestimmungsgemäße Verwendung. Bevor Sie das Gerät aber wieder anschalten, prüfen Sie es auf eventuelle Beschädigungen und lassen Sie notwendige Reparaturen durchführen.
  ■ Berücksichtigen Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.
  – Setzen Sie das Gerät nicht dem Regen aus.

• Arbeiten Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchtung.

• Halten Sie andere Personen und Tiere von Ihrem Arbeitsbereich fern.
  Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere, in der Nähe sind und wenn Sie den Arbeitsbereich wechseln.
• Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
• Kinder und Jugendliche unter 16 Jahren und Personen, welche die Bedienungsanleitung nicht gelesen haben, dürfen die Maschine nicht bedienen.
  ■ Kinder vom Gerät fernhalten.
• Setzten Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
• Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
  ■ Lassen Sie das Gerät nie unbeaufsichtigt.
• Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.
  ■ Das Gerät bzw. Teile des Gerätes nicht verändern.

• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
  ■ Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten

• Wartungs- und Reinigungsarbeiten
  – Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
• Transport
• Verlassen (auch bei kurzzeitigen Unterbrechungen)
• ungewöhnlichen Geräuschen und Vibrationen

■ Pflegen Sie Ihren Laubsauger mit Sorgfalt:

• Achten Sie darauf, dass die Luftöffnungen sauber sind.
• Halten Sie die Handgriffe frei von Öl und Fett. Befolgen Sie die Wartungsvorschriften.

- Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

■ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

3 × 1,5 mm^2 bei einer Kabellänge bis 25 m
⇒ 3 x 2,5 mm² bei einer Kabellänge über 25 m

• Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
  ■ Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
  ■ Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht naß wird.
  ■ Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
  ■ Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
  ■ Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohre, Heizkörper, Herde, Kühlschränke usw.).
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
  ■ Verwenden Sie keine defekten Anschlussleitungen.
  ■ Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
  ■ Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
  ■ Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

⚠️ Der Elektroanschluß bzw. Reparaturen an elektrischen Teilen des Gerätes hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
⚠️ Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschriftsmäßig montiert ist.
  ■ Überprüfen Sie vor jedem Gebrauch:

- die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen
- das Gerät auf eventuelle Beschädigungen (s. Sicheres Arbeiten)
– ob alle Schraubenverbindungen fest angezogen sind

i Netzanschluß

• Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.
  ■ Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
  ■ Verwenden Sie keine defekten Anschlussleitungen.
  ■ Schließen Sie das Gerät über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an.
• Verwenden Sie Anschluss- bzw. Verlängerungskabel mit einem Aderquerschnitt von mindestens 1,5 mm² bis 25 m Länge

i Absicherung: 10 A

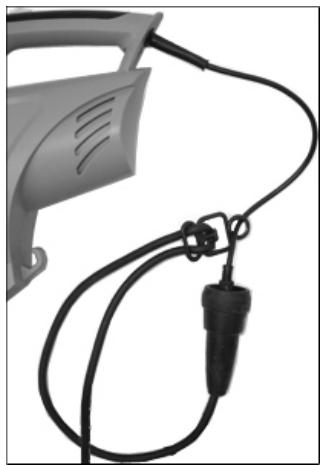

Anbringen des Verlängerungskabels

1. Stecken Sie die Kupplung des Verlängerungskabels auf den Stecker der Schalter-Stecker-Kombination.
2. Ziehen Sie das Verlängerungskabel als Schlaufe durch die Kabelzugentlastung und hängen Sie es ein.
3. Achten Sie darauf, dass das Verlängerungskabel genügend Spiel hat.

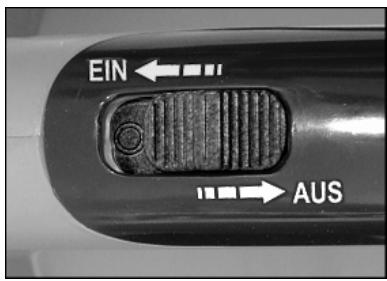

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

EIN ← AUS

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgendes:

• Nur Personen über 16 Jahre, die die Bedienungsanleitung gelesen und verstanden haben, dürfen das Gerät bedienen.
• Tragen Sie Ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Gehörschutz, rutschfestes Schuhwerk, lange Hose), um sich vor möglichen Verletzungen zu schützen.
  ■ Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfernen Sie Gegenstände, die wegge-schleudert werden können, aus dem Arbeitsbereich. (z.B. Steine)
• Stellen Sie vor Beginn der Arbeit sicher, dass:
• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten
• hindernisfreies Rückweichen für Sie sichergestellt ist
• sicherer Stand gewährleistet ist.
• Richten Sie das Saug-/Blasrohr niemals auf Personen oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.
• Zuschauer müssen einen Sicherheitsabstand von mindestens 5 m einhalten.
• Vorsicht vor aufgewirbelten und herum fliegenden Gegenständen. Besonders gefährlich ist dabei der Rückstoßeffekt an Mauern oder Hauswänden.
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei feuchter Witterung.
  ■ Führen Sie die Anschlussleitung immer nach hinten vom Gerät weg. Es besteht sonst die Gefahr des Stolperns, Ausrutschens oder Hinfallens.
• Betreiben Sie das Gerät nie
• ohne Auffangsack,
• mit nicht geschlossenem Reißverschluss des Auffangsackes
  ■ Halten Sie immer die Lüftungsschlitze sauber.

Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen reduzieren:

• durch kräftige, warme Arbeitshandschuhe
• Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen)

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Beachten Sie auf jeden Fall die Sicherheitshinweise auf S. 3 ff.

Ein / Ausschalten

⚠ Vergewissern Sie sich vor Inbetriebnahme, dass der Auffangsack montiert, nicht beschädigt oder abgenutzt ist und der Reißverschluss zugezogen ist.

Hinweise zur Benutzung als Saug-Häckselgerät

1. Stellen Sie den Umschalter auf die Saug-/ Häckselposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt.

Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.

1. Schalten Sie das Gerät ein.
2. Bewegen Sie das Gerät langsam und gleichmäßig über das Sauggut. Drücken Sie das Gerät nicht in das Laub hinein.
3. Die Saugleistung verringert sich, wenn der Auffangsack voll ist. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Öffnen Sie den Reißverschluss und leeren dann den Auffangsack.
4. Nach Arbeitsende den Umschalter auf Blasen stellen, um Rückstände aus dem Saug/Blasrohr zu entfernen.

i Laub früh aufnehmen! – Es ist ratsam, Laub möglichst bei trockener Witterung und so schnell wie möglich nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf größeren Haufen lagert.

Hinweise zur Benutzung als Gebläse

1. Stellen Sie den Umschalter auf die Gebläseposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tra-

gegurt. Stellen Sie den Tragegurt so ein, dass ein angenehmes und sicheres Tragen des Gerätes garantiert ist.

1. Schalten Sie das Gerät ein.
2. Bewegen Sie das Saug/Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Boden von einer Seite zur anderen Seite.

Laubsauger mit Drehzahlregulierung

Bei dieser Ausführung ist die Drehzahl des Motors und somit die Saug- und Blasleistung regulierbar.

Sie können die Drehzahl stufenlos von 6000 min ^-1 bis 13000 min ^-1 einstellen.

Arbeiten mit dem Laubsauger

Was kann ich saugen und blasen?

JA

leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, kleine Zweige und Papierstückchen

NEIN

schwere Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas

⚠️ Saugen oder blasen Sie mit dem Gerät keine brennenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichhölzer oder heiße Asche an.
⚠ Saugen oder blasen Sie keine Flüssigkeiten an, besonders keine brennbaren Flüssigkeiten wie Benzin. Benutzen Sie das Gerät auch nicht in der Nähe von solchen Stoffen.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit: - Gerät ausschalten

• Stillstand des Schneidfadens abwarten
• Netzstecker ziehen

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Darüber hinausgehende Instandsetzungsarbeiten dürfen nur vom Hersteller oder dem Kundendienst durchgeführt werden.

Bewahren Sie Geräte außerhalb der Reichweite von Kindern auf.

i Beachten Sie folgendes, um die Funktionsfähigkeit des Laubsaugers zu erhalten.

■ Entfernen Sie Staub und Verschmutzungen mit einem Lappen oder Pinsel
■ Die Maschine nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
■ Verwenden Sie für die Kunststoffteile keine Lösungsmittel (Benzin, Alkohol, usw.), da diese die Kunststoffteile beschädigen können.

Reinigung des Auffangsackes

Entleeren Sie den Auffangsack nach jeder Verwendung.

1. Schütteln Sie den Auffangsack gut aus.
2. Drehen Sie die Innenseite nach außen, um den Auffangsack auszubürsten.
3. Waschen Sie den Auffangsack bei starker Verschmutzung oder mindestens einmal im Jahr mit der Hand in milder Seifenlauge.

① Bei Schwergängigkeit des Reißverschlusses die Reißverschlusszähne mit einer trockenen Seife einreiben.

⚠️ Überprüfen Sie zu Ihrer eigenen Sicherheit den Auffangsack regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Auffangsack unverzüglich aus.

Lagerung

■ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
■ Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Maschine zu verlängern und ein leicht gängiges Bedienen zu gewährleisten:
– Führen Sie eine gründliche Reinigung durch.

Netzstecker ziehen.

Mögliche Störungen

Problem	mögliche Ursache	Beseitigung
Motor läuft nicht an	⇒ Netzspannung fehlt (Stromausfall)⇒ Anschlusskabel defekt⇒ Motor oder Schalter defekt	⇒ Absicherung überprüfen (10 A)⇒ Kabel austauschen bzw. Kabel überprüfen lassen (Elektrofachmann)⚠️ defekte Kabel nicht mehr benutzen⇒ zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma (siehe Kundendienstverzeichnis)
Sauggut wird nicht richtig eingezogen (verringerte Saugleistung)	⇒ Gerät ist verstopft bzw. blockiert⇒ Auffangsack ist zu voll⇒ eingestellte Drehzahl zu niedrig (nur bei Laubsaugern mit stufenlos verstellbarer Drehzahlregulierung)⇒ Anschlussleitung zu lang oder zu kleiner Querschnitt.⇒ Steckdose zu weit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.	⇒ Auffangsack leeren⇒ höhere Drehzahl einstellen⇒ Anschlussleitung mindstens 1,5 mm^2 , maximal 25 m lang. Bei längerem Ka-bel Querschnitt mindestens 2,5 mm^2 .

Garantie

• Wir übernehmen 2 Jahre Garantie ab Lieferung des Gerätes vom Lager des Händlers, und zwar für Mängel, die durch Material-bzw. Fabrikationsfehler aufgetreten sind.
• Für Schäden, die durch unsachgemäße Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Bedienungsanleitung entstehen, sind Garantieansprüche ausgeschlossen.
• Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.
  • Die Garantie erstreckt sich nicht auf den normalen Verschleiß von Häckselturbine und Auffangsack.
• Anfallende Garantiearbeiten werden von uns ausgeführt. Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Schadens von einer anderen Firma vornehmen zu lassen.
• Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.
• Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor.
• Zum sortenreinen Recycling sind alle Kunststoffteile gekennzeichnet. Um nicht mehr gebrauchsfähige Geräte dem Recycling zurückzuführen, setzen Sie sich mit dem Hersteller in Verbindung. Der Hersteller nennt Ihnen die aktuellen Recyclingkosten.

Technische Daten

Modell	2100	2200	2300	2400	2500
Motorleisung P1	2100 W	2200 W	2300 W	2400 W	2500 W
Motor	Wechselstrommotor 230 V ~ 50 Hz
Drehzahl n ohne Drehzahlregulierung	13000 min-1
Drehzahl n mit Drehzahlregulierung	6000 – 13000 min-1
Blas-Luftstrom (max. Luftgeschwindigkeit)	270 km/h
Saugleistung (max. Luftmenge)	840 m3/h
Hand-Arm-Vibration (nach EN 1033/DIN 45675)	a_vhw = < 2,5 m/s^2
Auffangsack (Volumen)	35 / 45 Liter
Gewicht	4,4 kg
Schalldruckpegel LPA(nach 2000/14/EG)	80 dB (A)
Schallleistungspegel LWA(nach 2000/14/EG)	gemessener Schallleistungspegel 100 dB (A)garantierter Schallleistungspegel 101 dB (A)

D EG-Konformitätserklärung entsprechend der Richtlinie 98/37 EG

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt Laubsauger, -bläser, -häcksler

auf die sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien

D entsprechen. Gemessener Schallleistungspegel L_WA 100 dB (A) und garantierter Schallleistungspegel L_WA 101 dB (A).

A. Pollmeier, Geschäftsführung

Ersatzteile – Spare parts – Pièces de rechange – Náhradní díly – Reservedele – Varaosat – Pótalkatrészek – rezervni dijelovi – Pezzi di ricambio – Reservedeler – Reserveonderdelen – Części zamienne – и яЗапасные части – Reservdelar – Náhradné dielce – nadomestni deli

D	GB	F
Entnehmen Sie die Ersatzteile der Ersatzteilliste oder Zeichnung.Ersatzteile bestellen:– Bezugsquelle ist der Hersteller oder Händler– erforderliche Angaben bei der Bestellung:Farbe des GerätesErsatzteil - Nr.Beziehung des Ersatzteilsgewünschte StückzahlBezeichnung des Laubsaugers	The spare parts are shown in the spare parts list or relevant drawing.Ordering spare parts:– Spare parts must be obtained from the manufacturer or dealer– Information required when ordering:Colour of the machineSpare part no.Description/designation of the partQuantity requiredModel no. of the vacuum cleaner	Les références des pièces de rechange sont indiquées dans la nomenclature des pièces de rechange ou sur les illustrations.Commande de pièces de rechange :– Le fournisseur est le constructeur ou un revendeur– Références indispensables lors de la commande :Coloris de l’appareilN° de la pièce de rechangeDésignation la de pièce de rechangeQuantité requiseDésignation du aspirateur à feuilles
Beispiel:orange, 381213, Tragegurt , 1, BV 2500	Example:orange, 381213, belt, 1, BV 2500	Exemple:orange, 381213, bandoulière, 1, BV 2500
