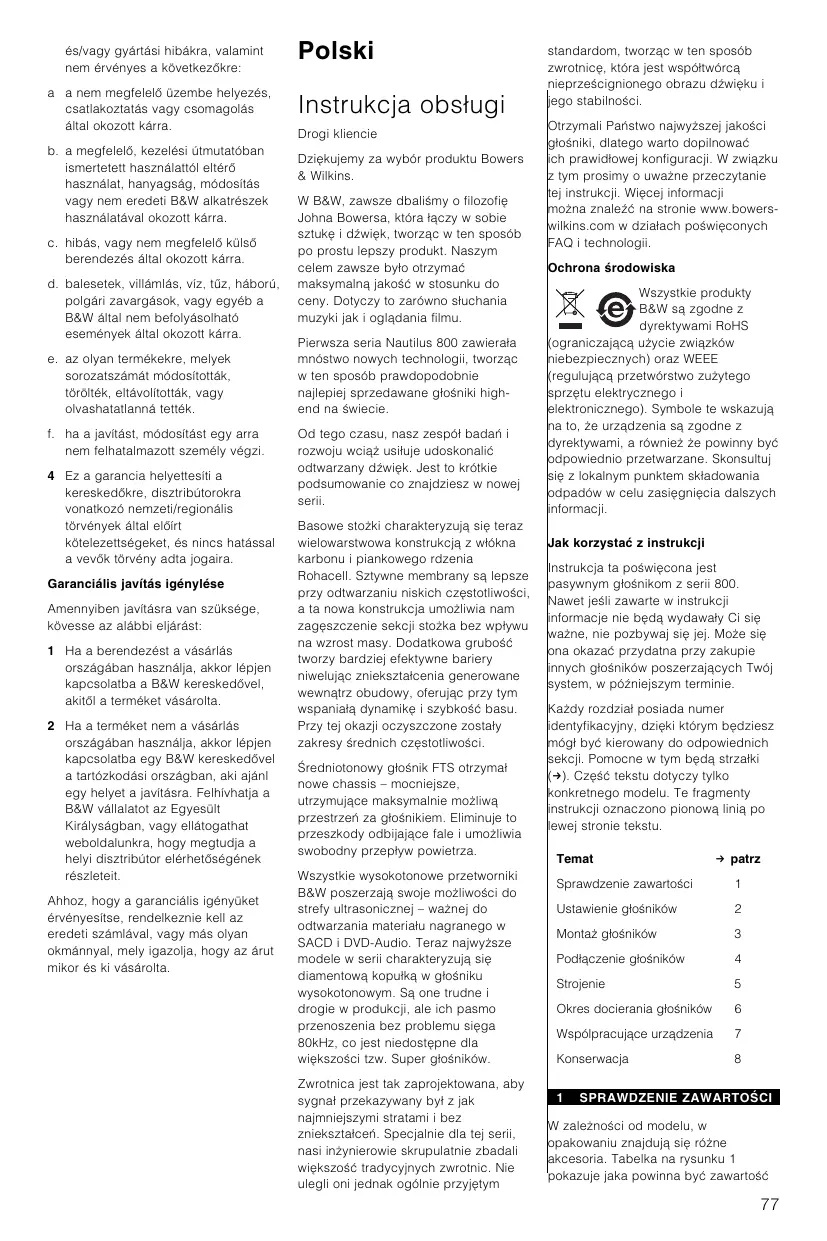

Polski Instrukcja obs¡ugi Drogi kliencie Dzi∆kujemy za wybór produktu Bowers & Wilkins. W B&W, zawsze dbali·my o filozofi∆ Johna Bowersa, która ¡ƒczy w sobie sztuk∆ i dØwi∆k, tworzƒc w ten sposób po prostu lepszy produkt. Naszym celem zawsze by¡o otrzymaπ maksymalnƒ jako·π w stosunku do ceny. Dotyczy to zarówno s¡uchania muzyki jak i oglƒdania filmu. Pierwsza seria Nautilus 800 zawiera¡a mnóstwo nowych technologii, tworzƒc w ten sposób prawdopodobnie najlepiej sprzedawane g¡o·niki highend na ·wiecie. Od tego czasu, nasz zespó¡ bada◊ i rozwoju wciƒÃ usi¡uje udoskonaliπ odtwarzany dØwi∆k. Jest to krótkie podsumowanie co znajdziesz w nowej serii. Basowe stoÃki charakteryzujƒ si∆ teraz wielowarstwowa konstrukcjƒ z w¡ókna karbonu i piankowego rdzenia Rohacell. Sztywne membrany sƒ lepsze przy odtwarzaniu niskich cz∆stotliwo·ci, a ta nowa konstrukcja umoÃliwia nam zag∆szczenie sekcji stoÃka bez wp¡ywu na wzrost masy. Dodatkowa grubo·π tworzy bardziej efektywne bariery niwelujƒc zniekszta¡cenia generowane wewnƒtrz obudowy, oferujƒc przy tym wspania¡ƒ dynamik∆ i szybko·π basu. Przy tej okazji oczyszczone zosta¡y zakresy ·rednich cz∆stotliwo·ci. ‡redniotonowy g¡o·nik FTS otrzyma¡ nowe chassis – mocniejsze, utrzymujƒce maksymalnie moÃliwƒ przestrze◊ za g¡o·nikiem. Eliminuje to przeszkody odbijajƒce fale i umoÃliwia swobodny przep¡yw powietrza. Wszystkie wysokotonowe przetworniki B&W poszerzajƒ swoje moÃliwo·ci do strefy ultrasonicznej – waÃnej do odtwarzania materia¡u nagranego w SACD i DVD-Audio. Teraz najwyÃsze modele w serii charakteryzujƒ si∆ diamentowƒ kopu¡kƒ w g¡o·niku wysokotonowym. Sƒ one trudne i drogie w produkcji, ale ich pasmo przenoszenia bez problemu si∆ga 80kHz, co jest niedost∆pne dla wi∆kszo·ci tzw. Super g¡o·ników. Zwrotnica jest tak zaprojektowana, aby sygna¡ przekazywany by¡ z jak najmniejszymi stratami i bez zniekszta¡ce◊. Specjalnie dla tej serii, nasi inÃynierowie skrupulatnie zbadali wi∆kszo·π tradycyjnych zwrotnic. Nie ulegli oni jednak ogólnie przyj∆tym
standardom, tworzƒc w ten sposób zwrotnic∆, która jest wspó¡twórcƒ nieprze·cignionego obrazu dØwi∆ku i jego stabilno·ci. Otrzymali Pa◊stwo najwyÃszej jako·ci g¡o·niki, dlatego warto dopilnowaπ ich prawid¡owej konfiguracji. W zwiƒzku z tym prosimy o uwaÃne przeczytanie tej instrukcji. Wi∆cej informacji moÃna znaleØπ na stronie www.bowerswilkins.com w dzia¡ach po·wi∆conych FAQ i technologii. Ochrona ·rodowiska Wszystkie produkty B&W sƒ zgodne z dyrektywami RoHS (ograniczajƒcƒ uÃycie zwiƒzków niebezpiecznych) oraz WEEE (regulujƒcƒ przetwórstwo zuÃytego sprz∆tu elektrycznego i elektronicznego). Symbole te wskazujƒ na to, Ãe urzƒdzenia sƒ zgodne z dyrektywami, a równieà Ãe powinny byπ odpowiednio przetwarzane. Skonsultuj si∆ z lokalnym punktem sk¡adowania odpadów w celu zasi∆gni∆cia dalszych informacji. Jak korzystaπ z instrukcji Instrukcja ta po·wi∆cona jest pasywnym g¡o·nikom z serii 800. Nawet je·li zawarte w instrukcji informacje nie b∆dƒ wydawa¡y Ci si∆ waÃne, nie pozbywaj si∆ jej. MoÃe si∆ ona okazaπ przydatna przy zakupie innych g¡o·ników poszerzajƒcych Twój system, w póØniejszym terminie. KaÃdy rozdzia¡ posiada numer identyfikacyjny, dzi∆ki którym b∆dziesz móg¡ byπ kierowany do odpowiednich sekcji. Pomocne w tym b∆dƒ strza¡ki (f). Cz∆·π tekstu dotyczy tylko konkretnego modelu. Te fragmenty instrukcji oznaczono pionowƒ liniƒ po lewej stronie tekstu. Temat
Sprawdzenie zawarto·ci
Ustawienie g¡o·ników
Pod¡ƒczenie g¡o·ników
Okres docierania g¡o·ników
Wspólpracujƒce urzƒdzenia
SPRAWDZENIE ZAWARTO‡CI W zaleÃno·ci od modelu, w opakowaniu znajdujƒ si∆ róÃne akcesoria. Tabelka na rysunku 1 pokazuje jaka powinna byπ zawarto·π
opakowania w poszczególnym modelu. Je·li czego· brakuje skontaktuj si∆ ze swoim dealerem. 2
USTAWIENIE G¿O‡NIKÓW Pojawiajƒce si∆ pole magnetyczne Je·li uÃywasz g¡o·ników w systemie kina domowego i korzystasz z ekranu CRT (tradycyjny TV lub monitor tylnoprojekcyjny) upewnij si∆, Ãe obraz nie jest zniekszta¡cony przez wytwarzane z g¡o·nika pole magnetyczne. PoniÃej wymienione g¡o·niki centralne sƒ ekranowane magnetycznie, poniewaà ich ustawienie wymaga bliskiej lokalizacji z ekranem: HTM1D HTM2D HTM3S HTM4S Wszystkie inne g¡o·niki z tej serii, powinny byπ usytuowane przynajmniej 0,5m od ekranu. Niektóre marki TV sƒ szczególnie wraÃliwe na pole magnetyczne i wymagajƒ jeszcze wi∆kszej odleg¡o·ci ustawienia od g¡o·nika. Ekrany Plazmowe i LCD nie sƒ wraÃliwe na pole magnetyczne, natomiast projektory bezpo·rednie sƒ zazwyczaj usytuowane w znacznej odleg¡o·ci od zestawów g¡o·nikowych. Aplikacja
Kana¡ przedni prawy i lewy
Kana¡ przedni centralny
KANA¿ PRZEDNI PRAWY I LEWY
dØwi∆ku mi∆dzy tymi g¡o·nikami. Jest to spowodowane trudno·ciƒ wygenerowania obrazu dØwi∆ku g¡o·nika centralnego. Je·li posiadasz g¡o·nik centralny, wtedy moÃesz g¡o·nik prawy i lewy ustawiπ w dalszej odleg¡o·ci od siebie. Pozwoli to poszerzyπ obraz dØwi∆ku. Dzi∆ki temu jeste· bliÃej wykonawcy. Je·li ze wzgl∆du na wewn∆trzne rozplanowanie pokoju ods¡uchowego, g¡o·niki musisz ustawiπ duÃej odleg¡o·ci wzgl∆dem siebie, g¡o·nik centralny okazuje si∆ znaczƒcym ulepszeniem. Jest on takÃe pomocny w percepcji ods¡uchu centralnego obrazu dØwi∆ku dla kaÃdej pozycji ods¡uchowej. (rysunek 3) Je·li wykorzystujesz te g¡o·niki takÃe do oglƒdania filmów, powiniene· spróbowaπ po¡ƒczyπ obraz audio z rozmiarem ekranu. Oznacza to, Ãe g¡o·niki powinny byπ bliÃej siebie. Najlepsze rozwiƒzanie jest wtedy, gdy g¡o·niki znajdujƒ si∆ ok. 0,5m od boków ekranu. (rysunek 4) G¡o·niki mocowane na ·cianie powinny znajdywaπ si∆ na takiej wysoko·ci, aby g¡o·nik wysokotonowy znajdowa¡ si∆ mniej wi∆cej na wysoko·ci uszu. Je·li g¡o·niki ·rednio i wysokotonowe pracujƒ jednocze·nie, dyspersja dØwi∆ku w p¡aszczyØnie pionowej zaw∆Ãa si∆ w okolicy cz∆stotliwo·ci podzia¡u zwrotnicy. Aby zapobiec temu zjawisku, ustaw g¡o·niki pod kƒtem ±5° w stosunku do siebie. Dzi∆ki regulowanym g¡o·nikowym podstawkom pod¡ogowym, moÃesz tak je ustawiπ, aby efekty ods¡uchowe by¡y jak najlepsze. f PrzejdØ do sekcji 3.
Je·li jeste· zainteresowany tylko systemem audio, rezygnujƒc jednocze·nie z kina domowego, odleg¡o·π mi∆dzy g¡o·nikami powinna byπ zbliÃona do odleg¡o·ci mi∆dzy pozycjƒ s¡uchacza a g¡o·nikami. Oznacza to, Ãe kƒt mi∆dzy nimi powinien wynosiπ ok. 60°. Jest to uzaleÃnione od tego, czy uÃywasz g¡o·nika centralnego, czy nie. Oprócz zalecanych modeli ·ciennych, zbalansowanie mi∆dzy g¡o·nikami jest bardziej naturalne je·li g¡o·niki ustawione sƒ co najmniej 0,5m od tylnej ·ciany. Ustawienie takie poprawia takÃe przestrze◊ odtwarzanego dØwi∆ku (rysunek 2). Je·li jeste· zainteresowany tylko 2-kana¡owym audio, posiadajƒc dwa niezaleÃne, w znacznej odleg¡o·ci odsuni∆te od siebie g¡o·niki, moÃesz stworzyπ tzw. efekt braku p¡ynno·ci
2.2 KANA¿ PRZEDNI CENTRALNY Je·li masz transparentnie akustyczny ekran, ustaw g¡o·nik centralnie za ekranem. Je·li g¡o·nik wysokotonowy znajduje si∆, w odchyleniu wi∆kszym nià 5°, w stosunku do uszu s¡uchaczy, skieruj g¡o·nik centralny w stron∆ miejsca ods¡uchu. (rysunek 5) Je·li masz standardowy ekran, g¡o·nik postaw bezpo·rednio nad lub pod ekranem, najlepiej jak najbardziej na wysoko·ci uszu. Je·li g¡o·nik wysokotonowy znajduje si∆, w odchyleniu wi∆kszym nià 5°, w stosunku do uszu s¡uchaczy, skieruj g¡o·nik centralny w stron∆ miejsca ods¡uchu. Podstawka z moÃliwo·ciƒ regulacji nachylenia dost∆pna jest dla g¡o·ników HTM2D, HTM2S i HTM4S. Szczegó¡owe informacje uzyskasz u dealera. (rysunek 6)
Je·li po prostu s¡uchasz audio, umie·π g¡o·nik tak, aby przetwornik wysokotonowy znajdowa¡ si∆ na wysoko·ci uszu. (rysunek 7) f PrzejdØ do rozdzia¡u 3. 2.3
KANA¿Y SURROUND Kolumny g¡o·nikowe dØwi∆ku otaczajƒcego generalnie moÃna podzieliπ na dwa typy – te, które moÃna okre·liπ jako „normalne“ – tak zwane monopolarne, w których dØwi∆k tworzony jest przez grup∆ g¡o·ników zainstalowanych z przodu kolumny oraz – dajƒce bardziej rozproszonƒ przestrze◊ dØwi∆kowƒ takie jak dipolarne. KaÃdy z tych typów ma swoje zalety. Wi∆kszo·π muzyki zarejestrowanej wielokana¡owo nagrywana by¡a z my·lƒ o odtwarzaniu w warunkach domowych i odtwarzaniu za pomocƒ monopolarnych g¡o·ników dØwi∆ku otaczajƒcego, bez wzgl∆du na to jaki zastosowano format zapisu wielokana¡owego. UmoÃliwia to lepszƒ lokalizacj∆ stron oraz obrazu melodycznego tworzonego z ty¡u, chociaà obraz ten nigdy nie jest tak precyzyjny, jak ma to miejsce w przypadku g¡o·ników przednich. Wi∆kszo·π filmów oryginalnie przygotowywanych jest do odtwarzania w kinach, gdzie dla uzyskania dØwi∆ku otaczajƒcego stosowane sƒ duÃe liczby g¡o·ników tworzƒcych wokó¡ audytorium rozproszonƒ przestrze◊ dØwi∆kowƒ . W tym przypadku wyst∆puje wi∆cej g¡o·ników dØwi∆ku otaczajƒcego nià dyskretnych kana¡ów zapisu informacji, a powstajƒcy obraz przestrzeni dØwi∆kowej jest mniej precyzyjny, zapewniajƒc efekt g¡∆bszego otaczania. G¡o·niki dipolarne oraz inne rozwiƒzania rozpraszajƒce dØwi∆k sƒ lepsze do tworzenia tego typu przestrzeni dØwi∆kowej w domu przy uÃyciu mniejszej liczby g¡o·ników. Pozycjonowanie obrazu przy tych typach g¡o·ników jest znacznie mniej precyzyjne nià przy g¡o·nikach monopolarnych. JednakÃe, cechujƒ si∆ one niezaprzeczalnƒ zaletƒ ¡atwiejszego tworzenia równowagi systemu dla wi∆kszej przestrzeni odtwarzania. Dlatego teà moÃna uzyskaπ róÃne informacje z róÃnych Øróde¡ dotyczƒcych tego, który z typów jest lepszy do stosowania jako g¡o·niki dØwi∆ku otaczajƒcego. Prawda jest taka, Ãe nie ma jednego, najlepszego rozwiƒzania dla kaÃdej z sytuacji i ko◊cowy wybór dla danej sytuacji powinien wynikaπ z rozwaÃenia wielu
kryteriów, które w pewnym stopniu mogƒ si∆ wykluczaπ. Tylko DS8S W ramach serii 800, tylko g¡o·nik DS8S moÃe pracowaπ w trybie bipolarnym. Praktycznie, ten specjalistyczny g¡o·nik daje moÃliwo·π pracy w systemie monopolarnym i bipolarnym. Prze¡ƒczenia trybu moÃesz dokonaπ za pomocƒ zamontowanego na przednim panelu prze¡ƒcznika lub pilotem korzystajƒc z wyzwalacza 12V umieszczonego w procesorze surround. Dzi∆ki tej moÃliwo·ci, moÃesz wybraπ odpowiedni tryb pracy dla Ciebie, twoich warunków ods¡uchowych, typu programu oraz ilo·ci s¡uchaczy. Praktycznie, moÃesz nawet zmieniπ charakterystyk∆ programu, nie rozstrajajƒc przy tym pod¡ƒczonego systemu. W trybie monopolarnym, aktywne sƒ tylko dwa g¡o·niki z przodu kolumny. W trybie bipolarnym, g¡o·niki wysokotonowe sƒ od¡ƒczone, a uaktywnione zostajƒ g¡o·niki odpowiedzialne za niÃsze zakresy, zwrotnica natomiast zmniejsza zakres pracy do niÃszych cz∆stotliwo·ci. G¡o·niki po przeciwnych stronach pod¡ƒczone sƒ wzgl∆dem siebie w odwrotnej fazie, co w efekcie tworzy stref∆ efektywnego ods¡uchu o zasi∆gu 60°. Je·li s¡uchacze usiƒdƒ w¡a·nie w tej strefie, lokalizacja g¡o·ników b∆dzie mniej odczuwalna, a zawarto·π dØwi∆ków odbitych b∆dzie wi∆ksza, czyli nastƒpi naturalne rozproszenie pola dØwi∆ku. Aby wykonaπ prze¡ƒczenie mi∆dzy trybem monopolarnym a bipolarnym, skorzystaj z przycisku prze¡ƒczajƒcego na frontowej obudowie kolumny. Ustawienie w pozycji • informuje, Ãe kolumna jest w trybie monopolarnym. (rysunek 8) NiezaleÃnie od tego, je·li wyzwalacz wy·le 12V sygna¡, kolumna automatycznie prze¡ƒczy si∆ do trybu dipolowego. W pozycji ••, niezaleÃnie od sygna¡u wyzwalacza, g¡o·nik zawsze jest w trybie dipolowym. (rysunek 9) Ustaw kierunek dodatniego i ujemnego dipolu za pomocƒ, umiejscowionego na przednim panelu, prze¡ƒcznika oznaczonego ><. Ustawienie nóÃki wskazuje kierunek dodatni. Dla równej panoramy dØwi∆ku pomi∆dzy wszystkimi g¡o·nikami, boczne g¡o·niki dla wszystkich aplikacji i tylne g¡o·niki dla aplikacji 6.1 i 7.1 powinny mieπ polaryzacj∆ zgodnƒ z rysunkiem 10.
Boczne kana¡y w 6.1 i 7.1
5.1 KANA¿Y SURROUND Tylko DS8S Je·li korzystasz z DS8S tylko w trybie dipolowym, zamocuj g¡o·niki na ·cianie na wysoko·ci ok. 60 cm powyÃej wysoko·ci uszu i na linii strefy ods¡uchu (rysunek 11) Je·li korzystasz z DS8S w trybie dipolarnym i monopolarnym, zamocuj g¡o·niki na ·cianie na wysoko·ci ok. 60 cm powyÃej wysoko·ci uszu oraz tak, aby miejsce ods¡uchu mie·ci¡o si∆ w 60° korzystnej strefia ods¡uchowej. (rysunek 12) Wszystkie modele oprócz DS8S Ustaw g¡o·niki wokó¡ pod kƒtem ok. 120° wzgl∆dem centralnego frontu. Kszta¡t pokoju determinuje, czy g¡o·niki umieszczone zostanƒ po bokach czy na tylnej ·cianie. (rysunek 13) f PrzejdØ do rozdzia¡u 2.8
Je·li wykorzystujesz swój system do odtwarzania filmów, umie·π g¡o·niki na wysoko·ci ok. 60 cm powyÃej poziomu uszu widza. (rysunek 16) Jest to preferowana wysoko·π w dipolarnym trybie pracy modelu DS8S we wszystkich zastosowaniach, chociaà moÃe on byπ teà montowany na suficie. W takim przypadku, spróbuj umie·ciπ go ok. 0,5 m od ·ciany bocznej (rysunek 17) Dla wszystkich innych modeli, jeÃeli s¡uchasz jedynie materia¡u audio, a w pokoju znajduje si∆ tylko jeden lub dwóch s¡uchaczy, zamontuj g¡o·niki tak, aby g¡o·niki wysokotonowe znajdowa¡y si∆ mniej wi∆cej na poziomie uszu s¡uchaczy. Je·li masz do czynienia z wi∆kszƒ liczbƒ s¡uchaczy, podnie· mocowanie g¡o·ników nieco ponad wysoko·π g¡ów tak, aby uniknƒπ blokowania docierania dØwi∆ku do kaÃdego ze s¡uchaczy.(rysunek 18) f Ciƒg dalszy w rozdziale 3. 3
2.5 BOCZNE KANA¿Y W 6.1 i 7.1 Umie·π g¡o·niki po bokach, na osi obszaru ods¡uchu. (rysunki 14 i 15) f PrzejdØ do rozdzia¡u 2.8 2.6
TYLNY KANAL W SYSTEMIE 6.1
Tylny kana¡ w nagraniach 6.1 EX moÃe byπ odtwarzany przy uÃyciu pojedynczego g¡o·nika, umiejscowionego bezpo·rednio z ty¡u ·rodkowego punktu obszaru ods¡uchu. (rysunek 14) f PrzejdØ do rozdzia¡u 2.8 2.7
TYLNY KANAL W SYSTEMIE 7.1
PoniÃsze zalecenia mogƒ mieπ równieà zastosowanie dla systemu 6.1 wykorzystujƒcego dwa tylne g¡o·niki efektowe, pod¡ƒczone równolegle do tego samego kana¡u. Umie·π dwa g¡o·niki z ty¡u obszaru ods¡uchu tak, aby tworzy¡y one kƒt ok. 40° centra stosunku do osi obszaru ods¡uchu. (rysunek 15) f Ciƒg dalszy w rozdziale 2.8
800D/801D/802D Fabrycznie, kolumny wyposaÃone sƒ w rolki ·lizgowe umoÃliwiajƒce ich przesuwanie. Z powodu duÃej wagi tych g¡o·ników, rolki mogƒ pozostawiaπ wgniecenia w drewnianej lub innej wraÃliwej na uszkodzenia pod¡odze. W zwiƒzku z tym, musisz podjƒπ kroki zmierzajƒce do zabezpieczenia takich powierzchni, stosujƒc warstw∆ po·redniƒ. Je·li b∆dziesz popychaπ kolumn∆ na dole obudowy, rolki pozwolƒ Ci na jej przesuwanie po g¡adkich powierzchniach. Odtwarzanie basu moÃe byπ poprawione poprzez zastosowanie opcjonalnych, regulowanych stopek. Sƒ one dostarczane oddzielnie w kompletach po 4 szt. (800 Series Floor Spike Kit, numer katalogowy FP22359). Zapewniajƒ one moÃliwo·π ustawienia w zakresie 40 mm, co pozwala na pochylenie kolumny w pewnym zakresie. Stopki sƒ odwracalne,
2.8 WYSOKO‡∏ G¿O‡N. EFEKTOW.
majƒc kszta¡t kolców po jednej stronie (w przypadku dywanów), za· gumowƒ powierzchni∆ po drugiej (je·li g¡o·nik ustawiany jest na drewnianej lub innej, ¡atwo rysujƒcej si∆ pod¡odze). Aby zamocowaπ opcjonalne stopki, najpierw po¡óà kolumn∆ na boku (aby uniknƒπ uszkodzenia zacisków na tyle obudowy lub membran g¡o·ników. (rysunek 19) Z powodu znacznej wagi kolumny, czynno·π ta powinna zostaπ wykonana przez minimum dwie osoby. Zdejmij z d¡oni obrƒczk∆ i innƒ biÃuteri∆, aby uniknƒπ porysowania powierzchni obudowy. Po¡óà g¡o·nik na mi∆kkiej powierzchni, takiej jak np. dywan. MoÃesz równieà w¡oÃyπ nie ze·lizgujƒce si∆ r∆kawiczki. Nie obawiaj si∆ podnosiπ kolumny trzymajƒc za bok “g¡owy” g¡o·nika ·redniotonowego. MoÃe to wprowadzaπ w niepewno·π, gdyà g¡owa jest elastycznie zamocowana na obudowie g¡o·nika niskotonowego. Jednak osiƒga ona punkt kra◊cowy i jest wystarczajƒco silna, by utrzymaπ ci∆Ãar ca¡ej kolumny. UÃywajƒc klucza Torxa, do¡ƒczonego do zestawu, zdemontuj 4 rolki ·lizgowe z podstawy kolumny i za¡óà na ich miejsce stopki. (rysunek 20) Ustaw stopki jak opisano to w rozdziale 3.3. f PrzejdØ do rozdzia¡u 3.3. 3.2
HTM1D Wraz z kolumnƒ dostarczane sƒ 4 regulowane nóÃki oraz ·ruby s¡uÃce do przymocowania ich do obudowy. NóÃki posiadajƒ 40mm zakres ustawienia pionowego, co pozawala na pochylenie kolumny pod kƒtem do 8°. Przechylenie kolumny moÃe okazaπ si∆ przydatne, poniewaà zazwyczaj jest ona umieszczana na pod¡odze pod duÃym ekranem. NóÃki sƒ dwustronne i mogƒ byπ uÃywane zarówno jako kolce, w przypadku ustawienia kolumny na dywanie, lub jako gumowe podk¡adki do umiejscowienia g¡o·nika na g¡adkiej i wraÃliwej na zarysowania pod¡odze. Zamontuj nóÃki przed wypakowaniem kolumny z kartonu. Wtedy bowiem dost∆p do jej spodu jest znacznie wygodniejszy. Poza tym, styropian i folia, w które jest opakowany g¡o·nik pozostanƒ na swoim miejscu do momentu, w którym kolumna nie zostanie ustawiona w pozycji pionowej, dzi∆ki czemu b∆dƒ one chroniπ jƒ przed ewentualnymi uszkodzeniami. Najpierw przeczytaj sekcj∆ 3.3, aby
zapoznaπ si∆ z konstrukcjƒ kolumny. Je·li kolumna ma byπ przechylona do ty¡u, wykr∆π przednie nóÃki z obudowy (rysunek 21), natomiast tylne nóÃki wkr∆π w niƒ (rysunek 22). Na oddzielnej instrukcji umieszczonej w kartonie znajdziesz te czynno·ci dok¡adnie rozrysowane. Wkr∆π nóÃki za pomocƒ specjalnego do¡ƒczonego pier·cienia, zarówno w przypadku kolców, jak i gumowanych podk¡adek. Pozostaw ko◊ce nóÃek wystajƒce poza wewn∆trzne elementy pakowe, kiedy kolumna jest ustawiona w pionie. Po ustawieniu kolumny na nóÃkach i zdj∆ciu kartonu, zdejmij pozosta¡e elementy opakowania i dopasuj nóÃki w sposób opisany w sekcji 3.3. f Ciƒg dalszy w rozdziale 3.3. 3.3
REGULOWANIE STOPEK Gwintowane trzpienie, które mocujƒ stopki majƒ kszta¡t duÃych stoÃków po jednej stronie ko¡nierza. Dla uzyskania maksymalnej wysoko·ci, zamocuj trzpienie stoÃkami w kierunku pod¡ogi. (rysunek 21) Je·li chcesz osiƒgnƒπ minimalna wysoko·π, skieruj stoÃki w stron∆ kolumny. (rysunek 22) Wkr∆π stopk∆ w pobliÃe pozycji, która wydaje Ci si∆ byπ docelowƒ, stosujƒc kolce lub gumowe ko◊cówki w zaleÃno·ci od typu pod¡oÃa. Je·li nie planujesz pochylenia kolumn, skieruj trzpienie stoÃkami do ·rodka, pozostawiajƒc dostatecznƒ d¡ugo·π gwintu, aby zastosowaπ pier·cienie kontrujƒce. Za¡óà pier·cienie, ale nie dokr∆caj ich. Postaw kolumn∆ pionowo i przy pomocy do¡ƒczonego metalowego paska, pozwalajƒcego na pochylenie kolumny, wyreguluj stopki. (rysunek 23) Na koniec, dokr∆π nakr∆tki kontrujƒce do trzpieni, uÃywajƒc metalowego p¡askownika. (rysunek 24) f PrzejdØ do rozdzia¡u 4. 3.4
803D/803S/804S Dla uzyskania najwyÃszej jako·ci, wkr∆π regulowane stopy w nagwintowane otwory znajdujƒce si∆ na spodzie obudowy. Zastosuj odpowiednio – kolce w przypadku dywanów lub gumowe stopy je·li kolumny ustawione b∆dƒ na drewnianej lub innej ¡atwej do uszkodzenia pod¡odze. (rysunek 25) Po¡óÃ kolumn∆ na boku, aby uniknƒπ uszkodzenia zacisków na tyle obudowy lub membran g¡o·ników. Zdejmij z d¡oni obrƒczk∆ i innƒ biÃuteri∆, aby uniknƒπ
porysowania powierzchni obudowy. Po¡óÃ g¡o·nik na mi∆kkiej powierzchni, takiej jak np. dywan. Nakr∆π nakr∆tki kontrujƒce ca¡kowicie na stopki, za· stopki wkr∆π do ko◊ca w podstaw∆ kolumny. (rysunek 25) Postaw g¡o·nik pionowo i wyreguluj stopki, aby wyeliminowaπ jakƒkolwiek niestabilno·π kolumny. Na koniec dokr∆π nakr∆tki kontrujƒce w kierunku gwintowanych gniazd stopek. (rysunek 26) f PrzejdØ do rozdzia¡u 4. 3.5
805S/HTM2D/HTM3S/HTM4S Modele te powinny byπ umiejscowione na solidnej pó¡ce lub podstawce tak, aby moÃliwe by¡o w¡a·ciwe kierowanie dØwi∆ku do s¡uchaczy. W przypadku modelu 805S, zalecamy zastosowanie specjalnej podstawki FS-N805, która b∆dzie utrzymywaπ g¡o·nik na w¡a·ciwej wysoko·ci dla poprawnego ods¡uchu. Dla g¡o·ników centralnych HTM2D, HTM3S i HTM4S, odpowiednim modelem podstawki jest FS-NHTM, która pozycjonuje g¡o·nik na niewielkiej wysoko·ci nie przekraczajƒcej 60 cm od pod¡ogi tak, aby nie wchodzi¡ on w ·wiat¡o ekranu. Podstawka ta pozwala na pochylenie g¡o·nika w ty¡ o warto·π 0°, 4° lub 8°. W kaÃdym przypadku, post∆puj zgodnie z instrukcjami do¡ƒczonymi do podstawki. Je·li umieszczasz g¡o·niki na pó¡ce, przyklej do spodu obudowy g¡o·nika samoprzylepne gumowe stopy. (rysunek 27) f PrzejdØ do rozdzia¡u 4. 3.6
SCMS G¡o·niki te zosta¡y zaprojektowane do zamontowania ich na ·cianie. Dostarczane sƒ z uchwytami montaÃowymi, umoÃliwiajƒcymi regulacj∆ w pionie i w poziomie. (rysunek 29) Uchwyty powinny byπ przymocowane do ·ciany za pomocƒ ·rub o ·rednicy od 5 do 6mm (numeracja od 10 do 12). D¡ugo·π gwintu ·ruby powinna wynosiπ co najmniej 25mm. (rysunek 28) Przytrzymaj szablon przy ·cianie w pozycji, w jakiej chcesz zamontowaπ g¡o·nik. Do korekcji po¡oÃenia uÃyj poziomicy. Zewn∆trzne wymiary szablonu odpowiadajƒ tylnym wymiarom obudowy. ZauwaÃ, Ãe ·rodek systemu montaÃowego nie jest toÃsamy ze ·rodkiem samego g¡o·nika. Zaznacz miejsca na otwory, po czym
nawierπ ·cian∆ i wkr∆π w niƒ ·ruby. Upewnij si∆, Ãe tkwiƒ one w ·cianie na tyle solidnie, aby utrzymaπ ci∆Ãar g¡o·nika. Przy montowaniu g¡osnika na ·cianie gipsowo-kartonowej, pami∆taj o uÃyciu ·rub z odpowiednimi ko¡kami. B&W nie ponosi Ãadnej odpowiedzialno·ci za nieprawid¡owe zamontowanie g¡o·ników na ·cianie lub w suficie. Przykr∆π p¡ytk∆ D do ·ciany i sprawdØ, czy jest dobrze przymocowana. Wkr∆π cz∆·ciowo dwie z do¡ƒczonych ·rub do dwóch górnych gwintowanych gniazd umieszczonych z ty¡u obudowy. Zamontuj g¡o·nik na p¡ytce E, umieszczajƒc dwie ·ruby wystajƒce z ty¡u obudowy w specjalnych szczelinach na górze p¡ytki. Wkr∆π pozosta¡e dwie ·ruby poprzez p¡ytk∆ E w niÃsze gwintowane gniazda, poczym dokr∆π wszystkie cztery ·ruby.
Zewn∆trzne wymiary wzornika odpowiadajƒ wymiarom tylnej ·ciany obudowy. Nakleiπ cztery samoprzylepne gumowe podk¡adki do panelu tylnego kaÃdego z g¡o·ników w pobliÃu kaÃdego z naroÃników. Podk¡adki te ograniczajƒ wibracje g¡o·ników przy powierzchni i pozwalajƒ na dok¡adne ustawienie ich pozycji. (rysunek 30) Odleg¡o·π mi∆dzy ·cianƒ a ¡bem wkr∆tu ustawiπ tak, aby po zawieszeniu kolumny na wkr∆cie gumowe podk¡adki przesuwa¡y si∆ z oporem po ·cianie. (rysunek 31) Zawsze sprawdziπ i upewniπ si∆, Ãe: •
Wszystkie wkr∆ty wsuni∆te sƒ do ko◊ca w w∆Ãsze cz∆·ci otworów w p¡ytkach do mocowania na ·cianie.
¿by wkr∆tów odsuni∆te sƒ od ·ciany na tyle, Ãe gumowe podk¡adki zapewniajƒ wystarczajƒce tarcie, aby kolumny g¡o·nikowe nie przesuwa¡y si∆ po ·cianie.
Ustaw kƒt pionowy g¡o·nika regulujƒc ·rub∆ B. Dokr∆π do ko◊ca ·rub∆ A.
f PrzejdØ do rozdzia¡u 4.
Wyreguluj ·ruby C, tak Ãeby tarcie trzech pionowych zawiasów pozwoli¡o na dopasowanie pozycji uchwytów montaÃowych, utrzymujƒc je przy tym w pozycji raz ustawionej. Pod¡ƒcz g¡o·niki w sposób, w jaki zosta¡o to opisane w sekcji 4 przed kontynuowaniem dzia¡a◊ montaÃowych. Ustaw kƒt poziomy i przechyl g¡o·nik w kierunku ·ciany. Zostaw odrobin∆ ·wiat¡a pomi∆dzy g¡o·nikiem a ·cianƒ, aby uniknƒπ wibracji kolumny. f Przejdà do rozdzia¡u 4. 3.7
DS8S Kolumny g¡o·nikowe mogƒ byπ mocowane do ·cian za pomocƒ wkr∆tów o ·rednicy od 5 mm do 6 mm (Nr 10 do Nr 12). Z ty¡u obudowy wyst∆pujƒ trzy p¡ytki. G¡ówka ·rubki powinna byπ w¡oÃona w okrƒg¡ƒ cz∆·π otworu I wsuni∆ta wzd¡uà otworu. Wyci∆cia te sƒ wyposaÃone w mechanizm spr∆Ãynowy, zabezpieczajƒcy g¡o·niki przed ¡atwym strƒceniem. D¡ugo·π wkr∆tu naleÃy tak dobraπ, aby gwint móg¡ zostaπ wkr∆cony minimum na odcinku 25 mm. (rysunek 28) G¡ówka wkr∆tu powinna byπ wprowadzona w okrƒg¡ƒ cz∆·π otworu i wsuni∆ta ca¡kowicie wzd¡uà jednej ze szczelin. B&W nie ponosi Ãadnej odpowiedzialno·ci za jakiekolwiek szkody wynik¡e z niew¡a·ciwego mocowania do ·ciany lub sufitu.
PO¿√CZENIA Wszystkie pod¡ƒczenie powinny byπ wykonywane gdy sprz∆t jest wy¡ƒczony z sieci. Zaciski akceptujƒ szerokƒ gam∆ ko◊cówek, takich jak wtyki bananowe 4 mm, wide¡ki 6 mm i 8 mm, lub odizolowane przewody o maksymalnej ·rednicy 6 mm. WaÃne zasady bezpiecze◊stwa W niektórych krajach, szczególnie w Europie, korzystanie z wtyków bananowych uwaÃane jest za niebezpieczne poniewaà moÃna je w¡oÃyπ do g¡ównego gniazdka zasilajƒcego. Dlatego, ze wzgl∆dów bezpiecze◊stwa, 4mm otwory w gniazdach g¡o·nikowych sƒ zablokowane plastikowymi wtykami. Je·li korzystasz z produktu w kraju, w którym nie wyst∆pujƒ podobne obostrzenia, powiniene· upewniπ si∆, Ãe jakiekolwiek wtyki bananowe nie mogƒ byπ uÃywane w niebezpieczny sposób przez dzieci lub inne niezorientowane osoby. Upewnij si∆, Ãe do g¡o·nikowego gniazda dodatniego (kolor czerwony i oznaczone +) pod¡ƒczone jest dodatnie gniazdo wyj·ciowe wzmacniacza, a ujemne gniazdo (kolor czarny i oznaczone -) pod¡ƒczone jest do ujemnego wyj·ciowego gniazda wzmacniacza. Nieprawid¡owe pod¡ƒczenie skutkuje nienaturalnym
dØwi∆kiem. Zawsze dokr∆caj do ko◊ca zaciski g¡o·nikowe, aby uniknƒπ grzechotania. Model DS8S Wszystkie inne modele
Wszystkie modele serii, z wyjƒtkiem DS8S, mogƒ byπ pod¡ƒczone w uk¡adzie bi-wire lub bi-amping. W systemach trójdroÃnych, jeden zestaw zacisków zasila g¡o·nik niskotonowy, za· dwa pozosta¡e g¡o·nik ·redniotonowy i g¡o·nik wysokotonowy. W konstrukcjach dwudroÃnych, jeden zestaw zacisków zasila g¡o·nik nisko-·redniotonowy, drugi za· g¡o·nik wysokotonowy. Oddzielenie ·cieÃek sygna¡u trafiajƒcego do róÃnych sekcji g¡o·ników, moÃe poprawiπ panoram∆ dØwi∆kowƒ i wyrazisto·π cichych detali dØwi∆ku, pozwalajƒc uÃytkownikowi na dobranie optymalnego kabla dla danego zakresu cz∆stotliwo·ci. Po¡ƒczenie Bi-wire wykorzystuje dwa, niezaleÃne przewody ¡ƒczƒce wzmacniacz z kaÃdƒ parƒ zacisków kolumny. To jest minimum, które rekomendujemy, jednak je·li preferujesz poprowadzenie pojedynczego przewodu, np. przy próbnym pod¡ƒczaniu kolumn po zakupie lub gdy chcesz uniknƒπ przeprowadzania przez pokój wielu przewodów, musisz po¡ƒczyπ obydwa dodatnie i obydwa ujemne zaciski kolumny. Ludzkie ucho charakteryzuje si∆ najwi∆kszƒ czu¡o·ciƒ w zakresie ·rednich cz∆stotliwo·ci, dlatego teà rekomendujemy, aby w przypadku pojedynczego po¡ƒczenia, doprowadziπ przewód ze wzmacniacza do zacisków kolumny, które bezpo·rednio zasilajƒ g¡o·nik ·redniotonowy. Bi-amping idzie o krok dalej i polega na zastosowaniu dwóch oddzielnych kana¡ów wzmacniacza dla kaÃdego g¡o·nika. Nie oznacza to tego samego co w pe¡ni aktywny system, gdyà wewnƒtrz kolumny ciƒgle wykorzystywana jest pasywna zwrotnica. Je·li korzystasz z bi-ampingu, upewnij si∆, Ãe kaÃdy kana¡ wzmacniacza ma ten sam tƒ samƒ warto·π. W przeciwnym wypadku zmienisz balans g¡o·ników. Koniecznie sprawdØ polaryzacj∆. Niektóre wzmacniacze odwracajƒ sygna¡, a po¡ƒczenie róÃnych typów moÃe spowodowaπ ogólny spadek jako·ci dØwi∆ku. Je·li masz wzmacniacz po¡ƒczone wzmacniacze z inwersjƒ i bez inwersji, zmie◊ polaryzacj∆ po¡ƒcze◊ g¡o·nikowych prze wzmacniaczu
z inwersjƒ. Pami∆taj, Ãe g¡o·niki ·rednio i wysokotonowe wymagajƒ mniejszego zasilania nià g¡o·nik niskotonowy. wzmacniacz natomiast musi posiadaπ adekwatnƒ do g¡o·ników moc, tak aby krótkie sygna¡y wysokich cz∆stotliwo·ci mog¡y byπ odtwarzane bez zniekszta¡ce◊. Model
Wszystkie inne modele (z wyjƒtkiem DS8S)
Fabrycznie, dwie pary zacisków sƒ elektrycznie odseparowane od siebie, aby umoÃliwiπ po¡ƒczenie bi-wire (rysunek 32). Przy pojedynczym po¡ƒczeniu przewodów na linii wzmacniacz – kolumny (single wiring), przewody prowadzone sƒ pojedynczo do gniazd dodatnich i ujemnych. KaÃdy z przewodów posiada na swoich ko◊cach wtyczki bananowe 4mm lub inne. Przy pod¡ƒczeniu single wiring, w systemie 2-droÃnym (805S, HTM4S, SCMS) i 3-droÃnym, po¡ƒcz przewody od wzmacniacza do niÃszego gniazda g¡o·nikowego Przy takich gniazdach, uÃyj przewodów z ko◊cówkami o odwrotnym kszta¡cie tak aby pasowa¡y do gniazd g¡o·nikowych. Np., je·li korzystasz z wtyków bananowych, w¡óà je tylko do odpowiedniego gniazda g¡o·nikowego. (rysunek 33) f PrzejdØ do rozdzia¡u 5. 4.2
W przypadku pojedynczego po¡ƒczenia, pozostaw zwory na swoich miejscach i przy¡ƒcz przewód ze wzmacniacza do ·rodkowej pary zacisków. (rysunek 34) Je·li stosujesz po¡ƒczenie bi-wire lub bi-amping, usu◊ zwory, po poluzowaniu znajdujƒcych si∆ niÃej na trzpieniu, wi∆kszej ·rednicy nakr∆tek. (rysunek 35) Otwór o ·rednicy 4 mm, znajdujƒcy si∆ na ko◊cu trzpienia zacisku, wyposaÃony jest w pier·cie◊, który moÃe zostaπ zaci·ni∆ty na wtyku bananowym, przy uÃyciu po¡oÃonych wyÃej, mniejszych nakr∆tek.
Nie moÃesz korzystaπ z tej funkcji jeÃeli: a Twój processor nie jest wyposaÃony w wyzwalacz 12V. b Twój processor posiada jedynie prosty wyzwalacz, który podaje napi∆cie 12V przez ca¡y czas w¡ƒczenia procesora. Ten typ wyzwalacza moÃe byπ wykorzystywany jedynie do równoczesnego w¡ƒczania i wy¡ƒczania wielu urzƒdze◊. Niektóre z najdroÃszych procesorów, wyposaÃone sƒ w moÃliwo·π przypisania wyzwalacza do typu odtwarzanego programu. Procesory takie, dzi∆ki informacjom zapisanym na p¡ycie, rozróÃniajƒ programy filmowe od wielokana¡owych programów muzycznych. Inne, pozwalajƒ na przypisanie wyzwalaczy do róÃnych wej·π sygna¡u. Je·li wi∆c dla przyk¡adu uÃywasz wielokana¡owego odtwarzacza SACD lub DVD Audio jako Øród¡a muzyki, za· odtwarzacza DVD jako Øród¡a filmowego, moÃesz odpowiednio przyporzƒdkowaπ wyzwalacz. PrzekaØnik w g¡o·niku potrzebuje do dzia¡ania pewnej ilo·ci prƒdu, sprawdØ wi∆c dane techniczne procesora przed zrealizowaniem takiego pod¡ƒczenia. Dla prze¡ƒczania kaÃdego z g¡o·ników potrzebny jest prƒd o warto·ci 45mA.
800D Fabrycznie, obydwa dodatnie i obydwa ujemne zaciski sƒ po¡ƒczone ze sobƒ poprzez zwory.
f PrzejdØ do rozdzia¡u 5.
DS8S W uzupe¡nieniu do zwyk¡ych zacisków g¡o·nikowych, model ten wyposaÃony zosta¡ w dodatkowƒ par∆ zacisków ·rubowych dla sterowania wewn∆trznym przekaØnikiem 12V, wykorzystywanym do prze¡ƒczania pomi∆dzy trybem monopolarnym a dipolarnym, za pomocƒ zdalnego wyzwalacza. (rysunek 36)
PrzekaÃnik w g¡o·niku dzia¡a jedynie gdy mechaniczny prze¡ƒcznik ustawiony jest w trybie monopolarnym (•). Je·li do wej·cia wyzwalacza nie jest doprowadzone napi∆cie 12V prƒdu sta¡ego, g¡o·nik pracuje w trybie monopolarnym. Je·li na wej·ciu pojawi si∆ napi∆cie 12V DC, przekaØnik, omijajƒc prze¡ƒcznik mechaniczny, zmienia monopolarny tryb pracy na bipolarny. Je·li prze¡ƒcznik mechaniczny ustawiony jest w pozycji trybu dipolarnego, (••), funkcja wyzwalacza nie dzia¡a. f Ciƒg dalszy w rozdziale 5. 5
DOSTROJENIE Przed zako◊czeniem pod¡ƒcze◊, sprawdØ c dwa razy czy wszystkie pod¡ƒczenia sƒ prawid¡owe i bezpieczne.
Tylko g¡o·niki pod¡ogowe i podstawkowe Odsuni∆cie g¡o·ników od ·ciany spowoduje ogólny spadek basu. Przestrze◊ za g¡o·nikami pomoÃe stworzyπ wraÃenie wi∆kszej g¡∆bi dØwi∆ku. Konsekwentnie, przesuni∆cie g¡o·ników bliÃej ·ciany, spowoduje zwi∆kszenie poziomu basu. Tylko 803D, 803S, 804S, 805S, HTM1D, HTM2D, HTM4S, SCMS Wentylowane obudowy tych g¡o·ników, wyposaÃone sƒ w zatyczki z gƒbki osadzone w otworach obudowy. W warunkach normalnej eksploatacji, kolumny powinny byπ uÃywane bez tych zatyczek, aby uzyskiwaπ maksymalne moÃliwo·ci basowe. JeÃeli jednak bas jest zbyt silny z powodu w¡a·ciwo·ci pokoju, a odsuni∆cie kolumn dalej od ·cian nie jest moÃliwe, w¡óà zatyczki do otworów obudowy, aby zredukowaπ ilo·π niskich tonów. (rysunek 37) Je·li bas jest niesk¡adny z cz∆stotliwo·ciami, zazwyczaj jest to efekt rezonansu wyst∆pujƒcego w pokoju. Nawet ma¡e zmiany w ustawieniu g¡o·ników lub miejsca ods¡uchu, mogƒ ograniczyπ rezonanse. Spróbuj ustawiπ g¡o·niki wzd¡uà innej ·ciany. KaÃde przesuni∆cie wi∆kszych mebli moÃe przynie·π oczekiwany efekt. W przypadku bardzo wnikliwego ods¡uchu, zdejmij maskownic∆ g¡o·nika ·redniotonowego i niskotonowego, jak opisano to w rozdziale 8. Membrany wysokotonowe sƒ niezwykle delikatne i mogƒ zostaπ ¡atwo uszkodzone. Maskownice g¡o·ników wysokotonowych utrzymywane sƒ na swoim miejscu poprzez przyciƒganie magnetyczne. ZbliÃanie maskownicy do g¡o·nika wysokotonowego moÃe doprowadziπ do przyciƒgni∆cia jej do membrany wysokotonowej. Z tego teà powodu zalecamy, aby maskownice pozosta¡y na swoich miejscach. Tylko 800D, 801D, 802D, HTM1D Je·li uÃywasz tych g¡o·ników bez maskownicy g¡o·nika ·redniotonowego, wymie◊ plastikowy korektor fazy tego g¡o·nika na korektor aluminiowy, znajdujƒcy si∆ w·ród akcesoriów. Po prostu odkr∆π korektor fazy i wkr∆π w jego miejsce inny. Lekko dokr∆π korektor. (rysunek 38) Je·li dØwi∆k jest zbyt ostry, zwi∆ksz ilo·π mi∆kkich elementów w pokoju (dla przyk¡adu, moÃesz zastosowaπ grubsze zas¡ony w oknach). JeÃeli dØwi∆k jest przyt¡umiony, ilo·π mi∆kkich
elementów we wn∆trzu powinna byπ zredukowana. Kilkukrotnie klaskajƒc d¡o◊mi i s¡uchajƒc efekty, sprawdØ jakie jest echo. MoÃesz je zredukowaπ umieszczajƒc elementy o nieregularnych kszta¡tach np. meble. Tylko DS8S W trybie monopolarnym poziom wysokich tonów moÃna regulowaπ za pomocƒ górnego prze¡ƒcznika na przedniej ·ciance. (rysunek 39) W ·rodkowej pozycji (0) parametry nie sƒ zmieniane. Pozycja (+) uwypukla wysokie tony. MoÃe to byπ potrzebne je·li akustyka pokoju jest „przyπmiona, bez po¡ysku“, kiedy nie by¡o moÃliwo·ci ustawienia g¡o·ników w zalecanej odleg¡o·ci lub je·li g¡o·niki zosta¡y wbudowane w meble i znajdujƒ si∆ za materia¡ami bardziej poch¡aniajƒcymi dØwi∆k nià te na maskownicach. Przeciwnie dzia¡a pozycja (–), redukuje poziom wysokich tonów je·li np. akustyka pokoju jest „ zbyt jasna“ lub je·li chcesz by lokalizacja g¡o·ników by¡a mniej jednoznaczna. Eksperyment pozwalajƒcy na okre·lenie ustawie◊ najbardziej odpowiadajƒcych w¡asnym wymaganiom. Typowymi kombinacjami sƒ: • Wszystkie g¡o·niki dØwi∆ku otaczajƒcego monopolarne • G¡o·niki boczne dipolowe, a tylne monopolarne • Wszystkie g¡o·niki dØwi∆ku otaczajƒcego dipolowe Ustawienie bocznych g¡o·ników jako monopolarne, natomiast tylnych jako dipolowe jest moÃliwe, lecz nie stosowane. 6
OKRES DOCIERANIA Odtwarzanie g¡o·ników b∆dzie si∆ zmienia¡o przez pierwszy okres ich uÃytkowania. Je·li g¡o·nik by¡ pozostawiony w ch¡odnym ·rodowisku, wszystkie elementy g¡o·nika b∆dƒ potrzebowa¡y troch∆ czasu, aby powróciπ do swoich w¡a·ciwo·ci mechanicznych. Przez pierwsze godziny uÃytkowania, rozpr∆Ãy si∆ takÃe zawieszenie g¡o·nika. Czas osiƒgni∆cia przez g¡o·nik odpowiedniego poziomu odtwarzania zaleÃny jest od warunków w jakich wcze·niej by¡ magazynowany i uÃywany. Proponujemy trzymanie g¡o·nika przez pierwszy tydzie◊ w stabilnej temperaturze i odtwarzanie na ·rednim poziomie g¡o·no·ci, tak aby wszystkie mechaniczne elementy mog¡y si∆ odpowiednio dotrzeπ.
CóÃ, znane sƒ teà d¡uÃsze okresy docierania (trwajƒce np. miesiƒc), jednak istniejƒ dowody na to by stwierdziπ, Ãe majƒ one niewiele wspólnego ze zmianami w samym g¡o·niku, a bardziej dotyczƒ s¡uchacza, który potrzebuje troch∆ czasu, aby przyzwyczaiπ si∆ do nowego brzmienia. Ma to miejsce szczególnie w przypadku tak detalicznych g¡o·ników jak te, poniewaà mogƒ one znacznie zwi∆kszyπ ilo·π muzycznych szczegó¡ów, w porównaniu z dØwi∆kiem, do którego móg¡ przyzwyczaiπ si∆ s¡uchacz. W takim przypadku, dØwi∆k moÃe poczƒtkowo sprawiaπ wraÃenie zbyt wysuni∆tego do przodu i prawdopodobnie nieco twardego. Z up¡ywem czasu, brzmienie stanie si∆ ¡agodniejsze, ale nie straci niczego ze swej czysto·ci i detaliczno·ci. 7
WSPÓLPRACUJ√CE URZ√DZENIA G¡o·niki te sƒ w stanie przetwarzaπ sygna¡ najwyÃszej jako·ci. Dlatego uwaÃnie dobierz sprz∆t elektroniczny i towarzyszƒce mu przewody po¡ƒczeniowe. MoÃemy Ci w tym zakresie udzieliπ kilka porad, nie moÃemy jednak wskazaπ konkretnego modelu. Standardy takich produktów ulegajƒ ciƒg¡ym zmianom, ale Twój dealer b∆dzie w stanie zademonstrowaπ odpowiedniƒ konfiguracj∆. W specyfikacji rekomendujemy zakres mocy wzmacniacza. NajwyÃsza warto·π mocƒ jakƒ g¡o·nik jest w stanie przetwarzaπ. Moc wzmacniacza jest tak skalkulowana, aby nie powodowaπ zniekszta¡ce◊, a sygna¡ stanowi¡ normalny materia¡ programu. NiÃsze warto·ci sƒ minimalnymi koniecznymi poziomami bez s¡yszlnych zniekszta¡ce◊ w mniejszym pokoju (60m3). Im wyÃszƒ mocƒ dysponuje Twój wzmacniacz, tym mniej prawdopodobnym jest wystƒpienie zniekszta¡ce◊. W wielu przypadkach moÃesz sam oceniπ jak dobry jest dany wzmacniacz w zakresie zasilania g¡o·ników pe¡nym pasmem sygna¡u, porównujƒc moce, których warto·ci podawane sƒ dla 4 Ohm i 8 Ohm. Im bliÃej wspó¡czynnika 2:1 tym lepiej, gdyà oznacza to dobre moÃliwo·ci prƒdowe. Aby zredukowaπ do nies¡yszalnych warto·ci wp¡yw, jaki moÃe mieπ przewód na charakterystyk∆ cz∆stotliwo·ciowƒ g¡o·nika, impedancja kabla w zakresie wszystkich cz∆stotliwo·ci (mierzona kolejno dla dodatnich i ujemnych przewodników)
powinna znajdowaπ si∆ na tak niskim poziomie jak to tylko moÃliwe, a juà z pewno·ciƒ poniÃej 0,1 Ohma. W przypadku niskich cz∆stotliwo·ci rezystancja sta¡oprƒdowa przewodu jest czynnikiem dominujƒcym, wi∆c powiniene· wybraπ takƒ ·rednic∆ kabla, aby by¡a ona wystarczajƒca do osiƒgni∆cia zak¡adanych wymogów impedancyjnych przy wymaganej d¡ugo·ci. W zakresie ·rednich i wysokich cz∆stotliwo·ci, indukcyjny sk¡adnik impedancji moÃe zdominowaπ rezystancj∆ sta¡oprƒdowƒ. Szczegó¡y konstrukcyjne przewodu sƒ wi∆c istotne, gdyà wp¡ywajƒ na w¡a·ciwo·ci fizyczne kabla. Zapytaj swojego sprzedawc∆, który przewód b∆dzie najlepszy dla Twoich wymogów. 8
KONSERWACJA Fornirowane powierzchnie obudów, zwykle wymagajƒ jedynie odkurzenia. W przypadku stosowania ·rodków czyszczƒcych w aerozolach naleÃy uprzednio zdjƒπ os¡ony przednie poprzez uwaÃne pociƒgni∆cie ich do przodu. Najpierw sprawdØ na ma¡ej powierzchni, czy ·rodek czyszczƒcy nie niszczy pod¡oÃa. Unikaj materia¡ów szorstkich i takich, które zawierajƒ kwas, sƒ zasadowe lub antybakteryjne. Nie stosuj ·rodków czyszczƒcych na g¡o·niki. Natrysk ·rodka czyszczƒcego naleÃy wykonywaπ na ·ciereczk∆, a nie bezpo·rednio na obudow∆. Gdy zak¡adasz maskownic∆, zawsze upewnij si∆, czy czopy sƒ w¡a·ciwie ustawione wzgl∆dem swych gniazd, zanim dopchniesz maskownic∆ do kolumny. Kolumny sƒ oklejone najlepszymi naturalnymi okleinami. Trzeba jednak pami∆taπ o tym, Ãe tak jak wszystkie naturalne tworzywa, tak równieà okleiny sƒ podatne na wp¡yw otoczenia. Trzymaj produkt z dala od Øróde¡ ciep¡a, czyli na przyk¡ad od radiatorów i wylotów ciep¡ego powietrza, aby zapobiec ryzyku p∆kania okleiny. Drewno zosta¡o pokryte lakierem odpornym na promienie ultra-fioletowe w celu zminimalizowania zmian koloru drewna w czasie, nie niwelujƒc jednak tego zjawiska absolutnie. Drewno jest bowiem naturalnym organicznym materia¡em, który z biegiem czasu zmienia swój kolor. Efekt ten jest szczególnie dobrze widoczny, kiedy porówna si∆ powierzchnie przykryte przez maskownic∆ lub nie wystawione na dzia¡anie ·wiat¡a – zmieniajƒ si∆ one wolniej. RozbieÃno·π kolorów moÃe byπ korygowana poprzez równomierne wystawienie powierzchni okleiny na dzia¡anie ·wiat¡a s¡onecznego. Proces ten moÃe trwaπ kilka dni lub nawet
tygodni, ale moÃe zostaπ przyspieszony poprzez uÃycie lampy ultrafioletowej. Tylko 800D, 801D, 802D, HTM1D Aby za¡oÃyπ maskownic∆ g¡o·nika ·redniotonowego, umie·π ·rodkowy czop maskownicy w gnieØdzie umieszczonym na szczycie plastikowego korektora fazy. Doci·nij maskownic∆, ale nie wciskaj na si¡∆ Øle ustawionego czopu, gdyà moÃe to doprowadziπ do uszkodzenia g¡o·nika. Zewn∆trzna obr∆cz maskownicy utrzymywana jest we w¡a·ciwym po¡oÃeniu poprzez spr∆Ãynujƒcy naciƒg wykonany ze specjalnych szprych. Lakierowane powierzchnie “g¡ów” ·redniotonowych i obudów g¡o·ników wysokotonowych dobrze jest konserwowaπ antystatycznym ·rodkiem czyszczƒcym. Unikaπ dotykania membran, a w szczególno·ci g¡o·nika wysokotonowego, gdyà moÃe to spowodowaπ uszkodzenie. Majƒc na uwadze delikatno·π kopu¡ek wysokotonowych, zdecydowanie zalecamy pozostawienie maskownic g¡o·ników wysokotonowych na ich miejscach.
Gwarancja Ten produkt zosta¡ zaprojektowany i wyprodukowany zgodnie z najwyÃszymi standardami jako·ci. Jednak, je·li zdarzy si∆ jaka· awaria, firma B&W Group Ltd. oraz jej mi∆dzynarodowi dystrybutorzy gwarantujƒ bezp¡atny serwis (wyjƒtki mogƒ wystƒpiπ) na cz∆·ci i robocizn∆ w kaÃdym kraju, w którym jest autoryzowany dystrybutor B&W. Warunki gwarancji 1 Gwarancja odnosi si∆ tylko do naprawy sprz∆tu. Ani transport, ani Ãadne inne koszty, w¡ƒcznie z ryzykiem przenoszenia, transportu i instalacji produktów nie sƒ obj∆te tƒ gwarancjƒ. 2 Gwarancja jest waÃna tylko dla pierwszego w¡a·ciciela. Nie przechodzi na nast∆pnych w¡a·cicieli. 3 Gwarancja obejmuje tylko i wy¡ƒcznie wady materia¡owe lub inne wady ukryte w dniu zakupu. Gwarancja nie ma zastosowania w odniesieniu do: a uszkodze◊ spowodowanych niew¡a·ciwƒ instalacjƒ, pod¡ƒczeniem lub zapakowaniem produktu,
b uszkodze◊ spowodowanych niew¡a·ciwƒ eksploatacjƒ, niezgodnƒ z instrukcjƒ obs¡ugi, modyfikacjami produktu lub wykorzystaniem cz∆·ci, które nie pochodzƒ od lub nie majƒ autoryzacji B&W, c uszkodze◊ spowodowanych przez popsute lub niew¡a·ciwe urzƒdzenia towarzyszƒce, d uszkodze◊ spowodowanych przez wypadki losowe, udary pioruna, wod∆, poÃar, czy inne czynniki, pozostajƒce poza kontrolƒ firmy B&W i jej autoryzowanych dystrybutorów, e produktów, których numer seryjny zosta¡ zamazany, usuni∆ty lub przerobiony, f
oraz w przypadku gdy wykonano juà naprawy lub modyfikacje przez firmy lub osoby nieautoryzowane.
4 Ta gwarancja jest dope¡nieniem prawnych podstaw udzielania gwarancji, obowiƒzujƒcych na terenie danego kraju i nie narusza statutowych praw klienta. Jak reklamowaπ sprz∆t na gwarancji Je·li zaistnieje potrzeba oddania produktu de serwisu, prosimy zastosowaπ si∆ do nast∆pujƒcej procedury: 1 Je·li sprz∆t jest uÃywany w kraju zakupu, powiniene· skontaktowaπ si∆ z autoryzowanym dealerem, u którego sprz∆t zosta¡ zakupiony. 2 Je·li sprz∆t jest uÃywany poza granicami kraju, powiniene· si∆ skontaktowaπ z dystrybutorem B&W w¡a·ciwym dla miejsca zamieszkania w celu uzyskania informacji, gdzie sprz∆t moÃe byπ serwisowany. MoÃesz zadzwoniπ do B&W w Wielkiej Brytanii lub odwiedziπ naszƒ witryn∆ internetowƒ aby uzyskaπ kontakt do lokalnego dystrybutora. Aby uczyniπ waÃnym Ãdanie gwarancyjne, naleÃy dostarczyπ oryginalnƒ faktur∆ sprzedaÃy lub inny dowód w¡asno·ci, zawierajƒcy dat∆ zakupu.
