INSTRUKCJA OBSŁUGI HT-TWIN 300 Hillvert

Opis parametru	Wartość parametru
Nazwa produktu	WÓZEK OGRODOWY SKŁADANY
Model	HT-TWIN 300	HT-TWIN 550
Maksymalne obciążenie [kg]	300	550
Średnica kół [cal]	10"x3,5	10"x5
Długość uchwytu [mm]	785	788
Wymiary [mm]	1150x515x885	1390x620x955
Ciężar [kg]	17,3	27

OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

OBJAŚNIENIE SYMBOLI

Przed użyciem należy zapoznać się z instrukcją.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wygłądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

BEZPIECZEŃSTWO UŻYTKOWANIA

ACHTUNG! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do : WÓZEK OGRODOWY SKŁADANY.

a) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
b) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzić przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
c) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
d) Nie należy wkładać do przestrzeni ładunkowej więcej niż 300kg (HT-TWIN 300) / 550kg (HT-TWIN 550).
e) Produkt nie jest przeznaczony dla dzieci, nie jest zabawką.
f) Rozkładać ciężar ładunku równomiernie na całej powierzchni.
g) W przypadku uszkodzenia lub zniszczenia któregoś z elementów zaprzestać użytkowania.
h) Nie używać wózka na powierzchniach/terenach które mogą spowodować uszkodzenia opon.
i) Ciśnienie pompowania opony nie może przekroczyć 40 PSI.

ACHTUNG! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

ZASADY UŻYTKOWANIA

Wózek ogrodowy składany przeznaczony jest do transportu roślin, ziemi oraz akcesoriów ogrodowych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

PRZYGOTOWANIE DO PRACY/PRACA Z URZĄDZENIEM

HT-TWIN 300

1	Podstawa wózka	1x
2	Panel boczny	2x
3	Przedni/tylny panel	2x
4	Zaczep przedni	1x
5	Uchwyt	1x
6	Koło	4x
7	Wspornik przedni	1x
8	Wspornik tylny	1x
9	Szpilka „B”	8x
10	Śruba M8x15	8x
11	Szpilka	5x
12	Podkładka M8	9x

13	Podkładka M16	5x
14	Nakrętka M8	9x
15	Śruba M8x58	1x
16	Złącze plastikowe	1x

HT-TWIN 550

A	Podstawa wózka	1x
B	Oś przednia	1x
C	Oś tylna	1x
D	Nakrętka M14	2x
E	Podkładka M14	2x
F	Wspornik uchwytu	1x
G	Łożysko oporowe	1x
H	Uchwyt	1x
I	Koło	4x
J	Barierka boczna	2x
K	Barierka tylna	1x
L	Barierka przednia	1x
M	Zawleczka	8x
N	Nakrętka M10	2x
O	Nakrętka M16	1x
P	Śruba M10x55	2x
Q	Śruba M16x65	1x
R	Zawleczka	4x
S	Podkładka M10	2x
T	Podkładka M16	5x
U	Podkładka M20	1x
V	Nakrętka M20	1x

MONTAŻ URZĄDZENIA

HT-TWIN 300

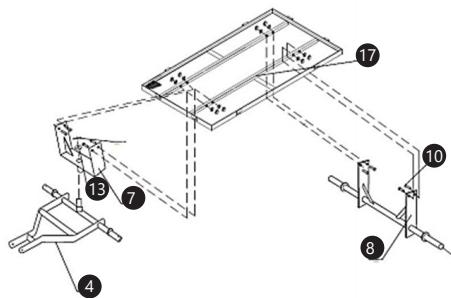

1. Włożyć środkową oś na przedni zaczep(4),umieścić trzpień zaczepu w otworze wspornika przedniego(7), założyć na niego podkładkę(13) i zabezpieczyć za pomocą szpilki(11). Przykręcić przedni wspornik(7) i tylny wspornik(8) do podstawy wózka(1) za pomocą śruby(10), podkładki(12) i nakrętki(14). Mocno dokręcić.

1. Umieścić koła(6) na końcach wspornika przedniego i tylnego. Założyć podkładkę(13). Przez otwory na końcu każdej z osi włożyć szpilkę(11) a następnie zagiąć jej końca.

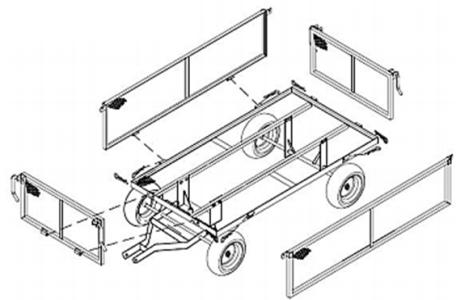

1. Dopasować otwory w panelach bocznych(2) z bocznymi otworami podstawy wózka, następnie włożyć przez nie szpilki B(9). Czynność wykonać dla każdej strony wózka. Każdy z paneli mocowany jest za pomocą 2 szpilek.

1. Włożyć koniec uchwytu(5) do plastikowego łącznika(16), następnie całość umieścić w widelkach ramy i wyrównać otwory obu elementów. Przełożyć śrubę(15) przez otwory, założyć podkładkę(12) i nakrętkę(14) a następnie dokręcić.

PL

1. Odwrócić podstawę wózka(A) przymocować tylną oś(C) za pomocą podkładek(E) i nakrętek(D). Między oś przednią(B) a podstawę wstawić łozysko oporowe(G), następnie nałożyć podkładkę(U) i nakręcić nakrętkę(V). Nie dokręcać nakrętki(V) zbyt mocno, upewnić się, że oś przednia ma możliwość obrotu.

1. Przymocować wspornik uchwytu(F) do przedniej osi za pomocą śrub(P), podkładek(S) i nakrętek(N).

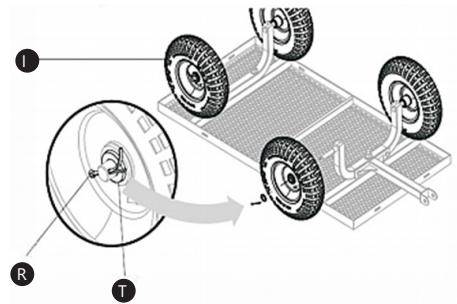

1. Zamocować koła(I) na końcach osi za pomocą nakrętek(T) i zawleczek(R).

1. Odwrócić zmontowany już wózek na koła, zamocować uchwyt(H) do wspornika uchwytu(F) za pomocą śruby(Q), podkładki(T) i nakrętki(O).

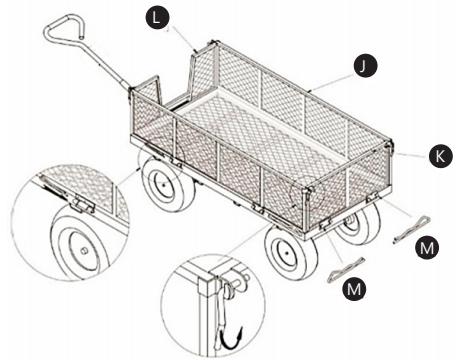

1. Przymocować przednią i tylną barierkę(L i K) do boków podstawy wózka za pomocą zawleczek(M), a następnie barierki boczne(J). Zawiasy muszą znajdować się na zewnątrz.

a) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.
b) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
c) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
d) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
e) Okresowo sprawdzać ciśnienie w oponach.
