INSTRUKCJA OBSŁUGI TEG0520OC6 GORENJE

Instrukcja obsługi 48

Szanowny Kliencie, dziękujemy za kupno naszego wyrobu.

PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI.

Podgrzewacz wody posiada odpowiednie atesty, ponieważ jest on wyprodukowany według ważnych standardów i atestowany w upoważnionych do tego instytutach. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, znajdujcej się pomiędzy przyłączami wody zimnej i wody ciepłej. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, wymiany antykorozyjnej anody lub usuwanie kamienia wodnego może dokonać tylko upoważniona placówka serwisowa.

MONTAŻ

Podgrzewacz wody należy zamontować według schematu i tabelki dotyczącej wymiarów montażu w pomieszczeniu, gdzie nie zamarza i pomieszczeniu znajdującym się jak najbliżej miejsca poboru wody.

W zależności od potrzeb można wybierać pomiędzy typami podgrzewaczy, które montuje się nad blatem roboczym (TEG 0520 O/A; TEG 1020 O/A) oraz modelami, które montuje się pod blatem roboczym (TEG 0520 U/A; TEG 1020 U/A).

Typ TEG 0520 O/A TEG 0520 U/A TEG 1020 O/A TEG 1020 U/A
Model TEG 5 O TEG 5 U TEG 10 O TEG 10 U
Pojemność [ I ] 5 10
Waga/wraz z woda [ kg ] 3,5/8,5 4/14
Moc podłączeniowa [ W ]	2000
Napięcie [ V~ ]	230
Czas zagrzewania do 75°C 1) [ min ]	11		22
Ilość mieszanej wody przy 40°C [ I ]	9,1	9,1	17,2	16,4
Zużycie energii 2) [ kWh/24h ]	0,32	0,32	0,50	0,52

1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 10° C.
2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze okolicy 20°C, mierzonej według DIN 44532.

	A	B	C	D	E
TEG 0520 O/A	390 264	256 213
TEG 0520 U/A	390 138	256 213
TEG 1020 O/A	454 354	310 264
TEG 1020 U/A	454 179	310 264

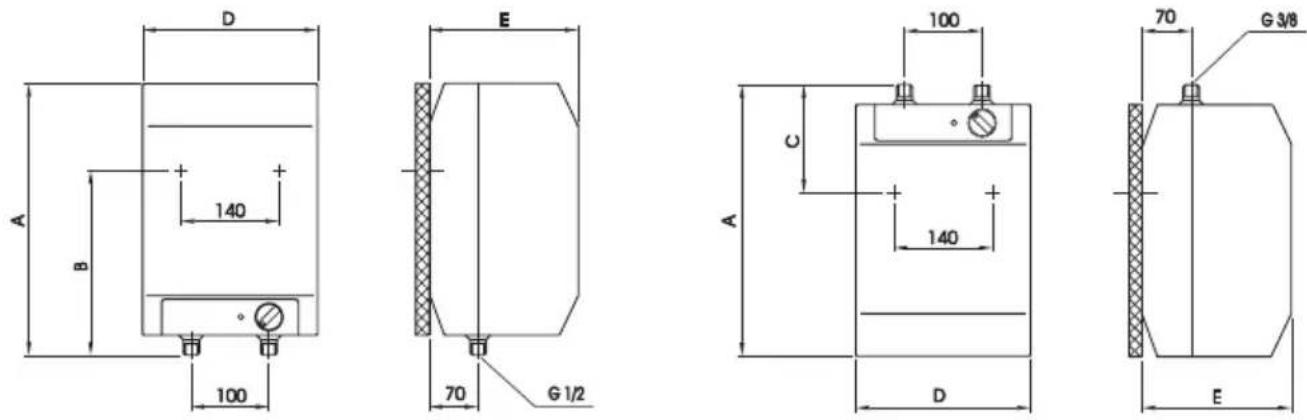

Wymiary dotyczące montażu i podłączenia podgrzewacza (mm)

Podgrzewacz, montowany Podgrzewacz, montowany nad blatem roboczym pod blatem roboczym

PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ

Podgrzewacz jest przystosowany do otwartego (nieciśnieniowego) systemu podłączenia. System ten umożliwia wyłącznie jednopunktowy pobór wody. Podłączenia należy dokonać według schematu podłączenia wodociągowego. System przepływowy wymaga odpowiedniej baterii. Wersja montażu nad blatem roboczym wymaga baterii standardowej. Wersja montażu pod blatem roboczym wymaga baterii sztorcowej. Przyłącza wody zimnej i wody ciepłej na podgrzewaczu są oznaczone kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym. Na rurę wody zimnej, przed baterię należy zamontować zawór zwrotny, który w przypadku braku wody w instalacji wodociągowej zapobiega wyciekaniu wody z zbiornika. Jeśli ciśnienie w instalacji wodociągowej jest wyższe od 5 barów, przed baterię musimy zamontować zawór redukcyjny. Wybierając baterię należy zwrócić szczególną uwagę na dane producenta, dotyczące spadku ciśnienia, wywołanego przez opór, powstający w czasie mieszania się wody w baterii. Gdy bateria jest całkowicie otwarta, ciśnienie nie powinno przekraczać 0,2 bara. Do rury odprowadzającej wodę ciepłą na baterii nie wolno podłączyć ani urządzenia zasilanego wodą ani rozpylacza; mogłoby to spowodować zwiększenie ciśnienia w zbiorniku podgrzewacza.

W przypadku niedostosowania się do tych wskazówek, można spowodować uszkodzenie podgrzewacza. Przed podłączeniem do sieci elektrycznej podgrzewacz należy napełnić wodą. Podczas pierwszego napełniania musimy na baterii odkręcić uchwyt z ciepłą wodą. Podgrzewacz jest napełniony, gdy woda wycieka z baterii. Podgrzewacz, montowany pod blatem roboczym: W przypadku nienapełnienia podgrzewacza wodą, podczas pierwszego włączenia zostanie on wyłączony przez bimetalowy bezpiecznik temperaturowy. W takim przypadku należy grzejnik wyłączyć z sieci elektrycznej, napełnić wodą, poczekać 10 minut, a następnie należy go ponownie podłączyć do prądu. Podgrzewacz, montowany nad blatem roboczym: Nienapełnienie podgrzewacza wodą podczas pierwszego podłączenia grozi uszkodzeniem biezpiecznika temperaturowego co powoduje, że podgrzewacz w ogółe nie będzie działał.

Wersja podgrzewacza - Wersja podgrzewacza - montowanego nad blatem roboczym montowanego pod blatem roboczym

Legenda:

1 - zawór odcinający H - Woda zimna

2 - zawór redukcyjny T - Woda ciepła

3 - zawór zwrotny

4 - bateria przepływowa - montaż nad blatem roboczy

4a - bateria przepływowa - montaż nad blatem roboczym

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Podgrzewacz podłącza się do instalacji elektrycznej za pomocą kabla podłączeniowego z wtyczką.

Chcąc zamienić oryginalny kabel na nowy i dłuższy, należy usunąć kabel oryginalny, natomiast nowy przewlec przez końcówkę i przymocować go do klamerek podłączeniowych. Aby tego dokonać należy najpierw odkręcić osłonę podgrzewacza. Chcąc usunąć osłonę plastykową podgrzewacza należy najpierw usunąć płytkę znajdującą się z przedniej strony osłony. Płytkę usuwa się w ten sposób, że delikatnie wkładamy śrubokręt zarówno w szczelinę znajdującą się pomiędzy płytką i osłoną plastykową przy pokrętle termoregulatora jak i po przeciwnej stronie pokrętła. Zwalniając płytkę z obydwu stron można ją usunąć palcami. Następnie, należy usunąć pokrętło termoregulatora i odkręcić śrubę pod pokrętłem. Po czym należy odkręcić pozostałe cztery śrubki, służące do przymocowania osłony plastykowej. W końcu osłonę można usunąć.

Legenda:

1 - Termostat
2 - Bezpiecznik temperaturowy
3 - Grzałka
4 - Lampka sygnalizacyjna
5 - Klamra podłączeniowa

L - Przewód fazowy
N - Przewód zerowy
± - Przewód uziomowy

Schemat instalacji elektrycznej

UWAGA! Przed każdym zabiegiem dokonywanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłaczyć z sieci elektrycznej!

UŻYTKOWANIE I UTRZYMYWANIE

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania. Pożadaną temperaturę wody do 75°C ustawia się przez przekręcenie pokrętła termoregulatora znajdującego się z przedniej strony osłony ochronnej. Radzimy nastawić pokrętło na pozycję "E". W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza; temperatura wody osiągnie 55°C, wydzielanie kamienia wodnego i straty cieplne będą mniejsze niż przy nastawieniu na temperatury wyższe.

Lampka sygnalizacyjna wskazuje na działanie grzałki elektrycznej. Świeci ona tak długo, dopóki woda w podgrzewaczu nie osiągnie wybranej temperatury lub podgrzewacz nie zostanie celowo wyłączony. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.

Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, lecz pokrętło termoregulatora ustawiamy w pozycji "*". W tej pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 9°C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę.

Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia.

Bezbędne działanie i długowieczność podgrzewacza zapewnią mu regularne

przeglady serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lata od podłączeniu. Wtedy usuwa się kamień wodny, który zależnie od jakości, ilości i temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.

Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
