TVCC91700 - Kamera monitoringu ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Zewnętrzna kamera kopułowa dzień/noc
Marka	ABUS
Model	TVCC91700
Przetwornik obrazu	1/3" CMOS, 1280 x 960 pikseli
Rozdzielczość	720 TVL
Obiektyw	2,8 - 12 mm varifocal
Kąt widzenia poziomego	80° - 27,2°
Przełączanie dzień/noc	Elektromagnetyczny filtr IR
Minimalne oświetlenie (kolor)	0,1 luksa
Minimalne oświetlenie (IR)	0 luksa (z diodami IR)
Diody IR	42 diody LED, zasięg 20 m
Zasilanie	12 V DC, maks. 500 mA
Pobór mocy	500 mA
Wymiary (W x ∅ x G)	134,2 x 123,9 x 88,1 mm
Waga	800 g
Stopień ochrony	IP66 (zewnętrzny i wewnętrzny)
Temperatura pracy	od -20°C do 60°C
Maksymalna wilgotność	90%
Montaż	Podstawa z dołączonym osprzętem, regulacja w 3 osiach
Konserwacja	Czyścić wilgotną ściereczką, bez użycia chemikaliów
Bezpieczeństwo	Odłączyć przed instalacją, nie otwierać obudowy
Zawartość zestawu	Kamera, osprzęt montażowy, instrukcja
Gwarancja	Patrz warunki ABUS
Producent	ABUS Security-Center GmbH & Co. KG, Niemcy

Często zadawane pytania - TVCC91700 ABUS

Jak zainstalować kamerę TVCC91700?

Przymocuj podstawę do ściany za pomocą szablonu wiercenia i dołączonych śrub. Przeprowadź kabel przez podstawę, a następnie zamocuj pokrywę kamery. Upewnij się, że zasilanie jest odłączone podczas instalacji.

Jaki jest zasięg podczerwieni?

Kamera wyposażona jest w 42 diody podczerwieni o zasięgu 20 metrów, umożliwiające widzenie nocne nawet przy braku światła.

Czy tę kamerę można używać wewnątrz?

Tak, dzięki stopniowi ochrony IP66 nadaje się zarówno do użytku zewnętrznego, jak i wewnętrznego.

Jak ustawić orientację kamery?

Poluzuj śruby mocujące i ustaw orientację w 3 osiach (obrót, pochylenie, przechylenie). Dokręć śruby po uzyskaniu pożądanego kąta.

Jaki typ kabla wideo użyć?

Użyj kabla koncentrycznego typu RG59 z wtykiem BNC męskim. Maksymalna długość do następnego urządzenia wynosi 150 metrów.

Jak czyścić kamerę?

Czyść ją czystą, suchą lub lekko wilgotną ściereczką (ciepła woda). Nie używaj chemikaliów i unikaj przedostawania się płynu do urządzenia.

Co zrobić w przypadku awarii?

Natychmiast odłącz urządzenie i skontaktuj się z dystrybutorem. Nie próbuj samodzielnie naprawiać wnętrza kamery.

Czy ta kamera jest kompatybilna z rejestratorem?

Tak, można ją podłączyć do rejestratora wideo lub monitora poprzez wyjście wideo BNC.

Jakie napięcie zasilania jest wymagane?

Kamera wymaga zasilania 12 V DC (prąd stały) o maksymalnym poborze 500 mA. Użyj dołączonego zasilacza (wtyczka okrągła 5,5 x 2,1 mm).

Czy kamera może działać w nocy bez oświetlenia?

Tak, dzięki wbudowanym diodom podczerwieni zapewnia pełne widzenie nocne przy minimalnym oświetleniu 0 luksów.

INSTRUKCJA OBSŁUGI TVCC91700 ABUS

PL Instrukcja obsługi

Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
• Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie
  • Zapylenie, palne gazy, opary lub rozpuszczalniki
• Silne wibracje
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

3. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem 59
2. Zakres dostawy....59
3. Cechy i funkcje ....59
4. Opis kamery....60
5. Montaż/instalacja....60

5.1 Montaż kamery....60
5.2 Ustawianie kamery....61
5.3 Zasilanie elektryczne....62
5.4 Zakładanie kabla wideo....62

1. Konserwacja i czyszczenie....62

6.1 Konserwacja....62
6.2 Czyszczenie....63

1. Utylizacja....63

2. Dane techniczne 63

1. Użycie zgodne z przeznaczeniem

Wszędzie Analogowa Kopułka IR 720 LTV jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków.

Zewnętrzna kamera kopułkowa dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem.

2. Zakres dostawy

Wszędzie Analogowa Kopułka IR 720 LTV z materiałem montażowym

Instrukcja

3. Cechy i funkcje

• Wszędzie Analogowa Kopułka IR 720 LTV
• Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz
• Prosta stylistyka i wysoka klasa ochrony (IP66)
• Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 720 TVL

4. Opis kamery

1	Osłona kamery
2	Podstawa
3	Obudowa kamery
4	Diody IR LED
5	Obiektyw
6	Zasilanie napięciowe
7	Sygnał wideo

5. Montaż/instalacja

5.1 Montaż kamery

UWAGA!

W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

Odkręć i zdejmij śrubę mocującą osłony kamery. Użyj załączonego szablonu do wiercenia otworów mocujących. Zamocuj podstawę dołączonymi śrubami i kołkami rozporowymi.

Przeprowadź kabel przez podstawę, a w razie potrzeby przez boczny otwór. Następnie przymocuj osłonę kamery za pomocą śruby mocującej.

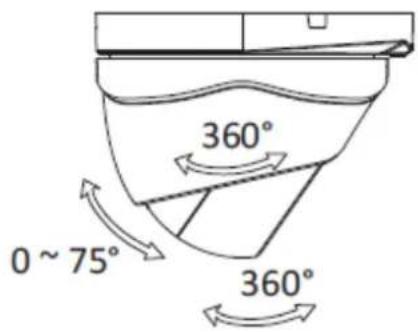

5.2 Ustawianie kamery

W celu ustawienia kamery poluzuj śrubę mocującą.

Kamerę można następnie ustawiać w 3 osiach.

Na końcu ponownie dokręć śrubę.

Przechylanie 75°

Obracanie 360°

Obrót 360°

5.3 Zasilanie elektryczne

	UWAGA!Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.
		(1) Sygnał wideo (BNC)(2) Zasilanie napięciowe12 V DC (5.5 x 2.1 mm)

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do konwertera, monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT” kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 150 metrów. W celu zwiększenia zasięgu można zastosować odpowiednie wzmacniacze regeneracyjne.

6. Konserwacja i czyszczenie

6.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

6.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer typu TVCC91700
Czujnik obrazowy	1/3" CMOS
Typ kamery	Wszędzie Analogowa Kopułka IR 720 LTV
Rozdzielczość	720 TVL
Elementy obrazowe (efektywne)	1280 (H) x 960 (V)
Obiektyw	2.8-12mm @ F1.4
Kąt widzenia w poziomie	80° - 27.2°
Przełączanie dzień/noc	Elektromechaniczny filtr IR-CUT
Minimalne oświetlenie (kolor)	0.1 luksa
Minimalne oświetlenie (IR)	0 luksów
Redukcja zakłóceń	>62 dB
Regulacja migawki elektronicznej	PAL: 1/25 to 1/25,000 sek.
Kompensacja oświetlenia konturowego	Tak
System wideo	PAL
Diody IR LED	42
Zasięg IR	20 m
Złącza	Sygnał wideo (BNC), zasilanie napięciowe (DC)
Zasilanie napięciowe	12 V DC
Pobór prądu	Maks. 500 mA
Temperatura pracy	-20 °C – 60 °C
Wilgotność powietrza	Maks. 90%
Stopień ochrony	IP 66
Wymiary (Wx∅)	134.2×123.9×88.1mm
Masa	800 g

TVCC91700

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone

Выходные данные
