TVCC91700 - Überwachungskamera ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Außenüberwachungskamera Dome Tag/Nacht
Marke	ABUS
Modell	TVCC91700
Bildsensor	1/3" CMOS, 1280 x 960 Pixel
Auflösung	720 TVL
Objektiv	2,8 - 12 mm Varifokal
Horizontaler Blickwinkel	80° - 27,2°
Tag/Nacht-Umschaltung	Elektromagnetischer IR-Filter
Minimale Beleuchtung (Farbe)	0,1 Lux
Minimale Beleuchtung (IR)	0 Lux (mit IR-LED)
Infrarot-LED	42 LEDs, Reichweite 20 m
Stromversorgung	12 V DC, max. 500 mA
Stromverbrauch	500 mA
Abmessungen (H x ∅ x T)	134,2 x 123,9 x 88,1 mm
Gewicht	800 g
Schutzart	IP66 (außen und innen)
Betriebstemperatur	-20 °C bis 60 °C
Maximale Luftfeuchtigkeit	90 %
Montage	Sockel mit beiliegendem Montagematerial, 3-Achsen-Ausrichtung
Wartung	Mit einem feuchten Tuch reinigen, ohne chemische Mittel
Sicherheit	Vor Installation trennen, Gehäuse nicht öffnen
Lieferumfang	Kamera, Montagematerial, Anleitung
Garantie	Siehe ABUS-Bedingungen
Hersteller	ABUS Security-Center GmbH & Co. KG, Deutschland

Häufig gestellte Fragen - TVCC91700 ABUS

Wie installiere ich die Kamera TVCC91700?

Befestigen Sie den Sockel mit der Bohrschablone und den mitgelieferten Schrauben an der Wand. Führen Sie das Kabel durch den Sockel und befestigen Sie dann die Kappe der Kamera. Stellen Sie sicher, dass die Stromversorgung während der Installation unterbrochen ist.

Wie groß ist die Infrarot-Reichweite?

Die Kamera ist mit 42 Infrarot-LEDs ausgestattet, die eine Reichweite von 20 Metern bieten und Nachtsicht auch ohne Licht ermöglichen.

Kann diese Kamera im Innenbereich verwendet werden?

Ja, dank ihrer Schutzart IP66 ist sie sowohl für den Außen- als auch für den Innenbereich geeignet.

Wie stelle ich die Ausrichtung der Kamera ein?

Lösen Sie die Befestigungsschrauben und stellen Sie die Ausrichtung auf 3 Achsen (Schwenken, Neigen, Drehen) ein. Ziehen Sie die Schrauben wieder fest, sobald der gewünschte Winkel erreicht ist.

Welchen Videokabeltyp verwenden?

Verwenden Sie ein Koaxialkabel vom Typ RG59 mit BNC-Stecker. Die maximale Länge bis zum nächsten Gerät beträgt 150 Meter.

Wie reinige ich die Kamera?

Reinigen Sie sie mit einem sauberen, trockenen oder leicht feuchten Tuch (warmes Wasser). Verwenden Sie keine chemischen Mittel und vermeiden Sie, dass Flüssigkeit in das Gerät eindringt.

Was tun bei einer Störung?

Trennen Sie das Gerät sofort vom Strom und kontaktieren Sie Ihren Händler. Versuchen Sie nicht, das Innere der Kamera selbst zu reparieren.

Ist diese Kamera mit einem Rekorder kompatibel?

Ja, sie kann über den BNC-Videoausgang an einen Videorekorder oder einen Überwachungsbildschirm angeschlossen werden.

Welche Versorgungsspannung wird benötigt?

Die Kamera benötigt eine 12 V DC-Stromversorgung mit einem maximalen Stromverbrauch von 500 mA. Verwenden Sie das mitgelieferte Netzteil (runder Stecker 5,5 x 2,1 mm).

Kann die Kamera nachts ohne Beleuchtung arbeiten?

Ja, dank der integrierten Infrarot-LEDs bietet sie eine vollständige Nachtsicht bei minimaler Beleuchtung von 0 Lux.

BEDIENUNGSANLEITUNG TVCC91700 ABUS

D Bedienungsanleitung

GB User manual

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

3. Verbiegen oder verdrehen Sie das Netzkabel nicht.
4. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

5. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

6. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

7. Öffnen Sie niemals das Gehäuse oder das Netzteil.

8. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

9. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

10. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....8
2. Lieferumfang....8
3. Merkmale und Funktionen 8
4. Beschreibung der Kamera9
5. Montage / Installation....9

5.1 Montage der Kamera....9
5.2 Ausrichtung der Kamera 10
5.3 Stromversorgung 11
5.4 Anbringung des Video-Kabels 11

1. Wartung und Reinigung....11

6.1 Wartung....11
6.2 Reinigung 12

1. Entsorgung 12

2. Technische Daten....13

1. Bestimmungsgemäße Verwendung

Die Universal Analog Dome IR 720 TVL ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Dank der Schutzklasse IP66 kann sie sowohl innen als auch außen eingesetzt werden. Die Tag/Nacht Außendomekamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor.

2. Lieferumfang

3. Merkmale und Funktionen

• Universal Analog Dome IR 720 TVL
- Vielseitige Anbringungsmöglichkeit der Kamera – ob drinnen oder draußen
• Schlichtes Design und hohe Schutzklasse (IP66)
• Hohe detailgetreue Auflösung, dank 720 TVL

4. Beschreibung der Kamera

1	Kamerakappe
2	Bodenplatte
3	Kameragehäuse
4	IR-LEDs
5	Objektiv
6	Spannungsversorgung
7	Videosignal

5. Montage / Installation

5.1 Montage der Kamera

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Lösen Sie die Fixierschraube für die Kamerakappe und entfernen Sie diese. Benutzen Sie die beigelegte Bohrschablone für die Bohrung der Befestigungslöcher. Befestigen Sie die Bodenplatte mit den mitgelieferten Schrauben und Dübel.

Führen Sie das Kabel durch die Bodenplatte und bei Bedarf durch die seitliche Öffnung. Fixieren Sie danach die Kamerkappe und befestigen Sie diese durch Feststellen der Fixierschraube.

5.2 Ausrichtung der Kamera

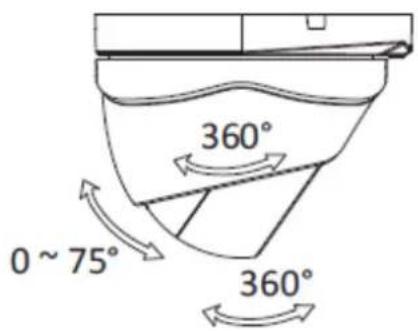

Lockern Sie die Fixierschraube um die Kamera auszurichten.

Die Ausrichtung der Kamera kann nun in 3 Achsen durchgeführt werden.

Ziehen Sie bitte im Anschluss die Schraube wieder fest.

Neigen

75^

Schwenken

360^

Rotation

360^

5.3 Stromversorgung

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen.
		(1) Videosignal (BNC)(2) Spannungsversorgung12VDC (5.5x2.1mm)

Die Kameras verfügen über eine 12VDC Spannungsversorgung. Bitte beachten Sie beim Anschluss auf die Polarität. Für den Anschluss ist ein Steckernetzteil (Rundstecker, 5.5mm x 2.1mm) vorgesehen.

5.4 Anbringung des Video-Kabels

Um das Videosignal der Kamera an einen Konverter, Monitor oder Rekorder zu übertragen, muss an den Anschluss „Video-OUT“ ein Koaxialkabel vom Typ RG59 mit BNC-Stecker (male, männlich) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 150 Meter nicht übersteigen. Zur Erhöhung der Reichweite können entsprechende Signalverstärker verwendet werden.

6. Wartung und Reinigung

6.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

7. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

1. Technische Daten

Modelnummer	TVCC91700
Bildaufnehmer	1/3"
Kameratyp IR Universal 720TVL Dome Camera
Auflösung	720
Bildelemente (effective) 1280 (H) x	960 (V)
Objektiv	2.8-12mm
Horizontaler Blickwinkel 80° - 27.2°
Tag-/Nachtumschaltung	Electromechanischer IR-cut Filter
Mindestbeleuchtung (Farbe) 0.1 Lux
Mindestbesleuchtung (IR) 0 Lux
Rauschunterdrückung > 62 dB
Electronic-Shutter-Regelung PAL: 1/25 s to 1/25,000 s
Gegenlichtkompensation	Ja
Videosystem	PAL
IR LEDs 42
IR Reichweite 20 m
Anschlüsse	Videosignal (BNC), Span
Spannungsversorgung	12 VDC
Stromaufnahme	Max. 500mA
Betriebtemperatur	-20°C – 60°C
Luftfeuchtigkeit	Max.
Schutzart	IP 66
Abmessungen (Hx∅)	134.2×123.9×88.1mm
Gewicht	800 g

TVCC91700

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

8. Technische gegevens

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
