TVCC91700 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

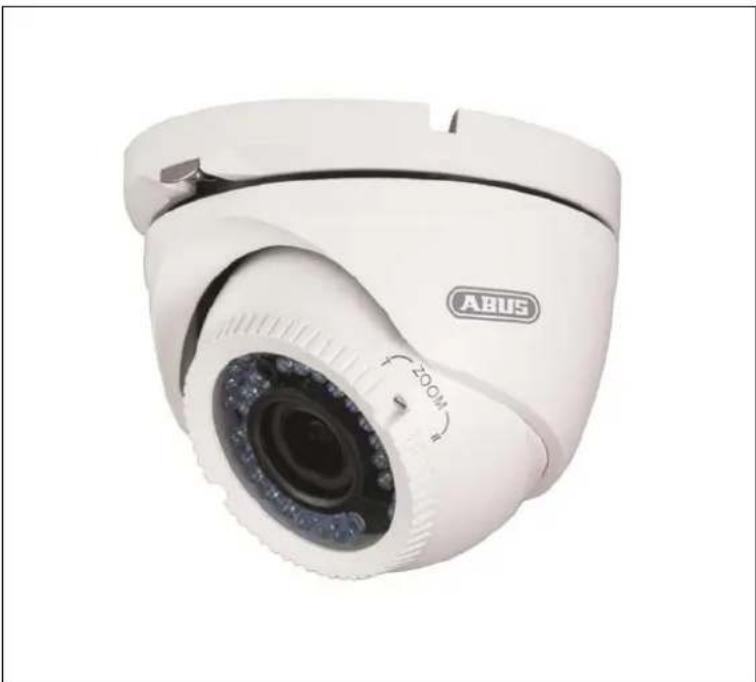

Produkttype	Udendørs/indendørs dag/nat overvågningskamera (dome)
Mærke	ABUS
Model	TVCC91700
Billedsensor	1/3" CMOS, 1280 x 960 pixels
Opløsning	720 TVL
Objektiv	2,8 - 12 mm varifokal
Horisontal synsvinkel	80° - 27,2°
Dag/nat-omskiftning	Elektromagnetisk IR-filter
Minimumsbelysning (farve)	0,1 lux
Minimumsbelysning (IR)	0 lux (med IR LED)
Infrarød LED	42 LED, rækkevidde 20 m
Strømforsyning	12 V DC, 500 mA max
Strømforbrug	500 mA
Dimensioner (H x ∅ x D)	134,2 x 123,9 x 88,1 mm
Vægt	800 g
Beskyttelsesgrad	IP66 (udendørs og indendørs)
Driftstemperatur	-20 °C til 60 °C
Maksimal luftfugtighed	90 %
Montering	Base med medfølgende materiale, 3-akset justering
Vedligeholdelse	Rengør med en fugtig klud, uden kemikalier
Sikkerhed	Afbryd strømmen før installation, åbn ikke kabinettet
Leveringsindhold	Kamera, monteringsmateriale, vejledning
Garanti	Se ABUS' betingelser
Producent	ABUS Security-Center GmbH & Co. KG, Tyskland

Ofte stillede spørgsmål - TVCC91700 ABUS

Hvordan installeres kameraet TVCC91700?

Fastgør basen til væggen ved hjælp af boremallen og de medfølgende skruer. Før kablet gennem basen, og fastgør derefter kameraets kuppel. Sørg for, at strømmen er afbrudt under installationen.

Hvad er infrarød rækkevidde?

Kameraet er udstyret med 42 infrarøde LED'er, der giver en rækkevidde på 20 meter, hvilket muliggør nattesyn selv uden lys.

Kan dette kamera bruges indendørs?

Ja, takket være dens IP66-beskyttelsesklasse er den velegnet til både udendørs og indendørs brug.

Hvordan justeres kameraets retning?

Løsn fastgørelsesskruerne og juster retningen på 3 akser (drejning, vipning, rotation). Stram skruerne, når den ønskede vinkel er opnået.

Hvilken type videokabel skal bruges?

Brug et RG59 koaksialkabel med han BNC-stik. Maksimal længde til næste enhed er 150 meter.

Hvordan rengøres kameraet?

Rengør det med en ren, tør eller let fugtig klud (lunkent vand). Brug ikke kemikalier, og undgå at væske trænger ind i enheden.

Hvad gør man ved fejl?

Afbryd straks enheden, og kontakt din forhandler. Forsøg ikke selv at reparere kameraets indre.

Er dette kamera kompatibelt med en optager?

Ja, det kan tilsluttes en videooptager eller overvågningsskærm via BNC-videoudgangen.

Hvilken forsyningsspænding kræves?

Kameraet kræver en 12 V DC strømforsyning med et maksimalt strømforbrug på 500 mA. Brug den medfølgende strømadapter (rund stik 5,5 x 2,1 mm).

Kan kameraet fungere om natten uden belysning?

Ja, takket være de indbyggede infrarøde LED'er giver det fuldt nattesyn med en minimumsbelysning på 0 lux.

BRUGSANVISNING TVCC91700 ABUS

Betjeningsvejledning

Version 07/2014

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidige formål

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.

3. Bøj eller sno ikke netkablet.
4. Træk ikke i netkablet, när apparatet afbrydes fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

9. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....49
2. Leveringsomfang....49
3. Egenskaber og funktioner 49
4. Beskrivelse af kameraet....50
5. Montage/installation....50

5.1 Montering af kameraet 50
5.2 Justering af kameraet....51
5.3 Strømforsyning....52
5.4 Anbringelse af videokablet 52

1. Vækanskaffelse 53

2. Teknisk data....53

1. Bestemt anvendelse

Universal analog dome IR 720 TVL er egnet både til dag- og natfunktion. Takket være kapslingsklassen IP66 kan det anvendes både indendørs og udendørs. Det udendørs dag/nat-domekamera er udstyret med en billedsensor af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat eller en overvågningsmonitor.

2. Leveringsomfang

3. Egenskaber og funktioner

• Universal analog dome IR 720 TVL
- Alsidig anbringelsesmulighed for kameraet – uanset om det er indendørs eller udendørs
- Diskret design og høj kapslingsklasse (IP66)
- Høj detaljeret opløsning takket være 720 TVL

4. Beskrivelse af kameraet

1	Kamerakappe
2	Bundplade
3	Kamerahus
4	IR-LED'er
5	Objektiv
6	Spændingsforsyning
7	Videosignal

5. Montage/installation

5.1 Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

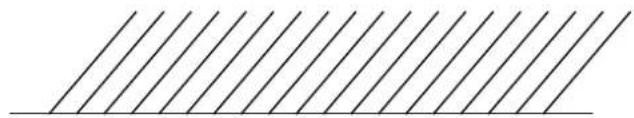

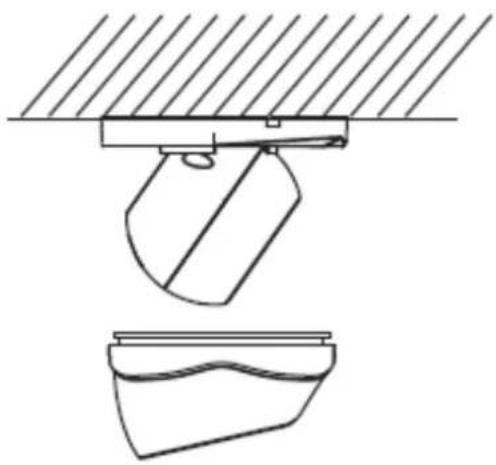

Løsn fastgørelsesskruen til kamerakappen, og fjern den. Anvend den vedlagte boreskabelon til at bore fastgørelseshullerne. Fastgør bundpladen med de vedlagte skruer og dyvler.

Før kablet gennem bundpladen og efter behov gennem åbningen i siden. Fastgør derefter kamerakappen, og fastgør den ved at spænde fastgørelsesskruen.

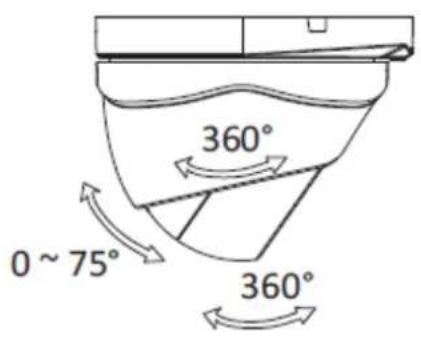

Løsn fastgørelsesskruen for at justere kameraet. Kameraet kan nu justeres i 3 akser. Spænd derefter skruen fast igen.

Hældning

75^

Drejning 360°

Rotation 360°

5.3 Strømforsyning

	VIGTIGT!Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.
		(1) Videosignal (BNC)(2) Spændingsforsyning12 V DC (5,5 x 2,1 mm)

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4 Anbringelse af videokablet

For at overføre kameraets videosignal til en konverter, monitor eller optager skal der tilsluttes et koaksialkabel af typen RG59 til tilslutningen "Video-OUT" med et BNC-stik (male, han). Kabellængden indtil det næste apparat må ikke overstige 150 meter. For at forøge rækkevidden kan der anvendes tilsvarende signalforstærkere.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, när

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

7. Vækanskaffelse

Typenummer TVCC91700
Billedoptager	1/3" CMOS
Kameratype	Universal analog dome IR 720 TVL
Opløsning	720 TVL
Billedelementer (effektivt)	1280 (H) x 960 (V)
Objektiv	2.8-12mm @ F1.4
Horisontal synsvinkel	80° - 27.2°
Dag-/natskift	Elektromekanisk IR-cut-filter
Minimumbelysning (farve)	0,1 lux
Minimumbelysning (IR)	0 lux
Støjundertrykkelse	>62 dB
Regulering til elektronisk shutter	PAL: 1/25 to 1/25,000 sek
Modlyskompensation	Ja
Videosystem	PAL
IR LED'er	42
IR-rækkevidde	20 m
Tilslutninger	Videosignal (BNC), spændingsforsyning (DC)
Spændingsforsyning	12 V DC
Strømforbrug	Maks. 500mA
Driftstemperatur	-20 °C – 60 °C
Luftfugtighed	Maks. 90 %
Kapslingsklasse	IP 66
Mål (Hx∅)	134.2×123.9×88.1mm
Vægt	800 g

TVCC91700

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
