Type product	Buiten/dag-nacht koepel bewakingscamera
Merk	ABUS
Model	TVCC91700
Beeldsensor	1/3" CMOS, 1280 x 960 pixels
Resolutie	720 TVL
Lens	2,8 - 12 mm varifocaal
Horizontale kijkhoek	80° - 27,2°
Dag/nacht omschakeling	Elektromagnetisch IR-filter
Minimale verlichting (kleur)	0,1 lux
Minimale verlichting (IR)	0 lux (met IR-LED)
Infrarood-LED	42 LED's, bereik 20 m
Voeding	12 V DC, 500 mA max
Stroomverbruik	500 mA
Afmetingen (H x ∅ x D)	134,2 x 123,9 x 88,1 mm
Gewicht	800 g
Beschermingsgraad	IP66 (buiten en binnen)
Bedrijfstemperatuur	-20 °C tot 60 °C
Maximale luchtvochtigheid	90 %
Montage	Inclusief voet met montagemateriaal, 3-assige oriëntatie
Onderhoud	Reinigen met een vochtige doek, zonder chemicaliën
Veiligheid	Voor installatie uitschakelen, behuizing niet openen
Inhoud van de levering	Camera, montagemateriaal, handleiding
Garantie	Zie ABUS voorwaarden
Fabrikant	ABUS Security-Center GmbH & Co. KG, Duitsland

Veelgestelde vragen - TVCC91700 ABUS

Hoe installeer ik de camera TVCC91700?

Bevestig de voet aan de muur met behulp van de boormal en meegeleverde schroeven. Leid de kabel door de voet en bevestig vervolgens de camerakap. Zorg ervoor dat de stroom is uitgeschakeld tijdens de installatie.

Wat is het infraroodbereik?

De camera is uitgerust met 42 infrarood-LED's met een bereik van 20 meter, waardoor nachtzicht mogelijk is, zelfs zonder licht.

Kan deze camera binnenshuis worden gebruikt?

Ja, dankzij de beschermingsgraad IP66 is de camera geschikt voor zowel buitenshuis als binnenshuis.

Hoe stel ik de camerarichting in?

Draai de bevestigingsschroeven los en stel de oriëntatie in op 3 assen (draaien, kantelen, roteren). Draai de schroeven weer vast zodra de gewenste hoek is bereikt.

Welk type videokabel moet ik gebruiken?

Gebruik een coaxkabel type RG59 met BNC-stekker. De maximale lengte tot het volgende apparaat is 150 meter.

Hoe maak ik de camera schoon?

Reinig de camera met een schone, droge of licht vochtige doek (lauwwarm water). Gebruik geen chemicaliën en voorkom dat er vloeistof in het apparaat binnendringt.

Wat te doen bij een storing?

Koppel het apparaat onmiddellijk los en neem contact op met uw leverancier. Probeer niet zelf de binnenkant van de camera te repareren.

Is deze camera compatibel met een recorder?

Ja, de camera kan worden aangesloten op een videorecorder of bewakingsmonitor via de BNC-video-uitgang.

Welke voedingsspanning is vereist?

De camera heeft een voeding van 12 V DC nodig met een maximaal stroomverbruik van 500 mA. Gebruik de meegeleverde voedingsadapter (ronde stekker 5,5 x 2,1 mm).

Kan de camera 's nachts werken zonder verlichting?

Ja, dankzij de ingebouwde infrarood-LED's biedt de camera volledig nachtzicht met een minimale verlichting van 0 lux.

GEBRUIKSAANWIJZING TVCC91700 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

Gebruikershandleiding

Version 07/2014

CE

Nederlands vertaling van de originele Duitse handleiding Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• natheid of te hoge luchtvochtigheid
  • extreme kou of hitte
• Direct zonlicht
• Stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen
  • sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.
• De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen.Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift....39
2. Leveringsomvang....39
3. Kenmerken en functies....39
4. Beschrijving van de camera....40
5. Montage / installatie 40

5.1 Montage van de camera....40
5.2 Uitlijning van de camera....41
5.3 Stroomvoorziening 42
5.4 Aanbrengen van de videokabel....42

1. Onderhoud en reiniging....42

6.1 Onderhoud 42
6.2 Reiniging 43

1. Verwijderen 43

2. Technische gegevens 43

1. Gebruik volgens voorschrift

De Universeel analoog dome IR 720 TVL is zowel geschikt voor gebruik overdag als 's nachts. Dankzij beschermingsklasse IP66 kan deze zowel binnen als buiten worden gebruikt. De dag/nacht buitendomecamera is uitgerust met een hoogwaardige beeldopnemer. Deze dient voor de videobewaking in combinatie met een opnameapparaat of een bewakingsmonitor.

2. Leveringsomvang

3. Kenmerken en functies

• Universeel analoog dome IR 720 TVL
- Veelzijdige bevestigingsmogelijkheden van de camera – binnen en buiten
- Eenvoudig design en hoge beschermingsklasse (IP66)
• Gedetailleerde, hoge resolutie, dankzij 720 TVL

4. Beschrijving van de camera

1	Camerakap
2	Bodemplaat
3	Camerabehuizing
4	IR-LED's
5	Objectief
6	Stroomvoorziening
7	Videosignaal

5. Montage / installatie

5.1 Montage van de camera

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Maak de borgschroef voor de camerakap los en verwijder deze. Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten. Bevestig de bodemplaat met behulp van de meegeleverde schroeven en pluggen.

Voer de kabel door de bodemplaat en indien nodig door de opening aan de zijkant. Breng daarna de camerakap aan en bevestig deze door vastdraaien van de borgschroef.

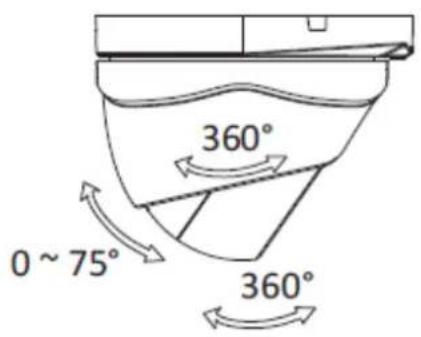

5.2 Uitlijning van de camera

Draai de borgschroef los om de camera uit te lijnen.

Nu kan de camera in 3 assen worden afgesteld.

Draai de schroef vervolgens weer vast.

Kantelen 75°

Zwenken 360°

Draaien 360°

5.3 Stroomvoorziening

	LET OP!Voordat u aan de installatie begint, controleert u of de netspanning en de nominale spanning van de camera overeenkomen.
		(1) Videosignaal (BNC)(2) Voedingsspanning12 V DC (5,5 x 2,1 mm)

De camera's beschikken over een voedingsspanning van 12 V DC. Let bij het aansluiten op de polariteit. Voor de aansluiting is een netstekkervoeding (ronde stekker, 5,5 mm x 2,1 mm) meegeleverd.

5.4 Aanbrengen van de videokabel

Om het videosignaal van de camera door te geven aan een convertor, monitor of recorder, moet op de aansluiting „Video-OUT“ een coaxkabel van het type RG59 met BNC-stekker (male, mannelijk) worden aangesloten. De kabellengte tot het volgende toestel mag niet langer zijn dan 150 meter. Om het bereik te vergroten, kunnen bijpassende signaalversterkers worden gebruikt.

6. Onderhoud en reiniging

6.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

6.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

7. Verwijderen

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Typenummer TVCC91700
Beeldopnemer	1/3" CMOS
Cameratype	Universeel analoog dome IR 720 TVL
Resolutie	720 TVL
Beeldelementen (effectief)	1280 (H) x 960 (V)
Objectief	2.8-12mm @ F1.4
Horizontale beeldhoek	80° - 27.2°
Dag-/nachtomschakeling	Elektromechanische IR-cut filter
Minimale verlichting (kleur)	0,1 lux
Minimale verlichting (IR)	0 lux
Ruisonderdrukking	>62 dB
Elektronische sluiter-regeling	PAL: 1/25 s to 1/25,000 sec
Tegenlichtcompensatie	Ja
Videosysteem	PAL
IR LED's	42
IR reikwijdte	20 m
Aansluitingen	Videosignaal (BNC), stroomvoorziening (DC)
Stroomvoorziening	12 V DC
Energieverbruik	Max. 500 mA
Bedrijfstemperatuur	-20 °C – 60 °C
Luchtvochtigheid	Max. 90%
Beschermingsklasse	IP 66
Afmetingen (Hx∅)	134.2×123.9×88.1mm
Gewicht	800 g

TVCC91700

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.
