INSTRUKCJA OBSŁUGI SJ-TD691S SHARP

• Tylko do użytku domowego • Typ wolnostojący

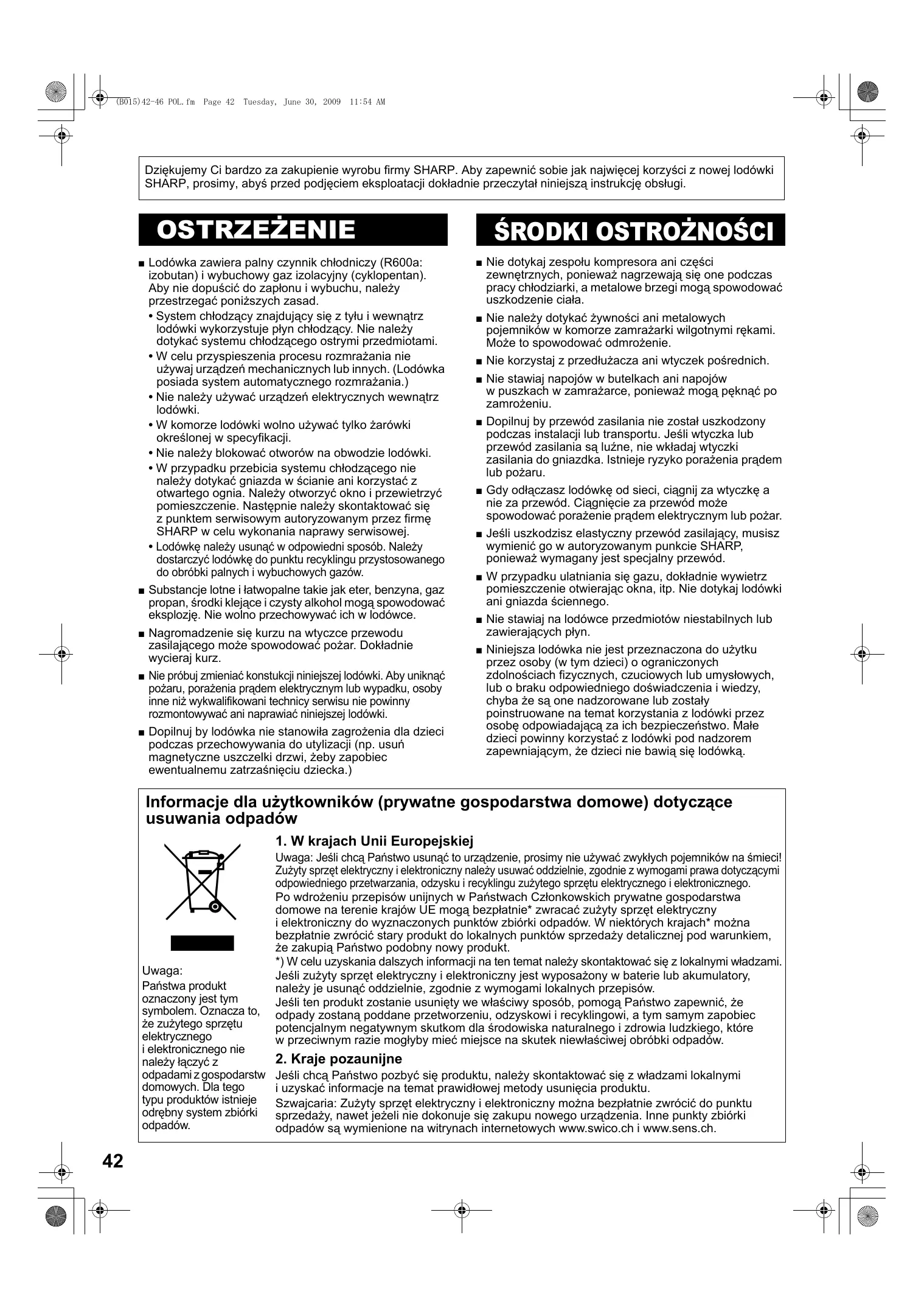

(B015)42-46 POL.fm Page 42 Tuesday, June 30, 2009 11:54 AM Dziękujemy Ci bardzo za zakupienie wyrobu firmy SHARP. Aby zapewnić sobie jak najwięcej korzyści z nowej lodówki SHARP, prosimy, abyś przed podjęciem eksploatacji dokładnie przeczytał niniejszą instrukcję obsługi. OSTRZEŻENIE

Lodówka zawiera palny czynnik chłodniczy (R600a: izobutan) i wybuchowy gaz izolacyjny (cyklopentan). Aby nie dopuścić do zapłonu i wybuchu, należy przestrzegać poniższych zasad.

• System chłodzący znajdujący się z tyłu i wewnątrz lodówki wykorzystuje płyn chłodzący. Nie należy dotykać systemu chłodzącego ostrymi przedmiotami.
• W celu przyspieszenia procesu rozmrażania nie używaj urządzeń mechanicznych lub innych. (Lodówka posiada system automatycznego rozmrażania.)
• Nie należy używać urządzeń elektrycznych wewnątrz lodówki.
• W komorze lodówki wolno używać tylko żarówki określonej w specyfikacji.
• Nie należy blokować otworów na obwodzie lodówki.
• W przypadku przebicia systemu chłodzącego nie należy dotykać gniazda w ścianie ani korzystać z otwartego ognia. Należy otworzyć okno i przewietrzyć pomieszczenie. Następnie należy skontaktować się z punktem serwisowym autoryzowanym przez firmę SHARP w celu wykonania naprawy serwisowej.
• Lodówkę należy usunąć w odpowiedni sposób. Należy dostarczyć lodówkę do punktu recyklingu przystosowanego do obróbki palnych i wybuchowych gazów. Substancje lotne i łatwopalne takie jak eter, benzyna, gaz propan, środki klejące i czysty alkohol mogą spowodować eksplozję. Nie wolno przechowywać ich w lodówce. Nagromadzenie się kurzu na wtyczce przewodu zasilającego może spowodować pożar. Dokładnie wycieraj kurz. Nie próbuj zmieniać konstukcji niniejszej lodówki. Aby uniknąć pożaru, porażenia prądem elektrycznym lub wypadku, osoby inne niż wykwalifikowani technicy serwisu nie powinny rozmontowywać ani naprawiać niniejszej lodówki. Dopilnuj by lodówka nie stanowiła zagrożenia dla dzieci podczas przechowywania do utylizacji (np. usuń magnetyczne uszczelki drzwi, żeby zapobiec ewentualnemu zatrzaśnięciu dziecka.)

Nie dotykaj zespołu kompresora ani części zewnętrznych, ponieważ nagrzewają się one podczas pracy chłodziarki, a metalowe brzegi mogą spowodować uszkodzenie ciała. Nie należy dotykać żywności ani metalowych pojemników w komorze zamrażarki wilgotnymi rękami. Może to spowodować odmrożenie. Nie korzystaj z przedłużacza ani wtyczek pośrednich. Nie stawiaj napojów w butelkach ani napojów w puszkach w zamrażarce, ponieważ mogą pęknąć po zamrożeniu. Dopilnuj by przewód zasilania nie został uszkodzony podczas instalacji lub transportu. Jeśli wtyczka lub przewód zasilania są luźne, nie wkładaj wtyczki zasilania do gniazdka. Istnieje ryzyko porażenia prądem lub pożaru. Gdy odłączasz lodówkę od sieci, ciągnij za wtyczkę a nie za przewód. Ciągnięcie za przewód może spowodować porażenie prądem elektrycznym lub pożar. Jeśli uszkodzisz elastyczny przewód zasilający, musisz wymienić go w autoryzowanym punkcie SHARP, ponieważ wymagany jest specjalny przewód. W przypadku ulatniania się gazu, dokładnie wywietrz pomieszczenie otwierając okna, itp. Nie dotykaj lodówki ani gniazda ściennego. Nie stawiaj na lodówce przedmiotów niestabilnych lub zawierających płyn. Niniejsza lodówka nie jest przeznaczona do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, lub o braku odpowiedniego doświadczenia i wiedzy, chyba że są one nadzorowane lub zostały poinstruowane na temat korzystania z lodówki przez osobę odpowiadającą za ich bezpieczeństwo. Małe dzieci powinny korzystać z lodówki pod nadzorem zapewniającym, że dzieci nie bawią się lodówką. Informacje dla użytkowników (prywatne gospodarstwa domowe) dotyczące usuwania odpadów

1. W krajach Unii Europejskiej

Uwaga: Państwa produkt oznaczony jest tym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie należy łączyć z odpadami z gospodarstw domowych. Dla tego typu produktów istnieje odrębny system zbiórki odpadów.

Uwaga: Jeśli chcą Państwo usunąć to urządzenie, prosimy nie używać zwykłych pojemników na śmieci! Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego. Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów. W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod warunkiem, że zakupią Państwo podobny nowy produkt. *) W celu uzyskania dalszych informacji na ten temat należy skontaktować się z lokalnymi władzami. Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie, zgodnie z wymogami lokalnych przepisów. Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki odpadów.

Jeśli chcą Państwo pozbyć się produktu, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody usunięcia produktu. Szwajcaria: Zużyty sprzęt elektryczny i elektroniczny można bezpłatnie zwrócić do punktu sprzedaży, nawet jeżeli nie dokonuje się zakupu nowego urządzenia. Inne punkty zbiórki odpadów są wymienione na witrynach internetowych www.swico.ch i www.sens.ch. (B015)42-46 POL.fm Page 43 Tuesday, June 30, 2009 11:54 AM INSTALACJA WSKAŹNIK TEMPERATURY OSTRZEŻENIE

Nie instaluj niniejszej lodówki w miejscach wilgotnych lub mokrych, ponieważ może to spowodować zniszczenie się izolacji i wycieki. Co więcej, na lodówce może kondensować się wilgoć. zachować odpowiednią przestrzeń wokół 1 Proszę lodówki pozwalającą na wentylację.

• Rysunek przedstawia minimalną wymaganą przestrzeń do instalacji lodówki. Ta przestrzeń różni się od danych podanych w pomiarze zużycia prądu.
• Można ograniczyć zużycie energii przez lodówkę zachowując wokół niej więcej wolnej przestrzeni.
• W przypadku korzystania z lodówki w przestrzeni mniejszej niż podana na rysunku, może dojść do wzrostu temperatury w lodówce, powstawania głośnego hałasu i usterki. 60 mm 90 mm

1400mm 1500mm dwóch regulowanych przednich nóżek 2 Użycie zapewnia bezpieczne i poziome ustawienie lodówki na

Lodówko-zamrażarka jest wyposażona we wskaźnik temperatury w komorze lodówki, który pozwala kontrolować średnią temperaturę w najchłodniejszej części urządzenia. Najchłodniejsza część Symbol Ten symbol wskazuje najchłodniejszą część w komorze lodówki. (Pojemnik w drzwiach umieszczony na tej samej wysokości co symbol nie jest najchłodniejszą częścią komory lodówki.) Sprawdzanie temperatury w najchłodniejszej części urządzenia Aby zapewnić właściwą temperaturę w najchłodniejszej części, należy okresowo sprawdzać temperaturę i w razie potrzeby dokonywać regulacji temperatury chłodzenia. Aby utrzymać wewnątrz urządzenia właściwą temperaturę, należy sprawdzać czy wskaźnik temperatury wskazuje zawsze kolor NIEBIESKI. Jeżeli wskaźnik temperatury wskazuje kolor BIAŁY, temperatura jest zbyt wysoka. W takim przypadku należy dokonać regulacji temperatury chłodzenia i odczekać 6 godzin przed ponownym sprawdzeniem wskazania wskaźnika temperatury. NIEBIESKI BIAŁY podłodze. Odkręć 2 śruby w dolnej części obudowy i użyj ich do zamocowania maskownicy nóżek (umieszczona w komorze lodówki). Regulowane nóżki Maskownica nóżek UWAGA

• Ustaw swoją lodówkę tak, by wtyczka była łatwo dostępna.
• Nie narażaj lodówki na bezpośrednie światło słoneczne.
• Nie umieszczaj lodówki blisko obiektów wydzielających ciepło.
• Nie ustawiaj bezpośrednio na podłodze. Zapewnij Właściwe ustawienie Temperatura zbyt wysoka, dokonaj regulacji temperatury chłodzenia. UWAGA
• Temperatura wewnątrz lodówko-zamrażarki zależy od różnych czynników, w tym od temperatury otoczenia, stopnia załadowania żywnością i częstości otwierania drzwi.
• Po włożeniu żywności do lodówki lub w przypadku otwarcia drzwi na dłuższy czas wskaźnik temperatury może wskazywać kolor BIAŁY. Jest to normalne zjawisko. odpowiednią podstawę. Podczas transportu
• Kółka pozwalają na przesuwanie lodówki do przodu i do tyłu.
• Przenoś lodówkę trzymając ją za uchwyty z tyłu i na spodzie. Kółko SJ-TD591S : 2 sztuki SJ-TD641S , SJ-TD691S : 4 sztuki Przed rozpoczęciem obsługi lodówki Wyczyść części wewnętrzne ściereczką zwilżoną ciepłą wodą. Jeśli używasz wody z mydłem, po umyciu dokładnie zmyj ją czystą wodą.

1 sztuki SJ-TD591S : SJ-TD641S , SJ-TD691S : 2 sztuki

11. Płytka oddzielająca

• Przestrzeń oznaczona dwoma gwiazdkami służy tylko do przechowywania zamrożonej żywności.

2. Kasetka do produkcji lodu

1) Foremek do wytwarzania lodu nie

należy napełniać nadmierną ilością wody ponieważ po zamrożeniu kostki będą pozlepiane.

2) Gdy lód jest gotowy, obróć

Zbiornik lodu dźwignię zgodnie z ruchem wskazówek zegara, aby opróżnić foremki do zbiornika na lód w komorze zamrażarki. UWAGA Nie rób lodu w pojemniku na lód, ani nie nalewaj do niego oleju. Pojemnik na lód może pęknąć.

4. Komora na świeże produkty i jej drzwi

5. Oświetlenie lodówki

6. Pokrętła regulatora temperatury

Regulowane poprzez obracanie pokręteł. (lodówki) (zamrażarki) SJ-TD591S

12. Nóżki regulacyjne i maskownice (2 sztuki)

13. Uszczelki drzwi magnetycznych (2 sztuki)

14. Elastyczny pojemnik

Wysokie produkty żywnościowe (np. pudełko z pizzą) można przechowywać po podniesieniu przedziału na dnie pojemnika.

15. Pojemniki w drzwiach (2 sztuki)

17. Pojemniki użytkowe

SJ-TD591S SJ-TD641S SJ-TD691S UWAGA (Tylko dla modeli SJ-TD691S) Nie zamieniaj miejscami prawego i lewego pojemnika użytkowego.

18. Foremka do przechowywania jajek

19. Pojemnik na butelki

20. Blokada butelek / Stojak

Zapobiega przewracaniu się butelek i podobnych pojemników. Możesz także przechowywać podobnie pakowane produkty żywnościowe.

Zamocuj podstawkę, którą znajdziesz w opakowaniu. Podstawka Urządzenie dezodoryzujące Przepalona żarówka w komorze Katalizator dezodorujący znajduje się na przewodach zimnego powietrza. Nie ma potrzeby jego czyszczenia ani obsługi. Skontaktuj się z punktem serwisowym autoryzowanym przez SHARP w celu zamówienia zapasowej lampy komory. Lampę mogą wymontowywać jedynie wykwalifikowani pracownicy serwisu. Odmrażanie Odmrażanie lodówki odbywa się automatycznie dzięki unikalnemu systemowi oszczędności energii.

7. Półki lodówki (2 sztuki)

8. Panel chłodzenia hybrydowego (Panel aluminiowy)

Panel jest chłodzony od tyłu, pośrednio chłodząc komorę lodówki. Dzięki temu żywność jest chłodzona w łagodny sposób, bez wystawiania na działanie strumienia zimnego powietrza.

9. Półka na owoce i warzywa

10. Pomieszczenie na świeże owoce i warzywa

(B069)42-46 POL.fm Page 45 Monday, August 24, 2009 5:12 PM DOZOWNIK WODY Jak nalewać wodę Jak pić wodę OSTRZEŻENIE

Napełniaj wyłącznie wodą zdatną do picia. 1 Odsuń pokrywę zbiornika wody i napełnij zbiornik wodą. pokrywę zbiornika wody. 2 Zasuń (W przeciwnym razie woda mogłaby się wylać przy otwieraniu lub zamykaniu drzwi.) Poziom wody dźwignię szklanką. 1 Naciśnij (Woda wypływa.) szklankę powoli od 2 Odsuń dźwigni. (Dźwignia powraca Dźwignia do poprzedniej pozycji a woda przestaje wypływać.) UWAGA

• Ze względów higienicznych zmieniaj wodę w zbiorniku średnio raz w tygodniu. Pokrywa UWAGA Zbiornik wody
• Nie otwieraj i nie zamykaj drzwi gwałtownie. Woda ze zbiornika wody może się wylać.
• Nie wlewaj żadnych płynów z wyjątkiem wody. Inne płyny, na przykład sok mogą spowodować uszkodzenie. Przed nalaniem gorącej wody do zbiornika poczekaj aż jej temperatura spadnie. (Górna granica temperatury: około 50°C)

• Usuwaj wodę z podstawki regularnie. W przeciwnym razie woda może się przelać.

• Jeżeli dozownik wody nie jest używany przez dłuższy czas, wymyj i osusz zbiornik na wodę dokładnie, po czym zamocuj go we właściwej pozycji. Podstawka

Aby uniknąć porażenia prądem elektrycznym, najpierw odłącz chłodziarkę od gniazda ściennego. Unikaj pryskania wodą bezpośrednio na obudowę lub do środka lodówki. Może to doprowadzić do zardzewienia części oraz do uszkodzenia izolacji przewodów elektrycznych. WAŻNE Aby zapobiec pękaniu powierzchni wewnętrznych i elementów z tworzyw sztucznych, przestrzegaj poniższych zaleceń.

• Wytrzyj dokładnie pochodzące z żywności oleje, które przywarły do elementów plastikowych.
• Niektóre środki chemiczne mogą powodować uszkodzenia, dlatego należy korzystać jedynie z roztworu płynu do zmywania naczyń (wody z mydłem).
• Jeśli do czyszczenia użyjesz stężonego detergentu lub nie wytrzesz dokładnie resztek płynu, plastikowe części mogą popękać. z lodówki i drzwi akcesoria, np. półki. Umyj je 1 Wyjmij ciepłą wodą z płynem do mycia naczyń, wypłukaj i

wytrzyj do sucha. (Nie można wyjąć tylko półki na owoce i warzywa.) Umyj wnętrze lodówki ściereczką zmoczoną ciepłą wodą z płynem do mycia naczyń. Następnie chłodną wodą zmyj resztki płynu. Za każdym razem gdy obudowa się zabrudzi, wytrzyj ją miękką ściereczką. Czyść zatrzask magnetyczny drzwi szczoteczką do zębów zamoczoną w ciepłej wodzie z płynem do mycia naczyń. Jak zdemontować zbiornik na wodę (Raz w miesiącu zbiornik należy zdemontować i umyć go w wodzie.) 1 Naciśnij dźwignię i wypuść całą wodę ze zbiornika. osłonę przewodu doprowadzającego wodę. 2 Usuń Odłącz oba końce przewodu doprowadzającego wodę. Przewód doprowadzający wodę Osłona przewodu W czasie ponownego podłączania Zbiornik wody Drzwi 3 Usuń zbiornik wody z drzwi. maskownicę i wyjmij filtr 4 Usuń przepływowy. Filtr przepływowy Maskownica W czasie ponownego podłączania

• Aby zapobiec uszkodzeniu lodówki, nie korzystaj z silnych środków czyszczących lub rozpuszczalników (lakier, farba, proszek polerski, benzyna, wrzątek, itp.).
• Jeśli dojdzie do odłączenia zasilania, należy odczekać co najmniej 5 minut przed ponownym podłączeniem zasilania.
• Szklane półki ważą ok. 3kg każda. Gdy wyjmujesz je z lodówki lub przenosisz, trzymaj je mocno.
• Nie upuszczaj żadnych przedmiotów wewnątrz lodówki ani nie uderzaj w ściany wewnętrzne. Może to spowodować popękanie powierzchni ścian. UWAGA Upewnij się, że wszystkie części są poprawnie zamocowane. W innym razie może nastąpić przeciek wody. Wyłączanie lodówki Jeśli przed wyjazdem na dłuższy czas wyłączasz lodówkę, wyjmij wszystkie produkty żywnościowe i dokładnie wyczyść wnętrze lodówki. Odłącz przewód zasilania od gniazda w ścianie i pozostaw wszystkie drzwi otwarte.

PRZECHOWYWANIE ŻYWNOŚCI

Przechowywanie produktów żywnościowych w lodówce zmniejszy ryzyko ich zepsucia. Aby wydłużyć przydatność produktów żywnościowych do spożycia, upewnij się, że przechowujesz produkty o najwyższej świeżości.

• Upewnij się, że wszystkie gotowane produkty żywnościowe są dokładnie zawinięte lub umieszczone w hermetycznych pojemnikach.
• Aby zminimalizować utratę wilgoci, owoce i warzywa powinny być umieszczone luźno w plastikowej osłonie np. w folii lub torebkach (nie zamykać) i umieszczone w pomieszczeniu na świeże owoce i warzywa.
• Jaja powinieneś przechowywać w pojemniku na jaja.
• Rozkładaj produkty żywnościowe na półkach równomiernie, aby zapewnić efektywną cyrkulację chłodnego powietrza.
• Przed włożeniem żywności do lodówki powinieneś pozwolić żywności się ochłodzić. Przechowywanie gorącego pożywienia podnosi temperaturę wewnątrz lodówki i zwiększa ryzyko zepsucia się żywności.
• Nie blokuj żywnością ani pojemnikami otworów wentylacyjnych wlotu i wylotu powietrza układu chłodzącego; w przeciwnym wypadku żywność znajdująca się w lodówce nie zostanie równomiernie ochłodzona.
• Trzymaj drzwi dobrze zamknięte. Aby uzyskać jak najlepsze mrożenie
• Żywność powinna być świeża.
• Aby szybko zamrozić żywność, zamrażaj jednocześnie niewielkie jej ilości.
• Żywność powinna być przechowywana właściwie i powinna być zawinięta tak, aby uniemożliwić dostęp powietrza.
• Rozkładaj żywność w lodówce równomiernie.
• Etykietuj torebki i pojemniki, aby orientować się w zawartości zamrażarki.

ZANIM ZADZWONISZ DO PUNKTU NAPRAW

Zanim zadzwonisz do punktu napraw, sprawdź poniższe punkty. Problem Rozwiązanie Zewnętrzna część obudowy jest gorąca w dotyku. To normalne. W obudowie znajduje się przewód grzejny, zapobiegający gromadzeniu się wilgoci. Lodówka hałasuje. Jest normalnym objawem, że lodówka wydaje następujące dźwięki.

• Głośny dźwięk wydawany przy rozpoczęciu pracy kompresora --- Dźwięk staje się po chwili cichszy.
• Dźwięk wydawany raz dziennie przez kompresor --- Dźwięk wskazujący na działanie wydawany natychmiast po automatycznym rozmrażaniu.
• Dźwięk przelewanego płynu (bulgotanie, syczenie) --- Dźwięk płynów chłodzących w przewodach chłodzących (od czasu do czasu dźwięk może być głośniejszy).
• Dźwięk pękania lub trzaskania, dźwięk skrzypienia --- Dźwięk powstający podczas rozszerzania lub kurczenia się wewnętrznych ścian i części lodówki podczas ochładzania. Wewnątrz lub na zewnątrz lodówki pojawia się szron lub zbiera się wilgoć. Może do tego dochodzić w jednym z poniższych przypadków. Użyj mokrej ściereczki do starcia szronu i suchej ściereczki do starcia wilgoci.
• Kiedy wilgotność otoczenia jest wysoka.
• Kiedy drzwi lodówki są często otwierane i zamykane.
• Kiedy przechowywana jest żywność zawierająca dużo wilgoci. (Należy ją w coś zawinąć.) Żywność w komorze lodówki zamarza.

• Czy lodówka jest używana przez dłuższy czas z regulacją temperatury chłodzenia lodówki ustawioną na MAX?
• Niska temperatura otoczenia może także spowodować zamarznięcie produktów żywnościowych w lodówce, nawet jeśli regulacja temperatury chłodzenia nastawiona jest w pozycji MIN. Nieprzyjemny zapach w komorze lodówki.

• Żywność o silnym zapachu należy owinąć lub zapakować.
• Urządzenie dezodoryzujące nie jest w stanie całkowicie usunąć zapachu. JEŚLI NADAL POTRZEBUJESZ PORADY W SERWISIE Skonsultuj się z najbliższym punktem serwisowym autoryzowanym przez firmę SHARP.
