GEBRUIKSAANWIJZING SJ-TD691S SHARP

• Enkel voor huishoudelijk gebruik • Vrijstaand type

4. Fresh case & door

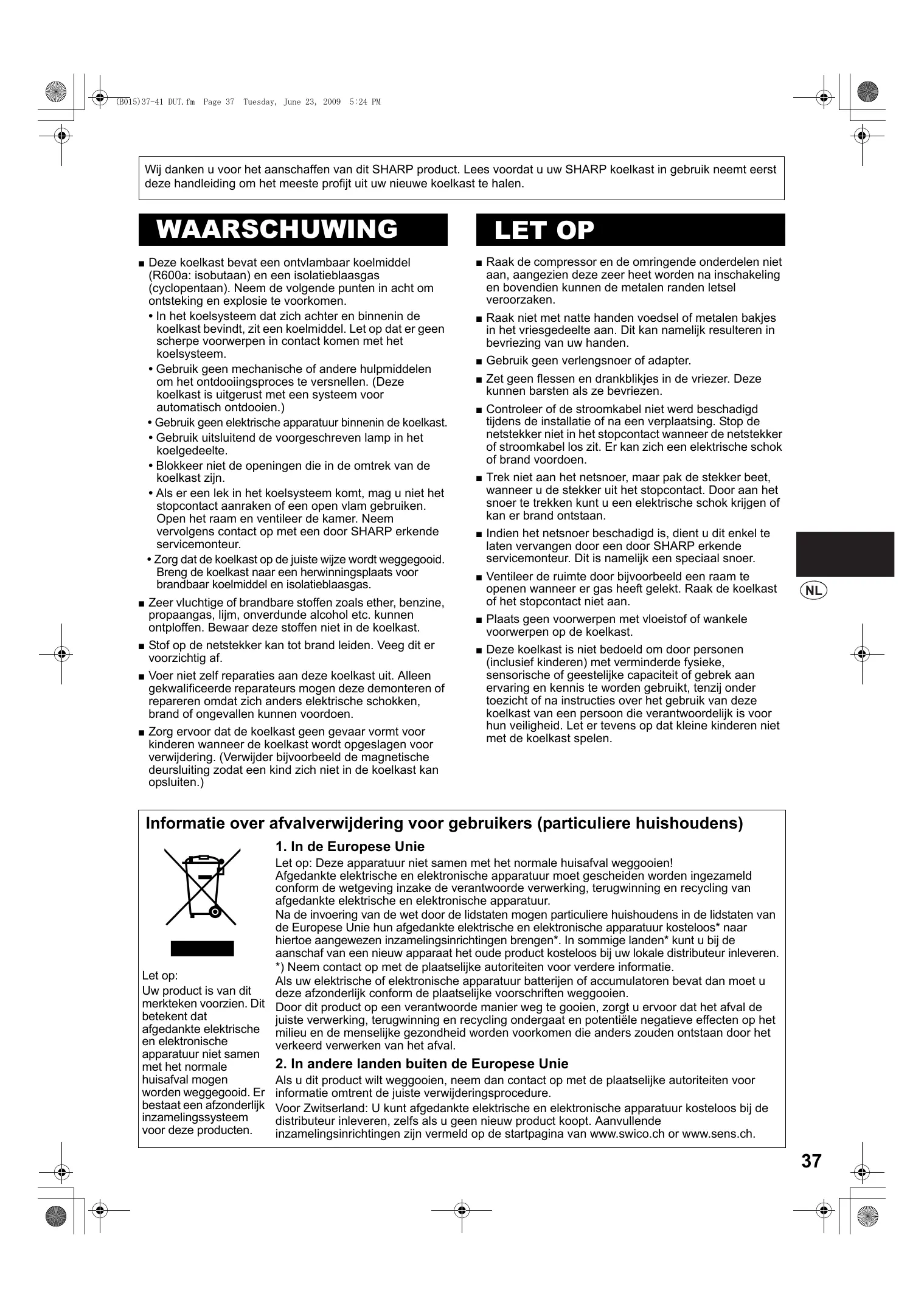

(B015)37-41 DUT.fm Page 37 Tuesday, June 23, 2009 5:24 PM Wij danken u voor het aanschaffen van dit SHARP product. Lees voordat u uw SHARP koelkast in gebruik neemt eerst deze handleiding om het meeste profijt uit uw nieuwe koelkast te halen. WAARSCHUWING Deze koelkast bevat een ontvlambaar koelmiddel (R600a: isobutaan) en een isolatieblaasgas (cyclopentaan). Neem de volgende punten in acht om ontsteking en explosie te voorkomen.

• In het koelsysteem dat zich achter en binnenin de koelkast bevindt, zit een koelmiddel. Let op dat er geen scherpe voorwerpen in contact komen met het koelsysteem.
• Gebruik geen mechanische of andere hulpmiddelen om het ontdooiingsproces te versnellen. (Deze koelkast is uitgerust met een systeem voor automatisch ontdooien.)
• Gebruik geen elektrische apparatuur binnenin de koelkast.
• Gebruik uitsluitend de voorgeschreven lamp in het koelgedeelte.
• Blokkeer niet de openingen die in de omtrek van de koelkast zijn.
• Als er een lek in het koelsysteem komt, mag u niet het stopcontact aanraken of een open vlam gebruiken. Open het raam en ventileer de kamer. Neem vervolgens contact op met een door SHARP erkende servicemonteur.
• Zorg dat de koelkast op de juiste wijze wordt weggegooid. Breng de koelkast naar een herwinningsplaats voor brandbaar koelmiddel en isolatieblaasgas. ■ Zeer vluchtige of brandbare stoffen zoals ether, benzine, propaangas, lijm, onverdunde alcohol etc. kunnen ontploffen. Bewaar deze stoffen niet in de koelkast. ■ Stof op de netstekker kan tot brand leiden. Veeg dit er voorzichtig af. ■ Voer niet zelf reparaties aan deze koelkast uit. Alleen gekwalificeerde reparateurs mogen deze demonteren of repareren omdat zich anders elektrische schokken, brand of ongevallen kunnen voordoen. ■ Zorg ervoor dat de koelkast geen gevaar vormt voor kinderen wanneer de koelkast wordt opgeslagen voor verwijdering. (Verwijder bijvoorbeeld de magnetische deursluiting zodat een kind zich niet in de koelkast kan opsluiten.)

Raak de compressor en de omringende onderdelen niet aan, aangezien deze zeer heet worden na inschakeling en bovendien kunnen de metalen randen letsel veroorzaken. Raak niet met natte handen voedsel of metalen bakjes in het vriesgedeelte aan. Dit kan namelijk resulteren in bevriezing van uw handen. Gebruik geen verlengsnoer of adapter. Zet geen flessen en drankblikjes in de vriezer. Deze kunnen barsten als ze bevriezen. Controleer of de stroomkabel niet werd beschadigd tijdens de installatie of na een verplaatsing. Stop de netstekker niet in het stopcontact wanneer de netstekker of stroomkabel los zit. Er kan zich een elektrische schok of brand voordoen. Trek niet aan het netsnoer, maar pak de stekker beet, wanneer u de stekker uit het stopcontact. Door aan het snoer te trekken kunt u een elektrische schok krijgen of kan er brand ontstaan. Indien het netsnoer beschadigd is, dient u dit enkel te laten vervangen door een door SHARP erkende servicemonteur. Dit is namelijk een speciaal snoer. Ventileer de ruimte door bijvoorbeeld een raam te openen wanneer er gas heeft gelekt. Raak de koelkast of het stopcontact niet aan. Plaats geen voorwerpen met vloeistof of wankele voorwerpen op de koelkast. Deze koelkast is niet bedoeld om door personen (inclusief kinderen) met verminderde fysieke, sensorische of geestelijke capaciteit of gebrek aan ervaring en kennis te worden gebruikt, tenzij onder toezicht of na instructies over het gebruik van deze koelkast van een persoon die verantwoordelijk is voor hun veiligheid. Let er tevens op dat kleine kinderen niet met de koelkast spelen. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens)

1. In de Europese Unie

Let op: Deze apparatuur niet samen met het normale huisafval weggooien! Afgedankte elektrische en elektronische apparatuur moet gescheiden worden ingezameld conform de wetgeving inzake de verantwoorde verwerking, terugwinning en recycling van afgedankte elektrische en elektronische apparatuur. Na de invoering van de wet door de lidstaten mogen particuliere huishoudens in de lidstaten van de Europese Unie hun afgedankte elektrische en elektronische apparatuur kosteloos* naar hiertoe aangewezen inzamelingsinrichtingen brengen*. In sommige landen* kunt u bij de aanschaf van een nieuw apparaat het oude product kosteloos bij uw lokale distributeur inleveren. *) Neem contact op met de plaatselijke autoriteiten voor verdere informatie. Let op: Als uw elektrische of elektronische apparatuur batterijen of accumulatoren bevat dan moet u Uw product is van dit deze afzonderlijk conform de plaatselijke voorschriften weggooien. merkteken voorzien. Dit Door dit product op een verantwoorde manier weg te gooien, zorgt u ervoor dat het afval de betekent dat juiste verwerking, terugwinning en recycling ondergaat en potentiële negatieve effecten op het afgedankte elektrische milieu en de menselijke gezondheid worden voorkomen die anders zouden ontstaan door het en elektronische verkeerd verwerken van het afval. apparatuur niet samen

2. In andere landen buiten de Europese Unie

met het normale huisafval mogen Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor worden weggegooid. Er informatie omtrent de juiste verwijderingsprocedure. bestaat een afzonderlijk Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de inzamelingssysteem distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende voor deze producten. inzamelingsinrichtingen zijn vermeld op de startpagina van www.swico.ch or www.sens.ch.

Plaats deze koelkast niet in een vochtige of natte omgeving; hierdoor kan de elektrische isolatie beschadigd raken hetgeen kortsluiting kan veroorzaken. Bovendien kan er zich condensatiewater op de buitenkant van de koelkast verzamelen. 1 Zorg voor voldoende ventilatieruimte rond de koelkast.

• De afbeelding toont de vereiste minimumafstand om de koelkast te installeren. Het verschilt van de ruimte voor de afmetingen voor het energieverbruik.
• Door de afstand te vergroten is het mogelijk om minder energie te verbruiken tijdens het gebruik van de koelkast.
• Het gebruik van de koelkast in een ruimte kleiner dan aangegeven op de afbeelding, doet de temperatuur in het apparaat stijgen en zorgt voor lawaai en defecten. 60 mm of meer 90 mm of meer 60 mm

1400mm 1500mm de twee voorste stelvoetjes om de koelkast 2 Gebruik stevig en waterpas op de vloer te zetten. de 2 schroeven van de onderkant van de 3 Verwijder behuizing en gebruk deze om de plinten te installeren. Deze koelkast-vriezer is voorzien van een temperatuurindicator in het koelgedeelte om de gemiddelde temperatuur in de koudste zone te regelen. Koudste zone Symbool Het symbool geeft de koudste zone in het koelkastgedeelte aan. (Het deurvak dat op dezelfde hoogte is als het symbool, bevindt zich niet in de koudste zone.) Controleren van de Temperatuur in de koudste zone Voer regelmatig controles uit om te kijken of de temperatuur in de koudste zone correct is. Stel indien nodig de koeltemperatuur in. Om een juiste temperatuur in het toestel te handhaven, moet u controleren of de temperatuurindicator altijd BLAUW is. Als de temperatuurindicator WIT is, betekent dit dat de temperatuur te hoog is. Verhoog in dit geval de instelling voor de koeltemperatuur en wacht ongeveer 6 uur voordat u de temperatuurindicator opnieuw controleert. BLAUW Juiste instelling WIT Temperatuur is te hoog, stel koeltemperatuur in. (deze bevinden zich in het koelgedeelte van de koelkast) Stelvoetje Plint N.B.

• Plaats de koelkast zodanig dat de stekker toegankelijk is.
• Plaats de koelkast niet in het zonlicht.
• Plaats de koelkast niet direct naast apparaten die warmte afgeven.
• Plaats de koelkast-vriezer niet rechtstreeks op de grond. Zorg voor een stevige ondersteuning. Wanneer de koelkast vervoerd moet worden
• Met behulp van de zwenkwieltjes kunt u de koelkast naar achteren en voren bewegen.
• Draag de koelkast aan de handgrepen die aan de achterkant en de onderkant van de koelkast zijn. 2 stk. SJ-TD591S : SJ-TD641S , SJ-TD691S : 4 stk. Voordat u de koelkast gebruikt Maak de binnenkant schoon met een doek bevochtigd met warm water. Als een zeepsopje wordt gebruikt, moet u dit naderhand goed wegvegen met water.

• De interne temperatuur van de koelkast-vriezer hangt van diverse factoren af, zoals de temperatuur in de kamer, de hoeveelheid voedsel en het aantal keren dat de deur geopend is.
• Wanneer er vers voedsel is geplaatst of als de deur een tijdje open heeft gestaan, is het normaal dat de temperatuurindicator WIT is. (B015)37-41 DUT.fm Page 39 Tuesday, June 23, 2009 5:24 PM BESCHRIJVING

Het paneel wordt van achteren gekoeld, wat betekent dat het koelkastgedeelte indirect wordt gekoeld. Op deze manier zal het voedsel geleidelijk kouder worden, zonder dat het aan een koude luchtstroom blootgesteld staat.

(Alleen voor de SJ-TD591S)

• Het 2-sterren gedeelte is alleen voor het bewaren van diepvriesvoedsel.

1) Maak de ijsblokjestrays niet te vol

omdat de ijsblokjes dan aan elkaar kunnen vriezen.

2) Draai als de ijsblokjes klaar zijn de

hendel met de klok mee om de ijsblokjes in de ijsblokjesbak te IJsblokjesbak laten vallen. N.B. Maak geen ijs in de ijsblokjesbak en giet er geen olie in. De bak zou anders kunnen barsten.

5. Koelkastverlichting

6. Temperatuurregelaars

Instelbaar door aan elke knop te draaien. SJ-TD591S

12. Stelvoetjes en afdekkingen (2 stk.)

13. Magnetische deursluitingen (2 stk.)

14. Flexibel opbergvak

Voedsel met een grote omvang (bv. pizzadozen) kan worden opgeborgen door de scheidingswand in de bodem van het opbergvak op te heffen.

SJ-TD591S klein medium SJ-TD641S medium medium SJ-TD691S groot medium N.B. (Alleen voor de SJ-TD691S) Wissel het rechter en linker opbergvak niet om.

Voorkomt omvallen van de flessen e.d. In dit vakje kunnen tevens lange etenswaren worden opgeborgen.

Bevestig de in het pakket bijgesloten tray. Tray (voor koelkast) (voor vriezer) Geurverdrijvingseenheid Als de interieurlamp gesprongen is Er is een geurverdrijvingskatalysator geïnstalleerd in het koudeluchtcircuit. Verdere handelingen en onderhoud zijn niet nodig. Neem contact op met de door SHARP goedgekeurde servicemonteur om de lamp te laten vervangen. De lamp mag uitsluitend door vakkundig onderhoudspersoneel worden vervangen. Ontdooien Ontdooien geschiedt geheel automatisch dankzij een uniek, energiebesparend systeem.

Alleen vullen met drinkbaar water. het beschermkapje van de 1 Open watertank en vul de tank met water. het beschermkapje van de 2 Sluit watertank. (Als het niet gesloten is, kan er water uitstromen als de deur wordt geopend of gesloten.) tegen de hendel met een 1 Druk glas. (Er komt water uit.) het glas langzaam van 2 Verwijder de hendel. (De hendel keert Hendel terug naar de oorspronkelijke positie en het water stopt.) N.B.

• Vervang het water in de watertank om hygiënische redenen ongeveer eenmaal per week. Waterniveau Beschermkapje N.B. Watertank
• Open of sluit de deur niet op een hardhandige wijze. Er kan water uit de watertank stromen.

• Giet er geen andere vloeistoffen dan water in. Als er andere vloeistoffen zoals sap in worden gegoten, kan dit storing veroorzaken. Wacht totdat het water afkoelt, voordat u heet water in de tank giet. (Maximum temperatuur: ongeveer 50°C)

• Gooi het water in de tray regelmatig weg. Als dit niet wordt gedaan kan er water overlopen.

• Maak de watertank goed schoon, droog hem goed af en bevestig hem in de oorspronkelijke positie, als de waterautomaat voor langere tijd niet wordt gebruikt. Tray

Trek de stekker van de koelkast uit het stopcontact om een elektrische schok te voorkomen. Spat geen water water rechtstreeks op de buitenkant of het interieur. Dit kan tot roestvorming en aantasting van de elektrische isolatie leiden. BELANGRIJK De watertank verwijderen (Verwijder de watertank ongeveer eenmaal per maand en spoel hem uit met water.) tegen de hendel en laat al het water uit de 1 Druk watertank lopen. de buisafdekking. 2 Verwijder Maak beide einden van de verbindingsbuis los. Volg deze tips om barsten in de interne bekleding en plastic onderdelen te voorkomen.

• Veeg olie- of vetresten van voedsel van de plastic onderdelen.
• Sommige huishoudelijke schoonmaakmiddelen kunnen schade veroorzaken. Gebruik dus alleen een sopje met afwasmiddel (zeepwater).
• Als een onverdund reinigingsmiddel wordt gebruikt of als het zeepwater niet grondig wordt weggeveegd, kunnen er barsten in het plastic komen. Verbindingsbuis Buisafdekking Bij het terugplaatsen Watertank Deur de accessoires zoals koelkastplanken uit de kast 1 Haal en de deur. Maak ze schoon met warm sopje van 3 Verwijder de watertank van de deur.

de afdekking en neem het 4 Verwijder gaasfilter eruit.

afwasmiddel, spoel ze af en maak ze droog. (Enkel de fruit- en groenteplank kan niet worden verwijderd.) Maak de binnenkant schoon met een doek gedrenkt in een warm sopje van afwasmiddel. Gebruik vervolgens koud water om het zeepwater weg te vegen. Maak de buitenkant schoon met een zachte doek als hij vuil is. Maak de magnetische deursluiting schoon met een tandenborstel en een warm sopje van afwasmiddel. Afdekking N.B.

• Om schade aan uw koelkast te verkomen, gebruikt u best geen zwaar reinigingsmiddel of oplosmiddel (lak, verf, schuurmiddelen, benzine, kokend water enz.).
• Als de stekker uit het stopcontact wordt gehaald, wacht dan minimaal 5 minuten voordat u de stekker opnieuw insteekt.
• De glasplanken wegen ongeveer 3kg per stuk. Houd de planken stevig vast wanneer u deze verwijdert of aanbrengt.
• Laat geen voorwerpen in de koelkast vallen en sla ook niet tegen de binnenwand. Dit kan namelijk resulteren in scheuren in de binnenwand. Gaasfilter Bij het terugplaatsen

N.B. Controleer of alle onderdelen goed zijn teruggeplaatst. Een slechte bevestiging kan waterlekkage veroorzaken. Uitschakelen van de koelkast Verwijder al het voedsel en reinig de koelkast goed alvorens deze uit te schakelen wanneer u bijvoorbeeld voor langere tijd van huis bent (bijvoorbeeld bij vakanties). Trek de stekker van het netsnoer uit het stopcontact en laat alle deuren open.

OPBERGEN VAN VOEDSEL

Voedsel zal minder snel bederven bij lage temperaturen. Voor een maximale levensduur van voedsel, dient het voedsel bij aankoop zo vers mogelijk te zijn. Zie de volgende punten voor een maximale levensduur van voedsel.

• Zorg dat reeds bereid voedsel altijd goed is verpakt of in een luchtdichte bak wordt geplaatst.
• Om vochtverlies te beperken, moeten groenten en fruit los in plastic worden verpakt, bijvoorbeeld plastic folie of zakken (niet dichtplakken) en in de fruit- en groentela worden gelegd.
• Eieren moeten in de eierhouder worden geplaatst.
• Verdeel het voedsel gelijk over de verschillende planken zodat een optimale koeling wordt verkregen.
• Laat warme spijzen afkoelen voor deze in de koelkast te zetten. Hete spijzen doen de temperatuur in de kast stijgen en verhogen het risico dat voedsel bederft.
• Blokkeer de in- en uitlaat van het circulatiecircuit voor koude lucht niet met voedsel of bakjes omdat dan het voedsel in de rest van de koelkast niet gelijkmatig gekoeld wordt.
• Houd de deur goed gesloten. Voor het optimaal invriezen
• Het in te vriezen voedsel moet vers zijn.
• Vries kleine hoeveelheden tegelijkertijd in om deze sneller te doen bevriezen.
• Voedsel moet juist worden verpakt en luchtdicht worden afgedicht.
• Plaats het voedsel gelijkmatig in het vriesvak.
• Plak labels met de vereiste informatie op de zak of bak zodat u bijvoorbeeld weet wanneer het voedsel is ingevroren.

ALVORENS VOOR REPARATIE TE BELLEN

Controleer de volgende punten voor u om reparatie verzoekt. Probleem Oplossing De buitenkant van de koelkast voelt heet aan. Het is normaal. In de koelkast is een hete pijp die voorkomt dat condens wordt gevormd. Wanneer de koelkast lawaai maakt. Het is normaal voor de koelkast om de volgende geluiden te maken.

• Lawaai van de compressor wanneer deze begint te werken --- Dit geluid wordt na een tijdje minder.
• Lawaai van de compressor een keer per dag --- Bedrijfsgeluid direct na het automatisch ontdooien.
• Geluid van stromende vloeistof (gorgelen, bruisen) --- Dit is het geluid van de koelvloeistof in de leidingen (van tijd tot tijd kan dit geluid sterker worden).
• Kraken of knarsen, piepend geluid --- Dit geluid wordt veroorzaakt door het uitzetten en inkrimpen van de binnenwanden en de interne onderdelen tijdens het afkoelen. Er is ijsvorming of condens binnen of buiten de koelkast. Dit kan zich voordoen in een van de volgende gevallen. Veeg ijsvorming weg met een vochtige doek en condens met een droge doek.
• Wanneer de omgevingsvochtigheid te hoog is.
• Wanneer de deur vaak open en dicht wordt gedaan.
• Wanneer voedsel wordt bewaard dat veel vocht bevat. (Verpakken is vereist.) Het voedsel in de koelruimte bevriest.

• Staat de koelkast gedurende lange tijd aan met een insteltemperatuur voor de koelruimte op MAX?
• Bij een zeer lage omgevingstemperatuur zou voedsel kunnen bevriezen, ook al is de temperatuur van de koelruimte ingesteld op MIN. Het ruikt in de koelkast.

• Het is nodig voedsel met een sterke geur te verpakken.
• De geurverdrijvingseenheid kan de geur niet volledig verwijderen. INDIEN DE KOELKAST ECHT NIET JUIST WERKT Raadpleeg een erkende SHARP handelaar of de plaats van aankoop.
