MANUALE UTENTE SJ-TD691S SHARP

• Solo per uso domestico

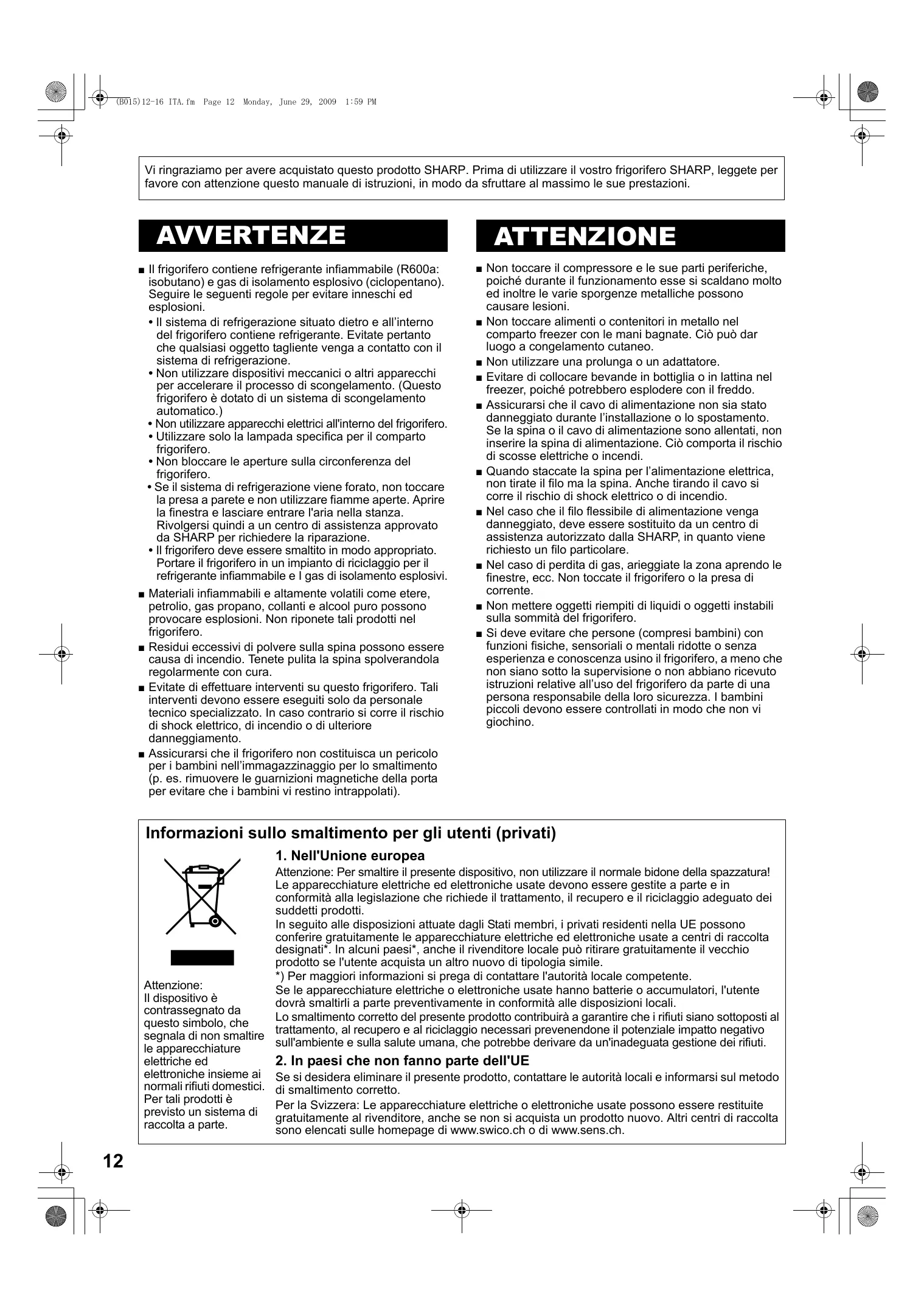

(B015)12-16 ITA.fm Page 12 Monday, June 29, 2009 1:59 PM Vi ringraziamo per avere acquistato questo prodotto SHARP. Prima di utilizzare il vostro frigorifero SHARP, leggete per favore con attenzione questo manuale di istruzioni, in modo da sfruttare al massimo le sue prestazioni. AVVERTENZE Il frigorifero contiene refrigerante infiammabile (R600a: isobutano) e gas di isolamento esplosivo (ciclopentano). Seguire le seguenti regole per evitare inneschi ed esplosioni.

• Il sistema di refrigerazione situato dietro e all’interno del frigorifero contiene refrigerante. Evitate pertanto che qualsiasi oggetto tagliente venga a contatto con il sistema di refrigerazione.
• Non utilizzare dispositivi meccanici o altri apparecchi per accelerare il processo di scongelamento. (Questo frigorifero è dotato di un sistema di scongelamento automatico.)
• Non utilizzare apparecchi elettrici all'interno del frigorifero.
• Utilizzare solo la lampada specifica per il comparto frigorifero.
• Non bloccare le aperture sulla circonferenza del frigorifero.
• Se il sistema di refrigerazione viene forato, non toccare la presa a parete e non utilizzare fiamme aperte. Aprire la finestra e lasciare entrare l'aria nella stanza. Rivolgersi quindi a un centro di assistenza approvato da SHARP per richiedere la riparazione.
• Il frigorifero deve essere smaltito in modo appropriato. Portare il frigorifero in un impianto di riciclaggio per il refrigerante infiammabile e I gas di isolamento esplosivi. ■ Materiali infiammabili e altamente volatili come etere, petrolio, gas propano, collanti e alcool puro possono provocare esplosioni. Non riponete tali prodotti nel frigorifero. ■ Residui eccessivi di polvere sulla spina possono essere causa di incendio. Tenete pulita la spina spolverandola regolarmente con cura. ■ Evitate di effettuare interventi su questo frigorifero. Tali interventi devono essere eseguiti solo da personale tecnico specializzato. In caso contrario si corre il rischio di shock elettrico, di incendio o di ulteriore danneggiamento. ■ Assicurarsi che il frigorifero non costituisca un pericolo per i bambini nell’immagazzinaggio per lo smaltimento (p. es. rimuovere le guarnizioni magnetiche della porta per evitare che i bambini vi restino intrappolati).

Non toccare il compressore e le sue parti periferiche, poiché durante il funzionamento esse si scaldano molto ed inoltre le varie sporgenze metalliche possono causare lesioni. Non toccare alimenti o contenitori in metallo nel comparto freezer con le mani bagnate. Ciò può dar luogo a congelamento cutaneo. Non utilizzare una prolunga o un adattatore. Evitare di collocare bevande in bottiglia o in lattina nel freezer, poiché potrebbero esplodere con il freddo. Assicurarsi che il cavo di alimentazione non sia stato danneggiato durante l’installazione o lo spostamento. Se la spina o il cavo di alimentazione sono allentati, non inserire la spina di alimentazione. Ciò comporta il rischio di scosse elettriche o incendi. Quando staccate la spina per l’alimentazione elettrica, non tirate il filo ma la spina. Anche tirando il cavo si corre il rischio di shock elettrico o di incendio. Nel caso che il filo flessibile di alimentazione venga danneggiato, deve essere sostituito da un centro di assistenza autorizzato dalla SHARP, in quanto viene richiesto un filo particolare. Nel caso di perdita di gas, arieggiate la zona aprendo le finestre, ecc. Non toccate il frigorifero o la presa di corrente. Non mettere oggetti riempiti di liquidi o oggetti instabili sulla sommità del frigorifero. Si deve evitare che persone (compresi bambini) con funzioni fisiche, sensoriali o mentali ridotte o senza esperienza e conoscenza usino il frigorifero, a meno che non siano sotto la supervisione o non abbiano ricevuto istruzioni relative all’uso del frigorifero da parte di una persona responsabile della loro sicurezza. I bambini piccoli devono essere controllati in modo che non vi giochino. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti. In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile. *) Per maggiori informazioni si prega di contattare l'autorità locale competente. Attenzione: Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente Il dispositivo è dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali. contrassegnato da Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al questo simbolo, che trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo segnala di non smaltire sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti. le apparecchiature

2. In paesi che non fanno parte dell'UE

elettriche ed elettroniche insieme ai Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo normali rifiuti domestici. di smaltimento corretto. Per tali prodotti è Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite previsto un sistema di gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta raccolta a parte. sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

Non installate il frigorifero in luoghi umidi o bagnati, in quanto l’ isolamento potrebbe venir compromesso e dar luogo a perdite. Inoltre, all’ esterno del frigorifero potrebbe accumularsi della condensa. che lo spazio circostante al frigorifero sia 1 Assicurarsi sufficiente per la ventilazione.

• L’illustrazione mostra lo spazio minimo necessario per l’installazione del frigorifero. È diverso dallo spazio nella condizione di misurazione della quantità di consumo di corrente.
• Aumentando lo spazio circostante al frigorifero, è possibile diminuire il consumo di corrente.
• Se lo spazio circostante al frigorifero è minore rispetto alle dimensioni indicate nell’illustrazione, la temperatura dell’unità può aumentare o possono verificarsi forti rumori o guasti. 60 mm o più 90 mm o più 60 mm

1400mm 1500mm Questo frigorifero è dotato di un indicatore della temperatura nello scomparto congelatore, per consentire di controllare la temperatura media nella zona più fredda. Zona più fredda Il simbolo indica la zona più fredda del comparto frigorifero. (Il balconcino della porta posizionato alla stessa altezza del simbolo non è la zona più fredda.) Simbolo Controllo della temperatura nella zona più fredda È possibile eseguire controlli regolari per assicurarsi che la temperatura della zona più fredda sia corretta e, se necessario, regolare il controllo della temperatura del frigorifero. Per mantenere una temperatura corretta all’interno dell’apparecchio, controllare che l’indicatore della temperatura sia sempre BLU. Se l’indicatore della temperatura diventa BIANCO, la temperatura è troppo elevata; in questo caso, aumentare l’impostazione del controllo della temperatura del frigorifero e attendere 6 ore prima di controllare di nuovo l’indicatore della temperatura. BLU BIANCO mezzo dei due piedini sul bordo frontale regolabili, 2 Per assicuratevi che il frigorifero appoggi stabilmente e in

linea con il pavimento. Rimuovere le 2 viti nella parte inferiore dell'involucro, quindi usarle per inserire i copripedali. (in dotazione all'interno del comparto frigorifero) Piedino regolabile Copripiedini NOTA

• Posizionare il frigorifero in modo che la spina sia accessibile.
• Non installate il frigorifero in zone esposte alla luce del sole.
• Non installate il frigorifero nelle dirette vicinanze di sorgenti di calore.
• Non appoggiarlo direttamente al pavimento. Fornire al Impostazione corretta Temperatura troppo elevata, regolare la temperatura del frigorifero. NOTA
• La temperatura interna del frigorifero dipende da vari fattori, come la temperatura del locale, la quantità di cibo conservata e la frequenza di apertura dello sportello.
• Se si è introdotto cibo da poco o se si è lasciato lo sportello aperto per un certo tempo, è normale che l’indicatore della temperatura diventi BIANCO. contrario un adeguato supporto. Durante il trasporto
• Utilizzando le ruote orientabili, è possibile spostare in avanti e indietro.
• Trasportare il frigorifero mantenendolo per le maniglie situate sul lato posteriore e sul fondo. Ruota orientabile 2 pezzi SJ-TD591S : SJ-TD641S , SJ-TD691S : 4 pezzi Prima di usare il frigorifero Pulire le parti interne con un panno imbevuto di acqua calda. Se si utilizza acqua saponata, pulire le parti completamente con acqua.

• Sezione a 2 stelle di cibi congelati. solo per la conservazione

1. Ripiano del freezer

2. Produzione ghiaccio

1) Non riempite troppo le

formelle per i cubetti di ghiaccio. Questi ultimi, altrimenti, una volta congelati, si attaccheranno l’uno all’altro.

2) Quando sono pronti i cubetti

Vaschetta per di ghiaccio, girate la leva in cubetti di ghiaccio senso orario per scaricare il ghiaccio nella vaschetta sottostante. NOTA Non preparare il ghiaccio con la vaschetta per cubetti di ghiaccio né versare olio in essa. La vaschetta potrebbe spaccarsi.

3. Vaschetta per cubetti di ghiaccio

4. Scomparto alimenti freschi e sportello

5. Luce del frigorifero

6. Manopole di controllo temperatura

Regolabile ruotando le rispettive manopole.

7. Ripiani del frigorifero (2 pezzi)

8. Pannello di alluminio (Hybrid cooling)

Il pannello è raffreddato dal retro, quindi il comparto frigorifero viene raffreddato indirettamente. In questo modo, il cibo viene raffreddato delicatamente, senza essere esposto al flusso di aria fredda.

9. Ripiano per frutta e verdura

10. Cassetti per frutta e verdura

SJ-TD591S : 1 pezzo SJ-TD641S , SJ-TD691S : 2 pezzi

11. Pannello di separazione

(Solo per i modelli SJ-TD591S) SJ-TD591S

12. Piedini regolabili e coperchi (2 pezzi)

13. Guarnizioni magnetiche della porta (2 pezzi)

14. Balconcino multi uso

Gli articoli alimentari alti (ad esempio cartoni della pizza) possono essere riposti spostando il divisore dalla parte inferiore della vaschetta verso l’alto.

15. Balconcini sportello (2 pezzi)

16. Serbatoio d’acqua

17. Balconcini di servizio

SJ-TD591S piccolo medio SJ-TD641S medio medio SJ-TD691S grande medio NOTA (Solo per i modelli SJ-TD691S) Non sostituire il balconcino di servizio destro con quello sinistro e viceversa.

Impedisce alle bottiglie di cadere. Può essere utilizzato anche per contenere prodotti alimentari di forma allungata.

21. Erogatore d’acqua

Fissare la vaschetta inclusa nel pacchetto. Vaschetta (per frigorifero) (per freezer) Unità di deodorizzazione Un catalizzatore di deodorizzazione è installato nel percorso del flusso d’aria fredda. Non sono necessarie manutenzione e pulizia. Scongelamento Lo scongelamento avviene in maniera completamente automatica grazie ad un sistema di recupero energetico unico.

Quando la lampadina del comparto è bruciata Contattare un centro di assistenza approvato da SHARP per richiedere una luce di ricambio per il comparto. La luce del comparto deve essere rimossa solo da personale qualificato. (B069)12-16 ITA.fm Page 15 Thursday, August 27, 2009 10:24 AM

Riempire solo con acqua potabile.

Aprire lo sportello del serbatoio d’acqua e riempire il serbatoio di acqua. Chiudere lo sportello del serbatoio d’acqua. (In caso contrario, l’acqua potrebbe fuoriuscire nell’aprire o chiudere la porta.) Come bere l’acqua la leva con un bicchiere. 1 Premere (L’acqua fuoriesce.) lentamente il bicchiere 2 Allontanare dalla leva. (La leva ritorna alla Leva posizione iniziale e l’acqua smette di fuoriuscire.) NOTA

• Per motivi di igiene, sostituire l’acqua del serbatoio almeno una volta a settimana. Livello dell’acqua Sportello NOTA Serbatoio d’acqua
• Non aprire o chiudere la porta bruscamente. L’acqua potrebbe fuoriuscire dal serbatoio d’acqua.

• Non versare altri liquidi che non siano acqua. Se altri liquidi, come dei succhi, vengono versati, essi potrebbero causare un guasto. Prima di versare l’acqua calda nel serbatoio, attendere che si raffreddi. (Limite superiore di temperatura: circa 50°C)

• Gettare via frequentemente l’acqua della vaschetta. In caso contrario l’acqua potrebbe traboccare.

• Se l’erogatore d’acqua non viene usato per un certo periodo di tempo, pulire e asciugare bene il serbatoio d’acqua e fissarlo nella posizione iniziale. Vaschetta

MANUTENZIONE E PULIZIA

Innanzi tutto rimuovere la spina del frigorifero dalla presa di rete in modo da prevenire le scosse elettriche. Non versare dell’acqua direttamente sull’esterno o nell’interno del frigorifero stesso. Ciò potrebbe causare l’ossidazione e il danneggiamento dell’isolamento elettrico. Come rimuovere il serbatoio d’acqua (Rimuoverlo almeno una volta al mese e lavarlo con dell’acqua.) la leva e lasciar fuoriuscire tutta l’acqua dal 1 Premere serbatoio. la protezione del tubo. 2 Rimuovere Scollegare entrambe le estremità del tubo di giunzione. IMPORTANTE Tubo di giunzione Per evitare che le superfici interne e i componenti in plastica si incrinino, fare uso dei seguenti suggerimenti.

• Pulire qualsiasi olio alimentare attaccato ai componenti in plastica.
• Alcuni prodotti chimici per la pulizia della casa potrebbero arrecare danni; usare quindi solamente detersivo per piatti diluito (acqua saponata).
• Se viene usato un detersivo non diluito oppure non viene eliminata completamente l’acqua saponata, le parti in plastica potrebbero incrinarsi. il serbatoio d’acqua dalla 3 Rimuovere porta. gli accessori, per esempio i ripiani, dal 1 Rimuovere frigorifero e dalla porta. Lavateli in acqua calda il coperchio e togliere il 4 Rimuovere filtro a maglie.

saponata. Sciacquateli in acqua fresca e asciugateli. (Solo il ripiano per frutta e verdura non è rimovibile). Pulite l’interno del frigorifero con un panno precedentemente immerso in acqua e sapone. Quindi, adoperate acqua fredda per eliminare l’acqua saponata. Detergete con un panno umido anche l’esterno ogni qualvolta ció fosse necessario. Detergete la guarnizione magnetica della porta con uno spazzolino da denti e con acqua calda saponata. Protezione del tubo Quando si reinserisce Serbatoio d’acqua Porta Coperchio Filtro a maglie Quando si reinserisce

• Per evitare danni al frigorifero, non utilizzare detergenti forti o solventi (lacca, vernice, detergente in polvere, benzina, acqua bollente ecc.).
• Se l’alimentazione dovesse essere interrotta, attendere almeno 5 minuti prima di ricollegare alla rete elettrica il frigorifero.
• I ripiani di vetro pesano circa 3kg ciascuno. Quando li rimuovete dal frigorifero o li trasportate, manteneteli saldamente.
• All’ interno del frigorifero non lasciate cadere oggetti né colpite le pareti, in quanto ciò potrebbe creare delle spaccature. NOTA Assicurarsi che ogni componente sia reinserito. Il mal inserimento può causare delle fuoriuscite d’acqua. Spegnimento del Vostro frigorifero Se spegnete il vostro frigorifero quando siete assenti per un periodo più o meno lungo, rimuovete tutti i cibi e pulite completamente l’interno. Togliete il cavo di alimentazione elettrica dalla presa di corrente e lasciate tutte e due le porte aperte.

CONSERVAZIONE DEGLI ALIMENTI

La refrigerazione riduce la velocità di deperimento dei cibi. Per massimizzare la durata di conservazione dei prodotti alimentari deperibili, assicuratevi che il cibo sia della qualità più fresca possibile. La seguente guida generale é per consentire una piú lunga conservazione dei cibi.

• Assicuratevi che tutti i cibi cotti siano accuratamente avvolti oppure che siano posti in contenitori a chiusura ermetica.
• Per minimizzare le perdite di umidità, frutta e verdura devono essere leggermente avvolte in materiali plastici quali, ad esempio, pellicole o sacchetti (da non chiudere ermeticamente) e quindi inseriti nella cassetti per frutta e verdura.
• Le uova devono essere riposte nel portauova.
• Disponete gli alimenti sui ripiani omogeneamente per consentire che l’aria di raffreddamento possa circolare in modo efficiente.
• Alimenti caldi devono essere fatti raffreddare prima di essere riposti nel frigorifero. Gli alimenti caldi aumentano infatti la temperatura interna e potrebbero far deperire altri alimenti ivi conservati.
• Non otturate l’entrata e l’uscita del circuito di circolazione dell’aria fredda con alimenti o con contenitori; altrimenti, gli alimenti potrebbero non venire raffreddati bene.
• Tenere la porta debitamente chiusa. Per un migliore congelamento
• I cibi devono essere freschi.
• Congelate piccole quantitá di cibo per volta al fine di congelarle rapidamente.
• I cibi devono essere depositati o coperti appropriatamente e deve essere rimossa tutta l’aria per garantire una chiusura ermetica.
• Disponete i cibi omogeneamente nel freezer.
• Etichettate le buste o i contenitori per tenere un inventario dei cibi congelati. PRIMA DI CHIAMARE IL SERVIZIO DI ASSISTENZA Prima di chiamare il servizio di assistenza controllate i seguenti punti. Problema Soluzione La parte esterna del frigorifero risulta calda quando viene toccata. Questo è normale. Nei frigoriferi è situato un tubo caldo per prevenire la formazione di condensa. Il frigorifero emette rumore. É normale che il frigorifero produca i seguenti rumori.
• Forte rumore prodotto dal compressore quando sta avviandosi a funzionare. Il rumore si attenua dopo un momento.
• Forte rumore prodotto una volta al giorno dal compressore. Rumore prodotto immediatamente dopo l’operazione automatica di disgelamento.
• Rumore della circolazione del fluido (rumore di gorgoqlio e rumore di liquido che “frizza”) --- Rumore del refrigerante che ricircola nelle tubazioni.
• Rumore di scricchiolio, squittio --- Rumore prodotto dall’espansione e contrazione delle pareti interne e delle parti interne durante il congelamento. Si forma della condensa o del ghiaccio sulle parti interne o esterne del frigorifero. Ciò può verificarsi in uno dei seguenti casi. Utilizzare un panno umido per rimuovere il ghiaccio e un panno asciutto per rimuovere la condensa.
• Quando l’umidità dell’ambiente è elevata.
• Quando la porta viene aperta e chiusa spesso.
• Quando vengono conservati prodotti alimentari molto umidi. (È necessario un involucro). I prodotti alimentari nel comparto frigorifero si congelano.

• Il frigorifero funziona per lungo tempo con controllo temp. impostato su MAX?
• Una bassa temperatura della stanza può causare il congelamento dei cibi conservati anche se il controllo temp. frigorifero é impostato a MIN. Nel comparto c’è un odore sgradevole.

• È necessario un involucro per i prodotti alimentari con un odore forte.
• L’unità di deodorizzazione non è in grado di rimuovere tutti i cattivi odori. SE É ANCORA NECESSARIO IL SERVIZIO DI ASSISTENZA Rivolgetevi al più vicino centro di assistenza approvato da SHARP.
