MANUAL DE USUARIO SJ-TD691S SHARP

FRIGORIFICO-CONGELADOR

MANUAL DE MANEJO . . . . . . . . . . . . . . . . 7

• Sólo para uso tidomésco • De estructura independiente FRIGORÍFICO-CONGELADOR FUNCIONAMENTO MANUAL. . . . . . . . . . . 22

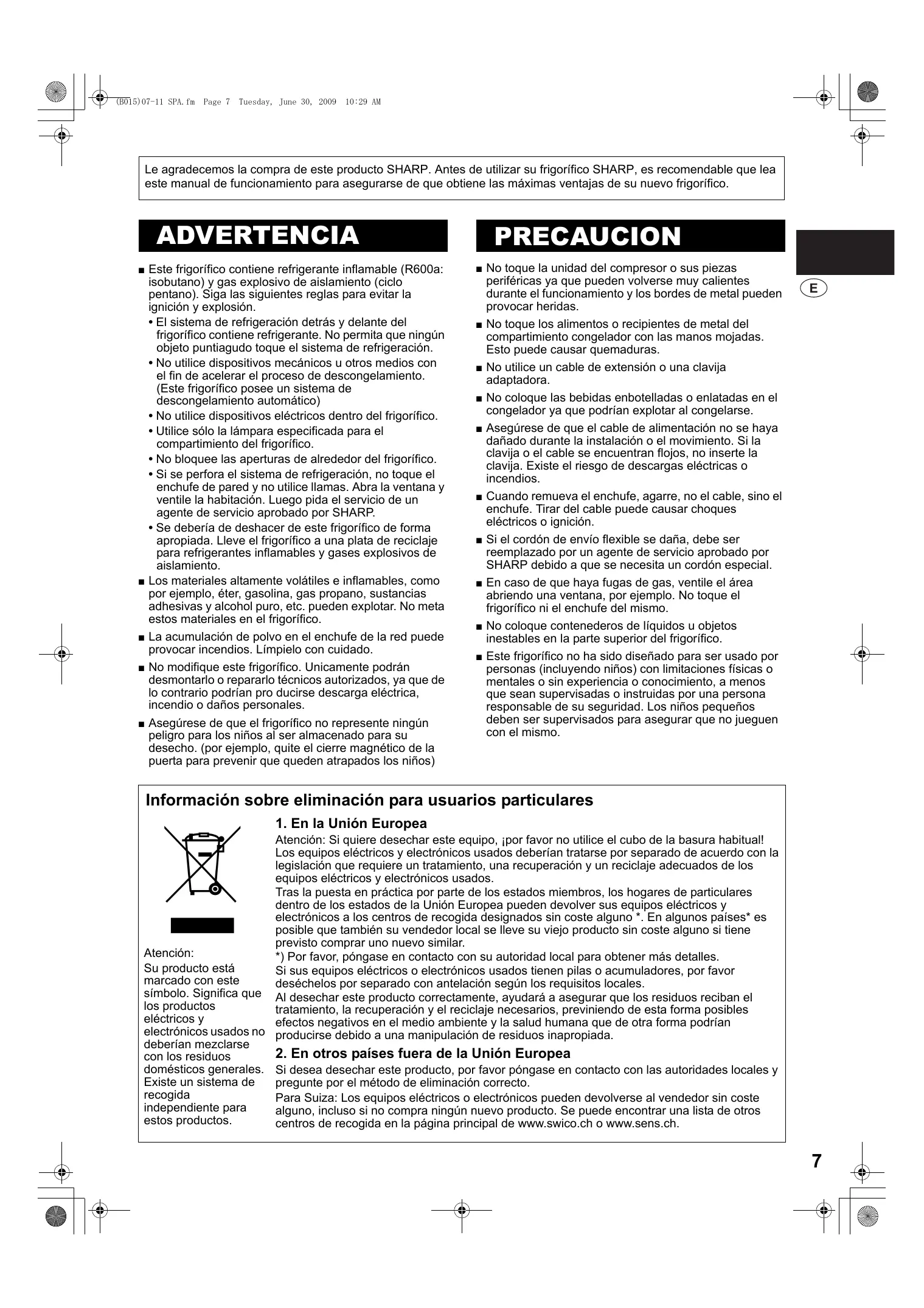

• Apenas para uso doméstico • Tipo isolado Le agradecemos la compra de este producto SHARP. Antes de utilizar su frigorífico SHARP, es recomendable que lea este manual de funcionamiento para asegurarse de que obtiene las máximas ventajas de su nuevo frigorífico. ADVERTENCIA

Este frigorífico contiene refrigerante inflamable (R600a: isobutano) y gas explosivo de aislamiento (ciclo pentano). Siga las siguientes reglas para evitar la ignición y explosión.

• El sistema de refrigeración detrás y delante del frigorífico contiene refrigerante. No permita que ningún objeto puntiagudo toque el sistema de refrigeración.
• No utilice dispositivos mecánicos u otros medios con el fin de acelerar el proceso de descongelamiento. (Este frigorífico posee un sistema de descongelamiento automático)
• No utilice dispositivos eléctricos dentro del frigorífico.
• Utilice sólo la lámpara especificada para el compartimiento del frigorífico.
• No bloquee las aperturas de alrededor del frigorífico.
• Si se perfora el sistema de refrigeración, no toque el enchufe de pared y no utilice llamas. Abra la ventana y ventile la habitación. Luego pida el servicio de un agente de servicio aprobado por SHARP.
• Se debería de deshacer de este frigorífico de forma apropiada. Lleve el frigorífico a una plata de reciclaje para refrigerantes inflamables y gases explosivos de aislamiento. Los materiales altamente volátiles e inflamables, como por ejemplo, éter, gasolina, gas propano, sustancias adhesivas y alcohol puro, etc. pueden explotar. No meta estos materiales en el frigorífico. La acumulación de polvo en el enchufe de la red puede provocar incendios. Límpielo con cuidado. No modifique este frigorífico. Unicamente podrán desmontarlo o repararlo técnicos autorizados, ya que de lo contrario podrían pro ducirse descarga eléctrica, incendio o daños personales. Asegúrese de que el frigorífico no represente ningún peligro para los niños al ser almacenado para su desecho. (por ejemplo, quite el cierre magnético de la puerta para prevenir que queden atrapados los niños) PRECAUCION

No toque la unidad del compresor o sus piezas periféricas ya que pueden volverse muy calientes durante el funcionamiento y los bordes de metal pueden provocar heridas. No toque los alimentos o recipientes de metal del compartimiento congelador con las manos mojadas. Esto puede causar quemaduras. No utilice un cable de extensión o una clavija adaptadora. No coloque las bebidas enbotelladas o enlatadas en el congelador ya que podrían explotar al congelarse. Asegúrese de que el cable de alimentación no se haya dañado durante la instalación o el movimiento. Si la clavija o el cable se encuentran flojos, no inserte la clavija. Existe el riesgo de descargas eléctricas o incendios. Cuando remueva el enchufe, agarre, no el cable, sino el enchufe. Tirar del cable puede causar choques eléctricos o ignición. Si el cordón de envío flexible se daña, debe ser reemplazado por un agente de servicio aprobado por SHARP debido a que se necesita un cordón especial. En caso de que haya fugas de gas, ventile el área abriendo una ventana, por ejemplo. No toque el frigorífico ni el enchufe del mismo. No coloque contenederos de líquidos u objetos inestables en la parte superior del frigorífico. Este frigorífico no ha sido diseñado para ser usado por personas (incluyendo niños) con limitaciones físicas o mentales o sin experiencia o conocimiento, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad. Los niños pequeños deben ser supervisados para asegurar que no jueguen con el mismo. Información sobre eliminación para usuarios particulares

1. En la Unión Europea

Atención: Si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual! Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados. Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si tiene previsto comprar uno nuevo similar. Atención: *) Por favor, póngase en contacto con su autoridad local para obtener más detalles. Su producto está Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor marcado con este deséchelos por separado con antelación según los requisitos locales. símbolo. Significa que Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el los productos tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles eléctricos y efectos negativos en el medio ambiente y la salud humana que de otra forma podrían electrónicos usados no producirse debido a una manipulación de residuos inapropiada. deberían mezclarse

2. En otros países fuera de la Unión Europea

con los residuos domésticos generales. Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y Existe un sistema de pregunte por el método de eliminación correcto. recogida Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste independiente para alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros estos productos. centros de recogida en la página principal de www.swico.ch o www.sens.ch.

(B015)07-11 SPA.fm INDICADOR DE TEMPERATURA ADVERTENCIA

No instale este frigorífico en un sitio húmedo o mojado ya que puede deteriorarse el aislante eléctrico y se pueden producir descargas eléctricas. Además, se puede formar condensado en el exterior del frigorífico. un espacio de ventilación adecuado 1 Mantenga alrededor del frigorífico.

• La figura muestra el espacio mínimo requerido para la instalación del frigorífico. Difiere del espacio en la condición de medición de la cantidad de consumo de energía.
• Es posible utilizar el frigorífico con un menor consumo de energía eléctrica manteniendo un espacio mayor.
• Si utiliza un espacio para el frigorífico por debajo del tamaño de la figura, podría ocasionar que la temperatura en la unidad se eleve, ruido y fallos. 60 mm o más 90 mm o más 60 mm

SJ-TD591S las dos patas frontales ajustables, 2 Utilizando asegúrese de que el frigorífico quede firmemente

Este frigorífico-congelador esta equipado con un indicador de temperatura en el compartimiento del frigorífico que permite controlar la temperatura media en la zona más fría. Zona más fría Comprobación de la temperatura en la zona más fría Puede llevar a cabo comprobaciones regulares para asegurar que la temperatura en la zona más fría es la correcta, en caso necesario, ajuste el control de temperatura del frigorífico. Para mantener la temperatura correcta dentro del electrodoméstico, compruebe que el indicador de temperatura esté siempre AZUL. Si el indicador de temperatura se vuelve BLANCO, la temperatura es demasiado alta; en este caso, aumente el ajuste del control de la temperatura del frigorífico y espere 6 horas antes de controlar el indicador de temperatura de nuevo. AZUL BLANCO colocado y nivelado en el suelo. Quite los 2 tornillos de la parte inferior del frigorífico, y utilícelos para colocar las cubierta de protección inferior. (situada dentro del compartimiento del frigorífico) Ajuste correcto Pie ajustable Cubierta de protección inferior NOTAS

• Coloque el frigorífico de modo que el enchufe sea accesible.
• Mantenga el frigorífico alejado de la luz solar directa.
• No lo coloque junto a aparatos generadores de calor.
• No coloque directamente en el suelo. Coloque un soporte adecuado. Cuando se transporta
• Utilizando las ruedecillas, es posible moverlo hacia atrás y hacia delante.
• Cargue el frigorífico sosteníendolo por las manijas localizadas al frente y detrás. Antes de utilizar el frigorífico Limpie las partes del interior con un paño humedecido en agua tibia. Si emplea agua con jabón, frótelo bien con agua para que no queden residuos de jabón.

Símbolo El símbolo indica la zona más fría en el compartimiento del frigorífico. (El compartimiento de la puerta colocada a la misma altura que el símbolo no es la zona más fría). Temperatura demasiado alta, ajuste el control de temperatura del frigorífico. NOTAS

• La temperatura interna del frigorífico-congelador depende de varios factores tales como la temperatura ambiente de la habitación, la cantidad de alimentos almacenados y la frecuencia con la que se abre la puerta.
• Cuando se introduzcan alimentos frescos o cuando se haya dejado la puerta abierta durante un tiempo, es normal que el indicador de temperatura se vuelva BLANCO. (B015)07-11 SPA.fm

7. Estanterías del frigorífico (2 pzas.)

8. Panel de enfriamiento híbrido (Panel de aluminio)

El panel se enfría por la parte de atrás, enfriando así de forma indirecta el compartimiento refrigerador. De esta forma, los alimentos se congelan suavemente, sin exponerlos a la corriente de aire frío.

9. Estante de frutas y vegetales

10. Cajón para conservar frutas y verduras

1 pza. SJ-TD591S : SJ-TD641S , SJ-TD691S : 2 pzas.

11. Placa del separador

(Sólo para los modelos SJ-TD591S) SJ-TD591S

• La sección de 2 estrellas para almacenamiento de alimentos congelados únicamente.

1. Estante congelador

2. Dispositivo para hacer cubitos de hielo

1) No llene excesivamente las

Palanca bandejas para cubitos de hielo; de lo contrario los cubitos de hielo quedarían pegados al congelarse.

2) Cuando estén hechos los cubitos,

gire la palanca en el sentido horario para vaciarlos en la cubitera. NOTAS No haga hielo con la cubitera ni vierta aceite en ella pues ésta puede agrietarse. Cubitera

3. Cubitera

4. Compartimiento de frescos & puerta

5. Luz del frigorífico

6. Botones para el control de temp.

Ajustable al girar cada perilla.

12. Pies ajustables & cubiertas (2 pzas.)

13. Cierres magnéticos de la puerta (2 pzas.)

14. Compartimiento flexible

Los artículos de los alimentos grandes (como la caja de pizza) pueden almacenarse levantando la partición desde la parte inferior del compartimiento.

15. Compartimientos de la puerta (2 pzas.)

16. Depósito de agua

17. Compartimientos de usos múltiples

SJ-TD591S pequeño mediano SJ-TD641S mediano mediano SJ-TD691S grande mediano NOTAS (Sólo para los modelos SJ-TD691S) No cambie la posición derecha del compartimiento de usos múltiples con la del lado izquierdo y viceversa.

18. Huevera

19. Botellero

20. Tope de botellas / Base de tubo

Previene la caida de las botellas. Los productos alimenticios etiquetados pueden ser también almacenados aquí.

21. Dispensador de agua

Coloque la bandeja incluida en el paquete. (para frigorífico) (para congelador) Bandeja Unidad de desodorizacion El catalizador de desodorización es instalado en las rutas del aire frío. No se requiere operación o limpieza. Descongelacion La descongelación se realiza de forma totalmente automática debido a un sistema exclusivo de ahorro de energía. Cuando la luz del compartimiento se funde Póngase en contacto con un agente de servicio aprobado por SHARP para solicitar la sustitución de la luz del compartimiento. La luz del compartimiento no debe ser sustituida por nadie más que por el personal de servicio.

(B069)07-11 SPA.fm Page 10

DISPENSADOR DE AGUA

Cómo servir agua Cómo beber agua ADVERTENCIA

Llenar sólo con agua potable. 1 Abra la tapa del depósito de agua y llénelo de agua. la tapa del depósito 2 Cierre de agua. (Si no lo está, el agua podría derramarse al abrir o cerrar la puerta). la palanca con un vaso. 1 Empuje (Sale agua). lentamente el vaso de la 2 Retire palanca. (La palanca vuelve a su Palanca posición original y el agua deja de salir). NOTAS

• Por razones higiénicas, cambie el agua del depósito una vez a la semana aproximadamente. Nivel de agua Tapa Depósito de agua NOTAS
• No abra o cierre bruscamente la puerta. El agua podría derramarse del depósito de agua.

• No vierta nigún otro líquido que no sea agua. Si se vierte algún otro líquido tal como zumo, podría causar algún fallo. Antes de verter agua caliente al depósito, espere a que se enfríe. (Límite superior de temperatura: aproximadamente 50ºC)

• Tire con frecuencia el agua de la bandeja. Si no el agua podría desbordarse.

• Si el dispensador de agua no se utiliza durante un largo periodo de tiempo, limpie y seque el depósito de agua a fondo y colóquelo en la posición original. Bandeja

CUIDADOS Y LIMPIEZA

Desenchufe primero el frigorífico para evitar descargas eléctricas. No vierta agua directamente en el compartimiento exterior ni en el interior. Esto puede producir la oxidación y deterioro del aislamiento eléctrico. IMPORTANTE Cómo retirar el depósito de agua (Retírelo una vez al mes aproximadamente y límpielo con agua). la palanca y deje que salga toda el agua del 1 Empuje depósito de agua. la cubierta del tubo. 2 Retire Desconecte ambos extremos del tubo de conexión. Para evitar el agrietamiento de las superficies internas y en los componentes de plástico, siga estos consejos.

• Limpie cualquier grasa o aceite procedente de los alimentos que se haya quedado adherida a los componentes de plástico.
• Algunos químicos domésticos podrían ocasionar daños, así que utilice solamente líquido de limpieza diluido (agua jabonosa).
• Si utiliza detergente no diluido o si no se quita completamente el agua enjabonada, esto puede producir la rotura de las partes de plástico. los accesorios, por ejemplo, la estantería del 1 Retire frigorífico desmontable y el botellero. Lávelos en agua

tibia jabonosa mezclada con lavavajillas, enjuáguelos con agua limpia y séquelos. (Solamente el estante de frutas y vegetales no es removible). Limpie el interior con un paño humedecido en agua caliente con jabón lavavajillas. Luego, utilice agua fría para quitar el agua enjabonada. Limpie el exterior con un paño suave cada vez que se ensucie. Limpiar el cierre magnético de la puerta con un cepillo de dientes y agua caliente con detergente para lavavajillas. Tubo de conexión Cubierta del tubo Al volver a colocar Depósito de agua Puerta el depósito de agua de la 3 Retire puerta. la cubierta y saque el filtro 4 Retire malla. Cubierta NOTAS

• Para evitar daños a su frigorífico, no utilice limpiadores o disolventes agresivos (laca, pintura, pulimento, bencina, agua hervida, etc.).
• Si se desconecta la alimentación accidentalmente, espere 5 minutos por lo menos antes de conectarlo de nuevo.
• Las estanterías de vidrio pesan aproximadamente 3kg cada una. Sosténgalas firmemente cuando las retire del interior o desee transportarlas.
• No deje caer objetos dentro del frigorífico ni golpeé la pared interior. Esto puede ocasionar el agrietamiento de la superficie interior.

NOTAS Asegúrese de que se vuelvan a colocar todas las piezas. Si se colocan mal podría producirse un escape de agua. Desconexión del frigorífico Si tiene que desconectar el frigorífico porque va a estar fuera de casa durante un largo tiempo, vacíelo completamente de comida y limpie a fondo el interior. Desenchufe el cable de alimentación de la toma de la pared y deje ambas puertas abiertas. (B015)07-11 SPA.fm Page 11

PARA ALMACENAR LOS ALIMENTOS

La refrigeración enlentece el proceso por el cual se estropean los alimentos. Para maximizar la vida útil de los productos alimenticios perecederos, asegúrese de que la comida que compra sea lo más fresca posible. A continuación se dan unas guías generales para poder guardar los alimentos el mayor tiempo posible.

• Asegúrese de que cuando guarde comida ya cocinada esté bien envuelta o guardada en contenedores herméticos.
• Para minimizar la pérdida de humedad, las frutas y los vegetales deben ser envueltos de forma segura en material plástico, p.e. papel, bolsas (sin sellar) y deben colocarse en el cajón para conservar frutas y verduras.
• Coloque los huevos en la huevera.
• Coloque de manera balanceada la comida en los estantes para permitir que el aire frío circule eficientemente.
• Los alimentos calientes deben enfriarse antes de colocarlos en el frigorífico. Si coloca alimentos calientes se eleva la temperatura de la unidad y aumenta el riesgo de que se estropeen.
• No bloquee la salida ni la entrada del circuito de circulación de aire frío con alimentos ni recipientes, de lo contrario los alimentos no se enfriarían de forma uniforme en el frigorífico.
• Mantenga bien cerrada la puerta. Para una mejor congelación
• La comida debe ser fresca.
• Congele la comida en porciones pequeñas para congelarla más rápido.
• La comida tiene que estar bien envuelta o cubierta, eliminando el aire del contenedor para un mejor sellado.
• Distribuya los contenidos del congelador uniformemente.
• Ponga etiquetas en las bolsas o contenedores para mantener un inventario de lo que tenga congelado.

ANTES DE LLAMAR AL SERVICIO TECNICO

Antes de llamar al servicio técnico, compruebe los puntos siguientes. Problema Solución El exterior de la carcasa del frigorífico está caliente al tacto. Es normal. La carcasa tiene una tubería caliente para evitar condensación. Cuando hay un ruido del frigorífico. Es normal que el frigorífico produzca los siguientes ruidos.

• El compresor produce un ruido fuerte cuando se inicia la operación --- Este ruido se acalla luego de un rato.
• El compresor produce un ruido fuerte una vez por día --- Ruido de operación producido inmediatamente después de la operación automática de descongelamiento.
• Ruido del flujo del fluído (ruido de gorgoteo, ruido de burbujeo) ---Ruido del fluído refrigerante fluyendo en las tuberías (este ruido puede hacerse más fuerte de tiempo a tiempo).
• Ruido de agrietamiento o crujido, rechinido --- Ruido producido por la expansión y la contracción de las paredes y partes internas del frigorífico durante el enfriamiento. Se produce escarcha o condensación en el interior o exterior del frigorífico. Esto podría ocurrir en alguno de los siguientes casos. Utilice un paño húmedo para limpiar la escarcha o paño seco para quitar la condensación.
• Cuando la humedad del ambiente es alta.
• Cuando la puerta se abre y se cierra frecuentemente.
• Cuando se almacenan alimentos que contienen gran cantidad de agua (se requiere envolverlos). Los alimentos en el compartimiento del congelador del frigorífico.

• ¿El frigorífico ha estado trabajando por mucho tiempo con el control de temp. establecido en MAX?
• Una temperatura ambiente baja puede hacer que la comida se congele aunque tenga el control de temperatura del frigorífico ajustado a MIN. Existen olores en el compartimiento.

• Se deben envolver los alimentos con olores fuertes.
• La unidad de desodorización no puede eliminar todos los olores.

SI NECESITA LLAMAR AL SERVICIO TECNICO

Diríjase al concesionario autorizado SHARP más próximo.
