INSTRUKCJA OBSŁUGI HCE430 Freggia

Dziękujemy Państwu za dokonanie zakupu płyty do zabudowy marki Freggia.

Prosimy o uważne zapoznanie się z instrukcją obsługi, gdyż zawiera ona wskazówki dotyczące bezpiecznej instalacji, eksploatacji i obsługi płyty.

Zalecamy zachowanie jej do wykorzystania w przyszłości, jak również zapisanie nazwy modelu i numeru seryjnego Państwa urządzenia.

440 mm 510 mm 4 mm 40 mm 485 mm 422 mm 490 mm 430 mm 1

2 - 2 mm

3 40 mm min. 50 mm 20 mm

4 30 mm 40 mm

5

Przed uruchomieniem przeczytaj uważnie za- wartość tej ulotki, ponieważ zawiera ona ważne instrukcje dotyczące bezpieczeństwa instalacji, użytkowania i konserwacji. Zachowaj ulotkę do ewentualnych przyszłych konsultacji. Wszystkie czynności związane z instalacją (podłączenia elek- tryczne) muszą być wykonywane przez wyspecjali- zowany personel, zgodnie z obowiązującymi prze- pisami.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Płytę można używać wyłącznie w gospodarstwach domowych do przygotowywania i podgrzewania potraw. Wszystkie inne rodzaje użytkowania są niedozwolone.
• Osobom, które nie są w stanie bezpiecznie obsługiwać urządzenia ze względu na swoje zdolności fi zyczne, sensoryczne, umysłowe lub mają brak doświadczenia czy wiedzy, nie wolno używać tego urządzenia bez nadzoru lub instrukcji odpowiedzialnej osoby.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Dzieci poniżej 8 roku życia nie mogą zbliżać się do płyty kuchennej, chyba że są pod stałym nadzorem.
• Na korzystanie z płyty kuchennej, można pozwolić osobom tylko wtedy, gdy osoba ta jest poinstruowana co do korzystania z urządzenia w bezpieczny sposób i rozumie związane z tym zagrożenia.
• Dzieci nie powinny bawić się urządzeniem.
• Dzieci nie mogą czyścić i konserwować urządzenia bez nadzoru.
• Montaż, naprawa i prace konserwacyjne muszą być wykonywane wyłącznie przez autoryzowany serwis. Czynności te, wykonywane przez osoby niewykwalifi kowane mogą być niebezpieczne dla użytkownika

! RYZYKO PORAŻENIA PRĄDEM! Jeśli płyta kuchenna jest uszkodzona, wyszczerbiona lub pęknięta w jakikolwiek sposób, natychmiast ją wyłącz i nie używaj dalej. Odłącz ją od zasilania elektrycznego.

! UWAGA: Jeśli przewód zasilający urządzenia jest uszkodzony, musi zostać wymieniony przez serwis lub wykwalifi kowaną osobę.
! UWAGA: Urządzenie i jego elementy na-grzewają się podczas użytkowania. Należy uważać, aby nie dotykać tych elementów.
! UWAGA: Gotowanie z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i może spowodować pożar. NIGDY nie pró- buj gasić ognia wodą! Wyłącz urządzenie, a następnie stłum płomień, np. pokrywką lub kocem gaśniczym.
! UWAGA: Płyta grzejna jest gorąca podczas użytkowania i pozostaje taka przez pewien czas po wyłączeniu. Ryzyko poparzenia utrzymuje się do momentu zgaśnięcia wskaźników ciepła resztkowego.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

! UWAGA: proces gotowania musi być nadzorowany. Nawet krótkotrwały proces gotowania musi być stale nadzorowany.

! NIEBEZPIECZEŃSTWO POŻARU: Nie należy przechowywać żadnych przedmiotów na powierzchniach do gotowania! Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się na- grzać.

• Zawsze wyłączaj pola grzejne po zakończeniu gotowania!
• Urządzenie nie jest przeznaczone do pracy z zewnętrznym zegarem, ani oddzielnym systemem zdalnego sterowania.

INSTRUKCJA INSTALACJI

Niniejsza instrukcja jest przeznaczona dla wyspecjalizowanego instalatora i stanowi przewodnik po procesie instalacji, przepisach i konserwacji zgodnie z prawem i obowiązującymi normami.

W przypadku instalacji piekarnika bezpośrednio pod płytą grzewczą, konieczne jest, żeby i piekarnik i płytą były odpowiednio izolowane tak, aby ciepło wytwarzane z piekarnika, mierzone po prawej stronie dna płyty kuchennej, nie przekraczało 60 ° C. Niezastosowanie się do tego środka ostrożności, może spowodować awarię systemu TOUCH CONTROL.

MONTAŻ

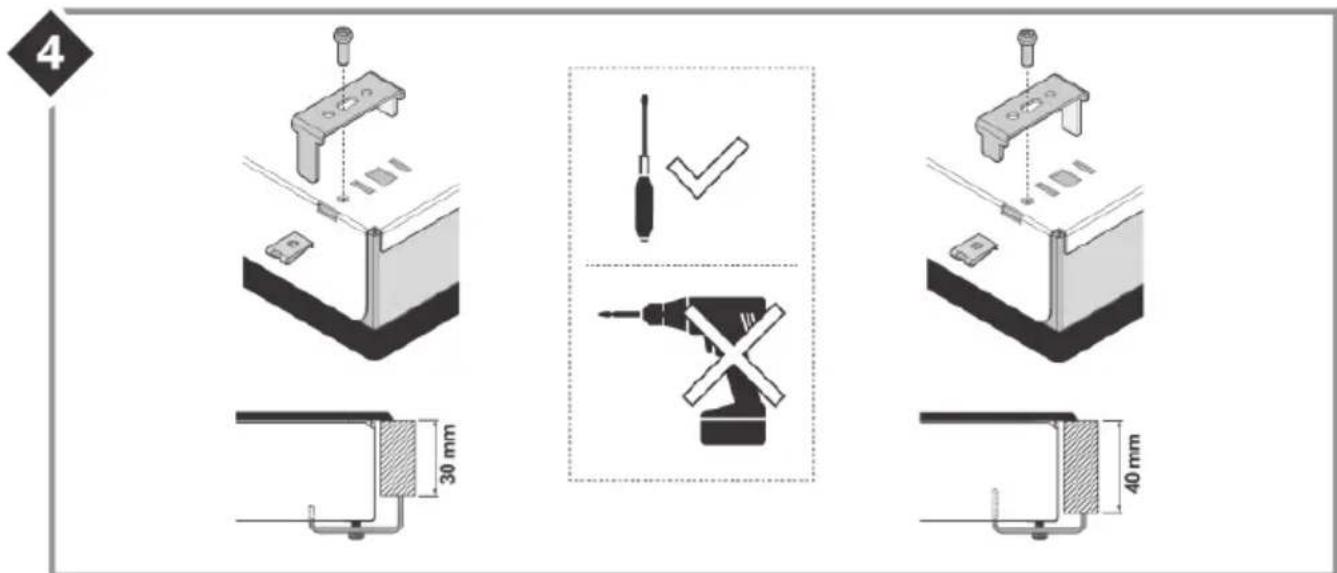

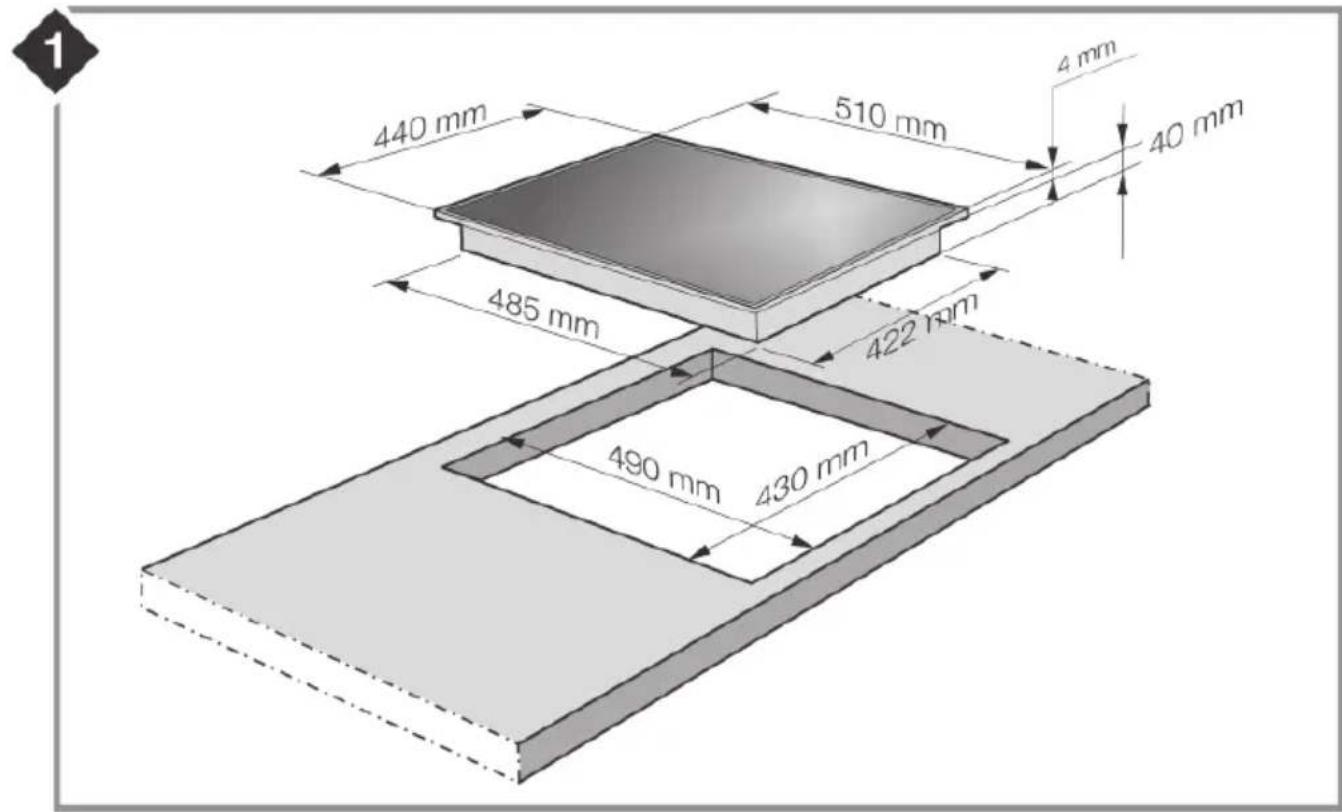

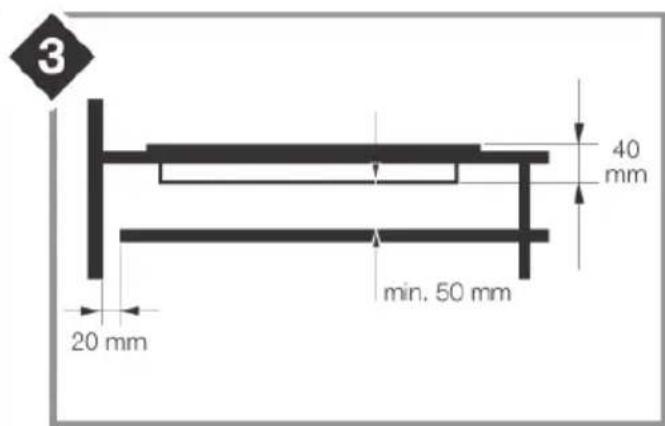

Urządzenie musi być zabudowane na blacie roboczym, tak jak pokazano na rysunku (rys.1). Należy przygotować materiał uszczelniający (Rys. 2) na całym obwodzie płyty (wymiary cięcia patrz Rys.1). Zamontuj urządzenie do blatu za pomocą 4 wsporników (rys.4). Jeżeli dolna część płyty po zamontowaniu jest dostępna przez dolną część mebla, należy zamontować panel oddzielający pamiętając o wskazanych odległościach (rys.3). Nie jest to konieczne, jeśli pod płytą indukcyjną jest zainstalowany piekarnik.

WENTYLACJA

Odległość między płytą a meblami kuchennymi lub piekarnikiem, musi zapewniać wystarczającą wentylację powietrza. Nie należy używać płyty grzewczej, jeśli w piekarniku trwa proces pirolizy.

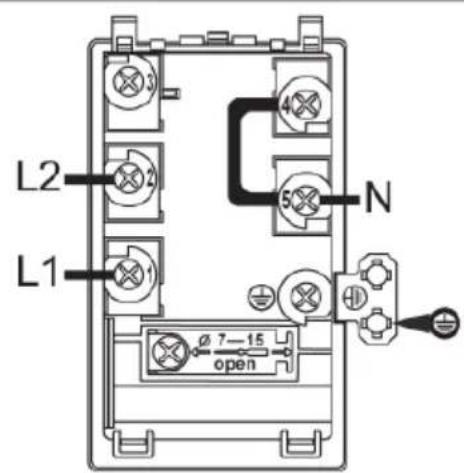

POŁĄCZENIA ELEKTRYCZNE (rys.5)

Przed wykonaniem połączeń elektrycznych sprawdź, czy:

• parametry sieci elektrycznej są zgodne z wartościami podanymi na tabliczce znamionowej, zamocowanej w dolnej części blatu.
• sieć elektryczna wyposażona jest w wydajne przewody uziemiające zgodnie z obowiązującymi przepisami i normami.

Uziemienie urządzenia jest obowiązkowe.

Jeśli urządzenie nie jest dostarczane z kablem i / lub odpowiednią wtyczką, należy użyć części o odpowiednich parametrach, zgodnych z tabliczką znamionową urządzenia.

Chcąc wykonać bezpośrednie podłączenie do sieci, należy zainstalować wyłącznik wielobiegunowy z minimalnym rozwarciem między stykami 3 mm, odpowiednim do obciążenia wskazanego na tabliczce oraz zgodnie z obowiązującymi normami.

Po zainstalowaniu urządzenia wyłącznik wielobiegunowy musi być łatwo dostępny

NACZYNIA DO GOTOWANIA

Zaleca się stosowanie garnków o płaskim dnie, o średnicy równej lub nieco większej niż powierzchnia podgrzewana (Rys. 7).

Nie używaj garnków z szorstkim dnem, aby zapobiec zarysowaniom powierzchni termicznej płyty.

KORZYSTANIE Z PŁYTY

Urządzenie obsługuje się za pomocą czujników dotykowych. Funkcje są kontrolowane przez dotknięcie przycisków, co potwierdzone jest na wyświetlaczu oraz sygnałem akustycznym

PANEL DOTYKOWY (Rys. 8)

A. Przycisk ON / OFF

B. Przycisk blokady rodzicielskiej

B*. Kontrolka funkcji blokady

C. Zwiększ poziom mocy strefy grzejnej

D. Zmniejsz poziom mocy strefy grzejnej

E. Aktywacja żądanej strefy gotowania

F. Kontrolka wybranej strefy gotowania

G. Przycisk poszerzonej strefy

G*. Kontrolka poszerzonej strefy

H. Przycisk timer

I. Wyświetlacz timer

I*. Kontrolka wybranej strefy timera

WŁĄCZANIE PŁYTY

Naciśnij włącznik, aby włączyć urządzenie. Wyświetlacze włączą się w trybie gotowości «.». Panel sterujący pozostaje aktywny przez 10 sekund. Jeśli w tym czasie nie zostanie wybrane żadne pole grzejne, płyta wyłączy się automatycznie.

UWAGA: po podłączeniu do zasilania urządzenie jest w trybie awaryjnym, włączona jest blokada sterowania. Aby korzystać z urządzenia, należy zdjąć blokadę, naciskając odpowiedni przycisk.

KORZYSTANIE Z PŁYTY

WŁĄCZANIE STREFY GOTOWANIA

Naciśnij odpowiedni przycisk, aby wybrać żądane pole grzejne, a następnie w ciągu 10 sekund ustaw żądany poziom mocy.

Moc pojedynczego pola grzejnego można ustawić w 9 różnych pozycjach, a na wyświetlaczy będzie wyświetlana liczba od 1 do 9.

POSZERZONA STREFA GRZEWCZA

Urządzenie jest wyposażone w podwójną strefę gotowania (rys. 8), która łączy wewnętrzną i zewnętrzną strefę i jest zalecana do większych naczyń kuchennych jak np. brytfanna.

Aby aktywować drugi obwód strefy grzejnej, wybierz go ustaw moc, a następnie naciśnij przycisk rozszerzenia strefy. Dioda LED (G*) zapala się wskazując aktywację.

Aby wyłączyć rozszerzenie strefy grzejnej, naciśnij przycisk tej strefy. Dioda LED (G*) gaśnie.

CIEPŁO RESZTKOWE «H»

Jeżeli po wyłączeniu płyty temperatura pola grzewczego jest nadal wysoka (ponad 50 °), na wyświetlaczu pojawi się symbol «ł (ciepło resztkowe). Symbol zgaśnie tylko wtedy, gdy nie ma już zagrożenia oparzeniem.

TIMER

Ta funkcja umożliwia ustawienie czasu od „01” (1 minuta) do „99” (99 minut) na automatyczne wyłączenie strefy grzejnej. Aby aktywować timer na polu grzejnym, wybierz go, wyreguluj jego moc, a następnie naciśnij przycisk Timer. Odpowiednia dioda LED (I *) znajdująca się w jednym z rogów wyświetlacza timera miga. W tym momencie możesz ustawić czas, naciskając klawisze [+] i [-]. Naciśnij odpowiedni klawisz wyboru strefy, aby potwierdzić ustawienia. Odliczanie jest wyświetlane na wyświetlaczu timera. Aktywne timery na polach grzejnych są wyświetlane z odpowiednią stałą diodą LED (I *) w rogach wyświetlacza timera. Po upływie nastawionego czasu, strefa grzejna wyłączy się automatycznie, na wyświetlaczu pojawi się migające «00» i rozlegnie się sygnał dźwiękowy. Naciśnij dowolny klawisz, aby wyłączyć sygnał. Aby wyłączyć czasomierz strefy grzejnej przed zakończeniem, wybierz strefę, a następnie naciśnij przycisk Timer i przycisk [-], aby przywrócić wartość do «00». Naciśnij odpowiedni przycisk wyboru strefy, aby potwierdzić ustawienia. Odpowiednia dioda zgaśnie.

Przycisk „kluczyk” blokuje działanie płyty, aby zapobiec przypadkowemu uruchomieniu (np. przez dzieci). Aby aktywować funkcję bezpieczeństwa, należy naciskać przycisk do momentu zaświecenia się lampki kontrolnej. Aby wyłączyć funkcję bezpieczeństwa, należy nacisnąć przycisk, aż lampka kontrolna zgaśnie.

WYŁĄCZANIE STREFY GOTOWANIA

Aby wyłączyć strefę grzejną, wybierz ją, naciskając przycisk wyboru strefy, a następnie naciśnij jednocześnie klawisze [+] i [-]. Alternatywnie naciśnij klawisz [-], aby przywrócić jej poziom z powrotem do «0».

WYŁĄCZANIE PŁYTY

Aby całkowicie wyłączyć płytę grzejną, naciśnij przycisk ON/OFF

KORZYSTANIE Z PŁYTY

WYŁĄCZNIK BEZPIECZEŃSTWA

POZIOM MOCY LIMIT CZASU DZIAŁANIA (GODZ.)
1	10
2 - 3 5
4	4
5	3
6 - 7 - 8 2
9	1

Urządzenie jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza pola grzejne, gdy pracują one przez określony czas, na danym poziomie mocy.

KONSERWACJA

Usuń wszelkie resztki jedzenia i krople tłuszczu z powierzchni PŁYTY za pomocą specjalnego skrobaka dostarczanego na zamówienie (rys.6).

Wyczyść rozgrzane pole tak dokładnie jak to możliwe, używając gąbki czy ściereczki, następnie spłucz wodą i osusz czystą szmatką.

Za pomocą specjalnego skrobaka, natychmiast usuń wszelkie fragmenty aluminium i tworzywa sztucznego oraz pozostałości cukru lub żywności o dużej zawartości cukru, które przypadkowo stopiły się na rozgrzanej płycie.

W ten sposób można zapobiegniesz uszkodzeniom powierzchni płyty. W żadnym wypadku nie wolno używać ściernych gąbek ani żracych środków chemicznych, takich jak spraye do piekarników czy odplamiaczy.

! UWAGA: URZĄDZENIA NIE WOLNO CZYŚCIĆ PARA.

UTYLIZACJA URZĄDZEŃ ELEKTRYCZNYCH

Dyrektywa europejska 2002/96 /WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) wymaga, aby stare domowe urządzenia elektryczne nie były wyrzucane razem z nieposortowanymi odpadami komunalnymi. Stare urządzenia należy zbierać osobno, aby zoptymalizować odzysk i recykling zawartych w nich materiałów oraz zmniejszyć wpływ na zdrowie ludzi i środowisko. Symbol przekreślonego kosza na śmieci na produkcie przypomina o obowiązku selektywnej zbiórki odpadów.

Konsumenci powinni skontaktować się z lokalną służbą publiczną lub lokalnym sprzedawcą, aby uzyskać więcej informacji na temat prawidłowej utylizacji zużytych urządzeń gospodarstwa domowego.

PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY SPOWODOWANE ZŁAMANIEM POWYŻSZYCH OSTRZEŻEŃ. GWARANCJA NIE OBEJMUJE USZKODZEŃ SPOWODOWANYCH NIEPRZESTRZEGANIEM POWYŻSZYCH OSTRZEŻEŃ.

FOR YEARS TO COME freggia

Instrukcję w formie elektronicznej można pobrać ze strony internetowej www.freggia.com
