INSTRUKCJA OBSŁUGI 4CMI-4GLST X Mastercook

INSTRUKCJA OBSŁUGI I UŻYTKOWANIA

INSTRUCTIONS FOR USE AND MAINTENANCE

Płyty spełniają wymagania następujących dyrektyw:

2006/95/WE – Niskonapięciowe wyroby elektryczne

2004/108/WE – Kompatybilność elektromagnetyczna

90/396/EEC – Zasadnicze wymagania dla urządzeń spalających paliwa gazowe [GAD]

Przed zainstalowaniem i użytkowaniem płyty prosimy dokładnie przeczytać instrukcję obsługi. Instrukcja zawiera ilustracje a numery ilustracji odpowiadają numeracji punktów w tekście.

1 Identyfikacja

Prosimy porównać rysunki płyt grzejnych (1.1.1.-1.1.4), znajdujące się na początku instrukcji z urządzeniem, które Państwo kupiliście, aby ustalić, który model płyty Państwo posiadacie.

Model	Łączna moc pal-ników ΣQn [kW]	Natężenie prze-pływu gazu G30
2CMI-4GLST	9,55	678g/h
4MI-4GLSTX	9,55	678g/h
4CMK-4GLS	8,75	621g/h
2CMI-5GLST	11,30	802g/h
4CMD-5GLS	10,5	745g/h

2 Charakterystyka wyrobu

2.1 Przeznaczenie

Płyty gazowe są wyposażone w integralny system sterowania i są przystosowane do zabudowy w blacie kuchennym.

Są one przeznaczone do przygotowywania potraw wyłącznie w gospodarstwie domowym. Stosowanie ich do innych celów jest niedozwolone.

2.2 Wymiary gabarytowe płyt

Model	szerokość [mm]	głębokość [mm]	wysokość [mm]
2CMI-4GLST	594	520	48
4MI-4GLSTX	594	520	48
4CMK-4GLS	594	520	48
2CMI-5GLST	700	530	48
4CMD-5GLS	700	530	48

2.3 Kategoria gazu - II 2ELwLs3B/P

2.4 Znamionowe napięcie zasilania

230V \~50Hz

2.5 Moc znamionowa palników:

Palnik mały AUX 45mm – 1,0 kW

Palnik średni SR 65mm – 1,75 kW

Palnik duży R 91mm – 3,0 kW

Palnik potrójny TC 125mm – 3,8 kW

3 Ważne

Niniejszy sprzęt nie jest przeznaczony do 1. użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwrócić uwagę, aby dzieci nie bawiły się sprzętem.

1. Płytę należy zainstalować zgodnie z obowiązującymi przepisami i użytkować tylko w odpowiednio wentylowanym pomieszczeniu. Elementy opakowania prosimy trzymać z dala 3. od dzieci, ponieważ mogą być dla nich niebezpieczne.

2. Wyrób należy instalować po 8 godzinach sezonowania w pomieszczeniu kuchennym. Przed zainstalowaniem urządzenia upewnić 5. się, czy lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) i nastawy są odpowiednie. Warunki nastawy urządzenia są podane na tabliczce znamionowej.

3. Urządzenie to nie jest podłączane do przewodów odprowadzających spaliny. Powinno być ono zainstalowane i podłączone zgodnie z aktualnymi przepisami instalacyjnymi. W szczególności należy uwzględnić odpowiednie wymagania dotyczące wentylacji.

Podłączenie płyty do wewnętrznej instalacji 7 gazowej lub do butli z gazem płynnym oraz regulację kurków i wymianę dysz powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub technik autoryzowanego zakładu serwisowego, co winno być potwierdzone na karcie gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia gwarancję.

W przypadku awarii urządzenia, zwłaszcza 8. przy ulatnianiu się gazu lub wystąpieniu zwarcia, urządzenie należy wyłączyć i niezwłocznie skontaktować się z autoryzowanym zakładem serwisowym. Uszkodzonej płyty nie wolno użytkować.

Producent nie ponosi odpowiedzialności za 9. obrażenia lub uszkodzenia spowodowane przez nieprawidłowe zainstalowanie urządzenia, podłączenie do niesprawnej instalacji gazowej lub elektrycznej lub jego nieprawidłowe użytkowanie.

Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek napraw pod rygorem utraty uprawnień gwarancyjnych.

Producent zastrzega sobie możliwość wpro-11. wadzania zmian w celu unowocześniania wyrobu i stałego polepszania jakości, bez uprzedniego powiadomienia użytkowników. Zmiany te jednak nie będą stwarzały trudności przy obsłudze.

4 Zalecenia bezpieczeństwa

- Nie pozostawiać bez nadzoru urządzenia z zapalonymi palnikami, zwłaszcza podczas smażenia, gdyż przegrzany tłuszcz może się zapalić.

Przewody przyłączeniowe zmechanizowanego • sprzętu gospodarstwa domowego używanego w pobliżu włączonej płyty, powinny być z dala od palników.

- Do zestawiania potraw z płyty grzejnej należy używać suchych rękawic ochronnych.

Przedmioty łatwopalne przechowywać z dala od palników.

Na płycie grzejnej nie używać naczyń kuchennych, • które wystają poza jej brzegi.

- Użytkowanie urządzenia do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest ono zainstalowane.

Należy upewnić się, czy pomieszczenie kuchenne jest dobrze przewietrzane. Należy utrzymywać otwarte naturalne otwory wentylacyjne lub zainstalować środki wentylacji mechanicznej (okap z mechanicznym wyciągiem).

1. Długotrwałe, intensywne użytkowanie urządzenia • może wymagać dodatkowego przewietrzania, na przykład otwarcia okna lub bardziej skutecznej wentylacji, np. zwiększenia wydajności wentylacji mechanicznej, jeśli jest stosowana.

2. Zabrania się samowolnie dokonywać przeróbek płyty na inny rodzaj gazu, dokonywać zmian w instalacji gazowej i elektrycznej urządzenia.

3. Urządzenia nie wykorzystywać do ogrzewania po- mieszczeń.

W przypadku ułatniania się gazu należy natychmiast zamknąć zawór na instalacji gazowej lub na butli z gazem, dokładnie przewietrzyć pomieszczenie i wezwać pogotowie gazowe. W tym czasie nie wolno zapalać zapałek, palić papierosów, włączać bądź wyłącać odbiorników elektrycznych (radio, dzwonek, włącznik oświetlenia) lub mechanicznych powodujących iskrzenie.

W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli z gazem należy zarzucić na butlę mokry koc, w celu postudzenia butli i zakręcić zawór na butli. Zaborania się używania uszkodzonej butli!

5 Zalecenia eksploatacyjne

• Na rusztach nie stawiać zdeformowanych lub niestabilnych naczyń, gdyż mogą się przewrócić i zalać palniki.
  – Nie stawiać pustych naczyń nad włączonym palnikiem.
  – Przed zdjęciem naczyń z palników należy zmniejszyć płomień lub zgasić go całkowicie.
• Palniki utrzymywać w należytej czystości. Nie dopuszczać do wykipienia potraw i zalewania palników.
• Po zalaniu, urządzenie natychmiast wyłączyć i usunąć zabrudzenia.

6 Instalacja

6.1 Wskazówki ogólne

Po rozpakowaniu urządzenia sprawdzić, czy nie ma ono widocznych uszkodzeń. Jeśli płyta została uszkodzona podczas transportu nie wolno jej podłączać.

- Z płyty usunąć ewentualne naklejki i dokładnie umyć ją z resztek kleju po naklejkach.

PL

W celu ograniczenia ujemnego wpływu przeciągu na pracę palników, płyty nie należy instalować na linii okno-drzwi.

Pomieszczenie kuchenne powinno być suche i po-• winno mieć dobrą wentylację.

Urządzenie powinno być zainstalowane w blacie kuchennym (6.1.2), z dala od materiałów łatwopalnych. Ściana pomieszczenia przylegająca do płyty powinna być wykonana z materiałów niepalnych.

Nad płytą powinna być wolna przestrzeń dla od- pływu oparów kuchennych. Najlepiej zamontować okap nadkuchenny, który będzie absorbować lub odprowadzać te opary. Odległość pomiędzy oka- pem i płytą grzejną powinna wynosić co najmniej 650mm (6.1.1).

Płyta może być zamontowana w blacie kuchennym o grubości min 30mm (6.1.1). Blat powinien być odporny na działanie wysokiej temperatury.

Odegłość płyty od mebli lub ściany pomieszczenia • z obu stron powinna wynosić co najmniej 100mm (6.1.1).

Zabrania się zawieszania szafek kuchennych bezpośrednio nad płytą. Minimalna odległość pomiędzy bocznymi krawędziami płyty i bocznymi krawędziami górnych szafek kuchennych powinna wynosić 50mm (6.1.2).

6.2 Montaż płyty gazowej

Przed przystąpieniem do montażu sprawdzić wymiary płyty i otworu w blacie, w którym będzie ona zamontowana.

W blacie • 1 wykonać prostokątny otwór o wymia-rach 490 x 560[mm] (6.2.1). Z uszczelki usunąć taśmę zabezpieczajacą klej.

Płytę odwrócić spodem do góry i na całym jej ob- wodzie przykleić uszczelkę 2 (6.2.1; 6.2.2).

Po przyklejeniu uszczelki • 2, płytę umieścić w otworze blatu 1 i tak ją docisnąć, aby uszczelka dobrze przylegała do blatu.

• Płytę umocować w blacie 1 od spodu za pomocą zacisków 3 i wkrętów 4, które znajdują się w woreczku z wyposażeniem dodatkowym.
• Pod blatem powinna być zamontowana półka „A” (6.2.3), która zabezpieczy użytkownika przed przypadkowym dotknięciem nagrzanej płyty od spodu. Półkę należy przymocować po zainstalowaniu płyty w blacie.

6.3 Podłączenie płyty do instalacji gazowej

Po zamontowaniu płyty w meblach, urządzenie należy podłączyć do wewnętrznej instalacji gazowej lub do butli z gazem płynnym.

Przed przystąpieniem do czynności podłączania •

kurek gazowy powinien być zamknięty.

6.3.1 Podłączenie do gazu ziemnego

Płyta jest fabrycznie przystosowana do gazu i ci-śnienia podanego na tabliczce znamionowej urządzenia.

Płytę można podłączyć do wewnętrznej instalacji domowej na sztywno lub przy użyciu metalowego przewodu elastycznego.

Podejście rurociągu gazowego jest zakończone kurkiem odcinającym. Po zamontowaniu płyty w blacie kuchennym, kurek odcinający powinien być łatwo dostępny. Sposób podłączenia pokazano na rys. 6.3.1.

1 - płyta
2 - końcówka przyłączeniowa
3 - uszczelka
4 - metalowy przewód elastyczny
5 - złączka instalacji gazowej

6.3.2 Podłączenie do gazu płynnego

Urządzenia nie należy instalować w piwnicy lub • w innym pomieszczeniu, w którym podłoga znajduje się poniżej poziomu terenu, ponieważ gaz płynny jest cięższy od powietrza i zbiera się na poziomie podłogi.

- Butla powinna być ustawiona w miejscu łatwo dostępnym, w pozycji pionowej i zabezpieczona przed przewróceniem.

Do podłączenia urządzenia z butłą należy zasto-• sować przewód gumowy. Przewód i reduktor powinny posiadać certyfikat.

Do podłączenia należy użyć końcówki na gaz płynny z uszczelką jak pokazano na 6.3.2.

1 - końcówka przyłączeniowa płyty
2 - uszczelka
3 - końcówka na gaz płynny G1/2"
4 - przewód elastyczny
5 - opaska zaciskowa

Po każdorazowym podłączeniu płyty do butli z ga-• zem należy sprawdzić szczelność po stronie wysokiego ciśnienia tj. szczelność zaworu na butli i podłączenie reduktora z butłą oraz jego działanie.

Szczelność wszystkich połączeń i zaworu na butli • można wstępnie sprawdzić smarując wymienione miejsca wodnym roztworem mydła, przy zwykłym ciśnieniu roboczym. Pojawienie się pęcherzy świadczy o ulatnianiu się gazu.

- Przewód nieszczelny powinien być natychmiast wymieniony. Zabrania się napraw nieszczelnego przewodu.

! UWAGA!

1. Niedopuszczalne jest sprawdzanie szczel-

PL

ności za pomocą otwartego płomienia (np. zapałką lub świecą). Grozi to wybuchem! Do sprawdzenia szczelności można użyć wody z mydłem.

Okresowo należy sprawdzać stan przewodu i 2. szczelność jego połączenia końcówkami.

6.4 Wymiana dysz

! UWAGA !

1. Przed wymianą dysz i przeprowadzeniem regulacji kurków, należy wyjąć wtyczkę przewodu z gniazda sieci zasilającej.
2. Podczas regulacji kurków nie wykręcać całkowicie iglicy.

W razie konieczności dostosowania płyty do zasilania innym rodzajem gazu, należy wymienić dysze i wypełnić etykietę zmiany gazu, która znajduje się w woreczku z instrukcją obsługi i kartą gwarancyjną. Po opisaniu, do jakiego rodzaju gazu płyta została przystosowana, etykietę przykleić na urządzeniu.

Wymiana dysz:

zamknąć kurek odcinający instalację gazową lub butlę od płyty,

– zamknąć wszystkie kurki płyty,
– płytę odłączyć od sieci elektrycznej
– zdjąć ruszty oraz nakrywki i kołpaki palników.
- odkręcić dotychczasowe dysze kluczem nasadowym nr 7 i wymienić je na nowe wg tabeli 2,
– założyć kołpaki i nakrywki palników,
– wyregulować kurki palników,
– sprawdzić szczelność połączeń.

6.5 Regulacja kurków

Regulacja kurka gazowego polega na ustawieniu płomienia oszczędnościowego palnika.

pokrętłem otworzyć przepływ gazu i zapalić re- – gulowany palnik,

• pokrętło ustawić na pozycji ♠ – płomień oszczędnościowy, a następnie nie zmieniając tej pozycji zdjąć je z trzpienia kurka,
  – śrubę regulacyjną „A” (6.5.1 i 6.5.2) obracać i obserwować płomień palnika; płomień ustawić na taką wysokość, aby nie zgasł przy lekkim przeciągu oraz przy szybkim przestawieniu kurka z płomienia pełnego na oszczędnościowy i odwrotnie,

regulację można uznać za prawidłową, gdy jądro – płomienia ma kształt stożka koloru zielono-nie-bieskiego o wysokości ok. 2 – 4mm, jeżeli w instalacji doprowadzającej gaz wystę—pują widoczne zmiany ciśnienia gazu, płomień oszczędnościowy należy ustawić przy niskim ci-śnieniu w instalacji tak, aby palnik nie zgasł podczas jego normalnego użytkowania, po wyregulowaniu kurków, założyć pokrętło i – zgasić płomień.

Zużycie gazu przy płomieniu minimalnym stanowi ok. 25% zużycia przy płomieniu pełnym.

6.6 Podłączenie płyty do instalacji elektrycznej

Płyty są wyposażone w przewód zasilający bez wtyczki. Wtyczkę powinien podłączyć wykwalifikowany instalator (6.6.1).

Gniazdo wtykowe instalacji elektrycznej powinno • być wyposażone w styk ochronny i nie może być usytuowane bezpośrdnio nad płytą.

Przed podłączeniem do sieci należy sprawdzić • czy:

napięcie w sieci odpowiada napięciu podanemu – na tabliczce znamionowej urządzenia, sieć elektryczna, do której ma być podłączona – płyta ma wystarczającą moc w porównaniu z maksymalną mocą pobieraną przez płytę, podaną na tabliczce znamionowej urządzenia.

UWAGA!

• Gniazdo wtykowe powinno być łatwo dostępne dla użytkownika.
• Prosimy zwrócić uwagę, aby przewód zasilający nie dotykał gorących palników.

7 Użytkowanie płyty grzejnej

7.1 Użytkowanie palników gazowych (7.1.1)

A - zapalacz iskrowy
B - końcówka termopary (zabezpieczenie przeciwwypływowe)

Nie należy zdejmować rusztów i stawiać naczyń • bezpośrednio na palnikach.

Tabela 2 Oznaczenia dysz

	2Ls 13mbar	2Lw 20mbar	2E 20mbar	3B/P 37mbar
Palnik mały AUX	Y100	X080	X072	047
Palnik średni SR	Y124	Z105	Z097	062
Palnik duży R	F2 160	Y130	Y118	080
Palnik potrójny TC	H2 2	F3 155	T139	093

PL

Nie otwierać zaworu instalacji gazowej lub zaworu • butli bez uprzedniego sprawdzenia, czy wszystkie kurki są zamknięte.

Zwrócić uwagę, aby zapalacze i końcówki termo-• par zawsze były czyste i suche, co zapewni ich prawidłowe działanie.

Nie dotykać gorących palników, rusztów i naczyń • z potrawami.

Nie uderzać w kurki, palniki, płytę grzejną, zapala-• cze i końcówki termopar.

Nie wolno zdmuchować palącego się palnika,•

Nie pozostawiać włączonych palników bez nadzo-ru.

W przypadku płyt z zabezpieczeniem przeciw-wypływowym należy pamiętać, aby po zapaleniu gazu dłużej przytrzymać wciśnięte pokrętło, celem zadziałania zabezpieczenia.

Prawidłowe i energooszczędne użytkowanie palników uzyskuje sie przez:

ustawienie odpowiedniej wielkości płomienia, – prawidłowy dobór naczyń. –

7.2 Dobór płomienia.

Przepływ gazu w poszczególnych palnikach otwie-ra się pokrętłami kurków gazowych. Przed włączeniem palnika należy upewnić się, czy pokrętło, które zamierzamy uruchomić odpowiada palnikowi, który chcemy zapalić. Przyporządkowanie palników do pokręteł pokazano na rys. 7.2.1.

Płomień nie powinien wychodzić poza dno naczy- nia. Wielkość płomienia zależy od pozycji pokrętła (7.2.2; 7.2.3; 7.2.4).

0 - palnik zgaszony (przepływ gazu zamknięty)

- płomień duży (pełny)

- płomień mały (oszczędnościowy)

- Płomienia dużego (7.2.3) należy używać do czasu zagotowania potrawy, a do dalszego gotowania należy go zmniejszyć i najlepiej ustawić na pozycji płomień oszczędnościowy (7.2.4). Wielkość płomienia należy regulować tylko w zakresie pomiędzy pozycją i (7.2.5).

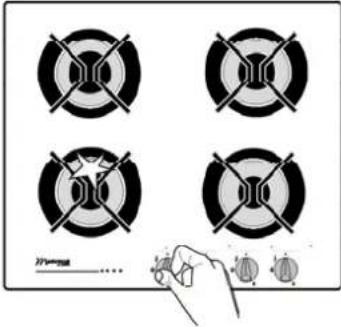

7.3 Zapalanie palników (7.3.1).

Kuchnie są wyposażone w urządzenie odcinające dopływ gazu do palnika po zaniku płomienia np. po zalaniu palnika potrawą.

• Pokrętło wybranego palnika nacisnąć do wyczuwalnego oporu, obrócić przeciwnie do kierunku ruchu wskazówek zegara, ustawić je na pozycji
  § i przytrzymać wciśnięte do czasu pojawienia się płomienia.
  – Po zapaleniu gazu zwolnić nacisk na pokrętło;

palnik powinien się palić,

- W płytach z zabezpieczeniem, po zapaleniu gazu pokrętło trzymać wciśnięte do oporu jeszcze ok. 5s celem zadziałania zabezpieczenia,

– Ustawić żądaną wielkość płomienia.

W razie przypadkowego zaniku płomienia zamknąć kurek palnika i nie ponawiać próby zapłonu przez co najmniej 1 minutę.

7.4 Gaszenie palników

Pokrętło obrócić zgodnie z kierunkiem ruchu wska- zówek zegara i ustawić je na pozycji „0”.

7.5 Zapalanie palników przy zasilaniu gazem płynnym z butli

Przed zapaleniem pierwszego palnika, otworzyć zawór na butli gazowej, a następnie zapalić palnik jak podano powyżej.

Przy zamykaniu dopływu gazu, przed zgaszeniem ostatniego palnika należy:

– zamknąć zawór na butli gazowej,

- po zgaszeniu płomienia zamknąć kurek tego palnika.

W czasie gdy płyta nie jest używana, zawór butli gazowej powinien być zamknięty.

7.6 Dobór naczyń

Naczynia do gotowania na płycie nie powinny być zbyt wysokie. Najlepiej gdy ich wysokość odpowiada 2/3 średnicy dna naczyń.

Średnica dna naczynia powinna być 2,5 – 3 razy • większa od korony palnika (7.6.1). Naczynia nie powinny wystawać poza ruszt a płomień nie powinien wychodzić poza dno naczynia (7.6.2).

Naczynia zawsze powinny być czyste i suche, po- nieważ wtedy dobrze przewodzą i zatrzymują cie- pło.

W czasie gotowania naczynia powinny być przy-• kryte pokrywkami, co zapobiegnie gromadzeniu się nadmiernej ilości oparów w pomieszczeniu kuchennym.

Minimalne średnice naczyń:

Dla palnika małego - φ 90mm
Dla palnika średniego - φ 120mm
Dla palnika dużego - φ 140mm
Dla palnika potrójnego - φ 140mm

8 Czyszczenie i konserwacja

UWAGA!

Przed przystąpieniem do mycia i czyszczenia płyty, wyjąć z gniazda wtyczkę przewodu zasilającego.

8.1 Czyszczenie płyty szklanej

Przystępując do czyszczenia płyty należy zdjąć z • niej ruszty i wierzchnie elementy palników.

Zanieczyszczone ruszty wymoczyć w ciepłej wo- dzie z detergentem, a następnie umyć i osuszyć.

Pokrętła czyścić łagodnymi płynami, nie zawierają- cymi środków ściernych.

Płytę szklaną należy czyścić regularnie, po każdym użyciu, używając do tego celu wyłącznie środków przeznaczonych do ceramiki szklanej oraz przestrzegać wskazówek producenta podanych na opakowaniu tych preparatów.

- Uniwersalne płyny i mleczka nie nadają się do czyszczenia płyty, gdyż pozostawiają smugi i pla-my.

Do czyszczenia płyty nie należy używać gruboziar-nistych środków rysujących powierzchnie, drucianych gąbek, agresywnych środków chemicznych i ostrych przedmiotów, myjki wysokociśnieniowej lub parowej, środków przeznaczonych do stosowania w zmywarce lub do czyszczenia piekarników.

Nie używać szorstkich środków czyszczących lub metalowych przedmiotów gdyż mogą porysować powierzchnię płyty, co może doprowadzić do po- pękania szkła.

Lekkie, nie przypalone zabrudzenia należy natychmiast wytrzeć miękka, wilgotną ściereczką z mikrofazy (8.1.1) a mocno zaschnięte zanieczyszczenia można usunąć za pomocą specjalnych skrobaków plastikowych lub metalowych, przeznaczonych do czyszczenia płyt ceramicznych. Następnie powierzchnie wytrzeć wilgotną ściereczką.

Powierzchnia płyty wokół palników zawsze powin- na być czysta, gdyż zanieczyszczenia gromadzące się w szczelinie pomiędzy kołpakami palników i obudową palników pogarszają spalanie mieszanki gazowej. Przy czyszczeniu płyty grzejnej nie dopuszczać do przedostania się wody pod płytę.

Specjalne środki czyszczące można nabyć w skle-pach z chemią gospodarczą, a skrobaki - w sklepach z akcesoriami AGD.

Płytę grzejną należy konserwować za pomocą środków ochrony i konserwacji, przeznaczonych do ceramiki szklanej, co zapobiegnie przywieraniu

zabrudzeń i ułatwi codzienną pielęgnację płyty.

8.2 Czyszczenie palników

UWAGA!

Palniki i zapalacze należy czyścić po każdorazowym zalaniu potrawą a także okresowo, usuwając z nich naloty i zanieczyszczenia.

Elementy palnika (8.2.1)

1 - nakrywka 4 - dysza
2 - kołpak 5 - zapalacz
3 - korpus 6 - termopara

- Zdjąć nakrywki i kołpaki palników, wymoczyć je w ciepłej wodzie z detergentem, a następnie każdą część palnika osobno umyć.

Elementy palników można myć gąbką lub szczoteczką, a do przetykania otworów płomieniowych można użyć stalowego drucika. Po umyciu sprawdzić, czy otwory płomieniowe są drożne.

Kołpaki należy myć po każdym zabrudzeniu aby • uniknąć trwałych plam.

Korpus w pobliżu dyszy zawsze powinien być czy-sty. Brud gromadzący się w pobliżu dyszy może spowodować jej zatykanie się a palniki mogą palić się słabym płomieniem lub w ogółe nie będą się palić.

Dysze przetrzeć pędzelkiem zwilżonym w rozpusz-• czalniku (8.2.2).

- Czyste elementy palników dokładnie osuszyć, gdyż zawilgocone mogą utrudnić zapalenie gazu lub spowodować jego nieprawidłowe spalanie. Po osuszeniu, elementy palników założyć w odwrotnej kolejności jak przy zdejmowaniu, zwracając przy tym uwagę, aby nie uszkodzić zapalaczy i końcówek termopar (8.2.3).

9 Usuwanie usterek

UWAGA!

Przed przystąpieniem do usuwania usterek, aby uniknąć możliwości porażenia prądem elektrycznym, płytę odłączyć od sieci elektrycznej.

W okresie gwarancji wszelkie naprawy poza niżej • wymienionymi powinien wykonać upoważniony zakład usługowy.

- Jeżeli podczas użytkowania urządzenia pojawią się problemy, należy sprawdzić na podstawie niżej podanych wskazówek, czy mogą Państwo samodzielnie je rozwiązać.

Problem Rozwiązanie
Iskrownik nie zapala gazu lub nie zawsze go zapala 9.1.1 9.1.2	Sprawdź, czy płyta jest podłączona do sieci elektrycznej. – Wyczyść i osusz elementy palnika i iskrownik. – Sprawdź, czy nakrywki palników i kołpaki są założone prawidłowo. – Naciskając z góry na nakrywkę palnika, potrzej ją o kołpak, obracając w prawo i w lewo (9.1.1).– Przetrzyj elektrodę iskrownika twardą szczoteczką lub delikatnie pilniczkiem (9.1.2).
Gaz w palniku nie zapala się Nie zalewać woda	– Sprawdź, czy nie doszło do zgniecenia przewodu gumowego, przy zasilaniu gazem płynnym z butli.Sprawdź, czy główny zawór gazu jest otwarty. – Sprawdź, czy butła gazowa nie jest pusta. –Jeżeli zainstalowano nową płytę lub wymieniono butlę z gazem na nową, wówczas należy powtarzać procedurę zapalania do momentu aż gaz dotrze do palnika.Sprawdź, czy dysza lub otwory płomieniowe w palniku nie są zanie- – czyszczone lub zalane. Jeżeli tak, przeczyść otwór dyszy używając szpilki lub igły. Do wyczyszczenia otworów w palniku użyj szczoteczki. Następnie wszystkie elementy osusz.
Przy zapalaniu jednego z palników iskrzą zapalacze wszystkich pozostałych palników płyty	Zjawisko normalneNaciśnięcie przycisku zapalacza wyzwala iskrę przy wszystkich palnikach.
Po ustawieniu pokrętła na pozycji płomień oszczędnościowy ⚠ - gaz gaśnie lub płomień jest za wysoki	– Unikaj przeciągów w pomieszczeniu kuchennym– Skontaktuj się z instalatorem w celu wyregulowania płomienia oszczędnościowego ⚠.
Niestabilny płomień	– Sprawdź, czy elementy palnika są czyste, suche i czy są prawidłowo założone.
Po zwolnieniu pokrętła gaśnie gaz	Masz płytę z zabezpieczeniem– ustaw pokrętło na duży płomień ⚠, naciśnij je, a po zapaleniu gazu, trzymaj jewciśnięte do oporu jeszcze przez kilka sekund.
Na płycie pojawiają się przebarwienia	– Płyte szklaną czyścić po każdym użyciu, specjalnym środkiem do płyt ceramicznych.– Zaschnięte zabrudzenia usuwać drewnianą łopatką lub specjalnym skrobakiem, a następnie płytę umyć środkiem do płyt ceramicznych. Gorące potrawy z zawartością cukru usuwać z pola natychmiast, używając skrobaka.
Uszkodzony przewód zasilający	Jeżeli przewód zasilający płyty ulegnie uszkodzeniu, to powinien go wymienić wytwórca lub specjalistyczny zakład naprawczy albo wykwalifikowana osoba, w celu uniknięcia zagrożenia.
UWAGA !Jeżeli po wykonaniu powyższych czynności urządzenie nadal nie działa, lub nie działa prawidłowo należy skontaktować się z infolinią tel. [phone] lub zgłosić naprawę w autoryzowanym punkcie obsługi serwisowej.

10 Środowisko

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/EC symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go odpowiednim jednostkom prowadzącym zbiórkę zużytego sprzętu elektrycznego i elektronicznego.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego składowania i przetwarzania takiego sprzętu.
