INSTRUKCJA OBSŁUGI PY-8228U Peiying

Dodatkowe informacje....26

Podstawowe operacje....27

System RDS....31

Obstuga radia....33

CD/SD/MMC/USB....34

MP3 WMA....37

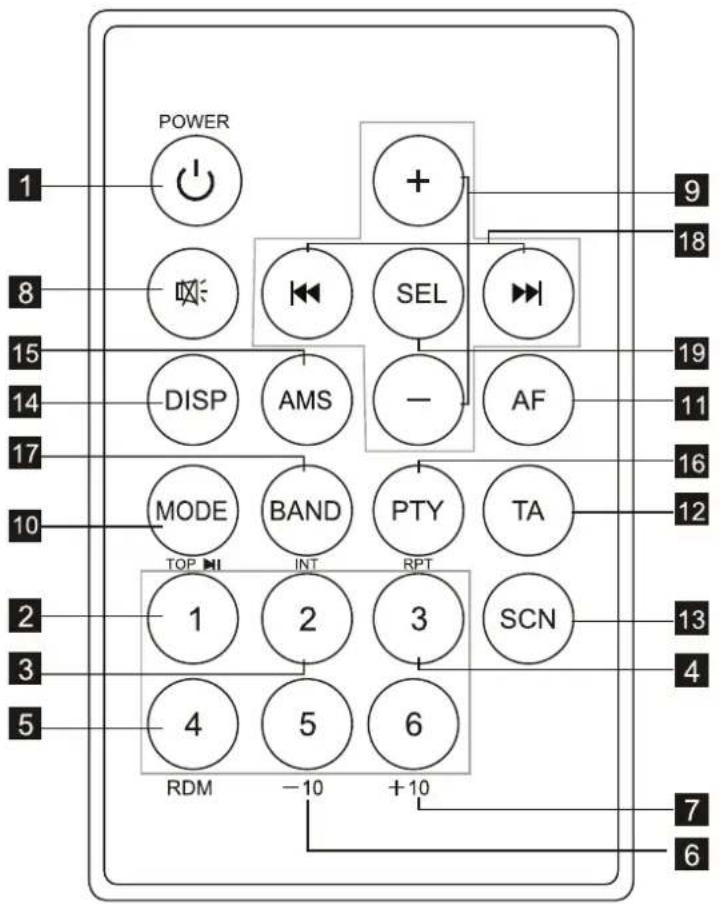

Pilot - objaśnienia przycisków....38

Specyfikacja....40

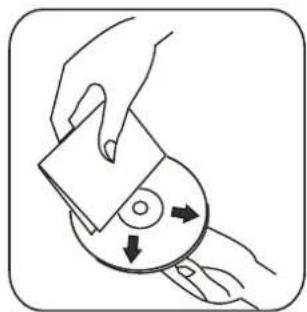

Przed odtwarzaniem płyt CD....41

Zainstaluj radio w taki sposób aby nie utrudniało w prowadzeniu pojazdu

Przed ostatecznym zainstalowaniem radia w kieszeni podłącz wszystkie przewody i włącz radio aby sprawdzić czy cały system nagłośnienia działa poprawnie.

Do poprawnej instalacji radia użyj dołączonych do niego akcesoriów, zastosowanie nieautoryzowanych komponentów może skutkować niepoprawnym działaniem radia.

Skonsultuj się z autoryzowanym serwisem twojego samochodu jeżeli instalacja radia wymaga dokonania modyfikacji w samochodzie np. wywiercenia otworów itp.

Zainstaluj radio w sposób solidny i bezpieczny aby nie wyrządziło nikomu krzywdy w przypadku np. awaryjnego hamowania.

Jeżeli radio będzie zainstalowane pod kątem większym niż 30° od poziomu, może nie funkcjonować optymalnie.

Nie instaluj radia w miejscach gdzie będzie narażone na nadmierne nagrzewanie np. narażone na bezpośrednie działanie promieni słonecznych, przy nawiewach ciepłego powietrza, w miejscach gdzie nadmiernie zbiera się kurz, brud.

INSTALAC

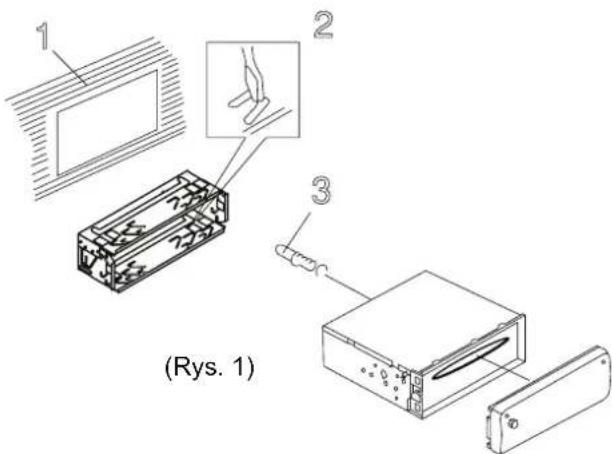

Instalacja urządzenia

1. Deska rozdzielcza samochodu
2. Kieszeń

Po zainstalowaniu kieszeni we wnęce, zabezpiecz ją przed wypadaniem przez odgięcie zaczepów

1. Śruba

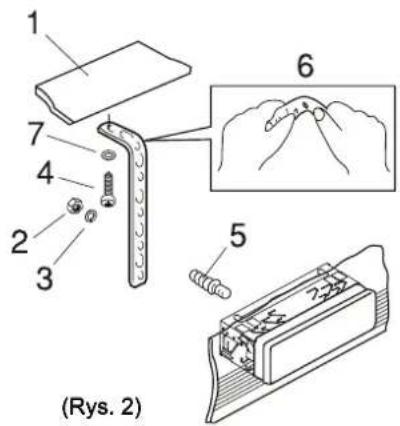

1. Deska rozdzielcza
2. Nakrętka (5mm)
3. Podkładka
4. Śruba
5. Śruba
6. Uchwyt
   Do przymocowania tylnej części radia użyj uchwytu (6). Uchwyt ten można łatwo wyginać ręką
7. Podkładka

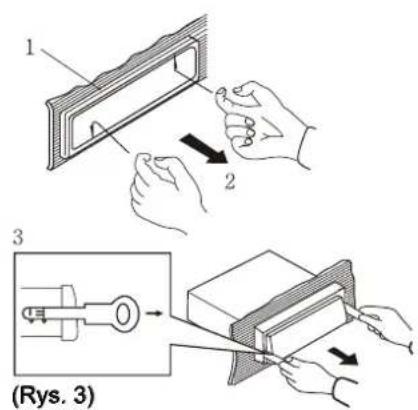

1. Ramka
2. Zlap palcami za brzeg ramki (jak na rysunku powyżej) i ją wyciągnij. Przy ponownym montażu zwrócić uwagę aby nie zamontować jej odwrotnie.
3. Radio
   Wsuń specjalne klucze (są w komplecie) w szczeliny po obu stronach radia, aż usłyszysz kliknięcie. Następnie pociągnij całość do siebie aby wyjąć radio.

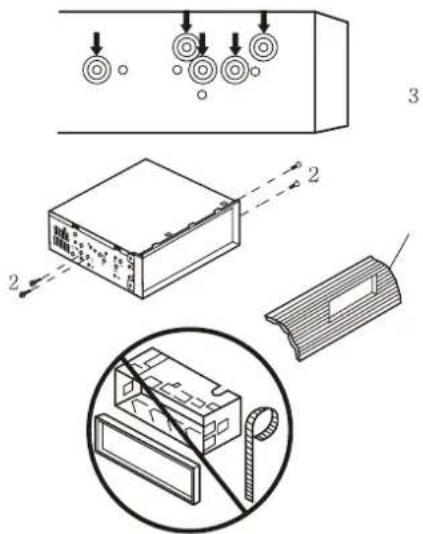

MONTAŻ RADIA W FABRYCZNEJ KIES

1. Wstaw radio aby otwory na śruby w radiu pokrywały się z otworami w kieszeni. Przymocuj radio za pomocą śrub po dwie po każdej stronie. Użyj śrub 5x5mm lub 4x5mm.
2. Šruby
3. Kokpit

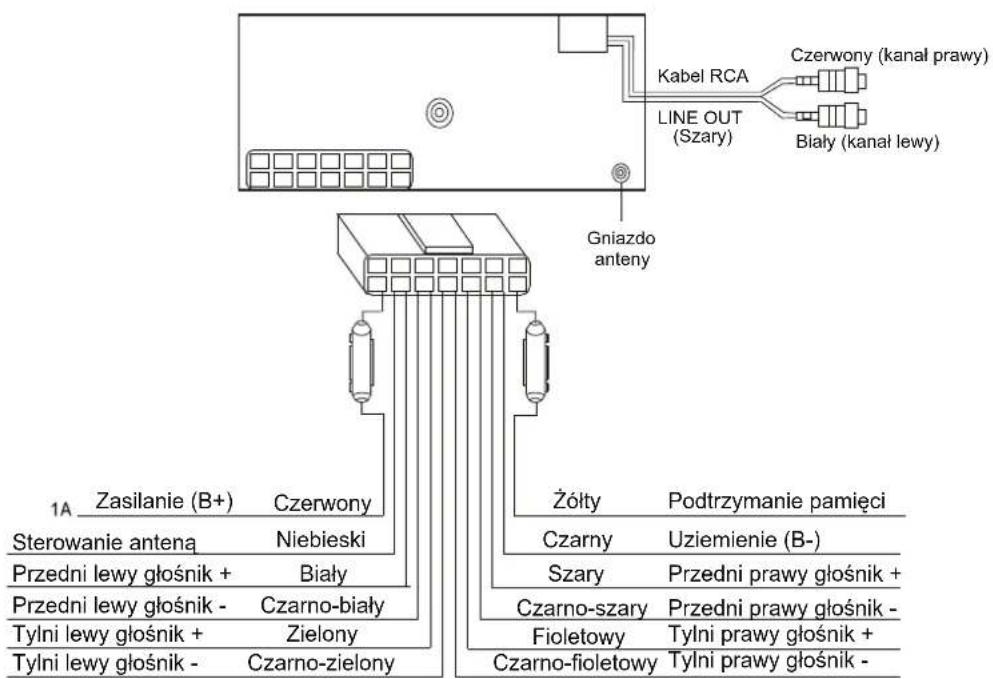

M PODŁĄCZENIA PRZEWODÓW

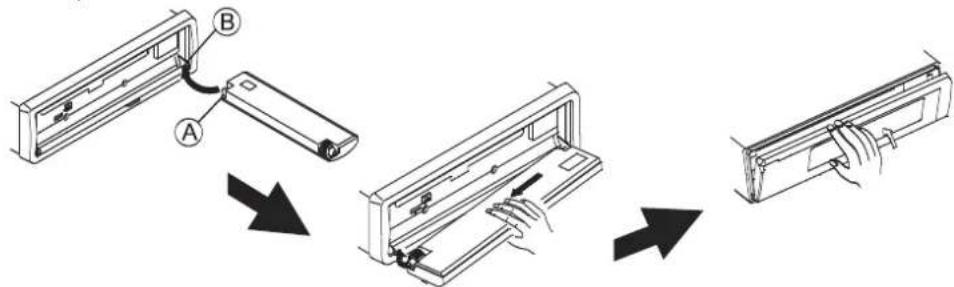

Aby założyć panel wsuń go prawidłowo w zatrzaski tak jak na rysunku. W przypadku niepoprawnego zamontowania panelu może nieprawidłowo działać wyświetlacz lub przyciski na panelu.

Wciśnij przycisk 3 (REL) znajdujący się na panelu na górze z lewej strony. Panel opuści się na dół.

WYJMOWAN

Gdy panel jest opuszczony do końca aby go wyjąć przesuń go w prawo a następnie pociągnij.

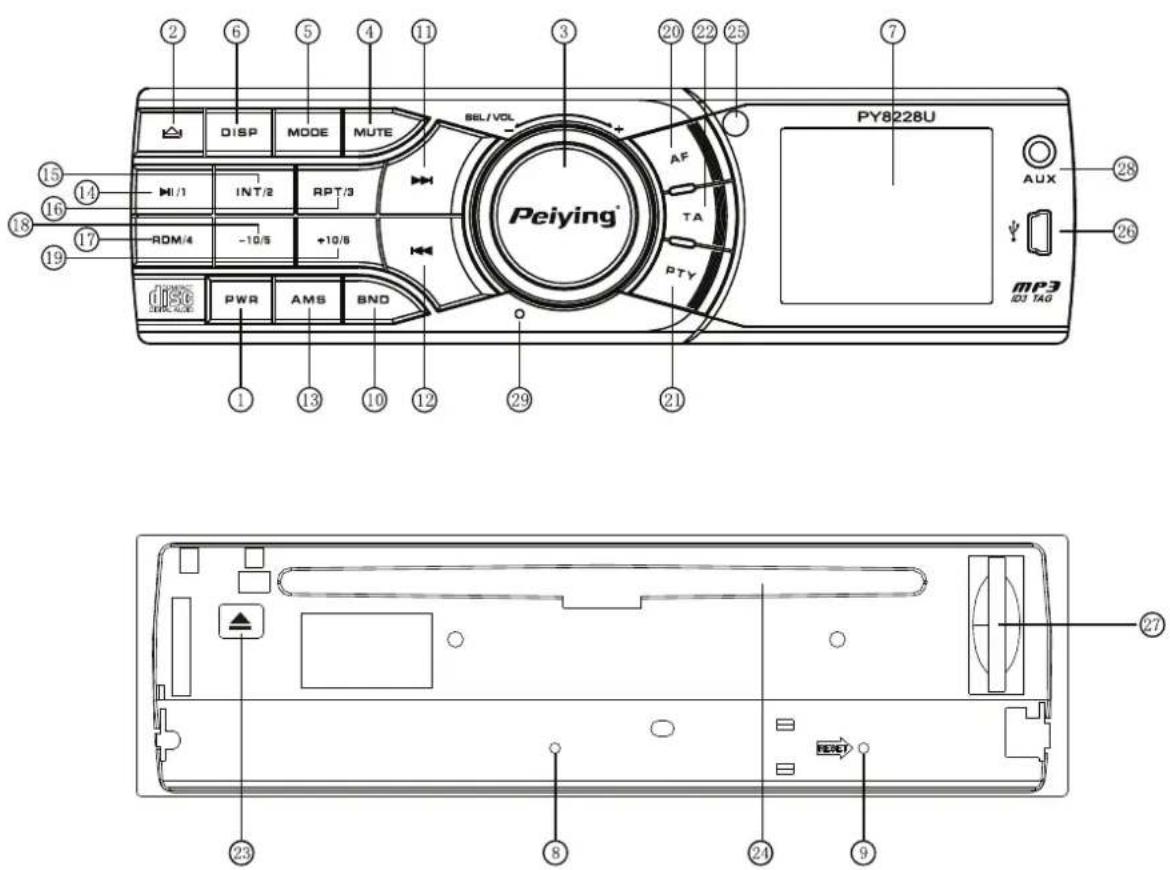

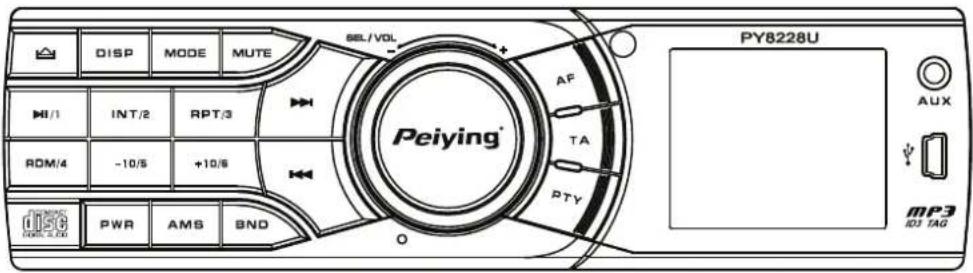

PANEL PRZEDNI OBJAŚNIENIA PR

1. Włącznik
2. Opuszczanie panelu
3. Regulacja poziomu dźwięku
4. Wyciszanie
5. Zmiana trybu pracy
6. Tryb wyświetlacza
7. Wyświetlacz LCD
8. Dioda LED
9. Reset
10. Przełącznik pasma
11. Strojenie / następny
12. Strojenie / poprzedni
13. Automatyczny zapis

14. Play / Pauza / CH 1

15. Intro, CH2

16. Powtarzanie, CH3
17. Odtwarzanie losowe, CH4
18. CH5
19. CH6
20. AF
21. PTY
22. TA
23. Wysunięcie płyty
24. Gniazdo CD
25. Odbiornik fal pilota
26. Mini USB connector
27. Gniazdo SD/MMC
28. Gniazdo AUX Jack
29. Mikrofon Bluetooth (opcjonalnie)

PODSTAWOEW OP

On/Off

Naciśnięcie jakiegokolwiek przycisku spowoduje włączenie jednostki.

Naciśnięcie i przytrzymanie przycisku POWER spowoduje wyłącznie radia.

Po wyłączeniu radia, aktualny poziom dźwięku jak również ustawienia radia zostaną zapamiętane. Po ponownym włączeniu radia ustawienia te zostaną przywrócone.

Zdejmowani

Naciśnij przycisk REL (2) abu opuścić i odłączyć panel

Dostrojenie dzwięku

a) Naciśnij przycisk (3) SELL aby przejść do ustawień według schematu:

Przez Przekręcenie gałki głośności w prawo lub lewo możesz wyregulować VOL/BASS/BAL/FAD. Aby przejść do wybranych ustawień naciśnij przycisk VOL.

Aby zmniejszyć, zwiększyć poziom dźwięku przekręć gałką VOL w lewo bądź w prawo.

Naciśnij raz przycisk VOL/SEL (3) i przejdź do trybu BAS. Za pomocą gałki VOL/SEL (3) ustaw żądany poziom niskich tonów.

Naciśnij dwa razy przycisk VOL/SEL (3) i przejdź do trybu TRE. Za pomocą gałki VOL/SEL (3) ustaw żądany poziom wysokich tonów.

Naciśnij trzy razy przycisk VOL/SEL (3) i przejdź do trybu BAL. Za pomocą gałki VOL/SEL (3) dostosuj żądany poziom balansu lewo - prawo

Naciśnij cztery razy przycisk VOL/SEL (3) i przejdź do trybu FAD. Za pomocą gałki VOL/SEL (3) dostosuj żądany poziom balansu przód - tył.

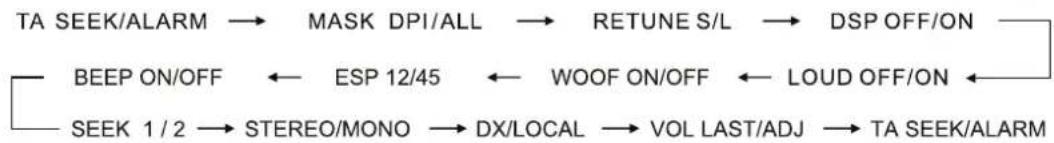

b) Naciśnij i przytrzymaj przez kilka sekundy przycisk (3) SELL aby przejść do dodatkowych ustawień, które przełącza się cyklicznie według schematu:

Przekręć pokrętło głośności aby wyregulować każde z ustawiań

TA SEEK,

-TA SEEK MODE

W przypadku gdy nowo zestrojona stacja nie odbiera sygnału TP przez kilka sekund, radio przełączy się na następna stronę która posiada sygnał TP ale inne PI

W przypadku utraty sygnału TS na aktualnie słuchanej stacji radio co określony czas „Returne Short” „Returne Long” szuka stacji z takimi samymi PI. W przypadku gdy stacja nie zostanie znaleziona po jednokrotnym przeszukaniu całego pasma, radio przełącza się na kolejną stację, która posiada sygnał TP

- TA ALARM

W tym trybie radio nie przełącza automatycznie stacji.

W przypadku gdy nowo zestrojona stacja niema sygnału TP przez kilka sekund, radio sygnalizuje to sygnałem dźwiękowym.

W przypadku utraty sygnału TP na aktualnie słychanej stacji, radio sygnalizuje to sygnałem dźwiękowym. Gdy nowo zaprogramowana stacja niema sygnału RDS, sygnał dźwiękowy jest wstrzymywany.

Stacje z silnym sygnałem

Częstotliwości alternatywne (które mają inny PI lub nie mają sygnału RDS) są maskowane podczas sprawdzania PI gdy radio wyszukuje częstotliwość alternatywną. Radio nie przeszukuj tych częstotliwości przez kilka minut

MASK DPI: ukrywa tylko te częstotliwości które mają inny PI

MASK ALL: ukrywa częstotliwości które mają inne PI oraz stacje nie nadające sygnału RDS

Określenie początkowego okresu automatycznego wyszukiwania TA (Traffic Announcement) Retune L: 120 sekund.

Retune S: 45 sekund.

Au

Tryb korektora dźwięku

Funkcja wzmacniająca poziom basu i sopranu na wyjściu.

Możliwe ustawienia LOUD ON, OF

Subwoof

Możliwe ustawienia OFF, ON

Sh

Zabezpieczenie przeciw wstrząsowe

Wybierz wartość dla płyt CD

Sygnały dźwiękowe radia podczas naciskania przycisków.

Możliwe ustawienia BEEP ON, OFF

SEEK1: Gdy funkcja SEEK1 jest aktywna, Automatyczne wyszukiwanie zostaje zatrzymane po wykryciu przez radio stacji, nawet gdy użytkownik wciąż naciska przycisk SEEK

SEEK2: Automatyczne wyszukiwanie nie jest zatrzymywane nawet gdy stacja zostaje wykryta a użytkownik trzyma wciśnięty przycisk SEEK. Po zwolnieniu przycisku wyszukiwanie zostaje zatrzymane po wykryciu stacji.

Gdy stacja ma słaby sygnał i jest zakłócana, można poprawić to poprzez wybranie trybu MONO

Tryb"local" tylko kanały z silnym sygnałem zostaną wyszukane przez radio w trybie wyszukiwania ręcznego. Na wyświetlaczu pojawi się napis LOC

Aby móc odbierać wszystkie kanały przełącz radio w tryb „Distant”

Funkcja ta pozwala ustawić poziom dźwięku po tym jak urządzenie zostało wyłączone a następnie włączone.

Wybierz VOL LAST jeśli chcesz aby poziom dźwięku po włączeniu radia był taki sam jak przed jego wyłączeniem.

opcja VOL ADJUST pozwala na wybranie poziomu dźwięku z jakim radio ma się włączać.

Wciśnij przycisk Mute (4) aby wyciszyć dźwięk. Wciśnij go ponownie aby przywrócić normalny poziom dźwięku

Aby przełączyc tryb pracy wciśnij przycisk MOD (5):

- Tuner (radio)

- CD (MP3, CD) - aby przejść do tego trybu w urządzeniu musi znajdować się płyta CD.

- Karta SD - aby przejść do tego trybu w urządzeniu musi znajdować się karta SD.

- USB - aby przejść do tego trybu w urządzeniu musi znajdować się urządzenie USB.

- AUX

Wciśnij przycisk DISP (6) aby zmienić tryb wyświetlania.

- po wciśnięciu DISP czas na wyświetlaczu jest wyswietlany przez 5s, następnie wyświetlacz przechodzi do standardowego trybu (katalog, nazwa pliku...) chyba że przycisk (6) zostanie ponownie naciśnięty.

- gdy na wyświetlaczu wyświetlany jest czas możesz włączyć funkcję ustawienia zegara: wciśnij i przytrzymaj 1s przycisk DISP, godzina na wyświetlaczu będzie migać. Za pomocą pokrętła regulacji dźwięku bądź przycisków +/- znajdujących się na pilocie ustaw godzinę.

LCD

Pokazuj aktualną częstotliwość oraz włączone funkcje.

Dioda LED

Gdy panel jest zdjęty dioda LED miga

PRZYCISK RESETU

Przycisk reset(9) znajduje się pod panelem, aby go wcisnąć użyj cienkiego przedmiotu np. długopisu. Nie używaj ostrych przedmiotów aby nie uszkodzić urządzenia.

Wciśnij reset:

• po zainstalowaniu radia gdy już wszystkie przewody są podłączone,
• gdy nie działają wszystkie funkcje,
• gdy na wyświetlaczu pokazuje się błąd.

Uwaga: Gdy pomimo wciśnięcia reset-u radio nie działa, przemyj szmatką namoczona w spirytusie styki w panelu radia.

RDS

Aby włączyć /wyłączyć funkcję AF wciśnij przycisk AF (20). Funkcja aktywuje się gdy odbierana stacja ma słaby sygnał. Gdy funkcja AF jest włączona funkcje SEEK, SCAN, AUTO, MEMORY wyszukują tylko stacji z RDS-em.

kontrolka	Objaśnienie
AF ON	AF ON MODE, sygnał RDS jest odbierany
AF OFF	AF OFF MODE
AF miga	AF ON MODE, sygnał RDS nie jest odbierany

- użyj przycisku PTY (21) aby wybrać określony typ programu.

Po wciśnięciu PTY, ostatni typ programu jest wyświetlany. Jeżeli w przeciągu 2s nie będzie wciśnięty przycisk z żądanym PTY, zostanie odszukany ostatnio zapamiętany PTY. Radio zacznie wyszukiwać określonych informacji. Jeżeli określone audycje nie zostaną znalezione, funkcja PTY automatycznie się wyłączy.

W pamięci są zapisane dwa typy programów SPEECH i MUSIC

Wciśnij raz PTY aby wybrać MUSIC wciśnij dwa razy PTY aby wybrać SPEECH.

Przyciski M1-M6 znajdujące się na pilocie mogą być użyte do wyboru żądanego typu programu:

M1 - pop, rock, M2 - easy light, M3 - classic, inne, M4 - jazz, country, M5 - narodowe, stare, M6 - Folk.

M1 - Informacje, sport, edukacja, M2 - dramat, kultura, nauka, M3 - pogoda, finanse, M4 - dziecięce, społeczne, religijne, M5 - wypoczynkowe, M6 - dokument.

TA: komunik

TP/TA (Traffic Programme/Traffic Annoucement) TP przycisk (9) informuje nas, że stacja przygotowuje i nadaje serwisy dla kierowców, a sygnał TA jest nadawany w czasie takiego programu (następuje wtedy dodatkowo zmiana PTY na "Traffic"). Jeśli chcemy, gdy ostatnio odbierana stacja nada sygnał TA, odbiornik na czas programu zatrzyma odtwarzanie płyty, by po zakończeniu programu kontynuować poprzednio wykonywaną czynność.

Podczas nadawania komunikatów drogowych, niezależnie od trybu, komunikaty są odbierane. Jeżeli poziom dźwięku jest poniżej 20, jest automatycznie zwiększany do 20, a po zakończeniu transmisji jest automatycznie przywracany do poprzedniego poziomu. Jeżeli poziom dźwięku przestroił się na czas nadawania komunikatu, w tym momencie tylko poprzednie ustawienie poziomu dźwięku jest dostępne.

Gdy funkcja TA jest włączona, funkcje SEEK, SCAN, AUTO MEMORY są dostępne.

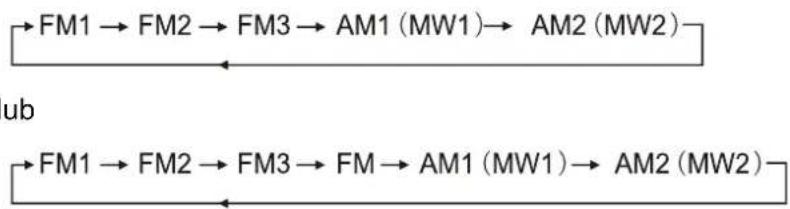

Wybór

Podczas trybu radia wielokrotnie naciśnij przycisk BND (6) w celu przełączania pasma według schematu poniżej:

Naciśnij przez krótko przycisk (11) Strojenie+ lub (12) Strojenie - w celu ręcznego dostrojenia stacji. Naciśnięcie i przytrzymanie przez kilka chwil przycisku (11) lub (12) spowoduje uruchomienie funkcji automatycznego strojenia stacji.

Automatyczne zapis st

- Automatyczne zapis stacji

Podczas trybu radia naciśnij i przytrzymaj przez kilka sekund przyciskAMS (13) w celu aktywacji automatycznego wyszukiwania stacji, 6 najsilniejszych stacji zostanie zapisanych w pamięci.

- strojenie programowe

Wciśnij przycisk AMS(13) krótko aby zestroić aktualną stację. Gdy poziom sygnału jest większy od poziomu progowego zatrzymania, radio zatrzyma się na kilka sekund na tej wartości z wyłączonym wyciszeniem, po czym ponownie rozpocznie przeszukiwanie.

Naciśnij jeden z przycisków numerycznych (14-19)

1) Tryb radia

M1\~M6

- Aby wybrać wcześniej zaprogramowaną stację wciśnij szybko (<1s) przycisk 1-6

- Aby zapisać aktualną częstotliwość do pamięci wciśnij i przytrzymaj przycisk 1-6 2) Tryb CD/MP3/ FLASH MP3

Play / pauza

Wciśnij przycisk (14) aby rozpocząć odtwarzanie / włączyć pauzę. Podczas pauzy wskaźnik dysku na wyświetlaczu miga.

Top - wciśnij i przytrzymaj przycisk aby zacząć odtwarzanie od pierwszego utworu INT

Funkcja intro. Wciśnij przycisk (15) radio będzie odtwarzać po 10s każdego utworu. Po odtworzeniu wszystkich zacznie normalnie odtwarzać utwory zaczynające się od miejsca w którym funkcja została włączona

CD

Radio obsługuje CD/CD-R/RW zgodne z formatami CDDA/MP3/WMA

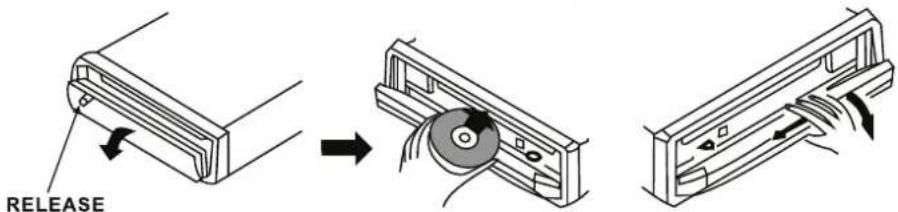

Wkładanie/wyjmowanie płyty

1. Włącz radio.
2. Włóż dysk CD zadrukowaną stronę do góry.
3. Naciśnij przycisk EJECT (23) aby wyjąć płytę.

Radio obsługuje format plików: MP3/WMA ID3. Opuść przedni panel. Ostrożnie włóż kartę SD/MMC do gniazda kart znajdującego się na wewnętrznym panelu. Podnieś panel przedni, radio zacznie automatycznie odtwarzać zawartość karty SD/MMC

Ostrożnie podłącz użadlenie USB do adaptera kabla USB, a następnie podłącz kabel USB do gniazda mini USB znajdującego się na przednim panelu urządzenia

1. Obsługa kart SD/MMC
2. FAT 12/ FAT 16/ FAT 32
3. FAT 12/16 (maksymalna liczba katalogów 200, plików 500)
4. FAT 32 (maksymalna liczba katalogów 200, plików 500)
5. Standard nazwy plików, katalogów 32bajtów
6. TAG (ID3 tag 2.0)
7. Tytuł/artysta/ album: 32bajtów
8. Brak wsparcia dla uniwersalnego czytnika pamięci.
9. Obsługa USB 2.0

Standard 2.0 Pojemność: do 4GB

Pojemność: do 4GB

Ze względu na ogromną różnorodność kart SD/MMC i ich niekiedy bardzo specyficzne funkcje, producent nie może zagwarantować, że wszystkie urządzenia będą rozpoznawalne, ani że wszystkie operacje, które są możliwe w teorii, faktycznie będą działały.

ID3 Tag

Radio obsługuje ID3 Tag w wersji 2.0, Jeśli jakiś plik mp3 posiada informacje ID3 tag, zostaną one wyświetlone na LCD, Jeżeli jednak nie posiada na wyświetlaczu nic się nie wyświetli. Informacje ID3 Tag mogą zawierać pliki, foldery, albumy, lub dane antysty

Następny/Poprzedni utwór

Aby przejść do następnego bądź poprzedniego utworu naciśnij przycisk NEXT/PREVIOUS (11, 12). Przytrzymanie przycisku dłużej niż sekundę spowoduje przewinięcie do przodu bądź do tyłu obecnie odtwarzanego utworu.

Play/pauza

Aby zatrzymać odtwarzanie naciśnij przycisk PAUSE (14), aby wznowić odtwarzanie naciśnij ponownie przycisk (14)

Intro (podgląd wszystkich utworów)

Gdy przycisk INT (15) jest włączony na ekranie pali się napis INT ON, kilka pierwszych sekund każdego utworu z płyty jest odtwarzanych. Naciśnięcie ponownie przycisku powoduje powrót radia do normalnego trybu odtwarzania utworów.

Powtarzanie

Po naciśnięciu przycisku RPT (16) na wyświetlaczu zapala sie napis RPT ON, odtwarzanie wybranego utworu będzie stale powtarzane, aż do momentu gdy funkcja RPT nie zostanie wyłączone poprzez ponowne naciśnięcie przycisku (!6)

Odtwarzanie losowe

Po naciśnięciu przycisku RDM (17) na wyświetlaczu zapala sie napis RDM ON, a każdy utwór z nośnika jest odtwarzany w przypadkowej kolejności. Aby wyłączyć tryb odtwarzania losowego należy ponownie nacisnąć przycisk (17).

Wyszykiwanie plików Mp3

1. Wyszukiwanie po ścieżce:

2. Naciśnij przycisk AMS (13) aby aktywować tryb wyszukiwania plików po ścieżce.

3. Naciśnij gałkę VOL, pierwszy znak zacznie migać.
4. Pokręć gałką w prawo bądź w lewo aby ustawić pierwszy znak.
5. Naciśnij gałkę aby zatwierdzić pierwszy znak i przejść do 2, i 3.

6. Po wprowadzeniu i zatwierdzeniu 3 znaku wybrany utwór zostanie automatycznie odtworzony.

7. Wyszukiwanie po strukturze:

8. Naciśnij przycisk AMS (13) dwa razy aby aktywować tryb wyszukiwania plików w strukturze katalogów.

9. Naciśnij gałkę VOL, pierwszy katalog na liście zostanie wyświetlony.
10. Pokręć gałką w prawo bądź w lewo aby wybrać interesujący cię katalog.
11. Naciśnij gałkę ponownie aby przejść do katalogu, pierwszy utwór na liście z katalogu zostanie wyświetlony.
12. Pokręć gałką w prawo bądź w lewo aby wybrać interesujący cię utwór.

13. Potwierdź swój wybór poprzez naciśnięcie przycisku VOL, wybrany utwór zostanie automatycznie odtworzony.

14. Wyszukiwanie po nazwie:

15. Naciśnij przycisk AMS (13) trzy razy aby aktywować tryb wyszukiwania plików po nazwie.

16. Naciśnij gałkę VOL, pierwszy znak „A” zostanie wyświetlony.
17. Pokręć gałką w prawo bądź w lewo aby wybrać interesującą ci literę alfabetu
18. Naciśnij przycisk VOL przez 2 sekundy
19. Piosenki które mają taką samą nazwę zostaną wyświetlone
20. Pokręć gałką w prawo lub w lewo aby wybrać interesujący cię utwór z listy wyszukanych plików.

21. Naciśnij przycisk VOL, a wybrany utwór zostanie natychmiast odtworzony.

22. MP3 jest skrótem od MPEG Audio Layer 3 i odnosi się do standardowej technologii kompresji dźwięku.

23. Produkt ten pozwala na odtwarzanie plików MP3 z płyt CD-ROM, CD-R, CD-RW.
24. Urządzenie odczytuje pliki MP3 zapisane w formacie ISO 9660. Jednakże nie obsługuje danych zapisanych metodą packet write.
25. Urządzenie nie może odczytać plików MP3 których rozszerzenie jest inne niż „.mp3"
26. Jeżeli odtwarzasz pliki inne niż MP3 lecz mające rozszerzenie „mp3" możesz słyszeć zakłócenia, trzaski etc..
27. Maksymalna liczba poziomów łączniei 2katalegiemą głównym liczba plików i folderów na dysku wynosi 256
28. Urządzenie może nie odtworzyć utworów w kolejności z jaką zostały one nagrane na płytę
29. Jeżeli płyt audio zawiera również pliki mp3 urządzenie odtworzy tylko ścieżki audio.
30. Podczas odtwarzania dysku nagranego z transmisją 8 kbps lub „VBR” czas odtwarzania utworu nie będzie wyświetlany poprawnie, jak również funkcja intro może nie działać prawidłowo.
    „VBR” Variable Bit Rate - zmienna szybkość transmisji bitów.
31. Urządzenie obsługuje format plików WMA. ?Jednakże wyświetlanie tagów ID3 dla formatu WMA nie jest gwarantowane, zależy to od wersji i alfabetu.
32. WMA (Windows Media Audio) - format kompresji dźwięku, stworzony przez Microsoft Corporation.

Uwagi na temat tworzenia własnych p

• Aby cieszyć się wysokiej jakości dźwiękiem, zalecamy konwersje do plików MP3 o stałej szybkość transmisji bitów 128kbps i częstotliwości próbkowania 44.1kHz.
• Nie zapisuje na dysk więcej niż 256 plików.
• Dla iso 9660 maksymalna liczba poziomów łącznie z katalogiem głównym wynosi 8.
• Gdy używany jest dysk CD-R, odtwarzanie jest możliwe tylko dla dysków, które zostały zamknięte.
• Upewnij się że gdy wypalasz plik MP3 na płytach CD-R lub CD-RW, nagrywasz je jako dysk z danymi a nie jako dysk audio.
• Nie powinno zapisywać innych plików razem z plikami MP3 bądź niepotrzebnych folderów, w przeciwnym razie czas startu odtwarzania utworów może wydłużzyć się.
• Dla niektórych płyt CD-R/RW w zależności od jakości produktu dane mogą być nie poprawnie nagrane. W takim wypadku dane mogę być nie poprawnie reprodukowane. Zaleca się stosowanie wysokiej jakości płyt CD-R, CD-RW
• Wyświetlanie do 16 znaków dla nazwy albumu lub ścieżki, wymagany ID3 tag 1.x
• Urządzenie może nie odtworzyć utworów w kolejności z jaką zostały one nagrane na płytę.

nie powinno się pisać nie pliki mp3 lub niepotrzebne foldery wraz z plików mp3 na dysku w przeciwnym razie trwa długo, aż urządzenie zaczyna grać

1 Włącznik
2 Pauza, play, klawisz numeryczny
3 Przycisk wprowadzenie, klawisz numeryczny
4 Powtórz, klawisz numeryczny
5 Odtwarzanie losowe, klawisz numeryczny
6 Klawisz numeryczny
7 Klawisz numeryczny
8 Wyciszenie
9 Regulacja poziomu dźwięku

10 Przełącznik trybu pracy
11 AF (RDS)
12 TA (RDS)
13 Scan
14 Display
15 AMS
16 PTY (RDS)
17 Zmiana pasma
18 Strojenie, wybór ścieżki
19 Ustawienia dźwięku

WYMIANA BATERII

Gdy skróci się zasięg działania pilota lub całkiem przestanie funkcjonować, należy wymienić baterie w pilocie na nową typu CR2025. Podczas wymiany zwrócić uwagę na polaryzację baterii.

1. Zdejmij Pokrywkę pilota 1

1. Włóż nową baterię, plusem do góry

Zasilanie: DC 12V, Uziemienie na minusie

Impedancja 4 Ohms

Maksymalna moc wyjściowa: 45W ✗ 4

Wymiary : 178 x 163x 50mm (W x D x H) 178 x 163x

Max pobór prądu: 10A

Niskie tony (100Hz): +10dB / -10dB

Wysokie tony (100KHz): +10dB-1/-10dB

S/N: ponad 60dB

Separacja kanałów: ponad 60dB

Pasmo przenoszenia: 20Hz - 20KHz

Pasmo: 87.5 - 108MHz

IF 10.7MHz

Czułość (S/N=30dB): 12dBu

Separacja stereo: >30dB

Pasmo: 522 - 1620KHz

IF 450KHz

Czułość (S/N=20dB): <42dBu

Uwaga:

Specyfikacja może ulec zmianie bez wcześniejjszego powiadomienia.

Przed odtworzeniem płyty przetrzyj ją czystą, miękką, bez pyłkową ścierką.

Zawsze wkładaj płytę etykieta do góry.

Jeżeli płyta jest włóżona etykietą do dołu, może uszkodzić urządzenie.

Uwaga: Jeżeli w gnieżdzie płyt znajduje się już płyta CD, nie próbuj wkładać drugiej. Może to uszkodzić urządzenie

Zawsze chwytaj płytę za brzegi. Aby utrzymać płytę w czystości nie dotykaj niezadrukowanej strony. Odkładaj płytę następująco:

Nie przyklejaj żadnych nalepek lub karteczek na płytę.

Nie zostawiaj płyty bezpośrednio na słońcu lub przy źródle ciepła. Nie zostawiaj płyty w samochodzie zaparkowanym bezpośrednio na słońcu, samochód w takich warunkach bardzo się nagrzewa

Uwaga: do czyszczenia nie używaj środków chemicznych. Dostępne w sprzedaży środki czyszczące w aerozolu mogą zniszczyć urządzenie.

W przypadku wystąpienia jakichkolwiek problemów z urządzeniem, na początku sprawdź poprawność podłączenia przewodów. Jeżeli kłopoty z urządzeniem nie znikną po prześledzeniu poniższej listy skontaktuj się z serwisem.

Brak zasilania	Wyłączona stacyjka	Przekręć kluczyk w stacyjce
	Spalony bezpiecznik	Wymień bezpiecznik
Nie można włożyćwyjąć płyty	Jedna płyta już jest w odtwarzaczu	Wyjmij najpierw poprzednią płytę
	Płyta wkładana odwrotnie	Wkładaj płyty nadrukiem do góry
	Płyta jest zabrudzona lubuszkodzona	Wyczyść płytę lub włóż nową
	Temperatura w samochodziejest za wysoka	Przewietrz samochód abytemperatura spadła donormalnego poziomu
	Kondensacja	Wyłącz odtwarzacz na ok. godzinęi spróbuj ponownie
Brak dźwięku	Dźwięk jest wyciszony	Ustaw poziom dźwięku
	Kable podłączone niewłaściwie	Sprawdź podłączenie przewodów
Dźwięk przerywa	Radio zainstalowane pod kątempowyżej 30°	Zainstaluj poprawnie radio
	Płyta jest mocno zabrudzonalub uszkodzona	Wyczyść płytę lub włóż nową
Przyciski nie działają	Niepoprawnie działa komputer	Wciśnij przycisk RESET, założpoprawnie panel
Radio lub automatycznewyszukiwanie nie działa	Antena jest niepoprawniepodłączona	Poprawnie podłącz antenę
	Sygnał jest za słaby Ustaw stację ręcznie

Prawidłowe u

produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddziełenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produkt, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produkt nie należy usuwać razem z innymi odpadami komerojnymi.

Peiying®

PY8228U

INSTRUCTIUNI DE UTILIZARE

CD / MP3 /RDS/ RECEPTOR USB / SD / MMC SLOT

Instalare....46

Panoul frontal....49

kontrolka	Objaśnienie
AF ON	AF ON MODE, sygnał RDS jest odbierany
AF OFF	AF OFF MODE
AF miga	AF ON MODE, sygnał RDS się jejst do bolderany
