INSTRUKCJA OBSŁUGI SB 501-1 EINHELL

Instrukcja obsługi Wiertarka kolumnowa

Prosimy rozłożyć instrukcję na stronach 2-5

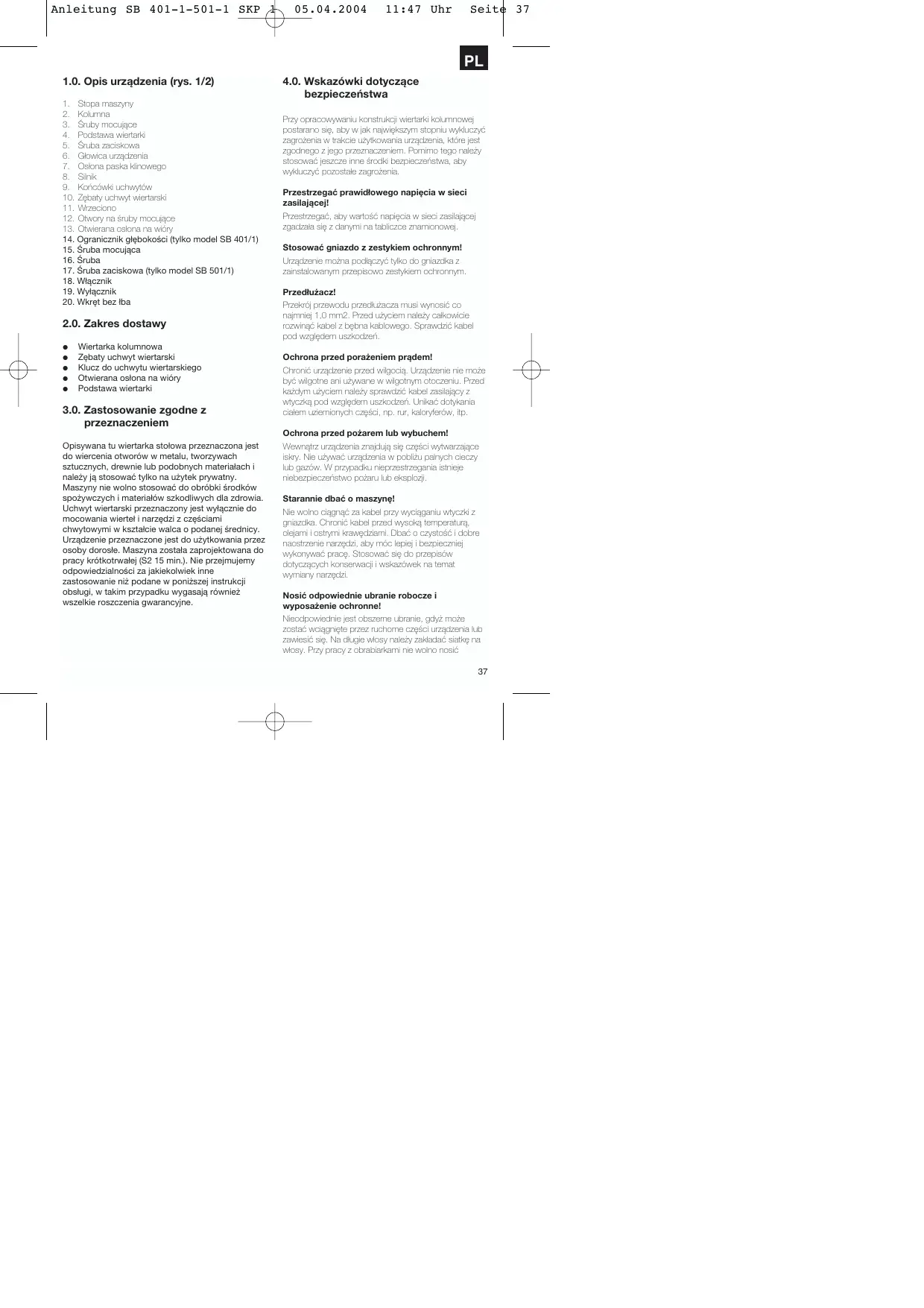

1.0. Opis urządzenia (rys. 1/2)

4. Podstawa wiertarki

6. Głowica urządzenia

7. Osłona paska klinowego

9. Końcówki uchwytów

10. Zębaty uchwyt wiertarski

12. Otwory na śruby mocujące

13. Otwierana osłona na wióry

14. Ogranicznik głębokości (tylko model SB 401/1)

17. Śruba zaciskowa (tylko model SB 501/1)

Wiertarka kolumnowa Zębaty uchwyt wiertarski Klucz do uchwytu wiertarskiego Otwierana osłona na wióry Podstawa wiertarki 3.0. Zastosowanie zgodne z przeznaczeniem 4.0. Wskazówki dotyczące bezpieczeństwa Przy opracowywaniu konstrukcji wiertarki kolumnowej postarano się, aby w jak największym stopniu wykluczyć zagrożenia w trakcie użytkowania urządzenia, które jest zgodnego z jego przeznaczeniem. Pomimo tego należy stosować jeszcze inne środki bezpieczeństwa, aby wykluczyć pozostałe zagrożenia. Przestrzegać prawidłowego napięcia w sieci zasilającej! Przestrzegać, aby wartość napięcia w sieci zasilającej zgadzała się z danymi na tabliczce znamionowej. Stosować gniazdo z zestykiem ochronnym! Urządzenie można podłączyć tylko do gniazdka z zainstalowanym przepisowo zestykiem ochronnym. Przedłużacz! Przekrój przewodu przedłużacza musi wynosić co najmniej 1,0 mm2. Przed użyciem należy całkowicie rozwinąć kabel z bębna kablowego. Sprawdzić kabel pod względem uszkodzeń. Ochrona przed porażeniem prądem! Chronić urządzenie przed wilgocią. Urządzenie nie może być wilgotne ani używane w wilgotnym otoczeniu. Przed każdym użyciem należy sprawdzić kabel zasilający z wtyczką pod względem uszkodzeń. Unikać dotykania ciałem uziemionych części, np. rur, kaloryferów, itp. Ochrona przed pożarem lub wybuchem! Opisywana tu wiertarka stołowa przeznaczona jest do wiercenia otworów w metalu, tworzywach sztucznych, drewnie lub podobnych materiałach i należy ją stosować tylko na użytek prywatny. Maszyny nie wolno stosować do obróbki środków spożywczych i materiałów szkodliwych dla zdrowia. Uchwyt wiertarski przeznaczony jest wyłącznie do mocowania wierteł i narzędzi z częściami chwytowymi w kształcie walca o podanej średnicy. Urządzenie przeznaczone jest do użytkowania przez osoby dorosłe. Maszyna została zaprojektowana do pracy krótkotrwałej (S2 15 min.). Nie przejmujemy odpowiedzialności za jakiekolwiek inne zastosowanie niż podane w poniższej instrukcji obsługi, w takim przypadku wygasają również wszelkie roszczenia gwarancyjne. Wewnątrz urządzenia znajdują się części wytwarzające iskry. Nie używać urządzenia w pobliżu palnych cieczy lub gazów. W przypadku nieprzestrzegania istnieje niebezpieczeństwo pożaru lub eksplozji. Starannie dbać o maszynę! Nie wolno ciągnąć za kabel przy wyciąganiu wtyczki z gniazdka. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami. Dbać o czystość i dobre naostrzenie narzędzi, aby móc lepiej i bezpieczniej wykonywać pracę. Stosować się do przepisów dotyczących konserwacji i wskazówek na temat wymiany narzędzi. Nosić odpowiednie ubranie robocze i wyposażenie ochronne! Nieodpowiednie jest obszerne ubranie, gdyż może zostać wciągnięte przez ruchome części urządzenia lub zawiesić się. Na długie włosy należy zakładać siatkę na włosy. Przy pracy z obrabiarkami nie wolno nosić

biżuterii. Koniecznie nosić okulary ochronne. W przypadku nieprzestrzegania może dojść do zranienia oczu. Utrzymywać porządek w miejscu pracy! Nieporządek w miejscu pracy prowadzi łatwo do wypadków. Nie pozostawiać narzędzi, przedmiotów lub przewodów leżących w pobliżu stanowiska pracy: niebezpieczeństwo potknięcia! Zadbać o wystarczające oświetlenie. Zwrócić uwagę na inne osoby! Podczas użytkowania urządzenia zwrócić uwagę na inne osoby, a zwłaszcza na dzieci, których nie wolno dopuszczać do stanowiska pracy. Nie pozwalać nikomu na dotykanie urządzenia lub przewodu. Sprawdzać urządzenie pod względem uszkodzeń! Przed użyciem urządzenia należy sprawdzić elementy zabezpieczające, osłony lub lekko uszkodzone części, czy funkcjonują bez zastrzeżeń. Sprawdzać regularnie przewód zasilający urządzenie. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie wymagania, aby zapewnić prawidłową eksploatację. Uszkodzone elementy zabezpieczające, osłony i części muszą zostać fachowo naprawione lub wymienione w autoryzowanym warsztacie serwisowym, o ile nie podano inaczej w instrukcji obsługi. Nie używać elektronarzędzi, jeżeli nie działa ich włącznik / wyłącznik. Ostrzeżenie! Używanie innych narzędzi lub osprzętu niż podane w poniższej instrukcji obsługi może oznaczać niebezpieczeństwo obrażeń użytkownika. Przechowywać bezpiecznie urządzenia! Należy przeczytać instrukcję obsługi i stosować się do podanych w niej zaleceń. Nieużywane urządzenia należy przechowywać w suchym, zamykanym na klucz i niedostępnym dla dzieci pomieszczeniu. 5.0. Dane techniczne Nie przeciążać urządzenia! Pracować tylko w podanym zakresie mocy. Do ciężkich prac nie stosować maszyn o małej mocy. Nie używać elektronarzędzi do celów, do których nie są przeznaczone. Pewna pozycja przy pracy! Podczas pracy dbać o pewną postawę ciała. Unikać nienaturalnych postaw ciała, cały czas utrzymywać równowagę. Wyciągnąć z gniazdka wtyczkę kabla zasilającego w wypadku nieużywania urządzenia, przed pracami konserwacyjnymi i przy wymianie wiertła. Nie dopuszczać do nieoczekiwanego uruchomienia! Upewnić się przed podłączeniem wtyczki kabla zasilającego do gniazdka, że włącznik urządzenia jest wyłączony. Zachować uwagę przy wykonywaniu pracy! Stale obserwować maszynę i obrabiany przedmiot. Nie używać maszyny, jeżeli jest się nieskoncentrowanym lub rozproszonym. Nie używać nigdy maszyny będąc pod wpływem alkoholu lub tabletek. Maksymalna wielkość przedmiotu obrabianego Wolno obrabiać tylko takie przedmioty (max. wymiary 20 x 20 cm), które można bezpiecznie zamocować w podstawie wiertarki lub w imadle.

SB 401/1 Znamionowe napięcie zasilające Moc znamionowa Rodzaj pracy Prędkość obrotowa silnika Prędkość obrotowa na wyjściu 230 V~ 50 Hz 350 W S2 15 min. 1400 obr./min.

580 - 2650 obr./min.

Stopnie prędkości Gniazdo uchwytu wiertarskiego B 16 Zębaty uchwyt wiertarski Ø 1,5 - 13 mm Max. średnica części chwytowej 13 mm Wysięg: 104 mm Głębokość wiercenia 50 mm Średnica kolumny 46 mm Wysokość 590 mm Ciężar 18 kg Poziom ciśnienia akust. bez obciążenia LPA 61,5 dB (A) Poziom mocy akust. bez obciążenia LWA 74,5 dB (A) SB 501/1 Znamionowe napięcie zasilające Moc znamionowa Rodzaj pracy Prędkość obrotowa silnika Prędkość obrotowa na wyjściu Stopnie prędkości Gniazdo uchwytu wiertarskiego Zębaty uchwyt wiertarski Max. średnica części chwytowej Wysięg: Głębokość wiercenia 230 V~ 50 Hz 350 W S2 15 min. 1400 obr./min.

580 - 2650 obr./min.

B 16 Ø 3-16 mm 13 mm 115 mm 50 mm Anleitung SB 401-1-501-1 SKP 1

Średnica kolumny 46 mm Wysokość 650 mm Ciężar 21,5 kg Poziom ciśnienia akust. bez obciążenia LPA 61,5 dB (A) Poziom mocy akust. bez obciążenia LWA 74,5 dB (A) Z powodu postępu technicznego możliwe jest wprowadzanie zmian technicznych oraz zmian wyglądu maszyny bez wcześniejszych zapowiedzi. Dlatego wszystkie wymiary, wskazówki i dane zawarte w niniejszej instrukcji obsługi są bez gwarancji. Wibracje dłoni-ramienia są w typowym przypadku mniejsze niż 2,5 m/s2. Poziom hałasu i wibracji został zmierzony wg wymogów normy EN 61029-1. 6.0. Budowa 6.1. Montaż (rys. 1-4) Maszynę montuje się w następujący sposób: Ustawić stopę maszyny (1) Do stopy maszyny (1) przymocować kołnierz mocujący wraz kolumną (2) za pomocą trzech śrub (3) i podkładek . Nasunąć na kolumnę (2) obejmę podstawy (4) (rys. 4). Unieruchomić podstawę w wymaganej pozycji śrubą zaciskową (5). Nasadzić na kolumnę wiertarki głowicę wiertarską (6) z osłoną paska klinowego (7) i z silnikiem (8) i zamocować wkrętem bez łba (20). Do krzyżaka posuwowego przykręcić zakończenia uchwytów (9). Wskazówka: W celu ochrony przed korozją wszystkie niepowlekane części są posmarowane smarem. Przed założeniem uchwytu wiertarskiego (10) na wrzeciono (11) z obydwu tych części należy całkowicie usunąć smar, stosując rozpuszczalnik nieszkodliwy dla środowiska naturalnego. Nasadzić uchwyt wiertarski na wrzeciono. 6.2. Ustawianie maszyny (rys. 1/2) Wiertarkę przed uruchomieniem należy przymocować na stałe i całą powierzchnią do blatu stabilnego stołu warsztatowego. Wykorzystać do tego obydwa otwory na śruby mocujące (12) w płycie spodniej. Przestrzegać, aby mieć swobodny dostęp do maszyny podczas pracy, wykonywania czynności nastawczych i konserwacyjnych. Wskazówka: Śruby mocujące należy dokręcić tylko na tyle, żeby płyta podstawy nie uległa naprężeniu lub odkształceniu. W przypadku nadmiernego naprężenia zachodzi niebezpieczeństwo pęknięcia. 6.3. Otwierana osłona na wióry (rys. 5) Wykręcić trzy wkręty z rowkiem krzyżowym (21). Wsunąć przezroczystą osłonę (23) do rowka w czerwonej ramie mocującej (24) i unieruchomić na powrót wkrętami z rowkiem krzyżowym (21). Wysokość osłony (23) jest regulowana bezstopniowo i unieruchamiana dwiema śrubami motylkowymi (22). W celu wymiany wiertła osłonę na wióry (13) można podnieść do góry, jednak przed uruchomieniem maszyny należy ją ponownie ustawić w pozycji wyjściowej. 6.4. Przestrzegać przed uruchomieniem Zwrócić uwagę aby wartość napięcia w sieci zasilającej zgadzała się z danymi na tabliczce znamionowej. Maszynę wolno podłączyć tylko do gniazdka z zainstalowanym prawidłowo stykiem ochronnym. Wiertarka stołowa wyposażona jest w wyłącznik niedomiarowo-napięciowy, który chroni obsługującego przed niezamierzonym uruchomieniem urządzenia w przypadku spadku napięcia. W takim przypadku maszynę trzeba na nowo załączyć. 7.0. Praca Podczas pracy przy wiertarce stołowej należy nosić odpowiednie, przylegające do ciała ubranie robocze. Nosić zawsze okulary ochronne! Na długie włosy zawsze zakładać siatkę na włosy (lub czapkę)! 7.1. Wiadomości ogólne (rys. 3) W celu włączenia nacisnąć zielony włącznik „I“ (18); następuje uruchomienie maszyny. W celu wyłączenia nacisnąć czerwony klawisz „O“ (19); następuje wyłączenie urządzenia. Uważać, aby nie przeciążać urządzenia. Jeżeli podczas pracy obniża się odgłos pracującego silnika, to jest on za mocno obciążony. Nie wolno obciążać urządzenia do tego stopnia, żeby doszło do wyłączenia silnika. Maszyna jest zaprojektowana do pracy ciągłej z wyłącznikiem przeciwprzeciążeniowym (S2 15 min.). Maszyna może pracować maksymalnie przez 15 minut pod pełnym obciążeniem, a potem przez 15 minut musi pracować na biegu jałowym. W ten sposób zapobiega się przegrzaniu silnika.

7.2. Zakładanie narzędzia (rys. 1/2) Należy koniecznie przestrzegać, aby przy wymianie narzędzia wtyczka kabla zasilającego była wyciągnięta z gniazdka. W zębatym uchwycie wiertarskim (10) można mocować tylko narzędzia w kształcie walca o podanej maksymalnej średnicy części chwytowej. Stosować tylko prawidłowe i ostre narzędzia. Nie wolno używać narzędzi, które mają uszkodzoną część chwytową lub są w jakikolwiek inny sposób zdeformowane lub uszkodzone. Należy używać tylko osprzętu i dodatkowego sprzętu, które są podane w instrukcji obsługi lub zostały dopuszczone przez producenta. 7.3. Obsługa uchwytu wiertarskiego (rys. 1/2) Wiertarka stołowa wyposażona jest w zębaty uchwyt wiertarski (10). W celu założenia wiertła najpierw podnieść do góry osłonę na wióry (13), założyć wiertło i dokręcić uchwyt wiertarski specjalnym kluczem należącym do wyposażenia maszyny. Wyjąć klucz do mocowania narzędzi w uchwycie wiertarskim. Zwrócić uwagę na mocne osadzenie założonych narzędzi. Uwaga! Nie pozostawiać w maszynie klucza do mocowania narzędzi w uchwycie wiertarskim. Niebezpieczeństwo zranienia na skutek odrzucenia klucza. 7.4. Ustawianie prędkości obrotowej (rys. 1/2/7/8/10/11) Najpierw wyłączyć maszynę i wyciągnąć z gniazdka wtyczkę kabla zasilającego. Różne prędkości obrotowe wrzeciona można ustawiać przekładając pasek klinowy. Odbywa się to w następujący sposób: Odkręcić śrubę (16), aby otworzyć osłonę paska klinowego (7). Odkręcić śruby mocujące (15) i przesunąć silnik (8) w kierunku głowicy maszyny. Przełożyć pasek klinowy na wymaganą pozycję. Odnośne wartości prędkości obrotowej należy odczytać z tabel (rys. 7/10)i. Naprężyć pasek klinowy, odsuwając silnik (8) od głowicy maszyn (6). Ponownie mocno dokręcić śruby mocujące (16). Pasek jest prawidłowo naprężony, jeżeli da się ugiąć po środku na odcinku ok. 1 cm. Zamknąć osłonę paska klinowego i mocno przykręcić śrubą (16). Osłona paska klinowego (7) musi być zawsze mocno zamknięta, gdyż maszyna jest wyposażona w wyłącznik bezpieczeństwa i można ją włączyć tylko przy zamkniętej osłonie paska klinowego (7). Uwaga! Nigdy nie uruchamiać wiertarki z otwartą osłoną paska klinowego. Przed otwarciem pokrywy zawsze

wyciągnąć z gniazdka wtyczkę kabla zasilającego. Nigdy nie sięgać do ruchomego paska klinowego.

7.5.1 Ogranicznik głębokości wiercenia SB 401/1

(rys. 9) Wymaganą głębokość wiercenia można dokładnie ustawić za pomocą ogranicznika głębokości wiercenia (14) i skali (a) znajdującej się na przodzie głowicy maszyny. Podczas ustawiania ogranicznika głębokości maszyna musi być wyłączona. Założyć wybrane wiertło (7.2) i obrócić śruby regulacyjne do góry. Oprzeć lekko końcówkę wiertła o powierzchnię przedmiotu obrabianego, posługując się uchwytem i odczytać wartość wskazywaną na skali. Wyjąć przedmiot obrabiany. Do odczytanej na skali wartości należy dodać wymaganą głębokość wiercenia i za pomocą uchwytu obrócić wiertło na tyle do dołu, żeby na skali pojawiła się obliczona wartość. Obrócić dolną śrubę regulacyjną do oporu do dołu. Zabezpieczyć ustawienie, obracając górną śrubę regulacyjną w kierunku dolnej. Uwaga! Przy ustawianiu głębokości wiercenia otworu o przekroju walcowym, należy doliczyć długość końcówki wiertła. 7.5. Ogranicznik głębokości wiercenia SB 501/1 (rys. 7) Wrzeciono wiertarki posiada obracany pierścień ze skalą do regulacji głębokości wiercenia. Prace nastawcze wykonywać tylko po wyłączeniu urządzenia. Docisnąć do dołu wrzeciono wiertarki (11), aż końcówka wiertła dotknie do przedmiotu obrabianego. Poluzować śrubę zaciskową (17) i obrócić pierścień ze skalą (25) do oporu do przodu. Obrócić z powrotem pierścień ze skalą (25) na wymaganą głębość wiercenia i unieruchomić śrubą zaciskową (17). 7.6. Ustawianie pochylenia podstawy wiertarki (rys. 8) Poluzować śrubę obejmy (26) pod podstawą wiertarki (4). Ustawić podstawę wiertarki (4) na wymagany wymiar kątowy (można odczytać na skali na wierzchu podstawy wiertarki). Dokręcić na powrót śrubę obejmy (26), aby zablokować podstawę wiertarki (4) w tym położeniu. Anleitung SB 401-1-501-1 SKP 1

7.7. Ustawianie wysokości podstawy wiertarki (rys. 1) Odkręcić śrubę mocującą (5). Ustawić podstawę wiertarki (4) na wymaganą wysokość, naciskając ją do dołu lub podnosząc do góry i jednocześnie lekko obracając w lewo i w prawo. Ponownie mocno dokręcić śrubę mocującą (5). 7.8. Mocowanie przedmiotu obrabianego Przedmioty obrabiane należy mocować zasadniczo w imadle maszyny lub w innym odpowiednim mocowadle. Przedmiotów obrabianych nie wolno trzymać w ręce! Podczas wiercenia przedmiot obrabiany powinien być ruchomy na podstawie wiertarki (4), aby nastąpiło samośrodkowanie. Koniecznie zabezpieczyć przedmiot obrabiany przed przekręceniem. Najlepszym rozwiązaniem jest oparcie przedmiotu obrabianego lub imadła maszyny o stały zderzak. Uwaga! Części blaszane należy zamocować, aby nie zostały porwane do góry. W zależności od przedmiotu obrabianego należy ustawić prawidłowo wysokość i pochylenie podstawy wiertarki. Między górną krawędzią przedmiotu obrabianego a końcówką wiertła należy pozostawić wystarczający odstęp. 7.9. Obróbka drewna Prosimy przestrzegać, że do obróbki drewna należy podłączyć odpowiedni wyciąg do odsysania pyłu, gdyż pył drewniany może być szkodliwy dla zdrowia. Przy pracach wytwarzających pył należy koniecznie używać odpowiedniej maski przeciwpyłowej. 7.10. Prędkości robocze Podczas wiercenia zwrócić uwagę na prawidłową prędkość obrotową. Jest ona zależna od średnicy wiertła i wierconego materiału. Zamieszczona poniżej lista pomoże Państwu w wyborze prędkości obrotowej dla różnych materiałów. W przypadku podanych prędkości obrotowych chodzi jedynie o wartości orientacyjne. Ø wiertła żeliwo szare stal żelazo aluminium brąz

7.11. Drążenie i nakiełkowanie Przy pomocy wiertarki stołowej można również drążyć i nakiełkować. Należy przy tym przestrzegać, że drążenie powinno być wykonywane z najniższą prędkością obrotową, a do nakiełkowania konieczna jest wysoka prędkość obrotowa. 8.0. Konserwacja i czyszczenie Wiertarka stołowa jest w zasadzie bezobsługowa. Utrzymywać urządzenie w czystości. Wyciągnąć z gniazdka wtyczkę kabla zasilającego przed czyszczeniem i pracami konserwacyjnymi. Nie stosować do czyszczenia silnych rozpuszczalników. Uważać, aby do wnętrza urządzenia nie dostała się ciecz. Natychmiast po zakończeniu pracy nasmarować smarem niepowlekane części urządzenia. Szczególnie kolumnę wiertarki, niepowlekane części stojaka i podstawę wiertarki należy regularnie smarować smarem. Do smarowania stosować dostępny w handlu smar stały nie zawierający kwasów. Uwaga: Nie wyrzucać na śmieci płótna używanego do czyszczenia, zanieczyszczonego olejem i smarem oraz resztek smaru i oleju. Należy je usuwać zgodnie z przepisami ochrony środowiska naturalnego. Regularnie kontrolować i czyścić szczeliny wentylacyjne. Urządzenie przechowywać w suchym pomieszczeniu. W wypadku uszkodzenia urządzenia, nie wolno próbować samodzielnej naprawy. Naprawę należy zlecić uprawnionemu elektrykowi. 9.0. Zamawianie części zamiennych Części zamienne można zamówić w firmie ISC GmbH (adres patrz w świadectwie gwarancyjnym). Należy przy tym podać następujące dane: Typ urządzenia Nr wyrobu Nr identyfikacyjny urządzenia Nr wymaganej części zamiennej

Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, nawet we fragmentach dopuszczalne jest tylko za wyraźną zgodą firmy ISC GmbH.
