INSTRUKCJA OBSŁUGI AKE 45 S BOSCH

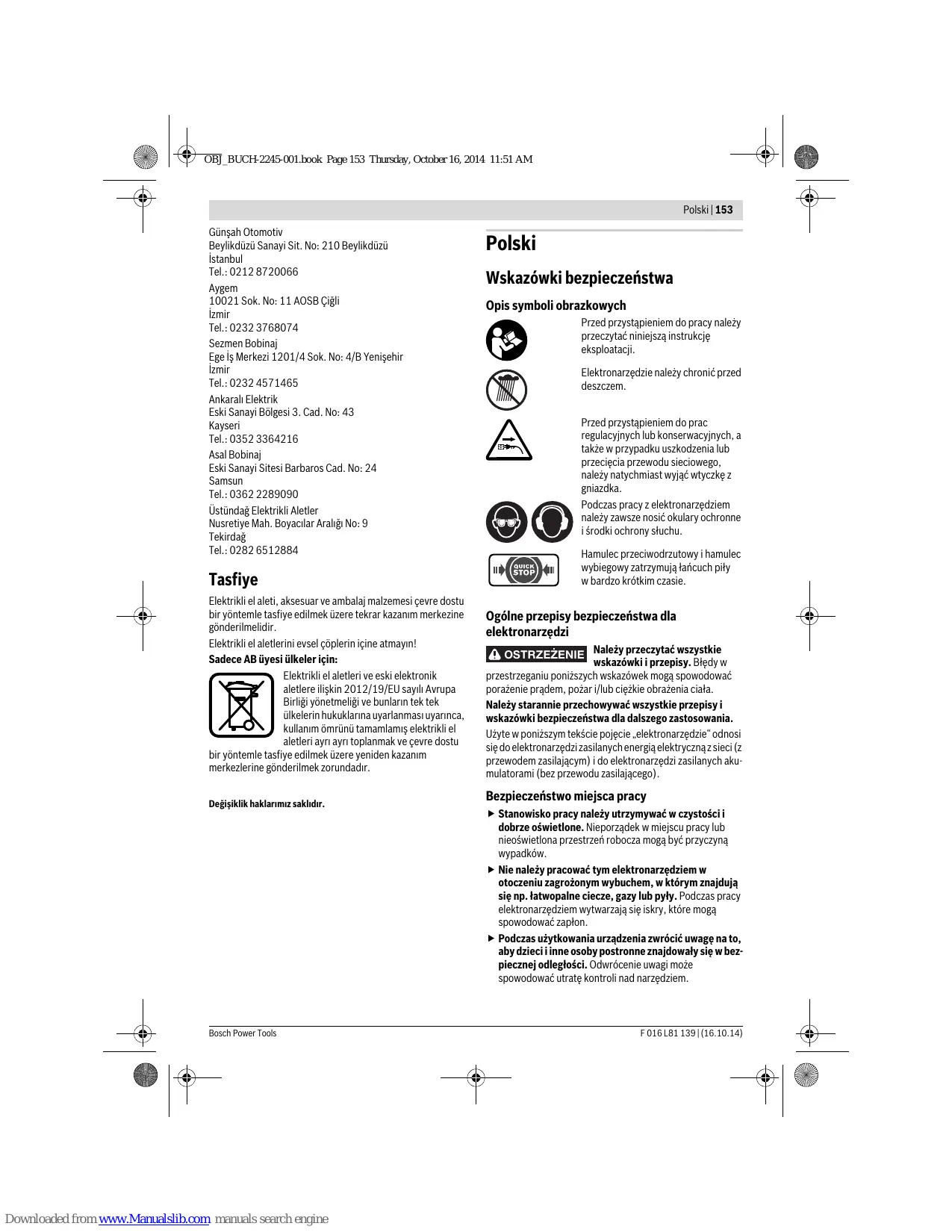

Wskazówki bezpieczeństwa
Opis symboli obrazkowych
Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcję eksploatacji.
Elektronarzędzia należy chronić przed deszczem.
Przed przystąpieniem do prac regulacyjnych lub konserwacyjnych, a także w przypadku uszkodzenia lub przecięcia przewodu sieciowego, należy natychmiast wyjąć wtyczkę z gniazdka.
Podczas pracy z elektronarzędziem należy zawsze nosić okulary ochronne i środki ochrony słuchu.
Hamulec przeciwwrzutowy i hamulec wybiegowy zatrzymują łańcuch piły w bardzo krótkim czasie.
Ogólne przepisy bezpieczeństwa dla elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy
Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub niedoświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą powodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
Bosch Power Tools
F016L81139|(16.10.14)
154 | Polski
Bezpieczeństwo elektryczne
Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. - Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić obcisłe wyposażenie ochronne i zawsze okulary ochronne. Noszenie obcisłego wyposażenia ochronnego - maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przy podnoszeniu lub przenoszeniu elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone.
Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączania do prądu włączonego narzędzia może stać się przyczyną wypadków.
- Przed włączeniem elektronarzędzia należy usunąć narzędzia, nastawcze lub klucz. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia, może doprowadzić do obrażeń. Należy unikać nienaturalnej pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób będzie możliwa lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeśli istnieje możliwość zamontowania urządzenia odsysającego i wychwytującego pyły, należy upewnić się, że są one podłączone i prawidłowo użyte. Użycie urządzenia odsysającego pyły może zmniejszyć zagrożenia pyłami.
Prawidłowa obsługa i eksploatacja elektronarzędzi
Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzi, które są do tego przeznaczone. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci i nie pozwalać na korzystanie z nich osobom, które nie zapoznały się z niniejszymi przepisami. Używane przez osoby nieznające zasad są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy oddać do naprawy przed użyciem urządzenia. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia tnące łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony
wanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
Serwis
- Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z pilarkami łańcuchowymi
▷ Zachować odpowiednią odległość wszystkich części ciała od łańcucha pilarki. Przed uruchomieniem pilarki należy upewnić się, że łańcuch niczego nie dotyka. Chwila nieuwagi przy obsłudze pilarki łańcuchowej może spowodować, że ubranie lub części ciała zostaną pochwycone przez łańcuch pilarki. Podczas pracy pilarką łańcuchową należy zawsze trzymać prawą ręką tylny uchwyt, a lewą przedni. Trzymanie pilarki w inny niż opisany sposób (odwrotnie) podwyższa ryzyko obrażeń i nie jest dopuszczalne. ▷ Elektronarzędzie należy obsługiwać, trzymając je wyłącznie za izolowane rękojeści, gdyż łańcuch pilarki może natrafić na ukryte przewody elektryczne lub na własny przewód sieciowy. W wyniku kontaktu łańcucha z przewodem będącym pod napięciem może dojść do przeniesienia napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. ▶ Należy stosować okulary ochronne i środki ochrony słuchu. Zaleca się stosowanie hełmu ochronnego, środków ochrony rąk, nóg i stóp. Odpowiednia odzież ochronna zmniejsza niebezpieczeństwo skaleczenia przy unoszących się wiórach i opiłkach oraz zabezpiecza przed przypadkowym zetknięciem z łańcuchem pilarki. ▷ Nie wolno pracować pilarką łańcuchową, siedząc na drzewie. Praca pilarką łańcuchową na drzewie może być przyczyną ciężkich obrażeń. Należy zawsze dbać o stabilną pozycję przy pracy. Pilarkę łańcuchową wolno stosować tylko stojąc na stabilnym, bezpiecznym i równym podłożu. Śliskie lub niestabilne podłoże, jak na przykład w przypadku pracy z użyciem drabiny, może doprowadzić do utraty równowagi lub utraty kontroli nad pilarką łańcuchową. ▶ Należy zawsze liczyć się z tym, że podczas cięcia naprężona gałąź może się odskoczyć. Jeżeli naprężenia występujące we włóknach uwolnią się, gałąź może uderzyć operatora pilarki i/lub „wyrwać” pilarkę spod kontroli. Szczególną ostrożność zachować przy podszycie i młodych drzewach. Cienki materiał może zakleszczyć się w łańcuchu piły i uderzyć osobę obsługującą lub doprowadzić do utraty równowagi. ▶ Pilarkę łańcuchową należy przenosić jedynie z unieruchomionym łańcuchem; należy trzymać ją za uchwyt przedni, prowadnicą skierowaną do tyłu. Na
czas transportu i przechowywania pilarki łańcuchowej należy zawsze nakładać osłonę ochronną. Ostrożne obchodzenie się z pilarką łańcuchową zmniejsza niebezpieczeństwo przypadkowego kontaktu z łańcuchem znajdującym się w ruchu.
Podczas smarowania i naciągania łańcucha oraz wymiany oprzyrządowania należy stosować się do odpowiednich wskazówek. Nieprawidłowo napięty lub źle nasmarowany łańcuch może ulec zerwaniu albo zwiększyć ryzyko odrzutu. Uchwyty muszą być zawsze suche, czyste oraz nie zanieczyszczone olejem lub smarem. Zatłuszczone, zanieczyszczone olejem uchwyty są śliskie i powodują utratę kontroli nad narzędziem. Przecinać można tylko drewno. Nie wolno stosować piły łańcuchowej do prac, do których nie została ona przeznaczona. Na przykład: nie wolno stosować piły łańcuchowej do cięcia tworzyw sztucznych, muru lub materiałów budowlanych nie wykonanych z drewna. Zastosowanie piły łańcuchowej w sposób niezgodny z przeznaczeniem może prowadzić do niebezpiecznych sytuacji. ► Przyczyny odrzutu i sposoby jego uniknięcia: - Zjawisko odrzutu powstaje na skutek zetknięcia się górnej części końcówki prowadnicy z jakimś przedmiotem lub na skutek zakleszczenia się łańcucha pilarki w rzazie spowodowanego wygięciem się przecinanego drewna.
- Skutkiem zetknięcia się końcówki prowadnicy z jakimś przedmiotem może w niektórych przypadkach być wystąpienie siły popychającej wywieranej przez piłę łańcuchową do tyłu, mogącej wywołać niekontrolowany ruch prowadnicy do góry w kierunku operatora.
- Zakleszczenie łańcucha pilarki na krawędzi prowadnicy może doprowadzić do gwałtownego odrzutu prowadnicy w kierunku operatora.
- Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką i stać się przyczyną ciężkich obrażeń. Nie należy zdawać się wyłącznie na zabezpieczenia wbudowane do urządzenia. Użytkownik pilarki powinien zastosować dodatkowe środki, by praca była wolna od wypadku i obrażeń.
Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przy zachowaniu opisanych poniżej odpowiednich środków ostrożności:
▶ Pilarkę należy trzymać oburącz, przy czym kciuk i pozostałe palce ręki powinny obejmować uchwyty. Ciało i ramiona powinny znajdować się w stabilnej pozycji, tak by wytrzymać ewentualny odrzut. Stosując odpowiednie środki, osoba obsługująca może zachować odrzuty pod kontrolą. Nigdy nie wolno puszczać włączonej pilarki. Nie należy zajmować nienaturalnej pozycji przy cięciu, a także pracować pilarką na wysokości powyżej ramion. Pozwala to uniknąć niezamierzonego kontaktu z górną końcówką prowadnicy i ułatwia zachowanie kontroli nad pilarką w nieoczekiwanych sytuacjach.
Należy używać wyłącznie zalecanych przez producenta części zamiennych (prowadnic i łańcuchów). Niewłaściwe prowadnice lub łańcuchy mogą stać się przyczyną zerwania łańcucha lub spowodować odrzut. Ostrzenie i konserwacja pilarki powinna odbywać się zgodnie z zaleceniami producenta. Zbyt płytkie ograniczniki głębokości zwiększają skłonność do odrzutu.
Dodatkowe wskazówki bezpieczeństwa
Zaleca się, aby osoba obsługująca piłę łańcuchową została przeszkolona przez specjalistę w zakresie obsługi narzędzia, a także użytkowania sprzętu ochronnego na konkretnych przykładach w praktyce. Jako ćwiczenia wprowadzające przeprowadzić należy pilowanie pni drzew na kozle lub specjalnej podstawie. Niniejsze elektronarzędzie nie jest dostosowane do obsługi przez osoby (łącznie z dziećmi) ograniczone fizycznie, emocjonalnie lub psychicznie, a także przez osoby z niewystarczającym doświadczeniem i/lub niedostateczną wiedzą. Wyjątek stanowi sytuacja, w której znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i otrzymują od tej osoby instrukcje dotyczące posługiwania się elektronarzędziem. Dzieci powinny znajdować się pod nadzorem, aby wykluczyć możliwość, że mogłyby się bawić elektronarzędziem. Zabrania się obsługi piły łańcuchowej przez dzieci i młodzież; wyjątek stanowią praktykanci powyżej lat 16, znajdujący się pod nadzorem. Zakaz dotyczy również osób niedostatecznie zaznajomionych z obsługą piły łańcuchowej. Instrukcja eksploatacji powinna zawsze znajdować się w zasięgu ręki. Nie wolno powierzać obsługi piły osobom przemęczonym lub niewystarczająco sprawnym fizycznie. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać o stabilną pozycję pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze. - Przed rozpoczęciem pracy z urządzeniem należy upewnić się, że wszystkie zabezpieczenia, osłony i uchwyty są prawidłowo zamocowane. Nie wolno eksploatować urządzeń z częściowo zdemontowanymi elementami ani urządzeń, na których dokonano niedozwolonych modyfikacji. - Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze jest zablokowane i może doprowadzić do utraty kontroli nad elektronarzędziem.
Opis urządzenia i ich zastosowania
Należy przeczytać wszystkie wskazówki i przestrogi. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.
Użycie zgodne z przeznaczeniem
Niniejsze elektronarzędzie jest przeznaczone do cięcia drewna, na przykład do piłowania belek drewnianych, desek, gałęzi, pni itp., a także do ścinania drzew. Można je używać do cięcia wzdłuż i w poprzek włókien drewna.
Niniejsze elektronarzędzie nie jest dostosowane do cięcia materiałów mineralnych.
Zakres dostawy
Elektronarzędzie należy ostrożnie wyjąć z opakowania i skontrolować, czy w opakowaniu znajdują się wszystkie poniżej wymienione elementy:
Pilarka łańcuchowa - Osłona - Łańcuch pilarki - Prowadnica - Zamknięcie zbiornika na olej - Osłona łańcucha - Narzędzie nastawcze (AKE 30/35/40) - Instrukcja eksploatacji
W przypadku stwierdzenia braku lub uszkodzenia któregoś z elementów, należy zwrócić się do punktu zakupu urządzenia.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
1 Tylny uchwyt (izolowane powierzchnie chwytowe) 2 Włącznik/wyłącznik 3 Blokada włącznika/wyłącznika 4 Zamknięcie zbiornika na olej 5 Wyzwalacz hamulca przeciwwyrzutowego (ochrona dłoni) 6 Przedni uchwyt (izolowane powierzchnie chwytowe) 7 Rolka zwrotna (AKE 35 S/1835 S/40 S/35/40/45 S) 8 Osłona łańcucha 9 Łańcuch pilarki 10 Prowadnica 11 Oporowy zderzak zębaty (ostroga) 12 Przycisk ustalający (AKE 30 S/35 S/1835 S/40 S/45 S) 13 Osłona 14 Pokrętło do napinania łańcucha (AKE 30 S/35 S/1835 S/40 S/45 S) 15 Przedłużacz 16 Wtyczka sieciowa** 17 Numer serii 18 Narzędzie nastawcze (AKE 30/35/40) 19 Chwytacz łańcucha 20 Koło łańcuchowe 21 Trzpień mocujący 22 Symbol kierunku biegu/kierunku cięcia
Polski | 157
23 Dysza olejowa 24 Rower prowadzący prowadnicy 25 Trzpień napinania łańcucha 26 Nakrętka mocująca (AKE 30/35/40) 27 Śruba do napinania łańcucha (AKE 30/35/40)
28 Wskazanie poziomu oleju
29 Otwory wentylacyjne
specyficzne dla danego kraju
*Przestawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
Dane techniczne
| Pilarka łańcuchowa | | AKE 30 | AKE 35 | AKE 40 |
| Numer katalogowy | | 3 600 H34 0.. | 3 600 H34 0.. | 3 600 H34 0.. |
| Moc znamionowa | W | 1600 | 1800 | 1800 |
| Prędkość łańcucha na biegu jałowym | m/s | 9 | 9 | 9 |
| Długość prowadnicy | cm | 30 | 35 | 40 |
| Typ łańcucha | | 3/8" - 90 | 3/8" - 90 | 3/8" - 90 |
| Grubości ogniwa piły łańcuchowej | mm | 1,1 (0,043") | 1,1 (0,043") | 1,1 (0,043") |
| Liczba ogniw | | 45 | 52 | 57 |
| Poziom olewu w zbiorniku | ml | 200 | 200 | 200 |
| Automatyczne smarowanie łańcucha | | ● | ● | ● |
| Rolka zwrotna | | - | ● | ● |
| Hamulec przyciwodrzutowy | | ● | ● | ● |
| Oporowy zderzak zȩbaty (ostroga) | | ● | ● | ● |
| Ciezar urzystzenia bez przyzewodu siediociego, ok.*** | kg | 3,9 | 4,0 | 4,1 |
| Klasa ochryny | | ☑/II | ☑/II | ☑/II |
***wraz z prowadnicą i łańcuchem
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.
Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych mogą wystąpić zakłócenia pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,25 omów, nie są spodziewane zakłócenia.
| Pilarka łańcuchowa | | AKE 30 S | AKE 35 S | AKE 1835 S | AKE 40 S | AKE 45 S |
| Numer katalogowy | | 3 600 H34 4.. | 3 600 H34 5.. | 3 600 H34 5.. | 3 600 H34 6.. | 3 600 H34 7.. |
| Moc znamionowa | W | 1800 | 1800 | 1800 | 1800 | 1800 |
| Prędkość łańcucha na biegu jałowym | m/s | 9 | 9 | 9 | 9 | 9 |
| Długosity prowadnicy | cm | 30 | 35 | 35 | 40 | 45 |
| Typ łańcucha | | 3/8" - 90 | 3/8" - 90 | 3/8" - 90 | 3/8" - 90 | 3/8" - 90 |
| Grubosity ogniwa piły łańcuchowej | mm | 1,1 (0,043") | 1,1 (0,043") | 1,1 (0,043") | 1,1 (0,043") | 1,3 (0,051") |
| Liczba ogniw | | 45 | 52 | 52 | 57 | 62 |
| Pozium oleju w zbiorniku | ml | 200 | 200 | 200 | 200 | 200 |
| Automatyczne smarowanie łańcucha | | ● | ● | ● | ● | ● |
| Rolka zwrotna | | - | ● | ● | ● | ● |
| Hamulec przyciwodrzutowy | | ● | ● | ● | ● | ● |
| Oporowy zderzak zȩbaty (ostroga) | | ● | ● | ● | ● | ● |
| Ciezar uradczenia bez przyzewodu sieciowego, ok.*** | kg | 3,9 | 4,0 | 4,0 | 4,1 | 4,3 |
| Klasa ochrony | | ☐/II | ☐/II | ☐/II | ☐/II | ☐/II |
***wraz z prowadnicą i łańcuchem
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.
Podczas włączania urządzenia dochodzi do krótkotrwałych spadków napięcia. W przypadku niekorzystnych warunków sieciowych mogą wystąpić zakłócenia pracy innych urządzeń. W przypadku impedancji źródła zasilania mniejszej niż 0,25 omów, nie są spodziewane zakłócenia.
158|Polski
| Emisja hałasu została okreslona zgodnie z EN 60745-2-13. | | 3 600 H34 0.. | 3 600 H34 4.. |
| | 3 600 H34 5.. |
| | 3 600 H34 6.. |
| | 3 600 H34 7.. |
| Okreslony wg skali A poziom hałasu emitowanego przyez urȩdzeniaDynosi standardowo: | | | |
| Poziom ciasnienia akustycznégo | dB(A) | 95 | 95 |
| Poziom natężenia dźwiȩku | dB(A) | 103 | 103 |
| Niepewnosć pomiaru K | dB | =1,2 | =1,2 |
| Stosowaść ochrony sąchu! | | | |
| Wartosciąrectangle drgań (suma wegratorowa z trzech kierunkowy)i niedzewnosć pomiaru K oznaczone zgodnie z norma EN 60745Dynosza: | | | |
| Poziom emisi di rgań ale | m/s2 | 4 | 4 |
| Niepewnosć pomiaru KK | m/s2 | =1,5 | =1,5 |
Deklaracja zgodności CE
| | 3 600 H34 0.. | 3 600 H34 4.. |
| | | 3 600 H34 5.. |
| | | 3 600 H34 6.. |
| | | 3 600 H34 7.. |
| Oświadczamy z pe-na odpowiedzialnosci, ze produkt przystawiony w rozdziele „Dane techniczne“ jest zgodny z wymogami dyrektyw:211/65/UE, 2014/30/UE, 2006/42/WE, 2000/14/WE wraz z ichzmianami oraz naktepućych norm:EN 60745-1, EN 60745-2-13.Nr badania typu WE 2129874.01 CE przyseprowadzonego przyżejnstęcertyfikujacja Nr. 0344, KEMA Quality B.V. Arnhem, Nederlands2000/14/WE: Gwarantowy poziom natęzenia dzwieku:Sposob oceny zgodnosci wg zaącznika V. | | | |
Kategorie Produktów: 6
Dokumentacja techniczna (2006/42/WE, 2000/14/WE):
Dla własnego bezpieczeństwa
Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia elektronarzędzia, elektronarzędzie należy wyłączyć i wyjąć wtyczkę z gniazda. W ten sam sposób należy postąpić, gdy przewód zasilający jest przycięty, uszkodzony lub splątany. Uwaga! Nie dotykać obracającego się łańcucha piły.
Nie wolno pracować piłą łańcuchową, jeżeli w pobliżu znajdują się osoby postronne, dzieci lub zwierzęta, a także po spożyciu alkoholu, narkotyków lub po zażyciu lekarstw.
Bezpieczeństwo elektryczne
Nabyte elektronarzędzie jest zaopatrzone w izolację ochronną i nie wymaga uziemienia. Napięcie robocze wynosi 230 V AC, 50 Hz (dla krajów nienależących do UE 220 V, 240 V - w zależności od modelu). Stosować wolno jedynie przedłużacze posiadające uziemienie. Szczegółowych informacji...
Stosować wolno jedynie przedłużacze typu H07 RN-F lub IEC (60245 IEC 66).
Jeżeli do pracy piłą łańcuchową konieczne jest użycie przedłużacza, wymagane są następujące przekroje przewodu:
- 1,0 mm²: maks. długość 40 m
- 1,5 mm²: maks. długość 60 m
- 2,5 mm²: maks. długość 100 m
Dla podwyższenia bezpieczeństwa pracy zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) o prądzie różnicowym nie większym niż 30 mA. Wyłącznik ten powinien być kontrolowany przed każdym użyciem.
Wskazówka dot. produktów nie sprzedawanych w Wielkiej Brytanii.
UWAGA: Ze względu na bezpieczeństwo użytkownika wymagane jest, aby wtyczka 16 umieszczona przy elektronarzędziu połączona była z kablem przedłużającym 15 w sposób ukazany na rysunku. Złącza kabla przedłużającego powinny być zabezpieczone przed bryzgami wody, być wykonane z gumy lub posiadać osłonę. Przedłużacz musi być zaopatrzony w uchwyt kablowy odciążający (zabezpieczenie przed wyrwaniem).
Przewód przyłączeniowy należy regularnie kontrolować pod kątem uszkodzeń; używać go tylko w nienagannym stanie.
Naprawy uszkodzonego przewodu może dokonać wyłącznie autoryzowany warsztat serwisowy firmy Bosch.
Montaż i naprężanie łańcucha piły
Piłę łańcuchową należy podłączyć do sieci dopiero po całkowitym jej zmontowaniu. Podczas montażu łańcucha piły należy stosować rękawice ochronne.
Montaż prowadnicy i łańcucha piły (zob. rys. A1-A3) (AKE 30 S/35 S/1835 S/40 S/45 S)
- Wszystkie części należy ostrożnie rozpakować.
- Odłożyć piłę łańcuchową na równe podłoże. Ułożyć łańcuch 9 w rowku prowadnicy 10. Należy przy tym zwrócić uwagę na właściwy kierunek biegu. Kierować się należy przy tym symbolem kierunku ruchu 22, umieszczonym na łańcuchu. Ogniwa łańcucha owinąć dookoła koła łańcuchowego 20, a prowadnicę 10 nałożyć w taki sposób, aby trzpień mocujący 21 i oba zęby prowadnicy 24 znalazły się w otworze podłużnym prowadnicy 10, a trzpień napinania łańcucha 25 zaskoczył w przeznaczonym dla niego otworze na prowadnicy 10.
W razie potrzeby pokrętło napinania łańcucha 14 należy nieco przekręcić, aby trzpień napinania łańcucha 25 pokrywał się z otworem w prowadnicy 10.
- Sprawdzić, czy wszystkie części są na swoim miejscu i utrzymać pozycję prowadnicy z łańcuchem. (zob. rys. A2)
- Przekręcić pokrętło napinania łańcucha 14 tak, aby łańcuch był tylko lekko napięty.
- Nałożyć pokrywę 13, starając się to zrobić jak najdokładniej.
- Ręcznie wkręcić pokrętło (zacisk) ustalające 12 na trzpień mocujący 21. (patrz rys. A3) Zbyt mocno ściągnięte pokrętło ustalające może spowodować, że łańcuch utraci napięcie podczas użytkowania.
- Pokrętło ustalające powinno tylko lekko przytrzymywać prowadnicę.
Naprężanie łańcucha zob. rys. A1-A3 i E) (AKE 30 S/35 S/1835 S/40 S/45 S)
Naprężenie łańcucha należy kontrolować przed przystąpieniem do pracy, po rozpoczęciu pracy i podczas pracy (regularnie co 10 minut). W szczególności w przypadku nowych pił trzeba się liczyć z tym, że łańcuch będzie się początkowo nadmiernie rozciągał.
Żywotność łańcucha pilarki zależy w dużej mierze od jego naprężenia i częstotliwości smarowania.
Nie należy napinać łańcucha, jeśli jest on mocno rozgrzany, gdyż po ochłodzeniu skurczy się i będzie zbyt ciasno leżał na prowadnicy.
- Ułożyć piłę łańcuchową na równym podłożu. - Sprawdzić, czy ogniwa łańcucha leżą prawidłowo w otworze prowadzącym prowadnicy 10 i na kole 20. Zwolnić pokrętło ustalające 12, aby prowadnica trzymała się na swoim miejscu (nie usuwać zacisku!). - Przekręcać pokrętło napinania łańcucha 14 w kierunku zgodnym z ruchem wskazówek zegara aż do osiągnięcia żądanego naprężenia łańcucha. Ten ruch obrotowy popycha trzpień 25, a razem z nim prowadnicę 10 do przodu. Właściwe naprężenie łańcucha 9 zostanie osiągnięte, gdy mniej więcej w połowie długości prowadnicy 10 łańcuch można unieść na wysokość ok. 5 - 10 mm. Łańcuch należy pociągnąć jedną ręką, wykorzystując jedynie ciężar własny piły. W razie, gdy łańcuch piły 9 jest zbyt mocno napięty, należy nieco przekręcić pokrętło napinania łańcucha 14 w kierunku przeciwnym do ruchu wskazówek zegara. Na zakończenie należy ponownie skontrolować naprężenie łańcucha. W razie potrzeby należy wyjustować łańcuch, postępując zgodnie z opisem. - Ręcznie wkręcić pokrętło (zacisk) ustalające 12 na trzpień mocujący 21. Zbyt mocno dociągnięte pokrętło ustalające może spowodować, że łańcuch utraci naprężenie podczas użytkowania. - Pokrętło ustalające powinno tylko lekko przytrzymywać prowadnicę.
Montaż prowadnicy i łańcucha piły (zob. rys. B) (AKE 30/35/40)
- Wszystkie części należy ostrożnie rozpakować.
- Odłożyć piłę łańcuchową na równe podłoże. - Ułożyć łańcuch 9 w rowku prowadnicy 10. Należy przy tym zwrócić uwagę na właściwy kierunek biegu. Kierować się należy symbolem kierunku ruchu 22, umieszczonym na łańcuchu. Ogniwa łańcucha owinąć dookoła koła łańcuchowego 20, a prowadnicę 10 nałożyć w taki sposób, aby trzpień mocujący 21 i oba trzpienie prowadnicy 24 znalazły się w otworze podłużnym prowadnicy 10, a trzpień napinania łańcucha 25 zaskoczył w przeznaczonym dla niego otworze na prowadnicy 10.
W razie potrzeby śrubę napinania łańcucha 27 należy nieco przekręcić, aby trzpień napinania łańcucha 25 pokrywał się z otworem w prowadnicy 10.
- Sprawdzić, czy wszystkie części są na swoim miejscu, utrzymać pozycję prowadnicy z łańcuchem.
- Nałożyć pokrywę 13, starając się to zrobić jak najdokładniej.
- Ręcznie nakręcić nakrętkę mocującą 26 na trzpień mocujący 21.
Naprężanie łańcucha (zob. rys. B i E) (AKE 30/35/40)
Naprężenie łańcucha należy kontrolować przed przystąpieniem do pracy, po rozpoczęciu pracy (regularnie co 10 minut). W szczególności w przypadku nowych pilarek trzeba się liczyć z tym, iż łańcuch jest początkowo nadmiernie rozciągliwy.
Żywotność łańcucha pilarki zależy w dużym stopniu od jego naprężenia i częstotliwości smarowania.
Nie należy napinać łańcucha, jeśli jest on mocno rozgrzany, gdyż po ochłodzeniu skurczy się i będzie zbyt ciasno leżał na prowadnicy.
- Ułożyć pilarkę łańcuchową na równym podłożu. - Zwolnić nakrętkę mocującą 26, obracając nią w kierunku przeciwnym do ruchu wskazówek zegara (ok. 1-2 obrotów). Sprawdzić, czy ogniwa łańcucha leżą prawidłowo w otworze prowadzącym prowadnicy 10 i na kole 20. - Przekręcać śrubę do napinania łańcucha 27 za pomocą narzędzia 18 w kierunku zgodnym z ruchem wskazówek zegara, aż do osiągnięcia żądanego naprężenia łańcucha. Ten ruch obrotowy popycha trzpień 25, a wraz z nim prowadnicę 10 do przodu. Właściwe naprężenie łańcucha 9 zostało osiągnięte, gdy mniej więcej w połowie można go unieść o ok. 5-10 mm. Łańcuch należy pociągać jedną ręką, wykorzystując jedynie ciężar własny piły. W razie, gdy łańcuch piły 9 jest zbyt mocno napięty, śrubę napinania łańcucha 27 należy nieco przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Na zakończenie należy ponownie skontrolować naprężenie łańcucha. W razie potrzeby należy wyjustować łańcuch, postępując zgodnie z opisem. Dokręcić nakrętki mocujące 26 za pomocą klucza narzędziowego.
Smarowanie łańcucha piły (zob. rys. A, B i D)
Wskazówka: Pilarka łańcuchowa nie jest fabrycznie napełniona olejem konserwującym. Przed rozpoczęciem użytkowania należy ją koniecznie napełnić olejem. Użytkowanie pilarki łańcuchowej bez oleju konserwującego lub z niedostateczną ilością oleju (poniżej znaku minimum) prowadzi do uszkodzenia pilarki.
Żywotność i wydajność łańcucha pilarki uzależnione są od optymalnego smarowania. Dlatego łańcuch pilarki
smarowany jest automatycznie podczas pracy olejem konserwującym, wyciekającym z dyszy olejowej 23.
Aby napełnić zbiornik olejowy, należy postępować w następujący sposób:
- Ustawić pilarkę łańcuchową na odpowiednim podłożu w taki sposób, aby zamknięcie zbiornika olejowego 4 znajdowało się na górze.
- Za pomocą czystej szmatki oczyścić okolice zamknięcia zbiornika 4, a następnie odkręcić zakrętkę.
- Napełnić zbiornik oleju olejem konserwującym do pił (najlepiej olejem biodegradowalnym), maksymalnie do osiągnięcia poziomu oznaczonego wskaźnikiem.
- Należy zwrócić szczególną uwagę, by do zbiornika oleju nie dostały się żadne zanieczyszczenia. Ponownie nałożyć zakrętkę zbiornika olejowego 4.
Wskazówka: Ważna wskazówka: Aby umożliwić wymianę powietrza pomiędzy zbiornikiem oleju i otoczeniem, przy zakrętce zbiornika znajdują się niewielkie kanaliki. Aby uniknąć wycieku oleju, nieużywaną pilarkę łańcuchową należy odstawić zawsze w pozycji poziomej, z zamknięciem zbiornika olejowego 4 skierowanym ku górze.
Wskazówka: Aby uniknąć uszkodzenia piły, należy stosować tylko i wyłącznie olej konserwujący (najlepiej ulegający biodegradacji). Nie wolno w żadnym wypadku stosować olejów odzyskanych lub zużytych. W przypadku zastosowania tego rodzaju oleju, gwarancja wygasa.
Praca urządzenia
Włączanie
Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięcie 230 V można przyłączać również do sieci 220 V.
Włączanie/wyłączanie
Piłarkę trzymać w sposób opisany w rozdziale „Praca z piłarką łańcuchową”.
Aby włączyć elektronarzędzie, należy najpierw zwolnić blokadę 3, a następnie wcisnąć włącznik/wyłącznik 2 i przytrzymać go w tej pozycji.
Gdy nastąpi uruchomienie elektronarzędzia, można puścić blokadę.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 2.
Wskazówka: Nie należy wyhamowywać piłarki za pomocą przedniej osłony dłoni 5 (wyzwalanie hamulca przeciwwrzutowego).
Hamulec przeciwwrzutowy (zob. rys. F)
Hamulec przeciwwrzutowy jest mechanizmem ochraniającym, który jest wyzwalany przez przednią osłonę dłoni w przypadku odrzutu łańcucha. Łańcuch piłarki zatrzymuje się natychmiast.
Od czasu do czasu należy przeprowadzić test sprawdzający właściwe funkcjonowanie. Przesunąć przednią osłonę dłoni 5 do przodu (pozycja) i włączyć piłarkę łańcuchową na krótki okres czasu. Łańcuch nie powinien się poruszać. Aby ponownie odblokować hamulec przeciwwrzutowy, należy zwolnić włącznik/wyłącznik 2 i przestawić osłonę przednią 5 na pierwotną pozycję (pozycja).
Praca z piłarką łańcuchową
Przed przystąpieniem do cięcia
Przed wprowadzeniem urządzenia do eksploatacji i regularnie podczas pracy należy sprawdzać pilarkę pod kątem:
Czy piła łańcuchowa funkcjonuje bez zarzutu?
Czy zbiornik olejowy jest pełny? Poziom oleju należy sprawdzać przed przystąpieniem do pracy i regularnie podczas pracy. Olej należy dolewać, gdy jego poziom spadnie poniżej dolnej krawędzi okienka odczytowego. Jednorazowe napełnienie zbiornika wystarcza na ok. 15 minut (w zależności od liczby przerw i intensywności pracy). Czy łańcuch pilarki jest właściwie napięty i naostrzony? Napięcie łańcucha należy kontrolować podczas pracy regularnie co 10 minut. W szczególności w przypadku nowych pilarek trzeba się liczyć z tym, że łańcuch może się początkowo nadmiernie rozciągać. Stan łańcucha ma znaczący wpływ na wydajność cięcia. Tylko ostry łańcuch chroni przed przeciążeniem. Czy hamulec przeciwwrzutowy jest zwolniony i czy funkcjonuje prawidłowo? Czy operator wyposażony jest w odpowiednie wyposażenie ochronne? Należy stosować okulary ochronne i środki ochrony słuchu. Zaleca się stosowanie hełmu ochronnego, środków ochrony rąk, nóg i stóp. Odpowiednia odzież ochronna zmniejsza ryzyko zranienia przy cięciu gałęzi lub w wyniku niezamierzonego kontaktu z łańcuchem piły.
Odrzut pilarki (zob. rys. F)
Odrzut lub odbicie pilarki jest zjawiskiem powstającym na skutek gwałtownego ruchu obracającego się łańcucha do góry w kierunku operatora, spowodowanego zetknięciem się górnej części końcówki prowadnicy z przycinanym przedmiotem lub w wyniku zaklinowania się łańcucha.
Na skutek tego zjawiska pilarka reaguje w sposób nieprzewidywalny i może spowodować urazy operatora lub innych osób znajdujących się w pobliżu.
Cięcia boczne, ukośne i wzdłużne należy dokonywać ze szczególną ostrożnością, gdyż nie jest w tych przypadkach możliwe zastosowanie oporowego zderzaka zębatego 11.
Sposoby na uniknięcie zjawiska odrzutu:
- Pilarkę łańcuchową należy przykładać tak płytko, jak tylko to możliwe.
- Nigdy nie pracuj z luźnym, rozciągniętym lub silnie zużytym łańcuchem. Ostrz łańcuch pilarki zgodnie z zaleceniami.
- Nigdy nie tnij na wysokość powyżej ramion.
- Nigdy nie tnij czubkiem prowadnicy.
- Pilarkę łańcuchową trzymać zawsze mocno oburącz.
- Stosować tylko hamujący odrzut łańcuch firmy Bosch.
- Stosować oporowy zderzak zębaty 11 jako dźwignię. Kontrolować właściwe napięcie łańcucha.
Ogólne wskazówki (zob. rys. F-1)
Pilarkę łańcuchową należy zawsze trzymać oburącz, lewą ręką za uchwyt przedni, prawą za tylny. Rękojeści należy dokładnie obejmować kciukiem i palcami. Nigdy nie pracować, trzymając piłę jedną ręką. Przewód sieciowy zawsze prowadzić z tyłu urządzenia i zwracać uwagę, by znajdował się on poza strefą zasięgu piły i materiału obrabianego. Przewód powinien być umieszczony w taki sposób, by nie mógł się zakleszczyć między gałęziami i konarami.
Pilarkę łańcuchową wolno używać tylko, stojąc w bezpiecznej pozycji. Pilarkę łańcuchową należy trzymać z prawej strony ciała.
Pilarkę łańcuchową należy przy kontakcie z drewnem puścić na maksymalne obroty. Stosować oporowy zderzak zębaty 11, aby oprzeć pilarkę łańcuchową na ciętym materiale. Podczas piłowania należy stosować oporowy zderzak zębaty jakość.
Podczas cięcia grubszych gałęzi należy przesuwać oporowy zderzak zębaty na coraz to niższy punkt. W tym celu należy odchylić pilarkę łańcuchową, aby zwolnić zderzak i przyłożyć go ponownie niżej. Nie należy przy tym wyjmować pilarki z cięcia.
Podczas przycinania nie należy używać siły, naciskając na łańcuch. Łańcuch powinien sam pracować, po wytworzeniu przez operatora lekkiego nacisku dźwigniowego poprzez oporowy zderzak zębaty 11.
Przy pracy z pilarką łańcuchową nie należy mieć wyciągniętych rąk. Nie należy próbować ciąć w trudno dostępnych miejscach, nie należy też pracować stojąc na drabinie. Nigdy nie ciąć na wysokości powyżej ramion.
Najlepszą wydajność pilarki osiąga się, gdy prędkość łańcucha nie obniża się przy cięciu.
Zachować ostrożność przy końcu cięcia. Gdy piłarka łańcuchowa przecina materiał na wylot, siła ciężkości zmienia się w sposób nieoczekiwany. Istnieje niebezpieczeństwo skaleczenia nóg i stóp.
Pilarkę łańcuchową należy wyjmować z cięcia tylko przy włączonym silniku.
Przecinanie pni (zob. rys. G-1)
Podczas przycinania pni należy przestrzegać następujących wskazówek bezpieczeństwa:
Pień ułożyć jak ukazano na rysunku, podeprzeć w taki sposób, aby raz się nie zamykał, a piła nie blokowała się w czasie.
Krótkie kawałki drewna należy przy cięciu odpowiednio przygotować i zablokować.
Ciąć wolno tylko przedmioty z drewna. Należy unikać kontaktu z kamieniami i gwoździami, które mogłyby zostać wyrzucone, uszkodzić łańcuch lub spowodować poważne obrażenia osoby obsługującej lub znajdujących się w pobliżu.
Nie dotykać pracującej pilarki ogrodzeń drucianych ani podłoża.
Pilarka nie jest przystosowana do cięcia cienkich gałązek.
Cięcia wzdłużnych należy dokonywać z dużą ostrożnością, gdyż oporowy zderzak 11 nie może być wówczas stosowany. Pilarkę łańcuchową należy prowadzić pod małym kątem, aby uniknąć odskoku.
Pracując pilarką na zboczu, należy zawsze stać powyżej lub z boku obrabianego materiału (pnia lub leżącego drewna).
Należy brać pod uwagę ryzyko potknięcia się o pniaki, konary, korzenie itp.
Cięcie naprężonego drewna (zob. rys. J)
Cięcia naprężonego drewna, gałęzi lub drzew może dokonywać tylko odpowiednio wykwalifikowany personel fachowy. Zaleca się zachowanie maksymalnej ostrożności. Istnieje podwyższone ryzyko wypadku.
Jeżeli kawałek drewna podparty jest z obu stron, należy rozpocząć cięcie najpierw od góry (Y), przeciąć jedną trzecią średnicy pnia, a następnie przeciąć go, tnąc od dołu (Z) w tym samym miejscu. Pozwoli to uniknąć odłupywania się kawałków drewna i zablokowania łańcucha piły. Nie należy dopuścić do kontaktu łańcucha pilarki z podłożem.
Jeżeli kawałek drewna podparty jest tylko z jednej strony, należy rozpocząć cięcie najpierw od dołu (Y), przeciąć jedną trzecią średnicy pnia, a następnie przeciąć go, tnąc od góry (Z) w tym samym miejscu. Pozwoli to uniknąć odłupywania się kawałków drewna i zablokowania łańcucha piły.
Ścinanie drzew (zob. rys. K)
Należy zawsze nosić hełm ochronny, aby zapewnić sobie ochronę przed spadającymi gałęziami. Za pomocą pilarki łańcuchowej wolno ścinać jedynie drzewa, których średnica pnia mniejsza jest od długości prowadnicy. Należy zabezpieczyć stanowisko pracy. Należy zwrócić uwagę, aby żadne osoby ani zwierzęta nie znajdowały się w zasięgu padającego drzewa (Ø). Nigdy nie wolno próbować uwolnić zablokowanego łańcucha przy pracującym silniku. Aby uwolnić zablokowany łańcuch, należy stosować kliny drewniane.
Jeżeli równocześnie pracują dwie lub więcej osób, odstęp między osobą przycinającą gałęzie i osobą ścinającą drzewo powinien odpowiadać co najmniej podwójnej wysokości ścinanego drzewa. Podczas ścinania drzew należy zwrócić uwagę, aby nikogo nie zranić, aby nie uszkodzić żadnych kabli zasilających i nie spowodować żadnych strat materialnych. W razie stwierdzenia, że ścinane drzewo miało kontakt z kablem zasilającym, należy niezwłocznie zawiadomić o tym fakcie przedsiębiorstwo energetyczne.
Podczas prac na stokach i zboczach osoba obsługująca pilę powinna znajdować się powyżej ścinanego drzewa, gdyż drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie w dół.
Przed rozpoczęciem ścinania drzew należy zaplanować i w razie potrzeby utorować drogę ewakuacyjną. Droga ewakuacyjna powinna prowadzić ukośnie do tyłu, biorąc pod uwagę spodziewany kierunek upadku drzewa.
Aby właściwie ocenić kierunek padania drzewa, należy przed rozpoczęciem ścinania wziąć pod uwagę pochylenie drzewa i położenie jego konarów, a także kierunek wiatru.
Należy oczyścić drzewo z zanieczyszczeń, usunąć kamienie, luźno zwisające kory, gwoździe, klamry i drut.
Rzaz podcinający: W odziomku ścinanego drzewa wykonać od strony, w którą ma padać drzewo, nacięcie klinowe (X - W) na głębokość 1/3 średnicy pnia. Najpierw należy wykonać dolne nacięcie poziome. W ten sposób nie dojdzie do zakleszczenia łańcucha lub prowadnicy podczas wykonywania drugiego nacięcia.
Rzaz ścinający: Cięcie to (Y) powinno zostać wykonane co najmniej 50 mm powyżej poziomego cięcia rzazu podcinającego. Powinno ono być równoległe do poziomego cięcia. Nie należy wykonywać zbyt głębokiego nacięcia - pomiędzy nacięciami z dwóch stron powinien pozostać nieprzecięty fragment pnia (tzw. przygub), który działać będzie jako zawias. Przegub ma zapobiec przekręceniu się drzewa lub jego upadkowi w niewłaściwym kierunku. Nie przecierać pnia na wylot.
Gdy nacięcie zbliża się do przegubu, drzewo powinno zacząć padać. Gdyby miało się okazać, że drzewo pada w niewłaściwym kierunku albo, że pochyla się do tyłu i blokuje pilę, należy przerwać cięcie i zastosować kliny z drewna, tworzywa sztucznego lub aluminium, w celu otworzenia rzazu i zmiany kierunku padania drzewa.
Gdy drzewo zacznie się przechylać, należy wysunąć pilę z rzazu, wyłączyć ją, odłożyć i opuścić zagrożone miejsce wyznaczoną uprzednio drogą ewakuacyjną. Zwrócić uwagę na spadające gałęzie i unikać potknięć.
Wbijając klin (Z) w poziomy rzaz, doprowadzić drzewo do padnięcia.
Gdy drzewo zacznie się przechylać, należy opuścić zagrożone miejsce wyznaczoną uprzednio drogą ewakuacyjną. Zwrócić uwagę na spadające gałęzie i unikać potknięć.
Okrzesywanie (zob. rys. L)
Pod tym pojęciem rozumie się odcinanie gałęzi ściętego uprzednio drzewa. Podczas okrzesywania nie należy odcinać większych, skierowanych ku dołowi konarów, które podtrzymują drzewo. Rozpocząć pracę należy od odcinania mniejszych gałęzi, odcinając je jak pokazano na rysunku. Nacięte gałęzie należy ciąć od dołu ku górze, by uniknąć zakleszczenia się piły.
Przerzynka pnia (zob. rys. M-P)
Pod tym pojęciem rozumie się dzielenie ściętego uprzednio drzewa na odcinki. Należy dbać o stabilną pozycję przy pracy i o równomierne rozłożenie wagi ciała na obie stopy. Jeżeli
istnieje taka możliwość, należy podeprzeć drzewo konarami, belkami lub klinami. Należy kierować się wskazówkami, ułatwiającymi cięcie.
Jeżeli drzewo oparte jest równomiernie na całej długości, należy ciąć od góry.
Jeżeli drzewo oparte jest tylko jednym końcem, należy przeciąć najpierw 1/3 średnicy pnia, tnąc od dołu, a następnie dokończyć cięcie, tnąc od góry na wysokość rzazu.
Jeżeli drzewo oparte jest oboma końcami, należy przyciąć najpierw 1/3 średnicy pnia, tnąc od góry, a pozostałe 2/3 przyciąć od dołu, tnąc na wysokość rzazu.
Pracując piłą na zboczu, należy zawsze stać powyżej pnia drzewa. Aby zachować pełną kontrolę w momencie całkowitego przecięcia, należy pod koniec cięcia zredukować nacisk piły na drewno, nadal mocno trzymając oba uchwyty narzędzia. Zwrócić uwagę, aby łańcuch nie dotknął podłoża. Po zakończeniu cięcia odczekać, aż łańcuch zatrzyma się całkowicie, i dopiero wtedy wyjąć piłę z rzazu. Przed przejściem od jednego drzewa do drugiego należy zawsze wyłączyć silnik piły łańcuchowej.
Lokalizacja usterek
W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej tabelce znajdują się różne rodzaje błędów, ich przyczyny oraz właściwe sposoby ich usuwania. Jeżeli za pomocą tabeli nie uda się zlokalizować bądź usunąć usterki, o pomoc należy zwrócić się do punktu serwisowego.
Uwaga: Przed przystąpieniem do lokalizacji usterki, elektronarzędzie należy wyłączyć i wyjąć wtyczkę z gniazda.
| Symptoms | Mоžliwa przyczyna | Usuniecie usterki |
| Piłaulatory | Zadział ha mulc e przechiwodzutowy | Przestawić przydnia oslone ręk 5 na pierwotnagle pozyme Ⓞ (zob. rys. F) |
| Odlączona wtyczka | Podlączy wtyczke |
| Gniazdko jest uzskodzone | Podlączy urzadzenia do内在go gniazdka |
| Przedląȩcz jest uzskodzony | Skontrolowa.Przewód, w razie potrzeby wymienić |
| Zadział bepiecieznik | Wymienić bezpiecieznik |
| Pilarka latcuchowa pracje zprzerwami | Przedląȩcz jest uzskodzony | Skontrolowa.Przewód, w razie potrzeby wymienić |
| Wewétrzne uzskodzenie przyzewodu wźeględnie chwiejny styk | Skontaktowa.§ z autoryzowanym serwisem Bosch |
| Uszkodzony wyncznik/wyłącznik 2 | Skontaktowa.§ z autoryzowanym serwisem Bosch |
| Suchy latcuch pity | Brak oleju w zbiorniku | Dopełnić oleju |
| Zatkany otwor wentylacyjny w zamkiȩciu zbiornika na olej 4 | OczyScić zamkiȩcie zbiornika 4 |
| Zatkany kanat przyptywu oleju | OczyScić kanat przyptywu oleju |
| Hamowanie latcuchnaNie funkcjonuje | Uszkodzony hamulec wybiegawy/hamulec przyciewodzutowy | Skontaktowa.§ z autoryzowanym serwisem Bosch |
| Goracity latcuch pilarki/szyna prowadacja | Brak oleju w zbiorniku | Dopełnić oleju |
| Zatkany otwor wentylacyjny w zamkiȩciu zbiornika na olej 4 | OczyScić zamkiȩcie zbiornika 4 |
| Zatkany kanat przyptywu oleju | OczyScić kanat przyptywu oleju |
| Za duze naprzejenie latcuch | Wyregulowa.naprzejenie latcuchua |
| Tępy latcuch | Naostrzyć lub wymienić latcuch pilarki |
| latcuch pilarki zahacza są, wibruju lub niedobrze tnie | Za sąbe naprzejenie latcucha | Wyregulowa.naprzejenie latcucha |
| Tępy latcuch | Naostrzyć lub wymienić latcuch pilarki |
| Zużyty latcuch pilarki | Wymienić latcuch |
| Ząbki latcucha skierowane są w niewlacijiem wieruku | Wȩsciwo zamontowej latcuch |
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.
Wskazówka: Następujących czynności konserwacyjnych należy dokonywać regularnie, aby zagwarantować długą i wydajną pracę urządzenia.
Regularnie kontrolować pilarkę pod kątem oczywistych usterek, takich jak poluzowany lub uszkodzony łańcuch, luźne połączenia i zużyte lub uszkodzone elementy konstrukcyjne.
Kontrolować, czy osłony urządzenia i zabezpieczenia są w pełni sprawne i właściwie zamontowane. Przed rozpoczęciem pracy urządzeniem należy przeprowadzić wszelkie konieczne konserwacje i naprawy.
Wskazówka: Przed wysyłką piły łańcuchowej należy koniecznie opróżnić zbiornik oleju.
Wymiana/obracanie łańcucha piły i prowadnicy
Skontrolować łańcuch piły i prowadnicę zgodnie ze wskazówkami zawartymi w rozdziale „Naprężanie łańcucha".
Rowek prowadzący prowadnicy zużywa się z czasem. Przy każdej wymianie łańcucha prowadnicę należy obrócić o 180°, aby osiągnąć równomierne jej zużycie - czynność ta wydłuży żywotność prowadnicy.
Sprawdzić koło łańcuchowe 20. Jeżeli okaże się ono na skutek dużego obciążenia zużyte lub uszkodzone, należy zlecić jego wymianę w punkcie usługowym.
Ostrzenie łańcucha
Szlifowanie pilarki łańcuchowej należy zlecać autoryzowanemu punktowi serwisowemu firmy Bosch.
Samodzielne szlifowanie łańcucha (odpowiednio i zgodnie z zaleceniami dobranego do pilarki) można dokonywać przy pomocy odpowiedniego narzędzia służącego do tego celu. Należy przy tym przestrzegać instrukcji szlifowania dołączonej do narzędzia.
Kontrola automatycznego smarowania łańcucha
Kontroli automatycznego smarowania można dokonać, włączając pilarkę i kierując jej czubek w stronę kawałka kartonu lub papieru, umieszczonego na podłodze. Nie należy przy tym przekraczać prędkości obrotowej. Przestrzegać odstępu bezpieczeństwa, wynoszącego 20 cm. Jeżeli przy teście zauważalny będzie wyciek oleju, oznacza to, że automatyczny system smarowania działa bez zarzutu. Jeżeli - mimo pełnego zbiornika - na papierze nie ukażą się ślady oleju, należy przejść do rozdziału „Lokalizacja usterek" lub skontaktować się z punktem serwisowym firmy Bosch.
Po zakończeniu użytkowania/Przechowywanie
Plastikową obudowę pilarki łańcuchowej należy czyścić przy pomocy miękkiej szczotki i czystej szmatki. Nie używać wody, środków zawierających rozpuszczalniki ani środków polerujących. Usunąć zabrudzenia, w szczególności z otworów wentylacyjnych silnika.
Po pracy wynoszącej ok. 1 - 3 godzin należy zdemontować osłonę 13, prowadnicę 10 i łańcuch 9, a następnie wyczyścić je za pomocą szczoteczki.
Okolice osłony 13, koła łańcucha 20 i zamocowanie prowadnicy należy oczyścić za pomocą szczotki ze wszelkich zanieczyszczeń. Dysza olejowa 23 należy czyścić za pomocą czystej szmatki.
Jeżeli pilarka łańcuchowa ma być przechowywana przez dłuższy okres czasu, należy oczyścić łańcuch 9 i prowadnicę 10.
Pilarkę łańcuchową należy przechowywać w bezpiecznym, suchym i niedostępnym dla dzieci miejscu.
Nie należy umieszczać żadnych przedmiotów na obudowie pilarki łańcuchowej.
Proszę zwrócić uwagę przy odstawianiu piły – powinna się ona znajdować w pozycji poziomej, a zamknięcie zbiornika olejowego 4 musi być skierowane do góry.
Pilarkę można przechowywać w opakowaniu, w którym została dostarczona, należy jednak uprzednio całkowicie opróżnić zbiornik oleju.
Osprzęt
Czyszczenie
Olej konserwujący do pił, 1 litr .2607000181
Prowadnica z łańcuchem
AKE 30/30 S .F016800259
AKE 35/35 S .F016800260
AKE 40/40 S . F016800261
Łańcuch piły
AKE 30/30 S . F016800256
AKE 35/35 S .F016800257
AKE 40/40 S. F016800258
Informacje dotyczące użytkowania
Przy wszystkich zgłoszeniach i zamówieniach części zamiennych konieczne jest podanie dziesięciocyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej piły łańcuchowej.
Česky|165
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące serwisów online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.
Nie wolno wyrzucać elektronarzędzi do odpadów z gospodarstwa domowego!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowaniu w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno
doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.
Zastrzega się prawo dokonywania zmian.
Cesky
Popis výrobku a specifikace
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Určené použití
Popis produktu i wydajności
Kategoria produktu: 6
Opis produktu i wydajności
Przeczytaj wszystkie ostrzeżenia i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować porażenie prądem, pożar i/lub poważne obrażenia.
216|Ukraiński
Przeznaczenie urządzenia
Elektronarzędzie przeznaczone jest do piłowania drewna, desek, belek drewnianych, płyt, kłód, słupów itp., a także do cięcia drewna wzdłuż i w poprzek włókien. To elektronarzędzie nie jest przeznaczone do cięcia materiałów mineralnych.
Zawartość opakowania
Ostrożnie wyjmij elektronarzędzie z opakowania i sprawdź, czy wszystkie wymienione poniżej części są kompletne:
- Piła łańcuchowa -Prowadnica -Piła łańcuchowa
- Pokrywa zbiornika oleju -Zabezpieczenie filtra
- Narzędzie regulacyjne (AKC 30/35/40) Instrukcja obsługi
Jeśli czegoś brakuje lub coś jest uszkodzone, skontaktuj się ze sprzedawcą.
Przedstawione komponenty
Numeracja przedstawionych komponentów odnosi się do rysunku elektronarzędzia na stronie z rysunkiem.
1 Zabezpieczona rękojeść (izolowane rękojeści) 2 Włącznik 3 Blokada włącznika 4 Pokrywa filtra
5 Odciążenie dźwigni do zabezpieczenia przed przypadkowym uruchomieniem (zabezpieczenie przed włączeniem) 6 Dodatkowa rękojeść (izolowane rękojeści) 7 Końcówka (AKE 35 S/1835 S/40 S/35/40/45 S) 8 Zabezpieczenie przed przeciążeniem 9 Płyta podstawy 10 Płyta podstawy 11 Zębatka 12 Rączka regulacji (AKE 30 S/35 S/1835 S/40 S/45 S) 13 Pokrywa 14 Nastawnik kąta (AKE 30 S/35 S/1835 S/40 S/45 S) 15 Przewód zasilający* 16 Włącznik 17 Numer seryjny 18 Narzędzie regulacyjne (AKE 30/35/40) 19 Ogranicznik głębokości 20 Koło napędowe 21 Zacisk głębokości 22 Wskaźnik kierunku ruchu i cięcia 23 Osłona płyty 24 Włącznik płyty podstawy 25 Ogranicznik głębokości 26 Nakrętka zabezpieczająca (AKE 30/35/40) 27 Śruba napinająca (AKE 30/35/40) 28 Wskaźnik poziomu oleju 29 Otwory wentylacyjne W zależności od wyposażenia *Wyposażenie dodatkowe lub opisane akcesoria nie wchodzą w zakres standardowej dostawy. Pełny asortyment akcesoriów znajduje się w naszym programie akcesoriów.
Techniczne
Cięcie drewna (patrz rys. K)
Cięcie pnia drzewa (patrz rys. M-P)
Informacja techniczna: (037) 713350
Naprawa narzędzi: (037) 713352
Faks: (037) 713354
E-mail: service-pt@lv.bosch.com
Usuwanie
Elektronarzędzia, wyposażenie dodatkowe i opakowania są wykonane z materiałów nadających się do recyklingu i powinny być poddane recyklingowi.
Nie wyrzucaj elektronarzędzi do pojemników na odpady komunalne!
Tylko dla krajów UE:
Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, zużyte elektronarzędzia należy zbierać selektywnie i poddawać recyklingowi w sposób przyjazny dla środowiska.
Możliwe zmiany.
Papildoma įranga
Valymas
Grandininių pjūklų alyva, 1 litras 2607000181
Pjovimo juosta su pjūklo grandine
AKE 30/30 S F016800259
AKE 35/35 S F016800260
