AKR855GWH - Okap WHIRLPOOL - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Whirlpool
Model	AKR855GWH
Szerokość (cm)	85
Kolor	Biały
Napięcie zasilania	230 V, 50 Hz
Moc silnika (W)	200
Wydajność wyciągu (m³/h)	500
Poziom hałasu (dB)	60
Oświetlenie	2 x 20 W halogenowe
Liczba prędkości	3
Sterowanie	Przyciski dotykowe
Funkcja timera	Tak, opóźnienie wyłączenia do 5 minut
Czujnik temperatury	Tak, automatyczne włączanie przy wzroście temperatury
Typ filtracji	Metalowy filtr przeciwtłuszczowy (zmywalny) + opcjonalny filtr węglowy
Tryb pracy	Pochłaniacz (recyrkulacja)
Montaż	Ścienny
Częstotliwość czyszczenia filtrów przeciwtłuszczowych	Co najmniej raz w miesiącu
Częstotliwość wymiany filtrów węglowych	Co 4 miesiące

Często zadawane pytania - AKR855GWH WHIRLPOOL

Jak wyczyścić metalowy filtr przeciwtłuszczowy?

Filtr należy myć raz w miesiącu ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Po umyciu i osuszeniu zamontować z powrotem.

Jak wymienić żarówkę w okapie?

Odłącz okap od zasilania. Delikatnie podważ klosz w trzech punktach za pomocą małego śrubokręta. Wyjmij przepaloną żarówkę i wymień na nową tego samego typu (halogen 20 W). Zamontuj klosz (zatrzask).

Jak zresetować wskaźnik nasycenia filtra?

Po konserwacji filtra naciśnij i przytrzymaj przycisk 3 (timer) aż wskaźnik zgaśnie.

Jak włączyć funkcję timera?

Naciśnij przycisk 3 (timer) – spowoduje opóźnienie wyłączenia o 5 minut. Ponowne naciśnięcie wyłącza timer.

Co oznaczają wskaźniki na panelu sterowania?

Wyświetlacz pokazuje prędkość wyciągu, nasycenie filtra przeciwtłuszczowego (gdy wymaga konserwacji) oraz nasycenie filtra węglowego (po aktywacji). Wskaźnik miga przy bezpiecznym działaniu.

Jak zdjąć panel wyciągowy?

Obróć panel do góry, a następnie mocno popchnij go w górę, aby go zdjąć. Panel nie wymaga wykręcania.

Jaka jest minimalna odległość między okapem a płytą kuchenną?

Dla kuchenek elektrycznych minimalna odległość to 40 cm, dla gazowych lub mieszanych – 65 cm. Należy sprawdzić również instrukcję płyty.

Czy okap można używać z kuchenką gazową?

Tak, ale należy zachować minimalną odległość 65 cm i zapewnić odpowiednią wentylację pomieszczenia, aby podciśnienie nie przekraczało 4 Pa.

Co zrobić, gdy okap nie działa?

Sprawdź, czy jest zasilanie i czy wtyczka jest prawidłowo podłączona. Wyłącz i włącz urządzenie. Jeśli nadal nie działa, skontaktuj się z serwisem.

Jak zamontować filtr węglowy?

Odłącz okap od zasilania. Otwórz panel, wyjmij metalowe filtry przeciwtłuszczowe. Załóż filtr węglowy z każdej strony, obracając zgodnie z ruchem wskazówek zegara, aż zaskoczy na kołkach. Zamontuj filtry przeciwtłuszczowe i panel.

INSTRUKCJA OBSŁUGI AKR855GWH WHIRLPOOL

PL Instrukcja obsługi i konserwacji

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa, z którymi należy się zapoznać i których należy ściśle przestrzegać.

Oto symbol Uwaga, odnoszący się do bezpieczeństwa, ostrzegający użytkowników przed potencjalnymi zagrożeniami dla nich samych i innych.

Wszelkie ostrzeżenia dotyczące niebezpieczeństwa poprzedzone są symbolem Uwaga oraz następującymi terminami:

NIEBEZPIECZEŃSTWO:

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie prowadzi do poważnych obrażeń.

OSTRZEŻENIE :

Oznacza niebezpieczną sytuację, której ewentualne zaistnienie mogłoby prowadzić do poważnych obrażeń.

Wszelkie ostrzeżenia dotyczące bezpieczeństwa szczegółowo określają istniejące niebezpieczeństwo/ostrzeżenie i wskazują, w jaki sposób zmniejszyć ryzyko obrażeń, uszkodzeń i porażenia elektrycznego wskutek niewłaściwego użytkowania urządzenia. Skrupulatnie przestrzegać poniższych instrukcji:

- Instalacja oraz konserwacja powinna zostać przeprowadzona przez wykwalifikowanego technika zgodnie z instrukcjami producenta oraz obowiązującymi lokalnie przepisami bezpieczeństwa. Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji obsługi.

- Przed przystąpieniem do jakichkolwiek czynności instalacyjnych urządzenie należy odłączyć od zasilania elektrycznego.

• Uziemienie urządzenia jest obowiązkowe. (Niemożliwe w przypadku okapów klasy II oznaczonych symbolem □ na tabliczce znamionowej).

- Przewód zasilający powinien mieć wystarczającą długość, aby umożliwiać podłączenie zabudowanego urządzenia do gniazdka sieciowego.

- Nie odłącać urządzenia od zasilania, ciągnąc za przewód.

- Po zakończeniu instalacji użytkownik nie powinien mieć dostępu do podzespołów elektrycznych urządzenia.

- Nie dotykać urządzenia mokrymi częściami ciała i nie obsługiwać go boso.

- Urządzenia nie powinny obsługiwać dzieci ani osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, a także osoby nieposiadające doświadczenia, chyba że obsługa odbywa się pod nadzorem lub po uprzednim poinstruowaniu przez osoby odpowiedzialne za ich bezpieczeństwo.

- Nie naprawiać i nie wymieniać żadnej części urządzenia, jeśli nie jest to konkretnie zalecane w instrukcji. Wszystkie czynności serwisowe powinny być wykonywane przez kompetentnego technika.

- Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Podczas wiercenia otworów w ścianie zachować ostrożność, aby nie uszkodzić podłączeń elektrycznych i/lub rur.

- Wszystkie otwory wentylacyjne powinny mieć zawsze wyprowadzenie na zewnątrz.

- Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody powstałe wskutek niewłaściwego użytkowania lub nieprawidłowych ustawień.

- Właściwa konserwacja i czyszczenie zapewniają sprawność i optymalną wydajność urządzenia. Należy regularnie czyścić uciążliwe zabrudzenia powierzchniowe, aby zapobiec gromadzeniu się warstwy tłuszczu. Należy regularnie wyjmować i czyścić lub wymieniać filtr.

- Nigdy nie przyrządzać płonących potraw (flambé) pod urządzeniem. Stosowanie otwartego płomienia może spowodować pożar.

- Nieprzestrzeganie zaleceń dotyczących czyszczenia okapu oraz wymiany filtrów grozi pożarem.

- Powietrze nie powinno być odprowadzane do kanału, przez który odprowadzany jest dym z urządzeń spalających gaz lub inne paliwo, lecz powinno posiadać osobny wylot. Należy przestrzegać wszelkich krajowych norm prawnych dotyczących odprowadzania spalin.

- Jeżeli okap używany jest równocześnie z urządzeniami spalającymi gaz lub inne paliwa, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x 10-5 barów). Z tego powodu należy się upewnić, że pomieszczenie jest wystarczająco przewiewne.

- Podczas smażenia potraw nie należy zostawiać patelni bez nadzoru, gdyż może nastąpić zapalenie tłuszczu.

- Przed dotknięciem żarówek sprawdzić, czy ostygły.

- Nie używać ani nie pozostawiać okapu bez prawidłowo zainstalowanej żarówki, gdyż mogłoby to spowodować porażenie prądem.

- Okap nie jest powierzchnią roboczą, dlatego nie należy na nim stawiać żadnych przedmiotów ani go przeciążać.

- Podczas wszystkich prac instalacyjnych i konserwacyjnych należy nosić odpowiednie rękawice robocze.

- Urządzenie nie nadaje się do użytku na zewnątrz.

- Gdy działa płyta kuchenna, części okapu, do których ma dostęp użytkownik, mogą się nagrzewać.

Utylizacja urządzeń AGD

• Urządzenie zostało wykonane z materiałów nadających się do recyklingu. Urządzenie należy utylizować zgodnie z miejscowymi przepisami dotyczącymi gospodarki odpadami. Przed złomowaniem należy odciąć przewód zasilający.
• Aby uzyskać więcej informacji na temat utylizacji, odzyskiwania oraz recyklingu urządzeń AGD, należy skontaktować się z odpowiednim lokalnym urzędem gminy, punktem skupu złomu lub sklepem, w którym zakupiono urządzenie.

ZACHOWAĆ NINIEJSZĄ BROSZURĘ DO WGLĄDU.

INSTALACJA

Po rozpakowaniu urządzenia należy je sprawdzić pod kątem ewentualnych uszkodzeń powstałych podczas transportu. W razie jakichkolwiek problemów skontaktować się ze sprzedawcą lub z najbliższym autoryzowanym serwisem. W celu uniknięcia uszkodzeń urządzenie należy wyjąć z opakowania styropianowego bezpośrednio przed instalacją.

PRZYGOTOWANIE DO INSTALACJI

OSTRZEŻENIE:

Produkt jest ciężki. Przy jego podnoszeniu i instalacji powinny współpracować co najmniej dwie osoby.

Minimalna odległość pomiędzy naczyniami na kuchence a spodem okapu nie może być mniejsza niż 40 cm w przypadku kuchenek elektrycznych i 65 cm w przypadku kuchenek gazowych lub mieszanych.

Przed przystąpieniem do instalacji należy również sprawdzić minimalne odległości podane w instrukcji obsługi kuchenki.

Jeżeli w instrukcji instalacji kuchenki lub płyty przewidziana została większa odległość pomiędzy kuchenką a okapem, należy ją zastosować.

PODŁĄCZENIA ELEKTRYCZNE

Sprawdzić, czy napięcie podane na tabliczce znamionowej urządzenia odpowiada napięciu w sieci.

Tę informację znaleźć można wewnątrz okapu, pod filtrem przeciwtłuszczowym.

Wymiany przewodu zasilającego (typ H05 VV-F 3 x 0,75 mm²) może dokonać wyłącznie wykwalifikowany elektryk. Skontaktować się z autoryzowanym centrum serwisowym.

Jeżeli okap wyposażony jest we wtyczkę elektryczną, należy ją podłączyć do gniazdka spełniającego wymogi aktualnie obowiązujących przepisów, zainstalowanego w łatwo dostępnym miejscu. Jeżeli okap nie posiada wtyczki (bezpośrednie okablowanie podłączone do zasilania sieciowego) lub jeżeli gniazdko nie znajduje się w łatwo dostępnym miejscu, należy zainstalować standaryzowany dwubiegunowy odłącznik zasilania umożliwiający całkowite odcięcie urządzenia od zasilania w przypadku przepięcia kategorii III, zgodnie z przepisami dotyczącymi instalacji.

ZALECENIA OGÓLNE

Przed przystąpieniem do użytkowania

Usunąć zabezpieczenia kartonowe, folię oraz nalepki z akcesoriów.

Sprawdzić urządzenie pod kątem ewentualnych uszkodzeń powstałych podczas transportu.

W trakcie użytkowania

Aby nie dopuścić do uszkodzenia urządzenia, nie należy na nim kłaść ciężkich przedmiotów.

Nie wystawiać urządzenia na działanie czynników atmosferycznych.

PORADY DOTYCZĄCE OCHRONY ŚRODOWISKA

Utylizacja opakowania

Materiał z opakowania w 100% nadaje się do recyklingu i jest oznaczony symbolem ⚠. Należy w odpowiedzialny sposób pozbywać się części opakowania, przestrzegając miejscowych przepisów dotyczących utylizacji odpadów.

Utylizacja urządzenia

• Niniejsze urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE (WEEE) oraz polską ustawą o zużytym sprzęcie elektrycznym i elektrotechnicznym.
• Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie człowieka.
• Symbol 📋 na urządzeniu lub w dokumentacji do niego dołączonej oznacza, że urządzenia nie wolno traktować podobnie jak zwykłe odpady domowe. Należy oddać je do punktu zajmującego się utylizacją i recyklingiem urządzeń elektrycznych i elektronicznych.

INSTRUKCJA WYSZUKIWANIA USTEREK

Urządzenie nie działa:

• Sprawdzić, czy dostępne jest zasilanie elektryczne oraz czy urządzenie jest prawidłowo podłączone do zasilania.
• Wyłączyć urządzenie i włączyć je ponownie, aby sprawdzić, czy usterka nie zniknie.

Moc zasysania okapu jest niewystarczająca:

• Sprawdzić moc zasysania i w razie potrzeby wyregulować ją:
• Sprawdzić, czy filtry są czyste:
• Sprawdzić otwory wentylacyjne pod kątem ewentualnego zatkania.

Oświetlenie nie działa;

• Sprawdzić żarówkę i w razie potrzeby ją wymienić;
• Sprawdzić, czy żarówka została zamontowana prawidłowo;

SERWIS TECHNICZNY

Przed skontaktowaniem się z Serwisem Technicznym należy:

1. Sprawdzić, czy problemu nie można usunąć samodzielnie, postępując zgodnie z sugestiami podanymi w rozdziale pt. „Instrukcja wyszukiwania usterek”.
2. Wyłączyć urządzenie, a następnie włączyć je z powrotem, aby sprawdzić, czy usterka nie znikła.

Jeśli po przeprowadzeniu powyższych czynności usterka nie znikła, należy skontaktować się z najbliższym Serwisem Technicznym.

Należy zawsze podać:

• Krótki opis usterki;
• Dokładny typ i model urządzenia;
• Numer serwisowy (numer po słowie „SERVICE” na tabliczce znamionowej) znajdujący się wewnątrz urządzenia. Numer serwisowy jest również podany w książeczce gwarancyjnej;
• Dokładny adres;
• Numer telefonu.

SERVICE

0000 000 00000

W razie konieczności wykonania napraw należy skontaktować się z autoryzowanym serwisem technicznym (aby mieć gwarancję, że użyte zostaną oryginalne części zamienne, a sama naprawa będzie wykonana prawidłowo).

CZYSZCZENIE

OSTRZEŻENIE:

• Nie stosować parowych urządzeń czyszczących.
• Odłączyć urządzenie od zasilania elektrycznego.

WAŻNE: Nie stosować detergentów korozyjnych ani ściernych. Jeśli taki produkt przypadkowo wszedł w kontakt z urządzeniem, należy natychmiast zetrzeć go wilgotną ściereczką.

- Powierzchnie należy czyścić wilgotną ściereczką. Jeśli są bardzo zabrudzone, dodać do wody kilka kropli płynu do mycia naczyń. Wytrzeć do sucha ściereczką.

WAŻNE: Nie używać ściernych gąbek ani metalowych skrobaków lub myjek. W miarę upływu czasu mogą one zniszczyć powierzchnię urządzenia.

- Stosować detergenty przeznaczone do czyszczenia urządzenia i przestrzegać zaleceń producenta.

WAŻNE: W celu usunięcia pozostałości olejów lub tłuszczów filtry należy czyścić co najmniej raz w miesiącu.

KONSERWACJA

! UWAGA:

• stosować rękawice ochronne.
• odłączyć urządzenie od zasilania elektrycznego.

Metalowy filtr przeciwtłuszczowy ma nieograniczona trwałość i należy go myć raz w miesiącu ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu. Po myciu w zmywarce filtr przeciwtłuszczowy może się przebarwić, lecz jego właściwości się nie zmieniają.

Otworzyć panel wyciągowy (obrócić do góry).

Uwaga: Panelu nie trzeba wyjmować.

Aby wyjąć filtr, należy uprzednio wyjąć uchwyt.

Po umyciu i po osuszeniu filtru przeciwtłuszczowego należy go ponownie zamontować, wykonując opisane czynności w odwrotnej kolejności.

FILTRY WĘGLOWE (tylko w okapach w wersji filtrującej - pochłaniaczy)

Zatrzymuje nieprzyjemne zapachy powstałe w trakcie gotowania.

Filtr węglowy należy wymieniać co 4 miesiące

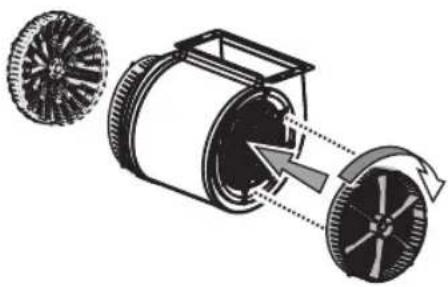

Montaż lub wymiana filtra węglowego

1. Odłączyć okap od zasilania elektrycznego.
2. Otworzyć panel wyciągowy i wyjąć go.
3. Wyjąć filtry przeciwtłuszczowe.
4. Założyć jeden filtr węglowy z każdej strony, przykrywając obie kratki ochronne wirnika silnika. Obrócić filtry w stronę zgodną z ruchem wskazówek zegara, aby zaskoczyły na środkowych kołkach.

W celu wyjęcia należy postępować w odwrotnej kolejności.

Założyć z powrotem filtry przeciwtłuszczowe i panel wyciągowy.

1. Odłączyć okap od zasilania elektrycznego.
2. Przy pomocy małego śrubokręta delikatnie podważzyć klosz (w trzech wskazanych punktach) i zdjąć go.
3. Wyjąć przepaloną żarówkę z obsady i wymienić na nową.
4. Założyć z powrotem klosz (mocowanie zatrzaskowe).

Wyjąć wszystkie komponenty z opakowań. Sprawdzić, czy są wszystkie komponenty.

• Zamontowany okap z silnikiem, oświetleniem oraz filtrami przeciwtłuszczowymi (1 lub 2 filtry przeciwtłuszczowe w zależności od modelu). - Instrukcja montażu i obsługi - 1 szablon montażowy • 1 - adapter Torx T10 • 1 - adapter Torx T20 • 1 deflektor • 3 kołki ścienne ∅ 8mm • 3 śruby ∅ 5x45 • 3 śruby ∅ 3,5x9,5 • 1 podkładka ∅ 5,3x2 • 1 dławik - Przewód zasilający • 2 filtry węglowe

INSTALACJA - WSTĘPNE INSTRUKCJE MONTAŻU

Okap został zaprojektowany do pracy w wersji filtrującej - jako pochłaniacz.

Wersja filtrująca (pochłaniacz)

Powietrze jest filtrowane przez filtr węglowy i odprowadzane z powrotem do otoczenia.

WAŻNE: Sprawdzić, czy recyrkulacja powietrza jest prawidłowa i nie stwarza problemów.

Jeśli okap nie jest wyposażony w filtr węglowy, powinien on zostać zamówiony i zamontowany przed uruchomieniem okapu.

Okap powinien być montowany z dala od stref bardzo zanieczyszczonych, okien, drzwi i źródeł ciepła.

Okap jest wyposażony we wszystkie materiały konieczne do instalacji na większości ścian/sufitów. Wykwalifikowany instalator powinien jednak sprawdzić, czy materiały instalacyjne są odpowiednie dla danego typu ściany/sufitu.

WYMIARY MONTAŻOWE

INSTALACJA - INSTRUKCJA MONTAŻU

Poniżej podane, kolejno ponumerowane instrukcje zawierają odniesienia do rysunków, które znajdują się na ostatniej stronie niniejszego dokumentu. W odniesieniach podano właściwe numery rysunków.

WAŻNE: Okap jest dostarczany w wersji filtrującej - jako pochłaniacz.

Filtr węglowy jest dostarczony w komplecie i należy go założyć po zainstalowaniu okapu.

1. Narysować na ścianie pionową linię środkową.
2. Umieścić schemat wiercenia na ścianie (zamocować taśmą klejącą): pionowa linia środkowa na schemacie wiercenia musi odpowiadać linii środkowej narysowanej na ścianie.

Uwaga: Krawędź dolna schematu wiercenia otworów musi odpowiadać krawędzi dolnej okapu.

WAŻNE: Dolna krawędź schematu wierceń musi znajdować się w odległości co najmniej 40 cm (w przypadku elektrycznych płyt kuchennych) lub 65 cm (w przypadku gazowych płyt kuchennych).

1. Wywiercić 3 otwory, jak pokazano na rysunku.
2. Zdjąć schemat wierceń ze ściany, włożyć 2 kołki oraz 2 śruby w ścianę w taki sposób, aby wystawały na ok. 5 mm; włożyć trzeci kołek w dolny otwór.
3. Nałożyć plastikową kratkę na złącze wylotu powietrza w okapie
4. Zawiesić okap na śrubach mocujących przez specjalną perforację z tyłu.
5. Zdjąć panel wyciągowy:

a. obrócić panel do góry. b. mocno popchnąć panel do góry c. zdjąć cały panel

1. Wyjąć filtry przeciwtłuszczowe.
2. Włożyć podkładkę oraz śrubę zabezpieczającą w dolny otwór.
3. Dokręcić śruby mocujące, aby zabezpieczyć okap na ścianie.
4. Ułożyć przewód elektryczny w prowadnicy.
5. Zabezpieczyć przewód w dławiku.

WAŻNE: Wykonanie niniejszej czynności jest obowiązkowe. Ma zapobiegać przypadkowemu odłączeniu się kabla elektrycznego.

Wykonać podłączenie do domowej sieci elektrycznej.

1. Zamontować filtry węglowe nad pokrywą silnika. Obrócić filtry, aby zaskoczyły na środkowych kołkach.
2. Założyć z powrotem filtry przeciwtłuszczowe.
3. Założyć z powrotem panele.

Sprawdzić działanie okapu - patrz rozdział pt. „Opis i obsługa okapu”.

1. Panel sterowania.
2. Panel wyciągowy.
3. Filtry przeciwtłuszczowe.
4. Żarówki halogenowe.

1. Przycisk WYŁ. / zmniejszanie prędkości (mocy) wyciągowej
2. Przycisk WŁ. / zwiększanie prędkości (mocy) wyciągowej
3. Przycisk WŁ./WYŁ. Timera: opóźnia wyłączenie wybranej prędkości (mocy) wyciągowej o 5 minut.

Uwaga: Ten przycisk jest również wykorzystywany w funkcji „Zerowanie sygnału nasycenia filtra”

1. Przycisk WŁ./WYŁ. oświetlenia
2. Wyświetlacz pokazuje:

a. Prędkość (moc) wyciągowa: wskaźnik obraca się zgodnie z wybraną prędkością (mocą) wyciągową. Bezpieczne działanie: wskaźnik miga. b. Nasycenie filtra przeciwtłuszczowego: włącza się, gdy konieczna jest konserwacja filtra. c. Timer b. Nasycenie filtra z węglem aktywowanym: włącza się, gdy konieczna jest konserwacja filtra.

Uwaga: Funkcja ta jest normalnie wyłączona i należy ją włączyć jedynie wtedy, jeśli okap jest używany w wersji filtrującej (jako pochłaniacz, z zamontowanym filtrem węglowym).

W tym celu należy wykonać następujące czynności:

• wyłączyć okap
• jednocześnie nacisnąć i przytrzymać przyciski 1 oraz 3 w taki sposób, aby wskaźnik przestał migać (wskaźnik wyłączony) i zaczął świecić światłem ciągłym (wskaźnik włączony).
• zwolnić przyciski.

Aby go wyłączyć, należy ponownie wykonać taką procedurę: wskaźnik przestanie świecić światłem ciągłym (wskaźnik włączony) i zamiast tego zacznie migać (wskaźnik wyłączony).

e. Oświetlenie

Bezpieczne działanie

Okap posiada czujnik, który w razie nagłego wzrostu temperatury włącza urządzenie na czas do momentu, aż temperatura znacząco spadnie.

Wyzerowanie sygnału nasycenia filtra

Po przeprowadzeniu konserwacji filtra nacisnąć i przytrzymać przycisk 3 aż wskaźnik zgaśnie.
