Intitulé	Valeur / Description
Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	2 canaux, technologie MOSFET, classe D
Alimentation électrique	12 V DC
Dimensions approximatives	320 x 240 x 60 mm
Poids	2,5 kg
Puissance de sortie	1500 W max (750 W RMS par canal)
Impédance	2 Ohms (stéréo)
Fonctions principales	Contrôle de gain, protection contre les courts-circuits, filtrage passe-bas
Utilisation	Idéal pour les systèmes audio de voiture, améliore la qualité sonore
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Sécurité	Ne pas exposer à l'eau, respecter les limites de puissance
Informations générales	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - MRV-1505 ALPINE

Comment installer l'amplificateur ALPINE MRV-1505?

Pour installer l'amplificateur ALPINE MRV-1505, commencez par débrancher la batterie de votre véhicule. Connectez les câbles d'alimentation et de masse en suivant le schéma de câblage fourni dans le manuel. Ensuite, connectez les entrées audio et les sorties vers les haut-parleurs. Enfin, rebranchez la batterie et testez l'amplificateur.

Quel est le courant d'alimentation requis pour le MRV-1505?

L'amplificateur ALPINE MRV-1505 nécessite un courant d'alimentation d'environ 30A pour fonctionner correctement. Assurez-vous d'utiliser un câble d'alimentation de la bonne taille pour éviter toute surchauffe.

Pourquoi mon amplificateur ne s'allume-t-il pas?

Si votre amplificateur ALPINE MRV-1505 ne s'allume pas, vérifiez les connexions d'alimentation, assurez-vous que le fusible est en bon état et que la batterie est chargée. Si tout semble correct, il pourrait y avoir un problème interne nécessitant un service technique.

Comment régler les niveaux de gain sur le MRV-1505?

Pour régler les niveaux de gain, commencez par mettre le volume de votre source audio à environ 75%. Tournez ensuite le bouton de gain de l'amplificateur jusqu'à ce que vous atteigniez la distorsion, puis réduisez légèrement jusqu'à ce que le son soit propre.

Quels types de haut-parleurs puis-je utiliser avec l'ALPINE MRV-1505?

L'ALPINE MRV-1505 est compatible avec des haut-parleurs de 2 ohms à 8 ohms. Assurez-vous que la puissance nominale des haut-parleurs ne dépasse pas les spécifications de l'amplificateur pour éviter d'endommager le matériel.

Comment savoir si mon amplificateur surchauffe?

L'amplificateur ALPINE MRV-1505 peut surchauffer si vous entendez des coupures de son ou si l'appareil devient très chaud au toucher. Assurez-vous qu'il est bien ventilé et que la charge est appropriée.

Puis-je utiliser le MRV-1505 avec un subwoofer?

Oui, l'ALPINE MRV-1505 est idéal pour alimenter des subwoofers. Assurez-vous de respecter les spécifications de puissance et d'impédance pour obtenir les meilleures performances.

Que faire si j'entends des bruits indésirables à travers les haut-parleurs?

Des bruits indésirables peuvent être causés par une mauvaise mise à la terre ou des interférences. Vérifiez toutes les connexions et assurez-vous que les câbles d'alimentation et de signal sont séparés. Si le problème persiste, envisagez d'utiliser un filtre de bruit.

MODE D'EMPLOI MRV-1505 ALPINE

Prière de lire attentivement ce MODE D'EMPLOI pour se familiariser avec chaque commande et fonction. Chez Alpine, nous espérons que le nouveau MRV-1505/MRV-1005/MRV-T505 donnera sera de nombreuses années de plaisir d'écoute.

En cas de problèmes lors de l'installation du MRV-1505/MRV-1005/MRV-T505, prière de contacter le revendeur agréé d'ALPINE.

PRECAUTION: Ces commandes sont utilisées pour la symtonisation du système. Prière de contacter le revendeur/agréé pour le réglage.

• Effectuez l'installation sur un emplacement plat. Assurez-vous que le frein à main est activé et l'allumage désactivé.
• Toujours déconnecter le câble du pôle négatif (-) de la batterie avant de connecter ou déconnecter le MRV-1505/MRV-1005/MRV-T505. Ceci évitera des court-circuits. Lors du remplacement d'un fusible grillé, s'assurer de le remplacer par un fusible de la même valeur.
• S'assurer de connecter les conducteurs à code de couleur selon le schéma. Des connexions incorrectes peuvent occasionner le mauvais fonctionnement de l'unité ou endommager le système électrique du véhicule.
• S'assurer de connecter les câbles de haut-parleur (-) à la borne de haut-parleur (-). Jamais connecter les câbles de haut-parleur du canal gauche et droit l'un à l'autre ou à la carrosserie du véhicule.
• Cette unité est conçue pour des systèmes de 12V CC négatifs à la masse. S'assurer que le véhicule a ce type de système électrique avant de connecter le câble d'alimentation.
• Lors de la connexion des câbles au système électrique du véhicule, il faut être conscient des composants installés en usine (tel qu'un ordinateur de bord). Ne pas brancher à ces conducteurs pour fournir alimentation à l'unité. Lors de la connexion du MRV-1505/MRV-1005/MRV-T505 au boîtier à fusible, s'assurer que le fusible du circuit désigné pour le MRV-1505/MRV-1005/MRV-T505 a l'amperage approprié. Sinon, l'unité et/ou le véhicule peuvent être endommagés. En cas de doute, consulter le revendeur ALPINE. Le MRV-1505/MRV-1005/MRV-T505 utilise des prises femelles de type RCA pour la connexion à d'autres unités (par exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire pour connecter d'autres unités. Si c'est le cas, contacter le revendeur agréé ALPINE pour obtenir de l'assistance technique.
• En raison de la sortie de puissance élevée du MRV-1505/MRV-1005/MRV-T505, il est important que toutes les connexions soient propres et solides, autrement l'unité peut être endommagée.
• Après avoir effectué l'installation et les connexions, vérifier les points suivants : a) les connexions sont correctes. b) le fonctionnement des lampes de frein, avertisseur etc. est correct avec l'allumage activé. c) le fonctionnement des unités audio est correct avec le commutateur à la position ON.

Pour les clients européens

Pour plus de détails sur la garantie, consulter votre revendeur.

AVIS important pour les clients d'autres pays

Pour les clients qui achèteraient ce produit en dehors des pays autres que les États-Unis d'Amérique et du Canada et dont cette notice est comprise dans le carton, prière de contacter votre revendeur pour plus d'informations concernant la garantie.

	MRV-1505	MRV-1005	MRV-T505
Sortie de puissance: Puissance continue RMS (à 12,0V, 20 Hz à 20 kHz)
Par canal à 4 ohms	150W	100W	50W
	0,04% DHT
Par canal à 2 ohms	300W	200W	100W
	0,3% DHT
En pont à 4 ohms	600W	400W	200W
	0,3% DHT
Sortie de puissance: Puissance continue RMS (à 14,4V, 20 Hz à 20 kHz)
Par canal à 4 ohms	225W	150W	75W
	0,04% DHT
Par canal à 2 ohms	450W	300W	150W
	0,3% DHT
En pont à 4 ohms	900W	600W	300W
	0,3% DHT
Puissance maximale EIAJ (à 14,4V)
Par canal à 4 ohms	450W	400W	200W
En pont à 4 ohms	1500W	1000W	500W
Réponse de fréquence	8 Hz à 60 kHz		10 Hz à 50 kHz
	(+0, -1 dB)
Rapport signal/bruit	105 dBA	105 dBA	100 dBA
	(par rapport à la puissance nominale)
Facteur de saut	Plus que 5
Sensibilité d'entrée (pour la sortie de puissance nominale)	200mV à 4,0V (1,0V à la position centrale)
Impédance d'entrée	10k ohms <
Impédance de haut-parleur	4 ou 2 ohms (Stéréo), 4 ohms (En pont)
Fréquence et pente du divisur de fréquence active	50 à 200 Hz, 12 dB/octave
Alimentation nécessaire	11 – 16V CC à la terre négative

Afin d'améliorer ce produit, les spécifications et la conception sont sujettes à des modifications sans préavis.

ESPECIFICACIONES

En raison de la sortie de puissance élevée du MRV-1505/MRV-1005/MRV-T505, une chaleur est produite pendant le fonctionnement de l'amplificateur. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une bonne ventilation, tel que le coffre. Pour ce qui concerne les différentes positions d'installation, contacter un concessionnaire Alpine.

1. Apposer l'amplificateur contre la surface d'installation pour marquer les repères des quatre vis.
2. Vérifier qu'il n'y a pas d'objets derrière la surface pouvant être abimés lorsque les trous soient percés.
3. Percer les trous pour les vis.
4. Positionner le MRV-1505/MRV-1005/MRV-T505 par-dessus les trous et fixer avec les quatre vis auto-taraudées.

Remarque:

Pour connecter solidement le conducteur de mise à la terre, utiliser la vis déjà fixée sur la partie métallique du véhicule (signalée () ). Assurez-vous que ce point est une bonne mise à la terre en vérifiant la continuité à la borne de la batterie (-). Si possible, connecter tout l'équipement au même point de mise à la terre. Ceci vous aidera à éliminer le bruit.

1 Vis auto-taraudées (M4 x 14) 2 Conducteur de mise à la terre 3 Châssis 4 Trouses

Lors du réglage des boutons c - i, déposer les deux vis à six pans à l'aide de la clé à vis hexagonale (M2) fournie et déposer le couvercle.

Connections (fig. 2 - fig. 6)

Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension. Connectez le conducteur jaune de la batterie provenant de l'amplificateur directement à la borne positive (+) de la batterie du véhicule. Ne pas le connecter au boîtier de fusibles. Pour éviter que des bruits extérieurs interfèrent avec le système audio.

• Installez l'appareil et acheminez les câbles à au moins 10 cm de distance du faisceau de câbles de la voiture.
• Éloignez les câbles d'alimentation de la batterie le plus possible des autres câbles.
• Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de peinture si nécessaire) du châssis de la voiture.
• Si vous rajoutez un filtré antiparasites en option, raccordez-le plus loin possible de l'appareil. Contactez votre revendeur Alpine pour plus de détails sur les divers filtrés antiparasites Alpine disponibles.
• Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

1 Prises d'entrée RCA

Connecter ces prises aux conducteurs de sortie de ligne de l'unité principale en utilisant les câbles d'extension RCA (vendus séparément). Vérifier que les connexions de canal sont correctes : gauche/vers la gauche et droite/vers la droite.

2 Bornes de sortie du haut-parleur

Le MRV-1505/MRV-1005/MRV-T505 a deux ensembles de sorties haut-parleurs. Vérifier que les connexions et la mise en phase des sorties haut-parleurs sont correctes. En mode stéréo, connecter les sorties du haut-parleur droit sur le haut-parleur droit et les sorties de gauche sur le haut-parleur gauche. Connecter la sortie positive sur la borne positive du haut-parleur et la sortie négative sur la borne négative.

En mode ponté, connecter la sortie positive gauche sur la borne positive du haut-parleur et la sortie négative droite sur la borne négative du haut-parleur. Ne pas utiliser les bornes haut-parleur (-) à la fois pour les canaux droit et gauche. Ne pas connecter ce câble sur le châssis du véhicule. REMARQUE: Jamais connecter les conducteurs de haut-parleur ensemble ou sur la terre du châssis.

Conducteur de la batterie (jaune) Assurez-vous d'ajouter un fusible de 80A le plus près que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre véhicule en cas de court-circuit. Si ce conducteur doit être rallongé, la jauge de fil doit être de 8 AWG ou plus.

MRV-1505... fusible de 80A

MPV-1005 fusible de 60A

MRV-T505 fusible de 30A

4 Conducteur de mise sous tension télécommandée (bleu/blanc)

Connectez ce conducteur au conducteur de mise sous tension télécommandée ou au conducteur d'antenne électrique (déclencheur positif, (+) 12V seulement) de votre unité principale.

5 Conducteur de mise à la terre (noir)

Connecter ce conducteur sur un endroit propre et métallique du châssis du véhicule. Vérifier la mise à la terre en contrôlant le passage de courant continu entre ce point et la borne négative (−) de la batterie du véhicule. Mettre à la terre tous les composants audio, au même point sur le châssis pour éviter des boucles de terre.

MRV-1505/MRV-1005

Si vous utilisez les conducteurs (câble de haut-parleur/ alimentation) achetés au marché, utilisez les vis à six pans et la clé à vis à six pans (M2,5), fournie comme accessoire, pour rendre plus facile la connexion. La dimension du câble doit être de AWG6 à AWG18.

7 Commutateur de phase de sortie passée-haut Réglez la phase de cette sortie à (en phase) ou (inversée) indépendamment de l'autre sortie. Souvent le haut-parleur de sous-graves et de bande moyenne (ou de bande moyenne et aigus) peut être acoustiquement déphasé l'un par rapport à l'autre, signifiant que tout le son sera complètement ou partiellement annulé. De la même manière, les filtres de 2nd ordre sont naturellement déphasés électriquement. Tous les jours essayer le commutateur de phase pour établir le meilleur réglage avant de syntoniser avec précision les fréquences de recouvrement.

8 Commutateur sélecteur de mode d'entrée

1(MONO) ST 1+2 a) Régler sur la position "ST" (centre) lorsque les deux canaux sont utilisés en stéréo. L'entrée de CH-1 (ou CH-2) sortira à la borne de sortie de haut-parleur CH-1 (ou CH-2). b) Régler sur "1 (MONO)" lorsque les deux canaux sont utilisés pour un canal d'un système stéréo en pont. L'entrée de CH-1 sortira à partir des bornes de sortie de haut-parleur CH-1 (+) et CH-2 (-). L'entrée CH-2 accepte absence de signal. (Se reporter à la Fig. 6.) c) Régler sur la position "1 + 2" lorsqu les deux canaux sont utilisés pour un système de haut-parleur de sous-graves qui utilise les signaux mélangés des canaux droit et gauche. Les entrées de CH-1 et CH-2 sont mélangées puis sortent à partir des bornes de sortie de haut-parleur CH-1 (+) et CH-2 (-). (Se reporter à la Fig. 5.)

9 Commutateur sélecteur de mode de transfert

a) Régler sur "LP" lorsque l'amplificateur est utilisé pour exciter un haut-parleur de sous-graves. Les fréquences supérieures au point de recouvrement sont coupées à raison de 12 dB par octave. b) Régler sur la position "HP" lorsque l'amplificateur est utilisé pour exciter un système de haut-parleur d'augs/bande moyenne. Les fréquences inférieures au point de recouvrement sont coupées à raison de 12 dB par octave. c) Régler sur la position "OFF" lorsqu'l'amplificateur est utilisé pour exciter les haut-parleurs de large bande. La bande entière sortira aux haut-parleurs sans que les fréquences basses ou hautes soient coupées.

Commutateur sélecteur du niveau d'entrée

Régler sur la position "4V" quand une unité principale avec une tension de sortie de 4V est utilisée. Si la tension de sortie de l'unité principale utilisée n'est pas 4V, le volume diminuera.

a Commutateur sélecteur d'égaliseur paramétrique Régler sur la position "ON" lors de la correction des caractéristiques du champ sonore (largeur de bande, fréquence nominale, niveau de fréquence nominale) dans le véhicule selon vos goûts. b Commutateur sélecteur de masse impédance Mettre en position "ON" lorsqu'un haut-parleur avec un impédance d'1 ohm (TOTAL) est utilisé.

Si l'indicateur devient de couleur amber, diminuer le volume de l'appareil principal.

Bouton de réglage de la fréquence de transfert. Permet le réglage de la fréquence de transfert en tournant le bouton pour sélectionner une fréquence entre 50 et 200 Hz comme point de recouvrement.

Contrôle de réglage de gain d'entrée

Régler les boutons de gain d'entrée du MRV-1505/MRV-1005/MRV-T505 à la position minimale (4V). En utilisant une cassette ou de préférence un CD comme source, augmenter le volume de l'unité principale jusqu'à ce que le son s'altère. Puis, réduire le volume d'un pas. Vous pouvez augmenter le gain de l'amplificateur jusqu'à ce que le son des haut-parleurs devienne altéré.

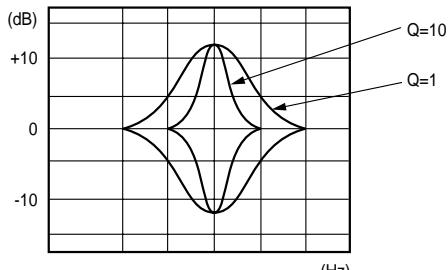

Bouton de réglage du facteur Q (largeur de bande) Utilisé lorsque le commutateur désélecteur d'égalisation paramétrique est réglé sur la position "ON".

Permet un changement continu et indépendant de la largeur de bande de la fréquence nominale élevée ou coupée (facteur Q) pour chaque gamme, de Q = 10 (largeur de bande étroite, à forte pente) à Q = 1 (largeur de bande large, à pente modérée).

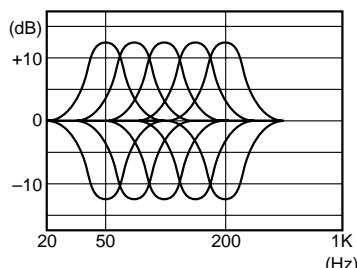

F bouton de contrôle d'ajustement de modulation de fréquence

Il est utilisé lorsque le commutateur paramétrique EQ est mis en position "ON".

Il sélectionne la modulation de fréquence désirée en changeant de façon continue la valeur nominale de fréquence.

Il permet l'ajustement de la modulation de fréquence entre 50 et 200 Hz.

Utilisé lorsque le commutateur sélecteur d'égalisation par paramétrique est réglé sur la position "ON". Permet le réglage de l'augmentation ou diminution du niveau de la fréquence nominale sélectionnée dans la gamme de ±12 dB.

Prière de vérifier les points énumérés ci-dessus concernant l'unité principale: (fig. 3)

a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique. b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (déactivé en mode cassette ou CD). c. Le conducteur d'antenne électrique de l'unité principale est une sortie de niveau logique (+) 5V, déclenchement négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhicule. Si un des points ci-dessus se présente, le conducteur de mise sous tension télécommandée du MRV-1505/MRV-1005/MRV-T505 doit être connecté à une source d'alimentation commutée (allumage) du véhicule. S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le MRV-1505/MRV-1005/MRV-T505 est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé.

Si ceci est inacceptable, en plus du fusible de 3A mentionné ci-dessus, un commutateur SPST (commutateur-disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mise sous tension du MRV-1505/ MRV-1005/MRV-T505. Ce commutateur est ensuite utilisé pour permettre sous (et hors) tension le MRV-1505/ MRV-1005/MRV-T505. Pour cette raison, prière de s'assurer que ce commutateur est accessible au conducteur. S'assurer que le commutateur est déactivé quand le véhicule est arrêté. Autrement, l'amplificateur restera activé et videra la batterie.

1 Bleu/Blanc 2 Antenne électrique 3 Conducteur de mise sous tension télécommandée 4 Aux conducteurs de mise sous tension télécommandée d'autres composants Alpine 5 Commutateur SPST (optionnel) 6 Fusible (3A) 7 Aussi près que possible de la prise d'allumage du véhicule 8 Source d'allumage

Haut-parleur droit Haut-parleur gauche Cable de rallonge (vendu séparation) Unité principale avec sorties de préamplificateur Haut-parleurs Haut-parleurs de large bande Haut-parleur d'aigus/de gamme moyenne Haut-parleur de sous-graves

Fig. 4 2-Channel Stereo System/Système stéréo à 2 canaux/Sistema estéreo de 2 canales

Single Channel System/Système à canal unique/Système de canal Fig. 5

Single Channel Stereo System / Système à canal unique stéréo / Sistema estéreo de canal único Fig. 6
