IMAGERUNNER ADVANCE 8105 - Imprimante multifonction laser CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction laser
Marque	Canon
Modèle	imageRUNNER ADVANCE 8105
Fonctions principales	Copie, impression, numérisation, envoi (email, I-Fax), stockage fichiers
Résolution d'écriture	1 200 x 1 200 ppp
Résolution de lecture	600 x 600 ppp
Vitesse de copie (A4)	Jusqu'à 105 copies/minute
Première copie	2,7 secondes ou moins
Formats papier supportés	A3, A4, A4R, A5R, SRA3 (320x450 mm), personnalisé jusqu'à 330,2 x 487,7 mm
Capacité papier totale	Standard : 2 x 1 500 feuilles (cassettes 1,2) + 2 x 550 feuilles (cassettes 3,4) + 100 feuilles (plateau multifonctions)
Grammage papier	52 à 256 g/m² selon source
Mémoire vive	1,5 Go standard, extensible à 2 Go
Disque dur	80 Go standard, extensible à 250 Go
Alimentation électrique	220-240 V CA, 50/60 Hz, 10 A
Consommation maximale	2,2 kW ou moins
Dimensions (L x P x H)	645 x 770 x 1 040 mm (sans options)
Poids	Environ 242 kg (avec lecteur recto verso et panneau)
Entretien	Nettoyage régulier des capteurs et du chargeur, remplacement cartouches de toner, vidage réceptacles
Sécurité	Disjoncteur de fuite à tester mensuellement, protection laser classe 1, arrêt automatique en veille
Pièces détachées disponibles	Cartouches de toner, agrafes, kits d'entretien, rouleaux d'alimentation
Réparabilité	Indice de réparabilité non fourni ; nombre limité de pièces remplaçables par l'utilisateur (toner, agrafes). Pour les réparations complexes, contacter un technicien agréé Canon.
Informations générales	Certifié ENERGY STAR, conforme DEEE, manuel électronique inclus sur CD-ROM.

FOIRE AUX QUESTIONS - IMAGERUNNER ADVANCE 8105 CANON

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant de la machine, retirez la cartouche usagée, insérez la nouvelle en l'enclenchant. Suivez les instructions affichées sur l'écran tactile. En cas de contact avec le toner, rincez à l'eau froide immédiatement.

Que faire en cas de bourrage papier ?

L'écran tactile indique l'emplacement du bourrage. Ouvrez les capots concernés et retirez délicatement le papier bloqué. Évitez de déchirer le papier. Si nécessaire, utilisez les poignées de dégagement. Refermez tous les capots.

Comment connecter l'imprimante au réseau ?

Branchez un câble Ethernet entre la machine et votre routeur. Sur l'écran tactile, allez dans Réglages > Réseau > Paramètres TCP/IP et configurez l'adresse IP (automatique ou manuelle). Installez le pilote d'imprimante sur votre ordinateur.

Comment numériser un document vers un dossier réseau ?

Placez l'original dans le chargeur ou sur la vitre. Sélectionnez Lire et envoyer sur l'écran tactile, choisissez la destination (SMB, FTP, email) et paramétrez la résolution. Appuyez sur Démarrer. Le fichier sera envoyé au dossier configuré.

Quelle est la procédure pour une impression sécurisée ?

Envoyez un travail d'impression depuis votre ordinateur en sélectionnant Impression sécurisée dans les propriétés du pilote. Sur l'imprimante, allez sur Impr. sécurisée, saisissez votre code PIN, puis lancez l'impression.

Comment nettoyer la vitre d'exposition ?

Mettez la machine hors tension. Ouvrez le chargeur et nettoyez la vitre avec un chiffon doux et sec. Évitez les solvants. Refermez doucement le chargeur. Pour les rouleaux internes, consultez le guide d'entretien.

À quelle fréquence faut-il tester le disjoncteur ?

Testez le disjoncteur une à deux fois par mois. Utilisez un stylo pour appuyer sur le bouton de test à l'arrière de la machine. Vérifiez que le levier se met en position Arrêt. Si le test échoue, contactez un technicien agréé.

Quels types de papier sont compatibles ?

Utilisez du papier fin, ordinaire, épais, couleur, recyclé, pré-perforé, à en-tête, transparent, calque, étiquettes, onglets. Grammage de 52 à 256 g/m² selon la source. Consultez le manuel pour les conditions d'impression spécifiques.

Comment consulter le nombre total de copies effectuées ?

Appuyez sur Suivi du statut/Annulation sur l'écran tactile. Allez dans Compteurs pour afficher le total de copies et impressions. Vous pouvez aussi utiliser l'interface distante depuis un navigateur.

Que faire en cas de message 'Toner faible' ?

Commandez une cartouche de toner de rechange. La machine continue à imprimer jusqu'à épuisement. Pour remplacer, suivez la procédure standard. Conservez les cartouches usagées dans un sac à l'abri des flammes.

MODE D'EMPLOI IMAGERUNNER ADVANCE 8105 CANON

Guide de l'utilisateur

Veuillez d'abord lire ce guide.

Lisez ce guide avant d'utiliser ce produit.

Après avoir pris connaissance de son contenu,

conservez-le dans un endroit sûr pour pouvoir le consulter en cas de besoin.

Anwenderhandbuch

Guide de l'utilisateur

Guides de la machine

Les guides de cette machine sont les suivants. Les consulter pour plus d'informations.

Les guides identifiés par ce symbole sont disponibles en version imprimée.

• Informations de base
- Précautions à prendre lors de l'utilisation de la machine et réglages requis une fois la machine installée
- Guide de référence rapide pour les opérations de base et utiles
- Entretien et dépannage
- Questions fréquemment posées et réponses
- Installation et utilisation du pilote d'imprimante Windows
- Installation et instructions relatives au pilote d'imprimante Mac Guide du pilote UFR II Mac et guide du pilote Mac PS
- Installation et utilisation de Windows Network ScanGear

Les guides identifiés par ce symbole sont disponibles sur le CD-ROM fourni avec la machine.

Guide de l'utilisateur (le présent document)

Mise en route

Guide de référence rapide

Guide d'entretien

Questions fréquemment posées

Guide d'installation du pilote d'imprimante

Guide du pilote d'imprimante Mac

Guide d'installation du Network ScanGear

- Guide détaillé des opérations de base et de la manipulation de la machine

• Avant de commencer à utiliser la machine
• Opérations de base
• Produits en option/Logiciels
• Réglages/Enregistrement
• Réglages de gestion du type de papier
• Résolution des problèmes
• Entretien
• Procédures pratiques

- Copie

- Lire et envoyer

- Lire et mémoriser

- Accès fich. Enregistrés

- Boîte Fax/I-Fax

- Impr. Sécurisée

- Web Access

- Scanner

- Menu rapide

- Suivi du statut/Annulation

- Impression

- Réseau

- Interface distante

- MEAP

- Sécurité

Manuel électronique

Chapitre 1

Annexe

Décrit les caractéristiques techniques de la machine et des équipements en option.

Préface...... vi

Présentation du guide.... vi

Conventions adoptées ...... vi

Touches et boutons utilisés dans ce guide ......vii

Ecrans utilisés dans ce guide....vii

Illustrations utilisées dans ce guide ...... viii

Abréviations utilisées dans ce guide ...... viii

Marques ix

Fonctionnement de la machine et termes utilisés dans Ce guide ...... xi

Mentions légales....xiii

Nom du produit....xiii

Informations complémentaires....xiv

Programme international ENERGY STAR....xiv

Logo IPv6 Ready ....xv

Directive DEEE....XV

Copyright.....xvi

Logiciel de tierce partie ..... xvi

Logiciels soumis à d'autres conditions ..... xvi

Logiciels sous licence Source libre ....xvii

Limites de responsabilité....xvii

Restrictions à l'usage du produit produit et à l'utilisation des images....xvii

Consignes de sécurité ....xviii

Alimentation électrique ....xx

Autres points importants.... xxvi

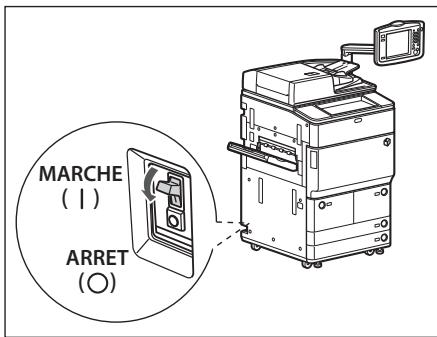

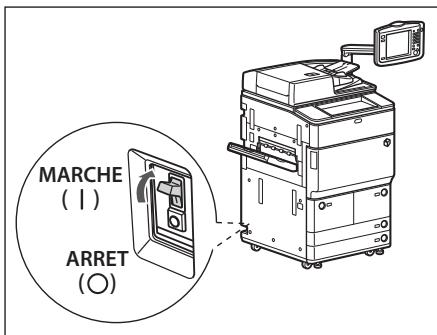

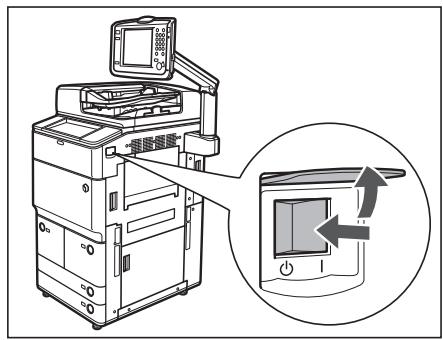

Contrôle périodique du disjoncteur ....xxvii

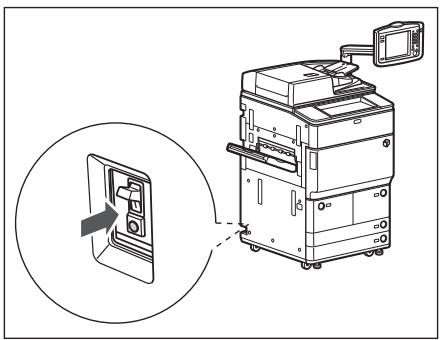

Contrôle du disjoncteur ....xxvii

Feuille de contrôle périodique du disjoncteur....xxx

Instructions d'utilisation de ce Manuel électronique .... xxxi

Configuration système ....xxxii

Installation du Manuel électronique .... xxxi

Désinstallation du Manuel électronique.....xxxii

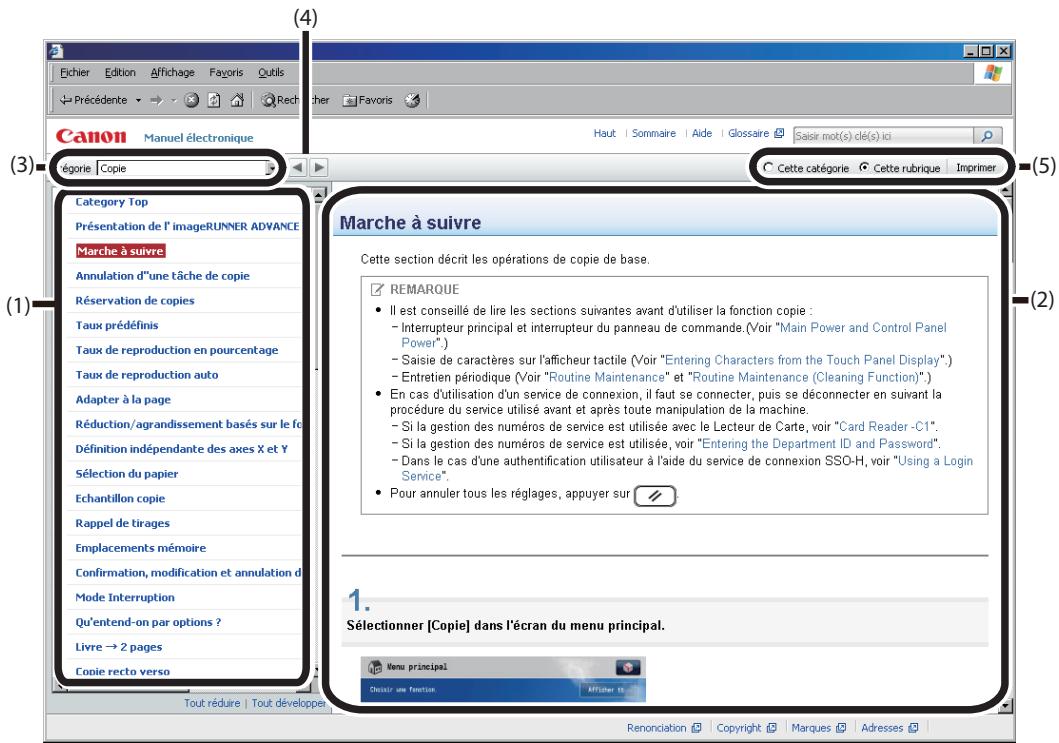

Présentation des écrans du Manuel électronique.... xxxiii

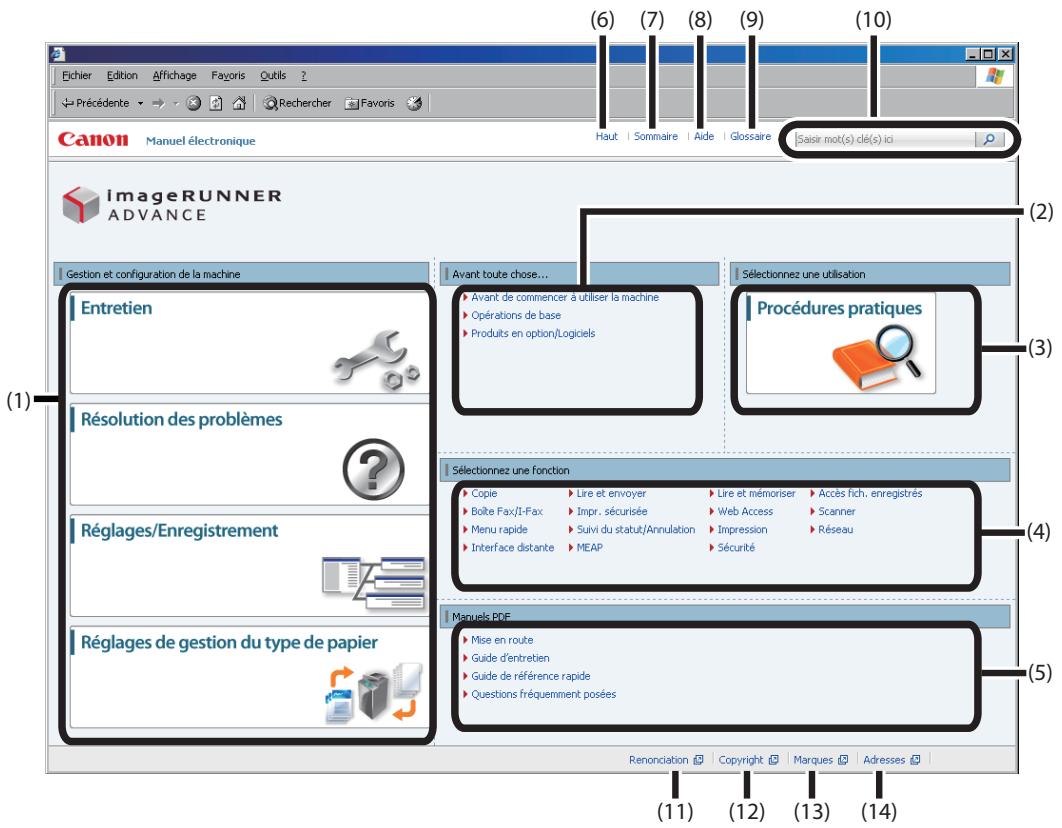

Haut.....xxxiii

Page de rubrique....xxxiv

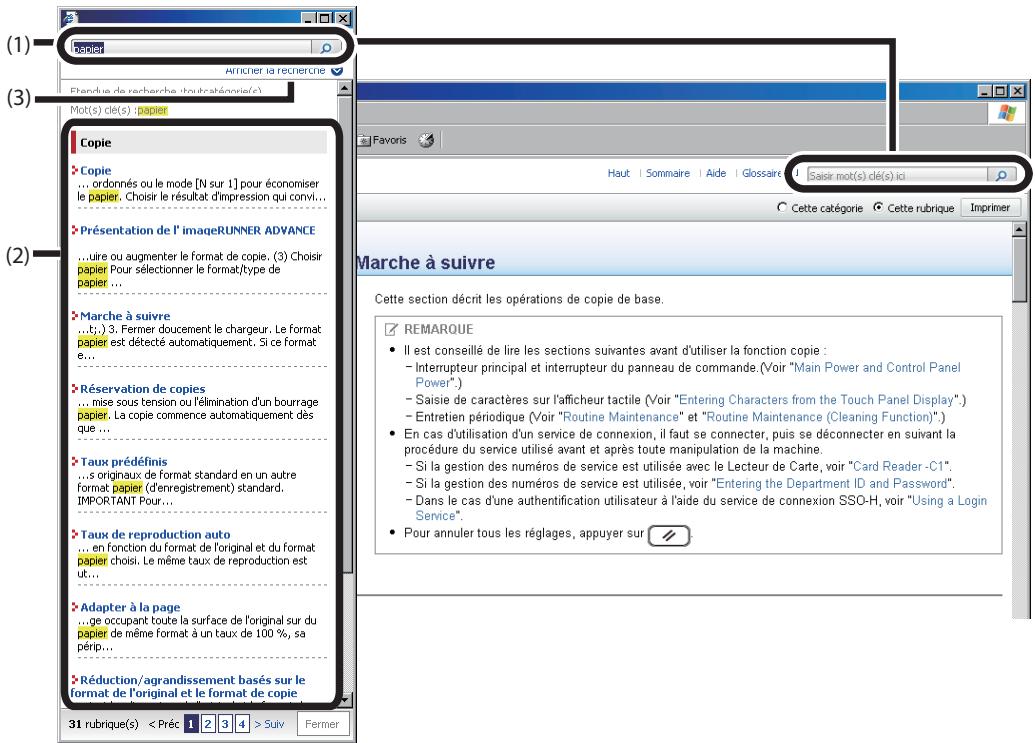

Méthode de recherche ....xxxv

Chapitre 1 Annexe

Spécifications 1-2

Machine....1-2

Lecteur Couleur recto verso-C1 1-4

Tapa de Impresora B1 1-5

Magasin Papier Latéral-C1 1-5

Unité d'insertion de Document-K1....1-6

Unité d'intégration de module de perforation professionnelle-B1....1-6

Lecteur de Carte-C1....1-12

Envoi 1-13

Environnement réseau 1-14

Matériel....1-14

Logiciels....1-14

Réglages d'impression 1-14

Logiciels....1-14

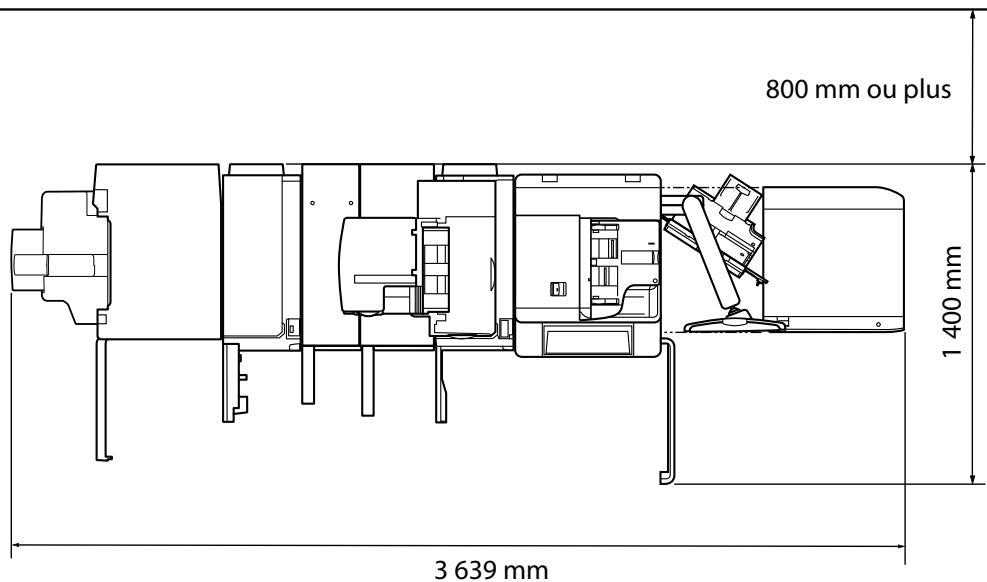

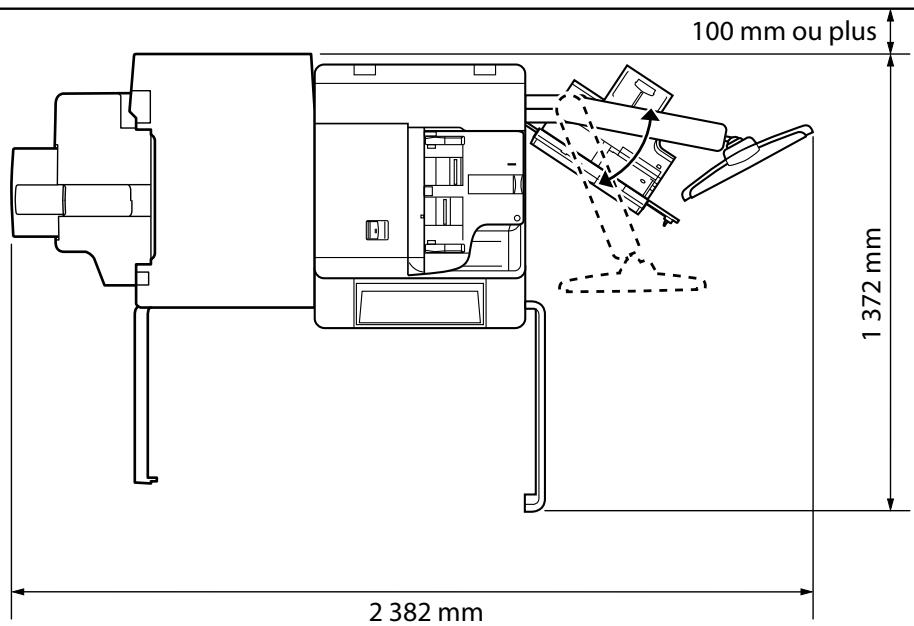

Prévoir une Surface nécessaire....1-15

Préface

Nous vous remercions d'avoir porté votre choix sur la série imageRUNNER ADVANCE 8105/8095/8085 de Canon. Nous vous invitons à lire attentivement ce guide avant toute manipulation, afin de tirer le meilleur parti des avantages offerts par la machine. Nous vous prions également de le conserver avec soin pour pouvoir le consulter en cas de besoin.

Présentation du guide

Conventions adoptées

Des symboles sont utilisés dans ce guide pour attirer l'attention sur les procédures, restrictions, précautions d'emploi et consignes de sécurité à observer.

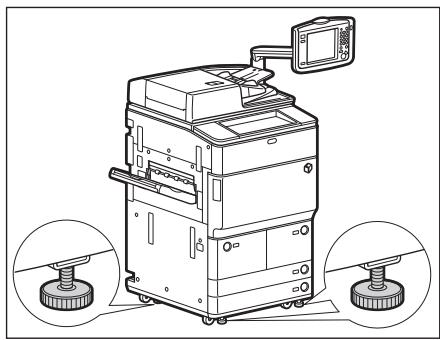

AVERTISSEMENT

Avertissement concernant les opérations susceptibles de représenter un danger de mort ou de provoquer des blessures si les instructions ne sont pas respectées. Ces recommandations sont à respecter rigoureusement.

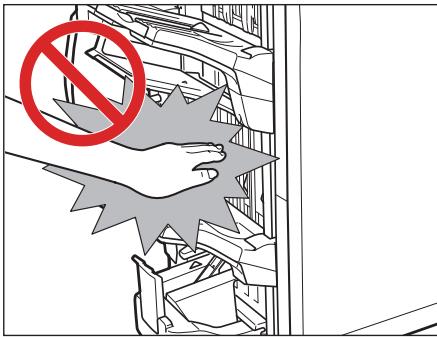

ATTENTION

Point important concernant les opérations susceptibles de provoquer des blessures si les instructions ne sont pas respectées. Ces recommandations sont à respecter rigoureusement.

IMPORTANT

Point important concernant le fonctionnement. A lire attentivement pour bien utiliser la machine et éviter de l'endommager ou de causer des dommages matériels.

REMARQUE

Informations complémentaires concernant le fonctionnement ou les procédures. Il est conseillé de lire ces informations.

Point concernant une opération ne devant pas être exécutée. A lire attentivement. Veiller à ne pas exécuter les opérations décrites.

Touches et boutons utilisés dans ce guide

Les symboles et noms de touches/boutons suivants illustrent la manière dont les touches de l'afficheur tactile sont désignées dans ce guide :

- Touches du panneau de commande : Icône de la touche (Nom de la touche)

Exemple :

①

- Touches de l'afficheur tactile : [Nom de clé]

Exemple :

[Annuler]

[Fermer]

- Boutons des écrans de l'ordinateur : [Nom du bouton]

Exemple :

[OK]

[Ajouter]

Ecrans utilisés dans ce guide

Les captures d'écran de l'afficheur tactile utilisées dans ce guide représentent une machine imageRUNNER ADVANCE 8105 équipée du Lecteur Couleur recto verso en option.

Les fonctions qui ne peuvent pas être utilisées compte tenu du modèle ou des périphériques installés ne sont pas affichées.

Les captures d'écran utilisées dans ce manuel peuvent différer des écrans réellement affichés.

Dans ce guide, les touches ou boutons à utiliser sont signalés par le symbole ☐, comme indiqué ci-dessous.

Lorsque plusieurs boutons ou touches doivent être activés, ils sont mis en évidence et mentionnés dans l'ordre où ils doivent être utilisés.

Exemple :

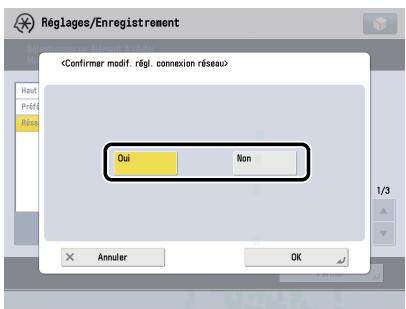

1 Sur l'écran Réseau, appuyer sur [Confirmer modif. régl. connexion réseau] → effectuer les réglages suivants.

Oui Non Annuler OK

Illustrations utilisées dans ce guide

Les illustrations utilisées dans ce manuel peuvent différer de l'appareil actuel à cause des équipements optionnels installés, etc.

Abréviations utilisées dans ce guide

Système d'exploitation Microsoft Windows 2000 :	Windows 2000
Système d'exploitation Microsoft Windows 2000 Professionnel :	Windows 2000 Professionnel
Système d'exploitation Microsoft Windows 2000 Server :	Windows 2000 Server
Système d'exploitation Microsoft Windows Server 2003 :	Windows Server 2003
Système d'exploitation Microsoft Windows Server 2003 R2 :	Windows Server 2003 R2
Système d'exploitation Microsoft Windows XP Professionnel :	Windows XP Professionnel
Système d'exploitation Microsoft Windows XP :	Windows XP
Système d'exploitation Microsoft Windows Vista :	Windows Vista
Système d'exploitation Microsoft Windows Server 2008 :	Windows Server 2008
Système d'exploitation Microsoft Windows 7 :	Windows 7
Système d'exploitation Microsoft Windows :	Windows
Novell NetWare :	NetWare
Apple Macintosh :	Macintosh
Apple Mac :	Mac

Marques

MEAP et le logo MEAP sont des marques de Canon Inc.

Apple, AppleTalk, EtherTalk, LocalTalk, Macintosh, Mac, Mac OS et Safari sont des marques de Apple Inc., déposées aux Etats-Unis et dans d'autres pays.

Windows, le logo Windows, Windows Vista et le logo Windows Vista sont des marques, déposées ou non, de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Adobe® PostScript® 3™

Adobe, PostScript et le logo PostScript sont des marques ou des marques déposées d'Adobe Systems Incorporated aux Etats-Unis et dans d'autres pays.

Le logo PDF est une marque ou une marque déposée d'Adobe Systems Incorporated aux Etats-Unis et dans d'autres pays.

Les autres noms de produits ou de sociétés cités dans le présent guide peuvent être des marques de leurs propriétaires respectifs.

Fonctionnement de la machine et termes utilisés dans Ce guide

Cette machine optimise l'utilisation de la mémoire afin d'effectuer efficacement les opérations d'impression. Par exemple, dès qu'elle a lu l'original à copier, elle est en mesure de lire l'original d'un autre utilisateur pour en faire une copie, sans qu'il soit nécessaire de patienter. On peut également effectuer des impressions à l'aide d'une fonction autre que la copie. Au niveau de la machine, le déroulement de ces opérations est assez complexe et, par conséquent, il est possible que les copies ou les différents types d'impression doivent attendre leur tour avant de pouvoir être effectués.

Pour éviter toute confusion lors de la lecture de ce guide, les expressions "lecture", "impression" et "copie" sont définies ci-dessous. Pour les opérations de copie, la lecture de l'original et l'impression de la copie peuvent être décrits séparément.

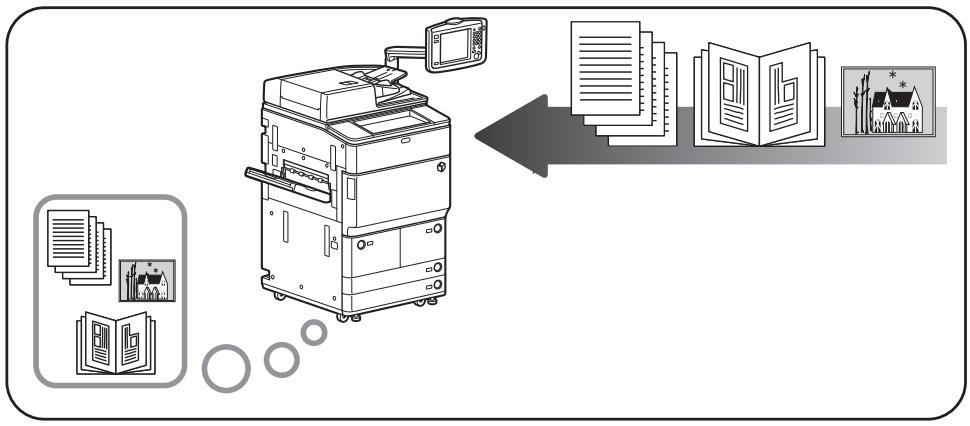

Lecture

Lecture d'un original à copier, lecture d'un original à envoyer, ou lecture d'un original à mémoriser sous la forme de données dans la machine.


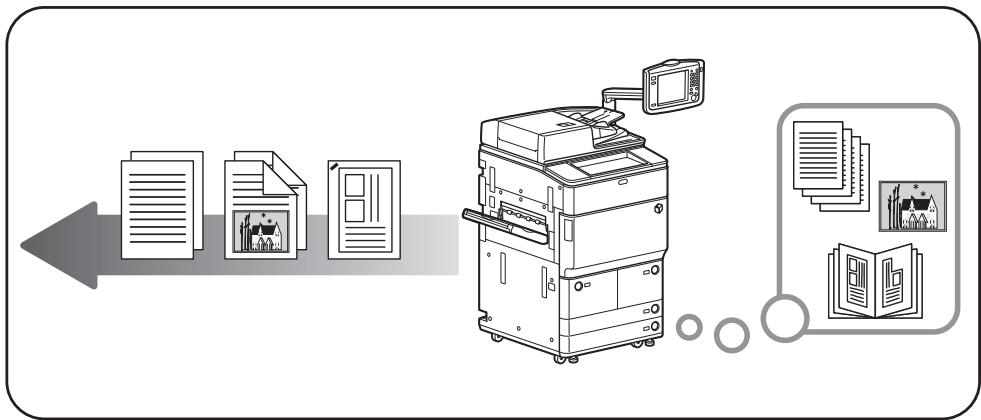

Impression

Copie, impression de données mémorisées dans la machine, ou impression de données transférées vers la machine à partir de l'ordinateur.


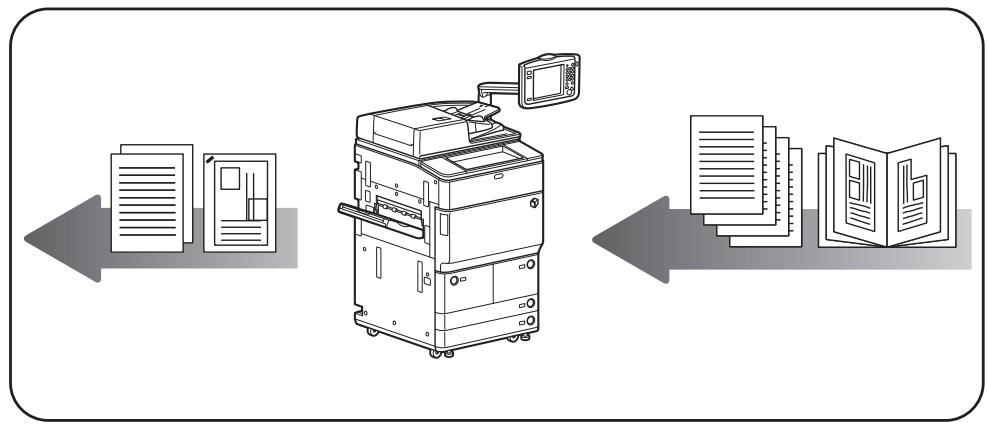

Copie

Impression de données obtenues par lecture d'un original, suivie d'opérations de finition, telles que l'agrafage.

Nom du produit

Conformément aux règlements en matière de sécurité, le nom du produit doit être déposé. Dans certaines des zones de commercialisation du produit, il se peut que le nom déposé soit celui indiqué entre parenthèses ci-dessous. - imageRUNNER ADVANCE 8105/8095/8085 (F155400)

Directive CEM

Cet équipement est conforme aux principales exigences de la directive européenne 2004/108/CE. Ce produit est conforme aux spécifications CEM de la directive européenne 2004/108/CE pour une alimentation secteur nominale de 230 V, 50 Hz, avec une tension nominale du produit de 220 V – 240 V, 50/60 Hz.

L'utilisation de câble blindé est nécessaire pour satisfaire aux exigences techniques de la directive CEM.

Faisceau laser

Canon certifie que ce produit est un produit laser de Classe I, d'après les normes CEI 60825-1:1993 et EN 60825-1:1994, ce qui signifie qu'il n'émet pas de rayonnements laser dangereux.

Le système optique étant conçu de sorte que les rayonnements émis demeurent captifs des capots de protection et des portes externes, à aucun moment du cycle de fonctionnement le faisceau laser ne risque de rayonner hors de la machine.

Ne pas retirer les capots de protection et les portes externes, sauf indication expresse du guide d'utilisation de la machine.

Informations complémentaires

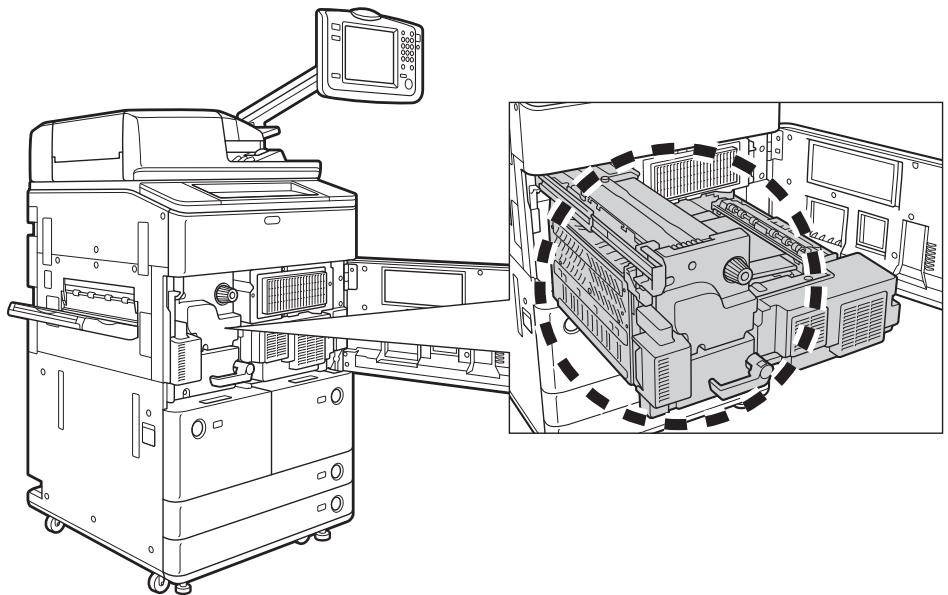

Lors de l'entretien ou du réglage du système optique du produit, veiller à ne placer aucun objet brillant (tournevis, etc.) sur le trajet du faisceau laser. En outre, les objets personnels, tels que montres, alliances, etc., doivent être enlevés avant de travailler avec le produit. Ils sont susceptibles de réfléchir le faisceau qui, visible ou invisible, peut occasionner des lésions oculaires permanentes.

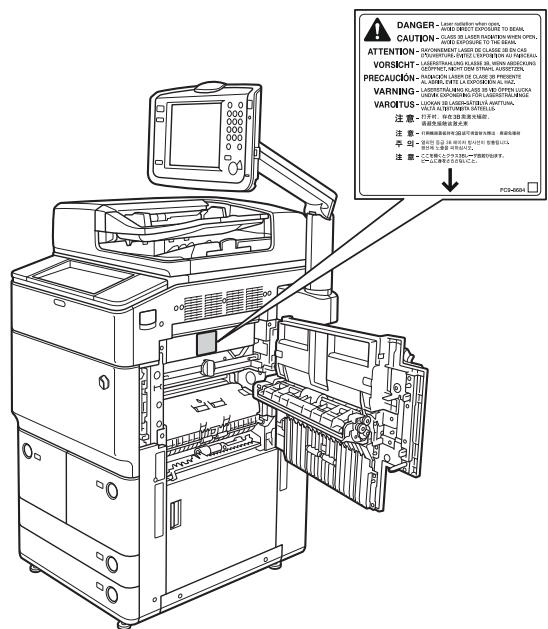

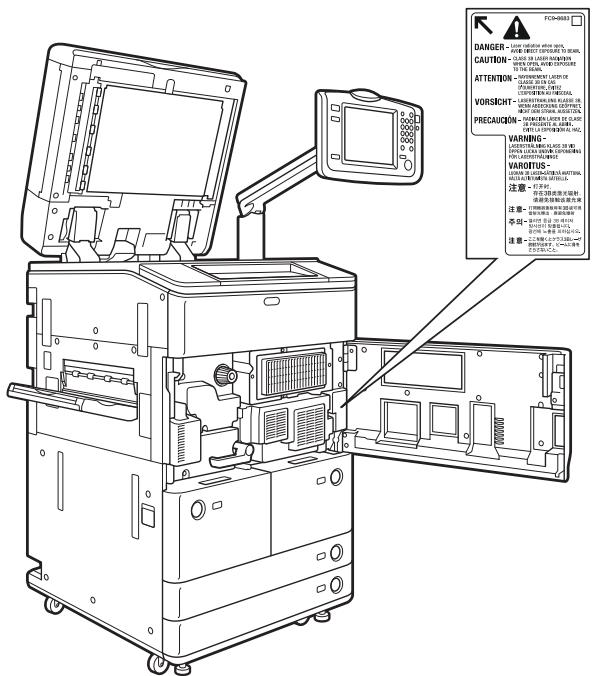

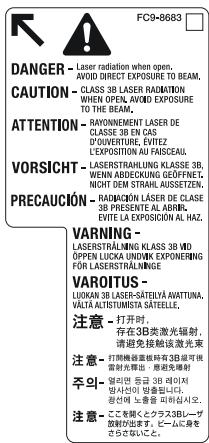

Les étiquettes illustrées ci-dessous figurent sur le capot droit supérieur et la Couverture de dessus de la machine.

D'après les normes CEI 60825-1:1993 et EN 60825-1:1994, ce produit correspond aux catégories suivantes :

L'utilisation de commandes ou réglages, ou l'exécution de procédures autres que celles spécifiées dans les guides de la machine peuvent être cause d'exposition à un rayonnement dangereux.

Programme international ENERGY STAR®

En tant que partenaire ENERGY STAR ^® , Canon Inc. a déterminé que cette machine satisfait le programme international ENERGY STAR ^® en matière de rendement énergétique.

Le programme international ENERGY STAR® pour l'équipement bureautique est destiné à promouvoir les économies d'énergie pour les ordinateurs et autres équipements de bureau. Il encourage le développement et la diffusion de produits équipés de fonctions réduisant la consommation d'énergie de manière efficace. Il s'agit d'un système ouvert auquel les entreprises peuvent participer de leur plein gré. Les produits concernés sont les équipements de bureau, tels que les ordinateurs, les écrans, les imprimantes, les télécopieurs et les copieurs. Les normes et les logos sont les mêmes pour tous les pays.

Logo IPv6 Ready

La pile de protocoles disponible sur cette machine a obtenu le logo IPv6 Ready- phase 1 dans le cadre du programme établi par l'IPv6 Forum.

Directive DEEE

Union Européenne (et AEE) seulement.

Ces symboles indiquent que ce produit ne doit pas être jeté avec les déchets ménagers, conformément à la directive DEEE (2002/96/CE), la Directive sur les piles (2006/66/CE) et/ou les lois nationales intégrant ces directives.

Si un symbole chimique est imprimé sous le symbole montré ci-dessus, conformément à la Directive sur les piles, il indique qu'un métal lourd (Hg = Mercure, Cd = Cadmium, Pb = Plomb) est présent dans cette batterie ou accumulateur à une concentration supérieure à la limite spécifiée par la Directives sur les piles.

Ce produit doit être déposé en un point de collecte désigné, sur la base “un contre un” contre cas d’achat d’un produit neuf similaire, ou dans un site de collecte agréé pour le recyclage des déchets des équipements électriques et électroniques (EEE) et des batteries et accumulateurs. Une mauvaise gestion de ce type de déchet peut avoir un impact sur l’environnement et la santé en raison de substances potentiellement dangereuses généralement associées aux EEE.

La coopération de l'acquéreur des équipements pour une gestion correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles.

Pour plus d'informations sur le recyclage de ce produit, contacter la mairie de la ville, les autorités responsables de la gestion des déchets, le service d'élimination des déchets ménagers ou consulter le plan de conformité, ou bien visiter

www.canon-europe.com/environment.

(AEE : Norvège, Islande et Liechtenstein)

Copyright

Copyright 2010 Canon Inc. Tous droits réservés.

Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme et par quelque moyen que ce soit, électronique ou mécanique, notamment par photocopie ou enregistrement, ou par tout système de stockage ou d'extraction d'informations, sans le consentement écrit préalable de la société Canon Inc.

Logiciel de tierce partie

A. Ce produit comprend des modules logiciels de tierces parties. L'utilisation et la distribution de ces modules logiciels, y compris les mises à jour de ces modules logiciels (le "LOGICIEL") sont soumises aux conditions (1) à (9) ci-dessous.

(1) Vous acceptez de vous conformer aux lois sur le contrôle des exportations, restrictions ou réglementations en vigueur dans les pays impliqués dans le cas où ce produit incluant le LOGICIEL est expédié, transféré ou exporté dans un pays quelconque.
(2) Les titulaires des droits sur le LOGICIEL conservent à tous égards le titre, la propriété et les droits de propriété intellectuelle relatifs au LOGICIEL. Sauf lorsque expressément stipulé dans ce document, aucune licence ou droit explicite ou implicite, ne vous est transmis ou accordé par la présente par les titulaires des droits sur le LOGICIEL pour toute propriété intellectuelle des titulaires des droits sur le LOGICIEL.
(3) Vous pouvez utiliser le LOGICIEL exclusivement avec le produit Canon que vous avez acheté (le "PRODUIT").
(4) Vous ne pouvez attribuer, concéder en sous-licence, commercialiser, distribuer ou transférer le LOGICIEL à un tiers, sans le consentement écrit préalable des titulaires des droits sur le LOGICIEL.
(5) Nonobstant ce qui précède, vous pouvez transférer le LOGICIEL uniquement lorsque (a) vous attribuez tous vos droits au PRODUIT et tous les droits et obligations sous les conditions au cessionnaire et (b) le dit cessionnaire accepte d'être lié par toutes ces conditions.
(6) Vous ne pouvez décompiler, désosser, désassembler ou autrement restituer le code du LOGICIEL sous une forme lisible par un humain.
(7) Vous ne pouvez modifier, adapter, traduire, louer, louer à bail ou prêter le LOGICIEL ou créer des travaux dérivés à partir de celui-ci.
(8) Vous n'êtes pas autorisé à retirer le LOGICIEL du PRODUIT ou à en faire des copies séparées.
(9) Vous ne recevez pas en licence la portion lisible par un humain (le code source) du LOGICIEL.

B. Si ce produit vient à inclure des modules logiciels et/ou des documentations associées réalisés par Adobe Systems Incorporated, l'utilisation et la distribution desdits modules logiciels et/ou des documentations associées (le "LOGICIEL ADOBE") seront soumises aux conditions ci-dessous en sus des dispositions des points (1) à (9) qui précèdent.

C. Nonobstant les points A et B énoncés ci-dessus, si les autres conditions s'appliquent aux modules logiciels de tierces parties comprenant un logiciel libre, les modules logiciels sont soumis à d'autres conditions.

Logiciels soumis à d'autres conditions

Se reporter au Manuel électronique disponible sur le CD-ROM fourni avec ce produit pour obtenir des informations complémentaires et connaître les conditions de licence applicables.

Logiciels sous licence Source libre

Pour obtenir le code source de certaines sources libres, sous licence Source libre respective, associé à ce produit, envoyer un e-mail en anglais ou en japonais à l'adresse suivante : [e-mail]

Se reporter au Manuel électronique disponible sur le CD-ROM fourni avec ce produit pour obtenir des informations complémentaires et connaître les conditions de licence applicables.

Limites de responsabilité

Les informations contenues dans ce document sont susceptibles de modification sans préavis.

A L'EXCEPTION DES GARANTIES STIPULEES ICI, CANON INC. EXCLUT TOUTE GARANTIE, EXPLICITE OU IMPLICITE, RELATIVE AU PRESENT MATERIEL, NOTAMMENT CELLES AYANT TRAIT A L'APTITUDE A ETRE COMMERCIALISE, A LA QUALITE MARCHANDE, A L'ADAPTATION A UN USAGE PARTICULIER ET A L'ABSENCE DE CONTREFACON. CANON INC. NE POURRA EN AUCUN CAS ETRE TENU RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU ACCESSOIRES DE QUELQUE NATURE QUE CE SOIT, NI DES PERTES OU DEPENSES RESULTANT DE L'UTILISATION DU PRESENT MATERIEL.

Restrictions à l'usage du produit produit et à l'utilisation des images

L'utilisation du produit produit pour numériser, imprimer ou reproduire de quelque manière que ce soit certains documents, ainsi que l'utilisation des images numérisées, imprimées ou reproduites par du produit, peuvent être interdites par la loi et peuvent engager la responsabilité civile et/ou pénale. Une liste non exhaustive des documents dont la reproduction peut être interdite figure ci-après. Cette liste a uniquement vocation à servir de guide. En cas de doute sur la légalité de l'utilisation du produit pour numériser, imprimer ou reproduire de quelque manière que ce soit un document particulier et/ou sur la légalité de l'utilisation des images ainsi numérisées, imprimées ou reproduites, il est recommandé de prendre préalablement les conseils juridiques nécessaires.

• Billets de banque
• Mandats, ordres de paiement
• Bons de caisse et certificats de dépôt
• Timbres postaux (oblitérés ou non)
• Badges d'identification ou insignes
  • Papiers militaires
• Effets de commerce, lettres de change, billets à ordre et chèques
• Titres de propriété
• Chèques de voyage
  • Titres de restauration
• Passeports, pièces d'identité et permis de conduire
• Documents d'immigration
• Timbres fiscaux (oblitérés ou non)
• Certificats de valeurs mobilières (actions, obligations, ...) et de parts sociales
• Certificats d'actions
• Dans certains cas, documents faisant l'objet d'un droit de propriété intellectuelle sans l'autorisation de leur titulaire

Lire ces consignes de sécurité attentivement avant toute manipulation de la machine. Elles sont destinées à éviter les blessures pour l'utilisateur ou toute autre personne et les dommages matériels. De plus, étant donné que cela peut provoquer des accidents ou des blessures, n'effectuer aucune opération qui ne soit pas expressément spécifiée dans le guide. Une mauvaise utilisation de cette machine peut provoquer des blessures et/ou des dommages importants, nécessitant des réparations non couvertes par la garantie limitée.

Installation

AVERTISSEMENT

• Ne pas placer la machine à proximité d'alcool, de diluant ou de toute autre substance inflammable. Un contact entre de tels produits et les éléments électriques de la machine pourrait provoquer un incendie ou une électrocution.
• Ne pas placer sur la machine les objets ci-dessous. En effet, s'ils venaient au contact d'un élément haute tension à l'intérieur de celle-ci, ils risqueraient de provoquer un incendie ou une électrocution. Si l'un de ces objets tombe dans la machine ou si un liquide est renversé dessus, mettre immédiatement l'interrupteur principal sur Arrêt et débrancher la fiche d'alimentation de la prise secteur. Contacter ensuite le revendeur agréé Canon local.
• Collier ou autre objet métallique ;
• Tasse, vase, pot de fleur et autre récipient contenant de l'eau ou un liquide

• Ne pas placer la machine sur un support instable (estrade par exemple), sur une surface inclinée ou à un endroit soumis à de fortes vibrations, car elle pourrait tomber ou se renverser, avec un risque de blessure pour l'utilisateur.
• Ne jamais bloquer les ouvertures d'aération de la machine. Elles permettent de ventiler correctement ses composants internes. Si elles sont obstruées, il y a risque de surchauffe. Ne jamais placer la machine sur une surface souple, telle qu'un sofa ou un tapis.

• Ne pas placer la machine à un endroit présentant l'une des caractéristiques suivantes :

• emplacement humide ou poussiéreux ;

• proximité d'eau ou d'un robinet ;
• exposition directe à la lumière du soleil ;
• température élevée ;
• proximité de flammes nues ;

- Après l'installation, ne pas retirer les cales de maintien de la machine car celle-ci risquerait alors de se renverser, avec risque de blessure pour l'utilisateur.

Alimentation électrique

AVERTISSEMENT

• Ne pas endommager ni modifier le cordon électrique et ne pas poser dessus d'objet lourd. Ne pas non plus tirer dessus, ni lui imposer une courbure excessive, car cela provoquerait un dommage électrique suivi d'un incendie ou d'une électrocution.
• Eloigner le cordon de toute source de chaleur, car sa gaine risquerait de fondre, ce qui pourrait provoquer un incendie ou une électrocution.
• Ne pas brancher ni débrancher le cordon d'alimentation avec des mains humides car cela pourrait provoquer une électrocution.
• Il y a danger d'incendie ou d'électrocution si l'on branche la machine sur une prise multiple ou sur une rallonge avec prise multiple.
• Ne pas replier ni attacher le cordon électrique en position repliée car cela pourrait provoquer un incendie ou une électrocution.
• Il y a danger d'incendie ou d'électrocution si la fiche du cordon électrique n'est pas introduite à fond dans la prise secteur.
• Ne pas utiliser de cordon électrique autre que celui fourni avec la machine car cela pourrait provoquer un incendie ou une électrocution.
• En règle générale, ne pas utiliser de rallonge. L'emploi d'une rallonge risque, en effet, de provoquer un incendie ou une électrocution.

ATTENTION

• Ne pas utiliser d'alimentation autre que celle spécifiée car il y aurait sinon danger d'incendie ou d'électrocution.
• Toujours tenir la fiche du cordon pour débrancher la machine. Le fait de tirer directement sur le cordon risque d'endommager celui-ci, notamment en exposant les fils internes ou en les arrachant. Un cordon endommagé peut provoquer une fuite de courant, avec risque d'incendie ou d'électrocution.
• Laisser un dégagement suffisant autour de la prise secteur afin qu'il soit facile de débrancher la machine. Si la prise est obstruée par des objets, elle ne sera pas accessible en cas d'urgence.

AVERTISSEMENT

• Ne jamais essayer de démonter ni de modifier la machine. Celle-ci contient des éléments haute tension et d'autres parties dont la température est extrêmement élevée ; il y aurait alors danger d'incendie ou d'électrocution.

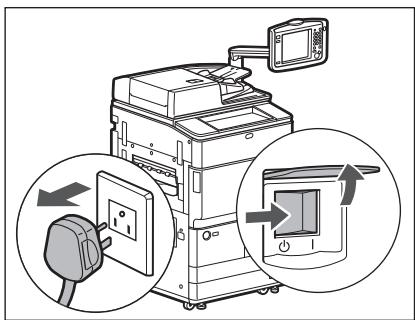

• En cas de bruit suspect ou de dégagement de fumée, de chaleur ou d'odeurs inhabituelles, mettre immédiatement l'interrupteur principal sur Arrêt et débrancher la machine de la prise secteur. Contacter ensuite le revendeur agréé Canon local. L'utilisation prolongée de la machine dans cet état pourrait provoquer un incendie ou une électrocution.
• Ne pas utiliser de produit aérosol au contenu inflammable à proximité de la machine. Si le gaz qu'il contient venait au contact de l'un de ses composants électriques internes, il y aurait danger d'incendie ou d'électrocution.
• Pour éviter d'endommager le cordon électrique et de provoquer un incendie, toujours mettre l'interrupteur principal sur Arrêt et débrancher le câble d'interface avant de déplacer la machine. On risquerait sinon d'endommager le cordon ou le câble et de provoquer un incendie ou une électrocution.
• S'assurer que la fiche d'alimentation électrique est bien enfichée dans la prise de courant si la machine a été déplacée. Ne pas utiliser la machine lorsque la connexion est mauvaise, cela pourrait occasionner un incendie.
• Ne pas laisser tomber de trombone, d'agrafe ou autre objet métallique dans la machine. Ne pas non plus renverser à l'intérieur de liquide ou de substance inflammable (alcool, benzine, diluant, etc.). En effet, s'ils venaient au contact d'un élément haute tension à l'intérieur de celle-ci, ils risqueraient de provoquer un incendie ou une électrocution. Si l'un de ces objets tombe dans la machine ou si un liquide est renversé dessus, mettre immédiatement l'interrupteur principal sur Arrêt et débrancher la fiche d'alimentation de la prise secteur. Contacter ensuite le revendeur agréé Canon local.

ATTENTION

• Ne pas placer d'objets lourds sur la machine, car ils risquent de se renverser ou de tomber, avec risque de blessure pour l'utilisateur.

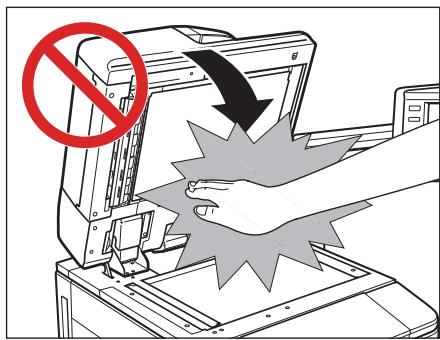

• Fermer doucement le chargeur en prenant soin de ne pas se pincer les mains.

• Lors de la copie de livres épais placés sur la vitre d'exposition, ne pas appuyer trop fort sur le chargeur. Cela risque d'endommager la vitre et d'entraîner des blessures.
• Ne pas toucher le module de finition lorsque la machine imprime, afin d'éviter tout risque de blessure.
• Les papiers qui viennent de sortir de la machine peuvent être très chauds. Retirer le papier du réceptacle de sortie ou aligner le papier avec prudence. Toucher le papier juste après sa sortie risque d'occasionner des brûlures à basse température.

• Mettre l'interrupteur d'alimentation du panneau de commande sur Arrêt si la machine doit rester inutilisée pendant une période prolongée, la nuit par exemple. De même, toujours mettre l'interrupteur principal sur Arrêt et débrancher la fiche secteur si on prévoit de ne pas l'utiliser pendant une durée plus longue (plusieurs jours de congés consécutifs, etc.).

• Ne pas approcher les mains, les cheveux, les vêtements, etc. de la sortie et des rouleaux d'alimentation. Même lorsqu'elle n'est pas en fonctionnement, les mains, les cheveux et les vêtements peuvent être agrippés par la machine en cas de démarrage soudain, provoquant de possibles blessures et dommages.

• Si la machine est équipée d'un module de finition, ne pas placer la main sur la partie du réceptacle où s'effectue l'agrafage (près des rouleaux), sous peine de se blesser.

• Le rayonnement laser peut être dangereux. Le système optique étant conçu de sorte que les rayonnements émis demeurent captifs des capots de protection et des portes externes, à aucun moment du cycle de fonctionnement le faisceau laser ne risque de rayonner hors de la machine. Lire les remarques et instructions qui suivent concernant la sécurité.
• Ne jamais ouvrir un capot si cette ouverture n'est pas demandée dans les guides de cette machine.

- Ne pas retirer l'étiquette d'avertissement ci-dessous qui est apposée sur la machine. Si l'étiquette a été enlevée, contacter le revendeur Canon local agréé.

FC34-8683 DANGER - CAUTION - LIGHT TO BEANSER ATTENTION - VORSICHTY - VOROTUS - WARNING - VAROTUS - 注意 - 100% 注意 - 200% 注意 - 200% 注意 - 200% 注意 - 200%

• Si le laser n'était plus confiné à l'intérieur de la machine, il pourrait provoquer des lésions oculaires graves en cas d'exposition.
• L'utilisation de commandes ou réglages, ou l'exécution de procédures autres que celles spécifiées dans les guides de la machine peuvent être cause d'exposition à un rayonnement dangereux.

AVERTISSEMENT

• Lors du nettoyage de la machine, commencer par mettre l'interrupteur principal sur Arrêt, puis débrancher la machine de la prise secteur. Il y aurait, sinon, danger d'incendie ou d'électrocution.
• Débrancher régulièrement la fiche de la prise secteur et nettoyer la zone située autour des broches métalliques de la fiche ainsi que la prise secteur avec un chiffon sec pour enlever toute la poussière et la saleté. Si la machine demeure branchée trop longtemps dans un local humide, poussiéreux ou enfumé, la poussière risque de s'accumuler autour de la prise et de prendre l'humidité. Cela peut entraîner un court-circuit et déclencher un incendie.
• Pour nettoyer la machine, prendre un chiffon imbibé d'un nettoyant doux mélangé à de l'eau. Ne pas utiliser d'alcool, de benzène, de diluant ou d'autres produits inflammables. Vérifier l'inflammabilité du nettoyant avant utilisation. Un contact entre de tels produits et les parties haute tension de la machine pourrait provoquer un incendie ou une électrocution.
• De hautes tensions sont présentes dans certaines zones à l'intérieur de la machine. Lors de l'élimination d'un bourrage à l'intérieur de la machine ou de toute autre inspection interne, veiller à ce qu'aucun objet métallique (collier, bracelet, etc.) ne soit en contact avec elle pour éviter les risques de brûlure ou d'électrocution.
• Ne pas brûler ni jeter les cartouches de toner au feu car le toner restant pourrait s'enflammer et occasionner des brûlures ou un incendie.
• S'assurer que la fiche d'alimentation électrique est bien enfichée dans la prise de courant après le nettoyage de la machine. Ne pas utiliser la machine lorsque la connexion est mauvaise, cela pourrait occasionner un incendie.

• Vérifier le cordon d'alimentation et la fiche d'alimentation électrique régulièrement. Dans les conditions suivantes, contacter le revendeur agréé Canon local, étant donné que ces situations peuvent occasionner un incendie :

• Il y a des marques de brûlure sur la fiche d'alimentation électrique.

• La fiche d'alimentation électrique est déformée ou cassée.
• L'alimentation électrique se coupe et se rétablit lorsque le cordon d'alimentation est courbé.
• Il y a des coupures, fissures ou dentelures sur le cordon d'alimentation.
• Une partie du cordon d'alimentation devient très chaude.

- Vérifier le cordon d'alimentation et la fiche d'alimentation électrique régulièrement pour s'assurer qu'ils ne sont pas manipulés de la manière suivante, car cela pourrait provoquer un incendie ou une électrocution :

• La partie de branchement de la fiche d'alimentation électrique est mal fixée.
• Une tension est appliquée au cordon d'alimentation par un objet lourd ou en le fixant à l'aide d'agrafes.
• La fiche d'alimentation électrique est mal fixée.
• Le cordon d'alimentation est fixé dans un faisceau.
• Le cordon d'alimentation s'avance sur une allée.
• Le cordon d'alimentation se trouve devant un radiateur.

ATTENTION

• L'ensemble de fixation et la zone voisine à l'intérieur de la machine peuvent chauffer en cours d'utilisation. Lors de l'élimination d'un bourrage à l'intérieur de la machine ou de toute autre inspection interne, il faut donc veiller à ne pas toucher ces zones pour éviter les risques de brûlure ou d'électrocution.
• Lors de l'élimination d'un bourrage à l'intérieur de la machine ou de toute autre inspection interne, ne pas s'exposer à la chaleur émise par l'ensemble de fixation et ses alentours pendant une durée prolongée. Cela risque d'occasionner des brûlures à basse température, même si l'on ne touche pas l'ensemble de fixation et ses alentours directement.

• Si un bourrage papier se produit, suivre les indications affichées sur l'afficheur tactile pour retirer le papier bloqué à l'intérieur de la machine. Ne pas introduire les doigts dans les parties qui ne sont pas indiquées sur l'afficheur tactile, car cela pourrait entraîner des blessures ou des brûlures.
• Lors de l'élimination d'un bourrage ou du remplacement de la cartouche de toner, veiller à ne pas se salir les mains ou les vêtements avec le toner. En cas de contact, rincer immédiatement à l'eau froide. Un lavage à l'eau chaude aurait pour effet de fixer le toner et de créer une tache indélébile.
• Lors de l'élimination d'un bourrage à l'intérieur de la machine, dégager doucement les feuilles afin d'éviter que le toner ne se détache du papier et ne pénètre dans les yeux ou la bouche. Si cela se produit, rincer immédiatement à l'eau froide et consulter un médecin.
• Lors de l'approvisionnement en papier ou de l'élimination d'un bourrage, prendre garde à ne pas se couper avec le bord de l'original ou d'une feuille de papier.
• Prendre garde à ne pas se blesser si l'on doit accéder aux parties internes de la machine pour éliminer un bourrage. Si le papier reste bloqué, contacter le revendeur Canon local agréé.
• Lors du retrait d'une cartouche de toner, procéder avec précaution afin d'éviter que le toner ne soit projeté et ne pénètre dans les yeux ou dans la bouche. Si cela se produit, rincer immédiatement à l'eau froide et consulter un médecin.
• Ne pas tenter de démonter la cartouche de toner, sous peine de disperser le toner qui pourrait alors pénétrer dans les yeux ou la bouche. Si cela se produit, rincer immédiatement à l'eau froide et consulter un médecin.
• En cas de fuite de toner de la cartouche, veiller à éviter toute ingestion ou tout contact avec la peau. En cas de contact avec la peau, laver avec du savon et de l'eau. Si la peau reste irritée après le lavage ou en cas d'ingestion, consulter un médecin immédiatement.

Consommables

AVERTISSEMENT

• Ne pas brûler ni jeter les cartouches de toner au feu car le toner restant pourrait s'enflammer et occasionner des brûlures ou un incendie.
• Ne pas stocker les cartouches de toner ou le papier à des emplacements exposés à des flammes nues, car ils pourraient alors s'enflammer et occasionner des brûlures ou un incendie.
• Les cartouches de toner usagées doivent être placées dans un sac afin d'éviter que le toner restant ne se disperse, et être conservées à l'abri des flammes.

ATTENTION

• Conserver le toner et les autres consommables hors de portée des enfants. En cas d'ingestion, consulter immédiatement un médecin.
• Ne pas tenter de démonter la cartouche de toner, sous peine de disperser le toner qui pourrait alors pénétrer dans les yeux ou la bouche. Si cela se produit, rincer immédiatement à l'eau froide et consulter un médecin.
• En cas de fuite de toner de la cartouche, veiller à éviter toute ingestion ou tout contact avec la peau. En cas de contact avec la peau, laver avec du savon et de l'eau. Si la peau reste irritée après le lavage ou en cas d'ingestion, consulter un médecin immédiatement.

Autres points importants

AVERTISSEMENT

A l'attention des porteurs de stimulateur cardiaque : Ce produit émet un flux magnétique de faible intensité. Si l'on constate une anomalie, il faut s'en éloigner et consulter son médecin.

Cette machine est équipée d'un disjoncteur pour la détection des surtensions ou des courants de fuite. Veiller à tester le disjoncteur une ou deux fois par mois en procédant comme suit.

IMPORTANT

• S'assurer que l'interrupteur principal est sur Arrêt avant d'inspecter le disjoncteur.
• En cas de mauvais fonctionnement après un contrôle, contacter le revendeur agréé Canon local.

Contrôle du disjoncteur

1 Utiliser la pointe d'un stylo à bille (ou tout objet similaire) pour appuyer sur le bouton de test situé à l'arrière de la machine.

Appuyer brièvement sur le bouton de test.

REMARQUE

• Le disjoncteur se trouve à l'arrière de la machine.
• Pour plus d'informations sur l'emplacement du disjoncteur, voir le Manuel électronique > Avant de commencer à utiliser la machine.

2 Vérifier que le levier du disjoncteur se met en position Arrêt (côté "○").

• Ne pas utiliser le bouton de test pour mettre la machine sous et hors tension.
• Si le levier du disjoncteur ne passe pas sur la position Arrêt (côté “ ”), répéter l’étape 1.
• Si le levier du disjoncteur ne passe pas sur la position Arrêt (côté “O”), alors que la procédure ci-dessus a été effectuée à deux ou trois reprises, contacter le revendeur agréé Canon local.

3 Mettre le levier du disjoncteur sur la position Marche (côté "l").

4 Placer l'interrupteur principal en position de marche (côté "l").

5 Remplir la feuille de contrôle périodique du disjoncteur qui se trouve à la page suivante.

Feuille de contrôle périodique du disjoncteur

Copier cette page pour une utilisation ultérieure et la conserver avec soin près de la machine afin de répertorier les contrôles périodiques du disjoncteur.

■ Inspection régulière du disjoncteur

Suivre la procédure décrite à la section "Contrôle périodique du disjoncteur", de p. xxvii, une ou deux fois par mois.

■ Utilisation de la feuille de contrôle

Indiquer la date du contrôle et le nom du contrôleur.

Si le contrôle réussit, cocher la case dans "√".

Sinon, contacter le revendeur agréé Canon local. (De plus, cocher la case "X".)

Date du contrôle	Contrôleur	Résultat
			X

Date du contrôle	Contrôleur	Résultat
		√	X

Le Manuel électronique (ce manuel) est au format html.

Pour utiliser le Manuel électronique sur un ordinateur, se reporter aux sections ci-après.

Configuration système

Un navigateur Web est nécessaire pour utiliser ce manuel électronique. Le fonctionnement avec les navigateurs Web suivants est garanti.

Windows :

Internet Explorer 6.0/7.0/8.0

FireFox 2.x/3.x

Mac OS :

Safari 2.x/3.x

FireFox 2.x/3.x

REMARQUE

Activation de la fonction de script

Activer la fonction de script du navigateur Web avant d'utiliser le manuel électronique.

Installation du Manuel électronique

■ Sous Windows :

1. Insérer le CD-ROM du Manuel électronique dans le lecteur de l'ordinateur.
2. Sélectionner la langue dans laquelle on souhaite consulter le Manuel électronique.
3. Sélectionner [Installer] ou [Afficher manuel].

Si l'on sélectionne [Installer], le Manuel électronique est enregistré dans le dossier [Mes documents] de l'ordinateur. Cliquer deux fois sur l'icône de raccourci qui a été créée sur le Bureau ou sur le fichier [index.html] pour afficher le Manuel électronique.

Si l'on sélectionne [Afficher manuel], le Manuel électronique s'affiche.

■ Sous Macintosh :

1. Insérer le CD-ROM du Manuel électronique dans le lecteur de l'ordinateur.
   2.Cliquer deux fois sur l'icône [Manuel électronique] → faire glisser et déposer le dossier [fra_iRADV_8105_Manual] à l'emplacement d'enregistrement.
2. Cliquer deux fois sur le fichier [index.html] disponible dans le dossier [fra_iRADV_8105_Manual]. Le Manuel électronique s'affiche.

REMARQUE

Suivant le système d'exploitation utilisé, il se peut qu'un message relatif à la sécurité s'affiche. Dans ce cas, autoriser l'affichage du contenu.

Désinstallation du Manuel électronique

■ Sous Windows :

1. Ouvrir le dossier Mes documents → sélectionner [fra_iRADV_8105_Manual] dans le dossier Canon.
2. Faire glisser le dossier dans la Corbeille ou cliquer avec le bouton droit de la souris sur le dossier et sélectionner [Supprimer]. De plus, s'il existe un raccourci vers le Manuel électronique sur le Bureau, le déplacer jusqu'à la Corbeille de la même façon que le dossier.
3. Vider la Corbeille.

■ Sous Macintosh :

1. Faire glisser le dossier [fra_iRADV_8105_Manual] vers l'icône de la corbeille.
2. Vider la corbeille.

Cette section présente les écrans du Manuel électronique.

La page affichée juste après le démarrage du manuel électronique est appelée "Haut" et la description de ce manuel est appelée "Page de rubrique" dans cette section.

La boîte de dialogue de recherche est affichée pour chaque page dans une fenêtre séparée.

La disposition de l'écran étant différente pour chaque page, prière de suivre les instructions suivantes.

Haut

Fichier Edition Affichage Fayoris Qutils ? Précédente Rechercher Favoris Canon Manuel électronique Haut Sommaire Aide Glossaire Saisir mot(s) de(s) ici imageRUNNER ADVANCE Gestion et configuration de la machine Entretien Résolution des problèmes Réglages/Enregistrement Réglages de gestion du type de papier Avant toute chose... Avant de commencer à utiliser la machine Opérations de base Produits en option/Logiciels Sélectionnez une utilisation Procédures pratiques Sélectionnez une fonction Copie Lire et envoyer Lire et mémoriser Accès fich. enregistrés Boîte Fax/I-Fax Impr. sécurisée Web Access Scanner Menu rapide Suivi du statut/Annulation Impression Réseau Interface distante MEAP Sécurité Manuels PDF Mise en route Guide d'entretien Guide de référence rapide Questions fréquemnent posées Renonciation Copyright Marques Adresses (1) (2) (3) (4) (5) (11) (12) (13) (14)

(1) Gestion et configuration de la machine

Cette section décrit comme résoudre un problème, faire une maintenance, s'occuper de la gestion de la machine ou la configurer.

(2) Avant toute chose...

Cette section donne les informations nécessaires pour l'utilisation de la machine et décrit les périphériques et les logiciels en option.

(3) Sélectionnez une utilisation

Cette section comprend la présentation des fonctions de la machine pour chaque utilisation.

(4) Sélectionnez une fonction

Les instructions de chaque fonction et la méthode d'utilisation sont décrites ici.

(5)Manuels PDF

Cliquer pour afficher la version PDF des manuels Mise en route, Guide de référence rapide, Guide d'entretien et Questions fréquemment posées.

(6)[Haut]

La page d'accueil du manuel électronique est affichée.

(7)[Sommarie]

La table des matières du manuel électronique est affichée dans son intégralité.

(8)[Aide]

L'utilisation du manuel électronique est expliquée ici.

(9)[Glossaire]

Le glossaire est affiché.

(10) [Saisir mot(s) clé(s) ici]

La boîte de dialogue de recherche s'affiche quand un mot clé est saisi et que l'on clique sur [☐].

Pour plus d'informations, voir "Méthode de recherche".

(11) [Renonciation]

La clause de non responsabilité est affichée.

(12) [Copyright]

Les informations sur les droits d'auteur sont affichées.

(13) [Marques]

Les marques sont affichées.

(14) [Adresses]

Affiche les sites Canon auprès desquels il est possible de demander de l'aide pour la machine.

Page de rubrique

(4) Eichier Edition Affichage Fayoris Outils Précédente Rech Canon Manuel électronique Haut Sommaire Aide Glossaire Saisir mot(s) clé(s) ici (3) Égorie Copie Category Top Présentation de l'imageRUNNER ADVANCE Marche à suivre Annulation d'une tâche de copie Réservation de copies Taux prédéfinis Taux de reproduction en pourcentage Taux de reproduction auto Adapter à la page Réduction/agrandissement basés sur le fo Définition indépendante des axes X et Y Sélection du papier Echantillon copie Rappel de tirages Emplacements mémoire Confirmation, modification et annulation d Mode Interruption Qu'entend-on par options ? Livre → 2 pages Copie recto verso Tout réduire | Tout développes Marche à suivre Cette section décrit les opérations de copie de base. REMARQUE Il est conseillé de lire les sections suivantes avant d'utiliser la fonction copie : - Interrupteur principal et interrupteur du panneau de commande.(Voir "Main Power and Control Panel Power") - Saisie de caractères sur l'afficheur tactile (Voir "Entering Characters from the Touch Panel Display") - Entretien périodique (Voir "Routine Maintenance" et "Routine Maintenance (Cleaning Function"). - En cas d'utilisation d'un service de connexion, il faut se connecter, puis se déconnecter en suivant la procédure du service utilisé avant et après toute manipulation de la machine. - Si la gestion des numéros de service est utilisée avec le Lecteur de Carte, voir "Card Reader -C1". - Si la gestion des numéros de service est utilisée, voir "Entering the Department ID and Password". - Dans le cas d'une authentification utilisateur à l'aide du service de connexion SSO-H, voir "Using a Login Service". Pour annuler tous les réglages, appuyer sur 1. Sélectionner [Copie] dans l'écran du menu principal. Menu principal Clasir une fonction Afficher te Renonciation Copyright Marques Adresses

(1) Contenu des catégories

CListe des contenus de chaque catégorie. Cliquer sur un élément affiche la description de la page de rubrique correspondante. Cliquer sur [+] ouvre le menu et cliquer sur [−] le referme.

(2) Page de rubrique

La description de chaque élément est affichée ici.

(3)[Menu des catégories]

Les différentes catégories peuvent être sélectionnées dans le menu déroulant.

Cliquer ici pour passer à la catégorie précédente ou suivante.

(5)[Imprimer]

Permet d'imprimer le manuel.

Sélectionner un des éléments suivants pour imprimer.

[Cette catégorie] : Imprime tout le contenu de la catégorie.

[Cette rubrique] : Imprime uniquement la page de rubrique actuellement affichée.

(1) Copier Arricier la recherche (3) Mot(s) de(s): papier Copie Copie ... ordonnés ou le mode [N sur 1] pour économiser le papier. Choisir le résultat d'impression qui convi... Présentation de l'imageRUNNER ADVANCE ...uire ou augmenter le format de copie. (3) Choisir papier Pour sélectionner le format/type de papier ... Marche à suivre ...t;) 3. Fermer doucement le chargeur. Le format papier est détecté automatiquement. Si ce format e... Réservation de copies ... mise sous tension ou l'élimination d'un bourrage papier. La copie commence automatiquement des que ... Taux prédéfinis ...s originaux de format standard en un autre format papier (d'enregistrement) standard. IMPORTANT Pour... Taux de reproduction auto ... en fonction du format de l'original et du format papier choisi. Le même taux de reproduction est ut... Adapter à la page ... ge occupant toute la surface de l'original sur du papier de même format à un taux de 100 %, sa périp... Réduction/agrandissement basés sur le format de l'original et le format de copie. 31 rubrique(s) < Préc 1 2 3 4 > Suiv Favoris Haut | Sommaire | Aide | Glossaire | Saisir mot(s) de(s) ici Cette catégorie Cette rubrique Imprimer Marche à suivre Cette section décrit les opérations de copie de base. REMARQUE • Il est conseillé de lire les sections suivantes avant d'utiliser la fonction copie : - Interrupteur principal et interrupteur du panneau de commande (Voir "Main Power and Control Panel Power") - Saisie de caractères sur l'afficheur tactile (Voir "Entering Characters from the Touch Panel Display") - Entretien périodique (Voir "Routine Maintenance" et "Routine Maintenance (Cleaning Function)"). • En cas d'utilisation d'un service de connexion, il faut se connecter, puis se déconnecter en suivant la procédure du service utilisé avant et après toute manipulation de la machine. - Si la gestion des numéros de service est utilisée avec le Lecteur de Carte, voir "Card Reader -C1". - Si la gestion des numéros de service est utilisée, voir "Entering the Department ID and Password". - Dans le cas d'une authentification utilisateur à l'aide du service de connexion SSO-H, voir "Using a Login Service". • Pour annuler tous les réglages, appuyer sur ↗

(1)[Saisir mot(s) clé(s) ici]

Entrer un mot clé dans le champ d'entrée situé en haut à droite de la "Haut" ou de la "Page de rubrique", et cliquer sur [☐].

La boîte de dialogue de recherche est affichée.

La recherche est aussi possible en entrant un mot clé dans la boîte de dialogue affichée. De plus, l'opérateur AND peut être utilisé pour les recherches dans le manuel électronique et il est donc possible d'affiner les résultats de la recherche en entrant deux ou plusieurs mots clés.

Lorsque plusieurs mots clés sont entrés, insérer un espace entre les mots.

Exemple : "Toner Message" (si l'on souhaite afficher les pages qui comprennent les mots "Toner" et "Message")

(2) Résultat de la recherche

Les résultats de la recherche d'un mot clé sont affichés ici.

S'il y a plus de 10 résultats, cliquer sur [<>] pour afficher les autres résultats, ou utiliser les numéros situés sous les résultats.

(3)[Afficher la recherche]

Si l'on souhaite définir un domaine de recherche, cliquer ici et cocher la case correspondant à la catégorie du domaine souhaité.

Annexe

1

CHAPITRE

Ce chapitre décrit les caractéristiques techniques de la machine et des équipements en option.

Spécifications....1-2

Machine 1-2

Lecteur Couleur recto verso-C1 1-4

Tapa de Impresora B1 1-5

Magasin Papier Lateral-C1 1-5

Unité d'insertion de Document-K1.... 1-6

Unité d'intégration de module de perforation professionnelle-B1.... 1-6

Lecteur de Carte-C1 1-12

Envoi 1-13

Environnement réseau 1-14

Réglages d'impression 1-14

Prévoir une Surface nécessaire.... 1-15

Les spécifications sont susceptibles de modification en raison des améliorations constantes apportées à nos produits.

Machine

Rubrique	Spécifications
Nom	Canon imageRUNNER ADVANCE 8105/8095/8085
Type	Lecteur-Imprimante séparés, Type console
Résolution d'écriture	1 200 x 1 200 ppp
Format/Grammage/Type de papier	Cassette 1, 2 (Gauche/Droite)Grammage : 52 g/m^2 à 220 g/m^2 Type :Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé et En-têteCassette 3, 4Grammage : 52 g/m^2 à 220 g/m^2 Type :Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Onglet et En-têtePlateau multifonctionsGrammage : 52 g/m^2 à 256 g/m^2 Type :Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Transparent, Calque, Etiquettes et En-têteLes conditions d'impression peuvent varier en fonction du type de papier. Pour plus d'informations sur les types du papier, voir le Manuel électronique > Opérations de base.
Formats papier	Cassette 1, 2 (Gauche/Droite) :A4Cassette 3, 4 :\( 330 \times 483 \text{ mm}, 320 \times 450 \text{ mm (SRA3)}, 305 \times 457 \text{ mm}, A3, A4, A4R, A5R, Format personnalisé (139,7 x 182,0 mm à 330,2 x 487,7 mm)Plateau multifonctions :\( 330 \times 483 \text{ mm}, 320 \times 450 \text{ mm (SRA3)}, 305 \times 457 \text{ mm}, A3, A4, A4R, A5R, Format personnalisé/Format libre (100,0 x 148,0 mm à 330,2 x 487,7 mm)
Temps de préchauffage	Après la mise sous tension : 1 minute ou moinsReprise après activation du mode Veille : 1 minute ou moinsReprise après le mode d'économie d'énergie : environ 20 secondes* Le délai d'activation peut varier en fonction de l'environnement et des conditions d'utilisation de la machine.
Délai de sortie de la première copie	2,7 secondes ou moins
Rubrique	Spécifications
Cadence copie (sauf si les feuilles proviennent du plateau multifonctions)	1 : 1 (copie/minute)
		imageRUNNER ADVANCE 8105 :	imageRUNNER ADVANCE 8095 :	imageRUNNER ADVANCE 8085 :
	330 x 483 mm	47	43	38
	320 x 450 mm (SRA3)	50	46	41
	305 x 457 mm	50	45	40
	A3	54	50	44
	A4	105	95	85
	A4R	76	69	63
	A5R	105	95	85
Marges	Supérieur : 2,5 mmGauche et droite : 2,5 mmInférieure : 2,5 mm
Alimentation papier/capacité	Cassette 1, 2 (Gauche/Droite) :1 500 feuilles x 2 magasins ( 80 g/m^2 )Cassette 3, 4 :2 cassettes x 550 feuilles ( 80 g/m^2 )Plateau multifonctions :100 feuilles ( 80 g/m^2 )
Multicopie	1 à 9 999 feuilles
Alimentation électrique	220 - 240 V CA, 50/60 Hz, 10 A
Consommation électrique maximale	Consommation électrique maximale: 2,2 kW ou moinsPendant le mode de Veille : 1,5 W ou moinsPendant le mode d'économie d'énergie : 240 Wh ou moins (-10 % est sélectionné)
Capacité mémoire	Standard : 1,5 GoMaximum : 2 Go
Capacité du disque dur	Standard : 80 GoMaximum : 250 Go
Dimensions (H x L x P)(Sur la vitre d'exposition)	1 040 mm x 645 mm x 770 mm
Dimensions (H x L x P)(Avec le Lecteur Couleur recto verso-C1)	1 252 mm^*1 x 1 481 mm^*2 x 770 mm*1 Jusqu'en haut du Panneau de configuration en position standard.*2 Jusqu'au bord droit du Panneau de configuration en position la plus à droite.
Poids	Environ 242 kg(Y compris la bouteille de toner, le Lecteur Couleur recto verso-C1 et le Panneau de configuration.)
Surface nécessaire (L x P)	2 382 mm^*1 x 770 mm(quand le Module de Finition P.A.C.-D1 est installé, et que le plateau multifonctions et le réceptacle auxiliaire sont déployés.)*1 Jusqu'au bord droit du Panneau de configuration en position la plus à droite.

Lecteur Couleur recto verso-C1

Rubrique	Spécifications
Type	Imprimante séparée, Margeur à nappe (Chargeur), Pas de nappe (Lecteur)
Résolution de lecture	600 ppp x 600 ppp
Nombre de tonalités	256
Originaux acceptés	feuilles, livres, objet 3D (2 kg maximum)
Format et grammage des originaux	Format:A3, A4, A4R, A5, A5RGrammage:Lecture recto : 38 à 220 g/m2Lecture recto verso:Original en noir et blanc : 50 à 220 g/m2Original couleur : 64 à 220 g/m2
Taux de reproduction	Papier de format standard : Taux de reproduction identique1 : 1Réduction1 : 0,70 (A3 → A4R)1 : 0,50 (A3 → A5R)1 : 0,25Agrandissement1 : 1,41 (A4R → A3)1 : 2,00 (A5R → A3)1 : 4,00Taux de reproduction : 25 à 400 % (par pas de 1 %)
Système de chargement des originaux	Chargeur automatique de documents
Capacité du réceptacle	300 feuilles (80 g/m2)
Vitesse de lecture des originaux	CopieLecture recto : 120 copies/minute (A4 en Noir & Blanc à 600 ppp)Lecture recto verso : 60 copies (120 pages)/minute (A4 en Noir & Blanc à 600 ppp)Lecture recto : 51 copies/minute (A4 en Quadrichromie à 600 ppp)Lecture recto verso : 25,5 copies (51 pages)/minute (A4 en Quadrichromie à 600 ppp)Lecture*Lecture recto : 120 copies/minute (A4 en Noir & Blanc à 300 ppp)Lecture recto verso : 100 copies (200 pages)/minute (A4 en Noir & Blanc à 300 ppp)Lecture recto : 85 copies/minute (A4 en Quadrichromie à 300 ppp)Lecture recto verso : 50 copies (100 pages)/minute (A4 en Quadrichromie à 300 ppp)* La vitesse de lecture peut varier en fonction du mode de lecture et du type d'original.
Alimentation électrique/consommation	Depuis la machine/180 W(chargeur et lecteur)
Dimensions (H x L x P)	253 mm x 635 mm x 605 mm(chargeur et lecteur)
Poids	39,4 kg(chargeur et lecteur)

Tapa de Impresora B1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format :330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4, A4RGrammage :52 à 256 g/m2Type :Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Transparent, Etiquettes et En-tête
Capacité du magasin papier	3 500 feuilles (80 g/m2)
Alimentation électrique/Consommation électrique maximale	220-240 V CA, 50/60 Hz, 1,2 A/276 W maximum
Dimensions (H x L x P)	570 mm x 601 mm x 621 mm
Poids	Environ 50 kg
Surface nécessaire y compris la machine (L x P)	2 382 mm x 789 mm(quand le Module de Finition P.A.C.-D1 est installé, et le réceptacle auxiliaire est déployé.)

Magasin Papier Latéral-C1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:A4Grammage:52 à 220 g/m2Type:Fin, Ordinaire, Epais, Couleur, Recyclé et Pré-perforé
Capacité du magasin papier	3 500 feuilles (80 g/m2)
Alimentation électrique/Consommation électrique maximale	Depuis la machine / environ 44 W
Dimensions (H x L x P)	570 mm x 323 mm x 583 mm
Poids	Environ 37 kg
Surface nécessaire y compris la machine (L x P)	2 382 mm*1 x 789 mm(quand le Module de Finition P.A.C.-D1 est installé, et le réceptacle auxiliaire est déployé.)*1 Jusqu'au bord droit du Panneau de configuration en position la plus à droite.

Unité d'insertion de Document-K1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4, A4R, Format personnalisé (182,0 x 182,0 mm à 330,2 x 487,7 mm)Grammage:52 à 256 g/m2Type:Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Calque, Onglet, En-tête et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
Capacité du magasin papier	Réceptacle supérieur/inférieur : 200 feuilles (80 g/m2) x 2
Alimentation électrique/Consommation électrique maximale	100-240 V CA, 50/60 Hz, 1,0 A/Environ 104 W
Dimensions (H x L x P)	1 407 mm x 746 mm x 793 mm
Poids	Environ 61 kg
Surface nécessaire y compris la machine (L x P)	2 723 mm*1 x 789 mm(quand le Module de Finition P.A.C.-D1 est installé, et que le plateau multifonctions et le réceptacle auxiliaire sont déployés.)*1 Jusqu’au bord droit du Panneau de configuration en position la plus à droite.

Unité d'intégration de module de perforation professionnelle-B1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:A4Grammage:52 à 216 g/m ^2 Type:Fin, Ordinaire, Epais, Couleur, Recyclé, Onglet, En-tête et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
Alimentation électrique	120-127 V CA, 60 Hz, 5,5 A
Consommation électrique maximale	130 W
Dimensions (H x L x P)/Poids	1 040 mm x 250 mm x 792 mmEnviron 40 kg
Surface nécessaire (L x P)	2 947 mm x 792 mm(quand le Module de Finition P.A.C.-D1 est installé, et que le plateau multifonctions et le réceptacle auxiliaire sont déployés.)

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:Pli en Z : A3, A4RPIi parallèle : A4RPIi en Z accordéon : A4RPIi parallèle double : A4RPIi simple : A4RGrammage:Pli en Z : 52 à 105 g/m2PIi parallèle : 52 à 105 g/m2PIi en Z accordéon : 52 à 105 g/m2PIi parallèle double : 52 à 90 g/m2PIi simple : 52 à 105 g/m2Type:Fin, Ordinaire, Couleur, Recyclé et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.* Sélectionner le papier ordinaire pour utiliser un papier de grammage compris entre 91 et 105 g/m2un papier pour le Pli en Z, le Pli parallèle, Pli en Z accordéon et le Pli simple.
Alimentation électrique/Consommation électrique maximale	Depuis le module de finition / 140 W
Dimensions (H × L × P)	1 190 mm x 336 mm x 793 mm
Poids	Environ 71 kg
Surface nécessaire y compris la machine (L x P)	2 723 mm*1 x 817 mm(quand le Module de Finition P.A.C.-D1 est installé, et que le plateau multifonctions et le réceptacle auxiliaire sont déployés.)*1 Jusqu’au bord droit du Panneau de configuration en position la plus à droite.

Module de Finition agrafage-A1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format :330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4, A4R, A5R, Format personnalisé/Format libre (100,0 x 148,0 mm à 330,2 x 487,7 mm)Grammage :Réceptacle A, Réceptacle C :52 à 256 g/m ^2*1 Réceptacle B :52 à 256 g/m ^2 *1 Tri séquentiel ne peut pas être défini pour un papier d’un grammage inférieur à 60 g/m ^2 .Type :Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Transparent, Calque, Etiquettes, Onglet, En-tête et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
	Sans triRéceptacle A:A4, A5R:1 500 feuilles (ou pile de 195 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (pile de 97 mm)Réceptacle B:A4R, A5R:250 feuilles (pile de 32 mm)A3, A4R:125 feuilles (pile de 16 mm)Réceptacle C:A4:2 500 feuilles (pile de 325 mm)* ^1 A5R:1 500 feuilles (pile de 162 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (pile de 97 mm)Tri séquentiel, Tri groupéRéceptacle A, Réceptacle C:A4:1 500 feuilles (ou pile de 195 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (ou pile de 97 mm)Mode AgrafageRéceptacle A, Réceptacle C:Un point à l'avant (diagonal)/Un point à l'arrière (diagonal)/Deux points au centre (parallèle)A4:1 500 feuilles/100 jeux (ou pile de 195 mm)* ^1 A3, A4R :750 feuilles/50 jeux (ou pile de 97 mm)
Capacité par réceptacle	Mode Sans tri (formats différents)Réceptacle A:750 feuilles (ou pile de 97 mm)Réceptacle B:A3, A4R, A5R:125 feuilles (ou pile de 16 mm)* ^2 Réceptacle C:750 feuilles (ou pile de 97 mm)Mode Tri séquentiel/Tri groupé/Agrafage (formats différents)Réceptacle A, Réceptacle C:750 feuilles (ou pile de 97 mm)Mode Pli en Z (quand le Module de pli en C et en Z-H1 est installé.)Réceptacle A:A3 : 30 feuillesA4R : 10 feuillesRéceptacle B:A3, A4 : 10 feuillesRéceptacle C:A3 : 30 feuillesA4R : 10 feuillesMode Pli simple (quand le Module de pli en C et en Z-H1 est installé.)Réceptacle A:A4R : 10 feuillesRéceptacle B:A4R : 10 feuillesRéceptacle C:A4R : 10 feuilles*1 1 200 feuilles maximum (ou pile de 97 mm) quand un papier fin ou un papier de format personnalisé d'un grammage inférieur à 59 g/m2 est sélectionné.*2 30 feuilles maximum lors de l'impression sur des formats mélangés de papier comprenant un des formats suivants : 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm.
Capacité d'agrafage maximum/Taille d'agrafes disponible	Quand la cartouche d'agrafes standard est installée(La capacité d'agrafage maximum peut varier en fonction du type et du grammage du papier.)A4 :100 feuilles ( 80 g/m^2 ) ou pile inférieure à 11 mmA3, A4R :50 feuilles ( 80 g/m^2 ) ou pile inférieure à 5,5 mmAgrafage en coin :A3, A4, A4RAgrafage double :A3, A4, A4R
Alimentation électrique/Consommation électrique maximale	100-240 V CA, 50/60 Hz, 2,8 A/185 W
Dimensions (H x L x P)	1 040 mm x 654 mm ( 782 mm^*1 ) x 765 mm*1 Quand le réceptacle auxiliaire déployé.
Poids	Environ 61 kg
Surface nécessaire y compris la machine (L x P)	2 268 mm^*1 x 789 mm(quand le plateau multifonctions et le réceptacle auxiliaire sont déployés.)*1 Jusqu'au bord droit du Panneau de configuration en position la plus à droite.

Module de Finition P.A.C.-D1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4, A4R, A5R, Format personnalisé/Format libre (100,0 x 148,0 mm à 330,2 x 487,7 mm)Grammage:Réceptacle A, Réceptacle C:52 à 256 g/m ^2*1 Réceptacle B:52 à 256 g/m ^2 *1 Tri séquentiel ne peut pas être défini pour un papier d’un grammage inférieur à 60 g/m ^2 .Type:Fin, Ordinaire, Epais, Couleur, Recyclé, Pré-perforé, Transparent, Calque, Etiquettes, Onglet, En-tête et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
Capacité par réceptacle	Sans triRéceptacle A:A4, A5R:1 500 feuilles (ou pile de 195 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (ou pile de 97 mm)Réceptacle B:A4, A5R:250 feuilles (ou pile de 32 mm)A3, A4R:125 feuilles (ou pile de 16 mm)Réceptacle C:A4:2 500 feuilles (ou pile de 325 mm)* ^1 A5R:1 500 feuilles (ou pile de 162 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (ou pile de 97 mm)Tri séquentiel, Tri groupéRéceptacle A, Réceptacle C:A4:1 500 feuilles (ou pile de 195 mm)* ^1 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R :750 feuilles (ou pile de 97 mm)Mode AgrafageRéceptacle A, Réceptacle C:Un point à l'avant (diagonal)/Un point à l'arrière (diagonal)/Deux points au centre (parallèle)A4:1 500 feuilles/100 jeux (ou pile de 195 mm)* ^1 A3, A4R:750 feuilles/50 jeux (ou pile de 97 mm)Sans tri (formats différents)Réceptacle A:750 feuilles (ou pile de 97 mm)Réceptacle B:A3, A4, A4R, A5R:125 feuilles (ou pile de 16 mm)* ^2 Réceptacle C:750 feuilles (ou pile de 97 mm)Mode Tri séquentiel/Tri groupé/Agrafage (formats différents)Réceptacle A, Réceptacle C:750 feuilles (ou pile de 97 mm)Mode Pli en Z (quand le Module de pli en C et en Z-H1 est installé.)Réceptacle A:A3 : 30 feuillesA4R : 10 feuillesRéceptacle B:A3, A4R : 10 feuillesRéceptacle C:A3 : 30 feuillesA4R : 10 feuillesMode Pli simple (quand le Module de pli en C et en Z-H1 est installé.)Réceptacle A:A4R : 10 feuillesRéceptacle B:A4R : 10 feuillesRéceptacle C:A4R : 10 feuillesMode piqûre à cheval:1 à 5 feuilles/25 jeux, 6 à 10 feuilles/15 jeux, 11 à 16 feuilles/10 jeux, 17 à 20 feuilles/5 jeux*1 1 200 feuilles maximum (ou pile de 97 mm) quand un papier fin ou un papier de format personnalisé d'un grammage inférieur à 59 g/m2 est sélectionné.*2 30 feuilles maximum lors de l'impression sur des formats mélangés de papier comprenant un des formats suivants : 330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm.
Capacité d'agrafage maximum/Taille d'agrafes disponible	Quand la cartouche d'agrafes standard est installée(La capacité d'agrafage maximum peut varier en fonction du type et du grammage du papier.)A4 :100 feuilles ( 80 g/m^2 ) ou pile inférieure à 11 mmA3, A4R :50 feuilles ( 80 g/m^2 ) ou pile inférieure à 5,5 mmAgrafage en coin :A3, A4, A4RAgrafage double :A3, A4, A4R
Capacité/taille disponible de la piqûre à cheval	Piqûre à cheval :20 feuilles ( 80 g/m^2 ) (y compris une couverture d'un grammage maximum de 256 g/m^2 )Pli cavalier :5 feuilles ( 80 g/m^2 )Format : 330 × 483 mm , 320 × 450 mm (SRA3), 305 × 457 mm , A3, A4R, Format personnalisé ( 210,0 × 279,3 mm à 330,2 × 487,7 mm )
Alimentation électrique/Consommation électrique maximale	100-240 V CA, 50/60 Hz, 2,8 A/224 W maximum
Dimensions (H x L x P)	1 040 mm x 767 mm ( 896 mm^*1 ) x 765 mm*1 Quand le réceptacle auxiliaire déployé.
Poids	Environ 108 kg
Surface nécessaire (L x P)	2 382 mm^*1 x 789 mm(quand le plateau multifonctions et le réceptacle auxiliaire sont déployés.)*1 Jusqu'au bord droit du Panneau de configuration en position la plus à droite.

Massicot de chasse-A1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:330 x 483 mm, 320 x 450 mm (SRA3), 305 x 457 mm, A3, A4R, Format personnalisé (210,0 x 279,3 mm à 330,2 x 487,7 mm)Grammage:60 g/m2 à 256 g/m2Type:Fin, Ordinaire, Epais, Couleur, Recyclé, En-tête et Couché* Le papier de grammage compris entre 210 et 256 g/m2 ne peut être utilisé que pour la couverture.* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
Nombre maximum de feuilles pouvant être coupées	2 à 20 mm40 feuilles
Capacité du réceptacle de résidus du massicot à brochure	Environ 1 500 feuille massicotées (largeur de 20 mm, A4, 80 g/m2)
Alimentation électrique/Consommation électrique maximale	A partir du module de finition/compris avec la consommation du module de finition.
Dimensions (H x L x P)	Intérieur du module de finition (403 mm x 251 mm x 625 mm)
Poids	Environ 32 kg

Module de perforation-BG1/BH1

Rubrique	Spécifications
Format/Grammage/Type de papier	Format:A3*1, A4*1 et A4R*1 Lorsque le Module de perforation-BG1 est installé, quatre perforations peuvent être réalisées sur les formats A3 et A4.Grammage:52 à 256 g/m2TypeFin, Ordinaire, Epais, Couleur, Recyclé, Onglet, En-tête et Couché* Le papier couché peut uniquement être chargé à partir de l’unité d’insertion.
Nombre et diamètre des perforations	Deux perforations : 6,5 mmQuatre perforations : 6,5 mm
Ecart entre les perforations	Deux perforations : 80 mmQuatre perforations :80 mm (quand l’Module de perforation-BH1 est installé)21 mm/70 mm/21 mm (avec le Module de perforation-BG1 installé)
Capacité du réceptacle de résidus de perforation	Environ 5 000 feuilles (80 g/m2)
Alimentation électrique/Consommation électrique maximale	Depuis le module de finition / environ 56 W (en fonctionnement)
Dimensions (H x L x P)	Intérieur du Module de finition (392 mm × 95 mm × 715 mm)
Poids	Environ 3,7 kg

Lecteur de Carte-C1

Rubrique	Spécifications
Cartes disponibles	Magnétique/Optique
Méthode de lecture	Magnétique/optique
Sens de lecture des cartes	Sens d'insertion
Enregistrement/Lecture	Lecture
Alimentation électrique	Depuis la machine
Dimensions (H x L x P)	32 mm x 88 mm x 100 mm
Poids	Environ 295 g

Fonctions de lecture

Rubrique	Spécifications
Protocole de communication	FTP (TCP/IP), SMB (TCP/IP), WebDAV
Format de données	TIFF, JPEG, PDF, XPS
Résolution	100 x 100 ppp, 150 x 150 ppp, 200 x 100 ppp, 200 x 200 ppp, 200 x 400 ppp, 300 x 300 ppp, 400 x 400 ppp, 600 x 600 ppp
Environnement système	Windows 2000 (SP1 ou ultérieure), Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008, Windows 7, Mac OS X, Red Hat Linux 7.2, Solaris 2.6 ou une version ultérieure
Interface	1000BASE-T, 100BASE-TX, 10BASE-T
Mode couleur	Sélection automatique de la couleur (Quadrichromie/Niveaux de gris), Sélection automatique de la couleur (Quadrichromie/Noir & Blanc), Quadrichromie, Niveaux de gris, Noir & Blanc
Type d'original	Texte, Texte/Photo, Photo
Autres	Prévisualisation, Parcourir le serveur de fichiers Windows (SMB)
Fonctions PDF/XPS en option	Compact, Tracer & Lisser*1, Cryptage*1, OCR, Signature de périphérique, Signature de l'utilisateur, Optimisation pour Web*1, PDF/A*1, Extensions Reader*1

*1 Format PDF uniquement.

Fonctions E-mail et I-Fax

Rubrique	Spécifications
Protocole de communication	SMTP, POP3
Mode de communication I-Fax	Simple, Plein
Résolution	Pour envoi via e-mail	100 x 100 ppp, 150 x 150 ppp,200 x 100 ppp, 200 x 200 ppp,200 x 400 ppp, 300 x 300 ppp,400 x 400 ppp, 600 x 600 ppp
	Pour l'envoi par I-Fax	Noir & Blanc200 x 100 ppp, 200 x 200 ppp,200 x 400 ppp*, 300 x 300 ppp*,400 x 400 ppp*, 600 x 600 ppp** Disponible après la définition des conditions RX du destinataire
Format	E-mail	TIFF, JPEG, PDF, XPS
	I-Fax	Noir & BlancTIFF (MH, MR*, MMR*)* Disponible après la définition des conditions RX du destinataire
Format original	E-mail	A3, A4, A4R, A5 et A5R
	I-Fax	A3, A4, A4R, A5*, A5R** Envoyé en tant qu'A4
Logiciel de serveur	Microsoft Exchange Server 5.5 (SP1 ou version ultérieure), Sendmail 8.93, Lotus Domino R 4.6 ou version ultérieure
Autres	Recherche d'un destinataire au moyen du serveur LDAP, prévisualisation
Fonctions PDF/XPS en option (e-mail uniquement)	Compact, Tracer & Lisser*, Cryptage*, OCR, Signature de périphérique, Signature de l'utilisateur, Optimisation pour Web*, PDF/A*, Extensions Reader*1

*1 Format PDF uniquement.

Environnement réseau

Matériel

Interface réseau

10Base-T/100Base-TX/1000Base-T (RJ-45)

Logiciels

Protocoles pris en charge
TCP/IP	Type de trame :Applications d'impression :	Ethernet ILLPD/Raw/IPP/IPPS/FTP/WSD
IPX/SPX	Type de trame :Applications d'impression :	Ethernet II/Ethernet 802.2/Ethernet 802.3/Ethernet SNAP/Détection automatiquePServer Bindery/PServer NDS/RPrinter/NPrinter
NetBIOS*1	Type de trame :Application d'impression :	Ethernet IISMB
AppleTalk	Type de trame :Application d'impression :	Ethernet SNAPPAP (Printer Access Protocol, protocole d'accès à l'imprimante)

*1 IPv6 n'est pas pris en charge.

Réglages d'impression

Logiciels

Langage de commande	PCL5e, PCL6, PostScript 3
Polices résidentes	PCL : 93 polices vectorielles, 2 polices OCR et 10 polices bitmapPS : 138 polices vectorielles
Surface imprimable	PCL5e, PCL6 : Réduite de 4,23 mm à partir du haut, du bas et des bords gauche et droit de la feuille.PostScript 3 : Réduite de 4 mm à partir du haut, du bas et des bords gauche et droit de la feuille.

Il convient de prévoir suffisamment d'espace de part et d'autre de la machine pour permettre son utilisation dans de bonnes conditions.

Le Lecteur Couleur recto verso en option est installé.

100 mm ou plus 1 372 mm 2 382 mm

Le Module de Finition P.A.C., Module de pli en C et en Z, Unité d'intégration de module de perforation professionnelle, Perforeuse professionnelle, Unité d'insertion de Document, Lecteur Couleur recto verso et Tapa de Impresora en option sont installés.

800 mm ou plus 1 400 mm 3 639 mm

imageRUNNER ADVANCE

8105/8095/8085

Anwenderhandbuch
