STX-6550UHD - Moniteur Legamaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur professionnel 4K UHD
Marque	Legamaster
Modèle	STX-6550UHD
Taille d'écran	65 pouces (165 cm)
Résolution	3840 x 2160 pixels (Ultra HD)
Type de dalle	LCD VA avec rétroéclairage LED
Luminosité	500 cd/m²
Contraste	1200:1
Angles de vision	178° horizontaux / 178° verticaux
Temps de réponse	8 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	2x HDMI 2.0, 1x DisplayPort 1.2, 1x USB-C (avec charge 65W), 1x VGA, 1x prise audio 3.5 mm
Haut-parleurs intégrés	2 x 10 watts
Consommation électrique	200 W (typique), <0,5 W en veille
Alimentation	100-240 V CA, 50/60 Hz
Dimensions (sans pied)	1460 x 840 x 70 mm
Poids (sans pied)	30 kg
Compatibilité montage mural	VESA 400 x 400 mm
Fonctions principales	OSD multilingue, mode économique, filtre de lumière bleue, verrouillage Kensington, télécommande incluse
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs. Débrancher avant nettoyage.
Sécurité	Ne pas ouvrir le boîtier. Éviter les chocs et l'humidité. Utiliser sur une surface stable.

FOIRE AUX QUESTIONS - STX-6550UHD Legamaster

Comment connecter mon ordinateur au moniteur Legamaster STX-6550UHD ?

Utilisez un câble HDMI, DisplayPort ou USB-C selon votre source. Branchez une extrémité au périphérique et l'autre à l'entrée correspondante du moniteur. Sélectionnez la source dans le menu OSD.

Quelle est la résolution maximale prise en charge ?

Le moniteur affiche une résolution native de 3840 x 2160 pixels (Ultra HD) à 60 Hz.

Comment nettoyer l'écran ?

Éteignez et débranchez le moniteur. Utilisez un chiffon en microfibre légèrement humide. N'utilisez jamais de produits chimiques ou de solvants.

Puis-je monter ce moniteur au mur ?

Oui, il est compatible avec les supports muraux VESA 400 x 400 mm. Assurez-vous que le support peut supporter le poids de 30 kg.

Le moniteur dispose-t-il de haut-parleurs intégrés ?

Oui, il intègre deux haut-parleurs de 10 watts chacun pour un son stéréo.

Comment allumer et éteindre le moniteur ?

Utilisez le bouton d'alimentation situé en bas à droite de l'écran ou la touche Power de la télécommande.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé et que le câble source est bien connecté. Testez une autre source ou un autre câble. Assurez-vous que la bonne source est sélectionnée dans l'OSD.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton Menu de la télécommande ou du moniteur pour accéder à l'OSD. Naviguez vers les réglages d'image pour ajuster luminosité, contraste et autres paramètres.

Le moniteur est-il compatible avec le format HDR ?

Ce modèle prend en charge HDR10 via les entrées HDMI et USB-C. Activez le HDR dans les paramètres de votre source.

Où puis-je trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit sur la page produit du site Legamaster ou via le code QR présent dans l'emballage.

MODE D'EMPLOI STX-6550UHD Legamaster

1.1. Utilisation....69
1.2. Exonérations 69

1. Consignes de sécurité 70

2.1. Précautions de sécurité 70
2.2. Avis de déplacement et de transport 71
2.3.Installation....71
2.4. Avis de sécurité de montage....72
2.5. Utilisation recommandée 73
2.6. Nettoyage 74

1. Contenu du carton 74

3.1. Déballage 74
3.2. Accessoires inclus....75

1. Installation....75

4.1. Conditions ambiantes 75
4.2. Solutions de montage EasyFix et gestion des câbles....76
4.3. Panneau de commande....77
4.4. LED d'état 77
4.5. Connecteurs d'entrée et de sortie....77
4.6. Télécommande 78

1. Utilisations....79

5.1. Allumage ou extinction de l'écran 79
5.2. Réglage du volume et de la source d'entrée ....79
5.3. Ajout d'une étiquette à une source d'entrée....79

1. Commandes OSD (On-Screen Display, Affichage à l'écran) 79

6.1. Vue d'ensemble du menu OSD 80
6.2. Navigation dans le menu OSD 81

1. Utilisation tactile 87

7.1. Connexion du câble USB tactile 87

1. Caractéristiques techniques.... 88
2. Synchronisations prises en charge 89
3. Commandes série 90

10.1. Communications série 90
10.2. Connexion RS-232 et configuration du port 90
10.3. Format de commande et de réponse 90
10.4. Exemples de commandes et de réponses 91
10.5. Liste des commandes série 91

1. Dépannage 97
2. Conformité 97
3. Annexe....98
   13.1. Dimensions 98

1. INFORMATIONS IMPORTANTES

AVERTISSEMENT:

POUR EMPÊCHER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. PAR AILLEURS, NE PAS UTILISER LA FICHE POLARISÉE DE CET APPAREIL AVEC LA PRISE FEMELLE D'UNE RALLONGE OU D'AUTRES PRISES DE COURANT SAUF SI LES BROCHES PEUVENT ÊTRE INSÉRÉES COMPLÈTEMENT. NE PAS OUVRIR LE COFFRET CAR DES COMPOSANTS SOUS HAUTE TENSION SE TROUVENT À L'INTÉRIEUR.

ATTENTION:

POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, S'ASSURER QUE LE CORDON D'ALIMENTATION EST DÉBRANCHÉ DE LA PRISE MURALE. POUR METTRE L'APPAREIL ENTIÈREMENT HORS TENSION, DÉCONNECTER LE CORDON D'ALIMENTATION DE LA PRISE DE COURANT SECTEUR. NE PAS RETIRER LE COUVERCLE (OU LE DOS). PIÈCES NON RÉPARABLES PAR L'UTILISATEUR À L'INTÉRIEUR. CONSULTER ENTRETIEN ET RÉVISION POUR UN SERVICE APRÈS-VENTE

1.1. UTILISATION 1.2. EXONÉRATIONS

• Transporter l'écran droit avec son emballage approprié. Éviter de placer l'écran avec la face orientée vers le haut ou le bas. Faire attention de ne pas cogner l'écran.
• Ne pas envoyer une image statique (fixe) à l'écran car cela risque de provoquer une incrustation de image ou un phénomène de rémanence d'image.
• L'incrustation de l'image et/ou la rémanence d'image n'est pas couverte par la garantie.

• Veiller à changer régulièrement l'image à l'écran. Il est recommandé de (1) éteindre l'écran durant au moins 6 heures après 16 heures d'utilisation en 24 heures pour éviter la rémanence d'image et (2) activer la fonction « IRFM » dans le menu OSD (sous « Paramètres avancés »).

• Ce produit n'est pas garanti pour tout dommage causé par la catastrophe naturelle (telle que les séismes, les orages, etc.), les incendies, les actes commis par les tiers, les accidents, le défaut d'utilisation et la mauvaise utilisation intentionnelle du propriétaire ou l'utilisation dans d'autres conditions inappropriées.

• Ce produit n'est pas garanti pour les dommages indirects (tels que la perte de bénéfices ou l'interruption des affaires, la modification ou l'effacement des données enregistrées, etc.) causés par l'utilisation ou l'incapacité à utiliser ce produit.
• Ce produit n'est pas garanti pour tout dommage causé par une utilisation inappropriée, ou par le non-respect des instructions du manuel de l'utilisateur.
• Ce produit n'est pas garanti pour tout dommage causé par une mauvaise utilisation ou un mauvais fonctionnement dû à l'utilisation simultanée de ce produit et de l'équipement connecté ou du logiciel.
• Ce produit n'est pas garanti pour tout dommage causé par la négligence des instructions d'installation décrites.
• Ce produit n'est pas garanti pour tout dommage causé par une installation incorrecte.
• Ce produit n'est pas garanti pour tout dommage causé par le démontage, la modification ou la réparation par des personnes non agréées ou un centre de service non-agréé.

2. CONSIGNES DE SÉCURITÉ

Avant d'utiliser cet écran, veuillez lire attentivement le présent manuel de l'utilisateur afin d'assurer une protection contre les dommages matériels, votre sécurité personnelle et celle des autres personnes.

• Veillez à respecter les instructions suivantes.
• Pour votre sécurité, veillez à respecter les avertissements figurant dans le présent manuel.
• Pour l'installation ou les réglages, suivez les instructions du présent manuel et confier toute révision ou tout entretien à du personnel qualifié de service après-vente.

2.1. PRÉCAUTIONS DE SÉCURITÉ

Si l'écran dégage de la fumée ou une odeur singulière, débranchez immédiatement la prise de courant.

Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l'écran.

Si l'écran a été allumé mais aucune image n'apparaît, débranchez immédiatement sa fiche électrique de la prise de courant.

Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l'écran.

En cas de projections d'eau ou de pénétration d'objets à l'intérieur de l'écran, débranchez immédiatement sa fiche électrique de la prise de courant.

Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l'écran.

Si l'écran tombe ou le coffret est abîmé, débranchez immédiatement sa fiche électrique de la prise de courant.

Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l'écran.

Si le cordon d'alimentation ou la fiche est abîmé(e) ou s'échauffe, éteignez l'écran à l'aide de son interrupteur Marche-Arrêt principal, assurez-vous que la fiche électrique a refroidi et retirez-la.

Si l'écran continue à être utilisé dans cet état, il risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour un remplacement.

2.2. AVIS DE DÉPLACEMENT ET DE TRANSPORT

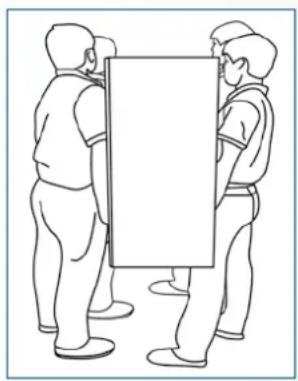

Déplacement de l'écran :

Le déplacement de l'écran nécessite au moins quatre personnes. Toute tentative de déplacement de l'écran par une seule personne risque d'entraîner la chute de l'écran et/ou de graves blessures. Lors du déplacement d'un écran dans son carton d'expédition, soulevez le carton à l'aide des poignées blanches.

Transport de l'écran :

Cet écran est lourd ; suivez les techniques de levage adéquates, conformément aux images ci-dessous. Le non-respect de cette instruction risque d'entraîner des blessures.

Ne pas installer l'écran dans un environnement très chaud.

Si l'écran est utilisé à haute température ou dans la lumière directe du soleil, le boîtier ou d'autres pièces risquent de se déformer ou de s'abîmer, ce qui entraîne une surchauffe ou une électrocution.

Ne pas installer l'écran dans un environnement très humide.

Cela risque d'entraîner une surchauffe ou une électrocution.

Ne pas installer près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des poêles, ou d'autres appareils qui produisent de la chaleur.

Cela risque de provoquer un incendie ou une électrocution.

Ne pas surcharger les prises de courant ou les câbles au-delà de leur capacité électrique.

Ne pas utiliser des rallonges car cela risque de provoquer un incendie ou une électrocution.

Ne pas brancher la fiche électrique sur une prise de courant autre que 100\~240 V AC.

Cela risque de provoquer un incendie ou une électrocution.

• Ne pas utiliser une fiche électrique endommagée ou une prise de courant usée.
• Ne pas brancher une fiche électrique inappropriée car cela risque de provoquer un incendie ou une électrocution.

Ne pas placer l'écran sur une étagère ou une surface instable.

L'écran risque de tomber et de provoquer des blessures. Installer l'écran sur une surface horizontale, stable, plane.

Ne pas placer des objets sur l'écran.

• Si l'écran est recouvert ou si les orifices de ventilation sont obturées, l'écran risque de surchauffer et de provoquer un incendie.
• La pénétration de pièces métalliques ou d'un liquide dans l'écran risque de provoquer un incendie ou une électrocution.
• Ne pas mettre des objets lourds sur l'écran car ils risquent de tomber et de provoquer des blessures.
• Maintenir la distance minimale de 10 cm entre l'écran et le mur afin d'assurer une ventilation suffisante.

Ne pas déplacer l'écran lorsqu'il est raccordé au cordon d'alimentation et aux câbles AV.

• Lors du déplacement de l'écran, veiller à débrancher la fiche électrique et les câbles de la prise de courant ou de la source.

• Lors du déballage ou du transport de l'écran, au moins 2 personnes sont nécessaires. Veiller à transporter l'écran en position droite.

• Transporter l'écran en position droite. Éviter de placer l'écran avec la face orientée vers le haut ou le bas.

• Manipuler doucement l'écran. Ne pas le laisser tomber.

2.4. AVIS DE SÉCURITÉ DE MONTAGE

1. Assurez-vous que le support est fixé à un mur plein / pilier plein sinon il risque de tomber en raison de son poids lourd.

1. Après le montage, ne le tirez pas et ne le secouez pas violemment.

1. N'installez pas le support dans un endroit exposé directement à la lumière du soleil ou dans un endroit humide / très chaud car cela pourrait nuire à la qualité de l'écran.

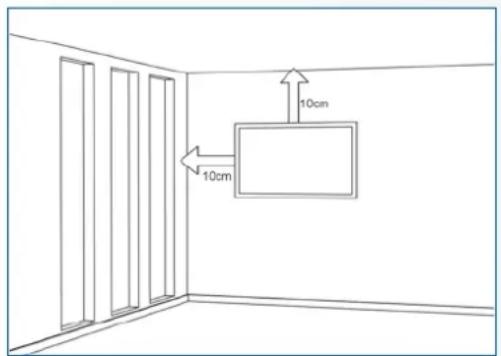

1. Il est recommandé d'installer le support à plus de 10 cm de chaque angle du mur, verticalement par rapport au sol

Si vous rencontrez un problème durant une installation, contactez votre distributeur pour obtenir de l'aide. Ne réparez pas et n'ouvrez pas l'écran par vous-même.

Le non-respect de cette instruction risque de provoquer un incendie ou une électrocution. Contactez votre revendeur pour faire inspecter l'écran.

Protection et utilisation correcte du cordon d'alimentation et de la fiche électrique.

• Ne pas pincer le cordon d'alimentation/fiche électrique entre des surfaces dures.
• Ne pas marcher sur le cordon d'alimentation/fiche électrique.
• Avant de brancher la fiche électrique sur la prise de courant murale, il faut raccorder le cordon d'alimentation à l'écran.
• Ne pas utiliser l'écran avec un cordon d'alimentation endommagé car il risque d'abîmer l'écran.

Utilisation de rallonges (pas recommandées)

Si une rallonge doit être utilisée, il convient de vérifier si la tension nominale est supérieure à la consommation maximale de courant de l'écran. Une tension nominale inférieure à celle de l'écran provoquera une surchauffe du cordon d'alimentation.

En cas d'orage ou d'éclairs, ne pas toucher l'écran ni la fiche électrique.

Cela risque de provoquer une électrocution.

Ne pas utiliser n'importe quel liquide sur l'écran.

• En cas de projection de liquide sur l'écran, débrancher et demander à un membre du personnel de service après-vente qualifié de vérifier l'écran.
• En cas de projection de liquide sur la vitre de l'écran, il convient de le nettoyer immédiatement à l'aide d'un chiffon sec et doux.
• Ne pas utiliser un produit chimique abrasif sur l'écran.
• La pénétration de pièces métalliques ou d'un liquide dans l'écran risque de provoquer un incendie ou une électrocution.

Ne pas installer ou débrancher la fiche électrique avec les mains mouillées.

Cela risque de provoquer une électrocution.

Si l'écran ne sera pas utilisé pendant une longue période, débrancher l'écran.

Sinon, cela risque de provoquer l'usure prématurée des composants électriques ou un incendie.

Ne pas appuyer sur l'écran et ne pas le secouer.

Cela risque de l'abîmer ou de provoquer des blessures.

• Si la vitre de l'écran est cassée, il se peut qu'il y ait des fuites de liquide. Ne pas toucher le liquide.
• En cas de pénétration du liquide dans les yeux ou de contact avec la peau, laver à l'eau propre et consulter immédiatement un médecin.

Précautions à prendre avec les piles de la télécommande

• Utiliser uniquement des piles AAA approuvées.
- Veiller à introduire les piles en respectant la polarité (bornes + et -).
- Ne pas recharger, chauffer, démonter, court-circuiter ou jeter les piles dans un feu.
- Ne pas associer une pile neuve à une pile usagée.
- Ne pas mélanger les différents types de piles (utiliser uniquement le type spécifié). Cela risque de provoquer des brûlures et des blessures.

2.6. NETTOYAGE

Débrancher la fiche électrique avant le nettoyage.

Le non-respect de cette instruction risque de provoquer une électrocution ou un dommage.

Nettoyage de la surface de l'écran

• Lorsque la surface de l'écran se salit, essuyer légèrement la surface à l'aide d'un chiffon doux et propre.

• Si la surface doit être davantage nettoyée, humidifier légèrement le chiffon.

• Ne pas laisser un liquide quelconque pénétrer dans l'écran car cela risque de provoquer une électrocution ou un dommage.

• Ne pas nettoyer l'écran avec de l'alcool, des solvants ou de l'ammoniac, car cela pourrait abîmer l'écran.

3. CONTENU DU CARTON

3.1. DÉBALLAGE

• L'écran e-Screen STX est emballé avec des coussins destinés à assurer sa protection au cours de l'expédition.
• Avant de déballer l'écran, préparez une surface stable, plane et propre près d'une prise de courant murale.

• Placez le carton de l'écran en position droite et ouvrez le haut du carton avant de retirer les coussins supérieurs.

• Étape 1 : Retirez la poignée blanche et coupez les bandes

• Étape 2 : Retirez le coussin supérieur et sortez le sac accessoire.

Élément Désignation Quantité

1 Écran 1

2 Carton 1

3 Coussin en mousse EPE inférieur 2

4 Sac polybag 1

5 Verrous de fermeture du carton 8

6 Sac accessoire 1

3.2. ACCESSOIRES INCLUS

Élément

Télécommande infrarouge (piles incluses)

Rallonge infrarouge

Câble HDMI

Type USB Câble B à A

Cordon d'alimentation

Clé USB (Manuel de l'utilisateur inclus)

Sac avec clips pour câble EasyFix

High precision stylus

4. INSTALLATION

4.1. CONDITIONS AMBIANTES

Lors de l'utilisation de l'écran de la série STX, les conditions ambiantes de la pièce ne doivent pas être supérieures à celles indiquées ci-après :

• Température de fonctionnement : De -5 °C à 45 °C (de 41 °F à 104 °F)
  • Humidité : inférieure à 90 % HR (max.)

4.2. SOLUTIONS DE MONTAGE EASYFIX ET GESTION DES CÂBLES

STX-6550

Légende Désignations

Power Marche-Arrêt

Source Sélection de la source (bascule)

Volume +

Volume -

4.4. LED D'ÉTAT

Allumage des LED État

Vert Fonctionnement normal

Orange clignotant Aucun signal

Orange Économie d'énergie

Arrêt

Hors tension

Secteur coupé

Remarque :

Si la LED d'état est définie sur « Off » (Arrêt) dans le menu OSD, la LED d'état ne fonctionnera pas.

4.5. CONNECTEURS D'ENTRÉE ET DE SORTIE

Alimentation électrique (de 100 à 240 VAC)

Permet de raccorder l'écran à l'alimentation ici.

SPDIF

2 Permet de connecter les haut-parleurs numériques alimentés externes ou un amplificateur/ récepteur audio

Sortie audio

3 Permet de connecter les haut-parleurs alimentés externes ou un amplificateur/ récepteur audio externe.

Rallonge infrarouge

4 Permet de connecter à cette entrée, la rallonge infrarouge fournie avec l'écran.

Entrée audio du PC

Permet de connecter la sortie audio depuis un ordinateur personnel ici.

Entrée VGA (D-Sub 15 broches)

6 Permet de connecter des composants RVB ou des jacks de sortie d'un composant, tels qu'un ordinateur personnel ou externe

HDMI 2,1

7-8 Entrées vidéo numérique conformes à HDCP permettant de connecter les sources HDMI

DisplayPort

9 Conforme à DisplayPort 1.2, 1.1a et DisplayPort-HDCP 1.1, entrée SD/HD permettant de connecter les sources vidéo des composants SDTV, EDTV ou HDTV.

Port de maintenance USB

10 Un port standard USB de type A, destiné à la maintenance (par exemple, mises à niveau du microprogramme. Ne doit être utilisé que par un technicien de maintenance agréé par Legamaster ou selon ses instructions, le cas échéant.

Touch USB 2

11 Port USB standard, de type B pour la fonctionnalité tactile de l'écran. Liaison à HDMI 2 et VGA en mode Réglage automatique

Touch USB 1

12 Port USB standard, de type B, pour la fonctionnalité tactile de l'écran. Permet une liaison automatique à HDMI 1 et DisplayPort

Entrée RS232C

13 Un connecteur D-sub 9 broches permettant son raccordement à un PC ou à un système de commande

Port du réseau local (LAN)

14 Un connecteur RJ-45 permettant de raccorder un PC ou le système d'automatisation/commande d'un home cinéma via un câble Cat 5.

4.6. TÉLÉCOMMANDE

Étiquette Désignation

1 INFO		Pour obtenir des informations sur la source et la résolution
2	∅	Pour allumer ou éteindre l’écran
3 VGA Pour sélectionner la source RVB du PC
4 DISPLAYPORT Pour sélectionner la source DisplayPort
5, 8 HDMI 1, 2 Pour sélectionner la source HDMI
10 OPS Pour sélectionner la source de l’ordinateur OPS
19 MENU	Pour ouvrir le système de menu à l’écran.
17, 18,20, 21	▲◀▶▼	Lorsque le système de menu à l’écran est déjà ouvert,appuyez sur ce bouton pour sélectionner le sous-menu précédent Pour naviguer dans les sous-menus et les paramètres
22 ENTER	Pour sélectionner les choix du menu en surbrillance
23 EXIT	Pour fermer le système de menu
26 SCALING		Pour sélectionner chaque rapport hauteur-largeur,en séquence : Plein écran, Natif, formats Cadre et Pillar box
27 FREEZE	Pour figer l’image actuelle à l’écran
28 MUTE	Pour désactiver le son
29 BRIGHTNESS	Pour régler la luminosité
30 CONTRAST	Pour régler le contraste
31 AUTO	Réglage automatique de la source VGA
32 SOURCE	Pour sélectionner chaque source, en séquence
33 VOLUME -	Pour réduire le volume sonore
34 VOLUME +	Pour augmenter le volume sonore

4.6.1. Remplacement des piles de la télécommande

1. Enlevez le couvercle des piles

Faites glisser le couvercle des piles et retirez-le dans le sens de la flèche.

2. Insérez les piles

Alignez les deux piles AAA et insérez-les en respectant la polarité (bornes positive et négative indiquées dans la télécommande).

3. Fermez le couvercle des piles

Reposez le couvercle des piles dans le sens de la flèche et enclenchez-le en place.

I. L'élimination des piles usagées doit être conforme aux règlements locaux.
II. Évitez de conserver d'anciennes piles usagées à l'intérieur de la télécommande, car cela provoque des fuites du liquide interne entraînant la rouille du métal ou l'endommagement irrémédiable de la télécommande.
III. Piles à utiliser selon les instructions.

ATTENTION

À propos de la télécommande

• Ne la faites pas tomber, ne la secouez pas et ne la cognez pas.
• Ne la posez pas sur des supports mouillés.
  • Ne la démontez pas.
• Ne la placez pas dans des endroits exposés à de hautes températures ou à une forte humidité.

5. UTILISATIONS

5.1. ALLUMAGE OU EXTINCTION DE L'ÉCRAN

Pour allumer l'écran

1. Connectez l'écran à une prise de courant secteur.
2. Assurez-vous que l'interrupteur secteur est défini sur « — ».
3. Appuyez sur le bouton Marche/Arrêt sur le panneau de commande. Vous pouvez également utiliser le bouton Marche/Arrêt de la télécommande.

Pour éteindre l'écran

Lorsque l'appareil est sous tension, appuyez sur le bouton d'alimentation du boitier de commande. Un message d'avertissement apparaîtra. Appuyez de nouveau sur le bouton d'alimentation pour confirmer l'arrêt. Vous pouvez également utiliser le bouton d'alimentation de la télécommande. Pour couper complètement le courant, mettez l'interrupteur AC sur „O" ou débranchez le cordon d'alimentation AC de la prise secteur."

Remarque :

en l'absence d'entrée du signal pendant une longue période, l'écran passera automatiquement en mode économie d'énergie (veille).

5.2. RÉGLAGE DU VOLUME ET DE LA SOURCE D'ENTRÉE

Réglage du volume

1. Appuyez sur VOLUME- ou VOLUME+ sur la télécommande ou le panneau de commande pour augmenter ou réduire le volume.

Sélection de la source d'entrée

1. Appuyez sur le bouton (▼▲) de sélection de la SOURCE sur le panneau de commande de l'affichage et sélectionnez la source d'entrée de votre choix. L'affichage basculera automatiquement sur l'entrée sélectionnée au bout de deux secondes :

2. VGA

3. DisplayPort
4. HDMI 1
5. HDMI 2

6. OPS

7. Appuyez sur le bouton de la source désirée (DISPLAYPORT, HDMI1, HDMI2, VGA, OPS) sur la télécommande.

8. Si l'écran ne peut pas trouver une source, un message « No signal » [Aucun signal] apparaîtra.

5.3. AJOUT D'UNE ÉTIQUETTE À UNE SOURCE D'ENTRÉE

Pour indiquer le type d'équipement, appareil ou connexion relié à une entrée, vous pouvez ajouter une étiquette. Reportez-vous au paramètre Modification du nom de la source sous Paramètres d'affichage dans le chapitre 6.

6. COMMANDES OSD (ON-SCREEN DISPLAY, AFFICHAGE À L'ÉCRAN)

Pour afficher les menus à l'écran, appuyez sur MENU sur la télécommande ou le clavier intégré.

Pour sélectionner un sous-menu, utilisez les boutons ▲ et ▼ pour le mettre en surbrillance. Appuyez ensuite sur ▶ pour passer à ce sous-menu.

Pour sélectionner une option du menu, utilisez les boutons ▲ et ▼ pour la mettre en surbrillance. Appuyez ensuite sur ◀ ou ▶ pour ajuster ce paramètre et appuyez sur ENTER [ENTRÉE].

Les menus OSD sont disposés hiérarchiquement, comme indiqués dans le tableau suivant. En fonction de la source d'entrée sélectionnée et des caractéristiques du signal, certaines options du menu ne sont peut-être pas disponibles.

6.1. VUE D'ENSEMBLE DU MENU OSD

Min Menu principal Sous- menu Valeur
Paramètres d'image	Jeu Utilisateur / Vif / Cinéma / Jeu / Sport
	Luminosité 0~100
	Contraste 0~100
	Netteté 0~100
	Saturation 0~100
	Teinte 0~100
	Rétro-éclairage 0~100
	Temp de la couleur et Gamma	Gamma 2.2, Désactivé
		Température de la couleur	5000K / 6500K / 7500K / 9300K / Utilisateur
		Gain de rouge 0~100
		Gain de vert	0~100
		Gain de bleu	0~100
		Décalage du rouge	0~100
		Décalage du vert	0~100
		Décalage du bleu	0~100
	Gamme RVB HDMI		Auto / Complet / Limité
Paramètres d'affichage	Source d'entrée		VGA / DisplayPort / HDMI1 / HDMI2 / OPS
	Rapport hauteur-largeur		Auto / 4:3 / 16:9 / Cadre / PointàPoint
	Surbalayage		0% ~ 10%
	Analyse automatique		Désactivé / Activé
	Changement de nom de la source		Défaut, STB, DVD, BluRay DVD, HD DVD, XBOX, Wii, PS4, Computer, Utilisateur
	Auto Adjust		Oui / No
	Position VGA		0~100
	Phase VGA		0~255
	Horloge VGA		0~100
Audio Settings	Volume 0~100
	Grave -10 ~ 10
	Aigu		-10 ~ 10
	Équilibre		-10 ~ 10
	Enceinte		Désactivé / Activé
	Source audio		Défaut / VGA
Basic Settings	Pos. Horizontale		0~100
	Pos. verticale 0~100
	Transparence OSD		0 ~ 4
	Expiration OSD 5~60 Secondes
	Langue OSD		Anglais / Français / Allemand / Néerlandais
	Marche/Arrêt Musique		Désactivé / Activé
	LED Alimentation		Désactivé / Activé
	RTC et Programme	Heure actuelle Définir la date et l'heure
		Mode minuterie	Utilisateur / Jour de travail / Tous les jours
		Lun. ~ Dim.	U/■00:00 ~ 23:59 / 00:00 ~ 23:59
Adv. Settings	Smart Light Control		Désactivé / DCR / Capteur de lumière
	IRFM		Désactivé / Activé
	Réduction du bruit		Désactivé / Haut / Moyen / Bas
	Veille (Note2)		VGA uniquement; Numérique/RS232/Ethernet ; Jamais en veille
	Commutateur EDID		1080p / 4K2K@30 / 4K2K@60
	Mappage des entrées tactiles		Auto / OPS / Touch USB 1 / Touch USB 2

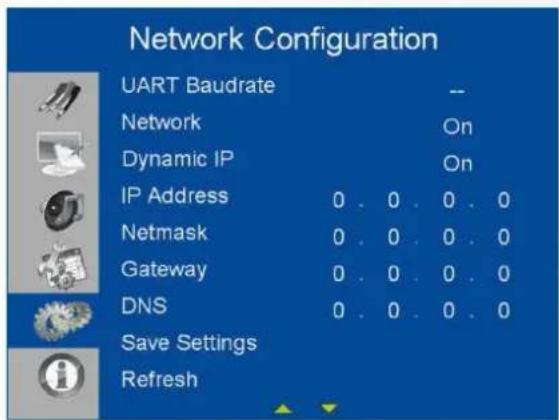

	Configuration réseau		Configurer les paramètres réseau
	Mise à jour du logiciel (USB)		Oui / No
	Rétablir le paramètre usine par défaut		Oui / No
Information	Information sur les canaux	Source d'entrée	Afficher le nom de la source d'entrée
		Résolution	Afficher la résolution actuelle
		Nom du modèle	STX-xx00UHD
		Version du micrologiciel	Indique la version du micrologiciel de l'écran
		Version SubMCU	Indique la version du micrologiciel de l'écran
		Numéro série	Indique le numéro série de l'écran

6.2. NAVIGATION DANS LE MENU OSD

6.2.1. Paramètres de l'image

Ce menu est utilisé pour définir les paramètres de l'image.

Appuyez sur ◀ ou ▶ pour sélectionner l'une des options suivantes :

Options : Utilisateur, Vivid, Cinéma, Jeu, Sport ;

Par défaut : Utilisateur

Luminosité

Permet d'augmenter ou de baisser la luminosité de l'image.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100;

Par défaut : 50

Contraste

Permet d'augmenter ou de baisser le contraste de l'image.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100;

Par défaut : 50

Netteté

Permet d'ajuster la définition de l'image.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage: 0\~100;

Par défaut : 50

Saturation

Permet d'ajuster la brillance et la luminosité.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage: 0\~100;

Par défaut : 50

Teinte

Permet d'augmenter ou de réduire la teinte verte.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage: 0\~100;

Par défaut : 50

Rétro-éclairage

Permet d'augmenter ou de réduire l'intensité du rétro-éclairage de l'affichage à cristaux liquides.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage: 0\~100;

Par défaut : 80

Température de la couleur et Gamma

Permet de sélectionner la température de la couleur et la courbe Gamma

Color temperature:

Options : Utilisateur, 5000K, 6500K, 7500K et 9300K ;

Par défaut : 9300K

Gamma curve

Options : Off, 2.2;

Par défaut : 2.2

Plage RGB pour HDMI

Permet de sélectionner une plage RGB pour l'entrée HDMI.

Options : Automatique, Plein, Limité ;

Par défaut : Automatique

COMMANDES OSD

(ON-SCREEN DISPLAY, AFFICHAGE À L'ÉCRAN)

6.2.2. Paramètres d'affichage

Ce menu est utilisé pour définir les paramètres d'affichage.

Permet de sélectionner la source d'entrée principale.

Options : VGA, DisplayPort, HDMI1, HDMI2, OPS ;

Par défaut : VGA

Rapport hauteur-largeur

Permet de définir le rapport hauteur-largeur.

Options : Auto, Plein écran/16:9, Pillarbox/4:3, Automatique, Letterbox, PointToPoint.

Par défaut : Plein écran/16:9

Taux de numérisation

Permet d'ajuster la taille de l'image.

Plage : 0%\~10%;

Par défaut : 0%

Numérisation automatique

Permet de sélectionner la recherche automatique d'une source d'entrée principale ou non par l'affichage

Options : Activé, Désactivé ;

Par défaut : Désactivé

Modification du nom de la source

Permet de modifier le nom de la source d'entrée. Sélectionnez un nom dans les options ou créez un nouveau nom. Le nom défini par l'utilisateur peut comporter jusqu'à douze caractères (0\~9, A\~Z, a\~z, symboles).

Options : Par défaut, STB, DVD, BluRay DVD, HD DVD, XBOX, Wii, PS4, Ordinateur, Utilisateur

Par défaut : Par défaut

Ajustement automatique

Permet de forcer l'affichage pour réacquérir le signal d'entrée et verrouiller (source VGA uniquement). C'est utile lorsque la qualité du signal est très mauvaise.

Options : Non, Oui ;

Par défaut : Non

Remarque : cette fonctionnalité ne permet pas de réacquérir le signal en continu.

Position VGA

Permet d'ajuster la position de l'image (source VGA uniquement). Appuyez sur ◀ ou ▶ pour sélectionner le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100;

Par défaut : 50

Phase VGA

Permet d'ajuster la position de l'image (source VGA uniquement). Appuyez sur ◀ ou ▶ pour sélectionner le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~255

Horloge VGA

Permet de régler l'horloge du signal affiché (source VGA uniquement). Appuyez sur ◀ ou ▶ pour sélectionner le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100;

Par défaut : 50

6.2.3. Paramètres audio

Ce menu est utilisé pour définir les paramètres audio.

Permet de régler le son.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100

Par défaut : 20

Grave

Permet de régler les graves.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : -10 \~ 10

Par défaut : 0

Aigu

Permet de régler les aigus.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : -10 \~ 10

Par défaut : 0

Balance

Permet de régler la balance des haut-parleurs gauche et droit.

Appuyez sur ◀ ou ▶, sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : -10 \~ 10

Par défaut : 0

Haut-parleur

Permet d'activer ou de désactiver le haut-parleur interne

Options : Activé, Désactivé ;

Par défaut : Désactivé

Source audio

Permet de sélectionner la source audio pour l'entrée principale

Options : Par défaut, VGA

Par défaut : Par défaut

6.2.4. Paramètres de base

Ce menu est utilisé pour définir les paramètres de base.

Basic Settings
Horizontal Pos.	0
Vertical Pos.	0
OSD Transparency	0
OSD Timeout	0
OSD Language	English
Power On/Off Music	On
Power LED	On
RTC & Schedule

Pos. horizontale

Permet de régler la position horizontale du menu OSD menu.

Appuyez sur ◀ ou ▶ to sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100

Par défaut : 50

Pos. verticale

Permet de régler la position verticale du menu OSD.

Appuyez sur ◀ ou ▶ to sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~100

Par défaut : 50

Transparence OSD

Permet de régler la transparence du menu OSD.

Appuyez sur ◀ ou ▶ to sélectionnez le niveau souhaité puis appuyez sur ENTER.

Plage : 0\~4

Par défaut : 0

Délai d'expiration OSD

Permet de régler l'heure en secondes avant la disparition du menu OSD.

Appuyez sur ◀ ou ▶ to sélectionnez le niveau souhaité puis appuyez sur ENTER.

Permet de sélectionner la langue OSD

Options : Anglais, Français, Allemand, Néerlandais ;

Par défaut : Anglais

Alimentation Marche/Arrêt Musique

Permet de sélectionner Alimentation Marche/Arrêt ou Musique lorsque le moniteur est allumé.

Options : Marche, Arrêt

Par défaut : Marche

LED d'alimentation

Permet d'activer ou de désactiver la LED d'état.

Options : Activé, Désactivé ;

Par défaut : Activé

RTC et calendrier

Permet de régler l'horloge interne de l'affichage et pour allumer/éteindre l'affichage aux heures prédéfinies.

Options : mode utilisateur, mode jour ouvré, mode tous les jours ;

Par défaut : mode utilisateur

Commande d'éclairage intelligente

Permet d'activer le contraste dynamique (DCR) ou le capteur de luminosité ambiante

Options : Désactivé, DCR, Capteur de luminosité ;

Par défaut : Capteur de luminosité

IRFM

Permet de créer un léger mouvement d'image pour contribuer à éviter la rémanence d'image

Options : Activé, Désactivé ;

Par défaut : Désactivé

Réduction de bruit

Permet de réduire le bruit aléatoire dans le contenu vidéo

Options : Désactivé, Haut, Moyen, Bas ;

Par défaut : Désactivé

Sortie de veille

Permet de changer le comportement du mode veille

Options : VGA uniquement, Numérique, RS232C, Ethernet ; Jamais en veille

Par défaut : VGA uniquement

Commutateur EDID

Permet de sélectionner EDID (Extended Display Identification Data) dans les entrées HDMI et DisplayPort

Options : 1080p, 4K2K@60, 4K2K@30

Remarque : Utilisez le 1080p pour la prise en charge la plus large des sources de plus basse résolution. Utilisez 4K2K pour prendre en charge les sources haute résolution telles que 3840 x 2160.

Mise en correspondance des entrées tactiles

Permet de sélectionner le port tactile.

Options : Auto, OPS, touch USB 1, Touch USB 2;

Par défaut : Auto

Remarque : Auto reliera Touch USB 1 à HDMI 1 ou DisplayPort et Touch USB 2 à HDMI 2 ou VGA. Toutes les autres options seront forcer l'entrée tactile à cette entrée tactile respective

Configuration du réseau

Permet de configurer les paramètres réseau.

Veuillez vous reporter à la page suivante pour plus de précisions.

Mise à jour logicielle (USB)

Permet de mettre à jour le microprogramme au moyen du lecteur USB.

Options : Oui, Non ;

Par défaut : Oui.

Restauration des paramètres usine par défaut

Permet de rétablir tous les paramètres à leur valeur par défaut.

Options : Non, Oui ;

Par défaut : Non

Sortie de veille

L'écran passera, par défaut en économie d'énergie (Mode veille) en l'absence de réception d'un signal pendant 5 minutes. En principe, les entrées RS-232, DisplayPort et HDMI sont inactives en Mode veille, pour économiser de l'énergie.

Pour changer le comportement du mode veille, changez le paramètre "Sortie de veille" dans le menu "Configuration avancée".

I. VGA uniquement (par défaut) – Les entrées RS-232, DisplayPort et HDMI sont inactives lorsque l'affichage est en mode veille. L'affichage sortira du mode veille lorsqu'il reçoit un signal à l'entrée VGA.

II. Numérique, RS232C, Ethernet – TLes entrées RS-232, DisplayPort et HDMI restent actives lorsque l'affichage est en Mode veille. L'affichage sortira du Mode veille lorsqu'il reçoit un signal aux entrées DisplayPort, HDMI ou RS-232 ou via une connexion de réseau local.

Configuration du réseau

Débit UART Définir le débit du port série (RS-232) 115200 /38400 /19200 /9600 115200
Réseau Activer la fonctionnalité réseau Non / Oui Non
IP dynamique Activer le mode IP dynamique Désactiver / Activer (Désactiver) Désactiver
Adresse IP	Définir l'adresse IP statique	255.255.255.255(0.0.0.0)	0.0.0.0
Masque de sous-réseau	Définir le masque de sous-réseau	255.255.255.255(0.0.0.0)	0.0.0.0
Passerelle	Définir une adresse de passerelle	255.255.255.255(0.0.0.0)	0.0.0.0
DNS.	Définir une adresse DNS	255.255.255.255(0.0.0.0)	0.0.0.0
Enregistrer les paramètres	Mettre à jour les paramètres IP sur le dispositif NET	Non / Oui	-
Actualiser	Actualiser les informations d'adresse IP dynamique		-
Alerte d'état d'alimentation	Envoi de lettres de notification de changement d'alimentation	Désactivé / Activé Off
Alerte d'état de source	Envoi de lettres de notification de changement de source	Désactivé / Activé	Off
Alerte de perte d'état	Envoi de lettres de notification de changement de perte de signal	Désactivé / Activé Off
Chargement par défaut	Chargement par défaut des paramètres réseau	Non / Oui	-
Adresse MAC	Informations MAC	00:00:00:00:00:00	00:00:00:00:00:00

6.2.6. Informations

Ce menu lecture seule présente des informations sur les sources actives et la toute dernière version de microprogramme.

COMMANDES OSD (ON-SCREEN DISPLAY, AFFICHAGE À L'ÉCRAN)

7. UTILISATION TACTILE

7.1. CONNEXION DU CÂBLE USB TACTILE

1. Connectez le câble de signalisation à l'écran, puis allumez l'écran.
2. Connectez le câble USB à l'écran et à l'ordinateur ; connectez une extrémité du câble USB (connecteur USB de type B) sur l'écran.
3. Connectez l'autre extrémité du câble USB (USB de type A) au port USB sur l'ordinateur. Voir l'image ci-dessous.
4. Allumez ensuite l'ordinateur.
5. Lorsque le câble USB est connecté, attendez 5 secondes et la fonction tactile est prête à être utilisée. Elle peut être activée au moyen d'un stylo, du doigt, ou de tout autre pointeur.

Remarque : Windows 10 est nécessaire pour différencier les dispositifs d'entrée (stylo, doigt, paume).

8. CARACTÉRISTIQUES TECHNIQUES

PRODUCT SPECIFICATIONS STX-6550UHD STX-7550UHD STX-8650UHD

L'écran utilise un simple protocole de contrôle textuel pour recevoir les requêtes des dispositifs de contrôle et pour fournir des réponses à ces dispositifs. Cette section décrit comment envoyer des messages de contrôle par une liaison série entre l'écran et un système de contrôle/automatisation ou un PC exécutant un programme d'émulation de terminal tel que Windows® HyperTerminal ou Tera Term.

10.2. CONNEXION RS-232 ET CONFIGURATION DU PORT

Raccordez votre système de contrôle ou votre PC à l'entrée RS-232 de l'écran.

Configurez le contrôleur RS-232 ou le port série d'un PC comme suit : aucune parité, 8 bits de données, 1 bit d'arrêt et aucun contrôle de flux. Définissez le débit sur 115200, de manière à ce qu'il corresponde à celui du port RS-232 de l'écran.

10.3. FORMAT DE COMMANDE ET DE RÉPONSE

Les commandes envoyées depuis un système de contrôle/ automatisation ou depuis un PC vers l'écran doit avoir le format suivant :

[STX] [IDT] [TYPE] [CMD] ([VALUE] ou [REPLY]) [ETX] [CR]

Où:

- [STX] indique le début des données de la commande (toujours 07).

• [IDT] est l'ID de l'écran (toujours 01).

• [TYPE] est le type de commande :

- 00 = retour à l'hôte (réponse depuis l'écran LCD)

- [VALUE] est le paramètre pour définir la commande.

- [REPLY] est le paramètre pour définir la commande, reconnu par l'écran dans sa réponse à une commande.

- [ETX] indique la fin des données de la commande (toujours 08).

• [CR] correspond à la touche Entrée ASCII (0x0D).

10.4. EXEMPLES DE COMMANDES ET DE RÉPONSES

Voici des exemples de commandes série et leurs réponses :

DESCRIPTION COMMANDE ENVOYÉE À L'ÉCRAN LCD RÉPONSE REÇUE DE L'ÉCRAN LCD
Éteindre l'écran LCD. 07 01 02 50 4F 57 00 08 07 01 00 50 4F 57 00 08
Allumer l'écran LCD. 07 01 02 50 4F 57 01 08 07 01 00 50 4F 57 01 08
Effectuer une requête d'état d'alimentation de l'écran LCD.	07 01 01 50 4F 57 08	07 01 00 50 4F 57 XX 08(XX = 0 lorsque désactivé ou 1 lorsque activé)
Définir le contraste de l'écran LCD à 30 (1E hex). 07 01 02 43 4F 4E 1E 08 07 01 00 43 4F 4E 1E 08
Réinitialiser les paramètres de l'écran LCD. 07 01 02 41 4C 4C 00 08 07 01 00 41 4C 4C 00 08
Effectuer une requête de numéro série de l'écran LCD.	07 01 01 53 45 52 08	07 01 00 53 45 52 S(0)...S(12) 08S(0) ...S(12) = le numéro série en ASCII
Effectuer une requête de version de micrologiciel de l'écran LCD.	07 01 01 47 56 45 08	07 01 00 47 56 45 S(0)...S(5) 08S(0) ...S(5) = la version du micrologiciel en ASCII

10.5. LISTE DES COMMANDES SÉRIE

Élément principal	Élément de contrôle	CMD Type Valeur (HEX) Réponse (HEX) Contenu					CMD (HEX)	Remar-que
Contrôle de l'alimentation et source d'entrée	Power Commande	POW	W/R	00	00	Désactivé (alimentation souple)	50 4F 57	▲
				01	01	Activé (alimentation souple)		▲
	Commande IPC IPC	W/R		00	00	Désactivé	49 50 43
				01	01	Activé
	Source d'entrée	MIN W/R		00	00	VGA	4D 49 4E
				9	9	HDMI1
				0A	0A	HDMI2
				0D	0D	Displayport
				0E	0E	IPC/OPS
Réglage de l'écran	Réglage de l'écran	BRI	W/R	00~64	00~64	Luminosité du rétro-éclairage	42 52 49
		BRL	W/R	00~64	00~64	Niveau de la luminosité numérique	42 52 4C
		BLC	W/R	00	00	Désactivé (Rétro-éclairage )	42 4C 43
				01	01	Activé (Rétro-éclairage )
		CON	W/R	00~64	00~64	Contraste	43 4F 4E
		HUE	W/R	00~64	00~64	Teinte	48 55 45
		SAT	W/R	00~64	00~64	Saturation	53 41 54
		NOR	W/R	00	00	Réduction du bruit : Désactivé	4E 4F 52
				01	01	Réduction du bruit : Bas
				02	02	Réduction du bruit : Moyen
				03	03	Réduction du bruit : Haut
		USR	W/R	00~64	00~64	Gain du rouge (mapping entre 0 et 100)	55 53 52
		USG	W/R	00~64	00~64	Gain du vert (mapping entre 0 et 100)	55 53 47
		USB	W/R	00~64	00~64	Gain du bleu (mapping entre 0 et 100)	55 53 42
		UOR	W/R	00~64	00~64	Décalage du rouge (mapping entre 0 et 100)	55 4F 52
		UOG	W/R	00~64	00~64	Décalage du vert (mapping entre 0 et 100)	55 4F 47
		UOB	W/R	00~64	00~64	Décalage du bleu (mapping entre 0 et 100)	55 4F 42

▲: Commande valide en mode Économie d'Énergie désactivé (le réglage de „Sortie de veille“ doit être „VGA, Numérique, RS-232“)

Élément principal	Élément de contrôle	CMD Type Valeur (HEX) Réponse (HEX) Contenu CMD (HEX)
Réglage de l'écran	Réglage de l'écran	COT W/R		00 00 Utilisateur			43 4F 54
				01 01 6500K
				02 02 9300K
				06 06 5000K
				07 07 7500K
		GAC W/R		00 00 Désactivé (Gamma)			47 41 43
				01 01 2.2 (Gamma)
	Réglage VGA	PHA W/R	00~FF 00~FF	Phase	50 48 41
		CLO	W/R	00~64	00~64	Horloge	43 4C 4F
		HOR	R/W	00~64	00~64	Position horizontale	48 4F 52
		VER	R/W	00~64	00~64	Position verticale	56 45 52
		ADJ	W	00	00	Réglage automatique	41 44 4A
	Netteté	SHA	W/R	00~64	00~64	Netteté	53 48 41
Autre contrôle	Mise à l'échelle	ASP	W/R	00 00		Rapport hauteur-largeur principal Window natif (PointToPoint)	41 53 50
				01 01	Plein écran (16:9)
				02 02	Pillarbox (4:3)
				03 03 Letterbox
				04 04	Auto
		ZOM	W/R	00~0A	00~0A	Réglage du taux de numérisation	5A 4F 4D
	Réglage du débit	BRA	W/R	00 00	115200		42 52 41
				01 01 38400
				02 02 19200
				03 03	9600
	Autre contrôle	RCU	W	00 00	Touche MENU		52 43 55
				01 01	Touche INFO
				02 02	Touche HAUT
				03 03	Touche BAS
				04 04 Touche GAUCHE
				05 05	Touche DROITE
				06 06 Touche ENTER (ENTRÉE)
				07 07	Touche EXIT (QUITTER)
				08 08	Touche VGA
				0A	0A	Touche HDM1
				0B 0B	Touche HDM2
				17 17		Touche SCALING (MISE À L'ÉCHELLE)
				18 18	Touche FREEZE (FIGER)
				19 19	Touche MUTE (SILENCIEUX)
				1A	1A	Touche BRIGHT (LUMINOSITÉ)

Élément principal	Élément de contrôle	CMD Type Valeur (HEX) Réponse (HEX) Contenu CMD (HEX)
Autre contrôle	Autre contrôle	RCU W		1B 1B Touche CONTRAST (CONTRASTE)		52 43 55
				1C 1C Touche AUTO
				1D 1D Touche VOLUME +
				1E 1E Touche VOLUME -
				21 21 Touche OPS
		ALL W		00 00		Réinitialiser tout
				01 01		Réinitialiser tout sauf la communication (RS232, LAN)
		KLC	W/R	00 00	Touches de déverrouillage	4B 4C 43
				01 01	Touches de verrouillage
		SER	R		13 bytes	Lecture du numéro série
		MNA R		13 bytes		13 octets 4D 4E 41
		GVE	R		6 bytes	Lecture de la version du microprogramme
		RTV	R		Valeur actuelle	Lecture de la version de la table RS232
		GVS W		00	[00]+5 byte	Interrogation de la version principale du convertisseur de résolution
				01	[00]+5 byte	Interrogation de la version sub mcu
				02	[00]+5 byte	Interrogation de la version du module réseau
	Audio	VOL	W/R	00~64	00~64	Volume
		BAS	W/R	00~14	00~14	Grave (-10-10)
		TRE	W/R	00~14	00~14	Aigu (-10-10)
		BAL	W/R	00~14	00~14	Grave (-10-10)
		INS	W/R	00 00	Haut-parleur interne Désactivé
			W/R	01 01	Haut-parleur interne Activé
		MUT	W/R	00 00	Silencieux Désactivé
			W/R	01 01	Silencieux Activé
	Sélection du mode d'affichage	SCM	W/R	00 00		Utilisateur
			W/R	01 01		Sport
			W/R	02 02		Jeu
			W/R	03 03		Cinéma
			W/R	04 04		Vivid
	Mode Économie d'énergie Sortie de veille	WFS	W/R	00 00	Réglage VGA_ONLY (VGA UNIQUEMENT)
			W/R	01	01	Réglage NUMÉRIQUE, RS232, Ethernet
			W/R	02 02	Réglage Never_Sleep (Jamais en veille)
	RTC	RTY	W/R	00~63	00~63	Réglage de l'année en temps réel
		RTM	W/R	01~0C	01~0C	Réglage du mois en temps réel
		RTD	W/R	01~1F	01~1F	Réglage du jour en temps réel
		RTH	W/R	00~17	00~17	Réglage de l'heure en temps réel
		RTN	W/R	00~3B	00~3B	Réglage de la minute en temps réel
Other Control	RTC	TMS	W/R 00 00 Same Settings On All (Everyday)			54 4D 53W/R 0
					Same Settings On Work Days (Workday)
			W/R 02 02 User
		AEN	W/R 01 01 Sunday Alarm Enable (Note 14)			41 45 4E
			W/R 02 02 Monday Alarm Enable (Note 14)
			W/R 04 04 Tuesday Alarm Enable (Note 14)
			W/R 08 08		Wednesday Alarm Enable (Note 14)
			W/R 10 10		Thursday Alarm Enable (Note 14)
			W/R 20 20		Friday Alarm Enable (Note 14)
			W/R 40 40		Saturday Alarm Enable (Note14)
		AEF	W/R 01 01 Sunday Alarm Disable (Note 14)			41 45 46
			W/R 02 02 Monday Alarm Disable (Note 14)
			W/R 04 04		Tuesday Alarm Disable (Note14)
			W/R 08 08		Wednesday Alarm Disable (Note14)
			W/R 10 10		Thursday Alarm Disable (Note14)
			W/R 20 20 Friday Alarm Disable (Note 14)
			W/R 40 40		Saturday Alarm Disable (Note14)
		NNH	W/R	00~17	00~17	Monday On Hour
		NNM	W/R	00~3B	00~3B	Monday On Minute
		NFH	W/R	00~17	00~17	Monday Off Hour
		NFM	W/R	00~3B	00~3B	Monday Off Minute
		ENH	W/R	00~17	00~17	Tuesday On Hour
		ENM	W/R	00~3B	00~3B	Tuesday On Minute
		EFH	W/R	00~17	00~17	Tuesday Off Hour
		EFM	W/R	00~3B	00~3B	Tuesday Off Minute
		DNH	W/R	00~17	00~17	Wednesday On Hour
		DNM	W/R	00~3B	00~3B	Wednesday On Minute
		DFH	W/R	00~17	00~17	Wednesday Off Hour
		DFM	W/R	00~3B	00~3B	Wednesday Off Minute
		UNH	W/R	00~17	00~17	Thursday On Hour
		UNM	W/R	00~3B	00~3B	Thursday On Minute
		UFH	W/R	00~17	00~17	Thursday Off Hour
		UFM	W/R	00~3B	00~3B	Thursday Off Minute

Élément principal	Élément de contrôle	CMD Type Valeur (HEX) Réponse (HEX) Contenu CMD (HEX)
Other Control	RTC	INH W/R	00~17 00~17	Friday On Hour 49	4E 48
		INM W/R	00~3B 00~3B	Friday On Minute	49 4E 4D
		IFH W/R	00~17 00~17	Friday Off Hour		49 46 48
		IFM W/R	00~3B 00~3B	Friday Off Minute	49 46 4D
		TNH W/R	00~17 00~17	Saturday On Hour 54	4E 48
		TNM	W/R 00~3B	00~3B Saturday On Minute		54 4E 4D
		SNH W/R	00~17 00~17	Sunday On Hour		53 4E 48
		SNM	W/R	00~3B	00~3B	Sunday On Minute	53 4E 4D
		SFH W/R	00~17 00~17	Sunday Off Hour		53 46 48
		SFM W/R	00~3B 00~3B	Sunday Off Minute		53 46 4D
	Auto Scan	ATS	W/R	00	00	Off	41 54 53
		ATS	W/R	01	01	Main
	IRFM	IRF	W/R	00	00	Off	49 52 46
		IRF	W/R	01	01	On
	Smart Light Control	SLC	W/R	00	00	Off	53 4C 43
		SLC	W/R	01	01	DCR
		SLC W/R		02	02	Light Sensor
	Power LED	LED	W/R	00	00	Off	4C 45 44
		LED W/R		01	01	On
	HDMI EDID	EDH W/R		00	00	4Kx2K	45 44 48
		EDH W/R		01	01	1080P
	DisplayPort EDID	EDP	W/R	00	00	4Kx2K	45 44 50
		EDP	W/R	01	01	1080P
	HDMI RGB Color Range	HCR	W/R	00	00	Auto Detect	48 43 52
		HCR	W/R	01	01	Full Range
		HCR	W/R	02	02	Limited Range
	Touch Control	TOC	W/R	00	00	Auto (Read Only)	54 4F 43
		TOC	W/R	01	01	OPS
		TOC	W/R	03	03	External Touch 2
		TOC	W/R	02	02	External Touch 1
OSD Control	Transparency	OST W/R	00~04 00~04	OSD Transparency 4F 53		54
	H Position	OSH	W/R	00~64	00~64	OSD H Position	4F 53 48
	V Position OSV	W/R	00~64 00~64	OSD V Position 4F 53 56
	OSD Language	OSL	W/R	00	00	English	4F 53 4C
		OSL	W/R	01	01	French
		OSL	W/R	02	02	German
		OSL	W/R	03	03	Dutch
	OSD Timeout	OSO	W/R	05~3C	05~3C	OSD Timeout(5, 10, 20, 30, 60 sec)	4F 53 4F
Ethernet Setup	Network Enable	NWE W/R	00 00 No				4E 57 45
		NWE W/R	01 01 Yes
	Dynamic IP	DIP W/R	00 00 Disable				44 49 50
		DIP W/R	01 01 Enable
	Default	LDS	W	00 00		Load network default settings (It will take about 15 seconds.)	45 44 50
	E-Mail Alert	PSA	W/R 00 00 Off (Power Status Alert)				50 53 41
		PSA	W/R 01 01 On (Power Status Alert)
		SSA	W/R 00 00 Off (Source Status Alert)				53 53 41
		SSA	W/R 01 01 On (Source Status Alert)
		SLA	W/R 00 00 Off (Signal Lost Alert)				53 4C 41
		SLA	W/R 01 01 On (Signal Lost Alert)
	Static IP Settings	IP1	W/R	00~FF	00~FF	Static IP Address 1	49 50 31
		IP2	W/R	00~FF	00~FF	Static IP Address 2	49 50 32
		IP3	W/R	00~FF	00~FF	Static IP Address 3	49 50 33
		IP4	W/R	00~FF	00~FF	Static IP Address 4	49 50 34
		MK1	W/R	00~FF	00~FF	Subnet Mask 1	4D 4B 31
		MK2	W/R	00~FF	00~FF	Subnet Mask 2	4D 4B 32
		MK3	W/R	00~FF	00~FF	Subnet Mask 3	4D 4B 33
		MK4	W/R	00~FF	00~FF	Subnet Mask 4	4D 4B 34
		GW1	W/R	00~FF	00~FF	Gateway 1	47 57 31
		GW2	W/R	00~FF	00~FF	Gateway 2	47 57 32
		GW3	W/R	00~FF	00~FF	Gateway 3	47 57 33
		GW4	W/R	00~FF	00~FF	Gateway 4	47 57 34
		FD1	W/R	00~FF	00~FF	DNS Address 1	46 44 31
		FD2	W/R	00~FF	00~FF	DNS Address 2	46 44 32
		FD3	W/R	00~FF	00~FF	DNS Address 3	46 44 33
		FD4	W/R	00~FF	00~FF	DNS Address 4	46 44 34
		SNS	W	00	00	Save Network Settings	53 4E 53
		MAC	W	00~05	00~FF	Querying MAC ID #0~#5	4D 41 43

11. DÉPANNAGE

Avant d'appeler le personnel du service après-vente, consultez le tableau suivant pour connaître la cause possible de la panne de l'écran.

• Effectuez les réglages conformément aux instructions indiquées à la page 72 - "Utilisations" et page 80 - "Utilisation tactile".
• Si le problème rencontré n'est pas décrite ci-dessous ou si vous ne pouvez pas corriger le problème, arrêtez d'utiliser l'écran et appelez le personnel du service après-vente ou votre revendeur.

PROBLÈME VÉRIFICATIONS
Absence d'affichage	Assurez-vous que la fiche électrique est installée correctement aux deux extrémitésVérifiez si l'interrupteur marche-arrêt principal est sur « — »Vérifiez si l'équipement source fonctionne correctementVérifiez si le signal d'entrée est compatible avec cet écran.Contrôlez l'état de l'ampoule de la LED
L'image n'est pas centrée Vérifiez si le signal d'entrée est compatible avec cet écran
L'image n'est pas verrouillée correctement Vérifiez si le signal d'entrée est compatible avec cet écran
La télécommande ne fonctionne pas	Assurez-vous que les piles sont neuves et installées correctementAssurez-vous que la télécommande est dirigée vers le capteur infrarouge sur l'avant de l'écran.Certaines fonctions ne sont pas disponibles avec cet écran, voir page 71.
La couleur de l'image semble de mauvaise qualité	Vérifiez les paramètres de l'image.Réinitialisez l'écran.
La fonction tactile ne fonctionne pas	Assurez-vous que le câble USB est installé correctement aux deux extrémitésÉteignez l'écran et rallumez-le pour voir si un nouveau PC est connecté

12. CONFORMITÉ

FCC:

FCC CFR Titre 47 Partie 15 Sous-partie B

ICES-003 Issue 6

CE:

EN 55032

EN 55024

EN 61000-3-2

EN 61000-3-3

UL:

UL 60950-1

CB:

IEC 60950-1

13. ANNEXE

13.1. DIMENSIONS

L'illustration suivante indique les dimensions globales de l'écran :

STX-65650UHD
