STX-6550UHD - Monitor Legamaster - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele 4K UHD-monitor
Merk	Legamaster
Model	STX-6550UHD
Schermdiagonaal	65 inch (165 cm)
Resolutie	3840 x 2160 pixels (Ultra HD)
Paneeltype	LCD VA met LED-achtergrondverlichting
Helderheid	500 cd/m²
Contrast	1200:1
Kijkhoek	178° horizontaal / 178° verticaal
Responstijd	8 ms
Verversingsfrequentie	60 Hz
Connectiviteit	2x HDMI 2.0, 1x DisplayPort 1.2, 1x USB-C (met 65W laden), 1x VGA, 1x 3.5 mm audio-aansluiting
Ingebouwde luidsprekers	2 x 10 watt
Stroomverbruik	200 W (typisch), <0,5 W in standby
Voeding	100-240 V AC, 50/60 Hz
Afmetingen (zonder voet)	1460 x 840 x 70 mm
Gewicht (zonder voet)	30 kg
Compatibiliteit wandmontage	VESA 400 x 400 mm
Belangrijkste functies	Meertalig OSD, energiebesparende modus, blauwlichtfilter, Kensington-slot, afstandsbediening inbegrepen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen. Voor reiniging loskoppelen van stroom.
Veiligheid	Open de behuizing niet. Vermijd stoten en vocht. Gebruik op een stabiele ondergrond.

Veelgestelde vragen - STX-6550UHD Legamaster

Hoe sluit ik mijn computer aan op de Legamaster STX-6550UHD-monitor?

Gebruik een HDMI, DisplayPort of USB-C kabel, afhankelijk van uw bron. Sluit het ene uiteinde aan op het apparaat en het andere op de overeenkomstige ingang van de monitor. Selecteer de bron in het OSD-menu.

Wat is de maximale ondersteunde resolutie?

De monitor geeft een native resolutie van 3840 x 2160 pixels (Ultra HD) bij 60 Hz.

Hoe reinig ik het scherm?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een licht vochtige microvezeldoek. Gebruik nooit chemicaliën of oplosmiddelen.

Kan ik deze monitor aan de muur bevestigen?

Ja, hij is compatibel met VESA 400 x 400 mm wandbeugels. Zorg ervoor dat de beugel het gewicht van 30 kg kan dragen.

Heeft de monitor ingebouwde luidsprekers?

Ja, hij heeft twee ingebouwde luidsprekers van elk 10 watt voor stereogeluid.

Hoe schakel ik de monitor in en uit?

Gebruik de aan/uit-knop rechtsonder op het scherm of de Power-toets op de afstandsbediening.

Wat te doen als het scherm zwart blijft?

Controleer of de monitor is ingeschakeld en de bronkabel goed is aangesloten. Test een andere bron of kabel. Zorg ervoor dat de juiste bron is geselecteerd in het OSD.

Hoe stel ik de helderheid en het contrast in?

Druk op de Menu-knop van de afstandsbediening of de monitor om toegang te krijgen tot het OSD. Navigeer naar de beeldinstellingen om helderheid, contrast en andere parameters aan te passen.

Is de monitor compatibel met HDR?

Dit model ondersteunt HDR10 via de HDMI- en USB-C-ingangen. Schakel HDR in de instellingen van uw bron in.

Waar vind ik de volledige handleiding?

De gebruikershandleiding is gratis te downloaden op de productpagina van de Legamaster-website of via de QR-code op de verpakking.

GEBRUIKSAANWIJZING STX-6550UHD Legamaster

1. Belangrijke informatie.... 102

1.1. Gebruik....102
1.2. Uitzonderingen 102

1. Veiligheidsinstructies....103

2.1. Voorzorgsmaatregelen 103
2.2. Instructies voor dragen en verplaatsen 104
2.3.Installatie....104
2.4. Veiligheidsmaatregelen voor wandbevestiging....105
2.5. Aanbevolen gebruik 106
2.6. Reinigen 107

1. Inhoud van de verpakking....107

3.1. Uitpakken 107
3.2. Meegeleverde accessoires....108

1. Installatie 108

4.1. Gebruiksomgeving 108
4.2. EasyFix-montageoplossingen en kabelbeheer....109
4.3.Bedieningspaneel 110
4.4. Statuslampje 110
4.5. Ingangs- en uitgangsaansluitingen 110
4.6. Afstandsbediening 111

1. Bediening 112

5.1. Het scherm in- en uitschakelen 112
5.2. Het volume en de ingangsbron aanpassen....112
5.3. Een label aan een ingangbron toevoegen 112

1. Bediening van het OSD (On-Screen Display) 112

6.1. Overzicht van het OSD-menu 113
6.2. Navigeren door het OSD-menu 114

1. Touch-bediening 120

7.1. Aansluiting van de USB-kabel voor touch-bediening 120

1. Specifications 121
2. Ondersteunde tijdsinstellingen 122
3. Seriele opdrachten 123

10.1.Serièle communicatie 123
10.2. Aansluiting en configuratie van RS-232-poort 123
10.3. Formaat van opdrachten en reacties 123
10.4. Voorbeelden van opdrachten en reacties 124
10.5. Lijst van seriële opdrachten 124

1. Problemen oplossen.... 130
2. Naleving van wet- en regelgeving 130
3. Bijlage.... 131
   13.1. Afmetingen....131

1. BELANGRIJKE INFORMATIE

WAARSCHUWING:

OM HET RISICO VAN BRAND OF EEN ELEKTRISCHE SCHOK TE BEPERKEN, DIT APPARAAT NOOIT AAN REGEN OF VOCHT BLOOTSTELLEN. DE GEPOLARISEERDE STEKKER VAN DIT APPARAAT NOOIT MET EEN VERLENGKABEL OF ANDERE STOPCONTACTEN GEBRUIKEN, TENZIJ DE PINNEN DAAR VOLLEDIG IN KUNNEN WORDEN GESTOKEN.

DE BEHUIZING NIET OPENMAKEN. DEZE BEVAT HOOGSPANNINGSCOMPONENTEN.

LET OP:

OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE BEPERKEN, ALTIJD DE STEKKER UIT HET STOPCONTACT HALEN. OM DE ELEKTRISCHE VOEDING VOLLEDIG AF TE SLUITEN, DE STEKKER VAN DE VOEDINGSKABEL UIT HET STOPCONTACT HALEN. DE DEKPLAAT (OF ACHTERKANT) NIET VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER GEREPAREERD KUNNEN WORDEN. HET MAG UITSLUITEND DOOR EEN BEVOEGD PERSOON WORDEN ONDERHOUDEN.

1.1. GEBRUIK 1.2. UITZONDERINGEN

• Vervoer het scherm altijd rechtop staand en in geschikte verpakking. Leg het niet met het beeldscherm naar boven of beneden gericht neer. Wees voorzichtig, stoot scherm niet.
• Zend nooit een stilstaand (niet-bewegend) beeld naar het scherm; het beeld kan dan inbranden of permanent op het scherm blijven staan.
• Dergelijke permanent ingebrande beelden worden niet door de garantie gedekt.

• Verander het beeld op het scherm regelmatig. Om beeldinbranding te voorkomen, is het raadzaam om (1) het scherm na 16 uur gebruik binnen een periode van 24 uur minstens 6 uur uit te laten staan en (2) de functie 'IRFM' in het OSD-menu AAN te zetten (onder 'Geavanceerd').

• De garantie op dit product is niet van toepassing op schade veroorzaakt door natuurrampen (zoals een aardbeving, bliksem enz.), brand, handelingen door derden, ongelukken, opzettelijk misbruik of verkeerd gebruik door de eigenaar, of gebruik in andere ongeschikte omstandigheden.

• De garantie op dit product is niet van toepassing op incidentele schade (zoals winstderving of onderbreking van bedrijfsactiviteiten, wijzigen of wissen van vastgelegde gegevens enz.) veroorzaakt door het gebruik van dit product of veroorzaakt omdat dit product niet gebruikt kon worden.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door onjuiste bediening of het niet volgen van de instructies in deze handleiding.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door misbruik of storingen door gebruik van dit product met de aangesloten apparatuur of software.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door het niet opvolgen van de installatie-instructies.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door onjuiste installatie.
• De garantie op dit product is niet van toepassing op schade veroorzaakt door demontage, aanpassingen of reparaties door onbevoegde reparatiecentra of personen.

2. VEILIGHEIDSINSTRUCTIES

Lees deze gebruikershandleiding goed door voordat u de touchscreen gaat gebruiken; zo helpt u om schade aan uw eigendommen en die van anderen te voorkomen en blijft uw persoonlijke veiligheid en die van anderen gewaarborgd.

• Volg de onderstaande instructies zorgvuldig op.
• Met het oog op uw eigen veiligheid is het belangrijk dat u de in deze handleiding opgenomen waarschuwingen in acht neemt.
• Volg de in deze handleiding opgenomen instructies voor installatie en afstelling, en schakel gediplomeerde reparateurs in voor onderhoudswerkzaamheden.

2.1. VOORZORGSMAATREGELEN

Haal de stekker onmiddellijk uit het stopcontact als er rook of een vreemde geur uit het scherm komt.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Als het scherm is ingeschakeld maar er geen beeld verschijnt, haal dan onmiddellijk de stekker uit het stopcontact.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Haal de stekker onmiddellijk uit het stopcontact als er water op het scherm is gemorst of als er iets in het scherm is gevallen.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Haal de stekker onmiddellijk uit het stopcontact als het scherm is gevallen of als de behuizing is beschadigd.

Doet u dat niet, dan kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Als de voedingskabel of stekker is beschadigd of heet wordt, zet de netschakelaar van het scherm dan uit. Laat de stekker afkoelen en verwijder deze uit het apparaat.

Als u het scherm met een beschadigd snoer of hete stekker blijft gebruiken, kan dit brand of een elektrische schok veroorzaken. Neem voor een vervanging contact op met uw dealer.

2.2. INSTRUCTIES VOOR DRAGEN EN VERPLAATSEN

Het scherm verplaatsen:

Het scherm dient door ten minste vier mensen gedragen te worden. Als u probeert het alleen te verplaatsen, kan het scherm vallen en/of ernstig letsel veroorzaken. Als u het scherm in de transportdoos verplaatst, dient u de doos aan de witte handgrepen op te tillen.

Dit scherm is zwaar. Volg de juiste heftechnieken, zoals hieronder afgebeeld. Zo voorkomt u letsel.

Niet installeren in een omgeving met een hoge temperatuur.

Als het scherm in hoge temperaturen of direct zonlicht wordt gebruikt, kunnen onderdelen of de behuizing vervormen of beschadigd worden, wat oververhitting of een elektrische schok kan veroorzaken.

Niet installeren in een omgeving met hoge luchtvochtigheid.

Dit kan oververhitting of een elektrische schok veroorzaken.

Niet installeren in de buurt van warmtebronnen zoals radiatoren, heteluchtroosters, kachels of andere apparaten die warmte produceren.

Dit kan brand of een elektrische schok veroorzaken.

Het elektrische vermogen van stopcontacten en kabels nooit overschrijden.

Geen verlengsnoer gebruiken, dit kan brand of een elektrische schok veroorzaken.

De stekker nooit in een stopcontact met een spanning anders dan 100\~240 VAC steken.

Dit kan brand of een elektrische schok veroorzaken.

• Nooit beschadigde stekkers of ondeugdelijke contacten gebruiken.
• Nooit een ongeschikte stekker gebruiken. Dit kan brand of een elektrische schok veroorzaken.

Het scherm niet op een instabiele plank of een ander instabiel oppervlak neerzetten.

Het kan dan omvallen en letsel veroorzaken.

Plaats het apparaat uitsluitend op een horizontaal, stabiel en vlak oppervlak.

Nooit voorwerpen op het scherm neerzetten.

• Als het scherm wordt afgedekt of als de ventilatieopeningen zijn geblokkeerd, kan het oververhit raken en brand veroorzaken.
• Als er metaal of vloeistoffen in het scherm terechtkomen, kan dit tot brand of een elektrische schok leiden.
• Plaats geen zware voorwerpen op het scherm; deze kunnen vallen en letsel veroorzaken.
• Zorg altijd voor een afstand van minstens 10 cm tussen het scherm en de muur, zodat er voldoende ventilatie is.

Het scherm nooit verplaatsen als dit nog aan de voedingskabel en AV-kabels is gekoppeld.

• Verwijder de stekker uit het stopcontact en tevens de overige kabels als u het scherm wilt verplaatsen.

• Er zijn minstens twee mensen nodig om het scherm uit te pakken of te dragen. Zorg ervoor dat het scherm altijd rechtop wordt gedragen.

• Vervoer het scherm rechtop. Leg het niet met het beeldscherm naar boven of beneden gericht neer.

• Ga altijd voorzichtig om met het scherm. Laat het niet vallen.

2.4. VEILIGHEIDSMAATREGELEN VOOR WANDBEVESTIGING

1. Bevestig de beugel stevig aan een degelijke wand of pilaar. Het scherm is zwaar en zou anders kunnen vallen.

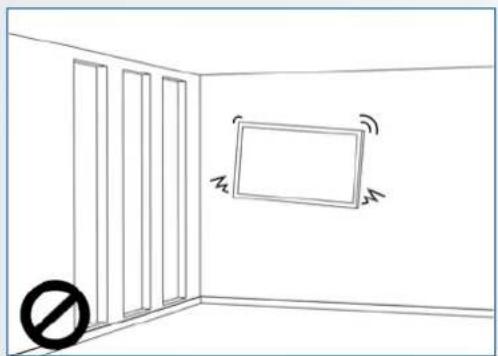

1. Na installatie niet hard aan het scherm trekken en dit niet schudden.

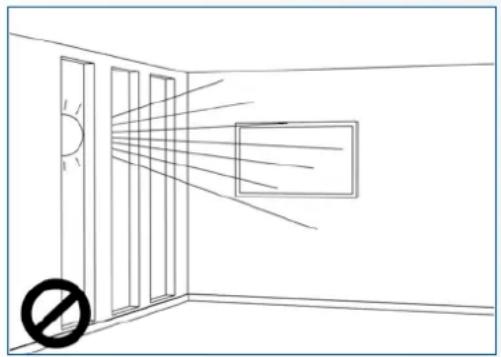

1. Monteer de beugel niet in direct zonlicht of in een omgeving met een hoge luchtvochtigheid/temperatuur, zodat een solide montage is gewaarborgd.

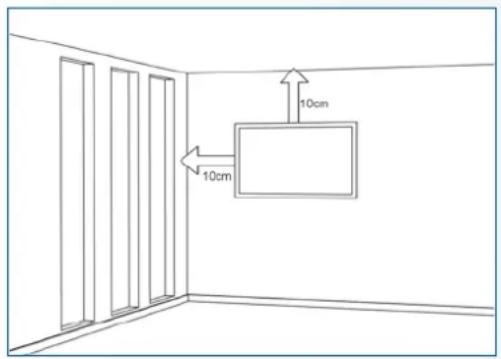

1. Monteer de beugel op een afstand van meer dan 10 cm vanaf de zijkant van de wand; uitsluitend verticaal (niet schuin) installeren.

Mocht u tijdens de installatie problemen ervaren, neem dan contact op met uw leverancier voor assistentie. Nooit proberen om het scherm zelf te repareren of open te maken.

Als u dat toch doet, kan dit brand of een elektrische schok veroorzaken. Neem voor een inspectie contact op met uw dealer.

Bescherm de voedingskabel en gebruik deze altijd op juiste wijze.

• Zorg dat de voedingskabel en/of de stekker nooit tussen harde oppervlakken bekneld raken.
• Trap niet op de voedingskabel en/of de stekker.
• Sluit de voedingskabel eerst op het scherm aan en steek pas dan de stekker in het stopcontact.
• Gebruik het scherm nooit met een beschadigde voedingskabel; dit kan het scherm beschadigen.

Gebruik van verlengsnoeren (niet aanbevolen)

Als er een verlengsnoer moet worden gebruikt, controleer dan dat het spanningsbereik groter is dan het maximale stroomverbruik van het scherm. Als het spanningsbereik kleiner is dan dat van het scherm, zal het verlengsnoer oververhitten.

Bij donder en bliksem nooit het scherm of de stekker van de voedingskabel aanraken.

Dit kan een elektrische schok veroorzaken.

Nooit vloeistof op het scherm gebruiken.

• Als er vloeistof op het scherm is geknoeid, vraag dan een gediplomeerde reparateur om het scherm te controleren.
• Als er vloeistof op het scherm terecht is gekomen, reinig dit dan onmiddellijk met een zachte, droge doek.
• Gebruik nooit scherpe chemicaliën op het scherm.
• Als er metaal of vloeistoffen in het scherm terechtkomen, kan dit tot brand of een elektrische schok leiden

De stekker nooit met natte handen installeren of verwijderen.

Dit kan een elektrische schok veroorzaken.

Het scherm van de elektrische voeding loskoppelen als het langere tijd niet gebruikt zal worden.

Anders kunnen de elektrische onderdelen voortijdig verslijten of kan er brand ontstaan.

Nooit op het scherm drukken en het scherm nooit schudden.

Dit kan schade of letsel veroorzaken.

• Als het glas van het schermpaneel is gebroken, kan er vloeistof ontsnappen. Raak deze vloeistof niet aan.
• Als de vloeistof in de ogen komt of contact maakt met de huid, deze met schoon water wassen en onmiddellijk medische hulp inschakelen.

Voorzorgsmaatregelen m.b.t. de batterijen van de afstandsbediening

• Gebruik alleen goedgekeurde AAA batterijen.
• Plaats de batterijen op juiste wijze tegen de polen, zoals aangegeven door de + en de -.
• Batterijen niet opnieuw opladen, verhitten, uit elkaar halen, kortsluiten of in vuur werpen.
• Nooit een combinatie van oude en nieuwe batterijen gebruiken.
• Nooit een combinatie van verschillende batterijtypen gebruiken (gebruik alleen het aanbevolen type); dit zou brandwonden en letsel kunnen veroorzaken.

2.6. REINIGEN

Haal de stekker van de voedingskabel uit het stopcontact alvorens deze te reinigen.

Doet u dat niet, dan kan dit een elektrische schok of schade veroorzaken.

Het oppervlak van het scherm reinigen

• Wanneer het oppervlak van het scherm vuil is, kunt u dit met een zachte, schone doek lichtjes afvegen.

• Als het oppervlak wat grondiger gereinigd moet worden, kunt u de doek iets bevochtigen.

• Voorkom dat er vloeistof in het scherm terechtkomt; dit kan een elektrische schok of schade veroorzaken.

• Reinig het scherm niet met alcohol, oplosmiddelen of ammoniak; dit kan het scherm beschadigen.

3. INHOUD VAN DE VERPAKKING

3.1. UITPAKKEN

• Het e-Screen STX scherm is verpakt in beschermende transportkussens om het tijdens vervoer te beschermen.
• Bereid een stabiele, vlakke en schone ondergrond voor, in de buurt van een stopcontact, voordat u het scherm gaat uitpakken.

• Zet de doos met het scherm rechtop en open deze vanaf de bovenkant voordat u de bovenste transportkussens verwijdert.

• Stap 1: Verwijder de witte handgreep en snijd de banden door.

• Stap 2: Verwijder het bovenste transportkussen en haal de zak met accessoires uit de doos.

Artikel Omschrijving Aantal

1 Scherm 1

2 Doos 1

3 Onderste EPE transportkussen 2

4 Plastic zak 1

5 Doosvergrendeling 8

6 Zak met accessoires 1

3.2. MEEGELEVERDE ACCESSOIRES

Artikel

IR afstandsbediening voor het OSD (Batterijen inbegrepen)

IR extender

HDMI-kabel

USB-kabel type B-naar-A

Voedingskabel

USB-stick (Installatiegids)

Zak met EasyFix-kabelklemmen

High precision stylus

4. INSTALLATIE

4.1. GEBRUIKSOMGEVING

Bij gebruik van schermen uit de STX-serie mogen de omgevingstemperatuur en luchtvochtigheid de volgende waarden niet overschrijden:

• Bedrijfstemperatuur: -5°C tot 45°C
• Luchtvochtigheid: minder dan 90% RV (max.)

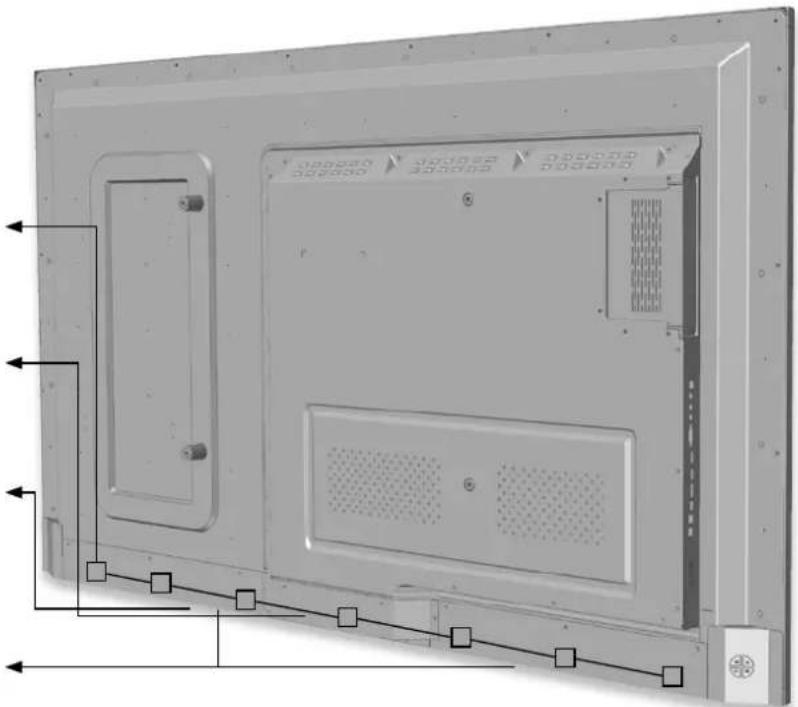

4.2. EASYFIX-MONTAGEOPLOSSINGEN EN KABELBEHEER

STX-6550

Aan/uit Voeding aan / Voeding uit

Source Bronselectie (schakelen)

Volume +

Volume -

4.4. STATUSLAMPJE

LED-verlichting Status

Groen Normaal bedrijf

Knippert oranje Geen signaal

Oranje Stroombesparende stand

Uit

Voeding uit

Wisselstroomvoeding uit

Let op!

Als het statuslampje in het OSD-menu is uitgeschakeld, werkt het statuslampje niet.

4.5. INGANGS- EN UITGANGSAANSLUITINGEN

1	Voedingsingang (100 tot 240 VAC)Hiermee wordt het scherm op de netvoeding aangesloten.
2	SPDIFHier sluit u externe, gevoede digitale luidsprekers of een digitale audio-ontvanger of -versterker aan.
3	Audio uitHier sluit u externe, gevoede luidsprekers of een externe audio-ontvanger of -versterker aan.
4	IR extenderOp deze ingang sluit u de met het scherm meegeleverde IR extenderkabel aan.
5	PC audio inHier sluit u de audio-uitgang van een pc aan.
6	VGA In (15-pins D-Sub)Verbindt componenten die RGB- of aansluitingen voor componentuitgangen hebben, zoals een personal computer of extern apparaat
7-8	HDMI 2, 1Voldoen aan HDCP. Digitale video-ingangen om HDMI-bronnen aan te sluiten.
9	DisplayPortVoldoet aan DisplayPort 1.2, 1.1a en DisplayPort-HDCP 1.1. SD/HD-ingang om SDTV-, EDTV- of HDTV-videobronnen aan te sluiten.

10	Service USB-portEen standaard A-USB-poort voor onderhoud zoals firmware-upgrades.Alleen te gebruiken door, of op instructie van, een bevoegde onderhoudsmonteur van Legamaster.
11	Touch-USB 2Een standaard USB-poort van type B voor de touch-functionaliteit van het scherm. Gekoppeld aan HDMI 2 en VGA in Autom. instellingen
12	Touch USB 1Een standaard USB-poort van type B voor de touch-functionaliteit van het scherm. Wordt automatisch gekoppeld aan HDMI 1 en DisplayPort
13	RS-232CEen 9-pins D-sub contrastekker voor communicatie met een regelsysteem of pc.
14	LAN-poortEen RJ-45-stekker voor communicatie met een pc of het automatiserings- of regelsysteem van een thuisbioscoop via een CAT 5-kabel.

4.6. AFSTANDSBEDIENING

Label Omschrijving

1 INFO Geeft informatie over de bron en resolutie
2	○	Om het scherm in en uit te schakelen
3 VGA Selecteer de PC RGB-bron
4 DISPLAYPORT Selecteer de DisplayPort-bron
5, 8	HDMI 1, 2	Selecteer de HDMI-bron
10	OPS	Selecteer de OPS-computerbron
19	MENU	Opent het menusysteem van het scherm
17, 18,20, 21	▲◀▶▼	Als het menusysteem al open is en u op deze toets drukt, wordt het vorige submenu geselecteerd.
22	ENTER	Selecteert de gemarkeerde menuopties
23	EXIT	Sluit het menusysteem
26	SCALING	Selecteert de beeldverhoudingen op volgorde: Volledig scherm, Native, Brievenbus en Zuil
27	FREEZE	Blokkeer het huidige beeld op het scherm.
28	MUTE	Schakelt het geluid uit
29	BRIGHTNESS	Stelt de helderheid af
30	CONTRAST	Stelt het contrast af
31	AUTO	Automatische afstelling van de VGA-bron
32	SOURCE	Selecteert de bronnen op volgorde
33	VOLUME -	Verlaagt het volumeniveau
34	VOLUME +	Verhoogt het volumeniveau

4.6.1. De batterij van de afstandsbediening vervangen

1. Verwijderhet batterijdeksel

Schuif het batterijdeksel naar achteren en til het er in de richting van de pijl af.

2. Plaats de batterijen

Plaats twee AAA batterijen met de positieve (+) en negatieve (-) polen in de juiste richting (zoals aangegeven in de afstandsbediening).

3. Sluit het batterijdeksel

Plaats het batterijdeksel in de richting van de pijl en klik het op zijn plaats.

1. Verwijder oude batterijen volgens de plaatselijk geldende voorschriften.
   II. Laat gebruikte, oude batterijen niet in de afstandsbediening zitten. De interne batterijvloeistof kan dan lekken en metaalroest of permanente beschadiging van de afstandsbediening veroorzaken.
   III. Gebruik batterijen uitsluitend volgens de instructies.

LET OP

Over de afstandsbediening

• Niet laten vallen, niet schudden en niet stoten.
• Niet op nat materiaal neerleggen.
• Niet uit elkaar halen.
• Niet neerleggen op plaatsen waar hij kan worden blootgesteld aan hoge temperaturen of hoge vochtigheid.

5. BEDIENING

Het scherm inschakelen

1. Sluit het scherm op een wisselstroomstopcontact aan.
2. Controleer dat de aan/uit-schakelaar op, —' staat.
3. Druk op de aan/uit-toets op het bedienpaneel, of gebruik de aan/uit-toets op de afstandbediening

Het scherm uitschakelen

Wanneer het scherm is ingeschakeld, drukt u eenmaal op de aan/uit-toets op het bedieningspaneel. Het scherm geeft nu een waarschuwingsmelding. Druk nogmaals op de aan/uit-toets om het uitschakelen te bevestigen, of gebruik de aan/uit-toets op de afstandsbediening. Als u de voeding helemaal wilt uitschakelen, zet u de voedingschakelaar in de stand „O” of haalt u de stekker uit het stopcontact.

Opmerking:

Als er een tijd lang geen signaal wordt ontvangen, schakelt het scherm automatisch over naar de stroombesparende stand (slapstand).

5.2. HET VOLUME EN DE INGANGS-BRON AANPASSEN

Het volume aanpassen

1. Druk op de afstandsbediening of het bedieningspaneel op VOLUME- of VOLUME+ om het volume lager of hoger in te stellen.

1. Druk op het bedieninspaneel van het scherm op de toets SOURCE (▼▲) en selecteer de gewenste ingangsbron. Het scherm schakelt na 2 seconden automatisch over naar de geselecteerde ingang:

•VGA

- DisplayPort

•HDMI1

•HDMI2

•OPS

1. Druk op de afstandsbediening op de toets voor de gewenste bron(DISPLAYPORT, HDMI1, HDMI2, VGA, OPS).

2. Als het scherm geen signaal kan vinden, wordt de melding, 'Geen signaal' weergegeven.

5.3. EEN LABEL AAN EEN INGANGBRON TOEVOEGEN

U kunt ingangen een label geven om aan te geven wat voor apparatuur, apparaat of aansluiting daaraan gekoppeld is. Raadpleeg „Bron hernoemen“ onder „OSD-instellingen in hoofdstuk 6.

6. BEDIENING VAN HET OSD (ON-SCREEN DISPLAY)

Druk op de afstandsbediening of het ingebouwde toetsenblok op MENU om de menu's op het scherm te openen.

Gebruik de toetsen ▲ en ▼ om een submenu te selecteren. Druk vervolgens op ▶ om naar dat submenu te gaan.

Gebruik de toetsen ▲ en ▼ om een menuoptie te selecteren. Druk vervolgens op ◀ of ▶ om de instelling aan te passen en druk op ENTER.

De OSD-menu's zijn hiërarchisch geordend, zoals in de onderstaande tabel uiteengezet. Welke menuopties beschikbaar zijn, is afhankelijk van de geselecteerde invoerbron en de signaaleigenschappen.

6.1. OVERZICHT VAN HET OSD-MENU

Hoofdmenu Submenu Waarde
Beeldinstellingen	Schema Gebruiker / Levendig / Cinema / $pel / Sport
	Helderheid 0~100
	Contrast 0~100
	Scherpte 0~100
	Verzadiging 0~100
	Tint 0~100
	Backlight 0~100
	Kleurtemperatuur en gamma	Gamma 2.2, Uit
		Kleurtemperatuur 5000K / 6500K / 7500K / 9300K / Gebruiker
		Rood intensiveren 0~100
		Groen intensiveren	0~100
		Blauw intensiveren	0~100
		Rood compenseren	0~100
		Groen compenseren	0~100
		Blauw compenseren	0~100
	HDMI RGB-bereik		Auto / Vol / Beperkt
Display-instellingen	Invoerbron VGA / DisplayPort / HDMI1 / HDMI2 / OPS
	Beeldverhouding		Auto / 4:3 / 16:9 / Brievenbus / PointToPoint
	Overscan 0% ~ 10%
	Automatisch scannen		Uit / Aan
	Naam bron wijzigen		Standaard, STB, DVD, BluRay DVD, HD DVD, XBOX, Wii, PS4, Computer, Gebruiker
	Automatische instelling		Ja / Nee
	VGA-positie		0~100
	VGA-fase		0~255
	VGA-klok		0~100
Audio-instellingen	Volume		0~100
	Lage tonen		-10 ~ 10
	Hoge tonen		-10 ~ 10
	Balans		-10 ~ 10
	Luidspreker		Uit / Aan
	Audiobron		Standaard / VGA
Basisinstellingen	Horizontale pos.		0~100
	Verticale pos.		0~100
	OSD-transparantie		0 ~ 4
	OSD time-out		5~60 Seconden
	OSD-taal		Engels / Frans / Duits / Nederland
	Muziek AAN/UIT		Uit / Aan
	Voeding LED		Uit / Aan
	Realtimeklok en planning	Huidige tijd	Huidige tijd en datum instellen
		Timermodus	Gebruiker / Werkdag / Elke dag
		Ma. ~ Zon	0/■00:00 ~ 23:59 / 00:00 ~ 23:59
Geav. instellingen	Slimme verlichtingsregelaar		Uit / DCR / Lichtsensor
	IRFM		Uit / Aan
	Ruisonderdrukking		Uit / Hoog / Medium / Laag
	Uit slaapstand wekken (Note2)		Alleen VGA / Digitaal, RS232, Ethernet / Nooit slapen
	EDID-schakelaar		1080p / 4K2K@30 / 4K2K@60
	Toewijzing aanraakinvoer		Automatisch / OPS / Touch USB 1 / Touch USB 2
	Netwerkconfiguratie		Configureer netwerkinstellingen
	Software-update (USB)		Ja / Nee
	Fabrieksinstellingen herstellen		Ja / Nee
Informatie	Bron informatie	Ingang	Toont de naam van de actieve ingang
		Resolutie	Toont de huidige resolutie
		Modelnaam	STX-xx00UHD
		Firmwareversie	Toont de firmwareversie van het scherm
		SubMCU-versie	Toont de firmwareversie van het scherm
		Serienummer	Toont het serienummer van het scherm

6.2. NAVIGEREN DOOR HET OSD-MENU

6.2.1. Beeldinstellingen

Dit menu wordt gebruikt om het beeld af te stellen.

Druk op ◀ of ▶ om een van de volgende opties te selecteren:

Opties: Gebruiker, Helder, Bioscoop, Spel, Sport;

Standaard: Gebruiker

Helderheid

Verhoog of verlaag de helderheid van het beeld. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Contrast

Verhoog of verlaag de helderheid van het beeld. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Scherpte

Pas de beelddefinitie aan. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Kleurverzadiging

Stel de witheidsgraad en de helderheid af. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Schakering

Verhoog of verlaag de groentint van het beeld. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Achtergrondverlichting

Verhoog of verlaag de intensiteit van de verlichting van het LCD. Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 80

Kleurtemperatuur en gamma

Selecteer de kleurtemperatuur en gammacorrectie.

Kleurtemperatuur:

Opties: Gebruiker, 5000K, 6500K, 7500K en 9300K;

Standaard: 9300K

Gammacorrectie

Opties: Uit, 2,2;

Standaard: 2,2

HDMI RGB-kleurbereik

Selecteer een RGB-bereik voor de HDMI-ingang.

Opties: Autom., Volledig, Beperkt;

Standaard: Autom.

BEDIENING VAN HET OSD (ON-SCREEN DISPLAY)

6.2.2. OSD-instellingen

Dit menu wordt gebruikt om de beeldkwaliteit in te stellen.

Stel de beeldverhouding in.

Opties: Autom., Volledig scherm/16:9, Zuil/4:3, Autom., Brievenbus, PointToPoint.

Pas de beeldgrootte aan.

Bereik: 0%\~10%;

Standaard: 0%

Autom. scan

Selecteer of het beeldscherm automatisch naar de primaire ingangsbron moet scannen.

Opties: Aan, Uit;

Standaard: Uit

Bron hernoemen

Geef de ingangsbron een nieuwe naam. Kies de naam uit de opties of maak een nieuwe naam aan. Door de gebruiker gedefinieerde namen kunnen maximaal twaalf tekens lang zijn (0\~9, A\~Z, a\~z, symbolen).

Opties: Standaard, STB, DVD, BluRay DVD, HD DVD, XBOX, Wii, PS4, Computer, Gebruiker

Standaard: Standaard

Dwing het scherm om het ingangssignaal opnieuw op te halen en daarop te vergrendelen (alleen VGA-bronnen). Dit is nuttig wanneer de signaalkwaliteit te wensen overlaat.

Opties: Nee, Ja ;

Standaard: Nee

NB: Deze functie zal het signaal niet continu ophalen.

Beeldpositie

Pas de beeldpositie aan (alleen VGA-bron). Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

Fase

Pas de fase van het weergegeven signaal aan (alleen VGA-bron). Druk op ◀ of ▶ om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~255

Klok

Pas de klok van het weergegeven signaal aan (alleen VGA-bron). Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100;

Standaard: 50

6.2.3. Audio-instellingen

Dit menu wordt gebruikt om het volume in te stellen.

Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100

Standaard: 20

Lage tonen

Pas de lage tonen aan (bas).

Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: -10 \~ 10

Standaard: 0

Hoge tonen

Pas de hoge tonen aan (treble).

Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: -10 \~ 10

Standaard: 0

Balans

Pas de balans van de linker en rechter luidsprekers aan.

Druk op ◀ of ▶, om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: -10 \~ 10

Standaard: 0

Luidspreker

Schakel de interne luidspreker in of uit.

Options: Aan, Uit;

Standaard: Aan

Geluidsbron

Selecteer de geluidsbron voor de primaire ingang.

Options: Standaard, VGA

Standaard: Standaard

6.2.4. Algemene instellingen

Dit menu wordt gebruikt om de basisinstellingen aan te passen.

Horizontale positie

Pas de horizontale positie van het OSD-menu aan. Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100

Standaard: 50

Verticale positie

Pas de verticale positie van het OSD-menu aan. Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~100

Standaard: 50

OSD transparant

Pas de transparantie van het OSD-menu aan. Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Bereik: 0\~4

Standaard: 0

OSD time-out

Geef in seconden aan na hoeveel tijd het OSD-menu moet verdwijnen.

Druk op ◀ of ▶ to om het gewenste niveau te selecteren en druk vervolgens op ENTER.

Selecteer de taal van het OSD.

Opties: Engels, Frans, Duits, Nederlands;

Standaard: Engels

Voeding aan/uit Muziek

Selecteer of de muziek al dan niet moet worden ingeschakeld wanneer het beeldscherm wordt ingeschakeld.

Opties: Aan, Uit;

Standaard: Aan

Voedingslampje

Activeer of deactiveer het statuslampje.

Opties: Aan, Uit;

Standaard: Aan

RTC & Schema

Stel de interne klok van het scherm in, en schakel het scherm desgewenst op vooringestelde tijden in en uit.

Options: Gebruiker, Werkdagen, Alle dagen;

Standaard: Gebruiker

6.2.5. Geavanceerd

Intelligente lichtregeling

Activeer dynamisch contrast (DCR) of de omgevingslichtsensor.

Opties: Uit / DCR, Lichtsensor;

Standaard: Lichtsensor

IRFM

Beweeg het frame een beetje om beeldinbranding te voorkomen.

Opties: Aan, Uit;

Standaard: Uit

Ruisonderdrukking

Onderdruk ongewenste ruis in de videocontent.

Opties: Uit, Hoog, Middelhoog, Laag;

Standaard: Uit

Uit slaapstand

Wijzig het gedrag van de slaapstand.

Options: Alleen VGA, Digitaal, RS232C, Ethernet, Nooit in slaapstand

Standaard: Alleen VGA

EDID-schakelaar

Selecteer EDID (Extended Display Identification Data) van de HDMI- en DisplayPort-ingang.

Opties: 1080p, 4K2K@60, 4K2K@30

NB: Gebruik de instelling 1080p voor de breedste ondersteuning van bronnen met lagere resolutie. Gebruik de instelling 4K2K voor ondersteuning van bronnen met hoge resolutie zoals 3840x2160.

Touch-ingang toewijzen

Selecteer de touch-poort.

Opties: Autom. / OPS, Touch USB 1, Touch USB 2;

Standaard: Autom.

NB: Autom. koppelt Touch USB 1 met HDMI 1 en DisplayPort en Touch USB 2 met HDMI 2 en VGA. Alle andere opties koppelen de touch-ingang met de relevante touch-ingang.

Netwerkconfiguratie

Configureer de netwerkinstellingen.

Zie de volgende pagina voor meer informatie.

Software-update (USB)

Update de firmware met gebruik van de USB-drive.

Opties: Ja, Nee;

Standaard: Ja.

Fabrieksinstellingen terugzetten

Stel alle instellingen weer op hun standaardwaarde in.

Opties: Nee, Ja ;

Standaard: Nee

Uit slaapstand

Standaard schakelt het scherm over naar de stroombesparende stand (slapstand) als er vijf minuten lang geen signaal wordt ontvangen. Normaal gesproken zijn zijn de ingangen RS-232, DisplayPort en HDMI om stroom te besparen inactief in de slaapstand.

U kunt het gedrag van de slaapstand wijzigen via de instelling Uit slaapstand in het menu Geavanceerd.

I. Alleen VGA (standaard) – De ingangen RS-232, DisplayPort en HDMI zijn inactief wanneer het scherm in de slaapstand staat. Het scherm wordt geactiveerd wanneer het een signaal van de VGA-ingang ontvangt.

II. Digitaal, RS232C, Ethernet – De ingangen RS-232, DisplayPort en HDMI blijven actief wanneer het scherm in de slaapstand staat. Het scherm wordt geactiveerd wanneer het een signaal ontvangt op de DisplayPort-, HDMI- of RS-232-ingang, of via een LAN-verbinding.

Netwerkconfiguratie

UART Baudrate Pas de baudrate van de seriële poort (RS-232) aan. 115200 /38400 /19200 /9600 115200
Netwerk Activeer de netwerkfunctie. Nee / Ja Nee
Dynamisch IP Activeer de dynamische IP-modus. Disable / Enable (Disable) Uitschakelen
IP-adres	Stel een vast IP-adres in.	255.255.255.255(0.0.0.0)	0.0.0.0
Subnetmasker	Stel het subnetmasker in.	255.255.255.255(0.0.0.0)	0.0.0.0
Gateway	Stel het gateway-adres in.	255.255.255.255(0.0.0.0)	0.0.0.0
DNS.	Stel het DNS-adres in.	255.255.255.255(0.0.0.0)	0.0.0.0
Instellingen opslaan	Update de IP-instellingen van het netwerkapparaat.	Nee / Ja	-
Vernieuwen	Vernieuw de dynamische IP-gegevens.		-
Melding voedingsstatus	Verstuur berichten over wijzigingen in de voedingsstatus.	Uit / Aan	Uit
Melding bronstatus	Verstuur berichten over wijzigingen in de bronstatus.	Uit / Aan	Uit
Melding geen signaal	Verstuur berichten wanneer er geen signaal wordt ontvangen.	Uit / Aan	Uit
Standaardwaarden laden	Laad de standaard netwerkinstellingen.	Nee / Ja	-
MAC-adres MAC-gegevens	00:00:00:00:00:00		00:00:00:00:00:00

6.2.6. Informatie

Dit alleen-lezen menu biedt informatie over de actieve bronnen en de meest recente firmwareversie.

7. TOUCH-BEDIENING

7.1. AANSLUITING VAN DE USB-KABEL VOOR TOUCH-BEDIENING

1. Sluit de signaalkabel op het scherm aan en schakel het scherm in.
2. Sluit de USB-kabel op het scherm en de computer aan. Het uiteinde van de USB-kabel met de USB-stekker type B moet aan op de schermzijde worden aangesloten.
3. Sluit het andere einde van de USB-kabel (USB type A) aan op de USB-poort van de computer. Zie de onderstaande afbeelding.
4. Zet vervolgens de computer aan.
5. Vijf seconden nadat de USB-kabel is aangesloten, is de touch-functie klaar voor gebruik. U kunt deze activeren met een pen, een vinger of een andere aanwijzer.

NB: Windows 10 is vereist om onderscheid te maken tussen een pen, aanraking en handbediening.

8. SPECIFICATIES

PRODUCT SPECIFICATIONS STX-6550UHD STX-7550UHD STX-8650UHD

Het scherm gebruikt een eenvoudig, op tekst gebaseerd besturingsprotocol om verzoeken van besturingsapparaten te ontvangen en op deze apparaten te reageren. Dit hoofdstuk beschrijft hoe berichten worden verzonden via een seriële koppeling tussen het scherm en een geautomatiseerd systeem of een bedieningssysteem, of een pc waarop een schermemulatieprogramma draait, zoals Windows® HyperTerminal of Tera Term.

10.2. AANSLUITING EN CONFIGURATIE VAN RS-232-POORT

Sluit uw besturingssysteem of pc aan op de RS-232-ingang van het scherm.

Configureer de seriële poort van de RS-232-controller of pc als volgt: geen pariteit, 8 data bits, 1 stop bit en geen datatransport-besturing. Stel de baudrate in op 115200, zodat deze overeenkomt met de RS-232-poort van het scherm.

10.3. FORMAAT VAN OPDRACHTEN EN REACTIES

Opdrachten die vanaf een geautomatiseerd systeem, een besturingssysteem of een pc naar het scherm worden gezonden, moeten het volgende formaat hebben:

[STX] [IDT] [TYPE] [CMD] ([WAARDE] of [ANTWOORD]) [ETX] [CR]

Waarbij:

• [STX] het begin van de opdrachtgegevens aanduidt (altijd 07).
  • [IDT] de ID van het scherm is (altijd 01).
  • [TYPE] het opdrachttype is:

- 00 = terug naar host (reactie van het LCD-paneel)

- = lezen / actie

•=schrijven

• [WAARDE] de parameterinstelling voor de opdracht is.
• [ANTWOORD] de parameterinstelling voor de opdracht is, bevestigd door het scherm in zijn reactie op een opdracht.
• [ETX] het einde van de opdrachtgegevens aanduidt (altijd 08).
  • [CR] het ASCII Enter-teken is (0x0D).

10.4. VOORBEELDEN VAN OPDRACHTEN EN REACTIES

Hier volgen enkele voorbeelden van seriële opdrachten en hun reacties:

OMSCHRIJVING OPDRACHT NAAR LCD-PANEEL REACTIE VAN LCD-PANEEL
Voeding van LCD-paneel uitschakelen. 07 01 02 50 4F 57 00 08 07 01 00 50 4F 57 00 08
Voeding van LCD-paneel inschakelen. 07 01 02 50 4F 57 01 08 07 01 00 50 4F 57 01 08
Voedingsstatus van LCD-paneel opvragen. 07 01 01 50 4F 57 08	07 01 00 50 4F 57 XX 08(XX = 0 indien uit of 1 indien aan)
Het contrast van het LCD-paneel op 30 instellen (1E hex).	07 01 02 43 4F 4E 1E 08 07 01 00 43 4F 4E 1E 08
De instellingen van het LCD-paneel herstellen. 07 01 02 41 4C 4C 00 08 07 01 00 41 4C 4C 00 08
Serienummer van LCD-paneel opvragen. 07 01 01 53 45 52 08	07 01 00 53 45 52 S(0)...S(12) 08S(0) ...S(12) = het serienummer in ASCII
Firmwareversie van LCD-paneel opvragen. 07 01 01 47 56 45 08	07 01 00 47 56 45 S(0)...S(5) 08S(0) ...S(5) = de firmwareversie in ASCII

10.5. LIJST VAN SERIËLE OPDRACHTEN

Item	Besturing	CMD	Type	Waarde (HEX)	Antwoord (HEX)	Inhoud	CMD (HEX)	Opmer-king
Voedings-regeling en ingangsbron	Aan/uit Besturing	POW	W/R	00	00	Uit (zacht)	50 4F 57	▲
				01	01	Aan (zacht)		▲
	IPC Control	IPC W/R		00	00	Uit	49 50 43
				01	01	Aan
	Ingangsbron	MIN	W/R	00	00	VGA	4D 49 4E
				9	9	HDMI1
				0A	0A	HDMI2
				0D	0D	Displayport
				0E 0E		IPC/OPS
Scherm aanpassen	Scherm aanpassen	BRI W/R	00~64	00~64		Helderheid van achtergrondverlichting	42 52 49
		BRL	W/R	00~64	00~64	Digitaal helderheidsniveau	42 52 4C
		BLC	W/R	00	00	Uit (verlichting)	42 4C 43
				01	01	Aan (verlichting)
		CON	W/R	00~64	00~64	Contrast	43 4F 4E
		HUE	W/R	00~64	00~64	Schakering	48 55 45
		SAT	W/R	00~64	00~64	Verzadiging	53 41 54
		NOR	W/R	00	00	Ruisonderdrukking: Uit	4E 4F 52
				01	01	Ruisonderdrukking: Laag
				02	02 Ruisonderdrukking: Middelhoog
				03	03	Ruisonderdrukking: Hoog
		USR	W/R	00~64	00~64	Rood intensivering (mapping 0~100)	55 53 52
		USG	W/R	00~64	00~64	Groen intensivering (mapping 0~100)	55 53 47
		USB	W/R	00~64	00~64	Blauw intensivering (mapping 0~100)	55 53 42
		UOR	W/R	00~64	00~64	Rood compensatie (mapping 0~100)	55 4F 52
		UOG	W/R	00~64	00~64	Groen compensatie (mapping 0~100)	55 4F 47
		UOB	W/R	00~64	00~64	Blauw compensatie (mapping 0~100)	55 4F 42

▲: Opdracht alleen geldig in de stroombesparende/uit-stand (de instelling ,Uit slaapstand' moet ,VGA, Digitaal, RS-232' zijn).

Item Besturing CMD Type Waarde (HEX) Antwoord (HEX) Inhoud CMD (HEX)
Scherm aanpassen	Scherm aanpassen	COT W/R		00 00 Gebruiker			43 4F 54
				01 01 6500K
				02 02 9300K
				06 06 5000K
				07 07 7500K
		GAC W/R		00 00 Uit (gamma)			47 41 43
				01 01 2.2 (Gamma)
	VGA aanpassen	PHA W/R	00~FF	00~FF		Fase 50 48 41
		CLO	W/R	00~64	00~64	Klok	43 4C 4F
		HOR	R/W	00~64	00~64	Horizontale positie	48 4F 52
		VER	R/W	00~64	00~64	Verticale positie	56 45 52
		ADJ	W	00	00	Automatische instelling	41 44 4A
	Scherpte	SHA	W/R	00~64	00~64	Scherpte	53 48 41
Overige regeling	Schaal	ASP	W/R	00 00		Beeldverhouding hoofdscherm Native (PointToPoint)	41 53 50
				01 01	Volledig scherm (16:9)
				02 02	Zuil (4:3)
				03 03	Brievenbus
				04 04		Autom.
		ZOM	W/R	00~0A	00~0A	Beeldverhouding overscan aanpassen	5A 4F 4D
	Baudrate aanpassen	BRA	W/R	00 00		115200	42 52 41
				01 01 38400
				02 02 19200
				03 03		9600
	Overige regeling	RCU W		00 00	MENU-toets		52 43 55
				01 01	INFO-toets
				02 02	OM-HOOG-toets
				03 03	OM-LAAG-toets
				04 04	LINKS-toets
				05 05	RECHTS-toets
				06 06	ENTER-toets
				07 07	EXIT-toets
				08 08	VGA-toets
				0A	OA HDMI1-toets
				0B 0B	HDMI2-toets
				17 17	SCALING-toets
				18 18	FREEZE-toets
				19 19	MUTE-toets
				1A	1A BRIGHT-toets

Item Besturing CMD Type Waarde (HEX) Antwoord (HEX) Inhoud CMD (HEX)

Overige regeling	Overige regeling	RCU W		1B 1B CONTRAST-toets		52 43 55
				1C 1C AUTO-toets
				1D 1D VOLUME+-toets
				1E 1E VOLUME--toets
				21 21 OPS-toets
		ALL	W	00 00	Alles herstellen	41 4C 4C
				01 01		Alles herstellen behalve communicatie (RS232, LAN)
		KLC W/R		00 00	Toetsen ontgrendelen	4B 4C 43
				01 01	Toetsen vergrendelen
		SER	R		13 bytes	Serienummer lezen
		MNA R		13 bytes	13 bytes 4D 4E 41
		GVE	R		6 bytes	Firmwareversie lezen
		RTV	R		Huidige waarde	RS232-tabelversie lezen
		GVS W		00	[00]+5 byte	Hoofdschalerversie opvragen
				01	[00]+5 byte Sub-mcu-versie opvragen	47 56 53
				02	[00]+5 byte	Netwerkmoduleversie opvragen
	Audio	VOL	W/R	00~64	00~64	Volume
		BAS	W/R	00~14	00~14	Hoge tonen (-10~10)
		TRE	W/R	00~14	00~14	Treble (-10~10)
		BAL	W/R	00~14	00~14	Lage tonen (-10~10)
		INS	W/R	00 00	Interne luidspreker Uit	49 4E 53
			W/R	01 01 Interne luidspreker Aan
		MUT	W/R	00 00 Dempen Uit		4D 55 54
			W/R	01 01	Dempen Aan
	Schema selecteren	SCM	W/R	00 00	Gebruiker	53 43 4D
			W/R	01 01	Sport
			W/R	02 02	Spel
			W/R	03 03	Bioscoop
			W/R	04 04	Helder
	Ecomodus Uit slaapstand	WFS	W/R	00 00	VGA_ONLY instellen	57 46 53
			W/R	01 01		DIGITAAL, RS232, Ethernet instellen
			W/R	02 02	Nooit_in_slaapstand instellen
	RTC	RTY	W/R	00~63	00~63	Realtime jaar instellen
		RTM	W/R	01~0C	01~0C	Realtime maand instellen
		RTD	W/R	01~1F	01~1F	Realtime dag instellen
		RTH	W/R	00~17	00~17	Realtime uur instellen
		RTN	W/R	00~3B	00~3B	Realtime minuut instellen

Item Besturing CMD Type Waarde (HEX) Antwoord (HEX) Inhoud CMD (HEX)
Other Control	RTC	TMS	W/R 00	00 Same Settings On	All (Everyday)		54 4D 53W/R 0
						Same Settings On Work Days (Workday)
			W/R 02	02 User
		AEN	W/R 01	01 Sunday Alarm Enable (Note 14)			41 45 4E
			W/R 02	02 Monday Alarm Enable (Note 14)
			W/R 04	04 Tuesday	Alarm Enable (Note 14)
			W/R 08	08		Wednesday Alarm Enable (Note 14)
			W/R 10	10		Thursday Alarm Enable (Note 14)
			W/R 20	20		Friday Alarm Enable (Note 14)
			W/R 40	40		Saturday Alarm Enable (Note14)
		AEF	W/R 01	01 Sunday	Alarm Disable (Note 14)		41 45 46
			W/R 02	02 Monday	Alarm Disable (Note 14)
			W/R 04	04		Tuesday Alarm Disable (Note14)
			W/R 08	08		Wednesday Alarm Disable (Note14)
			W/R 10	10		Thursday Alarm Disable (Note14)
			W/R 20	20 Friday	Alarm Disable (Note 14)
			W/R 40	40		Saturday Alarm Disable (Note14)
		NNH	W/R	00~17	00~17	Monday On Hour	4E 4E 48
		NNM	W/R	00~3B	00~3B	Monday On Minute	4E 4E 4D
		NFH	W/R	00~17	00~17	Monday Off Hour	4E 46 48
		NFM	W/R	00~3B	00~3B	Monday Off Minute	4E 46 4D
		ENH	W/R	00~17	00~17	Tuesday On Hour	45 4E 48
		ENM	W/R	00~3B	00~3B	Tuesday On Minute	45 4E 4D
		EFH	W/R	00~17	00~17	Tuesday Off Hour	45 46 48
		EFM	W/R	00~3B	00~3B	Tuesday Off Minute	45 46 4D
		DNH	W/R	00~17	00~17	Wednesday On Hour	44 4E 48
		DNM	W/R	00~3B	00~3B	Wednesday On Minute	44 4E 4D
		DFH	W/R	00~17	00~17	Wednesday Off Hour	44 46 48
		DFM	W/R	00~3B	00~3B	Wednesday Off Minute	44 46 4D
		UNH	W/R	00~17	00~17	Thursday On Hour	55 4E 48
		UNM	W/R	00~3B	00~3B	Thursday On Minute	55 4E 4D
		UFH	W/R	00~17	00~17	Thursday Off Hour	55 46 48
		UFM	W/R	00~3B	00~3B	Thursday Off Minute	55 46 4D

Item Besturing CMD Type Waarde (HEX) Antwoord (HEX) Inhoud CMD (HEX)

Other Control	RTC	INH W/R	00~17 00~17	Friday On Hour 49	4E 48
		INM W/R	00~3B 00~3B	Friday On Minute	49 4E 4D
		IFH	W/R	00~17	00~17	Friday Off Hour	49 46 48
		IFM W/R	00~3B 00~3B	Friday Off Minute	49 46 4D
		TNH	W/R 00~17	00~17	Saturday On Hour	54 4E 48
		TNM	W/R 00~3B	00~3B Saturday On Minute		54 4E 4D
		SNH	W/R	00~17	00~17	Sunday On Hour	53 4E 48
		SNM	W/R	00~3B	00~3B	Sunday On Minute	53 4E 4D
		SFH W/R	00~17 00~17	Sunday Off Hour 53 46 48
		SFM	W/R	00~3B	00~3B	Sunday Off Minute	53 46 4D
	Auto Scan	ATS	W/R	00	00	Off	41 54 53
		ATS	W/R	01	01	Main
	IRFM	IRF	W/R	00	00	Off	49 52 46
		IRF	W/R	01	01	On
	Smart Light Control	SLC	W/R	00	00	Off	53 4C 43
		SLC	W/R	01	01	DCR
		SLC W/R		02	02	Light Sensor
	Power LED	LED	W/R	00	00	Off	4C 45 44
		LED W/R		01	01	On
	HDMI EDID	EDH	W/R	00	00	4Kx2K	45 44 48
		EDH	W/R	01	01	1080P
	DisplayPort EDID	EDP	W/R	00	00	4Kx2K	45 44 50
		EDP	W/R	01	01	1080P
	HDMI RGB Color Range	HCR	W/R	00	00	Auto Detect	48 43 52
		HCR	W/R	01	01	Full Range
		HCR	W/R	02	02	Limited Range
	Touch Control	TOC	W/R	00	00	Auto (Read Only)	54 4F 43
		TOC	W/R	01	01	OPS
		TOC	W/R	03	03	External Touch 2
		TOC	W/R	02	02	External Touch 1
OSD Control	Transparency	OST	W/R	00~04	00~04	OSD Transparency	4F 53 54
	H Position	OSH	W/R 00~64	00~64 OSD H Position 4F 53 48
	V Position	OSV	W/R	00~64	00~64	OSD V Position	4F 53 56
	OSD Language	OSL	W/R	00	00	English	4F 53 4C
		OSL	W/R	01	01	French
		OSL	W/R	02	02	German
		OSL	W/R	03	03	Dutch
	OSD Timeout	OSO	W/R	05~3C	05~3C	OSD Timeout(5, 10, 20, 30, 60 sec)	4F 53 4F

Item Besturing CMD Type Waarde (HEX) Antwoord (HEX) Inhoud CMD (HEX)

Ethernet Setup	Network Enable	NWE W/R 00 00 No				4E 57 45
		NWE W/R 01 01 Yes
	Dynamic IP	DIP W/R 00 00	Disable			44 49 50
		DIP W/R 01 01	Enable
	Default	LDS	W 00 00		Load network default settings (It will take about 15 seconds.)	45 44 50
	E-Mail Alert	PSA	W/R 00 00	Off (Power Status Alert)		50 53 41
		PSA	W/R 01 01	On (Power Status Alert)
		SSA	W/R 00 00	Off (Source Status Alert)		53 53 41
		SSA	W/R 01 01	On (Source Status Alert)
		SLA	W/R 00 00	Off (Signal Lost Alert)		53 4C 41
		SLA	W/R 01 01	On (Signal Lost Alert)
	Static IP Settings	IP1	W/R	00~FF	00~FF	Static IP Address 1	49 50 31
		IP2	W/R	00~FF	00~FF	Static IP Address 2	49 50 32
		IP3	W/R	00~FF	00~FF	Static IP Address 3	49 50 33
		IP4	W/R	00~FF	00~FF	Static IP Address 4	49 50 34
		MK1	W/R	00~FF	00~FF	Subnet Mask 1	4D 4B 31
		MK2	W/R	00~FF	00~FF	Subnet Mask 2	4D 4B 32
		MK3	W/R	00~FF	00~FF	Subnet Mask 3	4D 4B 33
		MK4	W/R	00~FF	00~FF	Subnet Mask 4	4D 4B 34
		GW1	W/R	00~FF	00~FF	Gateway 1	47 57 31
		GW2	W/R	00~FF	00~FF	Gateway 2	47 57 32
		GW3	W/R	00~FF	00~FF	Gateway 3	47 57 33
		GW4	W/R	00~FF	00~FF	Gateway 4	47 57 34
		FD1	W/R	00~FF	00~FF	DNS Address 1	46 44 31
		FD2	W/R	00~FF	00~FF	DNS Address 2	46 44 32
		FD3	W/R	00~FF	00~FF	DNS Address 3	46 44 33
		FD4	W/R	00~FF	00~FF	DNS Address 4	46 44 34
		SNS	W	00	00	Save Network Settings	53 4E 53
		MAC	W	00~05	00~FF	Querying MAC ID #0~#5	4D 41 43

11. PROBLEMEN OPLOSSEN

Controleer voor u een reparateur belt het onderstaande schema om te zien of u het probleem kunt verhelpen.

• Voer aanpassingen uit volgens de instructies op pagina 100 - "Bediening" en pagina 108 - "Touch-bediening".
• Als het probleem dat u ervaart hieronder niet wordt beschreven of als u het niet kunt verhelpen, mag u het scherm niet meer gebruiken en dient u een reparateur te bellen of contact op te nemen met uw dealer.

PROBLEEM CONTROLEER HET VOLGENDE
Geen beeldweergave	Controleer dat de stekkers aan beide zijden goed zijn aangeslotenControleer dat de aan/uit-schakelaar op ,—' staatControleer dat de bronapparatuur goed werktControleer dat het ingangssignaal geschikt is voor dit schermControleer de LED
Het beeld is niet gecentreerd Controleer dat het ingangssignaal geschikt is voor dit scherm
The image is not locked correctly Controleer dat het ingangssignaal geschikt is voor dit scherm
De afstandsbediening werkt niet	Controleer dat er nieuwe batterijen in zitten en dat deze goed zijn geplaatstRicht de afstandsbediening altijd op de IR sensor aan de voorkant van dit schermSommige functies zijn niet beschikbaar met dit scherm, zie pagina 99
De kleur van het beeld laat te wensen over	Controleer de beeldinstellingenHerstel de standaardinstellingen van het scherm
Touch-functie werkt niet	Controleer dat de USB-kabel aan beide zijden goed is aangeslotenZet het scherm uit en weer aan, zodat het kan waarmemen of er een nieuwe pc is aangesloten

FCC CFR Titel 47 Deel 15 Subdeel B

ICES-003 Issue 6

CE:

EN 55032

EN 55024

EN 61000-3-2

EN 61000-3-3

UL:

UL 60950-1

CB:

IEC 60950-1

13. BIJLAGE

13.1. AFMETINGEN

De volgende illustratie toont de algemene afmetingen van het scherm:

STX-65650UHD
