LS1040 - Scie à onglet MAKITA - Notice d'utilisation et mode d'emploi gratuit

Marque	MAKITA
Modèle	LS1040
Type de produit	Scie à onglet mixte
Dimensions (L x l x H)	530 mm x 476 mm x 532 mm
Vitesse à vide	4 600 tr/min
Diamètre de la lame	255 mm (10 po)
Alimentation	120 V ~ 15 A, 50/60 Hz
Capacité de coupe (0° onglet, 0° biseau)	90,5 mm x 95 mm
Capacité de coupe (45° onglet, 0° biseau)	90,5 mm x 67 mm
Capacité de coupe (0° onglet, 45° biseau gauche)	69 mm x 130 mm
Capacité de coupe (45° onglet, 45° biseau gauche)	69 mm x 92 mm
Angle de coupe d'onglet	0° à 45° gauche et droite
Angle de coupe en biseau	0° à 45° gauche
Frein électrique	Oui
Protecteur de lame	Relevage automatique avec ressort de rappel
Sac à poussières	Inclus
Poids	Environ 14 kg (estimation)

FOIRE AUX QUESTIONS - LS1040 MAKITA

Quel type de lame utiliser avec la scie MAKITA LS1040 ?

Utilisez une lame de 255 mm (10 pouces) avec un alésage adapté. Makita recommande des lames à dents en acier ou carbure de tungstène pour des coupes précises dans le bois, l'aluminium et autres matériaux non ferreux.

Comment régler l'angle de coupe d'onglet sur la LS1040 ?

Desserrez la poignée, faites tourner le socle rotatif tout en abaissant le levier de verrouillage. Ajustez jusqu'à ce que le pointeur indique l'angle désiré sur l'échelle, puis serrez fermement la poignée.

Comment régler l'angle de coupe en biseau ?

Desserrez le levier à l'arrière de l'outil, inclinez le bras vers la gauche jusqu'à l'angle souhaité (0° à 45°), puis serrez le levier. Assurez-vous que la poignée est complètement relevée pendant le réglage.

Comment changer la lame de la scie ?

Débranchez l'outil. Verrouillez la poignée en position haute avec la broche de blocage. Retirez le couvercle central, puis utilisez la clé à douille pour desserrer le boulon hexagonal (filetage à gauche). Remplacez la lame en respectant le sens de rotation indiqué et resserrez solidement.

Comment utiliser le frein électrique ?

Le frein électrique s'active automatiquement lorsque vous relâchez la gâchette. Si l'outil ne s'arrête pas rapidement, faites-le réparer par un centre Makita. N'utilisez jamais le frein en remplacement du protecteur de lame.

Quelles sont les consignes de sécurité importantes pour la LS1040 ?

Portez toujours des lunettes de protection, maintenez les mains hors de la ligne de coupe, utilisez l'étau pour fixer la pièce, ne forcez pas l'outil, et débranchez-le avant tout changement de lame ou réparation. Respectez les consignes du manuel.

Comment entretenir le protecteur de lame ?

Nettoyez le protecteur transparent avec un chiffon humide (pas de solvants). Si très sale, desserrez le boulon hexagonal, soulevez le protecteur et le couvercle central pour un nettoyage complet. Ne modifiez jamais le ressort ou le protecteur.

Quels accessoires sont disponibles pour la LS1040 ?

Accessoires optionnels : étau horizontal et vertical, jeu de butées pour moulures couronnées, plaque de fixation, support-tige, sac à poussières, lames supplémentaires. Utilisez uniquement des accessoires recommandés par Makita.

Comment effectuer une coupe en biseau à gauche ?

Inclinez la lame à l'angle souhaité, placez le garde auxiliaire sur la position gauche, fixez la pièce avec l'étau. Abaissez doucement la poignée en appliquant une pression parallèle à la lame. Après la coupe, attendez l'arrêt complet de la lame avant de relever.

Comment transporter la scie en toute sécurité ?

Débranchez l'outil. Réglez la lame à 0° biseau et le socle rotatif à l'angle d'onglet maximal gauche. Abaissez complètement la poignée et verrouillez-la avec la broche de blocage. Transportez par la poignée prévue à cet effet.

MODE D'EMPLOI LS1040 MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIÉURE.

ADVERTENCIA:

Capacités de coupe maximales (Hauteur x Largeur)

Angle de coupe en biseau	Angle de coupe d'onglet
	0°	45° (gauche et droite)
0°	90.5 mm x 95 mm	90.5 mm x 67 mm
	(3-9/16" x 3-3/4")	(3-9/16" x 2-5/8")
	69 mm x 130 mm	69 mm x 92 mm
	(2-3/4" x 5-1/8")	(2-3/4" x 3-5/8")
45° (Gauge)	48 mm x 95 mm	48 mm x 67 mm
	(1-7/8" x 3-3/4")	(1-7/8" x 2-5/8")
	35 mm x 130 mm	35 mm x 92 mm
	(1-3/8" x 5-1/8")	(1-3/8" x 3-5/8")

Vitesse à vide (T/MIN) 4,600/min.

Dimensions (L x L x H) 530 mm x 476 mm x 532 mm

(20 - 27 / 32^ × 18 - 23 / 32^ × 20 - 15 / 16^ )

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

USA007-2

1. VOUS DEVEZ CONNAITRE VOTRE OUTIL ÉLECTRIQUE. Lisez attentivement le manuel d'instructions. Familiarisez-vous avec les applications et limites de l'outil, ainsi qu'avec les risques potentiels qui lui sont spécifiques.
2. MAINTENEZ LES PROTECEURS EN PLACE et en bon état de fonctionnement.
3. RETIREZ LES CLÉS DE RÉGLAGE ET LES CLÉS. Prenez l'habitude de vous assurer que les clés et clés de réglage ont été retirées de l'outil avant de le mettre sous tension.
4. MAINTENEZ L'AIRE DE TRAVAIL PROPRE. Les aires de travail et les établissements encombrés ouvrent la porte aux accidents.
5. EVITEZ L'UTILISATION DANS UN ENVIRONNEMENT DANGEREUX. N'utilIZE pas les outils ELECTriques dans les endroits humides

ou mouillés, et ne les exposez pas à la pluie. Maintenez un éclairage adéquat dans l'aire de travail. N'utilisez pas l'outil en présence de liquides ou gaz inflammables.

1. MAINTENEZ LES ENFANTS À L'ÉCART. Toute autre personne que l'utilisateur de l'outil doit se tenir à une distance sûre de l'aire de travail.
2. FAITES EN SORTTE QUE L'ATELIER SOIT SANS DANGER POUR LES ENFANTS, en y posant des cadenas, un interrupteur principal, ou en retardant des équipements leurs clés de démarrage.
3. NE FORCEZ PAS L'OUTIL. Il effectuera un travail de toute valeur qualité et plus sûr s'il est utilisé au régime pour lequel il a été concu.
4. UTILISEZ LE BON OUTFIL. Ne forcez pas un outil ou accessoire à effectuer un travail pour lequel il n'a pas été conçu.
5. PORTEZ DES VÉTEMENTS ADEQUATS. Ne portez ni vêtements ni gants amples, ni cravate, anneaux, bracelets ou autres bijoux susceptibles d'être happés par les pièces mobiles de l'outil. Le port de chaussures antidérapantes est recommandé. Portez un filtre de protection pour envelopper les cheveux longs.
6. PORTEZ TOUJOURS DES LUNETTES DE PROTECTION. Si le travail de coupe dégage de la poussière, portez également un écran facial ou

un masque antipoussières. Les lunettes ordinaires ne sont munies que de lentilles résistantes aux chocs; elles ne constituent PAS des lunettes de protection.

1. FIXEZ BIEN LA PIECE. Lorsque cela est possible, fixez la pièce à travailler à l'aide de dispositifs de serrage ou d'un étau. Cela est plus sûr que l'utilisation de la main et libère les deux mains pour le maniement de l'outil.
2. MAINTENEZ UNE BONNE POSITION. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps.
3. PRENEZ SOIN DES OUTILS. Maintenez les outils bien aiguisés et propres pour assurer une performance sécuritaire et optimale. Suivez les instructions de lubrification et de changement des accessoires.
4. DEBRANCHEZ LES OUTILS avant tout travail de réparation ou avant de changer les accessoires tels que lames, embouts/forets/fraises et couteaux.
5. RÉDUISEZ LES RISQUES DE MISE EN MARCHE ACCIDENTELLE. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil.
6. UTILISEZ LES ACCESSOIRES RECOMMANDÉS. Consultez le manuel de l'utilisateur pour savoir quels sont les accessoires recommandés. L'utilisation d'accessoires non ajustés peut composer un risque de blessure.
7. NE VOUS APPUYEZ JAMAIS SUR L'OUTIL. Une blessure grave peut survenir si l'outil bascule ou si vous touchez accidentellement l'outil tranchant.
8. VÉRIFIÉZ S'IL Y A DES PIECES ENDOMMAGEES. Avant d'utiliser l'outil, tout protecteur ou dispositif endommagé doit être vérifié soigneusement afin de s'assurer qu'il fonctionne correctement et peut remplir la fonction pour laquelle il est conçu. Vérifiez si les pièces mobiles sont bien alignées et bien fixées, vérifiez la présence de pièces brisées, vérifiez cteur ou tout autre dispositif endommagé doit être correctement réparé ou remplacé.
9. SENS D'ALIMENTATION. N'alimentez la lame ou l'outil tranchant avec la pièce à travailler que dans le sens opposé à celui de la progression de la lame ou de l'outil tranchant.
10. NE LAISSEZ JAMAIS SANS SURVEILLANCE UN OUTIL EN MARCHE. COUPEZ LE CONTACT. Attendez que l'outil se soit complètement arrêté avant de le quitter.
11. PIEÇES DE RECHANGE. Seules des pièces de rechange identiques doivent être utilisées lors des réparations.
12. FICHES POLARISÉES. Pour réduire les risques de choc électrique, cet appareil est muni d'une fiche polarisée (une des broches est plus large que l'autre). Cette fiche ne peut être insérée dans une prise polarisée que dans un seul sens. Si la fiche ne s'insère pas à fond dans la prise, insérez-la en sens inverse. Si elle ne s'insère toujours pas à fond, contactez un technicien qualifié pour faire installer une prise appropriée. N'apportez aucune modification à la fiche.

MISE EN GARDE RELATIVE À LA TENSION: Avant de brancher l'outil sur une source d'alimentation (prise ou autre dispositif), assurez-vous que la tension du circuit correspond à celle qui est spécifiée sur la plaque signalétique de l'outil. L'utilisation d'une source d'alimentation dont la tension est supérieure à celle spécifiée pour l'outil peut entraîner l'utilisateur à une GRAVE BLESSURE et endommager l'outil. En cas de doute, NE BRANCHEZ PAS L'OUTIL. L'utilisation d'une source d'alimentation dont la tension est inférieure à la valeur indiquée sur la plaque signalétique endommagera le moteur.

UTILISEZ UN CORDON PROLONGATEUR ADEQUAT. Assurez-vous que le cordon prolongateur est en bon état. Lors de l'utilisation d'un cordon prolongateur, utilisez sans faute un cordon assez gros pour conduire le courant que le produit nécessite. Un cordon trop petit provoquera une baisse de tension de secteur, resulting en une perte de puissance et une surchauffe. Le Tableau 1 indique la dimension appropriée de cordon selon sa longueur et selon l'intensité nominale indiquée sur la plaque signalétique. En cas de doute sur un cordon donné, utilisez le cordon suivant (plus gros). Plus le nombre de gabarit indiqué est petit, plus le cordon est gros.

Tableau 1. Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120 V	25 ft.	50 ft.	100 ft.	150 ft.
Plus de	Pas plus de	Calibre américain des fils
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommendé

Régles de sécurité supplementaires

USB037-2

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la scie à chariot mixte. L'utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.

1. Portez des lunettes de protection.
2. Maintenez les mains hors de la ligne de coupe de la lame. Évitez tout contact avec la lame lorsqu'elle continue de tourner après la mise hors tension de l'outil. Elle peut alors quand même causer de graves blessures.
3. N'utilisez jamais la scie lorsque les protecteurs ne sont pas bien en place. Vérifiez le bon fonctionnement du protecteur de lame avant chaque utilisation. N'utilisez pas la scie si le protecteur de lame ne se déplace pas librement et ne recouvre pas la lame instantanément. N'immobilisez jamais le protecteur de lame en position ouverte.
4. N'effectuez aucune opération en tenant la pièce uniquement avec la main. La pièce doit être fixée fermement contre le socle rotatif et le garde de guidage avec un étau lors de toutes les opérations. N'utilisez jamais la main pour immobiliser la pièce.
5. N'approchez jamais les mains de la lame.
6. Éteignez l'outil et attendez l'arrêt de la lame avant de déplacer la pierre ou de modifier les réglages.
7. Débranche l'outil avant le changement de lame ou la réparation.
8. Avant de transporter l'outil, immobilisez d'abord toutes ses pièces mobiles.
9. N'utilisez pas l'outil en présence de liquides ou gaz inflammables.
10. Avant l'utilisation, vérifiez toujours soigneusement l'absence de fissures ou de dommages sur la lame. Veuillez replacer immédiatement toute lame fissurée ou endommagée. Les dépôts de colle et les copeaux de bois qui se solidifient sur les lames ralentissent la scie et entraînent une augmentation des risques de choc en retour. Pour nettoyer la lame, retirez-la d'abord de l'outil, puis utilisez un décapant, de l'eau chaude ou du kerosène pour retirer la colle et les

copeaux. N'utilisez jamais d'essence pour nettoyer la lame.

1. N'utilise que les flasques spécifiés pour cet outil.
2. Prenez garde d'endommager l'arbre, les flasques (tout particulièrement leur surface d'installation) ou le boulon. L'endommagement de ces pièces peut causer une cassure de la lame.
3. Assurez-vous que le socle rotatif est bien immobilisé, de sorte qu'il ne bouge pas pendant le travail de coupe. Fixez la scie à une surface de travail ou à un établi stable au moyen des orifices de la base. N'utilisez JAMAIS l'outil si vous vous trouvez dans une position qui n'assure pas une pleine liberté de mouvement.
4. Pour votre sécurité, retirez les copeaux et autres petites pièces présentes sur la table avant de commencer le travail.
5. Évitez les clous. Avant de travailler votre pièce, inspectez-la et retirez-en tous les clous.
6. Assurez-vous que le verrou de l'arbre est dégagé avant de mettre l'interrupteur sous tension.
7. Assurez-vous que la lame n'entre pas en contact avec le socle rotatif lorsqu'elle se trouve sur sa position la plus basse.
8. Tenez fermement la poignée. Gardez à l'esprit que la scie se déplace légèrement vers le haut ou le bas au démarrage et à l'arrêt.
9. Assurez-vous que la lame n'entre pas en contact avec la pièce avant de mettre l'outil sous tension.
10. Avant d'utiliser l'outil sur la pièce, laissez-le tourner à vide un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la lame n'est pas bien installée ou est mal équilibrée.
11. Attendez que la lame atteigne sa pleine vitesse avant de procéder à la coupe.
12. Cessez immédiatement l'utilisation si vous notez une quelconque anomalie.
13. N'essayez pas de verrouiller la gachette en position de marche.
14. Demeurez attentif en tout temps, et tout particulièrement lors des travaux répétitifs et monotones. Ne vous laissez pas emporter par un sentiment de sécurité trompeur. Les lames ne pardonnent pas.
15. N'utilisez que les accessoires recommandés dans le présent manuel d'instructions. L'utilisation d'accessoires inappropriés, tels que des disques abrasifs, peut entraîner une blessure.

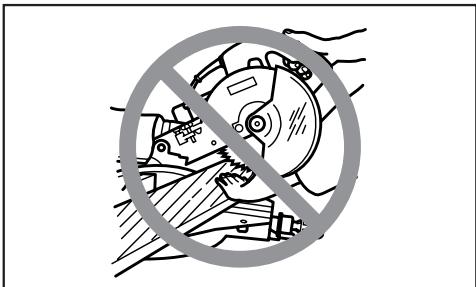

16. Ne tenez JAMAIS la pièce du côté droit de la scie avec la main gauche, et vice versa. Cela

s'appelle une coupe à bras croisé et expose l'utilisateur à un RISQUE DE BLESSURE, tel qu'indiqué sur l'illustration. Utiliser TOUJOURS un état pour immobiliser la piece.

1. Ne maltraitez pas le cordon. Ne tirez jamais directement sur le cordon pour le débrancher de la prise. Maintenez le cordon à l'écart de la chaleur, de l'huile, de l'eau et des objets tranchants.
2. N’empilez JAMAIS plusieurs pièces sur la table de travail pour accélérer le travail de coupe. Coupez les pièces une à la fois.
3. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter qu'ils n'entrent en contact avec la peau. Conformez-vous aux consignes de sécurité du fabricant.

Avertissement:

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

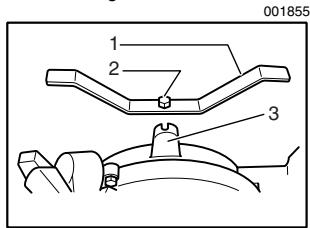

Installation de la plaque auxiliaire

Installez la plaque auxiliaire en utilisant l'entaille pratiquée dans la base de l'utils, puis fixez-la avec le boulon hexagonal.

1. Plaque auxiliaire
2. Boulon hexagonal
3. Base

001832

1. Plaque auxiliaire
2. Base
3. Boulon hexagonal
4. Écrou

Montage du banc

À sa sortie d'usine, la poignée de cet outil est verrouillée en position basse par la broche de blocage. Pour dégager la broche de blocage, abaissez légèrement la poignée et tirez sur la broche.

001792

1. Broche de blocage

Cet outil doit être fixé à une surface plane et stable au moyen de boulons insérés dans les orifices prévus à cet effet sur la base de l'outil. Cela aidera à prévenir les risques de basculement et de blessure.

001856

1. Boulon

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

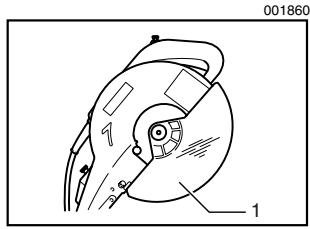

Protecteur de lame Protecteur de lame

Le protecteur de lame s’élève automatiquement lors de l’abaissement de la poignée. Le protecteur étant équipé d’un ressort de rappel, il retourne à sa position initiale lorsque la coupe est terminée et que la poignée est relevée. NE JAMAIS MODIFIER OU RETIRER LE PROTECTEUR DE LAME OU SON RESSORT.

Pour votre propre sécurité, maintenez toujours le protecteur de lame en bonne condition. Tout fonctionnement irrégulier du protecteur de lame doit être corrigé immédiatement. Assurez-vous que le mécanisme de rappel du protecteur fonctionne correctement. NE JAMAIS UTILISER L'OUTIL SI LE PROTECTEUR DE LAME OU LE RESSORT EST ENDOMMAGE, DÉFECTUEUX OU RETIRE. CELA EST EXTREMEMENT DANGEREUX ET PEUT CAUSER UNE GRAVE BLESSURE.

Si le protecteur de lame transparent devient sale ou si la sciure de bois y adhère au point que la lame et/ou la pièce ne soient plus bien visible, débranchez la scie et nettoyez soigneusement le protecteur avec un chiffon humide. N'utilisez pas de solvants ni de détergents à base d'essence sur le protecteur en plastique.

Lorsque le protecteur est très sale et qu’il n’est plus possible de voir à travers, utilisez la clé à douille fournie pour desserrer le boulon hexagonal qui retient le couvercle central. Desserrer le boulon hexagonal en le faisant tourner dans le sens inverse des aiguilles d’une montre, puis soulevez le protecteur de lame et le couvercle central. Le nettoyage du protecteur de lame peut être effectué de manière plus complète et efficace lorsqu’il se trouve dans cette position. Une fois le nettoyage terminé, effectuez la procédure ci-dessus en sens inverse et fixez le boulon. Ne retirez pas le ressort du protecteur de lame. Lorsque le protecteur se décolore avec le temps ou sous l’effet des rayons ultraviolets, contactez un centre de service après-vente Makita pour vous procurer un nouveau protecteur. NE PAS MODIFIER OU RETIRER LE PROTECTEUR.

001782 1. Protecteur de lame

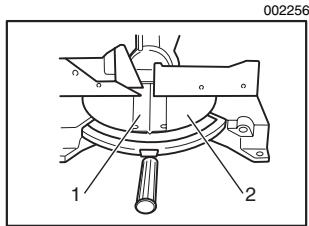

Plateau de découpe

1. Plateau de découpe
2. Socle rotatif

Le socle rotatif de cet outil est équipé d'un plateau de découpe pour réduire la déchirure du côté extérieur de la coupe. Si une rainure n'a pas été pratiquée dans le plateau de découpe en usine, vous devez pratiquer cette rainure avant d'utiliser l'outil pour couper une pièce. Mettez l'outil sous tension et abaissez doucement la lame pour pratiquer la rainure dans le plateau de découpe.

Maintien de la capacité de coupe maximale

Cet outil est réglé en usine pour offrir une capacité de coupe maximale avec une lame de 255mm (10").

Lorsque vous posez une nouvelle lame, vérifiez toujours la position limite inférieure de la lame, et régalez-la comme suit au besoin :

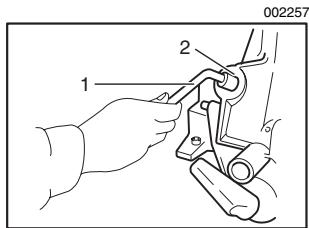

Débranche d'abord l'outil. Abaissez complètement la poignée. Utilisez la clé à douille pour tourner le boulon de réglage jusqu'à ce que le bord de la lame se rende légèrement sous la face supérieure du socle rotatif, au point de rencontre entre la face avant du garde de guidage et la face supérieure du socle rotatif.

1. Clé à douille
2. Boulon de réglage

Débranchez l'outil et faites tourner la lame manuellement en maintenant la poignée en position parfaitement abaissée, pour être sûr que la lame n’entre en contact avec aucune partie de la base inférieure. Au besoin, effectuez un léger réajustement.

1. Face supérieure du socle rotatif
2. Bord de la lame
3. Garde de guidage

Attention:

• Après avoir posé une nouvelle lame, assurez-vous toujours qu'elle n'entre en contact avec aucune partie de la base inférieure lorsque la poignée est complètement abaisée. Débranchez toujours l'outil avant d'effectuer cette opération.

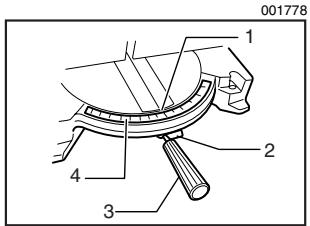

Réglage de l'angle de coupe d'onglet

1. Pointeur
2. Levier de verrouillage
3. Poignée
4. Échelle de coupe d'onglet

Desserrez la poignée en la tournant dans le sens inverse des aiguilles d'une montre. Faites tourner le socle rotatif tout en abaissant le levier de verrouillage. Après avoir déplacé la poignée sur la position où le pointeur indique l'angle désiré sur l'échelle de coupe d'onglet, serrez fermement la poignée dans le sens des aiguilles d'une montre.

Attention:

Assurez-vous de soulever complètement la poignée lorsque vous faites tourner le socle rotatif. - Après avoir modifié l'angle de coupe d'onglet, fixez toujours le socle rotatif en serrant à fond la poignée.

Réglage de l'angle de coupe en biseau

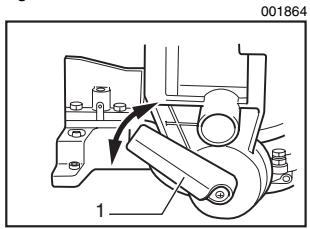

Pour ajuster l'angle de coupe en biseau, desserrez le levier à l'arrière de l'outil dans le sens inverse des aiguilles d'une montre.

1. Levier

Poussez la poignée vers la gauche pour incliner la lame jusqu'à ce que le pointeur indique l'angle désiré sur l'échelle de coupe en biseau. Serrez ensuite le levier fermement dans le sens des aiguilles d'une montre pour fixer le bras.

001865

1. Levier
2. Échelle de coupe en biseau
3. Pointeur

Attention:

Assurez-vous de soulever complètement la poignée lorsque vous inclinez la lame. - À pros avoir modifié l'angle de coupe en biseau, fixez toujours le bras en serrant le levier dans le sens des aiguilles d'une montre.

Attention:

• Avant de brancher l'outil, assurez-vous toujours que la gâchette fonctionne correctement et revient en position d'arrêt une fois relâchée. Lorsque vous avez terminé d'utiliser l'outil, retirez le bouton de sécurité et rangez-le dans un endroit sûr. Cela évitera l'utilisation de l'outil sans autorisation.
• N'appuyez pas fortement sur la gâchette sans avoir d'abord enfoncé le bouton de sécurité. Vous risqueriez de briser la gâchette.

001862

1. Bouton de sécurité
2. Gachette

Un bouton de sécurité est fourni pour prévenir la pression accidentelle sur la gachette. Pour faire démarrer l'outil, appuyez sur le bouton de sécurité puis sur la gachette. Pour l'arrêter, relâchez la gachette.

Avertissement:

• NE JAMAIS utiliser un outil dont la gâchette ne fonctionne pas parfaitement. Tout outil dont la gâchette est inopérante est EXTRÉMEMENT DANGEREUX et doit faire l'objet d'une réparation avant d'être à nouveau utilisé. Pour assurer votre sécurité, cet outil est équipé d'un bouton de sécurité qui prévient le démarriage de l'outil par inadvertence. NE JAMAIS utiliser l'outil s'il se met en marche sur simple pression de la gâchette alors que vous n'avez pas appuyé sur le

bouton de sécurité. Retournez alors l'outil à un centre de service après-vente Makita pour le faire réparer AVANT d'en poursuivre l'utilisation.

• Le bouton de sécurité ne doit JAMAIS être immobilisé avec de la bande adhésive ou modifié.

Frein électrique

Cet outil est équipé d'un frein à lame électrique. Si à plusieurs reprises l'outil ne s'arrête pas rapidement après le relachement de la gachette, faites-le réparer dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en remplacement du protecteur de lame. N'UTILISEZ JAMAIS L'OUTIL LORSQUE LE PROTECTEUR DE LAME NE FONCTIONNE PAS. CELA COMPORTER DES RISQUES DE BLESSURE GRAVE.

Attention:

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranche.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant de poser ou de retirer la lame. Utilisez exclusivement la clé à douille Makita fournie pour poser ou retirer la lame. Sinon, le boulon hexagonal risque d'être trop ou pas assez serré. Cela peut entraîner une blessure.

Verrouillez la poignée en position élevée en y poussant la broche de blocage.

Broche de blocage

Pour retirer la lame, utiliser la clé à douille pour desserrer le boulon hexagonal qui retient le couvercle central, en tournant dans le sens inverse des aiguilles d'une montre. Soulevez le protecteur de lame et le couvercle central.

001858

1. Couvercle central
2. Clé à douille
3. Boulon hexagonal
4. Protecteur de lame

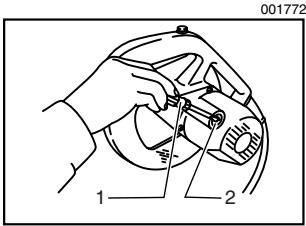

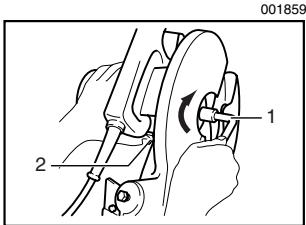

Appuyez sur le blocage de l'arbre pour verrouiller l'arbre, et utilisez la clé à douille pour desserrer le boulon hexagonal dans le sens des aiguilles d'une montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

1. Clé à douille
2. Blocage de l'arbre

Pour installer la lame, montez-la soigneusement sur l'axe en vous assurant que le sens indiqué par la flèche sur la surface de la lame correspond à celui de la flèche du carter de lame.

Installez le flasque extérieur et le boulon hexagonal, puis, à l'aide de la clé à douille, serrez à fond le boulon hexagonal (filetage à gauche) en le tournant vers la gauche tout en appuyant sur le blocage de l'arbre.

001786

1. Boulon hexagonal
2. Flanc extérieur
3. Lame de scie
4. Flaque intérieure
5. Arbre

001787

1. Porte-lame
2. Flèche
3. Lame de scie
4. Flèche

Remettez le protecteur de lame et le couvercle central en position initiale. Serrez ensuite le boulon hexagonal dans le sens des aiguilles d'une montre pour fixer le couvercle central. Tirez sur la broche de blocage pour dégager la poignée de la position élevée. Abaissez la poignée pour vous assurer que le protecteur de lame se déplace ajustement. Avant de procéder à la coupe, assurez-vous que le blocage de l'arbre n'est pas engagé sur l'arbre.

Sac à poussières

1. Buse de poussière
2. Sac à poussière
3. Fermeture

L'utilisation du sac à poussières permet d'effectuer des coupes en toute propriété et facilite la collecte des poussières. Pour fixer le sac à poussières, insérez-le dans le raccord à poussières.

Lorsque le sac à poussières est environ à moitié plein, rétirez-le de l'outil et tirez sur l'agrafe. Videz le sac à poussières, en le tapant légèrement pour défaire les particules qui adhérent à sa surface intérieure et risqueraient de faire obstacle à la collecte des poussières par la suite.

• Vous pourrez effectuer un travail plus efficace et plus propre si vous raccordez un aspirateur à votre scie.

Immobilisation de la pièce

Il est très important de tous les jours immobiliser la pièce de manière adéquate et ferme avec l'etu. Sinon, vous risquez d'endommager l'util et/ou de détruire la pièce. CELA COMPORTE EGALEMENT UN RISQUE DE BLESSURE. De plus, après la coupe, NE PAS soulever la lame avant qu'elle ne se soit complètement arrêtée.

Attention:

• Lorsque vous coupez des pièces longues, utilisez des supports aussi hauts que le niveau de la surface supérieure du socle rotatif. Ne vous contentez pas d'un étau vertical et/ou d'un étau horizontal pour immobiliser la pièce.

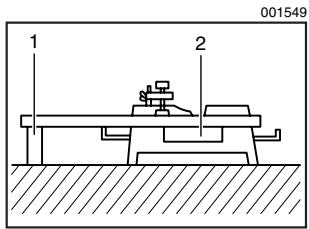

Les matériaux minces ont tendance à s'affaisser. Supportez la pièce sur toute sa longueur, pour éviter que la lame ne se coince et provoque un éventuel CHOC EN RETOUR.

1. Support 2. Socle rotatif

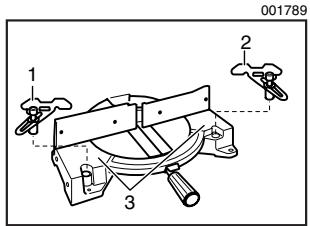

Garde auxiliaire 1. Garde auxiliaire

Cet outil est muni d'un garde auxiliaire. Celle-ci doit être placée de la façon indiquée sur la figure.

Il doit toutes être placé sur la position de gauche lors des coupes en biseau du côté gauche, tel qu'indiqué sur la figure.

Attention:

• Lorsque vous effectuez des coupes en biseau sur la gauche, faites basculer le garde sur la position gauche, tel qu'indiqué sur l'illustration. Sinon, il enta en contact avec la lame ou une partie de l'outil, risquant de blesser gravement l'utilisateur.

1. Garde auxiliaire

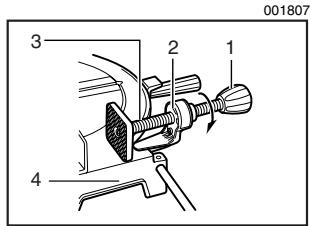

Étau vertical 1. Bras de l'étau 2. Tige de l'étau 3. Garde de guidage 4. Support 5. Ensemble support 6. Bouton de l'étau 7. Vis

L'étau vertical peut être installé sur l'une ou l'autre de deux positions, du côté gauche ou droit du garde de guidage ou de l'ensemble support (accessoire en option). Insérez la tige de l'étau dans l'orifice du garde de guidage ou de l'ensemble de support, et serrez la vis pour fixer la tige de l'étau.

Positionnez le bras de l'étau selon l'épaisseur et la forme de la pièce, et fixez le bras de l'étau en serrant la vis. Si la vis qui retient le bras de l'étau entre en contact avec le garde de guidage, installez-la de l'autre côté du bras de l'étau. Assurez-vous qu'aucune partie de l'outil n'entre en contact avec l'étau lorsqu vous abaissez la poignée jusqu'au bout. Si une partie quelconque entre en contact avec l'étau, modifiez la position de ce dernier.

Appuyez la pièce bien à plat contre le garde de guidage et tournez le socle rotatif. Placez la pièce sur la position de coupe désirée et immobilisez-la fermement en serrant le bouton de l'étau.

Attention:

• La pièce doit être fixée fermement contre le socle rotatif et le guide de guidage avec l'étau pendant toutes les opérations.

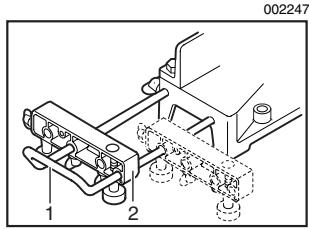

Étau horizontal (Accessoire en option)

1. Bouton de l'étau
2. Saillie
3. Arbre de l'êta
4. Base

L'êtau horizontal peut être installé sur l'une ou l'autre de deux positions, du côté gauche ou droit de la base. Lorsque vous effectuez des coupes d'onglet de ou plus, installez l'êtau horizontal du côté opposé au sens où doit être tourné le socle rotatif.

Quand vous tournez la poignée de l'êta vers la gauche, la vis se libère et la tige de l'êta peut être déplacée rapidement d'avant en arrière. La vis s'immobilise si vous tournez la poignée de l'êta vers la droite. Pour serrer la pièce, tournez doucement la poignée de l'êta vers la droite jusqu'à ce que la saillie atteigne sa position supérieure, puis serrez à fond. Si vous tournez la poignée de l'êta en force ou tirez dessus en la tournant vers la droite, la saillie risque de s'arrêter à mi-course. Dans ce cas, tournez la poignée de l'êta dans le sens inverse des aiguilles d'une montre jusqu'à ce que la vis soit libérée, puis tournez-la à nouveau dans le sens des aiguilles d'une montre, doucement.

L'étau horizontal peut immobiliser une pièce d'une largeur maximale de 130mm (5-1/8").

Attention:

• Ne serrez la pièce que lorsque la saillie se trouve sur sa position la plus élevée. Sinon, la pièce risque

de ne pas être bien immobilisée. Cela risque d'entraîner la projection de la pièce, d'endommager la lame ou de provoquer une perte de contrôle de l'outil dont peut résulter une BLESSURE.

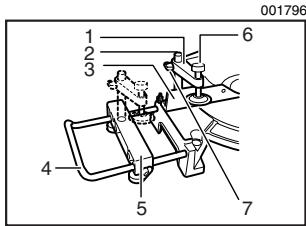

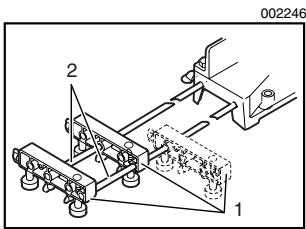

Supports et ensemble de support (accessoires en option)

Les supports et l'ensemble de support peuvent être installés d'un côté ou de l'autre et offrent un moyen pratique de supporter les pièces horizontalement. Installez-les de la façon indiquée sur l'illustration. Serrez ensuite les vis fermement pour immobiliser les supports et l'ensemble de support.

Lorsque vous coupez de longues pièces, utilisez l'ensemble de support-tige (accessoire en option). Il se compose de deux ensembles de support et de deux tiges numéro 12.

• Maintenez toujours les longues pièces au même niveau que la surface supérieure du socle rotatif pour obtenir des coupes de précision et pour prévenir toute perte de contrôle dangereuse de l'outil.

Attention:

• Avant l'utilisation, assurez-vous d'avoir dégagé la poignée de la position basse en tirant sur la broche de blocage. Assurez-vous que la lame n'entre pas en contact avec la pierce ou tout autre objet avant de mettre le contact.
• Pendant la coupe, n'appliquez pas une pression excessive sur la poignée. L'application d'une trop

grande force peut entraîner une surcharge du moteur et/ou réduire la capacité de coupe. Abaissez la poignée en ne lui appliquant que la force nécessaire pour une coupe en douceur et sans décélération excessive de la lame. - Abaissez doucement la poignée pour effectuer la coupe. Si la poignée est abaissée avec force ou si une force latérale lui est appliquée, la lame vibrera et laissera une marque (trace de scie) dans la pièce, et la précision de la coupe sera affectée.

001788

1. Coupe sous presse 001868

Immobilisez la pièce avec l'étau. Mettez l'outil sous tension alors que la lame n’entre en contact avec aucune surface, et attendez qu’elle ait atteint sa pleine vitesse avant de l’abaisser. Abaissez ensuite doucement la poignée jusqu’à la position la plus BASSE pour effectuer la coupe de la pièce. Une fois la coupe terminée, mettez l’outil hors tension et ATTENDEZ L’ARRÉT COMPLET DE LA LAME avant de remettre la lame sur sa position la plus élevée.

2. Coupe d'onglet

Référez-vous à la section précédente intitulée "Réglage de l'angle de coupe d'onglet."

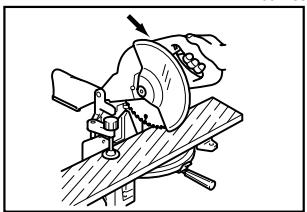

3. Coupe en biseau

Desserrez le levier et inclinez la lame pour régler l'angle de coupe en biseau (référez-vous à la section précédente intitulée "Réglage de l'angle de coupe en biseau"). Assurez-vous d'avoir resserré fermement le levier pour fixer de manière sure l'angle de coupe en biseau sélectionné. Immobilisez la pièce avec un étau. Mettez l'outil sous tension alors que la lame n'entre en contact avec aucune surface, et attendez qu'elle ait atteint sa pleine vitesse. Abaissez ensuite doucement la poignée sur la position la plus BASSE tout en appliquant une pression parallèle à la lame. Une

Une fois la coupe terminée, mettez l'outil hors tension et ATTENDEZ L'ARRÉT COMPLET DE LA LAME avant de remettre la lame sur sa position la plus élevée.

Attention:

Assurez-vous toujours que la lame s'abaisse dans le sens du biseau lors d'une coupe en biseau. Maintenez les mains hors de la ligne de coupe de la lame. - Lors d'une coupe en biseau, il peut arriver que la pièce coupée vienne s'appuyer contre le côté de la lame. Si la lame est soulevée alors qu'elle tourne encore, il se peut que la pièce soit saisie par la lame et que cela provoque une dangereuse projection de fragments. La lame doit être soulevée UNIQUEMENT après s'être complètement arrêtée. - Lorsque vous abaissez la poignée, appliquez une pression parallèle à la lame. Si la pression n'est pas appliquée de manière parallèle à la lame pendant la coupe, il se peut que l'angle de coupe dérive, affectant la précision de la coupe. - Lors des coupes en biseau du côté gauche, placez toujours le garde auxiliaire sur la position de gauche.

4. Coupe mixte

La coupe mixte consiste à appliquer un angle de coupe en biseau simultanément à l'exécution d'une coupe d'onglet sur une pièce. La coupe mixte peut être effectuée sur les angles indiqués dans le tableau.

006366

Angle de coupe en biseau	Angle de coupe d'onglet
45°	gauche et droite 0° - 45°

Pour effectuer une coupe mixte, référez-vous aux explications des sections "Coupe de petites pièces", "Coupe d'onglet" ou "Coupe en biseau".

5. Coupe de moulures couronnées et concaves

Les moulures couronnées et concaves peuvent être coupées avec une scie d'onglet combinée, en les déposant à plat sur le socle rotatif.

Il existe deux types communs de moulures couronnées et un type de moulure concave, à savoir : les moulures couronnées pour angles de murs respectifs de 52 / 38° et les moulures concaves pour angle de mur de. Voir les illustrations.

1. Moulure

couronnée du type 52 / 38°

1. Moulure

couronnée du type

1. Moulure

concave du type

Il existe des joints de moulures couronnées et concaves qui s'adaptent aux coins "intérieurs" de ((1) et (2) sur la Fig. A), et aux coins "extérieurs" de ((3) et (4) sur la Fig. A).

1. Coin interieur
2. Coin extérieur

1. Coin interieur
2. Coin extérieur

Mesure

Mesurez la longueur du mur et ajustez la pièce sur l'établi pour couper à la longueur désirée le bord qui entrera en contact avec le mur. Assurez-vous toujours que la longueur de la pièce coupée à l'arrière de la pièce correspond à celle du mur. Ajustez la longueur de coupe selon l'angle de coupe. Vérifiez toujours les angles de coupe de la scie en effectuant des tests sur quelques morceaux.

Lorsque vous coupe des moulures couronnées et concaves, réglez l'angle de coupe en biseau et l'angle de coupe d'onglet tel qu'indiqué dans le tableau (A) et placez les moulures sur la face supérieure de la base de la scie, tel qu'indiqué dans la tableau (B).

006361

Tableau (A)

	Position de moulure sur la Fig. A	Angle de coupe en biseau		Angle de coupe d'onglet
		Type 52/38°	Type 45°	Type 52/38°	Type 45°
Pour coin interieur	(1)	Gaugue 33.9°	Gaugue 30°	Droite 31.6°	Droite 35.3°
	(2)			Gaugue 31.6°	Gaugue 35.3°
Pour coin extérieur	(3)
	(4)			Droite 31.6°	Droite 35.3°

006362

Tableau (B)

	Position de moulure sur la Fig. A	Bord de moulure contre le garde de guidance	Pièce terminée
Pour coin intérieur	(1)	Le bord de contact avec le plafond doit être contre le garde de guidance.	La pièce terminée sera du côte Gauche de la lame.
	(2)	Le bord de contact avec le mur doit être contre le garde de guidance.
Pour coin extérieur	(3)		Le bord de contact avec le plafond doit être contre le garde de guidance.
	(4)	La pièce terminée sera du côte Droite de la lame.

Dans le cas d'une coupe de moulure couronnée du type 52 / 38° pour la position (1) de la Fig. A:

• Inclinez l'angle de coupe en biseau et immobilisez-le sur 33.9° vers la GAUCHE. Réglez l'angle de coupe d'onglet et immobilisez-le sur 31.6° vers la DROITE.
• Déposez sur le socle rotatif la moulure couronnée, face large (cachée) orientée vers le bas, et en plaçant le BORD DE CONTACT AVEC LE PLAFOND contre le garde de guidage de la scie.
• La pièce terminée à utiliser doit toujours être du côté GAUCHE de la lame une fois la coupe terminée.

Scie à coupe d'onglet mixte réglages de l'angle de coupe d'onglet et de l'angle de coupe en biseau

Angle de mur à la moulure couronnée: 52/38 degrés

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
△ 60	43.0	46.8
61	42.8	46.3
62	42.5	45.7
63	42.2	45.1
64	41.9	44.6
65	41.7	44.0
66	41.4	43.5
67	41.1	42.9
68	40.8	42.4
69	40.5	41.9
70	40.2	41.3
71	39.9	40.8
72	39.6	40.3
73	39.3	39.8
74	39.0	39.2
75	38.7	38.7
76	38.4	38.2
77	38.1	37.7
78	37.8	37.2
79	37.4	36.8
80	37.1	36.3
81	36.8	35.8
82	36.5	35.3
83	36.2	34.8
84	35.8	34.4
85	35.5	33.9
86	35.2	33.4
87	34.9	33.0
88	34.5	32.5
89	34.2	32.1
△ 90	33.9	31.6
91	33.5	31.2
92	33.2	30.7
93	32.8	30.3
94	32.5	29.9
95	32.2	29.4
96	31.8	29.0
97	31.5	28.6
98	31.1	28.2
99	30.8	27.7
100	30.4	27.3

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
101	30.1	26.9
102	29.7	26.5
103	29.4	26.1
104	29.0	25.7
105	28.7	25.3
106	28.3	24.9
107	28.0	24.5
108	27.6	24.1
109	27.2	23.7
110	26.9	23.3
111	26.5	22.9
112	26.1	22.6
113	25.8	22.2
114	25.4	21.8
115	25.0	21.4
116	24.7	21.0
117	24.3	20.7
118	23.9	20.3
119	23.6	19.9
120	23.2	19.6
121	22.8	19.2
122	22.5	18.8
123	22.1	18.5
124	21.7	18.1
125	21.3	17.8
126	21.0	17.4
127	20.6	17.1
128	20.2	16.7
129	19.8	16.4
130	19.5	16.0
131	19.1	15.7
132	18.7	15.3
133	18.3	15.0
134	17.9	14.6
135	17.6	14.3
136	17.2	14.0
137	16.8	13.6
138	16.4	13.3
139	16.0	13.0
140	15.8	12.8

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
141	15.3	12.3
142	14.9	12.0
143	14.5	11.6
144	14.1	11.3
145	13.7	11.0
146	13.3	10.7
147	12.9	10.3
148	12.5	10.0
149	12.2	9.7
150	11.8	9.4
151	11.4	9.0
152	11.0	8.7
153	10.8	8.4
154	10.2	8.1
155	9.8	7.8
156	9.4	7.5
157	9.0	7.1
158	8.6	6.8
159	8.3	6.5
160	7.9	6.2
161	7.5	5.9
162	7.1	5.6
163	6.7	5.3
164	6.3	4.9
165	5.9	4.6
166	5.5	4.3
167	5.1	4.0
168	4.7	3.7
169	4.3	3.4
170	3.9	3.1
171	3.5	2.8
172	3.2	2.5
173	2.8	2.2
174	2.4	1.8
175	2.0	1.5
176	1.6	1.2
177	1.2	0.9
178	0.8	0.6
179	0.4	0.3
180	0.0	0.0

EN0003-1

Scie à coupe d'onglet mixte réglages de l'angle de coupe d'onglet et de l'angle de coupe en biseau

Angle de moulure couronnée : 45 degrés

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
△ 60	37.8	50.8
61	37.5	50.2
62	37.3	49.6
63	37.1	49.1
64	36.8	48.5
65	36.6	48.0
66	36.4	47.4
67	36.1	46.9
68	35.9	46.4
69	35.6	45.8
70	35.4	45.3
71	35.1	44.8
72	34.9	44.2
73	34.6	43.7
74	34.4	43.2
75	34.1	42.7
76	33.9	42.1
77	33.6	41.6
78	33.3	41.1
79	33.1	40.6
80	32.8	40.1
81	32.5	39.6
82	32.3	39.1
83	32.0	38.6
84	31.7	38.1
85	31.4	37.7
86	31.1	37.2
87	30.9	36.7
88	30.6	36.2
89	30.3	35.7
△ 90	30.0	35.3
91	29.7	34.8
92	29.4	34.3
93	29.1	33.9
94	28.8	33.4
95	28.5	32.9
96	28.2	32.5
97	27.9	32.0
98	27.6	31.6
99	27.3	31.1
100	27.0	30.7

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
101	26.7	30.2
102	26.4	29.8
103	26.1	29.4
104	25.8	28.9
105	25.5	28.5
106	25.2	28.1
107	24.9	27.6
108	24.6	27.2
109	24.2	26.8
110	23.9	26.3
111	23.6	25.9
112	23.3	25.5
113	23.0	25.1
114	22.7	24.7
115	22.3	24.3
116	22.0	23.8
117	21.7	23.4
118	21.4	23.0
119	21.0	22.6
120	20.7	22.2
121	20.4	21.8
122	20.0	21.4
123	19.7	21.0
124	19.4	20.6
125	19.1	20.2
126	18.7	19.8
127	18.4	19.4
128	18.1	19.0
129	17.7	18.6
130	17.4	18.2
131	17.1	17.9
132	16.7	17.5
133	16.4	17.1
134	16.0	16.7
135	15.7	16.3
136	15.4	15.9
137	15.0	15.6
138	14.7	15.2
139	14.3	14.8
140	14.0	14.4

Angle de mur (deg.)	Angle de coupe en biseau (deg.)	Angle de coupe d'onglet (deg.)
141	13.7	14.1
142	13.3	13.7
143	13.0	13.3
144	12.6	12.9
145	12.3	12.6
146	11.9	12.2
147	11.6	11.8
148	11.2	11.5
149	10.9	11.1
150	10.5	10.7
151	10.2	10.4
152	9.8	10.0
153	9.5	9.6
154	9.2	9.3
155	8.8	8.9
156	8.5	8.5
157	8.1	8.2
158	7.8	7.8
159	7.4	7.5
160	7.1	7.1
161	6.7	6.7
162	6.4	6.4
163	6.0	6.0
164	5.6	5.7
165	5.3	5.3
166	4.9	5.0
167	4.6	4.6
168	4.2	4.3
169	3.9	3.9
170	3.5	3.5
171	3.2	3.2
172	2.8	2.8
173	2.5	2.5
174	2.1	2.1
175	1.8	1.8
176	1.4	1.4
177	1.1	1.1
178	0.7	7.0
179	0.4	0.4
180	0.0	0.0

Les butées de moulure couronnée (accessoires en option) facilitent les coupes de moulure couronnée sans inclinaison de la lame. Installez-les sur le socle rotatif de la façon indiquée sur les illustrations.

1. Butée de moulure couronnée de gauche
2. Butée de moulure couronnée de droite
3. Base

Placez la moulure couronnée avec le BORD DE CONTACT AVEC LE MUR contre le garde de guidage et le BORD DE CONTACT AVEC LE PLAFOND contre les butées de moulure couronnée, tel qu'indiqué sur l'illustration. Ajustez les butées de moulure couronnée suivant la taille de la moulure couronnée. Serrez les vis pour fixer les butées de moulure couronnée. Référez-vous au tableau (C) pour l'angle de coupe d'onglet.

1. Garde de guidage
2. Moulure couronnée
3. Butée de moulure couronnée
4. Vis

006365

Tableau (C)

	Position de moulure sur la Fig. A	Angle de coupe	Angle de coupe d'onglet Pièce terminée
Pour coin intéérieur	(1)	Droite 45°	Conserver la pièce à droite de la lame
	(2)	Gaugue 45°	Conserver la pièce à gauche de la lame
Pour coin extérieur	(3)		Conserver la pièce à droite de la lame
	(4)	Droite 45°	Conserver la pièce à gauche de la lame

6. Coupe de profilés d'aluminium

001844

1. Étau
2. Cale d'espacement
3. Garde de guidage
4. Profilé d'aluminium
5. Cale d'espacement

Lorsque vous immobilisez des profilés d'aluminium, utilisez des cales d'espacement ou des bouts de ferraille, tel qu'indiqué sur l'illustration, pour prévenir la déformation de l'aluminium. Utilisez un lubrifiant de coupe lorsque vous coupez un profilé d'aluminium, pour prévenir l'accumulation de particules d'aluminium sur la lame.

Attention:

• N'essayez jamais de couper des profilés d'aluminium écais ou ronds. Il se peut que les profilés d'aluminium se desserrent pendant la coupe, et il n'est pas possible de serrer fermement les profilés d'aluminium ronds avec cet outil.

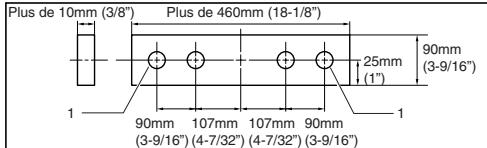

7. Parquet de bois

L'utilisation d'un parement de bois favorise l'obtention de pièces coupées sans fente. Fixez un parement de bois au garde de guidage en utilisant les orifices de ce dernier.

Voir l'illustration des dimensions suggérées pour le parement de bois.

001790

Attention:

Utilisez une planche de bois rectiligne dont l'épaisseur est la même que le parement de bois. Utilisez des vis pour fixer le parement de bois au garde de guidage. Les vis doivent être posées de sorte que leurs têtes se trouvent sous la surface du parement de bois. - Lorsqu'un parement de bois est fixé, ne tournez pas le socle rotatif alors que la poignée est abaissée. La lame et/ou le parement de bois subirait des dommages.

8. Coupes répétées de longueur identique

001846

Lorsque vous coupez plusieurs pièces d'une même longueur à l'intérieur d'une plage de 240 mm (9-29/64") à 400 mm (15-3/4"), l'utilisation de la plaque de fixation (accessoire en option) favorise l'efficacité

Accrue du travail. Installez la plaque de fixation sur le support (accessoire en option) de la façon indiquée sur l'illustration.

Alignez la ligne de coupe tracée sur la pièce avec le côté gauche ou droit de la rainure pratiquée dans le plateau de découpe, et tout en empêchant la pièce de bouger, déplacez la plaque de fixation pour qu'elle s'aligne parfaitement sur l'extrémité de la pièce. Immobilisez ensuite la plaque de fixation avec la vis. Lorsque vous n'utilisez pas la plaque de fixation, desserrez la vis et dégagez la plaque en la tournant.

L'utilisation de l'ensemble support-tige (accessoire en option) permet des coupes répétées d'une longueur identique pouvant aller jusqu'à environ 2,200 mm (7.2 ft.).

Transport de l'outil 1. Broche de blocage

Assurez-vous que l'outil est débranché. Fixez la lame sur un angle de coupe en biseau de et le socle rotatif sur l'angle de coupe d'onglet maximal vers la gauche. Abaissez complètement la poignée et verrouillez-la en position basse en enforçant la broche de blocage.

Transporter l'util au moyen de sa poignée de transport, tel qu'indiqué sur l'illustration. L'util sera plus facile à transporter si vous retirez les supports, le sac à poussière, etc.

Attention:

• Avant de transporter l'outil, immobilisez d'abord toutes ses pièces mobiles. La broche de blocage est conçue exclusivement pour le transport et le rangement de l'outil, et ne doit être utilisée pour aucun travail de coupe.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Assurez-vous toujours que la lame est bien affûtée et propre pour assurer un rendement optimal et la sécurité.

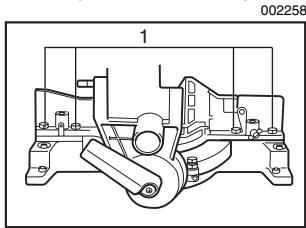

Réglage de l'angle de coupe

L'outil est soigneusement réglé et aligné en usine, mais cet alignement peut être éventuellement affecté s'il est manipulé avec brutalité. Si l'outil n'est pas bien aligné, suivez la procédure suivante:

1. Angle de coupe d'onglet
2. Boulon hexagonal

Desserrez la poignée qui retient le socle rotatif. Tournez le socle rotatif de sorte que le pointeur indique sur l'échelle de coupe d'onglet. Serrez la poignée et desserrez les boulons hexagonaux qui relient le garde de guidage au moyen de la clé à douille.

Abaissez complètement la poignée et verrouillez-la en position basse en enforçant la broche de blocage. Placez le côté de la lame à angle droit par rapport à la face du garde de guidage, au moyen d'une règle triangulaire, d'une équerre de menuisier, etc. Serrez ensuite fermement les boulons hexagonaux du garde de guidage, en procédant dans l'ordre à partir du côté droit.

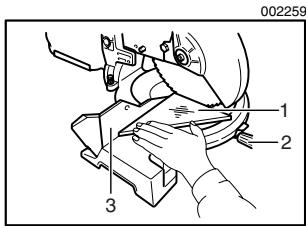

1. Règle triangulaire
2. Poignée
3. Garde de guidage

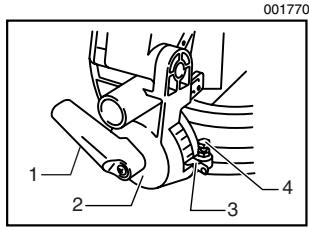

2. Angle de coupe en biseau

Angle de coupe en biseau

1. Socle rotatif
2. Levier
3. Boulon de réglage de
4. Écrou hexagonal

(2) Angle de coupe en biseau

1. Levier
2. Bras
3. Pointeur
4. Boulon de réglage de l'angle de coupe en biseau

N'ajustez l'angle de coupe en biseau qu'après avoir ajusté l'angle de coupe en biseau. Pour ajuster l'angle de coupe en biseau, desserrez le levier et inclinez complètement la lame vers la gauche. Assurez-vous que le pointeur du bras indique sur l'échelle de coupe en biseau du support du bras. Si le pointeur n'indique pas, tournez le boulon de réglage de l'angle de coupe en biseau du côté gauche du bras jusqu'à ce que le pointeur indique.

Remplacement des charbons 001145

1. Trait de limite d'usure

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

001772

1. Tournevis
2. Bouchons de porte-charbon

Après avoir remplacé les charbons, branchez l'outil et rôdez les brosses en faisant fonctionner l'outil à vide

Abaissez complètement la poignée et verrouillez-la en position basse en enfonçant la broche de blocage. Desserrez le levier à l'arrière de l'outil. Desserrez l'écrou hexagonal et tournez le boulon de réglage de l'angle de coupe du côté du bras de deux ou trois tours dans le sens des aiguilles d'une montre pour incliner la lame vers la droite. Placez doucement le côté de la lame à angle droit par rapport à la surface supérieure du socle rotatif au moyen d'une règle triangulaire, d'une équerre de menuisier, etc., en tournant dans le sens inverse des aiguilles d'une montre le boulon de réglage de l'angle de coupe en biseau. Serrez ensuite l'écrou hexagonal pour fixer le boulon de réglage de l'angle de coupe en biseau puis serrez le levier fermement.

pendant environ 10 minutes. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relachement de la gachette. Si le frein électrique ne fonctionne pas bien, faites une demande de réparation auprès du centre de service après-vente Makita le plus proche.

Après l'utilisation

• Après l'utilisation, essuyez les copeaux et poussières qui adhérent à l'outil au moyen d'un linge ou d'un objet similaire. Maintenez le protecteur de lame propre en respectant les instructions de la section précédente intitulée "Protecteur de lame." Pour prévenir la rouille, lubrifiez les pièces mobiles avec de l'huile pour machine.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut composer un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Lames à dents d'acier et de carbure de tungstène 006526

Lames pour scie d'onglet	Pour des coupes effectuées en douceur et avec précision dans divers matériaux.
Combination	Lame d'utilité général pour effectuer rapidement et en douceur les coupes longitudinales, les coupes en travers et les coupes d'onglet.
Coupe en travers	Pour des coupes plus en douceur dans le sens opposéau grain. Permet un découvert propres dans le sens opposéau grain.
Tronçonnage	Pour des coupes propres et sans ponçage dans le sens opposéau grain.
Lames pour coupe d'onglet sur métaux non ferreux	Pour les coupes d'onglet dans l'aluminium, le cuivre, le laiton, les tubes et autres métaux non ferreux.

• Jeu de butée de moulure couronnée Règle triangulaire
• Bouton de sécurité (2 pièces)

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers; des réparations s'imposent suite à une usure normale; - l'outil a été malmené, mal utilisé ou mal entretenu; - l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITE MARCHANDE” ET “ADEQUATION À UN USAGE PARTICULARIER” APRES LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

• Plaque auxiliaire
• Étau horizontal
• Étau vertical
• Clé à douille 13
• Jeu de servantes Butée
• Ensemble de butées et tiges Plaque de fixation Sac à poussière

Modelo LS1040

Especifications electriques en Mexico 120 V ~ 15 A 50/60 Hz

Diamètre du disque 255 mm (10")
