4324 - Scie sauteuse MAKITA - Notice d'utilisation et mode d'emploi gratuit

Marque	Makita
Modèle	4324
Type de produit	Scie sauteuse
Longueur de course	18 mm
Nombre de courses par minute	500 à 3100
Capacité de coupe - Bois	65 mm
Capacité de coupe - Acier doux	6 mm
Longueur hors tout	207 mm
Poids net	1,9 kg
Alimentation	Secteur monophasé, tension selon plaque signalétique
Double isolation	Oui, conforme aux normes européennes
Types de coupe	En ligne droite et orbitale (4 positions : 0, I, II, III)
Réglage de vitesse	Molette de 1 à 6
Coupe en biais	Jusqu'à 45° (droite et gauche) avec base inclinable
Guide parallèle	Inclus, pour coupes droites jusqu'à 160 mm et circulaires jusqu'à 170 mm de rayon
Dispositif anti-éclat	Accessoire en option
Collecte de poussière	Raccord possible à un aspirateur Makita
Interrupteur	Gâchette avec bouton de blocage pour fonctionnement continu
Niveau de pression acoustique	82 dB(A)
Vibrations (accélération pondérée)	9 m/s²
Entretien et nettoyage	Graisser le galet périodiquement ; nettoyer les copeaux ; stocker la clé hexagonale dans le logement prévu
Pièces détachées et réparabilité	Lame de scie, clé hexagonale, guide parallèle, cache-poussière, dispositif anti-éclat ; réparations par centre Makita
Sécurité	Double isolation, verrouillage de gâchette, cache-poussière, ne pas toucher les parties métalliques en coupe dans les murs

FOIRE AUX QUESTIONS - 4324 MAKITA

Comment changer la lame de la scie sauteuse Makita 4324 ?

Assurez-vous que l'outil est débranché. Desserrez le boulon de la tige porte-lame avec la clé hexagonale. Insérez la lame, dents vers l'avant, à fond dans la tige. Vérifiez que l'arrière de la lame est dans le galet. Serrez le boulon. Pour retirer, inversez l'opération.

Comment régler la vitesse de coupe sur la Makita 4324 ?

Tournez la molette de réglage de la vitesse située sur l'outil. Les chiffres vont de 1 (lent) à 6 (rapide). La plage est de 500 à 3100 courses par minute. Adaptez la vitesse au matériau : bois 5-6, acier doux 3-6, inox 3-4, aluminium 3-6, plastique 1-4.

Comment effectuer une coupe en biais avec la scie sauteuse 4324 ?

Débranchez l'outil. Relevez complètement le cache-poussière. Desserrez le boulon au dos de la base avec la clé hexagonale. Déplacez la base pour que le boulon soit au centre de la fente en croix. Inclinez la base à l'angle désiré (jusqu'à 45°). L'arête inférieure du moteur indique l'angle. Serrez le boulon.

Peut-on utiliser la Makita 4324 avec un aspirateur ?

Oui, pour la collecte de poussière. Insérez le tuyau de l'aspirateur dans l'orifice à l'arrière de l'outil. Abaissez le cache-poussière avant de commencer. Notez que cela n'est pas possible en coupe en biais.

Comment faire une découpe interne (plongeante) sans trou d'amorce ?

Utilisez la méthode d'attaque en plein bois : inclinez l'avant de l'outil sur le bord avant de la base, lame au-dessus du matériau. Mettez en marche, abaissez doucement l'arrière de l'outil jusqu'à ce que la lame traverse, puis abaissez la base à plat.

Quels accessoires sont disponibles pour la Makita 4324 ?

Accessoires : guide parallèle (inclus), dispositif anti-éclat (en option), guide circulaire (goupille), lames de rechange (jambes B-17, B-18, B-26, B-27 pour cercles). Utilisez uniquement des accessoires Makita recommandés.

Comment nettoyer et entretenir la scie sauteuse 4324 ?

Nettoyez régulièrement les copeaux adhérant à la lame et à la tige. Graissez de temps en temps le galet. Rangez la clé hexagonale dans son logement. Pour les réparations, contactez un centre Makita.

Quelle est la profondeur de coupe max dans le bois et l'acier ?

Capacité de coupe : bois jusqu'à 65 mm, acier doux jusqu'à 6 mm. Ne pas dépasser ces limites pour éviter d'endommager l'outil.

Comment utiliser le guide parallèle pour coupes circulaires ?

Insérez le guide parallèle avec la glissière vers le haut. Insérez la goupille de guidage circulaire dans un des trous du guide de garde et vissez le boulon. Réglez le rayon souhaité, serrez le boulon. Faites glisser la base vers l'avant. Utilisez les jambes spécifiques pour cercles.

Quelles sont les normes de sécurité pour la Makita 4324 ?

L'outil est à double isolation, conforme aux directives 73/23/CEE, 89/336/CEE, 98/37/CE. Portez des protections auditives (niveau sonore >85 dB). Ne touchez pas les parties métalliques en coupant dans des murs. Débranchez toujours avant changement de lame.

MODE D'EMPLOI 4324 MAKITA

GB	Jig Saw	Instruction Manual
F	Scie sauteuse	Manuel d'instructions
D	Stichsäge	Betriebsanleitung
I	Seghetto alternative	Istruzioni per l'uso
NL	Decoupeerzaag	Gebruiksaanwijzing
E	Sierra caladora	Manual de instrucciones
P	Serra tico-tico	Manual de instruções
DK	Dekupørsav	Brugsanvisning
S	Sticksåg	Bruksanvisning
N	Stikksag	Bruksanvisning
SF	Pistosaha	Käytöohje
GR	Παλινδρομικό Πριόνι	Οδηγίες χρήσεως

14 15 16

Nous donnons ci-dessous les symboles utilisés pour l'outil. Assurez-vous que vous en avez bien compris la signification avant d'utiliser l'outil.

Symbole

1	Boulon	11	Levier de sélection du type de	18	Trou d'amorce
2	Clé hexagonale		coupe	19	Tuyau
3	Desserrer	12	Molette de réglage	20	Guide parallele
4	Tige porte-lame		de la vitesse	21	Boulon
5	Lame de scie sauteuse	13	Trait de coupe	22	Guide de garde
6	Galet	14	Base	23	Bouton filtré
7	Crocket	15	Boulon	24	Goupille de guide circulaire
8	Cache-poussière	16	Graduations	25	Saillies
9	Gàchette	17	Arête inférieure de la carcasse	26	Dispositif anti-éclat
10	Bouton de blocage		du moteur

Modèle 4324

Longueur de course 18 mm

Nombre de courses/mn 500-3100

Capacités de coupe

Bois 65 mm

Acier doux 6 mm

Longueur hors tout 207 mm

Poids net 1,9 kg

• Etant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Note : Les spécifications peuvent varier selon les pays.

Alimentation

L'outil ne devra être raccordé qu'à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.

Consignes de sécurité

Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l'outil.

Consignes de securite supplementaires

1. Il est préférible de ne pas scier de clous. Avant d'effectuer une quelconque opération de coupe, examiner l'objet à scier et retirer les clous qui s'y trouveraient.
2. Ne pas scier de tuyaux.
3. Ne pas scier d'éléments dont le diamètre dépasse la capacité de coupe de la scie.
4. Avant de commencer à scier, s'assurer qu'il y a suffisamment d'espace sous l'élément à scier pour que la lame ne heurte pas le sol, l'établi, etc.
5. Tenir fermement l'outil en main.
6. Vérifier que la lame n'est pas en contact avec l'élément à scier avant de mettre la scie sauteuse en marche.
7. Ne jamais approcher les mains des organes mobiles.
8. Quand il s'agit de couper dans un mur, un plancher ou toute surface risquant de cacher des filélectriques conducteurs, NE JAMAIS TOUCHER LES PARTIES METALLIQUES DE L'OUTIL! Saisir l'outil uniquement par les surfaces isolées prévues à cet effet pour éviter de subir une décharge électrique si un fil électrique venait à être sectionné.
9. Ne pas laisser l'outil fonctionner tout seul. Ne le mette en marche que lorsque vous l'avez en main.
10. Couper l'alimentation et attendre que la lame soit complètement arrêtée avant de dégager la lame d'un élément partiellement scié.
11. Ne jamais toucher directement la lame immédiatement après avoir scié en raison des risques de brûlure.

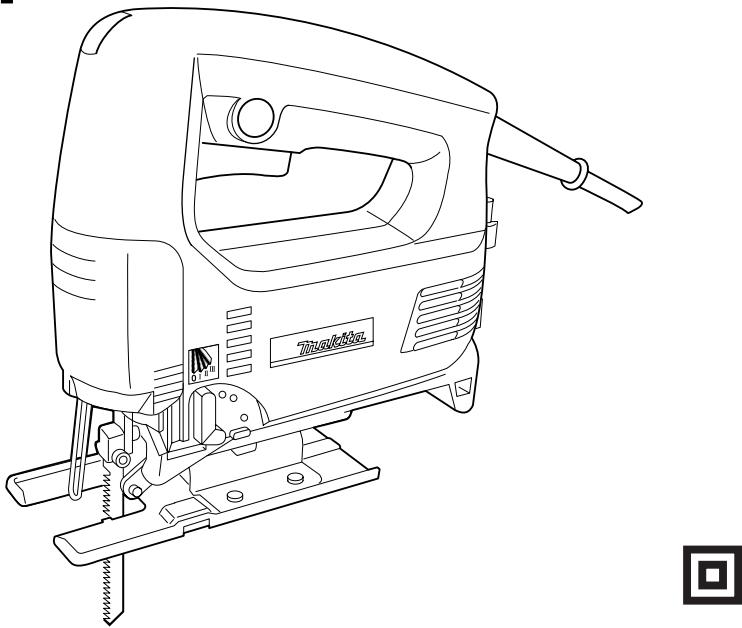

Pose et dépose de la lame de scie sauteuse (fig. 1 et 2)

ATTENTION:

Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'installer ou de retirer la lame. - Enlevez toujours les copeaux et autres corps étrangers qui adhérent à la lame et/ou à la tige porte-lame. Sinon, la lame risque de ne pas être suffisamment serrée, ce qui pourrait provoquer de graves blessures.

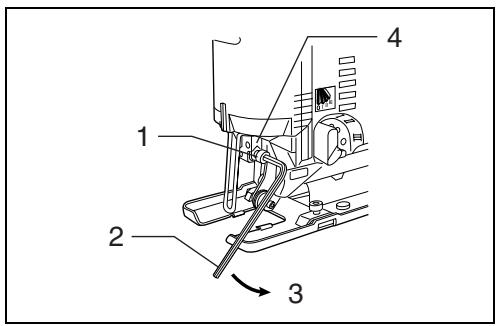

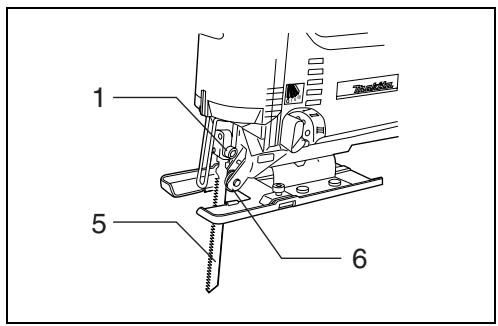

Pour installer la lame, desserrez le boulon de la tige porte-lame à l'aide de la clé hexagonale. Les dents de la lame étant tournées vers l'avant, insérez la lame à fond dans la tige porte-lame. Vérifiez que l'arête de la lame rentrée dans le galet. Puis, serrez le boulon pour fixer la lame.

Pour retirer la lame, procédez dans l'ordre inverse.

NOTE:

Graissez de temps en temps le galet.

Rangement de la clé hexagonale (fig. 3)

Quand vous ne vous servez pas de la clé hexagonale, vous pouvez la ranger comme indiqué à la Fig. 3.

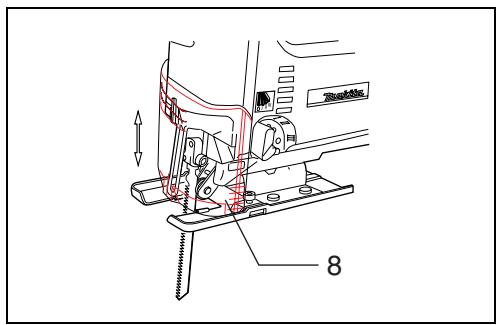

Cache-poussière (fig. 4)

Portez toujours des lunettes de sécurité, même si l'outil fonctionne avec le cache-poussière abaissé.

Abaissez le cache-poussière pour éviter que les copeaux ne gênent. Néanmoins, pour effectuer des coupes en biais, il faudra le relever à fond.

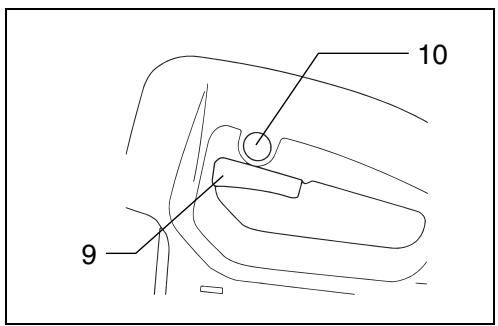

Interrupteur (fig. 5)

Avant de brancher l'outil, vérifiez toujours que la gachette fonctionne correctement et qu'elle revient sur la position "OFF" quand vous la relâchez.

Pour permettre l'outil en marche, tirez simplement sur la gachette. Relâchez la gachette pour l'arrêter. Pour un sciage continu, tirez sur la gachette et enonceze le bouton de blocage. Pour arrêter l'outil quand il fonctionne en position bloquée, tirez à fond sur la gachette puis relâchez-la.

Sélection du type de coupe (fig. 6)

L'outil peut effectuer des coupes orbites ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbite lance la lame vers l'avant sur la course de coupe et améliore grandement la vitesse de coupe.

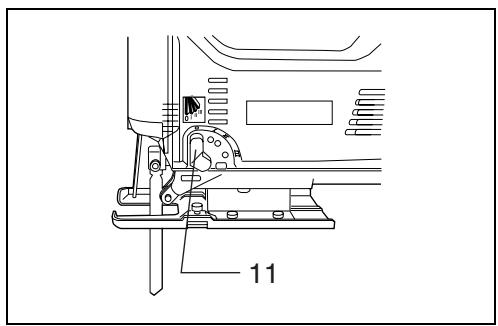

Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspondant au type de coupe voulu. Pour sélectionner le type de coupe, reportez-vous au tableau ci-dessous.

Position	Type de coupe	Applications
O	Coupe en ligne droite	Pour la coupe d'acier doux, d'acier inoxydable et de matériaux en plastique.Pour des coupes nettes dans du bois et du contreplaqué.
I	Coupe à petite orbite	Pour la coupe d'acier doux, d'aluminium et de bois dur.
II	Coupe à orbite moyenne	Pour la coupe de bois et de contreplaqué.Pour des coupes rapides dans de l'aluminium et de l'acier doux.
III	Coupe à grande orbite	Pour la coupe rapide de bois et de contreplaqué.

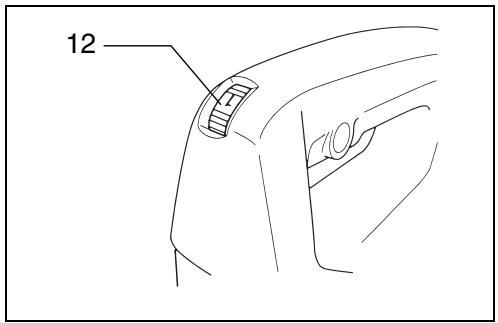

Molette de réglage de la vitesse (fig. 7)

Vous pouvez régler la vitesse de l'outil sur toute valeur comprise entre 500 et 3100 courses par minute en tournant la molette de réglage. La vitesse augmente quand vous tournez la molette vers le chiffre 6, et elle diminue quand vous tournez la molette vers le chiffre 1. Pour sélectionner la vitesse qui convient en fonction du matérieliau, voyagez le tableau ci-dessous. Toutefois, la vitesse qui convient peut varier en fonction du type ou de l'épaisseur du matérieliau. En général, des vitesse rapides permettront de couper les matériaux plusrapidement, mais cela réduira la durée de service de la lame.

Matériau à couper	Chiffre de la molette de réglage
Bois	5 – 6
Acier dux	3 – 6
Acier inoxydable	3 – 4
Aluminium	3 – 6
Matières plastiques	1 – 4

Vous ne pourrez pas tourner la molette de réglage de la vitesse plus loin que le chiffre 6 et le chiffre 1. Ne la tournez pas de force au-delà de ces chiffres, sinon elle risque de ne plus fonctionner.

Attention:

Maintenez toujours la base de l'outil exactement au niveau du matériel. Sinon, vous risquez de briser la lame et de vous blesser grièvement.

Mettez l'outil en marche et attendez que la lame ait atteint sa vitesse de régime. Puis, amenez la base en contact avec le matériel au scier, et déplacez normalement l'outil vers l'avant en suivant le trait marqué préalablement. Faites avancer l'outil très lentement quand la lame doit suivre des courbes.

Coupe en biais

Assurez-vous toujours que le contact est coupé et l'outil débranché avant d'incliner la base de l'outil. - Avant d'effectuer une coupe en biais, relevez complètement le cache-poussière.

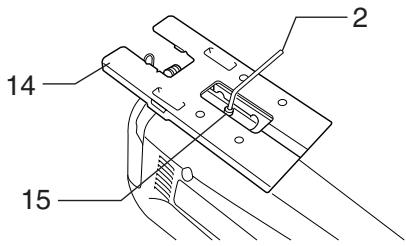

La base de l'outil étant inclinée, il est possible d'effectuer des coupes en biais à tout angle compris entre et (vers la droite comme vers la gauche). (Fig. 9)

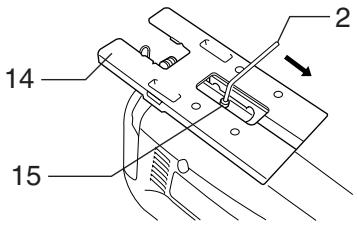

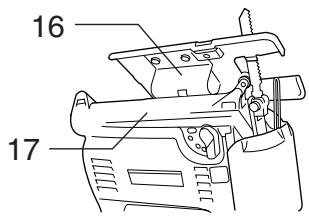

Desserrez le boulon qui se trouve au dos de la base de l'outil à l'aide de la clé hexagonale. Déplacez la base de l'outil de façon que le boulon se trouve au centre de la fente en forme de croix de la base de l'outil. (Fig.10) Inclinez la base de l'outil de façon à atteindre l'angle de biseau voulu. L'arête inférieure de la carcasse du moteur indique l'angle de biseau. Vérifiez que l'arête de la lame est en contact avec le galet, puis serrez le boulon pour fixer la base de l'outil. (Fig.11)

Sciage au ras d'un obstacle (fig. 12)

Desserrez le boulon au dos de la base de l'util à l'aide de la clé hexagonale, et reculez la base de l'util à fond vers l'arrière. Puis, serrez le boulon pour fixer la base de l'util.

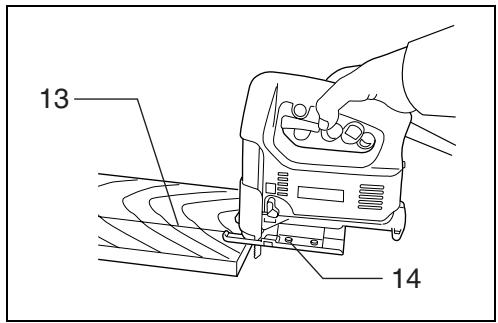

Découpes

Les découpes s'effectuent suivant deux méthodes, A ou B.

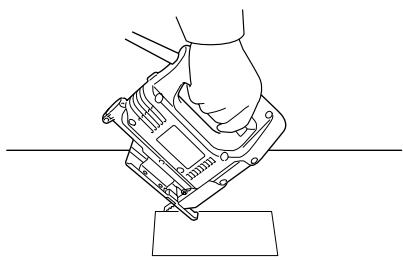

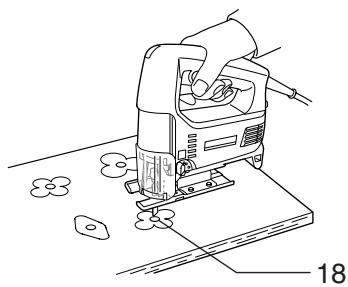

A) Perçage d'un trou d'amorce : Pour les découpes internes sans entaille d'amorce sur le bord du matériel, percez un trou d'amorce de 12 mm de diamètre ou plus. Insérez la lame dans ce trou pour commencer la découpe. (Fig. 13) B) Attaque en plein bois : Vous n'aurez pas besoin de percer un trou d'amorce ni de faire une entaille d'amorce si vous procédez délicatement comme suit. 1. Inclinez l'avant de l'outil vers l'avant sur le bord avant de la base, la lame étant placée juste au-dessus de la surface du matériel. (Fig. 14) 2. Appuyez sur l'outil de façon que le bord avant de la base ne rougeoie pas quand vous mettez l'outil en marche, et abaissez lentement et délicatement l'arête de l'outil. 3. Lorsque la lame traverse le matériel, abaissez lentement la base de l'outil sur la surface du matériel. 4. Terminez la coupe normalement.

Finition des bords (fig. 15)

Pour équarrir les bords ou faire des ajustements de dimension, passez légèrement la lame sur les bords de coupe.

Coupe de métal

Utilisez toujours un liquide de refroidissement (huile de coupe) pour couper du métal. Sinon, la lame s'usera très rapidement. Vous pouvez aussi enduire directement la face interieure du matériel de graisse, au lieu d'utiliser un liquide de refroidissement.

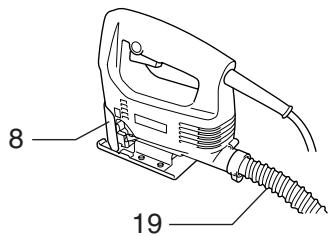

Collecte de poussière (fig. 16)

Pour travailler en toute propriété avec cet outil, raccordez-le à un aspirateur Makita. Insérez le tuyau de l'aspirateur dans l'orifice au dos de l'outil. Abaissez le cache-poussière avant de commencer le travail.

La collecte de poussière n'est pas possible avec les coupes en biais.

Ensemble de guide parallèle

Assurez-vous toujours que le contact est coupé et l'oult débranché avant d'instruire ou de retirer des accessoires.

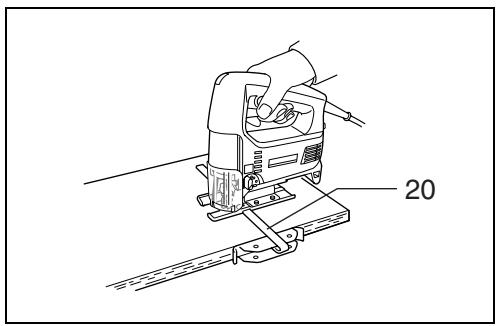

1) Coupes droites (fig. 17 et 18)

Pour couper régulièrement des largeurs égales ou inférieures à 160 mm, utilisez le guide parallèle pour obtenir des coupes rapides, nettes et droites. Pour installer le guide parallèle, insérez-le dans l'orifice rectangulaire situé sur le côté de la base de l'outil, avec le guide parallèle tourné vers le bas. Positionnez le guide parallèle à la largeur de coupe voulue, puis vissez le boulon pour fixer le guide.

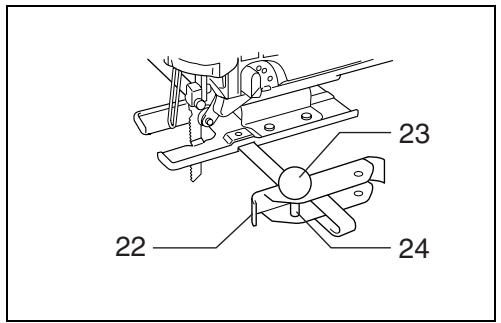

2) Coupes circulaires (fig. 19 et 20)

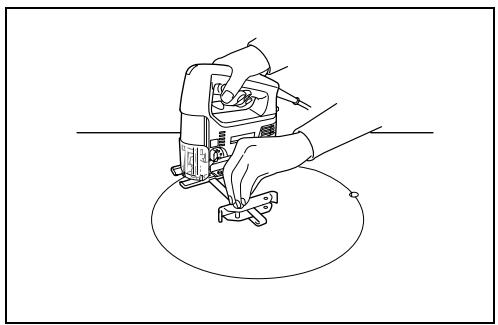

Pour découper des arcs de cercle d'un rayon égal ou inférieur à 170mm, installez le guide parallèle comme suit.

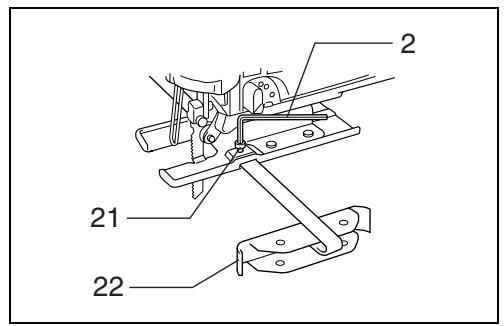

Insérez le guide parallèle dans l'orifice rectangulaire situé sur le côté de la base de l'outil, avec le guide parallèle tourné vers le haut. Insérez la goupille de guide circulaire dans l'un des deux trous du guide de garde. Vissez le boulon fileté sur la goupille pour fixer la goupille. Puis, positionnez le guide parallèle sur le rayon de coupe voulu, et serrez le boulon pour fixer le guide. Ensuite, faites glisser la base de l'outil à fond vers l'avant.

Utilisez des Jambes No. B-17, B-18, B-26 ou B-27 pour découper des cercles ou des arcs de cercle.

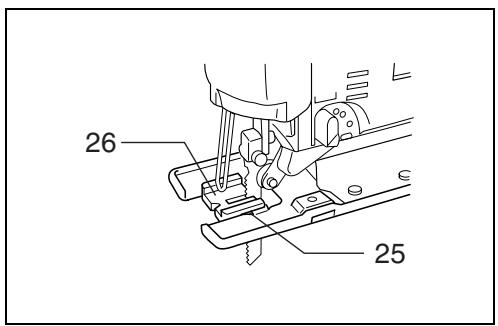

Dispositif anti-éclat (accessoire en option) (fig. 21)

Pour obtenir des coupes bien nettes, vous pouvez utiliser le dispositif anti-éclat. Pour l'installer, faites glisser la base de l'outil à fond vers l'avant et insérez le dispositif entre les deux saillies de la base de l'outil.

Vous ne pourrez pas utiliser le dispositif anti-éclat pour les coupes en biais.

Attention:

Avant toute intervention, assurez-vous que le contact est coupé et l'outil débranché.

Pour maintenir la sécurité et la fiabilité de l'outil, les réparations, l'entretien ou les réglages doivent être effectués par le Centre d'Entretien Makita.

Les accessoires ou ces fixations sont commandés pour l'utilisation de l'util Makita spécifique dans ce manuel. L'utilisation d'autres accessoires ou fixations peut présenter un risque de blessures. Les accessoires ou les fixations ne devront être utilisés que dans le but et de la manière précisée.

Nous déclarons sous notre entière responsabilité que ce produit est conforme aux normes ou aux documents standardisés suivants,

HD400, EN50144, EN55014, EN61000

conformément aux Directives du Conseil, 73/23/CEE, 89/336/CEE et 98/37/CE.

Le niveau de pression sonore pondéré A type est de 82 dB (A).

Le niveau de bruit en fonctionnement peut dépasser 85 dB (A).

• Porter des protecteurs anti-bruit.

L'accélération pondérée est de 9m / s²
