Type de produit	Taille-haie thermique
Marque	Hitachi
Modèle	CG 24EKS(L)
Longueur de la lame	600 mm
Écartement des dents	24 mm
Moteur	2 temps, 24 cm³
Puissance	0,9 kW
Régime à vide	7000 tr/min
Carburant	Mélange essence-huile 50:1
Capacité du réservoir	0,4 L
Poids (sans carburant)	5,3 kg
Dimensions (L × l × h)	1020 × 290 × 240 mm
Niveau de puissance acoustique garanti	108 dB(A)
Niveau de vibrations (poignée avant)	7,8 m/s²
Système anti-vibrations	Oui
Protection de lame	Fournie
Frein de lame	Non
Allumage électronique	Oui
Entretien du filtre à air	Nettoyage régulier avec de l'eau savonneuse
Entretien de la bougie	Vérification et remplacement si nécessaire
Affûtage de la lame	Recommandé après usage intensif
Pièces détachées disponibles	Lame, bougie, filtre, carburateur, etc.
Indice de réparabilité	8,2/10

FOIRE AUX QUESTIONS - CG 24EKS(L) HITACHI

Quel type de carburant utiliser pour le taille-haie CG 24EKS(L) ?

Utilisez un mélange d'essence sans plomb et d'huile pour moteur 2 temps dans les proportions 50:1. Respectez les recommandations du fabricant pour éviter d'endommager le moteur.

Comment démarrer le moteur à froid ?

Activez le starter, placez l'interrupteur sur marche, pompez l'ampoule d'amorçage si présente, puis tirez sur la corde de lanceur jusqu'à ce que le moteur démarre. Une fois chaud, désactivez le starter.

Quelle est la longueur de la lame et à quoi sert-elle ?

La lame mesure 600 mm avec un écartement de dents de 24 mm. Elle permet de couper des branches jusqu'à 24 mm de diamètre et est idéale pour les haies de taille moyenne.

Comment entretenir la lame du taille-haie ?

Nettoyez la lame après chaque utilisation avec une brosse et de l'eau savonneuse. Appliquez de l'huile lubrifiante sur les dents. Affûtez la lame si nécessaire ou faites-la affûter par un professionnel.

Quelles sont les précautions de sécurité à prendre ?

Portez des gants, des lunettes de protection et un casque antibruit. Ne portez pas de vêtements amples. Tenez l'appareil fermement des deux mains. Ne taillez pas en hauteur sur une échelle instable.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la bougie, le filtre à air et le starter. Assurez-vous que l'interrupteur est en position marche. Si le problème persiste, consultez un réparateur agréé.

Quel est le poids de l'appareil et est-il facile à manipuler ?

Le poids est d'environ 5,3 kg vide. Il est équipé d'un système anti-vibrations pour réduire la fatigue. Tenez-le à deux mains pour une meilleure stabilité.

Comment stocker le taille-haie en hiver ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à épuisement. Nettoyez l'appareil, lubrifiez la lame, et rangez-le dans un endroit sec et à l'abri du gel.

Où trouver des pièces détachées pour le CG 24EKS(L) ?

Vous pouvez commander des pièces auprès des revendeurs agréés Hitachi ou en ligne. Les pièces courantes comme la lame, les bougies et les filtres sont facilement disponibles.

Quel est le niveau sonore de cet appareil ?

Le niveau de puissance acoustique garanti est de 108 dB(A). Portez toujours un casque antibruit lors de l'utilisation pour protéger votre audition.

MODE D'EMPLOI CG 24EKS(L) HITACHI

Coupe-Herbes/Débroussailleuse

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles !

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

REMARQUE: Certains appareils n'en sont pas pourvus.

	Symboles⚠ ATTENTIONLes symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil.
	Il est essentiel de lire et de comprendre parfaitement les consignes de sécurité et autres avertissements suivants. Vous devez les observer strictement. L’utilisation inattentive ou inadéquate de cette machine risque de provoquer des blessures graves ou fatales.		Indique la vitesse maximale de l’arbre. N’utilisez pas d’outil de coupe dont la vitesse est inférieure à la vitesse de l’arbre.
	Lisez attentivement et respectez toutes les instructions et tous les avertissements donnés dans ce manuel et sur le produit.		Au besoin, utilisez des gants, notamment lors du montage de l’équipement de coupe.
	Utilisez toujours des lunettes de protection ainsi qu’un casque et des protections d’oreilles lorsque vous utilisez ce produit.		Utilisez des chaussures antidérapantes et solides.
	N’utilisez pas de lames métalliques/ rigides lorsque ce signe apparaît sur la machine.		Une réaction de poussée de la lame peut survenir lorsque la lame en rotation entre en contact avec un objet solide dans la zone critique. Une réaction dangereuse peut alors survenir, provoquant un mouvement incontrôlé et violent de toute la machine et de l’utilisateur. Cette réaction est appelée rebond. Elle peut faire perdre le contrôle de la machine et être à l’origine de blessures sérieuses, voire fatales. Cette réaction incontrôlée de la lame risque davantage de survenir lorsque l’opérateur ne peut voir le matériau à couper.
	Maintenez les enfants, spectateurs et aides à plus de 50 pieds (15 m) de l’appareil. Si quelqu’un s’approche de vous, coupez immédialement le moteur et arrêtez l’outil de coupe.
	Faites attention aux projections d’objets.		Indique l’emplacement de la poignée. Ne positionnez pas la poignée au-dessus de ce point.
			Indique l’emplacement du protège-lame pour un coupe-herbe ou une tête de coupe semi-automatique.
Avant l’utilisation de votre nouvelle machine• Lisez attentivement le manuel d’utilisation.• Vérifiez que l’équipement de coupe est monté et réglé correctement.• Démarrez la machine et vérifiez le réglage du carburateur. Voir la section “ENTRETIEN”.

Sommaire

DESCRIPTION 14

PRÉCAUTIONS ET CONSIGNES DE SÉCURITÉ...15

GARANTIE 16

CARACTÉRISTIQUES 17

MONTAGE 18

UTILISATION....19

ENTRETIEN 22

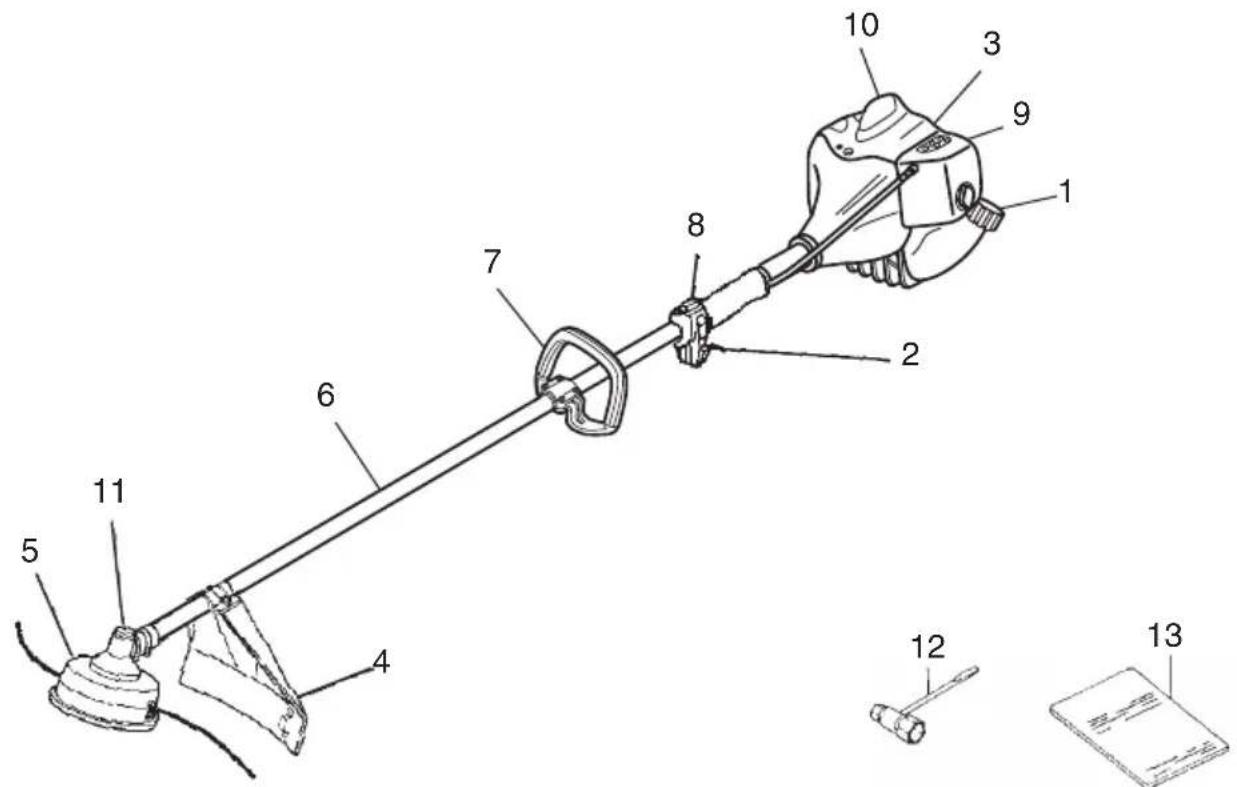

DESCRIPTION

1. Bouchon du réservoir de carburant
2. Commande des gaz
3. Poignée du lanceur
4. Protège-lame
5. Outil de coupe
6. Tube de transmission
7. Poignée
8. Interrupteur marche-arrêt
9. Levier d'étranglement
10. Moteur
11. Boîtier de renvoi d'angle
12. Clé à douille multiple
13. Mode d'emploi

Sécurité de l'utilisateur

○ Portez toujours une visière et des lunettes de protection.
○ Portez toujours un pantalon, des chaussures et des gants de sécurité. Évitez les vêtements amples, les shorts, les sandales et les pieds nus. Veillez à ce que vos cheveux ne descendent pas au-dessous des épaules.
○ Utilisez cette machine uniquement si vous êtes en pleine possession de vos moyens physiques. Évitez strictement la consommation d'alcool, de drogue ou de médicaments.
○ Ne laissez jamais un enfant ou une personne inexpérimentée se servir de ces machines.
○ Portez un dispositif de protection auditive contre le bruit. Restez vigilant à tout ce qui vous entoure. Restez attentif dans l'éventualité où une personne située à proximité vous signalerait un problème. Retirez les équipements de sécurité immédiatement après avoir coupé le moteur de l'appareil.
○ Protégez-vous la tête.
○ Ne mettez jamais le moteur en marche dans un local clos, les gaz d'échappement étant toxiques.
○ Nettoyez les poignées de toute trace d'huile ou de carburant.
○ N'approchez jamais les mains du guide-chaîne et de la chaîne.
○ N'attrapez jamais et ne tenez jamais la machine par l'extrémité du guide-chaîne.
○ Après l'arrêt de la machine, attendez l'arrêt complet de l'outil de coupe avant de poser la machine.
○ Lors d'une utilisation prolongée, veillez à pratiquer des pauses régulières afi n d'éviter des troubles éventuels provoqués par les vibrations.

ATTENTION

• Les systèmes anti-vibrations ne préviennent pas de la maladie des doigts blancs, ni du syndrome du canal carpien. Par conséquent, en cas d'utilisation régulière et continue de votre machine, surveillez soigneusement l'état de vos mains et de vos doigts. Si l'un des symptômes ci-dessus venait à apparaître, il serait indispensable de vous faire examiner immédiatement par votre médecin.
• Si vous êtes équipé d'un appareillage médical électrique/électronique tel qu'un stimulateur cardiaque, consultez votre médecin et le fabricant de cet appareillage avant d'utiliser tout appareil électrique.

Règles de sécurité concernant l'utilisation de la machine.

○ Contrôlez entièrement votre machine avant chaque utilisation. Remplacez les pièces endommagées. Vérifi ez l'absence de fuites de carburant et assurez-vous que tous les dispositifs de fixation sont en place et solidement fixés.
○ Remplacez les éléments Hitachi de la machine qui présentent des fi ssures, des ébréchures ou toute autre avarie.
○ Vérifiez que les systèmes de sécurité sont fonctionnels.
○ Ne laissez personne s'approcher lorsque vous réglez le carburateur.
○ Utilisez uniquement les accessoires recommandés par le constructeur pour cette machine.

ATTENTION

Ne modifi ez en aucun cas la machine. N'utilisez jamais la débroussailleuse pour un autre usage que celui pour lequel elle est prévue.

Sécurité au niveau du carburant

○ Faites le mélange et le plein à l'air libre, à distance de toute étincelle ou fl amme.
○ Utilisez un récipient agréé pour l'essence.
○ Ne fumez pas et ne laissez personne fumer à proximité du carburant ou de la machine, ni lorsque vous utilisez la machine.
○ Essuyez soigneusement toutes les traces de carburant avant de mettre le moteur en marche.
Pour démarrer la débroussailleuse, écartez-vous d'au moins 10 pieds (3 mètres) de l'endroit où vous avez fait le plein.
○ Arrêtez le moteur avant de dévisser les bouchons des réservoirs de carburant ou d'huile.
○ Vidangez le réservoir de carburant avant de ranger la machine. Cette opération est recommandée après chaque utilisation. Si le réservoir n'est pas vide, rangez alors la machine dans une position empêchant toute fuite de carburant.
○ Rangez la machine et le carburant dans un endroit où les vapeurs d'essence ne risquent pas d'entrer en contact avec des étincelles ou une flamme en provenance d'un chauff e-eau, d'un moteur électrique, d'un commutateur, d'une chaudière, etc.

ATTENTION

Le carburant peut s'enflammer facilement ou exploser et l'inhalation de ses vapeurs est dangereuse. Faites particulièrement attention lorsque vous manipulez le carburant ou faites l'appoint du réservoir.

Sécurité au niveau de la coupe

○ Ne coupez rien d'autre que de l'herbe et des broussailles.
○ Examinez la zone de coupe avant chaque utilisation. Enlevez tout objet pouvant être projeté ou s'emmêler dans la machine.
Pour la protection des voies respiratoires, portez un masque de protection contre les aérosols lors de la coupe d'une végétation traitée avec des insecticides.
○ Veillez à ce que personne (enfants, animaux, spectateurs ou aides) ne se tienne à l'intérieur d'un périmètre de sécurité de 50 pieds (15 mètres). Arrêtez immédiatement le moteur si quelqu'un s'approche de vous.
○ Tenez toujours le moteur à votre droite.
○ Maintenez fermement la machine des deux mains.
○ Tenez-vous bien en équilibre sur les deux jambes. Ne travaillez jamais en porte-à-faux.
Restez toujours éloigné du silencieux d'échappement et de l'ensemble de coupe lorsque le moteur est en marche.
○ Maintenez l'outil de coupe en-dessous de la taille.
○ Quand vous déplacez l'appareil d'un lieu à un autre, vérifi ez qu'il est complètement arrêté et que tous les accessoires de coupe sont à l'arrêt.
○ Ne posez jamais l'appareil sur le sol lorsque le moteur tourne.
○ Assurez-vous toujours que le moteur est arrêté et que tous les accessoires de coupe sont complètement à l'arrêt avant de nettoyer l'accessoire principal de coupe de tout débris ou amas d'herbe.
○ Lors de l'utilisation de n'importe quel appareil électrique/thermique, emportez toujours avec vous une trousse de premiers soins.
○ Ne démarrez jamais le moteur de l'appareil, et ne l'utilisez jamais dans un local clos et/ou à proximité de produits infl ammables, les gaz d'échappement étant toxiques.

Sécurité au niveau de l'entretien

○ Entretenez votre machine selon recommandations du constructeur.
Débranchez la bougie avant toute intervention d'entretien, à l'exception des opérations de réglages du carburateur.
○ Ne laissez personne s'approcher lorsque vous réglez le carburateur.
○ Utilisez uniquement les pièces de rechange d'origine Hitachi.

Transport et rangement

○ Portez la machine avec moteur arrêté et silencieux orienté vers l'extérieur.

○ Laissez le moteur refroidir, videz le réservoir de carburant et veillez à la stabilité de la machine lors du rangement ou du chargement à bord d'un véhicule.
○ Vidangez le réservoir de carburant avant de ranger la machine. Cette opération est recommandée après chaque utilisation. Si le réservoir n'est pas vide, rangez alors la machine dans une position empêchant toute fuite de carburant.
○ Rangez la machine hors de portée des enfants.
○ Nettoyez soigneusement la machine avant de l'entreposer dans un endroit sec.
○ Assurez-vous que le commutateur d'arrêt du moteur est bien sur la position « stop » lors du transport ou du rangement de la machine.
○ Si votre modèle est doté d'une lame recouvrez la avec le couvre-lame lors du transport en véhicule.

Dans l'éventualité de situations qui ne seraient pas prises en compte par le présent manuel, redoublez d'attention et usez de bon sens. Contactez un concessionnaire Hitachi pour toute assistance. Faites particulièrement attention aux stipulations introduites par les mots ci-dessous.

ATTENTION

Information de première importance pour éviter des dommages corporels graves ou mortels.

IMPORTANT

Information importante afi n d'éviter des dommages corporels ou matériels.

REMARQUE

Information utile pour une utilisation et un fonctionnement corrects de la machine.

IMPORTANT

Ne démontez pas le lanceur à retour automatique. Vous pourriez vous blesser à cause du ressort de recul.

GARANTIE

Les garanties fournies par Hitachi Koki U.S.A., Ltd. sont indiquées sur le bon de garantie accompagnant les ce produit intitulé “Garantie limitée applicable aux appareils électriques extérieurs Hitachi”.

Ainsi, la garantie de deux ans accordée au “premier utilisateur final du produit à des fins commerciales” et la garantie d’un an concernant la “location”, mentionnées sur le bon de garantie, s’appliquent aux modèles CG24EKS(L).

CARACTÉRISTIQUES

Modèle CG24EKS (L)
	Taille du moteur(cu. in.)	1.46 (23.9 ml)
	Bougie d'allumage Champion CJ6
[cwwx]	Contenance du réservoir de carburant(fl . oz)	17.6(0.52 l)
	Poids à sec (livre) 11.2 (5.1 Kg)
[csc7]	Niveau de pression acoustiqueLpA (dB (A)) (EN27917)	95.2
	Niveau de puissance acoustiqueLwA (dB (A))	112
	Niveau de vibrations (m/s2)(ISO7916)
	Poignée avant	5.3
	Poignée arrière	3.2

REMARQUE

Les niveaux de bruit/vibrations équivalents sont calculés comme total d'énergie pondérée en fonction du temps pour les niveaux de bruit/vibrations dans diverses conditions de travail avec la répartition temporelle suivante : 1/2 ralenti, 1/2 vitesse de course.

* Toutes les données sont susceptibles d'être modifiées sans préavis.

MONTAGE

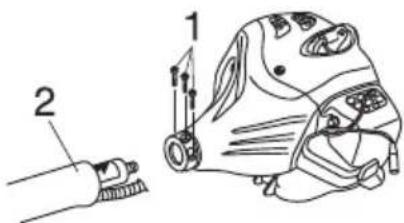

Arbre d'entraînement du moteur (Fig. 1)

Desserrez la vis de blocage du tube (1) de dix tours environ pour que la pointe de la vis n'entrave pas le tube de protection de l'arbre de transmission à insérer. Lors de l'insertion du tube, maintenez la vis de blocage de ce dernier vers l'extérieur pour empêcher que la garniture intérieure ne devienne un obstacle.

Insérez correctement l'arbre de transmission dans le carter d'embrayage du moteur jusqu'à ce que la position marquée (2) sur le tube de l'arbre de transmission touche le carter d'embrayage.

Sur certains modèles, l'arbre de transmission peut être déjà installé.

Lorsque l'insertion de l'arbre de transmission jusqu'à la position marquée sur le tube est diffi cile, faites tourner l'arbre de transmission autour de l'embout d'entraînement de l'outil de coupe dans le sens des aiguilles d'une montre ou inversement. Resserez la vis de blocage du tube tout en alignant l'orifi ce sur le tube de l'arbre de transmission. Ensuite, resserez fermement la vis de blocage.

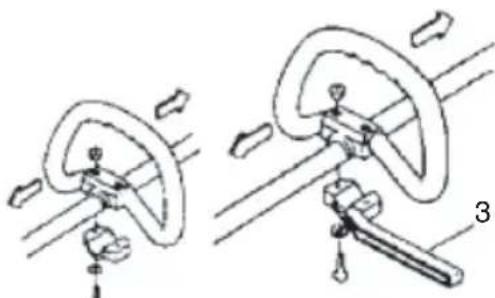

Montage de la poignée

ATTENTION

Utilisez toujours une barre de protection (3) et un harnais de sécurité avec la poignée lors de l'utilisation de lames en acier/rigides montées sur un coupe-herbes ou une débroussailleuse à arbre droit. (Fig. 2)

Fixez la poignée au tube de transmission orientée vers le moteur.

Choisissez la position la plus pratique avant la mise en marche.

REMARQUE

Si le tube de l'arbre moteur comporte une étiquette indiquant la position de la poignée, suivez les indications fournies.

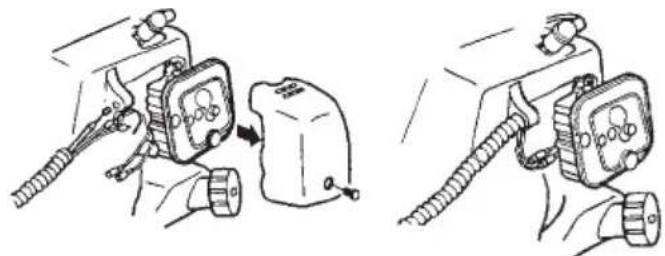

Câble de commande des gaz / câble de marche- arrêt

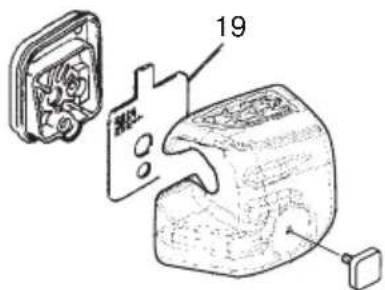

Retirer le couvercle du fi ltre à air. (Fig. 3)

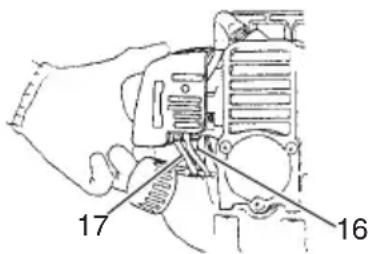

Relier les fi ls de marche-arrêt. (Fig. 4)

Si, sur votre appareil, l'extrémité externe du papillon des gaz (4) est fi letée, introduisez-la dans le support d'ajustage de câble (5) puis vissez sur toute la longueur. Serrez ensuite l'écrou d'ajustage (8) pour bien fixer l'extrémité du câble au support d'ajustage de câble (9).

Connectez l'extrémité du fi I métallique du papillon des gaz (6) au carburateur (7) et installez le chapeau tournant (9). (Fig. 5)

Couvrir ensemble le câble de commande des gaz et les fi ls de marche-arrêt avec le tube de protection fourni jusqu'au niveau du couvercle du filtre à air. (Fig. 6)

Montage du protège-lame (Fig. 7)

Installez le protège-lame sur le tube de l'arbre de transmission. Serrez fermement le crochet de garde afi n que le protège-lame ne puisse pas osciller ou bouger pendant l'utilisation de la machine.

IMPORTANT

Certains protège-lames sont équipés d'un limiteur aiguisé. Prenez garde lorsque vous le maniez.

REMARQUE

Si le tube de l'arbre moteur comporte une étiquette indiquant la position de la protection, suivez les indications fournies.

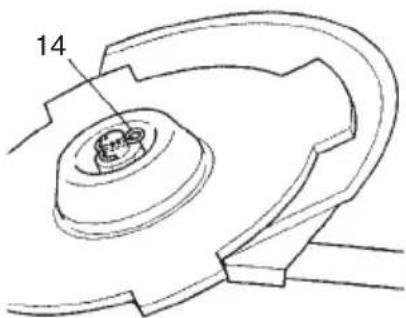

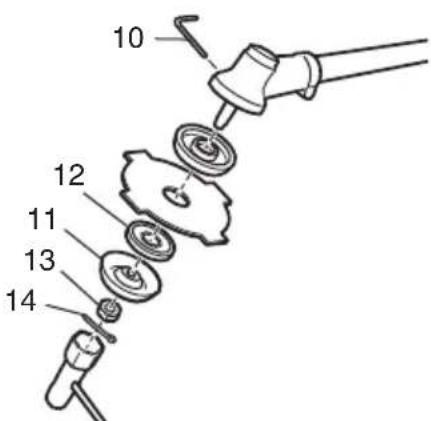

Montage de la lame de coupe (Fig. 8)

(le cas échéant)

Lors de l'installation d'une lame de coupe, assurez-vous que celle-ci ne possède ni fi ssure ni dommage et que ses bords tranchants sont tournés correctement.

Fig. 8

REMARQUE

○ Lors de l'installation du capuchon du porte-lame (11), veillez à ce que le côté concave soit tourné vers le haut.

Insérez la clé de serrage (10) dans le trou du boîtier de renvoi d'angle afi n de bloquer le portelame (12). Remarquez que la vis ou l'écrou de fixation (13) possède un filetage pour gauchers, (desserrez dans le sens des aiguilles d'une montre / serrez dans le sens inverse). Serrez la vis ou l'écrou de fi xation avec la clé à douille.

Si votre appareil est pourvu d'une fixation par écrou et équipé d'une clavette, la lame doit être fi xée à l'aide d'une nouvelle clavette (14) lors de chaque installation. (Fig. 9)

Fig. 9

IMPORTANT

● Avant utilisation, assurez-vous que la lame a été bien installée.

- Si votre machine est équipée d'une couverture de protection sous la lame de coupe, assurez-vous qu'elle ne présente aucune usure excessive ou fi ssure avant utilisation. En cas de dommage ou d'usure, remplacez-la.

ATTENTION

Utilisez uniquement des fi Is non métalliques recommandés par le fabricant pour les têtes Hitachi. N'utilisez jamais de fi I de fer ou de câble métallique. Ils peuvent se rompre et devenir de dangereux projectiles.

UTILISATION

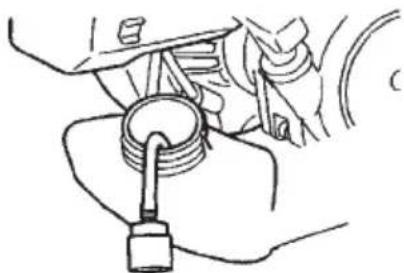

Carburant (Fig. 10)

Fig. 10

ATTENTION

- La débroussailleuse est équipée d'un moteur deux temps. Veillez à toujours l'alimenter en mélange essence/huile.

Veillez à une bonne aération pendant l'opération de remplissage du réservoir.

- Le carburant contient des substances hautement infl ammables. Vous risquez des blessures sévères en cas d'inhalation de vapeurs ou d'éclaboussure accidentelle du produit sur votre corps. Faites toujours très attention lorsque vous manipulez le carburant. Si vous prévoyez de manipuler le carburant en intérieur, faites-le dans un local bien ventilé.

Essence

○ Utilisez toujours de l'essence sans plomb avec un indice d'octane de 89.
○ Utilisez une huile pour moteur à deux temps ou un mélange variant de 25:1 à 50:1. Veuillez consulter le réservoir d'huile pour la proportion du mélange ou contacter un concessionnaire Hitachi.
Si vous n'utilisez pas une huile d'origine, utilisez une huile de qualité contenant un antioxydant recommandé pour être utilisé avec un moteur à deux temps refroidi à l'air (JASO FC GRADE OIL ou ISO EGC GRADE). N'utilisez jamais d'huiles mélangées BIA ou TCW (pour les moteurs à essence 2 temps à refroidissement par eau).
○ N'utilisez jamais d'huile Multigrade (10 W/30), ni d'huile usagée.
○ Effectuez toujours le mélange dans un récipient propre.

Commencez toujours par verser la moitié de l'essence à mélanger. Versez ensuite la totalité de l'huile. Mélangez en agitant le récipient. Ajoutez le reste de l'essence.

Puis agitez le récipient afi n de mélanger soigneusement le carburant avant de faire le plein.

Faire le plein

ATTENTION

• Éteignez toujours le moteur avant de faire le plein.
• Desserrez lentement le bouchon du réservoir de carburant pour eff ectuer le remplissage afi n d'évacuer une éventuelle surpression.
• Serrez le bouchon soigneusement après avoir rempli le réservoir de carburant.

• Avant de redémarrer le moteur, éloignez-vous toujours d'au moins 10 pieds (3 mètres) de l'endroit où vous avez fait le plein de carburant.

• En cas de projection accidentelle de carburant sur vos vêtements, lavez immédiatement ces derniers avec du savon.

• Après chaque appoint de carburant, vérifiez toujours l'absence de fuite.

Avant le remplissage, essuyez autour du bouchon du réservoir afi n d'éviter que des corps étrangers ne pénètrent dans le réservoir. Veillez à l'homogénéité du mélange en agitant à intervalle régulier le récipient avant et pendant le remplissage.

Démarrage

IMPORTANT

Avant le démarrage, vérifi ez que la lame n'est en contact avec aucun objet.

1. Placez l'interrupteur de marche/arrêt (15) en position "marche" (ON). (Fig. 11)

Fig. 11

* Pressez la poire de la pompe d'amorçage (16) à plusieurs reprises pour que le carburant puisse s'écouler par le tuyau de retour (17). (Fig. 12)

Fig. 12

1. Réglez le starter (18) sur la position FERMÉE (CLOSED)(Fig. 13)

1. Tirez vivement sur la corde du lanceur en accompagnant son retour, sans relâcher brusquement la poignée. (Fig. 14)

1. Dès les premiers soubresauts du moteur, ramenez le starter en position ouverte (OPEN). Puis tirez à nouveau vivement sur le lanceur.

REMARQUE

Si le moteur ne démarre pas, répétez la procédure décrite entre les points 2 et 5.

1. Laissez ensuite le moteur chauffer pendant 2 à 3 minutes avant de le soumettre à un effort quelconque.

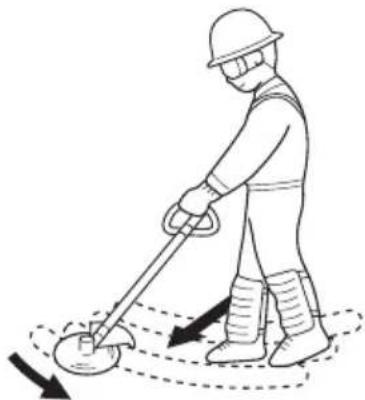

Débroussaillage (Fig. 15, 16, 17)

○ Faites fonctionner le moteur à un régime supérieur à 6,500 min ^-1 lors du débroussaillage. L'utilisation prolongée de la machine au ralenti peut aboutir à une usure prématurée de l'embrayage.
○ Coupez l'herbe de la droite vers la gauche.
○ Une réaction de poussée de la lame peut survenir lorsque la lame en rotation entre en contact avec un objet solide dans la zone critique.

Une réaction dangereuse peut alors survenir provoquant un mouvement incontrôlé et violent de toute la machine et de l'utilisateur. Cette réaction est appelée rebond de la lame. Elle peut faire perdre le contrôle de la machine et être à l'origine de blessures sérieuses, voire fatales. Cette réaction incontrôlée de la lame risque davantage de survenir lorsque l'opérateur ne peut voir le matériau à couper.

○ Portez le harnais comme indiqué sur l'illustration (si la machine en est munie). La lame tourne dans le sens inverse des aiguilles d'une montre. Par conséquent, il est préférable d'utiliser la machine de la droite vers la gauche pour assurer un débroussaillage efficace.

Éloignez les personnes se trouvant à proximité de la zone de travail d'une distance d'au moins 50 pieds (15 m).

Si l'outil de coupe bute contre des pierres ou autres débris, arrêtez le moteur et assurez-vous que l'outil et ses pièces connexes ne sont pas endommagés. Lorsque des herbes ou des plantes grimpantes s'enroulent autour de l'outil de coupe, arrêtez le moteur, attendez que la lame s'arrête de tourner et retirez les herbes et plantes grimpantes.

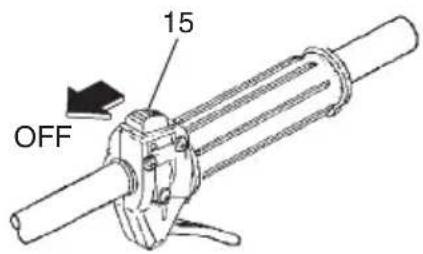

Arrêt de la débroussailleuse (Fig. 18)

Ralentissez le moteur et faites-le fonctionner au ralenti quelques minutes puis mettez l'interrupteur de marche-arrêt (15) sur la position "stop".

Fig. 18

ATTENTION

L'outil de coupe peut blesser lorsqu'il continue de tourner après l'arrêt du moteur ou lorsque l'on déclenche la commande d'alimentation du moteur. Après l'arrêt de la machine, attendez l'arrêt complet de l'outil de coupe avant de poser la machine.

Tête de coupe semi-automatique

○ Faites fonctionner le moteur à un régime supérieur à 6,500 min ^-1 lors du débroussaillage. L'utilisation prolongée de la machine à basse révolution peut aboutir à une usure prématurée de l'embrayage.
○ Coupez l'herbe de la droite vers la gauche.

ATTENTION

L'outil de coupe peut blesser lorsqu'il continue de tourner après l'arrêt du moteur ou lorsque l'on déclenche la commande d'alimentation du moteur. Après l'arrêt de la machine, attendez l'arrêt complet de l'outil de coupe avant de poser la machine.

ENTRETIEN

L'ENTRETIEN, LE REMPLACEMENT OU LA RÉPARATION DES DISPOSITIFS ET SYSTÈMES DE CONTRÔLE DE L'ÉCHAPPEMENT PEUVENT ÊTRE EFFECTUÉS PAR N'IMPORTE QUEL ATELIER DE RÉPARATION OU MÉCANICIEN DE MOTEUR NON AUTOMOBILE.

Réglage du carburateur (Fig. 19)

Fig. 19

ATTENTION

• La lame peut entrer en mouvement pendant le réglage du carburateur.
  N'essayez jamais de démarrer le moteur tant que le carter de protection de l'embrayage et le tube ne sont pas parfaitement en place. Dans le cas contraire, l'embrayage risquerait de se détacher, entraînant des blessures corporelles.

Dans la carburateur, l'air est mélangé au carburant. Le carburateur est réglé pendant les essais en usine. Ce réglage peut nécessiter des modifi cations selon les conditions climatiques et l'altitude. Le carburateur présente une possibilité de réglage:

T = Vis de réglage du ralenti.

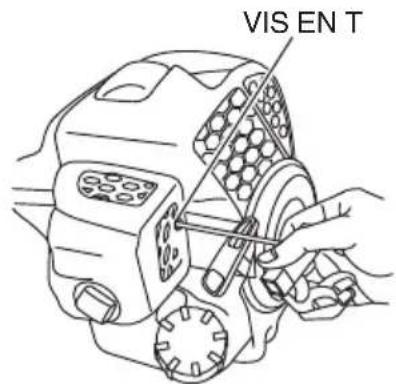

Réglage du ralenti (Vis en T)

Commencez par vérifier la propreté du filtre à air. Lorsque le ralenti est correct, la chaîne ne doit pas tourner. Si un réglage s'avère nécessaire, vissez, dans le sens des aiguilles d'une montre, avec le moteur en marche, jusqu'à ce que la lame commence à tourner. Dévissez alors en sens contraire (sens inverse des aiguilles d'une montre) jusqu'à ce que la chaîne s'immobilise à nouveau. Un ralenti correct permet au moteur de tourner sans variation de régime dans toutes les positions, ce qui assure une marge de sécurité avant la mise en rotation de la chaîne. Si le dispositif de coupe tourne encore après le réglage du régime de ralenti, contactez un concessionnaire Hitachi.

REMARQUE

La vitesse de tours par minute au ralenti est de 2,800 - 3,200 min ^-1 .

ATTENTION

L'outil de coupe doit être absolument immobile lorsque le moteur tourne au ralenti.

Filtre à air (Fig. 20)

Nettoyez le fi ltre à air régulièrement pour éviter :

○ les troubles de fonctionnement du carburateur
○ les problèmes de démarrage
○ les pertes de puissance
○ l'usure prématurée des organes du moteur
○ une consommation anormalement élevée

Nettoyez le fi ltre à air quotidiennement ou plus fréquemment en milieu poussiéreux.

Fig. 20

Nettoyage du fi ltre à air

Démontez le couvercle du filtre à air et le filtre (19). Lavez-les à l'eau savonneuse chaude. Veillez ensuite à ce que le fi ltre soit bien sec avant de le remonter. Un filtre à air ayant servi longtemps ne peut être complètement nettoyé. Par conséquent, il doit être remplacé régulièrement par un fi ltre neuf. Remplacez toujours le fi ltre s'il est endommagé.

Filtre à carburant (Fig. 21)

Purgez tout le carburant se trouvant dans le réservoir et retirez la durite du fi ltre à carburant du réservoir. Démontez la cartouche du fi ltre et rincez-la dans de l'eau chaude contenant un produit détergent.

Rincez soigneusement jusqu'à élimination de toute trace de détergent. Pressez la cartouche sans la tordre afi n d'éliminer l'excès d'eau et laissez-la sécher à l'air libre.

REMARQUE

Si le filtre a durci à cause des impuretés content dans le carburant, il convient de le remplacer.

L'état de la bougie est influencé par :

○ Un mauvais réglage du carburateur
○ Un mélange incorrect (trop riche en huile)
○ Un fi ltre à air sale
○ Des conditions d'utilisation difficiles (par temps froid par exemple)

Ces facteurs contribuent à la formation de dépôts sur les électrodes de la bougie et peuvent entraîner des troubles de fonctionnement et des diffi cultés de démarrage. Si la débroussailleuse manque de puissance, si elle démarre mal ou si son ralenti est irrégulier, commencez toujours par vérifi er l'état de la bougie. Si la bougie est encrassée, nettoyez-la et vérifi ez l'écartement des électrodes. Ajustez-le si nécessaire. Il doit être de 0.024" (0.6 mm). La bougie devra être remplacée après une centaine d'heures d'utilisation, ou plus tôt si les électrodes sont endommagées.

Dans certaines régions, la réglementation locale exige l'utilisation d'une bougie équipée d'une résistance d'antiparasitage afi n d'éliminer les signaux d'allumage. Si cette machine était équipée à l'origine d'une bougie avec résistance d'antiparasitage, utilisez le même type de bougie lorsque vous la remplacez.

Boîtier de renvoi d'angle (Fig. 23)

Vérifi ez le niveau de graisse du boîtier de renvoi d'angle ou de l'engrenage d'angle à intervalles de 50 heures d'utilisation, en dévissant le bouchon sur le côté du boîtier de renvoi d'angle.

Si aucune graisse n'est visible sur les flancs des engrenages, remplissez jusqu'aux 3/4 le renvoi de graisse multi-fonction à base de lithium. Ne remplissez pas totalement le boîtier.

Vous trouverez ci-dessous quelques conseils d'ordre général pour l'entretien de votre tronçonneuse. Pour plus d'informations, veuillez contactez un concessionnaire Hitachi.

Entretien quotidien

○ Nettoyez l'extérieur de la machine.
○ Vérifiez que le harnais n'est pas endommagé.
Si votre modèle est doté d'une lame, vérifiez que le protège-lame n'est pas fi ssuré. S'il l'est ou a subi des chocs, remplacez-le.
○ Vérifiez que l'accessoire de coupe est bien centré, aiguisé et exempt de fi ssures. Un outil de coupe décentré provoque d'importantes vibrations susceptibles d'endommager la machine.
○ Vérifiez que l'écrou du guide-chaîne est suffisamment serré.
Si votre modèle est doté d'une lame, assurez-vous Assurez-vous que le protecteur de transport de la lame n'est pas endommagé et qu'il peut être installé rapidement et fi xé solidement.
○ Vérifiez le serrage de tous les écrous et vis.

Entretien hebdomadaire

○ Contrôlez le lanceur, sa corde et son ressort de rappel.
○ Nettoyez extérieurement la bougie.
○ Démontez-la et vérifiez l'écartement des électrodes. Il doit être de 0.024" (0.6 mm). Sinon, remplacez la bougie.
○ Vérifiez que le boîtier de renvoi d'angle est rempli de graisse aux 3/4.
○ Nettoyez le fi ltre à air.

Entretien mensuel

○ Rincez le réservoir de carburant avec du gasoil.
○ Nettoyez extérieurement le carburateur et son logement.
○ Nettoyez le volant magnétique (turbine) et son logement.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
