CG36DL(L) - Taille-haie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haie
Marque	Hitachi
Modèle	CG36DL(L)
Alimentation	Batterie lithium-ion 36 V
Longueur de lame	600 mm
Entraxe des dents	30 mm
Vitesse de coupe à vide	1 500 coups/min
Poids (avec batterie)	3,5 kg
Niveau de pression acoustique (LpA)	79 dB(A)
Niveau de puissance acoustique (LwA)	92 dB(A)
Vibrations (main avant)	2,5 m/s²
Capacité de coupe maximale	26 mm
Type de batterie compatible	Hitachi 36 V (BSL36 série)
Autonomie moyenne	45 minutes
Temps de charge	45 minutes (chargeur rapide)
Protection	Carter de protection avec frein de lame
Poignée	Poignée arrière rotative à 180°
Entretien	Nettoyage après usage, lubrification régulière
Nettoyage	Chiffon humide, pas de solvants
Accessoires inclus	Lame de rechange, huile, chargeur, coffret
Garantie	2 ans
Pays de fabrication	Chine
Normes	CE, RoHS

FOIRE AUX QUESTIONS - CG36DL(L) HITACHI

Quelle batterie utiliser avec le taille-haie Hitachi CG36DL(L) ?

Utilisez une batterie lithium-ion 36 V de la série BSL36 de Hitachi. Ne pas utiliser de batterie d’une autre tension.

Comment affûter la lame du CG36DL(L) ?

Affûtez les dents avec une lime plate en suivant l’angle d’origine. Il est recommandé de confier l’affûtage à un professionnel si vous n’êtes pas expérimenté.

Quelle huile utiliser pour la lubrification de la lame ?

Utilisez une huile spéciale taille-haie ou une huile de machine légère. Appliquez quelques gouttes sur les dents avant chaque utilisation.

Comment nettoyer le taille-haie après utilisation ?

Nettoyez la lame avec une brosse souple et un chiffon humide. N’utilisez jamais de solvants ou de produits agressifs. Séchez soigneusement.

Que faire si la lame se bloque ?

Relâchez la gâchette et retirez la batterie. Retirez les branches coincées avec des gants de protection. Vérifiez que la lame n’est pas endommagée.

Quels équipements de sécurité porter ?

Portez des lunettes de protection, des gants anti-coupure, des protections auditives et des chaussures de sécurité. Ne portez pas de vêtements amples.

Comment entreposer le taille-haie ?

Rangez-le dans un endroit sec, à l’abri du gel. Retirez la batterie et placez le protège-lame avant stockage.

La batterie ne se recharge pas, que faire ?

Vérifiez que le chargeur est branché et que les contacts sont propres. Si le problème persiste, testez avec une autre batterie. Contactez le service après-vente si nécessaire.

Puis utiliser le CG36DL(L) sous la pluie ?

Non, l’appareil n’est pas étanche. Utilisez-le uniquement par temps sec. L’humidité peut endommager les composants électriques et augmenter les risques d’électrocution.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées (lame, batterie, chargeur, etc.) sont disponibles chez les revendeurs agréés Hitachi ou sur leur site web. Utilisez le numéro de modèle CG36DL(L) pour identifier les pièces.

MODE D'EMPLOI CG36DL(L) HITACHI

Une utilisation INCORRECTE OU DANGEREUSE de cet appareils de jardinage peut entraîner la mort ou de sérieuses blessures corporelles !

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'appareil de jardinage. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'appareil de jardinage. Ce mode d'emploi doit être conservé dans un endroit sûr.

PRÉCAUTIONS RELATIVES À LA DÉBROUSSAILLEUSE .. 33

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE 35

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE .... 36

PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION 37

DESCRIPTION FONCTIONNELLE 39

NOM DES PARTIES 39

SPECIFICATIONS 40

Page

ASSEMBLAGE ET FONCTIONNEMENT .... 41

UTILISATIONS 41

MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE 41

MÉTHODE DE RECHARGE 41

À PROPOS DU TÉMOIN D'ALIMENTATION ..... 43

A PROPOS DE L'INDICATEUR DE PUISSANCE RÉSIDUELLE DE LA BATTERIE .... 43

AVANT D'UTILISER L'APPAREIL DE JARDINAGE .....44

TÊTE DE FIL DE NYLON 46

UTILISATION 49

PRÉCAUTIONS D'UTILISATION 50

ENTRETIEN ET INSPECTION 52

ACCESOIRES 54

ACCESSOIRES STANDARD 54

ACCESSOIRES EN OPTION 55

DÉPANNAGE 56

LISTE DES PIECES 86

ÍNDICE

Español

Página

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet appareil de jardinage.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'appareil de jardinage proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'appareil de jardinage et dans ce mode d'emploi.

NE JAMAIS utiliser cet appareil de jardinage d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES APPAREILS DE JARDINAGE

⚠ AVERTISSEMENT

Lorsque vous utilisez un appareil de jardinage qui fonctionne à l'électricité, il est important de suivre des mesures de sécurité simples pour réduire le risque d'incendie, de décharge électrique et de blessure. Ces mesures incluent:

Lire tous les avertissements de sécurité et toutes les instructions

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Le terme "appareil de jardinage", utilisé dans les avertissements, se réfère aux appareils de jardinage (câblé) ou aux appareils de jardinage à piles (sans fil).

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'appareils de jardinage en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les appareils de jardinage créent des étincelles susceptibles d'enflammer la poussière.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un appareil de jardinage.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'appareil de jardinage doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les appareils de jardinage mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les appareils de jardinage à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'appareil de jardinage, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'appareil de jardinage.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un appareil de jardinage à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un appareil de jardinage dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un appareil de jardinage.

Ne pas utiliser d'appareil de jardinage si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'appareils de jardinage, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs.

Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'appareil de jardinage au sol ou de le transporter.

Transporter les appareils de jardinage avec le doigt sur l'interrupteur ou brancher les appareils de jardinage avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'appareil de jardinage en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'appareil de jardinage peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'appareil de jardinage dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un appareil de jardinage

a) Ne pas forcer sur l'appareil de jardinage. Utiliser l'appareil de jardinage adapté à vos travaux.

Le bon appareil de jardinage fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'appareil de jardinage si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout appareil de jardinage ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des appareils de jardinage.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'appareil de jardinage.

d) Stockez les appareils de jardinage inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'appareil de jardinage ou ces instructions utiliser l'appareil de jardinage.

Les appareils de jardinage sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les appareils de jardinage. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'appareil de jardinage.

Si l'appareil de jardinage est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des appareils de jardinage mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'appareil de jardinage, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'appareil de jardinage pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse. 31

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.
Un chargeur inadéquat pour le type de batterie peut entraîner un risque d'incendie en cas d'utilisation avec une autre batterie.
b) Utiliser les appareils de jardinage uniquement avec les batteries spécifiées.
L'utilisation d'autres batteries peut entraîner un risque de blessures et d'incendie.
c) Lorsque la batterie est inutilisée, la garder à l'écart d'objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie.
d) En cas d'utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

6) Service

a) Faire entretenir l'appareil de jardinage par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'appareil de jardinage.

AVERTISSEMENT

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

• Plomb des peintres à base de plomb,
• Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
• Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les appareils de jardinage par les surfaces de grippage lors de la réalisation d'opérations où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son cordon d'alimentation.

Un contact avec un fil "sous tension" mettra les parties métalliques de l'appareil de jardinage "sous tension" et électrocutera l'utilisateur.

2. TOUJOURS

porter des protecteurs d'oreille lors de l'utilisation de l'appareil de jardinage pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. N'approchez JAMAIS les mains ou d'autres parties du corps à proximité des pièces en mouvement pendant que l'appareil de jardinage est en fonction. La débroussailleuse doit uniquement être tenue par la poignée.

2. La débroussailleuse sans fil fonctionnant sur batterie, ayez bien conscience qu'elle est constamment prête à fonctionner.

3. Lors d'un travail en position élevée, évacuer tout le monde de l'aire de travail et ne pas oublier qu'on travaille en hauteur.

4. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'appareil de jardinage.

1. NE JAMAIS utiliser l'appareil de jardinage sans que tous les dispositifs de sécurité ne soient en place.

NE JAMAIS faire fonctionner cet appareil de jardinage sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'appareil de jardinage.

1. Utiliser l'appareil de jardinage correct

Ne pas forcer sur un petit appareil de jardinage ou accessoire pour faire le travail d'un appareil de jardinage de grande puissance. Ne pas utiliser un appareil de jardinage pour un usage pour lequel il n'a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d'arbre ou des bûches.

1. NE JAMAIS utiliser un appareil de jardinage pour des applications autres que celles spécifiées.

NE JAMAIS utiliser un appareil de jardinage pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'appareil de jardinage correctement

Utiliser l'appareil de jardinage de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'appareil de jardinage.

NE JAMAIS permettre que l'appareil de jardinage soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.
   Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
2. Ne pas utiliser les appareils de jardinage si le revêtement de plastique ou la poignée est fendu.
   Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels appareils de jardinage ne doivent pas être utilisés avant d'être réparé.
3. Les accessoires doivent être fermement montés sur l'appareil de jardinage.
   Eviter les blessures potentielles personnelles et aux autres. Les instruments de coupe et les accessoires qui ont été montés sur l'appareil de jardinage doivent être fixés et serrés fermement.
4. NE JAMAIS utiliser un appareil de jardinage défectueux ou qui fonctionne anormalement.
   Si l'appareil de jardinage n'a pas l'air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
5. Manipuler l'appareil de jardinage avec précaution.
   Si un appareil de jardinage tombe ou frappe un matériau dur accidentellement, il risque d'être déformé, fendu ou endommagé.
6. Ne pas essuyer les parties en plastique avec du solvant.
   Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.
7. TOUJOURS porter des lunettes des protections
   conformes aux exigences des dernières révisions du standard ANSI Z87.1.
8. Le moteur de ce produit contient un aimant permanent puissant.
   Vous devez observer les précautions suivantes relatives à l'adhérence de copeaux à l'appareil de jardinage et à l'effet de l'aimant permanent sur les appareils électroniques.
   ATTENTIONN
   ① Ne placez pas l'appareil de jardinage sur un banc ou une zone de travail jonchée de copeaux métalliques.
   Les copeaux risquent d'adhérer à l'appareil de jardinage et de provoquer une blessure ou un dysfonctionnement.

② Si des copeaux sont restés collés à l'appareil de jardinage, ne les touchez pas. Utilisez une brosse pour les décrocher.
Vous risquez sinon de vous blesser.

③ Si vous portez un pacemaker ou autre dispositif électronique médical, n'utilisez pas l'appareil de jardinage et ne vous en approchez pas.

Le fonctionnement de votre dispositif médical risquerait d'être affecté.

④ N'utilisez pas l'appareil de jardinage à proximité d'appareils de précision tels que des téléphones cellulaires, des cartes magnétiques ou des supports de mémoire électroniques.

Vous risqueriez de provoquer un dysfonctionnement du dispositif ou de subir une perte de données.

1. Définitions pour les symboles utilisés sur cet appareil de jardinage

V ....volts

= .... courant continu

No ...... vitesse sans charge

---/min ...... rotations ou mouvements de va-et- vient par minute

PRÉCAUTIONS RELATIVES À LA DÉBROUSSAILLEUSE

AVERTISSEMENT

1. Éviter les environnement dangereux – Ne pas utiliser l'outil dans des endroits humides ou mouillés.

2. Ne pas utiliser sous la pluie.

3. Éloigner les enfants – Tous les visiteurs doivent être maintenus à une distance suffisante de la zone de travail.

4. Porter des vêtements adéquats – Ne pas porter de vêtements amples ni de bijoux. Ceux-ci risqueraient d'être attrapés par les pièces en mouvement. Le port de gants en caoutchouc et de chaussures fermées est recommandé pour travailler à l'extérieur. Porter un filet pour tenir les cheveux longs.

5. Porter des lunettes de sécurité – Toujours utiliser un masque facial ou un masque anti-poussières si le travail génère beaucoup de poussière.

6. Utiliser le bon outil – Ne pas utiliser l'outil pour n'importe quelle tâche, sauf celle pour laquelle il est destiné.

7. Éviter tout démarrage involontaire – Ne pas transporter l'outil branché en gardant le doigt sur l'interrupteur. S'assurer que l'interrupteur est hors tension lors du branchement dans l'alimentation.

8. Ne pas forcer l'outil – Il fera mieux le travail et risquera moins de provoquer un risque de blessure à la vitesse pour laquelle il a été conçu.

9. Ne pas trop se pencher – Garder toujours l'équilibre et les deux pieds à terre.

10. Rester vigilant – Faire attention à chaque mouvement effectué. Veuillez utiliser votre bon sens. Ne pas faire fonctionner l'outil quand vous êtes fatigué.

11. Ranger l'outil à l'intérieur – Lorsqu'il n'est pas utilisé, l'outil doit être rangé à l'intérieur dans un endroit sec et en hauteur ou dans un endroit fermé à clé, hors de portée des enfants.
12. Maintenir l'outil avec soin – Garder les pièces affûtées et propres pour de meilleures performances et pour réduire le risque de blessure. Suivre les instructions pour lubrifier et changer les accessoires. Inspecter périodiquement le cordon électrique, et s'il est endommagé, le faire réparer par un centre de service agréé. Inspecter régulièrement les rallonges et les remplacer si elles sont endommagées. Garder les poignées sèches, propres et exemptes d'huile et de graisse.
13. Vérifier les pièces endommagées – Avant d'utiliser l'outil, une protection ou tout autre élément qui est endommagé, le vérifier attentivement pour s'assurer qu'il fonctionne correctement et qu'il peut être utilisé pour l'application désirée. Vérifier l'alignement des pièces mobiles, vérifier également qu'elles ne sont pas tordues, vérifier l'état des pièces, l'assemblage et tout autre élément qui pourrait affecter le fonctionnement de l'outil. Une pièce endommagée devrait être réparée ou remplacée par un centre de service autorisé, sauf indication contraire dans ce manuel d'instructions.
14. Ne pas recharger l'outil sous la pluie ou dans un endroit humide.
15. Ne pas utiliser un outil à batterie sous la pluie.
16. Retirer ou débrancher la batterie avant d'effectuer une opération de maintenance, de nettoyage ou avant de démonter l'outil.
17. N'utiliser que ce type de batteries: BSL3620, BL36200.
18. Ne pas jeter la ou les batteries au feu. Les cellules pourraient en effet exploser. Vérifiez les réglementations locales pour connaître les instructions de recyclage.
19. Ne pas tenter de démonter ou de modifier la ou les batteries.
    L'électrolyte qui se trouve dans la batterie est corrosive et peut être dangereuse pour la peau et pour les yeux. Elle peut également être toxique si avalée.
20. Faire toujours très attention en manipulant la batterie afin de ne pas la mettre en court-circuit avec des matériaux conducteurs, comme une bague, un bracelet, ou des clefs.
    La batterie et le conducteur risqueraient de surchauffer et de causer des brûlures.
21. L'utilisation de cet appareil de jardinage nécessite une certaine patience. Couvrez-vous suffisamment pour ne pas avoir froid.

22. Planifiez vos travaux pour éviter les accidents.

23. N'utilisez pas l'appareil de jardinage la nuit, par mauvais temps ou en cas de mauvaise visibilité. N'utilisez pas l'appareil de jardinage sous la pluie ou après une averse.

Le terrain est alors glissant. Une perte d'équilibre pourrait provoquer un accident.

1. Contrôlez la tête du fil de nylon avant de démarrer les travaux.

N'utilisez pas l'appareil de jardinage si la tête du fil de nylon est fendue, abîmée ou tordue.

Vérifiez que la tête du fil de nylon est fixée correctement. Si elle venait à tomber ou à se desserrer pendant les travaux, elle risquerait de provoquer un accident.

1. N'oubliez pas de fixer le couvercle avant de démarrer les travaux.

L'utilisation de l'appareil de jardinage sans cette pièce peut entraîner un risque de blessure.

1. N'oubliez pas de fixer la poignée en U avant de démarrer les travaux. La poignée ne doit présenter aucun jeu et être correctement fixée avant le début des travaux. Maintenez fermement la poignée en U pendant les travaux. Ne faites pas basculer l'appareil de jardinage. Placez-vous dans une position correcte en maintenant votre équilibre.

Une perte d'équilibre entraîne un risque de blessure.

1. Soyez vigilant lors du démarrage du moteur.

Posez l'appareil de jardinage sur le sol, à un endroit plat.

N'utilisez pas l'appareil de jardinage à moins de 50 pieds. (15 m) de personnes ou d'animaux.

Veillez à ce que la tête du fil de nylon n'entre pas en contact avec le sol, des arbres ou des plantes. Le non-respect de ces précautions au démarrage peut entraîner une blessure.

1. Ne bloquez pas le levier de verrouillage.

En repoussant le levier par inadvertance, vous vous exposez à un risque de blessure.

1. Avant de vous éloigner de l'appareil de jardinage, appuyez sur le bouton d'alimentation pour l'éteindre.

2. Utilisez l'appareil de jardinage avec précaution à proximité de câbles électriques, de canalisations de gaz ou d'installations similaires.

3. Ramassez les boîtes de conserve vides, les câbles, pierres ou autres obstacles au sol avant de démarrer les travaux. Ne travaillez pas à proximité de souches ou de cailloux.

Vous risqueriez de détériorer la tête du fil de nylon ou de vous blesser.

1. Ne touchez jamais la tête du fil de nylon pendant que l'appareil de jardinage est en marche.

Veillez également à ce qu'elle n'entre pas en contact avec vos cheveux, vêtements etc.

1. Dans les situations suivantes, coupez le moteur et vérifiez que la tête du fil de nylon ne tourne plus.

Lors du passage vers une autre zone de travail.

Avant d'ôter une ordure ou des herbes coincées dans l'appareil de jardinage.

Pour ramasser les obstacles, les ordures, l'herbe et les éclats générés par la débroussailleuse.

Avant de poser l'appareil de jardinage sur le sol. En laissant la tête du fil de nylon tourner pendan ces opérations, vous risquez de provoquer un accident inattendu.

1. N'utilisez pas l'appareil de jardinage à moins de 50 pieds. (15 m) d'une autre personne.

Si vous travaillez à deux, restez séparés d'une distance minimum de 50 pieds. (15 m).

Les éclats projetés peuvent entraîner des accidents. Si vous travaillez sur des surfaces instables (pentes), vérifiez que vous ne risquez pas de blesser votre partenaire.

Utilisez des sifflets ou autre procédé similaire pour attirer l'attention de vos collaborateurs.

1. Si la tête du fil de nylon est bloquée par de l'herbe ou un autre objet, coupez le moteur et attendez que la tête du fil de nylon soit arrêtée avant de retirer l'obstruction.

Vous risquez de vous blesser si vous n'attendez pas l'immobilisation de la tête du fil de nylon.

Vous risquez d'endommager l'appareil de jardinage si vous continuez à l'utiliser lorsque la tête du fil de nylon est bloquée par des objets.

1. Si l'appareil de jardinage fonctionne mal et produit des bruits ou des vibrations, coupez immédiatement le moteur et faites contrôler/réparer l'appareil de jardinage par votre concessionnaire.

Une utilisation prolongée entraîne un risque de blessure ou de détérioration de l'appareil de jardinage.

1. En cas de chute ou de choc, contrôlez soigneusement l'appareil de jardinage pour vérifier l'absence de détérioration, de fissure ou de déformation.

L'utilisation d'un appareil de jardinage détérioré, fissuré ou déformé peut entraîner un risque de blessure.

1. Si vous devez transporter l'appareil de jardinage à l'intérieur d'un véhicule, fixez-le pour éviter qu'il ne soit ballotté.

Le non-respect de cet avertissement entraîne un risque d'accident.

1. Ne pas utiliser de batterie ou d'appareil de jardinage endommagé ou modifié.

Des batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant des risques d'incendie, d'explosion ou de blessure.

1. Ne pas exposer une batterie ou un appareil de jardinage au feu ou à une température trop élevée.

Une exposition au feu ou à une température excédant les 265°F (130°C) peut provoquer une explosion.

ATTENTION

1. N'utilisez pas la tête du fil de nylon pour découper des objets autres que de l'herbe. N'utilisez pas l'appareil de jardinage dans des flaques d'eau et évitez de mettre en contact la tête du fil de nylon avec de la saleté.

2. Cet appareil de jardinage contient des pièces de précision. Il ne doit donc pas être exposé à des chutes, à des impacts violents ou à des liquides. L'appareil de jardinage risquerait d'être détérioré ou de présenter un dysfonctionnement.

3. Ôtez la tête du fil de nylon si vous devez stocker l'appareil de jardinage ou le transporter après l'avoir utilisé.

4. N'exposez pas l'appareil de jardinage à des insecticides ou des produits chimiques.

Ces derniers risquent de provoquer une fissure ou des détériorations.

1. Si les étiquettes d'avertissement deviennent illisibles ou s'écaillent, remplacez-les par des étiquettes neuves.

Vous pouvez vous procurer des étiquettes neuves auprès de votre revendeur.

1. Ne touchez jamais le moteur immédiatement après avoir utilisé l'appareil de jardinage – vous risqueriez de vous brûler.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE

⚠ AVERTISSEMENT

Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC36YRSL.

2. Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.

3. Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables HITACHI utilisées dans le modèle: pour UC36YRSL---BSL3620, BL36200. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

7. Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l'on doit utiliser un cordon de rallonge, s'assurer que:

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ;
b. Le cordon de rallonge est correctement raccordé et en bon état électrique ;
c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE

Intensité nominale d'entrée CA (ampères)* Calibre du cordon
Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)
0	2	1	8	18
2	3	1	8	18
3	4	1	8	18

* Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple:

$$ \frac {1 , 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$

1. Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés - Le remplacer immédiatement.

2. Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.

3. Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC36YRSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

BIEN NOTER: UTILISER EXCLUSIVEMENT DES BATTERIES HITACHI: POUR UC36YRSL---BSL3620, BL36200. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

⚠ AVERTISSEMENT

Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie ensemble.
8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.

9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.

10. NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.

11. NE JAMAIS ranger la batterie ni le chargeur de batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 50 pieds. (15 m)inutes entre deux recharges pour éviter toute surchauffe du chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.

Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue, le moteur s'arrête.
   Dans ce cas de figure, chargez immédiatement la batterie.
2. En cas de surcharge de l'appareil de jardinage, actionnez le commutateur de l'appareil de jardinage et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'appareil de jardinage.
3. En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l'utiliser.

En outre, respectez la précaution et l'avertissement suivants.

AVERTISSEMENT

Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne s'accumulent pas sur la batterie.

○ Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
Assurez-vous que les copeaux et la poussière qui tombent sur l'appareil de jardinage lorsque vous travaillez ne s'accumulent pas sur la batterie.

○ Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
○ Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l'aide d'un objet pointu tel qu'un clou. Ne la frappez pas à l'aide d'un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N'utilisez pas une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
4. N'insérez pas la batterie à l'envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise électrique ou à un allume-cigare.
6. N'utilisez pas la batterie à d'autres fins que celle spécifiée.
7. En cas d'échec du chargement d'une batterie, même après un certain délai, arrêtez immédiatement le rechargement.
8. N'exposez pas la batterie à des températures ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
10. Ne pas utiliser à proximité d'une source puissante d'électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôtez immédiatement la batterie de l'équipement ou du chargeur de batterie et ne l'utilisez plus.

ATTENTION

1. En cas de projection dans les yeux de liquide ayant fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l'eau claire et contactez immédiatement un médecin. En l'absence de traitement, le liquide peut détériorer l'oeil.

2. En cas de projection de liquide ayant fuit de la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l'eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur, de surchauffe, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n'utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.

⚠ AVERTISSEMENT

Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d'électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

○ Ne pas mettre d'objet conducteur d'électricité, tels que clous, fil d'acier, de cuivre ou autre fil dans la mallette de rangement.

Insérez le bloc de piles dans l'appareil de jardinage jusqu'à ce que les entrées d'air illustrées à la Fig. 1 soient cachées afin d'éviter les courts-circuits.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET APPAREIL DE JARDINAGE!

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'appareil de jardinage.

NE JAMAIS utiliser ni entreprendre une révision de l'appareil de jardinage sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'appareil de jardinage utilisé.

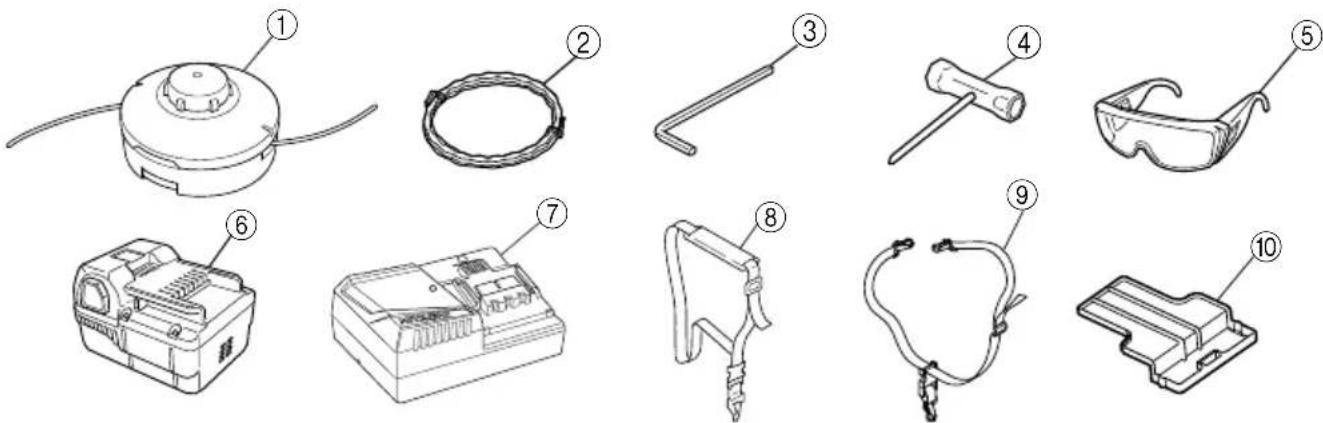

NOM DES PARTIES

1. Coupe bordure sans fil

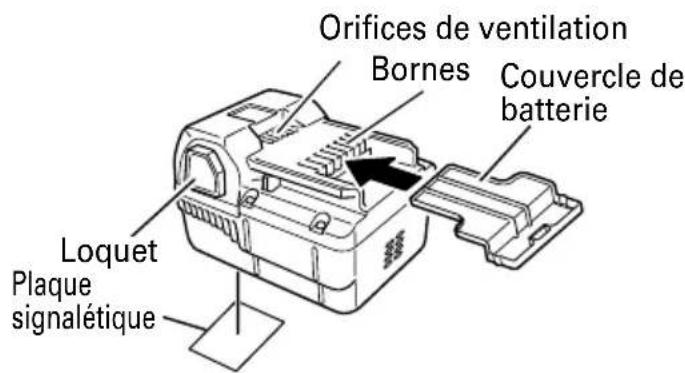

○ Batterie (BSL3620)

Fig. 1

2. Chargeur de batterie (UC36YRSL)

Fig. 2

SPECIFICATIONS

1. Coupe bordure sans fil

Modèle CG36DL(L) CG36DAL(L)
Débroussailleuse à bras Type droit Modèle à rallonge
Diamètre de coupe 12" (310 mm)
Direction de rotation		Dans le sens inverse des aiguilles d'une montre vu du dessus
Vitesse à vide 5,800 – 7,000 /min
Moteur Moteur du disque
Autonomie de la batterie *(Lorsque la batterie rechargeable fournie est complètement chargée)		BSL3620: 35 min (Normal) 15 min (Haut)BL36200: 5.5 h (Normal) 2.5 h (Haut)
Type de poignée Poignée en U
Longueur totale × largeur totale × hauteur		74-13/16" × 12-19/32" × 9-27/32"(1,900 mm × 320 mm × 250 mm)Rétracté:(Avec batterie du type BSL3620 inséré)	Déployé:74" × 12-19/32" × 9-27/32"(1,880 mm × 320 mm × 250 mm)
Batterie Type	Modèle BSL3620 BL36200
	Batterie au lithium ion
	Tension	DC 36 V
Poids (Avec tête du fil de nylon, batterie du type BSL3620, bandoulière et couvercle)		12.1 lbs. (5.5 kg)	12.8 lbs. (5.8 kg)

* Les données du tableau précédant sont fournies à titre d'exemple uniquement. Le type de végétation, la température ambiante, les caractéristiques de la batterie rechargeable, les méthodes de travail etc. pouvant être très diff érents, ces données doivent uniquement être utilisées à titre indicatif.
Conditions : Diamètre externe de la tête en nylon 12" (310 mm). Cadran des vitesses Normal ou Haut (levier en position ON en permanence)

1. Chargeur de batterie

Source d'alimentation d'entrée	Monophasée: CA 120 V 60 Hz
Durée de recharge	Environ 60 min.(À une température de 68°F (20°C))
Tension de charge	CC 14.4 V — 36 V
Courant de charge	14.4 V — 25.2 V: CC 3.0 A36 V: CC 2.0 A
Poids	1.5 lbs. (0.7 kg)

REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d'alimentation.

ASSEMBLAGE ET FONCTIONNEMENT

UTILISATIONS

Débroussaillage et tonte des herbes.

MÉTHODE DE RETRAIT ET D'INSTALLATION DE LA BATTERIE

1. Retrait de la batterie

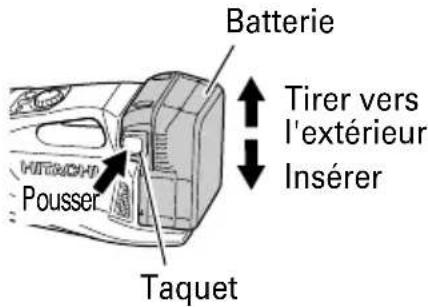

Maintenez fermement le carter et poussez le taquet de la batterie pour ôter cette dernière (Voir Fig. 3).

ATTENTION

Ne jamais court-circuiter la batterie.

1. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (voir Fig. 3).

Fig. 3

MÉTHODE DE RECHARGE

REMARQUE:

Avant de brancher le chargeur dans la prise, vérifier les points suivants:

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

⚠ AVERTISSEMENT

Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher la fiche du chargeur de batterie dans la prise.

Une fois la fiche du chargeur de batterie insérée dans la prise, le voyant témoin clignote en rouge (à intervalles d'1 seconde).

⚠ AVERTISSEMENT

Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiatement.

1. Insérer la batterie dans le chargeur de batterie.

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 4. S'assurer de bien l'enclencher de manière à ce que la ligne soit visible.

Batterie

Fig. 4

1. Recharge

○ Lorsque la batterie est branchée sur le chargeur de batterie, le chargement démarre et le voyant témoin s'allume en rouge (Voir Tableau 2).

REMARQUE:

Si le voyant témoin clignote rapidement en rouge, retirer la fiche de la prise et vérifier que la batterie est montée correctement.

○ Une fois la batterie complètement chargée, le voyant témoin clignote lentement en rouge. (à intervalles de 1 seconde) (Voir Tableau 2)

Tableau 2

Indications de la lampe témoin
La lampe témoin s'allume ou clignote en rouge.	Avant la recharge	Clignote	S'allume pendant 0.5 seconde.Ne s'allume pas pendant 0.5 seconde.(Eteint pendant 0.5 seconde)
	Pendant la recharge	S'allume	S'allume sans interruption
	Recharge terminée	Clignote	S'allume pendant 0.5 seconde.Ne s'allume pas pendant 0.5 seconde.(Eteint pendant 0.5 seconde)
	Recharge impossible	Scintille	S'allume pendant 0.1 seconde.Ne s'allume pas pendant 0.1 seconde.(Eteint pendant 0.1 seconde)	Anomalie de la batterie ou du chargeur
La lampe témoin s'allume en vert.	Veille en surchauffe	S'allume	S'allume sans interruption	Batterie en surchauffe.Chargement impossible(le chargement commencera une fois que la batterie sera froide).

REMARQUE: En mode veille pour le refroidissement de la batterie, UC36YRSL refroidit la batterie en surchauffe via un ventilateur de refroidissement.

○ Température admissible d'une batterie rechargeable.
La température admissible des batteries rechargeables est indiquée dans le tableau ci-dessous, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées.

Tableau 3

Batteries Température à laquelle la rechargeables batterie peut être rechargée

BSL3620 32°F — 122°F (0°C — 50°C)

○ Au sujet du temps de recharge Le Tableau 4 indique le temps de recharge nécessaire selon le type de batterie

Tableau 4 Durée de recharge (min. approx.) à 20°C

	Capacité de batterie (Ah)
Tension de batterie	BATTERIE Li-ion
	2,0 Ah
36 V B$L3620 60 min.

REMARQUE : Le temps de recharge peut varier selon la température ambiante.

1. Débrancher le chargeur de batterie de la prise.

ATTENTION

Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

1. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

Comment prolonger la durée de vie des batteries.

○ Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
○ Eviter d'effectuer la recharge sous des températures élevées.
Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
Si la batterie doit être rechargée alors qu'elle est chaude suite à une utilisation ou une exposition au soleil, la lampe témoin peut s'allumer en vert. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.
- Si le chargeur de batterie ne fonctionne pas alors que la batterie est installée correctement, il s'agit probablement d'une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.
Si la lampe témoin clignote rapidement en rouge (à intervalles de 0.2 seconde), vérifier s'il y a des corps étrangers dans l'orifice d'installation de la batterie du chargeur, et les enlever le cas échéant. S'il n'y a pas de corps étrangers, il s'agit probablement d'une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé

À PROPOS DU TÉMOIN D'ALIMENTATION

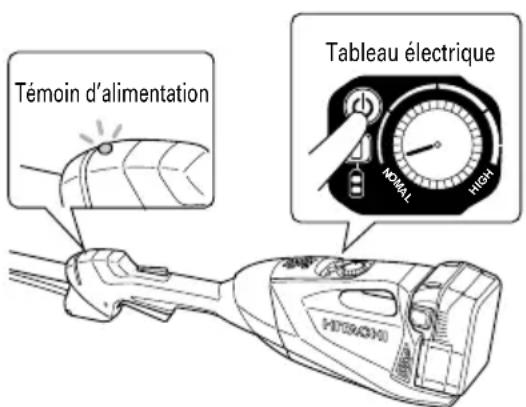

Le témoin d'alimentation indique différents états de l'appareil de jardinage. (Fig. 5)

Le tableau 5 montre les différents états indiqués par le témoin d'alimentation.

Tableau 5

Etat de la lampe État de l'appareil de jardinage
Off Alimentation éteinte
Rouge Alimentation allumée
Rouge clignotant	Le levier est enfoncé alors que le circuit de protection contre les surcharges de l'appareil de jardinage est en marche.
Clignote rapidement en rouge	Le tuyau principal n'est pas complètement déployé.(CG36DAL(L))
	L'appareil de jardinage fonctionne de manière anormale.

Fig. 5

A PROPOS DE L'INDICATEUR DE PUISSANCE RÉSIDUELLE DE LA BATTERIE

Lorsque vous appuyez sur le commutateur de puissance résiduelle de la batterie, le témoin lumineux de puissance batterie s'allume et vous pouvez vérifier la puissance résiduelle. (Fig. 6)

Lorsque vous relâchez le commutateur d'indication de puissance batterie, le témoin de puissance batterie résiduelle s'éteint. Le tableau 6 présente les conditions d'illumination du témoin et l'état de puissance de la batterie.

Tableau 6

Etat de la lampe	La puissance résiduelle de la batterie
(T2A4)	La puissance résiduelle de la batterie est suffisante
(T2G0)	La puissance résiduelle de la batterie est à la moitié
(XG08)	La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus vite possible.

Le témoin lumineux de puissance batterie résiduelle peut s'allumer différemment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence.

Fig. 6

REMARQUE:

○ Ne donnez pas de choc violent au panneau de commutation et ne le cassez pas. Cela peut provoquer des défaillances.
Pour limiter la consommation de puissance de la batterie, le témoin de puissance résiduelle de la batterie ne s'allume que pendant l'activation du commutateur d'indication de puissance résiduelle.
○ Lors de l'utilisation d'une alimentation pour sac à dos (BL36200), vérifier le niveau de la batterie sur l'affichage correspondant.
Pour de plus amples informations, consulter le manuel d'instructions BL36200. 43

AVANT D'UTILISER L'APPAREIL DE JARDINAGE

ATTENTION

Otez la batterie avant de procéder au montage de l'appareil de jardinage.

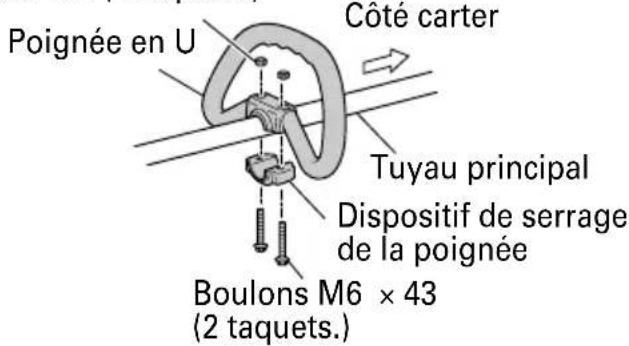

1. Installation de la poignée en U (Fig. 7)

(1) Ótez les boulons M6 × 43 (2 taquets.) serrés à la main.
(2) Installez la poignée en U sur le tuyau principal de manière à ce qu'elle repose contre le carter.
(3) Placez le dispositif de serrage de la poignée sur l'extrémité inférieure du tuyau principal et fixez-le à l'aide des boulons M6 × 43 (2 taquets.) et des écrous M6 (2 taquets.).

Écrous M6 (2 taquets.)

Fig. 7

REMARQUE:

Fixez la poignée en U à un emplacement permettant une bonne prise en main.

ATTENTION

Installez correctement et soigneusement la poignée en U en respectant les instructions de manipulation.

En cas de fixation incorrecte ou défectueuse, elle pourrait se détacher et provoquer un accident.

1. Déploiement du tuyau principal (CG36DAL(L) uniquement)

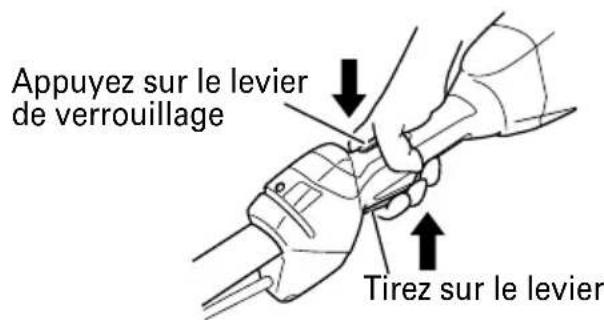

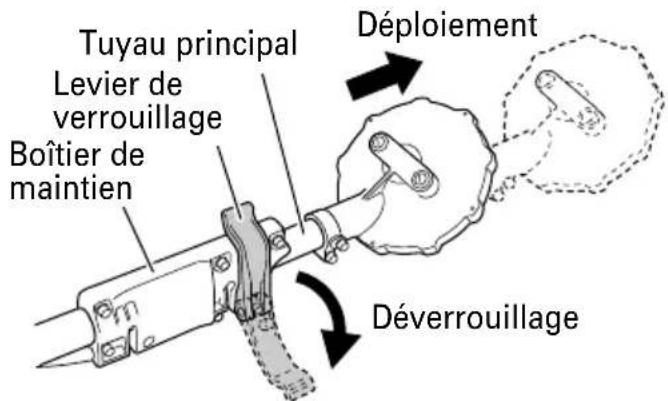

   (1) Déverrouillez le levier de verrouillage pour déployer le tuyau principal. (Fig. 8)

Fig. 8

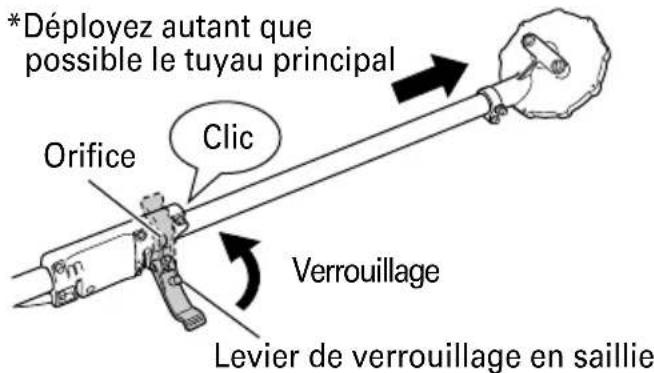

(2) Déployez autant que possible le tuyau principal jusqu'à audition d'un clic (Fig. 9).

REMARQUE:

Le moteur ne fonctionne pas tant que le tuyau principal n'est pas complètement déployé. Si vous appuyez sur le bouton de mise en marche, le voyant d'alimentation rouge clignote rapidement.

(3) Une fois le tuyau principal déployé et le déclic émis, vérifiez que l'orifice du boîtier est aligné avec celui du tuyau principal et verrouillez le levier de verrouillage pour fixer correctement le tuyau principal. (Fig. 9)

Fig. 9

1. Installation du capot (Fig. 10, 11)

AVERTISSEMENT

N'oubliez pas d'installer le capot de sécurité à l'emplacement prévu à cette fin. Le non-respect de cette précaution peut entraîner une blessure due aux projections de cailloux.

REMARQUE:

Utilisez la clé Allen fournie 4 mm pour l'installation.

(1) Utilisez la vis autotaraudeuse D5 fournie pour installer la lame dans le capot. (Fig. 10)

Fig. 10

(2) Alignez les deux orifices du support du couvercle et du couvercle et insérez 25 deux boulons à tête creuse hexagonale M6. (Le support du couvercle est placé à l'intérieur du châssis du moteur).

(3) Placez le profilé de maintien sur le côté inférieur du capot et utilisez la clé Allen fournie 4 mm pour serrer alternativement les deux boulons à tête creuse hexagonale M6 × 25 jusqu'à ce qu'ils soient correctement fixés. (Fig. 11)

Fig. 11

ATTENTION

• Le couteau à l'intérieur du capot est tranchant et doit être manipulé avec précaution.

• Installez correctement et soigneusement la capot et la lame en respectant les instructions de manipulation.
  En cas de fixation incorrecte ou défectueuse, elles pourraient se détacher et provoquer un accident.

• Installation de la bandoulière d'épaule A utiliser avec une batterie BSL3620.

AVERTISSEMENT

• Veillez à fixer la bandoulière d'épaule de manière à pouvoir porter correctement le coupe-bordure.
  Si vous avez l'impression que l'outil de jardinage ne fonctionne pas correctement, coupez immédiatement le moteur, retirez le raccord rapide de la bandoulière pour poser l'outil.

ATTENTION

• Si vous ne soutenez pas l'outil lors du retrait de la courroie, il risque de tomber et de vous blesser ou de se détériorer.
  Maintenez le tuyau principal d'une main tout en tirant avec l'autre.
• Vérifiez que le raccord rapide fonctionne normalement avant de commencer à travailler.

(1) Placez la courroie sur votre épaule comme cela est indiqué sur la Fig. 12 et passez-la dans le crochet de l'outil. Réglez la longueur de la bandoulière.
(2) Pour dégager l'outil en bandoulière de la bandoulière, soutenez l'outil au niveau du tuyau

principal et, de l'autre main, tirez la bandoulière pour la dégager du support, comme indiqué sur la Fig. 12.

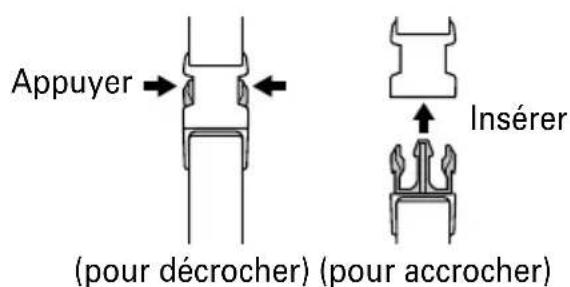

(3) Pour porter l'outil en bandoulière, insérez le support dans le crochet et insérez le raccord rapide par-dessus le crochet dans l'ouverture large pratiquée dans le support (Fig. 13). Tirez doucement sur la bandoulière pour vérifier qu'elle est correctement fixée.

Fig. 12

Fig. 13

1. Installation de la courroie du crochet A utiliser conjointement avec une batterie BL36200.

AVERTISSEMENT

• Veillez à fixer la courroie du crochet de manière à pouvoir porter correctement le coupe bordure.
• Si vous avez l'impression que l'outil ne fonctionne pas correctement, couper immédiatement le moteur, déverrouillez le mécanisme de la courroie et posez l'outil.

ATTENTION

• Si vous ne soutenez pas l'outil lors du retrait de la courroie, il risque de tomber et de vous blesser ou de se détériorer.
  Maintenez le tuyau principal d'une main tout en tirant avec l'autre.
• Vérifiez que le raccord rapide fonctionne normalement avant de commencer à travailler.

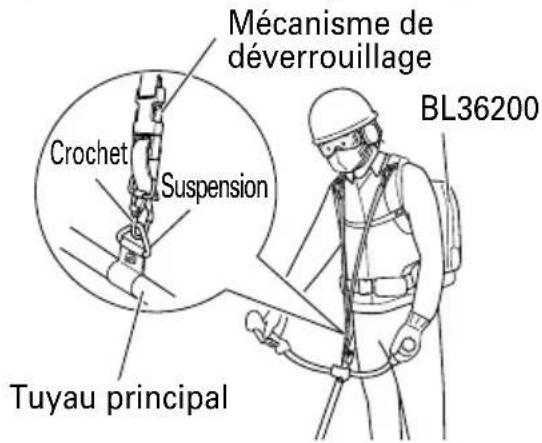

(1) Accrochez la courroie au harnais BL36200 (en deux points) comme cela est indiqué sur la Fig. 14 puis passez la courroie dans le crochet du tuyau

principal (un point). Ajustez la courroie du crochet jusqu'à obtention d'une longueur adaptée.

Fig. 14

(2) Pour décrocher la courroie de l'outil, maintenez le tuyau principal d'une main et appuyez sur les deux côtés du mécanisme de déverrouillage de la courroie comme cela est indiqué sur la Fig. 15. Pour remettre en place la courroie, insérez cette dernière par le dessous et vérifiez qu'elle est correctement fixée.

Fig. 15

TÊTE DU FIL DE NYLON

Montage de la tête du fil de nylon semi-automatique

1. Fonction

Fait avancer automatiquement le fil de coupe en nylon lorsqu'elle est tapotée.

Caractéristiques

N° de code	Type de vis de fixation	Sens de la Taille de vis rotation de fixation
335234 Vis creuse		Sens antihoraire	M10× P1.25-LH

Diamètre du cordon: Fig. 16

Longueur: 13.12 pieds (4 m)

Coupe transversale du fil de coupe: Ovale

Fig. 16

ATTENTION

• Le boîtier doit être attaché solidement au couvercle.
• Vérifi ez s'il y a des fi ssures ou d'autres dommages sur le couvercle, le boîtier et les autres composants.

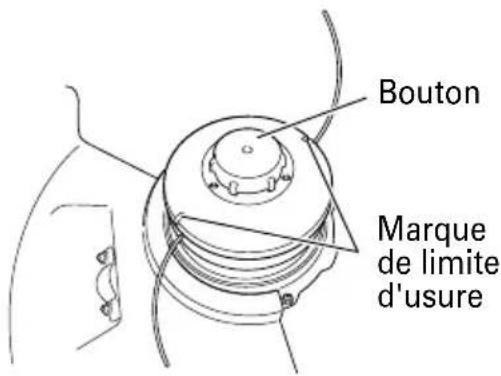

• Vérifi ez si le boîtier et le bouton sont usés. Si la marque de limite d'usure sur le boîtier n'est plus visible ou qu'il y a un trou au bas du bouton, changez immédiatement les nouvelles pièces. (Fig. 17)

Fig. 17

La tête du fil de nylon doit être solidement fixée à l'attache filetée du châssis du moteur.
- Pour bénéfi cier d'un rendement et d'une fi abilité remarquables, utilisez toujours du fi I de coupe en nylon Hitachi. Pour bénéfi cier d'un rendement et d'une fiabilité remarquables, utilisez toujours du fil de coupe en nylon Hitachi. N'utilisez jamais de cordes en fil métallique ou choses du même genre qui pourraient constituer de dangereux projectiles. - Si le fi I de coupe n'avance pas bien dans la tête du fil de nylon, vérifi ez si le fi I nylon et tous les composants sont bien installés. Contactez un concessionnaire Hitachi pour toute assistance.

2. Installation (Fig. 18, 19)

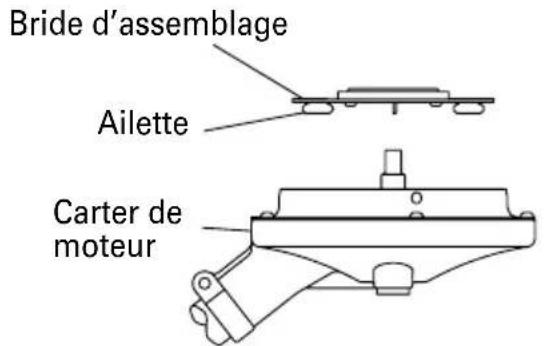

(1) Insérez l'assemblage de la bride dans le châssis du moteur. À ce stade, l'ailette de la bride d'assemblage devrait être tournée du côté du carter du moteur. Ensuite, alignez les trous de la bride avec ceux du châssis du moteur, puis insérez la clé Allen 4 mm et tournez pour serrer la bride.
(2) Vissez la tête du fil de nylon directement sur l'attache filetée du châssis du moteur.

Fig. 18

Fig. 19

ATTENTION

Installez correctement et soigneusement la tête du fil de nylon en respectant les instructions de manipulation.

En cas de fixation incorrecte ou défectueuse, elle pourrait se détacher et provoquer un accident.

L'écrou de montage de la tête du fil de nylon est muni d'un filet à gauche. Tournez dans le sens des aiguilles d'une montre pour desserrer et dans le sens inverse pour serrer.

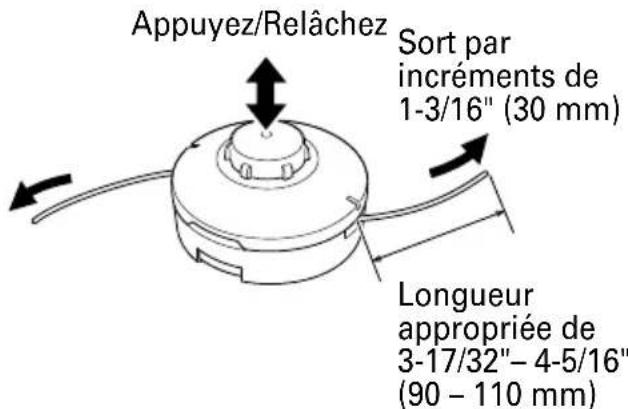

3. Ajustage de la longueur du fil

Tapotez la tête du fil de nylon contre le sol. Le fil de nylon est étiré d'environ 1-3/16" (30 mm) à chaque petit coup. (Fig. 20)

Fig. 20

Vous pouvez également rallonger le fil de nylon à la main; le moteur doit alors être complètement coupé.

Vérifiez que le fil de nylon sort par incréments de 1-3/16" (30 mm) en "tapant" et en "relâchant" le bouton inférieur tout en tirant sur l'extrémité du fil de nylon sortant de la tête. (Fig.21)

Longueur appropriée du fil de nylon

La longueur appropriée du fil de nylon lorsque l'appareil de jardinage est en cours d'utilisation est de 3-17/32"–4-5/16" (90 – 110 mm).

Tirez le fil de nylon à la longueur appropriée.

Fig. 21

4 Remplacement du fil de nylon

(1) Préparer 13,12 pieds (4 m) de fil de nylon d'origine comme dans la Fig. 16. (Code n° 335235) Si la section transversale est circulaire, un fil de 0,055" (ø1,4 mm) de diamètre peut être employé.

(2) Appuyez sur les languettes opposées, puis retirez le couvercle du châssis. (Fig. 22)

Fig. 22

(3) Déposer la bobine du châssis. (Fig. 23)

S'il reste du fil de nylon, accrochez le fil dans les rainures, puis retirez la bobine.

Si le fil de nylon ne sort pas alors qu'il y a assez de fil de nylon, ou lorsque vous remplacez le fil de nylon (Code no. 335235), rembobinez le fil de nylon selon la procédure suivante.

(4) Dégagez environ 5-15/16" (150 mm) de chaque côté du fil de nylon, pliez la partie centrale et fixez-la sur le crochet de la bobine. Enroulez ensuite le fil sur la bobine, dans la direction indiquée par la flèche, en faisant attention à ne pas le croiser (Fig. 24, 25).

Fig. 24 Fig. 25

(5) Laissez de 3-15/16"– 5-15/16" (100 mm – 150 mm) de fil de nylon déroulé, puis accrochez et fixez le fil dans l'arrêt. (Fig. 26)

Fig. 26

REMARQUE:

Ne pas croiser le fil de nylon lorsque vous le fixez dans l'arrêt. (Fig. 27)

(6) Alignez l'emplacement de l'arrêt avec l'œillet du guide-fil, puis insérez le bouton à travers le châssis. Relâchez le fil de l'arrêt tout en tenant légèrement la bobine, puis enfilez le fil à travers l'œillet du guide-fil. (Fig. 28)

Fil de nylon

(7) Appuyez sur les languettes du châssis pour les enclencher dans les trous de verrouillage du couvercle. (Fig. 29)

AVERTISSEMENT

Assurez-vous que les languettes sont fermement enclenchées dans les trous de verrouillage. L'utilisation de l'appareil de jardinage avec des pièces mal enclenchées peut provoquer des accidents ou des blessures à cause des pièces susceptibles d'être projetées.

Fig. 29

(8) Tirez sur le fil de sorte qu'il soit bien tendu, puis coupez le fil à une longueur de 3-17/32"–4-5/16" (90 mm – 110 mm) avec des ciseaux. (Fig. 30)

UTILISATION

Débroussaillage

AVERTISSEMENT

N'utilisez pas l'appareil de jardinage la nuit, par mauvais temps ou en cas de mauvaise visibilité.
N'utilisez pas l'appareil de jardinage sous la pluie ou après une averse.
- Portez des chaussures adaptées non glissantes. En cas de perte d'équilibre, vous risquez de tomber et de vous blesser.
N'utilisez pas l'appareil de jardinage sur des pentes abruptes.
Pour débroussailler des pentes douces, procédez en remontant vers le sommet.
- Placez votre main droite sur la poignée et la main gauche sur la poignée en U. Maintenez fermement l'appareil de jardinage.
- Veillez à ne pas trop approcher la tête du fil de nylon de vos pieds.
- Ne soulevez pas la tête du fil de nylon au-dessus de vos genoux.
N'utilisez pas l'appareil de jardinage lorsque la tête du fil de nylon risque d'entrer en contact avec des pierres, des arbres ou autres obstacles.

Les têtes en nylon sont susceptibles de provoquer des blessures car ils continuent à tourner une fois le moteur arrêté. Après l'arrêt de la machine, attendez l'arrêt complet de la tête en nylon avant de poser la machine.
N'utilisez pas l'appareil de jardinage à moins de 50 pieds. (15 m) d'une autre personne. Si vous travaillez à deux, restez séparés d'une distance minimum de 50 pieds. (15 m).

1. Insérez la batterie en respectant les polarités.

2. Mettez l'appareil de jardinage en marche. (Fig. 31)

3. Insérez la batterie en respectant les polarités.

4. Mettez l'appareil de jardinage en marche. (Fig. 31)

Appuyez sur le bouton d'alimentation sur le boîtier : l'appareil de jardinage se met en route et le témoin d'alimentation sur la poignée s'allume en rouge.

Pour éteindre l'appareil de jardinage, appuyez une seconde fois sur le bouton d'alimentation : le témoin rouge sur la poignée s'éteint.

Fig. 31

[Extinction automatique]

Si l'appareil de jardinage est mis en marche mais que le levier n'est pas utilisé pendant une minute, l'appareil de jardinage s'éteint automatiquement. Pour rallumer l'appareil de jardinage, appuyez une seconde fois sur le bouton bouton d'alimentation.

AVERTISSEMENT

Ne vous éloignez jamais de l'appareil de jardinage quand il est allumé. Vous risqueriez de provoquer un accident.

2. Fonctionnement du levier et du frein

Pour mettre la lame en rotation, une fois l'outil sous tension, tirez sur le levier tout en appuyant sur le levier de verrouillage. (Fig. 32).

Lorsque le levier est déverrouillé, le frein est appliqué pendant 1-3 secondes en empêchant la rotation de la lame (Fig. 33)

Vérifiez que le frein fonctionne normalement avant d'utiliser l'outil de jardinage.

Fig. 32

Fig. 33

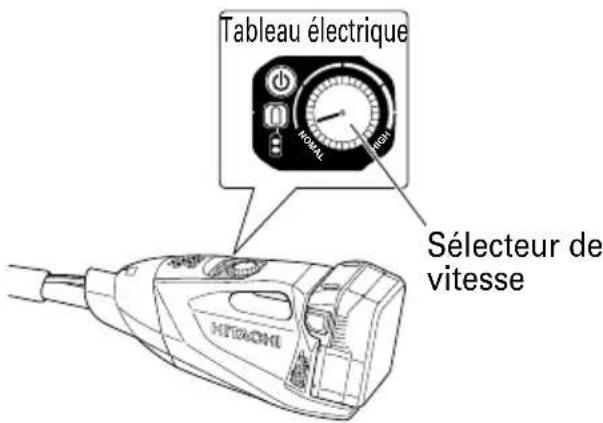

3. Sélecteur de vitesse

Le boîtier est équipé d'un sélecteur de vitesse permettant d'ajuster la vitesse de rotation entre 5,000 et 7,000 tr/min. Tournez le sélecteur dans le sens des aiguilles d'une montre pour augmenter la vitesse et dans le sens inverse des aiguilles d'une montre pour la diminuer. (Fig. 34)

Fig. 34

4. Débroussaillage

Saisissez la poignée par le dessus. Appuyez sur le levier de verrouillage et tirez sur le levier pour lancer la rotation de la tête du fil de nylon. (Fig. 35)

Fig. 35

○ Relâchez le levier une fois le débroussaillage terminé et coupez le moteur.
○ Placez votre pouce sur la poignée en U et saisissez la poignée à l'aide des autres doigts. (Fig. 36)

○ Adoptez une position facilitant les déplacements.

[Techniques de débroussaillage]

Ne faites pas basculer le tuyau. Utilisez plutôt vos hanches pour déplacer horizontalement la tête du fil de nylon de droite à gauche en arc de cercle tout en avançant. Utilisez le côté gauche de la tête du fil de nylon pour débroussailler. (Fig. 37)

L'appareil de jardinage est équipé d'un circuit de protection contre la surchauffe qui protège les pièces électroniques contrôlant la batterie rechargeable. Quand l'appareil de jardinage est utilisé de manière prolongée, sa température augmente et finit par déclencher le circuit de protection qui coupe automatiquement l'appareil de jardinage.

Dans ce cas, laissez l'appareil de jardinage refroidir pendant un moment. Quand la température a redescendu, l'appareil de jardinage est à nouveau utilisable. Si vous devez remplacer la batterie rechargeable après une utilisation prolongée, laissez l'appareil de jardinage refroidir pendant 15 minutes environ.

Protection contre les surcharges

Cet appareil de jardinagé est livré avec un circuit de protection contre les surcharges pour protéger les composants électroniques contrôlant l'appareil de jardinage. Lors d'une surcharge continue en cours de travail (blocage de la tête du fil de nylon, etc.), le circuit de protection contre les surcharges arrête le moteur. Dans ce cas, coupez l'alimentation, puis réglez le problème qui cause la surcharge.

Le témoin d'alimentation clignote si le levier est enfoncé après l'arrêt du moteur (voir page 43, "À PROPOS DU TÉMOIN D'ALIMENTATION"). L'appareil de jardinage se met automatiquement hors tension si le témoin d'alimentation clignote plus de 5 secondes. Dans ce cas, vous devez résoudre le problème à l'origine de la surcharge, puis vous pouvez mettre le bouton d'alimentation en position ON pour recommencer à utiliser l'appareil de jardinage.

Portage de l'outil de jardinage (CG36DAL(L) uniquement)

ATTENTION

Pour rétracter le tuyau principal, prenez garde à l'extrémité pointue et veillez à ne pas vous coincer les doigts.

Déverrouillez le levier et rétractez le tuyau principal. Verrouillez le levier jusqu'à ce que la partie en saillie bute contre le tuyau principal. Cette procédure permet de réduire la taille de l'outil. (Fig. 38)

Le tuyau principal peut être rétracté dans n'importe quelle position. Choisissez une longueur adaptée pour le transport et le stockage. (CG36DAL (L) uniquement)

La rétraction doit être lente

Partie en saillie du levier de verrouillage

Fig. 38

ENTRETIEN ET INSPECTION

ATTENTION

Sortir la batterie avant toute opération d'inspection ou d'entretien.

1. Vérification de l'état de la tête du fil de nylon

La tête du fil de nylon doit être vérifiée régulièrement. Si elle est usée ou cassée, la tête du fil de nylon risque de glisser ou de réduire le rendement du moteur et de le brûler. Si la tête du fil de nylon est usée, remplacez-la par une tête neuve.

ATTENTION

L'utilisation d'une tête du fil de nylon dont la pointe est usée ou cassée présente un danger. La remplacer par une neuve.

1. Vérifier les vis

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu'elles sont serrées à fond.

ATTENTION

L'utilisation de l'appareil de jardinage avec des vis desserrées serait extrêmement dangereuse.

1. Contrôle des balais en carbone (Fig. 39)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu'ils sont usés ou près de la "limite d'usure". En outre, toujours maintenir les balais en carbone propres et veiller à ce qu'ils coulissent librement dans les supports.

REMARQUE:

Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone Hitachi, No. de code 999015.

Fig. 39

1. Remplacement d'un balai en carbone

Pour sortir le balai en carbone, commencer par retirer le capuchon du balai, puis décrocher la saillie du balai en carbone avec un tournevis à tête plate, etc., comme indiqué sur la Fig. 40 et Fig. 41.

Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone (Voir Fig. 42) s'adapte à la section de contact du tube de balai. Puis l'enfoncer du doigt comme indiqué à la Fig. 42. Enfin, remettre le capuchon du balai en place.

ATTENTION

• Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact du tube de balai. (On pourra insérer n'importe lequel des deux clous fournis.)
• Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d'endommager précocement le moterur.

Capuchon du balai (2 taquest.)

Fig. 42

1. Vérifier s'il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse.

Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

1. Mise au rebut d'une batterie usée

AVERTISSEMENT

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil de jardinage que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

1. Rangement

Ranger dans un lieu dont la température est inférieure à 40°C (104°F), et hors de portée des enfants.

REMARQUE :

Si vous pensez ne pas avoir à utiliser la pile pendant une longue période (3 mois ou plus), veillez à ce qu'elle soit entièrement chargée avant de la ranger. Une pile moins chargée pourrait ne plus se recharger correctement après une longue période de stockage.

1. Entretien et réparation

Tous les appareils de jardinage de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'appareil de jardinage. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

1. Liste des pièces de rechange

ATTENTION

Les réparations, modifications et inspections des appareils de jardinage Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un appareil de jardinage nécessitant des réparations ou tout autre entretien. Lors de l'utilisation et de l'entretien d'un appareil de jardinage, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les appareils de jardinage Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

ACCESSOIRES

AVERTISSEMENT

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. NE JAMAIS utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet appareil de jardinage. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre appareil de jardinage.

L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE :

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

CG36DL(L)(LBR)

1 Tête en nylon (N° de code 335234) ........ 12 Fil de nylon (N° de code 335235) ........ 13 Clé Allen 4 mm (N° de code 6684813) ........ 14 Clé polygonale (tête hexagonale 17/19) (N° de code 6684764) .... 15 Lunettes de protection (N° de code 875769) ........ 16 Batterie (BSL3620) ........ 17 Chargeur de batterie (UC36YRSL) ........ 18 Bandoulière ........ 19 Courroie du crochet ........ 110 Couvercle de batterie (N° de code 329897) ........ 1

CG36DL(L)(NN)CG36DAL(L)(NN)

1 Tête en nylon (N° de code 335234) ........ 12 Fil de nylon (N° de code 335235) ........ 13 Clé Allen 4 mm (N° de code 6684813) ........ 14 Clé polygonale (tête hexagonale 17/19) (N° de code 6684754) .... 15 Lunettes de protection (N° de code 875769) ........ 18 Bandoulière ........ 19 Courroie du crochet ........ 1

Les éléments suivants sont fournis avec l'outil (pour l'assemblage de chaque pièce).

① Couvercle .... 1 ⑥ Poignée en boucle.... 1
② Support à couvercle .... 1 ⑦ Poignée .... 1
③ Boulon M6 × 25 hexagonal.... 2 ⑧ Boulon M6 × 43 .... 2
④ Couteau 1 ⑨ Ecrou M6 2
⑤ Vis taraudeuse D5 .... 1 ⑩ Assemblage de la bride .... 1

ACCESSOIRES EN OPTION.....vendus séparément

○ Batterie

○ Alimentation pour sac à dos

Consulter le tableau d'inspection ci-après si l'appareil de jardinage ne fonctionne pas correctement. Si le problème n'est pas réglé, veuillez vous adresser au concessionnaire ou à un centre de réparations Hitachi.

	Symptôme Cause possible Solution
Chargeur	Le témoin de charge ne s'allume pas.	La fiche d'alimentation n'est pas branchée dans une prise de courant.	Brancher la fiche dans une prise de courant.
		L'accumulateur n'est pas bien connecté au chargeur.	Insérer l'accumulateur de manière à bien l'asseoir dans le chargeur.
		Les électrodes de l'accumulateur ou du chargeur sont sales.	Nettoyer les électrodes à l'aide d'une tige de coton ou d'un autre outil de nettoyage.
		L'accumulateur est très chaud.	Accorder suffisamment de temps pour le refroidissement de l'accumulateur avant de le charger.
Appareil de jardinage	Ne fonctionne pas.	La batterie rechargeable est déchargée.	Chargez la batterie rechargeable.
		La batterie rechargeable n'est pas installée correctement.	Sortez la batterie rechargeable de son compartiment et vérifiez l'absence de corps étranger. Vérifiez également que les électrodes de la batterie ne sont pas sales, mouillées, ou bloquées par un corps étranger. Utilisez un tampon en coton pour le nettoyage. Appuyez sur la batterie rechargeable pour la mettre en place, jusqu'à l'obtention d'un déclic.
		L'appareil de jardinage ne se met pas sous tension.	Appuyez sur le bouton d'alimentation sur le carter pour démarrer l'appareil de jardinage. Cet appareil de jardinage est équipé d'une fonction d'extinction automatique ; L'appareil de jardinage s'éteint automatiquement si le levier n'est pas enclenché au bout d'une minute une fois l'appareil de jardinage mis sous tension. Pour rallumer l'appareil de jardinage, appuyez une seconde fois sur le bouton d'alimentation. Pour éteindre l'appareil de jardinage, appuyez une seconde fois sur le bouton d'alimentation.
		Le tuyau principal n'est pas complètement déployé (CG36DAL (L) uniquement)Vous n'avez pas appuyé sur le levier de verrouillage après avoir repoussé le levier.	Pour éviter tout accident dû à un dysfonctionnement, le moteur de l'outil de jardinage ne peut être mis en marche tant que le tuyau principal n'est pas complètement déployé. Déployez complètement le tuyau principal jusqu'à audition d'un clic.Pour éviter tout accident résultant d'une utilisation incorrecte, démarrez le moteur en appuyant sur le levier de verrouillage une fois le levier repoussé. Saisissez la poignée par le dessus et appuyez sur le levier de verrouillage tout en tirant sur la poignée.
Appareil de jardinage	Ne fonctionne pas.
		L'appareil de jardinage charrie de gros volumes d'herbes qui se coincent entre le capot de sécurité et la tête en nylon. L'appareil de jardinage est surchargé.	Ceci est dû à une fonction de protection de la batterie rechargeable qui coupe le moteur lorsque l'appareil de jardinage est exposé à une charge excessive. Coupez l'appareil de jardinage et éliminez la cause de la surcharge. Appuyez à nouveau sur le bouton d'alimentation pour continuer à utiliser l'appareil de jardinage.
	S'allume mais s'arrête rapidement.	La batterie rechargeable est déchargée.	Chargez la batterie rechargeable.
		La batterie rechargeable a surchauffé.	Arrêtez toute utilisation de la batterie rechargeable, sortez-la de l'appareil de jardinage et laissez-la refroidir dans un endroit bien ventilé non exposé à la lumière du soleil.
		Le levier de verrouillage n'est pas verrouillé et le tuyau principal se rétracte pendant l'utilisation de l'outil (CG36DAL (L) uniquement)	Bloquez le levier de verrouillage
	Vibrations fortes	La poignée en U n'est pas correctement fixée au tuyau principal.	Fixez-le correctement.
		Le capot n'est pas correctement fixé au tuyau principal.	Fixez-le correctement.
	Le frein n'est pas appliqué pendant 1-3 secondes une fois le levier relâché	Ce problème peut être dû à un dysfonctionnement de l'outil de jardinage	Contactez le magasin où vous avez acheté l'outil ou votre Centre d'entretien Hitachi agréé.
