RAV4 - SUV TOYOTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	SUV
Marque	Toyota
Modèle	RAV4
Dimensions (L x l x H)	Environ 4600 x 1855 x 1690 mm
Poids à vide approximatif	Environ 1600 kg
Carburant	Essence sans plomb RON 95+ ou Diesel (indice de cétane 48+)
Capacité du réservoir	60 litres
Transmission	Manuelle 6 vitesses ou Automatique/Multimode (Shiftmatic 7 rapports)
Système de démarrage	Smart Entry & Start (sans clé) ou clé traditionnelle selon version
Climatisation	Manuelle ou automatique selon version
Vitres électriques	Oui, avec fonction automatique côté conducteur
Essuie-glaces	Intermittent ou avec détection de pluie selon version
Phares	Feux de croisement et de route, antibrouillard avant/arrière, fonctionnement automatique selon version
Aide à la conduite	Aide à la descente (DAC), verrouillage 4 roues motrices, mode Sport
Sécurité	Airbags, ceintures à prétensionneurs, système de retenue pour enfants (groupes 0 à III)
Sièges	Réglables manuellement ou électriquement, dossier inclinable, accoudoir, appuis-tête
Volant	Réglable en hauteur et profondeur
Tableau de bord	Compte-tours, indicateurs de température, jauge carburant, affichage multifonction
Entretien courant	Vérifier pression des pneus, maintenance selon manuel propriétaire
Pièces détachées et réparabilité	Via concessionnaire Toyota ou réparateur agréé
Documents inclus	Guide Express, Manuel du Propriétaire (dans boîte à gants)

FOIRE AUX QUESTIONS - RAV4 TOYOTA

Comment verrouiller et déverrouiller les portes sans clé ?

Si votre véhicule est équipé du système Smart Entry & Start, il suffit d'avoir la clé électronique sur vous. Touchez la poignée de porte pour verrouiller ou déverrouiller. Pour les versions sans ce système, utilisez la télécommande ou la clé dans la serrure.

Comment démarrer le moteur avec le système Smart Entry & Start ?

Assurez-vous que la clé électronique est à l'intérieur du véhicule. Appuyez sur le bouton ENGINE START STOP tout en enfonçant la pédale de frein (boîte automatique) ou d'embrayage (boîte manuelle).

Comment régler la position du siège conducteur ?

Pour un siège manuel, tirez le levier de réglage vers le haut, faites glisser le siège, puis relâchez. Pour un siège électrique, utilisez les contacteurs de réglage d'assise, dossier et support lombaire.

Comment installer un siège enfant ?

Utilisez un système de retenue pour enfants homologué (groupes 0 à III). Suivez les instructions du manuel du propriétaire. Assurez-vous que la ceinture de sécurité est correctement bouclée et que le siège est bien fixé.

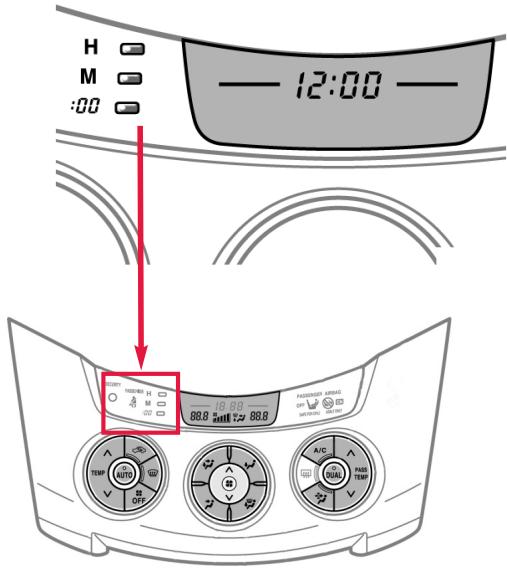

Comment régler l'horloge ?

Le contact doit être sur ON. Utilisez les boutons H et M pour régler les heures et minutes, et le bouton 00 pour une remise à l'heure pile.

Quel type de carburant utiliser ?

Pour les moteurs essence : sans plomb avec indice RON 95 ou supérieur. Pour les moteurs diesel : gasoil avec indice de cétane 48 ou supérieur. La capacité du réservoir est de 60 litres.

Comment ouvrir le capot moteur ?

Tirez sur le levier de déverrouillage sous le tableau de bord. Ensuite, à l'avant, soulevez le levier du verrou secondaire et soulevez le capot. Utilisez la béquille pour le maintenir ouvert.

Quels sont les témoins d'avertissement importants ?

Les témoins d'avertissement s'allument au démarrage. S'ils ne s'éteignent pas après le démarrage, cela peut indiquer un dysfonctionnement. Consultez le manuel pour chaque témoin (moteur, freins, airbag, etc.).

Comment activer les essuie-glaces automatiques ?

Si votre véhicule est équipé de la détection de pluie, placez le levier des essuie-glaces en position Fonctionnement automatique. La vitesse s'adapte automatiquement à l'intensité de la pluie.

Comment réduire la consommation de carburant ?

Adoptez une conduite économique : passez les rapports plus tôt, évitez les charges sur le toit, maintenez une pression de pneus correcte, coupez le moteur lors d'arrêts prolongés (30-60 secondes).

MODE D'EMPLOI RAV4 TOYOTA

Accéder à votre véhicule 2-3 Vitres électriques et verrouillage Système de retenue pour enfants 3 des vitres 10 Réglage des sièges et des ceintures de sécurité 4 Chauffage, climatisation et Réglage du volant 5 Désembuage 11 Aménagement de l'habitacle 5 Configuration de l'affichage pour accéder au réglage de l'heure 12 Présentation du tableau de bord 6 Sélection des rapports 13 Compte des instruments 7 Ouverture du réservoir à carburant 14 Phares 8 Ouverture du capot 14 Essuie-glaces 9 Conduite économique 15

Présentation du RAV4

Nous vous félicitons d'avoir besoin le Toyota RAV4! Lisez ce Guide Express pour vous familiariser avec votre véhicule et en apprécier les qualités exceptionnelles.

Ce Guide Express ne remplace pas le Manuel du Propriétaire que vous trouverez dans la boîte à gants de votre véhicule et qu’il est important que vous lisiez de façon attentive, ainsi que tout autre manuel édité par Toyota. Ceci vous permettra de vous familiariser avec les instructions d’utilisation et de sécurité qui y sont reprises, afin d’utiliser au moins les capacités de votre véhicule.

Veuillez lire tous les documents fournis pour pouvoir profiter au maximum de votre voiture et découvrir les différents services proposés.

Votre concessionnaire et tous les employés de Toyota vous souhaitent de nombreuses années de plaisir de conduite au volant de votre nouveau RAV4.

NB: Toutes les informations qui figurent dans ce Guide Express sont valides au moment de son impression. Toyota se réserve le droit d'apporter, à tout moment et sans préavis, les modifications nécessaires.

Véhicules sans système « smart entry & start

1. Clés maîtresses - Ces clés fonctionnent dans toutes les serrures. Voiture concessionnaire ou réparateur agréé Toyota, ou tout autre professionnel durement qualifié et équipé, en aura besoin pour faire une nouvelle clé avec une puce de transpondeur intégrée.
2. Clé secondaire (grise) – Cette clé ne fonctionne pas pour la boîte à gants.

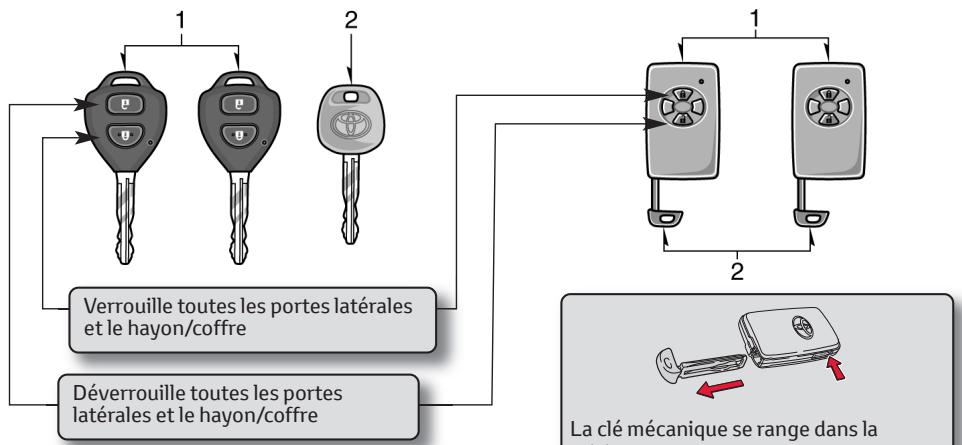

Véhicules avec système « smart entry & start

1. Clés électroniques - Ces clés peuvent verrouiller ou déverrouiller toutes les portes en utilisant la fonction de télécommande sans fil ou la fonction d'entrée du système Smart Entry & Start.
2. Clés mécaniques - Ces clés peuvent verrouiller ou déverrouiller la porte du conducteur et la boîte à gants.

La commande à distance sans fil peut être utilisée pour verrouiller et déverrouiller votre véhicule depuis l'extérieur.

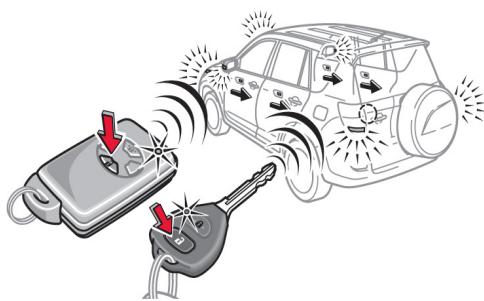

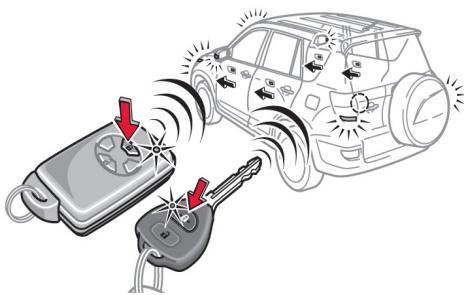

Système « smart entry & start » (ouverture/fermeture des portes et démarrage sans clé)

Les opérations suivantes s'effectuent simplement lorsque vous portez la clé électronique sur vous. (Le conducteur doit toujours porter la clé électronique sur lui.)

Verrouille la porte

Déverrouille la porte.

Déverrouillage et verrouillage des portes pour les véhicules sans système smart entry & start

Verrouille toutes les portes.

2. Déverrouille toutes les portes.

Commutateur de verrouillage des portes

1. Déverrouille toutes les portes.
2. Verrouille toutes les portes.

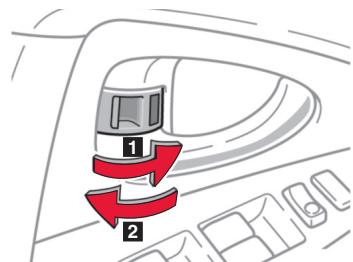

Bouton de verrouillage intérieur

1. Verrouille la porte.
2. Déverrouille la porte.

Tirer la poignée de porte peut ouvrir la porte du conducteur même si le bouton de verrouillage est en position verrouillée.

Système de retenue pour enfants

Les systèmes de retenue pour enfants sont classés en 5 groupes selon le règlement ECE 44 :

Groupe 0: jusqu'à 10 kg (0-9 mois)

Groupe 0^+ : jusqu'à 13 kg (0-2 ans)

Groupe I: 9-18 kg (9 mois-4 ans)

(A) Siège bébé (coque) correspond aux groupes 0 et 0^+ du règlement "ECE 44"

Siège pour jeune enfant correspond aux groupes 0^+ et I du règlement "ECE 44"

(C) Siège junior (rehausseur) correspond aux groupes II et III du règlement "ECE 44"

Siège manuel

1. Levier de réglage de la position du siège Tirez le levier vers le haut. Faites alors glisser le siège à la position souhaitée d'une légère pression du corps, puis relâchez le levier.
2. Levier de réglage de la hauteur de l'assise (Siège conducteur uniquement) Levez ou abaissez le levier selon la hauteur voulue.
3. Molette de réglage de la hauteur d'assise (siège du conducteur uniquement). Tournez la molette dans un sens ou dans l'autre.

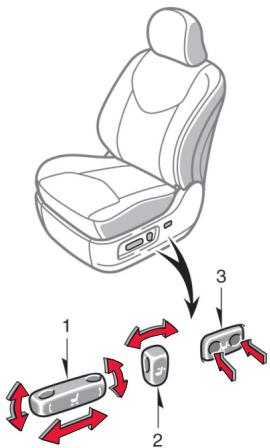

Siège électrique

1. Contacteur de réglage de l'angle de l'assise et de la position du siège. Déplacer le contacteur de réglage dans le sens souhaité.
2. Contacteur de réglage de l'angle du dossier du siège Déplacer le contacteur de réglage dans le sens souhaité.
3. Contacteur de réglage du support lombaire du siège Déplacer le contacteur de réglage dans le sens souhaité.

Réglage des sièges arrêté:

1. Lever de réglage de position du siège

Saisissez et tirez la partie centrale du levier vers le haut. Faites coulisser le siège dans la position souhaitée d’une légère pression du corps et relâchez le levier.

Lorsque la place centrale d'arrêt est occupée, réglez les deux sièges dans la même position.

1. Lever de réglage d'inclinaison de dossier de siège.

Abaissez le levier. Appuyez-vous contre le dossier jusqu'à l'inclinaison voulue et relâchez le levier.

Lorsqu'une personne est assise sur le siège central arrêté, alignez tous les dossiers de siège à la même inclinaison.

Ceintures de sécurité

Réglez le siège de manière à être bien droit et adossé contre le dossier. Pour boucler la ceinture de sécurité, tirez la sangle puis engagez la languette dans la boucle.

On perçoit un "clic" lorsque la languette se verrouille dans la boucle.

La longueur de la sangle de la ceinture se règle automatiquement à la taille de la personne et à la position du siège.

Les deux languettes ont une extrémité avec une forme différente afin de ne pas attacher la ceinture au mauvais endroit.

Boucle 1 - Correspond à la languette avec crochet.

Boucle 2 - Correspond à la languette arrondie.

N'utilisez pas la ceinture centrale arrière si l'une des boucles n'est pas attachée. N'attacher que la ceinture-baudrier ou que la ceinture sous-abdominale peut entraîner des blessures graves, voir mortelles, en cas de freinage brusque ou de collision.

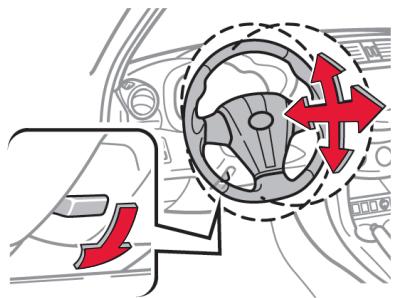

Pour une position plus confortable, le volant peut être réglé.

En tenant le volant, poussez le levier vers le bas. Réglez la position en déplaçant le volant horizontalement et verticalement.

Après le réglage, tirez le levier vers le haut pour verrouiller la position du volant. Ne règlez pas le volant en conduisant.

Aménagement de l'habitacle

1. Tirez vers le haut le levier situé en partie centrale des sièges. Faites coulisser le siège au maximum vers l'arrière. Relâchez le levier et faites coulisser légèrement les sièges vers l'avant jusqu'au verrouillage.

1. Abaissez l'appuie-tête au maximum.

1. Levez l'accoudoir jusqu'au verrouillage.

1. Abaissez le levier de réglage d'inclinaison de dossier des sièges et repliez-le.

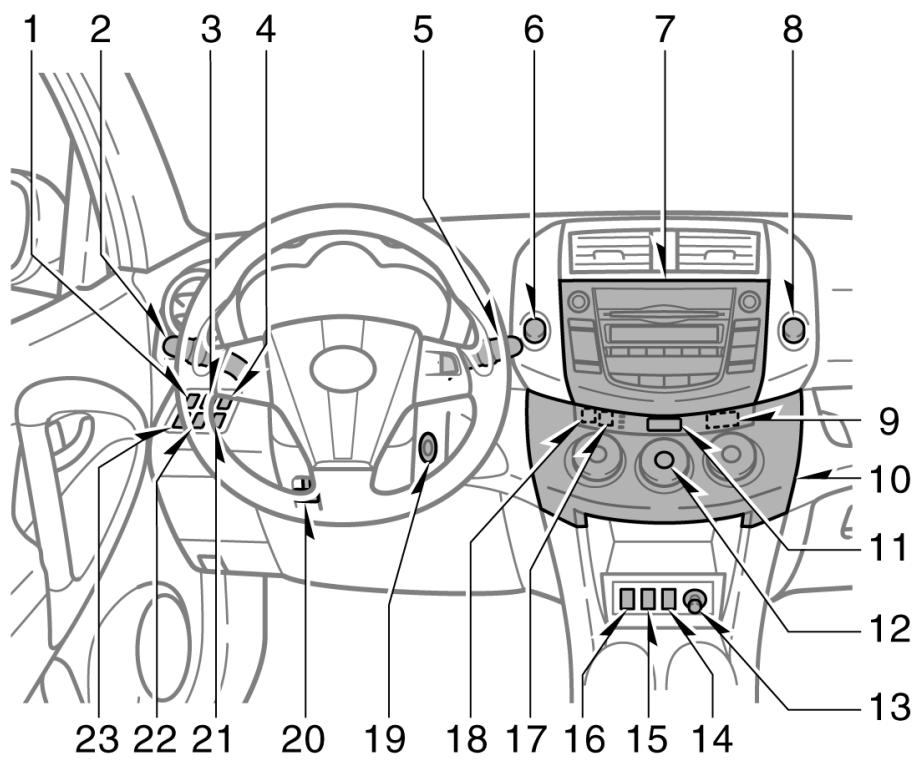

1. Rheostat d'éclairage du tableau de bord
2. Commutateur des phares, clignotants, feux antibrouillard avant et feux antibrouillard arrière
3. Commande de chauffage rapide.
4. Commutateur d'aide à la descente ("DAC").
5. Commutateur de commande des essuie-glaces
6. Commutateur de verrouillage de conduite en quatre roues motrices
7. Système audio / système de navigation*1 y compris système audio / « écran tactile »*2.
8. Feux de détresse
9. Témoin lumineux d'activation/désactivation de l'airbag passager avant
10. Commande de climatisation
11. Affichage de l'heure.
12. Commande de désembuage de la lunette arrière et des rétroviseurs extérieurs
13. Allume-cigares
14. Commutateur de dégivrage de la partie BASSE du pare-brise
15. Contacteur de chauffage de siège
16. Commande Arrêt VSC.
17. Témoin lumineux de rappel pour la ceinture de sécurité du passager avant
18. Témoin lumineux de sécurité.
19. Interrupteur (d'allumage) du moteur.
20. Lever de réglage de la hauteur et de l'inclinaison du volant
21. Commande mode « SPORT »
22. Commande de mise à niveau des faisceaux des phares
23. Contacteur des lave-phares (non disponible en France)

1. Se réfère au « Manuel du contrôle du système de navigation ». 2. Se réfère au « Manuel du propriétaire de l'écran tactile ».

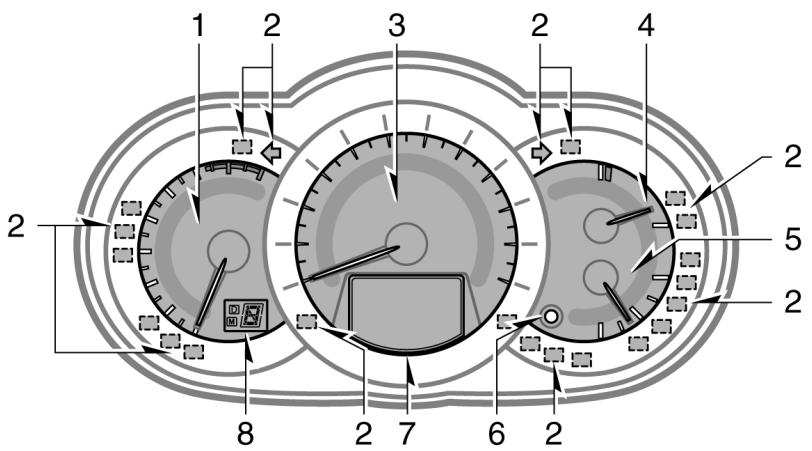

1. Compte-tours
2. Indicateurs lumineux
3. Compteur kilométrique
4. Indicateur température moteur.
5. Indicateur jauge à carburant
6. Bouton de remise à zéro du compteur.
7. Ecran d'affichage d'informations multiples
8. Indicateur de position du levier de changement de vitesse.

Témoins

Les témoins informant le conducteur de l'état opérationnel des principaux systèmes du véhicule.

Témoin de clignotants

Feux de route

Feux de position

Témoin des projecteurs antibrouillard avant

Témoin des feux arrière de brouillard

Témoins d'accélération

Les témoins d'avertissement informent le conducteur de tout dysfonctionnement d'un système du véhicule.

Ces témoins s'allument lorsque la clé de contact est en position « ON » (sans système Smart Entry & Start) ou le bouton « ENGINE START STOP » est en mode IGNITION ON (avec système Smart Entry & Start). Ils s'éteignent une fois le moteur démarré.

Si un témoin ne s'allume pas ou ne s'éteint pas, cela peut indiquer un dysfonctionnement. Dans ce cas, faites inspecter votre véhicule par votre concessionnaire Toyota.

Feux sans système de commande automatique

Pour allumer les feux extérieurs suivants : Faites tourner la manette de commande d'éclairage/clignotants.

Position 1 - Feux de stationnement, feux arrière, éclairage de plaque minéralogique et éclairage du tableau de bord. Le témoin des feux arrière s'allume dans le combiné des instruments.

Position 2 - Feux de croissement.

Projecteur en feux de route - feux de croisure

Pour allumer les feux de route, allumez les feux de croissance et repoussez le levier vers le tableau de bord (position 1). Tirez le levier vers vous (position 2) pour allumer les feux de croissance. Pour effectuer un appel "de phares" (position 3) - tirez le levier au maximum vers le volant. Les feux de route s'éteignent lorsque le levier est relâché.

Feux avec système de commande automatique

Pour allumer les feux extérieurs suivants : Faites tourner la manette de commande d'éclairage/clignotants

Position 1 - Feux de position, feux arrière, éclairage plaque minéralogique et éclairage du tableau des instruments.

Position 2 - Feux de croisement.

Position 3: fonctionnement automatique*

Projecteurs en feux de route - feux de croissance

Pour allumer les feux de route, allumez les feux de croissement et repoussez le levier vers le tableau de bord (position 1). Tirez le levier vers vous (position 2) pour allumer les feux de croissement.

Pour effectuer un appel "de phares" (position 3) - tirez le levier au maximum vers le volant. Les feux de route s'éteignent lorsque le levier est relâché.

Réglage du fonctionnement automatique

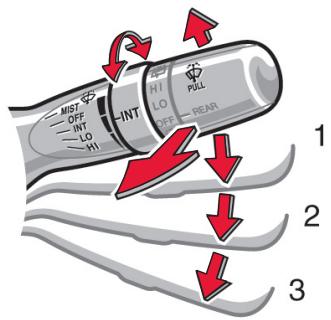

Avec fonctionnement intermittent

Pour actionner les essuie-glaces, déplacez le levier à la position voulue. La clé de contact ou le bouton poussoir (selon les versions) doit être en position "ON".

Position 1: fonctionnement automatique ou intermittent

Position 2 : lent

Position 3 : rapide

Pour projeter le liquide de lavage, tirez le levier vers vous.

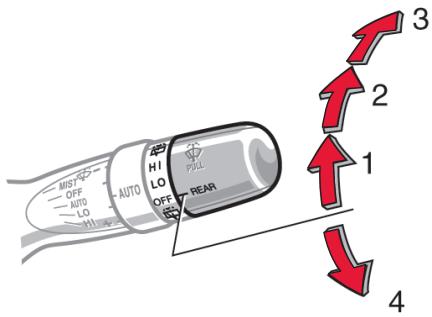

Avec détection de pluie

Pour actionner les essuie-glaces, déplacez le levier à la position voulue. La clé de contact ou le bouton poussoir (selon les versions) doit être en position "ON".

Position 1: Fonctionnement automatique.

Position 2 : Vitesse lente.

Position 3 : Vitesse rapide.

Essuie-glace de lunette arrêté

Pour permettre le fonctionnement en marche du essuie-glace de la lunette arrière, tournez le bouton du levier vers le haut.

La clé de contact ou le bouton poussoir (selon les versions) doit être en position "ON".

Pour commander le lave-glace de la lunette arrière, tournez le bouton du levier vers le haut ou vers le bas au maximum (position 3 ou 4). Le bouton est automatiquement rappelé lorsqu'il est relâché.

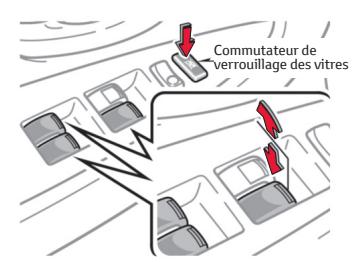

Les vitres électriques peuvent être ouvertes et fermées comme suit :

Les vitres peuvent être actionnées à l'aide de la commande située sur chaque porte latérale. Les vitres électriques fonctionnent lorsque l'la clé de contact/le bouton « ENGINE START STOP » est en position « ON »

Commande de la vitre côté conducteur

Utilisez le commutateur de la porte conducteur.

Fonctionnement normal: La porte coulisse aussi longtemps que le commutateur est actionné.

Ouverture: appuyez légèrement sur le commutateur.

Fermeture: relevez légèrement le commutateur.

Commande automatique: Abaissez ou relevez à fond le bouton de commande puis relâchez-le. La porte s'ouvre ou se ferme alors complètement.

Fonctionnement des vitres passager

Utilisez le commutateur de la porte côté passager ou les commutateurs de la porte conducteur qui commandent les vitres passager.

La vitre coulisse aussi longtemps que le commutateur est actionné.

Ouverture: appuyez sur le commutateur

Fermeture: relevez le commutateur

NB pour les véhicules diesel :

Ne démarrez le moteur que lorsque ce témoin s'éteint.

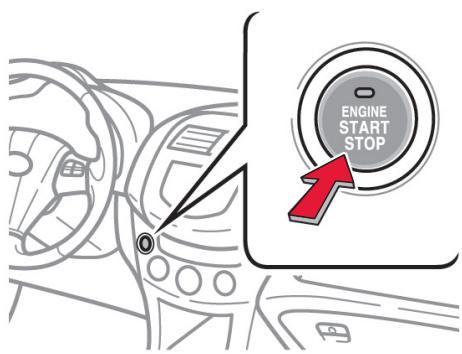

Lorsque la clé se trouve dans le véhicule, il est possible de démarrer le moteur comme suit:

Pour sélectionner le mode «ACC», «IG-ON» ou «OFF» : Appuyez sur le bouton "Start/Stop" sans débrayer (boîte automatique et boîte manuelle). Le témoign s'allume et vous pouvez démarrer.

Pour démarrer:

1/ Appuyez sur le bouton pouvoir "Engine Start Stop" en embrayant (pour les boîtes de vitesses manuelles). Enfantant la pédale de frein (pour les boîtes de vitesses automatiques) laissez la boîte de vitesses en position neutre.

Le témoin du contacteur de démarrage va s'allumer.

2/ Appuyez une seconde fois sur le bouton poussoir 'Engine Start Stop' afin de démarrer le moteur (après un temps de préchauffage pour les motorisations diesel).

Pour arrêter le moteur, appuyez sur le bouton poussoir "Engine Start Stop".

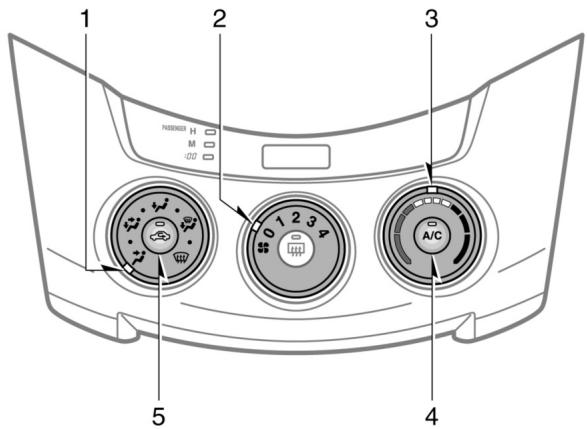

Climatisation manuelle*

1. Sélecteur de la bouche de ventilation
2. Sélecteur de vitesse de ventilation
3. Sélecteur de température
4. Bouton de la climatisation
5. Sélecteur d'admission d'air

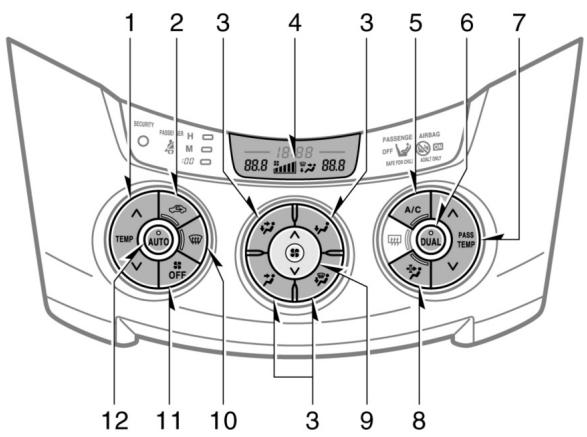

Climatisation automatique*

1. Bouton « TEMP » (sélecteur de température du côté du conducteur).
2. Sélecteur d'admission d'air
3. Sélecteur de la bouche de ventilation
4. Affichage de la climatisation
5. Bouton de la climatisation
6. Bouton de réglage commun ou dissocié
7. Bouton « PASS TEMP » (sélecteur de température du côté du passager avant).
8. Bouton d'activation de mode anti-pollen
9. Sélecteur de vitesse de ventilation
10. Bouton de désembuage rapide du pare-brise
11. Bouton "ARRET"
12. Bouton « AUTO »

Conseils pour dégivrer le pare-brise :

1. Mettez le bouton AUTO sur OFF (le témoin est éteint)
2. Mettez la climatisation sur ON (le témoin est allumé)
3. Mettez le recyclage d'air sur OFF (le témoin est éteint)

Configuration de l'affichage pour accéder au réglage de l'heure

Le contact doit être sur « ON ». Pour régler l'heure : appuyez sur le bouton H. Pour régler les minutes : appuyez sur le bouton M. Pour un réglage rapide à une heure pile, appuyez sur le bouton « 00 »

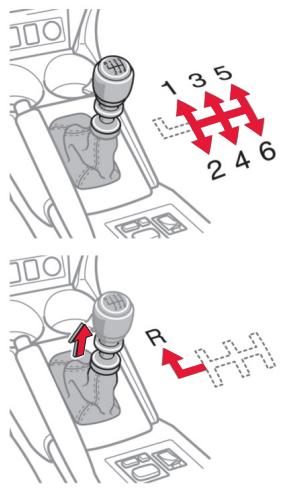

Transmission manuelle

La grille de changement de rapports est illustrée ci-dessous.

Commande de verrouillage des quatre roues motrices.

Lorsque le véhicule roule sur des surfaces instables ou si le véhicule est bloqué, active la commande de verrouillage des quatre roues motrices pour appliquer le couple moteur aux 4 roues.

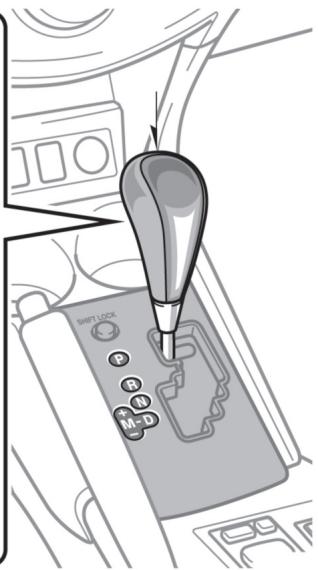

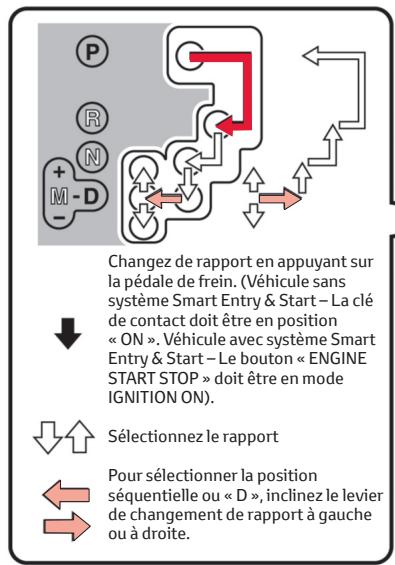

Transmission automatique/multimode

Lever et palettes de changement de rapport

Fonction m

Automatique:

Mode M: + = rapport suivant

• = rapport précédent

Multimode:

Mode séquentiel Shiftmatic

Sport 7 rapports

• = rapport suivant
• = rapport précédent

Ouverture du réservoir à carburant

1. Pour ouvrir la trappe à carburant, tirez le levier situé sous le siège conducteur vers le haut. Lors du ravitaillement du réservoir, arrêtez le moteur.
2. Pour ouvrir le bouchon du réservoir, tournez lentement le bouchon dans le sens inverse des aiguilles d'une montre, puis attendez quelques instants avant de le retirer. Après avoir retiré le bouchon, engagez-le dans le support.

Type de carburant et capacité du réservoir

Moteur essence : sans plomb à indice RON 95 ou plus.

Moteur diesel : Gasoil à indice de cetane 48 ou plus

Capacité du réservoir : 60 l.

Ouverture du capot

Ouverture du capot moteur:

1. Tirez sur le levier de déverrouillage du capot moteur. Le capot moteur se soulève généralement.
2. À l'avant du véhicule, soulevez le levier du verrou secondaire puis soulevez le capot moteur.
3. Pour maintenir le capot moteur ouvert, engagez la béquille dans la découpe.

Qu'est-ce qu'une « conduite économique »?

Conduite économique = conduire d'une façon plus attentive et plus respectueuse de l'environnement Conduite économique = consommation réduite Conduite économique = impact sur l'environnement réduit Economie en émissions de CO_2

Économies réalisées grâce à la conduite économique

Économies potentielles totales de 20 à 30%.

Les charges sur le toit augmentent la résistance au vent et, en conséquence, la consommation.

Charge sur le toit (Speed at 120 km/hr)	Augmentation de la consommation
Porte-bagages	5 – 10%
Porte-skis	10 – 20%
Porte-vélos	30%
Porte-bagages charge	35 – 40%

Les vitres ouvertes augmentent la consommation de 5% en moyenne.

La climatisation peut entraîner une consommation supplémentaire de 10 - 25%

Une pression des pneus insuffisante entraîne une consommation accrue (jusqu'à 3 % de plus pour une pression intérieure de 0,5 bar). Les pressions des pneus peuvent diminuer de 2,5 - 5,0% après un mois, et de 20 % après 5 mois.

RAV4

Passer au rapport supérieur plus tôt peut permettre d'économiser 8%.

Démarrage

• Retirez tout poids supplémentaire et les charges sur le toit
• Planifiez votre trajet pour éviter les détours
• Évitez d'utiliser votre véhicule pour les courts trajets

Contrôle/maintenance

• Vérifiez régulièrement la pression de vos pneus. Assurez l'entretien de votre voiture conformément aux instructions du Manuel du Propriétaire.

Conduite

• Passez au rapport supérieur plus tôt
• N'utilisez les accessoires électriques que si nécessaire (p. ex. climatisation). Suivez et anticipez le flux de circulation.
• Gardez les vitres fermées (utilisez le système de ventilation si possible)
• Coupez le moteur si vous devez attendre plus de 30 à 60 secondes

Think&Act
